水位控制系统的设计.doc
水塔水位控制系统PLC设计(技术部)

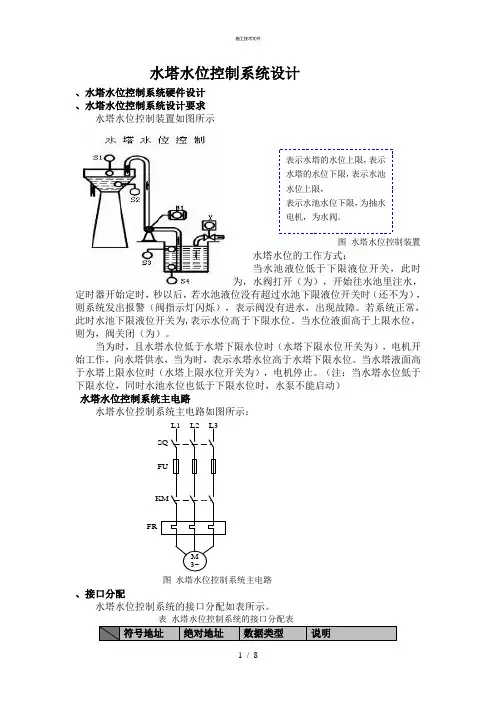

水塔水位控制系统设计、水塔水位控制系统硬件设计 、水塔水位控制系统设计要求水塔水位控制装置如图所示图 水塔水位控制装置水塔水位的工作方式：当水池液位低于下限液位开关，此时为，水阀打开（为），开始往水池里注水，定时器开始定时，秒以后，若水池液位没有超过水池下限液位开关时（还不为），则系统发出报警（阀指示灯闪烁），表示阀没有进水，出现故障。
若系统正常，此时水池下限液位开关为,表示水位高于下限水位。
当水位液面高于上限水位，则为，阀关闭（为）。
当为时，且水塔水位低于水塔下限水位时（水塔下限水位开关为），电机开始工作，向水塔供水，当为时，表示水塔水位高于水塔下限水位。
当水塔液面高于水塔上限水位时（水塔上限水位开关为），电机停止。
（注：当水塔水位低于下限水位，同时水池水位也低于下限水位时，水泵不能启动） 水塔水位控制系统主电路水塔水位控制系统主电路如图所示：M 3~L1L2L3SQ FUKMFR图 水塔水位控制系统主电路、接口分配水塔水位控制系统的接口分配如表所示。
表 水塔水位控制系统的接口分配表符号地址 绝对地址 数据类型说明表示水塔的水位上限，表示水塔的水位下限，表示水池水位上限，表示水池水位下限，为抽水电机，为水阀。
水塔上限水位 水塔下限水位 水池上限水位 水池下限水位 控制开关 水阀 抽水电机 水池下限指示灯 水池上限指示灯 水塔下限指示灯 水塔上限指示灯 报警指示灯 、水塔水位控制系统的接线图这是一个单体控制小系统，没有特殊的控制要求，它有个开关量，开关量输出触点数有个，输入、输出触点数共有个，只需选用一般中小型控制器即可。
据此，可以对输入、输出点作出地址分配，水塔水位控制系统的接线图如图所示。
1M~220VI0.0I0.1I0.2I0.3I0.4Q0.1Q0.2Q0.3Q0.4Q0.5Q0.6Q0.7KMI KMSB 传感器1传感器2传感器3传感器4水池下位指示灯水池上位指示灯水塔下位指示灯水塔下位指示灯报警指示灯图 水塔水位控制系统的接线图、水塔水位控制系统软件设计 程序流程图水塔水位控制系统的控制流程图，根据设计要求，控制流程图如图所示。
蓄水池液位控制系统课程设计
南华大学过程控制仪表课程设计设计题目PLC控制的蓄水池液位系统学生姓名吴港南专业班级自动化1002班学号***********指导老师刘冲目录1.设计的目的和意义 (2)1.1设计目的 (3)1.2设计意义 (3)2.控制系统工艺流程及控制要求 (4)2.1基本任务 (4)2.2基求控制要求 (4)2.3给定条件 (4)2.4主要性能指标 (4)2.5工艺流程图 (5)3.总体设计方案 (6)3.1控制方法选择 (7)3.1.1控制方法选择 (7)3.1.2系统组成 (7)3.2系统组成 (8)4.软硬件设计 (8)4.1建模过程 (8)4.2硬件开发及系统配置 (10)4.2.1PLC系统—CPU、模/数转换模块、数/模转换模块 (10)4.2.1回路表 (10)4.2.2PID指令 (11)4.2.3程序流程图 (12)4.2.4程序 (14)5.课程设计实验 (18)6.遇到的问题及解决方法 (18)7.收获和体会 (19)参考文献 (19)·第1章设计的目的及意义1.1设计目的对蓄水池液位/压力控制系统。
这是一个单回路反馈控制系统,控制的任务是使水箱的液位/压力等于给定值,减小或消除来自系统内部或外部扰动的影响。
用液位/压力参数为被控对象。
交流电动机带动齿轮泵通过阀1向上水箱供水,调节阀2使之同时向外排水,令入水的速度大于出水的速度,达到被控参数(液位/压力)的动态调整。
1.2设计意义在人们生活以及工业生产等诸多领域经常涉及到液位和流量的控制问题, 例如居民生活用水的供应, 饮料、食品加工, 溶液过滤, 化工生产等多种行业的生产加工过程, 通常需要使用蓄液池, 蓄液池中的液位需要维持合适的高度, 既不能太满溢出造成浪费, 也不能过少而无法满足需求。
因此液面高度是工业控制过程中一个重要的参数，特别是在动态的状态下，采用适合的方法对液位进行检测、控制，能收到很好的效果。
可编程控制器（PLC）是计算机家族中的一员，是为工业控制应用而设计制造的，主要用来代替继电器实现逻辑控制。
水塔智能水位控制系统设计设计
毕业设计水塔智能水位控制系统设计摘要水塔水位的控制系统是我国供水系统较为常用的，水塔供水的主要问题是塔内水位应该始终保持在一定的范围内，避免“空塔”、“溢塔”现象发生。
传统的控制方式存在控制精度低、能耗大的缺点，而智能控制系统的成本低，安装方便，灵敏性好，是节约水源，方便生活的水塔水位控制的理想装置。
本设计介绍的是一种由AT89C51单片机为主控元件的电压传感器的水塔水位测量系统。
压力传感器一般由弹性敏感元件和位移敏感元件组成。
弹性敏感元件的作用是使被测压力作用于某个面积上并转换为位移或应变，然后由位移敏感元件或应变计转换为与压力成一定关系的电信号。
测量时首先由安装在塔底的压力传感器感应被测水位高度并将其转换成电信号，经过信号调理电路进行滤波、放大，输出相应的直流电压信号，然后输入到串行的A/D转换器中进行模-数转换，模-数转换以后得到的数字信号直接送入单片机，经过单片机分析处理后根据相应的结果通过继电器对水泵电机进行控制，从而进行对水位的控制，于此同时将测量结果显示出来。
关键词:单片机;压力传感器;水位控制Water tower’s intelligent water leve l controlsystem designAbstractWater tower’s water level control system is relatively commonly used in the Chinese water supply system; the main problem of the water tower’s water supply is the water level in the water tower should always remain within a certain range,to avoid the “empty tower”, “overflow” tower phenomenon. Traditional control mode exist the shortcoming of control precision low, energy consumption big, and the cost of intelligent control system is low, easy installation, and good sensitivity, it is the ideal device to save water, to facilitate the life of the water tower’s water level control.This design introduces is AT89C51 microcontroller as a master component of the voltage sensor of the water tower’s water level measurement system. The pressure sensor is generally composed by the elastic sensing element and displacement sensitive components. The role of the elastic sensing element is to make tested pressure in a certain area and converted to displacement or strain, then the displacement sensitive components or strain gauge is converted to a certain relationship with the pressure of the electrical signals. First the pressure sensor installed in the bottom of the sensor measured the height of water level measurements and converted into electricalsignals, after the signal conditioning circuit filtering，amplification, output DC voltage signal, the enter the serial A/D converter for analog-digital conversion, after analog-digital conversion, the digital signal directly into the microcontroller, after microprocessor analysis processing according to the results through a relay to control the pump motor, thus control of water level, at the same time the measurement results are displayed.Key words: SCM; pressure sensor; water level control目录摘要 (I)Abstract (II)第1章绪论 (1)1.1水塔水位的产生背景 (1)1.2水塔水位的研究现状 (1)1.3单片机的发展趋势及应用 (3)1.4设计中水泵的工作方式 (3)1.5本次设计的内容 (4)第2章方案论证 (5)2.1 采样模块 (6)2.1.1 继电器开关式 (6)2.1.2 压力传感器 (7)2.2 模数转换 (7)2.2.1 AD转换器的分类 (7)2.2.2 串并行AD转换器的选取 (7)2.2.3 AD转换器芯片型号的选取 (8)2.3 控制模块 (8)2.3.1 继电器的介绍 (8)2.3 显示模块 (10)2.3.1 LED显示器 (10)2.3.2 LCD显示器 (10)第3章硬件方案设计 (12)3.1 单片机AT89C51 (12)3.1.1 主要特性 (13)3.1.2 管脚说明 (14)3.2 压力传感器 (18)3.2.1 技术参数 (18)3.2.2 特点 (19)3.2.3 工作原理与电路图 (20)3.3 A/D转换器TLC0834 (20)3.3.1 TLC0834主要特点 (20)3.3.2 工作特点 (21)3.3.3 引脚功能 (22)3.4 LCD显示器 (23)3.4.1 1602显示器主要技术参数 (24)3.4.2 1602LCD特性 (24)3.4.3引脚功能 (24)3.5 继电器输出 (25)3.6 报警 (26)3.7 电子狗及复位 (27)3.7.1 X25045引脚图 (27)3.7.2复位电路 (28)3.7.3 单片机与电子狗、复位电路图 (28)3.8稳压电源 (29)3.8.1 稳压电源工作原理 (29)3.8.2 LM7805 (30)3.9时钟电路 (31)第4章软件方案设计 (33)4.1 水塔水位控制主程序 (33)4.2 中断报警程序 (34)4.3 看门狗程序 (35)第5章总结 (37)参考文献 (38)致谢 (39)附录 (40)第1章绪论1.1水塔水位的产生背景从古至今，洗衣做饭、灌溉农田，水资源一直都在人们日常生活和生产中起着至关重要的作用，突然断水，不仅会给人们的生活带来大大的不便，而且如果长时间缺水，则很有可能造成严重的自然灾害甚至更大的损失。
基于单片机的水位检测与控制系统(word文档良心出品)
电子信息工程实验教学中心《综合课程设计》设计报告完成日期：2015/6/30目录摘要 (1)1 绪论 (2)1.1 项目研究背景及意义 (2)1.2 课题现状32 总体设计方案及论证 (3)2.1 总体方案设计 (3)3 硬件实现及单元电路设计 (4)3.1 设计原理 (4)3.2 设计方案 (5)3.3 传感器模块 (5)3.3.1 传感器的选择 (5)3.4 系统工作原理......................................................... 错误！未定义书签。
3.5 水位显示电路 (7)3.6 外部晶振时钟电路的设计 (7)3.7 时钟电路的设计 (8)3.8 自动报警电路 (8)3.9 中央处理器模块 (9)3.10 继电器控制模块 (9)3.11 水位检测系统仿真图 144 软件设计 (13)4.1 主程序工作流程图 (13)5 总结 (15)6 参考文献 (15)附录 (16)附件1：原理图 (16)附件2：仿真图 (16)附件3：元件清单 (17)附件4：程序........................................................................... 错误！未定义书签。
摘要随着社会的发展，科技的进步以及人们生活水平的逐步提高，各种方便与生活的自动控制系统开始进入了我们的生活，单片机作为微型计算机发展的一个重要分支，具有高可靠性、高性能价格比、低电压、低功耗等优势，以其为核心的自动控制系统赢得了广泛的应用。
该课程设计的题目是基于单片机的水塔水位控制，在此水塔水位控制系统中，检测信号来自插入水中的4个金属棒，以感知水位变化情况。
工作正常情况下，应保持水位在某一范围内，当水位变化发生故障的时候，及时关断电机电源，发出声、光报警信号。
其目的在于对单片机技术的应用，由单片机实现自动运行，使水塔内水位始终保持在一定范围，以保证连续正常地供水。
水塔水位控制系统设计毕业设计
目录第1章概述 (2)1.1 背景介绍 (2)1.2 设计要求及意义 (3)第2章系统方案的设计 (4)2.1 总体设计方案 (4)2.2 系统组成 (6)第3章硬件设计 (6)3.1 单片机的简要介绍 (6)3.2 水位检测电路 (8)3.3 水质检测电路 (9)第4章软件设计 (10)4.1 水位控制程序 (10)4.2 水质检测程序 (12)第5章系统调试及说明 (15)5.1 软件调试 (15)5.2 硬件调试 (19)5.3 使用说明和注意事项 (20)第6章总结 (21)第7章致谢 (22)第8章参考文献 (23)第9章附录 (24)9.1 源程序清单 (24)9.2 总电路原理图 (29)第1章概述1.1 背景介绍随着科学技术的发展, 单片机作为嵌入式微控制器在工业测控系统, 智能仪器和家用电器中得到广泛使用。
在实时检测和自动控制的单片机使用系统中,单片机往往是作为一个核心部件来使用。
水塔水位控制系统的基本要求是能够在无人监控的情况下自动进行工作, 在水塔中的水位到达水位下限时自动启动电机, 给水塔供水；在水塔水位达到水位上限的时候自动关闭电机, 停止供水。
并能在供水系统出现异常的时候能够发出警报, 以及时排除故障, 随时保证水塔的对外的正常供水作用。
水塔是在日常生活和工业使用中经常见到的蓄水装置, 通过对其水位的控制对外供水以满足需要, 其水位控制具有普遍性。
不论社会经济如何飞速, 水在人们正常生活和生产中起着重要的作用。
一旦断了水, 轻则给人民生活带来极大的不便, 重则可能造成严重的生产事故及损失, 从而对供水系统提出了更高的要求, 满足及时、准确、安全充足的供水。
如果仍然使用人工方式, 劳动强度大, 工作效率低, 安全性难以保障, 由此必须进行自动化控制系统的改造。
从而实现提供足够的水量、平稳的水压、水塔水位的自动控制有设计低成本、高实用价值的控制器。
该设计采用分立的电路实现超高、低警戒水位处理,实现自动控制,而达到节能的目的,提高了供水系统的质量。
水位控制课程设计
水位控制课程设计一、课程目标知识目标：1. 学生能理解水位控制的基本概念，掌握水位变化的影响因素。
2. 学生能够运用数学和科学知识，分析和解释水位调控的原理。
3. 学生能够掌握至少两种水位调控方法，并了解其适用场景。
技能目标：1. 学生能够运用所学的理论知识，设计简单的水位控制系统方案。
2. 学生通过实验操作，培养观察、记录和分析数据的能力。
3. 学生能够利用图表、报告等形式，清晰、准确地表达水位控制过程和结果。
情感态度价值观目标：1. 学生培养对水资源保护和合理利用的意识，树立环保责任感。
2. 学生在小组合作中，培养团队协作、沟通和解决问题的能力。
3. 学生通过探索水位控制技术，激发对科学研究的兴趣，培养创新精神。
课程性质：本课程属于科学实践类课程，结合数学、物理和环保知识，培养学生解决实际问题的能力。
学生特点：学生为八年级学生，具备一定的数学、科学知识基础，具有较强的探究欲望和动手能力。
教学要求：结合学生特点，注重理论知识与实践操作相结合，培养学生的创新意识和实践能力。
教学过程中，注重引导学生主动探究、合作学习，提高学生的综合素养。
通过本课程的学习，使学生在知识、技能和情感态度价值观方面取得具体的学习成果。
二、教学内容1. 水位变化的影响因素- 水文循环基本概念- 河流、湖泊、水库水位变化规律- 气候、地形、植被对水位的影响2. 水位调控原理- 水力学基本原理- 水库、湖泊水位调控方法- 水闸、水泵等调控设备的工作原理3. 水位控制系统设计- 系统设计的基本原则- 水位调控方案设计方法- 实际案例分析4. 实践操作与实验- 模拟水位调控实验- 数据收集、记录与分析- 实验报告撰写教学大纲安排：第一课时：水位变化的影响因素第二课时：水位调控原理第三课时：水位控制系统设计第四课时：实践操作与实验教材章节及内容：第一章 水资源与水位变化第一节 水文循环第二节 水位变化规律第二章 水位调控技术第一节 水力学基本原理第二节 水位调控方法第三节 水闸、水泵等调控设备第三章 水位控制系统设计与应用第一节 系统设计原则与方法第二节 实际案例分析第四章 实践操作与实验第一节 模拟水位调控实验第二节 数据收集与分析第三节 实验报告撰写教学内容确保科学性和系统性，结合课程目标，引导学生从理论到实践，逐步掌握水位控制相关知识。
水箱水位控制系统的设计_毕业设计
水箱水位控制系统的设计目录1绪论 (1)1.1计算机模拟控制系统 (1)1.1.1系统的分类 (1)1.1.2系统的数学模型 (1)1.2计算机模拟控制系统 (1)1.3数学模型及其建立方法 (2)1.3.1数学模型的表达形式与对模型的要求 (2)1.3.2建立数学模型的基本方法 (3)2水箱水位系统概述 (5)2.1水箱水位控制系统硬件设计 (5)2.1.1有自平衡能力的单容元件 (6)2.1.2电动机的数学模型 (6)2.1.3减速器的传递函数 (7)2.2系统的传递函数 (8)2.2.1控制器的确定 (9)2.3控制器的正反作用 (9)3硬件电路 (11)3.1控制系统的校正 (11)3.2控制系统的稳态误差 (12)4仿真软件介绍 (14)4.1 MATLAB的启动和退出 (14)4.1.1MATLAB操作桌面简介 (14)4.1.2命令窗口菜单（Command Window）简介 (16)4.2变量 (17)4.3MATLAB的矩阵运算 (18)4.4仿真 (19)5结论 (20)6参考文献 (21)11绪论1.1计算机模拟控制系统计算机模拟控制系统是在自动化控制技术和计算机技术的飞速发展的基础上产生的，20世纪50年代中期，经典控制理论已经发展成熟，并在不少工程技术领域得到了成功的应用。
随着复杂系统的设计和复杂控制规律的实现上很难满足更高的要求。
现代控制理论的发展为自动控制系统的分析、设计与综合增添了理论基础，而计算机技术的发展为新型控制方法的实现提供了非常有效的手段，两者的结合极大的推动了自动控制技术的发展。
进而计算机模拟控制系统广泛的应用于工厂生产，逐渐融入于生产中，各类大型工厂均离不开计算机控制系统。
1.1.1系统的分类按系统性能分：线性系统和非线性系统；连续系统和离散系统；定常系统和时变系统；确定系统和不确定系统。
1、线性连续系统：用线性微分方程式来描述，如果微分方程的系数为常数，则为定常系统；如果系数随时间而变化，则为时变系统。
液位控制系统设计
本文主要设汁了一种液位控制器，它以8051作为控制器，通过8031单片机和模数转换器等硬件系统和软件设讣方法，实现具有液位检测报警和控制双重功能，并对液位值进行显zjxo本系统是基于单片机的液位控制，在设计中主要有水位检测、按键控制、水位控制、显示部分、故障报警等儿部分组成来实现液位控制。
主要用水位传感器检测水位，用六个控制按键来实现按健控制，用三位7段LED显示器来完成显示部分，用变频器来控制循环泵的转速，并且通过模数转换把这些信号送入单片机中。
把这些信号与单片机中内部设定的值相比，以判断单片机是否需要进行相应的操作，即是否需要开启补水泵或排水泵，来实现对液面的控制，从而实现单片机自动控制液面的LI的。
本设计用单片机控制，易于实现液位的控制，而且有造价低、程序易于调试、一部分出现故障不会影响其他部分的工作、维修方便、等优点。
关键词：8051单片机；模数转换；水位控制；自动控制1前言 (3)1.1课题背景 (3)1.2国内外研究的现状 (3)1.3使用单片机实现水体液位控制的优点 (4)2系统硬件设计 (6)2.1核心芯片8051单片机 (6)2. 2液位传感器设计 (9)2.4 ADC0809A/D转换器 (13)2.5键盘及显示接口 (16)2.6自动报警电路 (17)下列二种情况发生系统报警。
(18)1）当水位达到上限极限水位时报警，水位到达上限极限水位时系统发出报警： (18)2）当水位达到下限极限水位时报警，水位到达下限极限水位时系统发出报警 (18)3系统软件的设计 (19)3.1软件设计流程图 (19)致谢231前言1.1课题背景液位控制系统是以液位为被控参数的控制系统，它在工业生产的各个领域都有广泛的应用。
在工业生产过程中，有很多地方需要对容器内的介质进行液位控制，使之高精度地保持在给定的数值，如在建材行业中，玻璃窑炉液位的稳定对窑炉的使用寿命和产品的质量起着至关重要的作用。
液位控制一般指对某一液位进行控制调节，使其达到所要求的控制精度。
水位控制系统的设计与分析
水位控制系统的设计与分析水是生命之源，水利工程起着至关重要的作用。
而水位控制系统正是现代水利工程中的重要组成部分之一。
水位控制系统是一种能够实现水位控制的设备，其可用于调控闸门、泵站、防洪堤防等河流治理措施。
本篇文章将重点介绍水位控制系统的设计与分析。
一、水位控制系统的原理水位控制系统的原理是基于水位测量技术，结合现代控制技术实现水位的精准测量和调控。
水位控制系统由水位计、控制器、执行机构三部分组成。
水位计是检测水位的信号源，将水位数值反馈至控制器；控制器是核心部分，负责数据处理、运算、控制处理等任务；执行机构则是对控制器指令的响应，实现水位的控制操作。
二、水位控制系统的设计水位控制系统的设计是一个复杂的系统工程，在设计过程中需要综合考虑系统的稳定性、实用性、可靠性等方面。
具体的设计步骤如下：1. 系统分析：首先对所需控制的水位进行分析，了解需要控制的范围以及波动情况，进而确定控制的精度和响应速度。
2. 传感器的选择：根据实际需求选择合适的水位传感器，例如浮球式水位传感器、压力式水位传感器等。
3. 控制器的选择：根据所选传感器的类型和传感器输出信号的特点，选择合适的控制器。
常见的控制器类型有PID控制器、模糊控制器、自适应控制器等。
4. 执行机构的选择：执行机构根据控制器输出的控制信号选用合适的执行机构。
例如电磁阀、液压缸、电动机等。
5. 控制算法的编写：根据所选控制器类型编写相应的控制算法，实现水位控制。
6. 系统调试：对完成系统的调试，调整控制参数，达到优化控制的目的。
三、水位控制系统的应用水位控制系统广泛应用于多个领域，例如大坝工程、水电站、河流治理工程等。
其主要作用是保证水位的稳定性，防止由水位变化造成的泥石流、洪水、退水、水旱等灾害，保障人民生命财产安全。
四、水位控制系统的优势与传统水位控制方法相比，水位控制系统具有以下几个优势：1. 自动化程度高：水位控制系统采用的是自动化控制技术，通过先进的控制算法实现水位自动调整，提高了可靠性和稳定性。
水位自动检测与控制系统的设计
1 引言1．1 探讨背景在社会经济飞速发展的今日，水在人们生活和生产中起着越来越重要的作用。
一旦断水，轻则给人民生活带来极大的不便，重则可能造成重大的生产事故及损失。
因此，对水位的自动检测及限制的探讨，有着极其重要的地位。
任何时候都能供应足够的水量，平稳的水压，合格的水质，是对供水系统的基本要求。
就目前而言，多数工业生活供水系统，都接受水塔，层顶水箱等基本储水设备，由一级二级水泵从地下市政水管补给，因此如何建立一个牢靠平安又利于维护的给水系统是值得我们探讨的课题。
现今社会，自动扮装置无所不在，在限制技术需求的推动下，限制理论本身也取得了显著的进步。
水塔水位的监测和限制，再也不须要人工进行操作。
实践证明，自动化操作，具有不行替代的应用价值。
在工农业生产以及日常生活应用中，常常会须要对容器中的液位（水位）进行自动限制。
比如自动限制水箱、水池、水槽、锅炉等容器中的蓄水量，生活中抽水马桶的自动补水限制、自动电热水器、电开水机的自动进水限制等。
虽然各种水位限制的技术要求不同，精度不同，但基本的限制原理都可以归纳为一般的反馈限制方式，就是利用传感器对于信号的供应通过单片机对数码显示、电机限制、报警限制部分的限制[1]。
本设计从分析水塔水位报警器的原理和设计方法入手，主要基于单片机的硬件电路和语言程序设计,实现一种能够实现水位自动限制、具有自动爱惜、自动声光报警功能的限制系统。
本限制系统由A/D转换部分、单片机限制部分、数码显示部分、电机驱动部分、电机限制部分等构成。
这是个简洁而灵敏的监测报警电路，操作简洁，接通电源即可工作。
因为大部分电路接受数字电路，所以本水位监测报警器还具有耗能低、精确性高的特点。
该系统设计新颖、简易，灵敏度高，工作稳定，能够自动检测和显示当前水位、凹凸水位报警等功能水位自动限制电路是通过水位传感器将水位高度转换为0~10V的直流电压，再经过A/D转换后，将转换所得的数字量送入单片机进行处理来达到对水位进行自动限制的目的。
(完整word版)基于单片机的水位控制系统设计
基于单片机的水位控制系统设计摘要随着微电子工业的迅速发展，单片机控制的智能型控制器广泛应用于电子产品中，为了使学生对单片机控制的智能型控制器有较深的了解。
经过综合分析选择了由单片机控制的智能型液位控制器作为研究项目，通过训练充分激发学生分析问题、解决问题和综合应用所学知识的潜能。
设计一种基于单片机水塔水位检测控制系统。
该系统能实现水位检测、电机故障检测、处理和报警等功能，实现超高、低警戒水位报警，超高警戒水位处理。
介绍电路接口原理图，给出相应的软件设计流程图和汇编程序，并用Proteus软件仿真。
关键字:电子；水位控制；单片机；ProteusAbstractWith the rapid development of microelectronics industry, intelligent MCU is widely used in electronic products, in order to enable students to have a deeper understanding of the intelligent controller controlled by single chip microcomputer. After a comprehensive analysis of selected by the intelligent liquid level controller MCU control as the research project, through training to fully stimulate students to analyze problems, to solve problems and the comprehensive application of knowledge potential. Based on the design of a single-chip microcomputer control system of water tower water level detection. This system can realize the water level detection, motor fault detection, processing and alarm functions, and realize the high, low water level warning alarm, high warning level processing. The interface circuit schematic diagram, the corresponding software design flow chart and assembler, and simulation with Proteus software.Keywords:electronic; water level control; MCU; Proteus1引言水塔供水的主要问题是塔内水位应始终保持在一定范围，避免“空塔”、“溢塔”现象发生。
水塔水位自动控制系统设计
PLC课程设计(论文)题目名称:水塔水位自动控制系统设计系别: 电气信息工程学院专业/班级：自动化10101学号：43810612姓名：秦海龙指导教师：张丽杰目录目录 (2)前言 (3)1.系统方案 (5)2.系统组成 (6)1.1、系统工作原理框图 (6)1.2、功能原理 (6)3.系统电源电路设计 (7)1.1电源电路工作过程 (7)1.2液位传感器电路设计 (8)1.3报警显示电路设计 (9)4.系统电路设计 (10)1.1系统主干电路 (10)1.2系统手动电路 (10)1.3系统自动电路 (11)5.系统运行总体过程 (12)6.水塔水位系统PLC硬件设计 (13)1.1、水塔水位系统控制电路 (14)1.2、输入/输出分配 (14)7.水塔水位控制系统PLC软件设计 (14)1.1、程序流程图 (14)1.2、梯形图 (15)1.3、系统程序的具体分析 (17)8. 组态软件概述 (18)1.1、建立WINCC组态画面 (18)1.2 、画面演示 (19)参考文献 (26)致谢 (27)前言水塔水位控制系统是我国住宅小区广泛应用的供水系统，传统的控制方式存在控制精度低、能耗大的缺点。
在水资源日益匮乏的今天，节约用水、提高水资源的利用率就显得十分必要。
传统的水塔水位控制为粗放式的，基本没有对水泵的合理控制，且多为人为控制，工作强度大、危险。
所以除了浪费电能外，还造成了人力资源的浪费。
采用新型的PLC控制供水方式与过去旧的控制方式相比在运行中的经济性、可靠性、稳定性、等方面有显著优势，特别是在提倡低碳的情况下有很好的节能效果，且由于PLC强大的扩展性可以适应今后城市供水建设的发展。
摘要：本文采用分立元件电路实现了水塔水位的自动控制，设计出一种低成本、高使用的水塔水位控制器。
采用电容式液位传感器进行检测，采用独立的电路实现超高、低水位水位处理，自动控制电机电路。
它能自动完成上水停水的全部工作循环，保证液面高度始终处于较理想的范围内，它结构简单，制造成本低，灵敏度高，节约能源显著，是用于各种高层液位储存的理想设备。
基于MCGS的水位控制系统的设计
目录1 MCGS组态软件介绍 (1)1.1 什么是MCGS组态软件 (1)1.2 MCGS的主要特点和基本功能 (1)1.3 MCGSS组态软件的系统构成 (3)1.4 MCGS组态的五大组成部分 (5)2 水位控制系统的设计 (5)2.1 建立一个新工程 (5)2.1.1 建立一个新工程 (5)2.1.2 设计画面流程 (7)2.2 让动画动起来 (8)2.2.1 定义数据变量 (8)2.2.2 动画连接 (9)2.2.3 编写控制流程 (12)2.3 报警显示与报警数据 (14)2.3.1 定义报警 (14)2.3.2 报警显示 (14)2.3.2 报警数据 (15)2.3.3 修改报警值 (16)2.3.4 报警动画 (18)3 报表输出 (18)3.1 实时报表 (18)3.2 历史表报 (20)4 曲线显示 (21)4.1 实时曲线 (21)4.2 历史趋势 (22)1 MCGS组态软件介绍1.1 什么是MCGS组态软件MCGS (Monitor and Control Generated System，通用监控系统)是一套用于快速构造和生成计算机监控系统的组态软件，它能够在基于Microsoft的各种32位Windows平台上运行，通过对现场数据的采集处理，以动画显示、报警处理、流程控制和报表输出等多种方式向用户提供解决实际工程问题的方案，它充分利用了Windows图形功能完备、界面一致性好、易学易用的特点，比以往使用专用机开发的工业控制系统更具有通用性，在自动化领域有着更广泛的应用。
1.2 MCGS的主要特点和基本功能MCGS的主要特点和基本功能如下：简单灵活的可视化操作界面。
MCGS采用全中文、可视化、面向窗口的开发界面，符合中国人的使用习惯和要求，以窗口为单位，构造用户运行系统的图形界面，使得MCGS的组态工作既简单直观，又灵活多变。
用户可以使用系统的缺省构架，也可以根据需要自己组态配置，生成各种类型和风格的图形界面，包括DOS风格的图形界面、标准Windows风格的图形界面以及带有动画效果的工具条和状态条等。
基于单片机的水位控制系统设计
基于单片机的水位控制系统设计水位控制系统是一个广泛应用于水处理、工业生产、农田灌溉等领域的自动化控制系统。
基于单片机的水位控制系统设计可以实现对水位的监测、判断和控制，以满足不同应用场景下的需求。
本文将从系统设计的背景、硬件设计和软件设计三个方面进行详细介绍。
一、系统设计的背景水位控制系统的设计是为了解决水位监测和控制的问题。
在许多场景下，人工对水位进行监测和控制工作效率低，且易出现错误。
因此，基于单片机的水位控制系统设计就显得尤为重要。
通过该系统的设计，我们可以实现对水位的自动监测和控制，提高效率和准确性。
二、硬件设计硬件设计是水位控制系统的基础，主要包括传感器、单片机、继电器和执行器等组成部分。
1.传感器：传感器是水位控制系统的核心部分，用于实时监测水位的变化。
常用的传感器有浮球传感器和水压传感器。
浮球传感器通过浮子的上升和下降来检测液位的高低，而水压传感器则是通过测量液体对其施加的压力来确定液位高低。
2. 单片机：单片机是水位控制系统的控制核心，负责对传感器采集到的数据进行处理和判断，并控制继电器和执行器的工作。
常用的单片机有51单片机和Arduino等。
3.继电器：继电器用于实现对水泵等执行器的控制。
当水位过低时，继电器会触发并启动水泵，增加水位；当水位过高时，继电器会触发并关闭水泵，减少水位。
4.执行器：执行器是水位控制系统的最终执行部分，常见的有水泵、电磁阀等。
执行器的选择需要根据具体应用场景和要求来确定。
三、软件设计软件设计是基于单片机的水位控制系统的重要组成部分，主要包括数据处理和控制逻辑的设计。
1.数据处理：单片机通过传感器采集到的数据进行处理和分析判断。
例如，通过比较当前水位与设定水位的差值来判断是否需要控制执行器的启停。
2.控制逻辑：根据具体需求设计水位控制逻辑，例如，当水位低于设定水位时，启动水泵将水注入；当水位高于设定水位时，关闭水泵停止注水。
3.用户界面：有些系统可能需要用户交互，因此可以设计一个简单的用户界面，用于设置设定水位、显示当前水位和控制系统的工作状态等。
自控课程设计-液位控制系统
自控课程设计-液位控制系统1. 介绍液位控制系统是一种自动化控制系统，用于监测和控制液体的容器中的液位高度。
该系统包括液位传感器、控制器和执行器等基本部件，可以应用于诸多场合，如水处理、油田、化工等。
本文设计一套液位控制系统，并简述其原理、流程和实现方法。
2. 原理液位控制系统根据水位传感器的反馈信号，调整容器里的水泵或阀门的开关状态，以实现液位的控制。
通常，控制系统需要有两个目标水位，高水位和低水位，当水位超过高水位时，系统会自动关闭出水口；当水位小于低水位时，系统会自动开启水泵或阀门，将水源输送到容器中。
3. 流程液位控制系统主要有以下流程：（1）线性传感器检测液位传感器的信号，并将其转换成电信号。
（2）控制器通过比较检测到的电信号与预设的目标水位的大小，计算出控制执行器的操作信号。
（3）执行器接收来自控制器的操作信号，并将其转换为实际的控制信号，例如启动电机或控制阀门的打开和关闭。
（4）线性传感器检测水位的变化，并将其反馈给控制器以更新系统状态。
4. 实现方法液位控制系统的具体实现方法包括以下步骤：（1）搭建实验平台为了验证液位控制系统的可行性，需要先搭建一套实验平台。
实验平台包括一个容器（例如水箱）、一个水泵和一个阀门。
（2）安装液位传感器将液位传感器安装在容器中，连接线性传感器与控制器。
（3）预设目标水位根据实验平台的需求，设定高水位和低水位的位置。
（4）编写程序利用 Arduino IDE 编写程序，实现液位传感器与控制器的数据通信，以及控制执行器输出操作信号的任务，来完成对液位控制的控制。
（5）测试和调试经过程序的上传和调试，对实验平台进行测试，验证液位控制系统的可行性和优劣。
5. 结论液位控制系统是一种自动化控制系统，可以在水处理、化工等多种领域中得到广泛应用。
本文介绍了液位控制系统的原理、流程和实现方法，并且在实验平台上进行了验证和测试。
该系统具有简单、实用和可靠的特点，是实现液位自动控制的有力手段。
水塔水位控制系统设计精品
控制算法设计
根据水塔的实际情况和用户 需求，设计合适的控制算法 ，如PID控制、模糊控制等 ，实现对水位的精确控制。
执行机构选择
根据控制算法的要求，选择 合适的执行机构，如水泵、 阀门等，实现对水位的调节 。
通信与监控
建立水塔水位控制系统的通 信与监控网络，实现远程监 控、数据采集和故障预警等 功能。
防洪抗旱 在洪水或干旱时期，水塔水位控 制系统可发挥调节作用，减轻灾 害损失，保障人民生命财产安全 。
农业灌溉
在农业灌溉领域，水塔水位控制 系统能够根据土壤湿度和作物需 水情况，自动调节灌溉水量，提 高水资源利用效率。
工业冷却水供应
在工业生产中，水塔水位控制系 统可为冷却设备提供稳定的水源 ，确保设备正常运行，降低能耗 。
重要性
水塔水位控制系统对于保证供水系统 的稳定运行具有重要意义，能够避免 因水位过高或过低对供水系统造成的 影响，提高供水效率和水质安全。
水塔水位控制系统的历史与发展
历史
水塔水位控制系统最初采用人工 控制方式，随着技术的发展，逐 渐演变为自动化控制系统。
发展
现代水塔水位控制系统不断引入 新技术和智能化设备，如传感器 、PLC控制器、变频器等，实现 更加精准和高效的控制。
数据处理
对采集到的数据进行预处理和分析，为控制 算法提供准确可靠的数据支持。
安全保护机制的建立
权限管理
设置不同等级的用户权限，确保只有授权用户才能进行相应的操作。
异常处理
当出现异常情况时，系统能够及时报警并采取相应的安全措施，如自动关闭阀门、启动 备用设备等。
05
CATALOGUE
水塔水位控制系统的调试与优化
标准化与模块化
为便于系统的集成、互换和维护，水塔水位控制系统将逐步实现标准 化和模块化设计。
液位自动控制系统设计
重庆科技学院学生实习总结报告院(系）：__ 机械与动力工程学院___ 专业班级:___机电一班_学生姓名：_______学号:___实习(实训)地点:_________I311_______报告题目：_______液位自动控制系统_________报告日期： 2016 年 12 月 28 日指导教师评语: _______________________________________ _____________________________________________________成绩（五级记分制）：______ _______指导教师（签字）：_____________________液位自动控制系统根据物体在水中漂浮的性质,可以用一个浮球来感知水塔里水位的升降，用来控制水泵,使水泵能自动对水池上水，水满时能自动断电停止，真正做到了水池的全自动控制功能,解决了人们日常用水的诸多不便。
本毕业论文范文写的是水池水位自动控制电路的作用是根据水位的高低，自动地控制水泵的启动与停止。
水泵和水位的高低是相互反馈的。
这样就可以实现水位自动控制的目的。
我所设计的水位制动控制装置是有以下几部分组成：水位自动控制电路,高低水位报警器，数码显示。
水位自动控制在一定范围内（如 2 —6 米 )，当水位低至2米时使水泵启动上水；当水位升至6米时,使水泵停止工作.因特殊情况水位超限（如高至7米、低于2米）报警器报警。
设有手动按键,便于随机控制。
由数码管直观显示当前水位。
本系统可以随时的控制水位的高低，防止过量放水或来水无人打开关。
随着城乡人民生活水平的不断改善，许多家庭都使用上了高位水池自来水系统或楼顶太阳能热水箱。
如果给这些水箱上装上下面介绍的装置，则可实现无人操作缺水自动上水、水满自动停水，既方便省事又节约水电资源，不会出现水上满后没有及时关掉电源而四处溢流的现象，本装置安装方便，使用简单、彻底解决了手动操作给人们带来的诸多不便、是家用水池目前最好的互补装置.本文介绍的水位自动控制装置可以根据使用者的要求，自动控制容器中水位的高低,当水位低于预先设定水位时，水位自动控制装置会自动启动抽水泵进行注水，达到一定的水位后，自动关闭抽水泵停止供水，当高出预定的水位后，报警器报警。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水位控制系统的设计
主题名称:
水箱液位控制系统的专业化设计；
电气工程及其自动化编号:
姓氏:
word数据水箱水位控制系统的设计本设计主要基于单片机的硬件电路设计，实现了一个能实现水位自动控制、自动保护和自动声光报警的控制系统。
该控制系统由模数转换部分、单片机控制部分、数字显示部分、电机驱动部分、电机控制部分等组成。
同时，对每个部分进行了详细的讨论。
设计中分析了水塔水位控制的原理。
选用AT89C51单片机作为控制水塔水位的处理芯片，由AT89C51的P1口直接控制。
设计方案采用模块化程序设计方法，结合程序流程图，编写程序代码。
最后，利用KEIL公司的u Vision3软件和付伟仿真软件进行仿真实验，达到单片机自动控制水塔水位变化的目的。
关键词:
单片机，水塔水位控制原理，AT89C51，付伟仿真软件word数据目录简介1第1章设计内容21.1设计要求21.2方案设计2第2章硬件电路设计32.1系统框图设计32.2系统原理4第3章水塔水位控制系统硬件电路设计53.1水位检测电路53.2水位显示电路53.3电机控制电路63.4振荡电路和复位电路道路73.5声光报警电路7第4章
软件编程84.1系统主程序流程图84.2 编写C程序9第5章硬件制作和调试10结论11附录12模拟总图12源代码13水塔是日常生活和工业应用中常见的储水设备，在我们的生活中起着重要的作用。
基于单片机的水塔水位控制系统自动将水塔水位保持在一定位置，并通过控制水位向外界供水，以满足需要。
水塔内的水位控制是水塔运行的关键。
该系统利用水位传感器检测水塔的水位，并将检测到的信号传输给单片机进行处理。
通过调节定时器的定时时间来增加或减少占空比，并编程控制，从而实现电机的调速。
最后，液晶屏用于显示当前水位状态和电机转速。
系统中使用报警模块实现低水位蜂鸣器报警、低报警水位自动处理、正常水位蜂鸣器报警和正常水位处理。
该系统适应了不同用水场合下用水速度的需要，节省了工作时间，提高了整体工作效率，实现了水塔水位的自动控制。
液位控制是工业控制中的一个重要问题。
鉴于液位控制过程的大滞后、时变和非线性的特点，为了满足复杂系统的控制要求，人们开发了各种先进的智能控制器，模糊PID控制器就是其中之一。
模糊PID控制结合了PID控制算法和模糊控制方法的优点。
它可以实现对PID参数的在线调整，使控制系统响应速度快，大大缩短过渡过程时间，减少超调量，减少振荡次数，具有很强的鲁棒性和稳定性，在模糊控制中发挥着非常重要的作用。
第1章设计内容1.1设计要求在Proteus中绘制原理图或使用实物，并编程实现以下功能:
(1)用发光二极管数码管显示当前水位；
(2)用键模拟水位开关；
(3)可以设定水位的上限和下限。
当水位达到或超过上限时，电机停止转动。
当水位达到或超过下限时，电机开始旋转。
(4)设置声光报警系统。
当水位太低或太满时，相应的报警指示灯会闪烁并发出警报。
1.2方案设计本方案采用单片机AT89C51作为控制芯片。
主要工作过程是当塔内水位处于低水位时，水位检测传感器向单片机发出高水位，单片机驱动水泵加水，显示系统使红灯闪烁。
当水位在正常范围内时，水泵——省略部分——签名的int # definechar无符号charuchar代码shuzu []={0xc0，0xf9，0xa4，0xb0，0x99，0x92，0x82，0xf8，0x 80 }；uint n，m；//* * * * * * * *延迟程序* * * * * * * * * * * *无效延迟(){uinti，j；(I=0；i12I)对于(j=0；j120j)；} sbit k7=p1 ；sbit k6=p1 ；sbit k5=p1 ；sbit k4=p1 ；sbit k3=p1 ；sbit k2=p1 ；sbit k1=p1 ；sbit k0=p1 ；sbit dj=p3 ；sbit fmq=p3 ；sbit led1=p3 ；sbit led2=p3 ；//* * * * * * * * * * * *主程序* * * * * * * * * * * void main(){ led 1=0；led 2=0；而(1){ if(K6==1)DJ=1；if(k7==0)n=0；if(K6==0)n=1；if(K5==0)n=2；if(k4==0)n=3；if(k3==0)n=4；if(k2==0)n=5；if(k1==0)n=6；if(k0==0){ n=7；DJ=0；* P0=舒祖·[；if(k7==1 )( m=0；m10m){ delay()；fmq=~ fmqled1=~ led1}if(k0==0)表示(m=0；m10m){ delay()；fmq=~ fmqled2=~ led2} }}。
