道路外业勘测
《道路外业勘测》ppt课件
§8.2 道路定测 3.导线测角组(traverse survey)
其主要任务内容如下： 1〕标定直线与修正点位 2)测角与计算 3)平距与高程丈量 4)作分角桩 5)方位角观测与校核 6)交点桩的维护和固定
§8.2 道路定测 4.中桩组(center line survey)
抬杆法
§8.2 道路定测 6.横断面组(cross-sectional survey)
手水准法
§8.2 道路定测 6.横断面组(cross-sectional survey)
交会法
§8.2 道路定测 6.横断面组(cross-sectional survey)
钓鱼法
§8.2 道路定测 6.横断面组(cross-sectional survey)
§8.3 道路曲线测设 3.单交点根本型曲线
1）曲线要素计算：
T (R R)tg q T 'q 2
L
R 180
Lh
R ( 180
20 ) 2Lh
E
(R R) sec 2
R
(R
R)
1 cos
R
2
Ly
L 2Lh
R ( 180
20 )
J 2T L
0
90
Lh R
h
q
1〕中线丈量 经纬仪定向，钢尺量距
2〕中桩及桩距 ① 桩位：道路起点和终点桩，公里桩，百米桩，整
桩、平曲线主点桩，转点桩，大中桥位桩以及隧道 起点和终点桩，地形地物加桩等。 ② 桩距：直线路段：平原微丘区为50m，山岭重丘区 为20m。平曲线桩距，25m或20m。
§8.2 道路定测 4.中桩组(center line sur.19) (8.20) (8.21) (8.22)
公路勘测外业验收实施细则
附件：公路勘测外业验收实施细则1 总则1.1 为贯彻执行“安全、环保、舒适、和谐”的勘察设计理念，使我院公路各专业外业勘测规范化和程序化，确保勘测、调查资料完整、真实，满足相应勘测设计阶段要求；使项目总体设计、线位及工程方案科学合理；使设计产品成为资源集约型、环境友好型的高质量、高品味的设计作品，特制定本细则。
1.2 我院承担的公路、独立大桥、隧道、互通式立交等大型工程项目的工程可行性研究、初步设计、施工图设计，应根据《院处两级技术责任制细则》规定的管理职责与权限，由相关部门组织勘测阶段的外业验收，只有通过外业验收确认后，才能开展设计工作。
1.3 外业勘测阶段，应对测前、测中和测后等环节进行有效质量控制。
承担任务的生产处室，在测前准备环节，应编制计划、收集资料、研究方案、踏勘现场、汇报方案；在野外勘测环节，应培训人员、检校仪器、测量、调查、测量自检和工地核对；在外业验收环节，应基本完成外业勘测和调查工作（不含专项工程地质勘察工作），并对外业勘测成果进行必要的整理，形成相关资料。
承担任务的院级技术管理部门，应对项目各环节进行实时动态管理。
测前准备环节，应编制项目《技术指导书》、预审和确认方案；野外勘测环节，应视项目具体进展情况进行中间检查和指导；外业验收环节，应检查和评价外业勘测和调查工作内容、成果、工作量等，对外业成果进行评价，形成验收意见。
1.4 院属各生产处室应严格遵守国家法律、法规，遵照执行交通部等发布的行业标准、规范，并严格执行级标准、规定、细则。
2 外业验收的组织与管理2.1 外业验收的组织公路勘测外业成果执行《院、处两级技术责任制细则》有关规定，实行院、处两级分层管理。
根据管理职责，组织外业验收。
处级管理项目由测设处组织外业验收，验收情况报分管院级领导及总工办备案。
院、处两级管理项目由院总工办组织验收。
外委分项工程由采购管理部门等按《采购过程控制程序》实施管理。
2.2 外业验收的申请对明确由院、处两级技术管理的项目，生产处室根据技术指导书、方案预审意见和中间检查意见、设计咨询或设计监理意见（若有）等优化设计方案，落实工程措施，签署相关协议，勘测和调查等基础资料收集准确、齐全，完成相关设计图纸和工程量的初步估算，完成《外业勘测报告》编制。

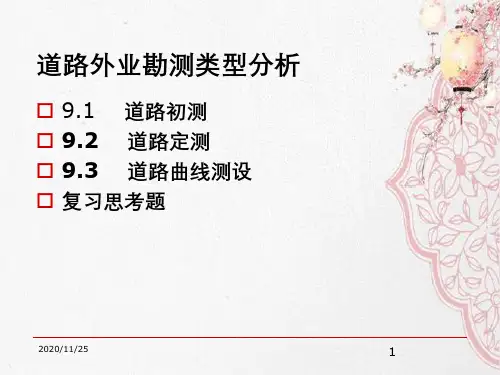

道路外业勘测类型分析
在 既 有 地 形 图 上 进 行 各 种 可 行 方 案 的 研 究 ，并 进 行 初 步 的
方 案 比 选 拟 定 需 要 勘 测 的 方 案 及 比 较 线 ，确 定 现 场 需 要 重 点 调
查和落实的问题。
2020/11/25
4
3)路 线 方 案 的 现 场 核 查 和 落 实 的 问 题 。 开测前，应组织路线、地质、桥涵等专业的主要人员
察 工 作 量 2020/11/25 和 要 求 。
6
二、初测的内容与步骤
初测有初测队分组进行，主要内容、步骤及要如下： 1、导线是在地面上布设的若干直线连成的折线 ，作为路线方案
比较的控制线。初测的导线测量主要是对导线长度、转角和平面 坐标的量测工作。 1)导线布置 初设导线的布设应全线贯通。导线点的选择应选在稳固处， 导线点宜尽量接近路线位置，并便于测角、测距、测绘地形及定 测放线。导线点的间距不应短于50ｍ和长于500ｍ，布设导线 点时，应做好现场记录，并绘出草图。 2)导线长度测量 导线点距离优先采用光电测距仪测量。也可用钢尺和基线法 测量，其相对限差为1/1000。 3)水平角测量 水平角测量采用全测回法测量右侧角，经纬仪精度指标不低 于Ｊ6级。两个半测回限差在60″内取平均值，附合导线和闭合 2020/1导1/2线5 闭合差为″(ｎ为置镜点总数)。施测中每天至少观7测一次磁
2020/11/25
3
2、 准 备 工 作
1)搜 集 资 料
为满足初测和初步设计的需要，航摄像片初测前应搜集、
掌握以下资料：
(1)可 供 利 用 的 各 种 比 例 地 形 图 、 航 测 图 、 三 角 点 、 导 线 点 、
水准点资料；
(2)了 解 沿 线 自 然 地 理 概 况 ， 收 集 沿 线 的 工 程 地 质 、 水 文 、
11公路勘测外业任务 共21页
第二节 定线测量外业详细工作 公路勘测外业工作是分成若干专业组进行的，一般分为选线、 中桩、水平、横断、地形、桥涵、调查、内业等八个作业组。
一、选线组作业 1．在全面勘查的基础上，结合当地自然条件，研究路线布局， 合理地运用技术标准，选定路线方案。清除测量障碍，通过实 测，将设计路线的中线位置在地面上定出来。
（二）内容 1．实地选定路线：测偏角、测交点间距； 2．标定路线中线：定中桩（直线、曲线）； 3．布设水准点，进行纵断面测量； 4．横断面测量； 5．桥位勘测；
6．路基、路面及其他人工构造物设计资料调查收集； 7．沿线土壤地质调查及筑路材料调查； 8．占地、拆迁调查及预算资料调查 9．检查与整理外业资料，完成外业期间规定的内业设计工作。
（一）任务 根据上级批准的初步设计，具体核实路线方案，实地标定路 线，并进行详细测量。 目的：为施工图设计和编制施工图预算提供资料。 （二）内容 1．实地选定路线：测偏角、测交点间距； 2．标定路线中线：定中桩（直线、曲线）； 3．布设水准点，进行纵断面测量； 4．横断面测量； 5．桥位勘测；
跳转到第一页
跳转到第一页
Thank you
跳转到第一页
8．路线固定
为便于施工时恢复定线及施工放样，对于中线控制桩如路线起 终点桩、交点桩、转点桩、大中桥位桩以及隧道起终点桩等重 要桩点，均须固定保护，防止丢失和破环。 固定方法：距离交会法（固定物体）
导线延长法 极坐标法
编制“路线固定一览表” L
θ
JD
跳转到第一页
9．与桥涵组共同拟定沿线桥涵及其它人工构造物布设方 案。
50 L(mm)
跳转到第一页
四、横断面组作业
任务：测量各中桩垂直于路中线方向的地面起伏情况，并绘制 横断面图，为路基设计、计算土石方数量及施工放样提供依 据。
某二级公路加宽改造工程外业勘测汇报材料(含路面检测)
目录目录...................................................... - 1 - 1 概述....................................................... - 3 -1.1路线地理位置.......................................... - 3 -1.2 本项目的主要功能...................................... - 4 -1.3勘测依据.............................................. - 4 -1.4 技术标准.............................................. - 4 -1.5 自然条件.............................................. - 6 -1.6 勘测经过.............................................. - 7 -2 路线....................................................... - 9 -2.1平面定线原则.......................................... - 9 -2.2主要控制点........................................... - 10 -2.3路线走向............................................. - 10 -2.4 平面线形指标......................................... - 17 -2.5 纵断面设计的原则..................................... - 17 -2.6 纵断面控制标高....................................... - 18 -2.7 纵断面线形指标....................................... - 18 -3 路基路面.................................................. - 19 -3.1路基................................................. - 19 -3.2 路面................................................. - 21 -4 排水、防护................................................ - 31 -4.1排水................................................. - 31 -4.2路基防护............................................. - 32 -5 桥梁涵洞.................................................. - 33 -5.1中桥................................................. - 33 -5.2 小桥涵............................................... - 34 -6 路线交叉.................................................. - 37 -7 征地拆迁.................................................. - 37 -8 筑路材料.................................................. - 38 -9 问题与建议................................................ - 38 -某二级公路路面改造工程勘测情况汇报1 概述1.1路线地理位置省道某某线起点位于某某市内与国道202（黑大线）相交，沿线途经某某市、瓦房店市、普兰店市，终点位于普兰店市亮甲店镇，路线全长132.9公里。
第九章道路外业勘测
第九章道路外业勘测第九章道路外业勘测9.1 道路初测1.目的、任务及准备工作(1)目的任务初测是两阶段设计第一阶段(初步设计阶段)的外业勘测工作。
初测的目的是根据计划任务书确定的修建原则和路线基本走向，通过现场对各有价值方案的勘测，从中确定采用的路线，搜集编制初步设计文件的资料。
初测的任务则是要对路线方案作进一步的核查落实，并进行导线、高程、地形、桥涵、路线交叉和其它资料的测量、调查工作，进行纸上定线和有关的内业工作。
(2)准工作备1)搜集资料为满足初测和初步设计的需要，航摄像片初测前应搜集、掌握以下资料；①可供利用的各种比例地形图、航测图、三角点、导线点、水准点资料；②了解沿线自然地理概况，收集沿线的工程地质、水文、气象、地震基本烈度等资料；③搜集沿线农林、水利、铁路、公路、航道、城建、电力、环保等有关部门的规定及规划、设计、科研成果等资料；④对于改建公路还应收集原路的测设、施工及路况等资料。
2)室内研究路线方案在既有地形图上进行各种可行方案的研究，并进行初步的方案比选拟定需要勘测的方案及比较线，确定现场需要重点调查和落实的问题。
3)路线方案的现场核查和落实的问题开测前，应组织路线、地质、桥涵等专业的主要人员，必要时邀请当地政府和有关部门派员参加，进行现场路线方案的核实工作。
核实的主要内容和要求如下：①按初拟的路线方案进行核查通过调查、研究分析、比较，初步确定采用方案。
核查中，如果发现有可资比较的较大的新方案，且对批准走向或工程造价有较大影响，应进行比选论证，提出推荐意见，并报上级主管部门审定。
②与当地政府部门联系，听取对有关方案的意见③核实中应充分考虑环保的影响除此以外，在现场核查中还应对沿线的村镇、已建或计划修建的建筑设施、拆迁、占地、工程地质、筑路材料、布线地形条件改建公路路线方案等情况进行调查，确保路线的具体布局。
4)其它资料调查①了解沿线地形情况，拟定路线途经的地形分界位置；② 了解沿线涉及测量工地的地形、地貌、地物、通视、通行等情况，拟定勘测工作的困难类别；③调查沿线生活供应、交通条件等情况。
推荐：测绘工程知识之公路外业勘测
测绘工程知识之公路外业勘测【学员问题】公路外业勘测？【解答】第一节公路初测一，目的和任务初测的目的是通过现场比选，确定路线方案，并搜集编制初步设计文件所需的勘测资料。
初测的任务是要对路线方案作进一步的核查落实，并进行导线，高程，地形，桥涵，隧道，路线交叉和其他资料的测量，调查工作，进行纸上定线和有关的内业工作。
二，初测的内容与步骤准备工作平面控制测量高程测量地形测量路线测量其它勘测与调查初测的内业搜集资料研究路线方案现场踏勘其它资料整理资料整理1，搜集资料1）可供利用的各种比例地形图，航测图，国家及有关部门设置的三角点，导线点，水准点资料；2）搜集沿线自然地理概况，工程地质，水文，气象，地震基本烈度等资料；3）搜集沿线农林，水利，铁路，公路，航运，城建，电力，通讯，文物，环保等有关部门与本路有关系的规划，设计，规定及科研成果等资料；4）对于改建公路还应收集原路的测设，施工，养护及路况等挡案资料。
2，研究路线方案根据工程可行性研究报告拟定的路线基本走向方案，在地形图上进行各可行方案的研究，经过对路线方案的初步比选，拟定出需要勘测的方案（包括比较线）及现场需要重点调查和落实的问题。
3，现场踏勘1）核查所搜集的地形图与沿线地形，地物有无变化，对拟定的路线方案有无干扰，并研究相应的路线调整方案。
2）核查沿线居民的分布，农田水利设施，主要建筑设施并研究相应的路线调整方案。
3）核查各种地上，地下管线，重要历史文物，名胜古迹，旅游风景区，自然保护区，景观区点等，应注意路线布设后，对环境和景观的影响。
4）对沿线重点工程和复杂的大，中桥，隧道，互通式立体交叉等，应逐一核查落实其位置与设置条件。
5）了解沿线主要建筑材料的产地，质量，储量和采运条件，对缺乏的筑路材料应提出解决的途径。
6）核查工作应与当地政府或主管部门取得联系，对重要的路线方案，同地方规划或设施有干扰的方案，应征求相关部门的意见。
4，其他资料调查1）了解沿线地形情况，拟定路线方案的地形分界位置；2）了解沿线涉及测量现场的地形，地貌，地物，通视，通行等情况。
公路外业勘测
路线交叉勘测
路线交叉包括公路与公路、公路与铁路、公路与乡村 道路以及公路与管线交叉。路线交叉勘测应在研究视察报 告的基础上，对公路沿线的各种交叉进行资料搜集、交叉 口形式选择、并进行必要的测量。
概、预算资料调查
概、预算资料调查，应符合《公路基本建设项目概算预 算编制办法》（JTG B06—2007）的有关规定。应调查的 资料及要求如下： (1)施工组织的形式和工资标准的调查 (2)外购材料调查及采运调查 (3)征用土地和拆迁建筑物及补偿费用调查 (4)临时工程调查 (5)其他费用调查
工程地质与筑路材料调查
公路初测时，应根据测设的任务和要求，进行工程地 质初步勘察（简称初勘）。初勘的目的主要为选定路线、 路基、路面及小型人工构造物的设计方案和编制初步设计 文件，提供必要的工程地质资料。
工程地质与筑路材料调查
1.工程地质初勘 (1)根据工程地质条件，优选路线方案。 (2)路线基本走向范围内，对各路段可能布线的区间进 行工程地质初勘。 (3)重点勘察对路线方案起控制作用的不良地质地段， 明确路线能否通过或如何通过。 (4)提供编制初步设计所需要的全部工程地质资料。
