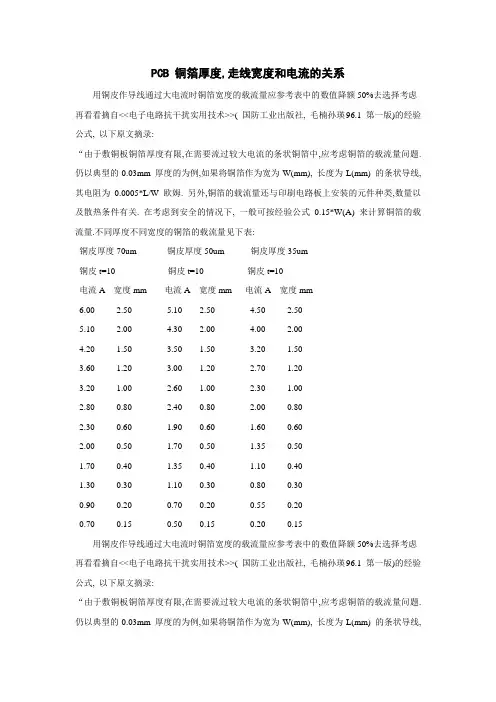

PCB 铜箔厚度,走线宽度和电流的关系用铜皮作导线通过大电流时铜箔宽度的载流量应参考表中的数值降额50%去选择考虑再看看摘自<<电子电路抗干扰实用技术>>( 国防工业出版社, 毛楠孙瑛96.1 第一版)的经验公式, 以下原文摘录:“由于敷铜板铜箔厚度有限,在需要流过较大电流的条状铜箔中,应考虑铜箔的载流量问题. 仍以典型的0.03mm 厚度的为例,如果将铜箔作为宽为W(mm), 长度为L(mm) 的条状导线, 其电阻为0.0005*L/W 欧姆. 另外,铜箔的载流量还与印刷电路板上安装的元件种类,数量以及散热条件有关. 在考虑到安全的情况下, 一般可按经验公式0.15*W(A) 来计算铜箔的载流量.不同厚度不同宽度的铜箔的载流量见下表:铜皮厚度70um 铜皮厚度50um 铜皮厚度35um铜皮t=10 铜皮t=10 铜皮t=10电流A 宽度mm 电流A 宽度mm 电流A 宽度mm6.00 2.50 5.10 2.50 4.50 2.505.10 2.00 4.30 2.00 4.00 2.004.20 1.50 3.50 1.50 3.20 1.503.60 1.20 3.00 1.20 2.70 1.203.20 1.00 2.60 1.00 2.30 1.002.80 0.80 2.40 0.80 2.00 0.802.30 0.60 1.90 0.60 1.60 0.602.00 0.50 1.70 0.50 1.35 0.501.70 0.40 1.35 0.40 1.10 0.401.30 0.30 1.10 0.30 0.80 0.300.90 0.20 0.70 0.20 0.55 0.200.70 0.15 0.50 0.15 0.20 0.15用铜皮作导线通过大电流时铜箔宽度的载流量应参考表中的数值降额50%去选择考虑再看看摘自<<电子电路抗干扰实用技术>>( 国防工业出版社, 毛楠孙瑛96.1 第一版)的经验公式, 以下原文摘录:“由于敷铜板铜箔厚度有限,在需要流过较大电流的条状铜箔中,应考虑铜箔的载流量问题. 仍以典型的0.03mm 厚度的为例,如果将铜箔作为宽为W(mm), 长度为L(mm) 的条状导线,其电阻为0.0005*L/W 欧姆. 另外,铜箔的载流量还与印刷电路板上安装的元件种类,数量以及散热条件有关. 在考虑到安全的情况下, 一般可按经验公式0.15*W(A) 来计算铜箔的载流量.。
PCB设计铜铂厚度、线宽和电流关系
PCB设计铜铂厚度、线宽和电流关系以下总结了网上八种电流与线宽关系公式，表和计算公式，虽然各不相同（大体相近），但大家可以在实际PCB板设计中，综合考虑PCB板大小，通过电流，选择一个合适线宽。
一、PCB电流与线宽PCB载流能力计算一直缺乏权威技术方法、公式，经验丰富CAD工程师依靠个人经验能作出较准确判断。
但是对于CAD新手，不可谓遇上一道难题。
PCB载流能力取决与以下因素：线宽、线厚（铜箔厚度）、容许温升。
大家都知道，PCB走线越宽，载流能力越大。
假设在同等条件下，10MIL走线能承受1A，那么50MIL走线能承受多大电流，是5A吗？答案自然是否定。
请看以下来来自国际权威机构提供数据：供数据：线宽单位是：Inch（1inch=2.54cm=25.4mm）数据来源：MIL-STD-275 Printed Wiring for Electronic Equipment参考文献：二、PCB设计铜铂厚度、线宽和电流关系在了解PCB设计铜铂厚度、线宽和电流关系之前先让我们了解一下PCB敷铜厚度单位盎司、英寸和毫米之间换算："在很多数据表中，PCB敷铜厚度常常用盎司做单位，它与英寸和毫米转换关系如下：1盎司 = 0.0014英寸 = 0.0356毫米（mm）2盎司 = 0.0028英寸 = 0.0712毫米（mm）盎司是重量单位，之所以可以转化为毫米是因为pcb敷铜厚度是盎司/平方英寸" PCB设计铜铂厚度、线宽和电流关系表也可以使用经验公式计算:0.15×线宽(W)=A以上数据均为温度在25℃下线路电流承载值.导线阻抗:0.0005×L/W(线长/线宽)电流承载值与线路上元器件数量/焊盘以及过孔都直接关系参考文献：另外导线电流承载值与导线线过孔数量焊盘关系导线电流承载值与导线线过孔数量焊盘存在直接关系（目前没有找到焊盘和过孔孔径每平方毫米对线路承载值影响计算公式，有心朋友可以自己去找一下，个人也不是太清楚，不在说明）这里只做一下简单一些影响到线路电流承载值主要因素。
PCB设计铜箔厚度线宽电流关系表
PCB线宽和电流关系公式I=KTA括号里面是指数K为修正系数，一般覆铜线在内层时取，在外层时取T为最大温升，单位为摄氏度A为覆铜截面积，单位为MIL(不是毫米，注意)I为容许的最大电流，单位为安培一般 10mil 1A250MIL（二）电子工程专辑论坛看到的PCB电路板铜皮宽度和所流过电流量大小的计算方法一般PCB板的铜箔厚度为35um，线条宽度为1mm时，那末线条的横切面的面积为平方毫米，通常取电流密度30A/平方毫米，所以，每毫米线宽可以流过1A电流。
PC275-A的标准上有计算公式.同温升,铜箔厚度,A有关.I = (DT (A for IPC-D-275 Internal TracesI = (DT (A for IPC-D-275 External TracesPCB设计铜箔厚度、线宽和电流关系表也可以使用经验公式计算:×线宽(W)=A以上数据均为温度在25℃下的线路电流承载值.导线阻抗:×L/W(线长/线宽)电流承载值与线路上元器件数量/焊盘以及过孔都直接关系导线的电流承载值与导线线的过孔数量焊盘存在的直接关系来源：深圳龙人计算机发布者：mcz 时间：2009-4-30 阅读：588次线宽与电流关系一、计算方法如下：先计算Track的截面积，大部分PCB的铜箔厚度为35um（不确定的话可以问PCB厂家）它乘上线宽就是截面积，注意换算成平方毫米。
有一个电流密度经验值，为15~25安培/平方毫米。
把它称上截面积就得到通流容量。
I= （K为修正系数，一般覆铜线在内层时取，在外层时取为最大温升，单位为摄氏度(铜的熔点是1060℃)A 为覆铜截面积，单位为平方MIL(不是毫米mm，注意是square mil.)I为容许的最大电流，单位为安培(amp)一般 10mil==可为 1A，250MIL=, 为二、数据:PCB载流能力的计算一直缺乏权威的技术方法、公式，经验丰富CAD工程师依靠个人经验能作出较准确的判断。
PCB线宽与铜箔厚度和承载电流之间的关系

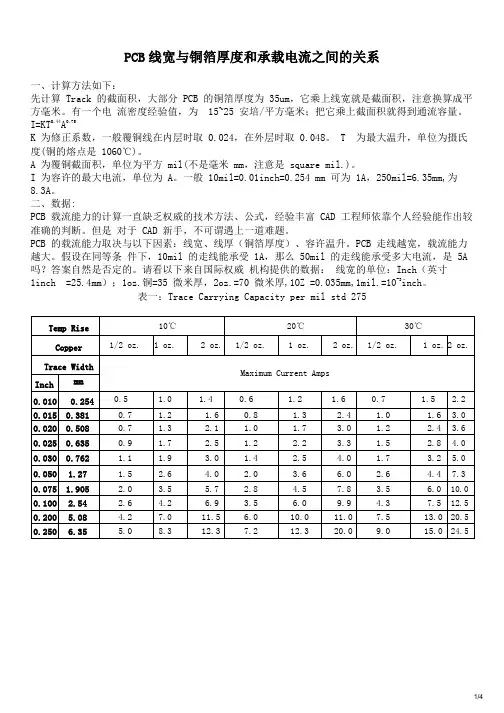

PCB线宽与铜箔厚度和承载电流之间的关系一、计算方法如下：先计算 Track 的截面积，大部分 PCB 的铜箔厚度为 35um，它乘上线宽就是截面积，注意换算成平方毫米。
有一个电流密度经验值，为 15~25 安培/平方毫米；把它乘上截面积就得到通流容量。
I=KT0.44A0.75K 为修正系数，一般覆铜线在内层时取 0.024，在外层时取 0.048。
T 为最大温升，单位为摄氏度(铜的熔点是 1060℃)。
A 为覆铜截面积，单位为平方 mil(不是毫米 mm，注意是 square mil.)。
I 为容许的最大电流，单位为 A。
一般 10mil=0.01inch=0.254 mm 可为 1A，250mil=6.35mm,为8.3A。
二、数据:PCB 载流能力的计算一直缺乏权威的技术方法、公式，经验丰富 CAD 工程师依靠个人经验能作出较准确的判断。
但是对于 CAD 新手，不可谓遇上一道难题。
PCB 的载流能力取决与以下因素：线宽、线厚（铜箔厚度）、容许温升。
PCB 走线越宽，载流能力越大。
假设在同等条件下，10mil 的走线能承受 1A，那么 50mil 的走线能承受多大电流，是 5A 吗？答案自然是否定的。
请看以下来自国际权威机构提供的数据：线宽的单位：Inch（英寸1inch =25.4mm）；1oz.铜=35 微米厚，2oz.=70 微米厚,1OZ =0.035mm,1mil.=10-3inch。
表一：Trace Carrying Capacity per mil std 275PCB 电路板铜皮宽度和所流过电流量大小的计算方法一般 PCB 板的铜箔厚度为 35um，线条宽度为 1mm 时，那末线条的横切面的面积为 0.035 平方毫米，通常取电流密度30A/平方毫米，所以，每毫米线宽可以流过 1A 电流。
PC275-A 的标准上有计算公式.同温升,铜箔厚度,A 有关.I = 0.0150(DT 0.5453)(A 0.7349) for IPC-D-275 Internal Traces I = 0.0647(DT 0.4281)(A0.6732) for IPC-D-275 External Traces也可以使用经验公式计算:0.15×线宽(W)=A。
电流关系_铜铂厚度、线宽
PCB设计铜铂厚度、线宽和电流关系以下总结了网上八种电流与线宽的关系公式，表和计算公式，虽然各不相同（大体相近），但大家可以在实际的PCB板设计中，综合考虑PCB板的大小，通过电流，选择一个合适的线宽。
一、PCB电流与线宽PCB载流能力的计算一直缺乏权威的技术方法、公式，经验丰富CAD工程师依靠个人经验能作出较准确的判断。
但是对于CAD新手，不可谓遇上一道难题。
PCB的载流能力取决与以下因素：线宽、线厚（铜箔厚度）、容许温升。
大家都知道，PCB走线越宽，载流能力越大。
假设在同等条件下，10MIL的走线能承受1A，那么50MIL的走线能承受多大电流，是5A吗？答案自然是否定的。
请看以下来来自国际权威机构提供的数据：供的数据：线宽的单位是：Inch（1inch=2.54cm=25.4mm）数据来源：MIL-STD-275 Printed Wiring for Electronic Equipment参考文献：二、PCB设计铜铂厚度、线宽和电流关系也可以使用经验公式计算:0.15×线宽(W)=A以上数据均为温度在25℃下的线路电流承载值.参考文献：另外导线的电流承载值与导线线的过孔数量焊盘的关系导线的电流承载值与导线线的过孔数量焊盘存在的直接关系（目前没有找到焊盘和过孔孔径每平方毫米对线路的承载值影响的计算公式，有心的朋友可以自己去找一下，个人也不是太清楚，不在说明）这里只做一下简单的一些影响到线路电流承载值的主要因素。
1、在表格数据中所列出的承载值是在常温25度下的最大能够承受的电流承载值，因此在实际设计中还要考虑各种环境、制造工艺、板材工艺、板材质量等等各种因素。
所以表格提供只是做为一种参考值。
2、在实际设计中，每条导线还会受到焊盘和过孔的影响，如焊盘教多的线段，在过锡后，焊盘那段它的电流承载值就会大大增加了，可能很多人都有看过一些大电流板中焊盘与焊盘之间某段线路被烧毁，这个原因很简单，焊盘因为过锡完后因为有元件脚和焊锡增强了其那段导线的电流承载值，而焊盘与焊盘之间的焊盘它的最大电流承载值也就为导线宽度允许最大的电流承载值。
PCB线宽与电流关系
PCB 线宽与电流关系一、计算方法如下：先计算Track 的截面积，大部分PCB 的铜箔厚度为35um （不确定的话可以问PCB 厂家）它乘上线宽就是截面积，注意换算成平方毫米。
有一个电流密度经验值，为15~25安培/平方毫米。
把它乘上截面积就得到通流容量。
I=KT0.44A 0.75（K 为修正系数，一般覆铜线在内层时取0.024，在外层时取0.048T 为最大温升，单位为摄氏度(铜的熔点是1060℃)A 为覆铜截面积，单位为平方MIL(不是毫米mm，注意是square mil.) I 为容许的最大电流，单位为安培(amp)一般 10mil=0.010inch=0.254可为 1A，250MIL=6.35mm, 为 8.3A二、数据:PCB 载流能力的计算一直缺乏权威的技术方法、公式，经验丰富CAD 工程师依靠个人经验能作出较准确的判断。
但是对于CAD 新手，不可谓遇上一道难题。
PCB 的载流能力取决与以下因素：线宽、线厚（铜箔厚度）、容许温升。
大家都知道，PCB 走线越宽，载流能力越大。
在此，请告诉我：假设在同等条件下，10MIL 的走线能承受1A ，那么50MIL 的走线能承受多大电流，是5A 吗？答案自然是否定的。
请看以下来自国际权威机构提供的数据：线宽的单位是：Inch （inch 英寸=25.4 millimetres 毫米）1 oz.铜=35微米厚，2 oz.=70微米厚, 1 OZ =0.035mm 1mil.=10-3inch.Trace Carrying Capacityper mil std 275，实验：实验中还得考虑导线长度所产生的线电阻所引起的压降。
工艺焊所上的锡只是为了增大电流容量，但很难控制锡的体积。
1 OZ 铜，1mm 宽，一般作 1 - 3 A 电流计，具体看你的线长、对压降要求。
最大电流值应该是指在温升限制下的最大允许值，熔断值是温升到达铜的熔点的那个值。
PCB线宽与电流关系
PCB线宽与电流关系一、计算方法如下：先计算Track的截面积，大部分PCB的铜箔厚度为35um（不确定的话可以问PCB厂家）它乘上线宽就是截面积，注意换算成平方毫米。
有一个电流密度经验值，为15~25安培/平方毫米。
把它称上截面积就得到通流容量。
I=KT0.44A0.75 （K为修正系数，一般覆铜线在内层时取0.024，在外层时取0.048T为最大温升，单位为摄氏度(铜的熔点是1060℃)A为覆铜截面积，单位为平方MIL(不是毫米mm，注意是square mil.)I为容许的最大电流，单位为安培(amp)一般10mil=0.010inch=0.254可为 1A，250MIL=6.35mm, 为8.3A二、数据:PCB载流能力的计算一直缺乏权威的技术方法、公式，经验丰富CAD工程师依靠个人经验能作出较准确的判断。
但是对于CAD新手，不可谓遇上一道难题。
PCB的载流能力取决与以下因素：线宽、线厚（铜箔厚度）、容许温升。
大家都知道，PCB走线越宽，载流能力越大。
在此，请告诉我：假设在同等条件下，10MIL的走线能承受1A，那么50MIL的走线能承受多大电流，是5A吗？答案自然是否定的。
请看以下来自国际权威机构提供的数据：线宽的单位是：Inch （inch 英寸=25.4 millimetres 毫米）1 oz.铜=35微米厚，2 oz.=70微米厚, 1 OZ =0.035mm 1mil.=10-3inch.Trace Carrying Capacityper mil std 275三，实验：实验中还得考虑导线长度所产生的线电阻所引起的压降。
工艺焊所上的锡只是为了增大电流容量，但很难控制锡的体积。
1 OZ铜，1mm宽，一般作1 - 3 A 电流计，具体看你的线长、对压降要求。
最大电流值应该是指在温升限制下的最大允许值，熔断值是温升到达铜的熔点的那个值。
Eg. 50mil 1oz 温升1060度(即铜熔点)，电流是22.8A。
PCB设计时铜箔厚度走线宽度和电流的关系
PCB设计时铜箔厚度走线宽度和电流的关系在PCB设计中，铜箔厚度、走线宽度和电流之间存在着相互关系。
这三者的选择在PCB设计中非常重要，因为它们直接影响到电路板的功耗、散热能力和电路性能。
下面将详细介绍铜箔厚度、走线宽度和电流之间的关系。
首先，我们来看铜箔厚度对电路板的影响。
铜箔厚度是指在PCB板上覆盖的铜箔的厚度，它通常以盎司(oz)为单位进行表示。
一般来说，铜箔厚度越厚，则其导电性越好，电流通过时的损耗也越小。
但是，增加铜箔厚度也会增加成本和重量。
因此，在PCB设计中需要权衡厚度和成本的因素。
一般工业应用中常见的铜箔厚度有1oz和2oz，其中1oz的铜箔厚度为1.4mil(35μm)，2oz的铜箔厚度为2.8mil(70μm)。
接下来，我们来看走线宽度对电路板的影响。
走线宽度是指在PCB板上布置的导线的宽度。
走线宽度的选择对于电流的传输效果和电路板的功耗有着直接的影响。
一般来说，走线宽度越大，则电流通过的阻抗越小，损耗也越小。
然而，增加走线宽度也会增加电路板的尺寸和成本。
因此，在PCB设计中需要权衡宽度、功耗和成本的因素。
对于常见的电路应用，走线宽度通常在6mil(0.15mm)至10mil(0.25mm)之间。
最后，电流是PCB设计中最重要的参数之一，它决定了PCB板上的导线和电路元件的尺寸和导线的能力。
电流过大会导致走线发热，增加功耗，甚至引发火灾等安全问题。
因此，在设计PCB电路时需要根据电路的功耗需求和安全要求来选择合适的走线宽度和铜箔厚度。
一般来说，根据I=A*ΔT/(K*W)的公式，其中I是电流，A是导线横截面积，ΔT是温度升高，K是电阻材料的热导率，W是导线长度。
可以根据给定的电流值，计算出合适的走线宽度和铜箔厚度。
综上所述，铜箔厚度、走线宽度和电流之间存在着相互关系。
在PCB 设计时，需要根据电路的功耗需求和安全要求来权衡铜箔厚度和走线宽度的选择，以确保电路板能够稳定可靠地工作。
PCB板的线宽覆铜厚度与通过的电流对应的关系
PCB板的线宽、覆铜厚度与通过的电流对应的关系1英尺=12英寸1英寸inch=1000密尔mil1mil=25.4um1mil=1000uin mil密耳有时也成英丝1um=40uin（有些公司称微英寸为麦，--其实是微英寸）1OZ=28.35克/平方英尺=35微米PCB板铜箔载流量铜箔宽度铜箔厚度70um50um 35um4.30A 4.00A1.50mm 4.20A 3.50A 3.20A1.20mm 3.60A 3.00A2.70A2.60A 2.30A0.80mm 2.80A 2.40A 2.00A0.60mm 2.30A 1.90A 1.60A0.50mm 2.00A 1.70A 1.35A0.40mm 1.70A 1.35A 1.10A0.30mm 0.80A0.20mm 0.90A 0.70A 0.55A0.15mm 0.70A 0.50A 0.20A注1 用铜皮作导线通过大电流时铜箔宽度的载流量应参考表中的数值降额50%去选择考虑。
1、由于敷铜板铜箔厚度有限，在需要流过较大电流的条状铜箔中，应考虑铜箔的载流量问题。
仍以典型的0.03mm厚度的为例，如果将铜箔作为宽为 W(mm),长度为L(mm)的条状导线, 其电阻为0.0005*L/W 欧姆。
另外，铜箔的载流量还与印刷电路板上安装的组件种类，数量以及散热条件有关。
在考虑到安全的情况下，一般可按经验公式0.15*W(A)来计算铜箔的载流量。
2、一般PCB板的铜箔厚度为35um，线条宽度为1mm时，那末线条的横切面的面积为0.035平方毫米，通常取电流密度30A/平方毫米，所以，每毫米线宽可以流过1A电流。
箔厚度的计算印刷电路板的铜箔厚度关系到阻抗值的变化. 有了正确的铜箔厚度在Allegro 的cross section字段上,能正确的计算印刷电路板上每一根绕线的阻抗值(或宽度). 而在许多的设计手册上经常发现以盎司(oz)为单位来建议铜箔的使用, 究竟一盎司铜箔应该在Allegro 的cross section 字段上表现多少的厚度? 请看底下的说明:1. 定义: 一盎司铜箔是指一平方英呎(1 ft2)铺上重量一盎司的铜, 意即1oz/ ft2.2. 单位换算:一盎司(oz)= 0.0625 磅(pb)一磅(pb)= 454 公克(g)一英呎(ft)= 12 英吋(in)一英吋(in)= 2.54 公分(cm)一密尔(mil)=0.001 英吋(in)铜比重(密度)= 8.93 (g/cm3)3.计算:1oz 铜箔等于28.4g(≈1x0.0625x454) 1 ft2=1x (12x2.54)2=1x30.482= 929.03 (cm2)重量(W)=体积(V) x 密度(D)= 面积(A) x 高度(H) x 密度(D)28.4(g)= 929.03 x 高度(H) x 8.93高度(H)=0.00342(cm) ≈ 1.3 (mil) 一盎司铜箔厚度4. Cross Section in Allegro所以, 如果是一盎司的铜箔, 我们则用1.3mil 输入到Cross Section 的字段上1OZ盎司在线路板中的含义1OZ意思是1平方英尺的面积上平均铜箔的重量在在28.35g,用单位面积的重量来表示铜薄的平均厚度！换算方法：1平方英尺=929。
PCB设计铜箔厚度-线宽-电流关系表
PCB设计铜箔厚度-线宽-电流关系表首先，让我们来看一下铜箔厚度与线宽之间的关系。
铜箔厚度是指铜箔在PCB上的厚度，一般以0.5盎司（oz）和1.0盎司（oz）为常见规格。
线宽是指PCB上导线的宽度，一般以毫米（mm）为单位。
铜箔的厚度与线宽之间存在着一定的关系，一般来说，铜箔越厚，可以承载的电流越大，而线宽越宽，可以承载的电流也越大。
因此，在设计PCB时，需要根据电路板上各部分的电流大小选择合适的铜箔厚度和线宽。
通常，PCB设计中，较大的电流线路一般要求使用较宽的线宽。
接下来，我们将讨论铜箔厚度、线宽和电流之间的关系。
在PCB设计中，电流是一个重要的参数，用于描述电路板上通过的电流大小，以安培（A）为单位。
电流的大小直接影响铜箔和线宽的选择。
一般来说，当电流较小时，可以选择较薄的铜箔和较窄的线宽，而当电流较大时，则需要选择较厚的铜箔和较宽的线宽。
这是因为较大的电流会产生更大的热量，如果铜箔或线宽太窄，则可能会导致过热和损坏。
因此，在设计PCB时，需要根据电路板上各部分的电流大小选择合适的铜箔厚度和线宽。
此外，还需要考虑电路板上不同部分的功率损耗。
功率损耗是指电路板上的电流通过导线和铜箔时产生的热量。
当电流通过铜箔和导线时，会产生一定的电阻，从而产生功率损耗。
功率损耗与电流的平方成正比，与导线长度成正比，与导线截面积的倒数成正比。
因此，在设计PCB时，需要根据电路板上不同部分的功率损耗选择合适的铜箔厚度和线宽。
一般来说，功率损耗较大的部分需要选择较厚的铜箔和较宽的线宽，以提高导线的承载能力和降低功率损耗。
最后，还需要考虑电路板的可靠性和成本。
较厚的铜箔和较宽的线宽可以增加电路板的承载能力和电流容量，提高可靠性，但同时也会增加成本。
因此，在设计PCB时，需要综合考虑电路板的要求和成本限制，选择合适的铜箔厚度和线宽。
综上所述，铜箔厚度、线宽和电流之间存在着密切的关系。
在PCB设计中，需要根据电路板上各部分的电流大小、功率损耗和成本等因素选择合适的铜箔厚度和线宽。
PCB设计铜铂厚度、线宽与电流关系
PCB设计铜铂厚度、线宽和电流关系以下总结了网上八种电流与线宽的关系公式，表和计算公式，虽然各不相同（大体相近），但大家可以在实际的PCB板设计中，综合考虑PCB板的大小，通过电流，选择一个合适的线宽。
一、PCB电流与线宽PCB载流能力的计算一直缺乏权威的技术方法、公式，经验丰富CAD工程师依靠个人经验能作出较准确的判断。
但是对于CAD新手，不可谓遇上一道难题。
PCB的载流能力取决与以下因素：线宽、线厚（铜箔厚度）、容许温升。
大家都知道，PCB走线越宽，载流能力越大。
假设在同等条件下，10MIL的走线能承受1A，那么50MIL的走线能承受多大电流，是5A吗？答案自然是否定的。
请看以下来来自国际权威机构提供的数据：供的数据：线宽的单位是：Inch（1inch=2.54cm=25.4mm）数据来源：MIL-STD-275 Printed Wiring for Electronic Equipment参考文献：二、PCB设计铜铂厚度、线宽和电流关系在了解PCB设计铜铂厚度、线宽和电流关系之前先让我们了解一下PCB敷铜厚度的单位盎司、英寸和毫米之间的换算："在很多数据表中，PCB的敷铜厚度常常用盎司做单位，它与英寸和毫米的转换关系如下：1盎司 = 0.0014英寸 = 0.0356毫米（mm）2盎司 = 0.0028英寸 = 0.0712毫米（mm）盎司是重量单位，之所以可以转化为毫米是因为pcb的敷铜厚度是盎司/平方英寸"PCB设计铜铂厚度、线宽和电流关系表也可以使用经验公式计算:0.15×线宽(W)=A以上数据均为温度在25℃下的线路电流承载值.导线阻抗:0.0005×L/W(线长/线宽)电流承载值与线路上元器件数量/焊盘以及过孔都直接关系参考文献：另外导线的电流承载值与导线线的过孔数量焊盘的关系导线的电流承载值与导线线的过孔数量焊盘存在的直接关系（目前没有找到焊盘和过孔孔径每平方毫米对线路的承载值影响的计算公式，有心的朋友可以自己去找一下，个人也不是太清楚，不在说明）这里只做一下简单的一些影响到线路电流承载值的主要因素。
PCB走线宽与电流的关系
PCB线宽与电流关系一、计算方法如下：先计算Track的截面积，大部分PCB的铜箔厚度为35um（不确定的话可以问PCB厂家）它乘上线宽就是截面积，注意换算成平方毫米。
有一个电流密度经验值，为15~25安培/平方毫米。
把它称上截面积就得到通流容量。
I=KT0.44A0.75（K为修正系数，一般覆铜线在内层时取0.024，在外层时取0.048T为最大温升，单位为摄氏度(铜的熔点是1060℃)A为覆铜截面积，单位为平方MIL(不是毫米mm，注意是square mil.)I为容许的最大电流，单位为安培(amp)一般 10mil=0.010inch=0.254可为1A，250MIL=6.35mm, 为8.3A二、数据:PCB载流能力的计算一直缺乏权威的技术方法、公式，经验丰富CAD工程师依靠个人经验能作出较准确的判断。
但是对于CAD新手，不可谓遇上一道难题。
PCB的载流能力取决与以下因素：线宽、线厚（铜箔厚度）、容许温升。
大家都知道，PCB走线越宽，载流能力越大。
在此，请告诉我：假设在同等条件下，10MIL的走线能承受1A，那么50MIL的走线能承受多大电流，是5A吗？答案自然是否定的。
请看以下来自国际权威机构提供的数据：线宽的单位是：Inch （inch 英寸=25.4 millimetres 毫米）1 oz.铜=35微米厚，2 oz.=70微米厚, 1 OZ =0.035mm 1mil.=10-3 inch.Trace Carrying Capacity Array per mil std 275，实验：实验中还得考虑导线长度所产生的线电阻所引起的压降。
工艺焊所上的锡只是为了增大电流容量，但很难控制锡的体积。
1 OZ铜，1mm宽，一般作 1 - 3 A电流计，具体看你的线长、对压降要求。
最大电流值应该是指在温升限制下的最大允许值，熔断值是温升到达铜的熔点的那个值。
Eg.50mil 1oz 温升1060度(即铜熔点)，电流是22.8A。
PCB铜箔厚度_走线宽度和电流的关系及爬电距离
PCB铜箔厚度、走线宽度和电流的关系及爬电距离PCB设计时铜箔厚度、走线宽度和电流的关系不同厚度不同宽度的铜箔的载流量见下表:注1 用铜皮作导线通过大电流时铜箔宽度的载流量应参考表中的数值降额50%去选择考虑再看看摘自(国防工业出版社, 毛楠孙瑛96.1第一版)的经验公式, 以下原文摘录:“由于敷铜板铜箔厚度有限,在需要流过较大电流的条状铜箔中,应考虑铜箔的载流量问题. 仍以典型的0.03mm 厚度的为例,如果将铜箔作为宽为W(mm),长度为L(mm)的条状导线, 其电阻0.0005*L/W 欧姆. 另外,铜箔的载流量还与印刷电路板上安装的元件种类,数量以及散热条件有关.在考虑到安全的情况下, 一般可按经验公式0.15*W(A)来计算铜箔的载流量.Ps -ef|grep wczPs -e|grep allegro“由于敷铜板铜箔厚度有限,在需要流过较大电流的条状铜箔中,应考虑铜箔的载流量问题. 仍以典型的0.03mm 厚度的为例,如果将铜箔作为宽为W(mm),长度为L(mm)的条状导线, 其电阻为0.0005*L/W 欧姆. 另外,铜箔的载流量还与印刷电路板上安装的元件种类,数量以及散热条件有关. 在考虑到安全的情况下, 一般可按经验公式0.15*W(A)来计算铜箔的载流量.通常各个论坛中提供经验值最多的是：1mm宽，1个盎司能走1A，较之上表降额50%更为保守.，但不等于2mm宽，1个盎司能走2A或1mm宽，2个盎司能走2A！也有不怕烫1mm宽，1个盎司能走3A这，多不推荐。
另附某公司规范(1平方毫米铜线)如下可供参考:架空明线，不大于7A。
料电源线，不大于5A。
机内单线，不大于5A。
机内线匝，不大于3A。
电路工作电压：线间距的设置应考虑其介电强度。
输入150V-300V电源最小空气间隙及爬电距离输入300V-600V电源最小空气间隙及爬电距离可靠性要求。
可靠性要求高时，倾向于使用较宽的布线和较大的间距。
PCB线宽、铜箔厚度与电流的关系
PCB线宽、铜箔厚度与电流的关系一、计算方法如下：先计算Track的截面积，大部分PCB的铜箔厚度为35um（即1oz）它乘上线宽就是截面积，注意换算成平方毫米。
有一个电流密度经验值，为15~25安培/平方毫米。
把它称上截面积就得到通流容量。
I=KT0.44A0.75 （K为修正系数，一般覆铜线在内层时取0.024，在外层时取0.048T为最大温升，单位为摄氏度(铜的熔点是1060℃)A为覆铜截面积，单位为平方MIL(不是毫米mm，注意是square mil.)I为容许的最大电流，单位为安培(A)一般10mil=0.010inch=0.254可为 1A，250MIL=6.35mm, 为8.3A二、数据:PCB载流能力的计算一直缺乏权威的技术方法、公式，经验丰富工程师依靠个人经验能作出较准确的判断。
但是对于新手，不可谓遇上一道难题。
PCB的载流能力取决与以下因素：线宽、线厚（铜箔厚度）、容许温升。
大家都知道，PCB走线越宽，载流能力越大。
在此，请告诉我：假设在同等条件下，10MIL的走线能承受1A，那么50MIL的走线能承受多大电流，是5A吗？答案自然是否定的。
请看以下来自国际权威机构提供的数据：线宽的单位是：Inch （inch 英寸=25.4 millimetres 毫米1oz.铜=35微米厚，2 oz.=70微米厚,1OZ =0.035mm ，1mil.=10-3inch.实验中还得考虑导线长度所产生的线电阻所引起的压降。
工艺焊所上的锡只是为了增大电流容量，但很难控制锡的体积。
1 OZ铜，1mm宽，一般作1 - 3 A电流计，具体看你的线长、对压降要求。
最大电流值应该是指在温升限制下的最大允许值，熔断值是温升到达铜的熔点的那个值。
Eg. 50mil 1oz 温升1060度(即铜熔点)，电流是22.8A。
导线的电流承载值，与导线线的过孔数量、焊盘，存在的直接关系（目前没有找到焊盘和过孔孔径每平方毫米对线路的承载值影响的计算公式，有心的朋友可以自己去找一下，个人也不是太清楚，不在说明），这里只做一下简单的一些影响到线路电流承载值的主要因素。
PCB线宽与电流关系基础知识
•
好的事情马上就会到来，一切都是最 好的安 排。下 午11时22分40秒下午11时22分23:22:4020.12.11
•
一马当先，全员举绩，梅开二度，业 绩保底 。20.12.1120.12.1123:2223:22:4023:22:40Dec-20
•ቤተ መጻሕፍቲ ባይዱ
牢记安全之责，善谋安全之策，力务 安全之 实。2020年12月11日 星期五11时22分40秒 Friday, December 11, 2020
线宽的单位是：Inch （inch 英寸=25.4 millimetres 毫米） 1 oz.铜=35微米厚，2 oz.=70微米厚, 1 OZ =0.035mm 1mil.=10-3inch.Trace Carrying Capacity per mil std 275
三，实验：
• 实验中还得考虑导线长度所产生的线电阻 所引起的压降。工艺焊所上的锡只是为了 增大电流容量，但很难控制锡的体积。1 OZ铜，1mm宽，一般作 1 - 3 A电流计，具 体看你的线长、对压降要求。 最大电流值应该是指在温升限制下的最大 允许值，熔断值是温升到达铜的熔点的那 个值。 Eg. 50mil 1oz 温升1060度(即铜熔点)，电 流是22.8A。
•
相信相信得力量。20.12.112020年12月 11日星 期五11时22分 40秒20.12.11
谢谢大家！
•
树立质量法制观念、提高全员质量意 识。20.12.1120.12.11Friday, December 11, 2020
•
人生得意须尽欢，莫使金樽空对月。23:22:4023:22:4023:2212/11/2020 11:22:40 PM
•
天生我材必有用，千金散尽还复来。23:22:4023:22:4023:2212/11/2020 11:22:40 PM
PCB板的线宽覆铜厚度与通过的电流对应的关系
PCB板的线宽、覆铜厚度与通过的电流对应的关系1英尺=12英寸1英寸inch=1000密尔mil1mil=25.4um1mil=1000uin mil密耳有时也成英丝1um=40uin（有些公司称微英寸为麦，--其实是微英寸）1OZ=28.35克/平方英尺=35微米PCB板铜箔载流量铜箔宽度铜箔厚度70um50um 35um4.30A 4.00A1.50mm 4.20A 3.50A 3.20A1.20mm 3.60A 3.00A2.70A2.60A 2.30A0.80mm 2.80A 2.40A 2.00A0.60mm 2.30A 1.90A 1.60A0.50mm 2.00A 1.70A 1.35A0.40mm 1.70A 1.35A 1.10A0.30mm 0.80A0.20mm 0.90A 0.70A 0.55A0.15mm 0.70A 0.50A 0.20A注1 用铜皮作导线通过大电流时铜箔宽度的载流量应参考表中的数值降额50%去选择考虑。
1、由于敷铜板铜箔厚度有限，在需要流过较大电流的条状铜箔中，应考虑铜箔的载流量问题。
仍以典型的0.03mm厚度的为例，如果将铜箔作为宽为 W(mm),长度为L(mm)的条状导线, 其电阻为0.0005*L/W 欧姆。
另外，铜箔的载流量还与印刷电路板上安装的组件种类，数量以及散热条件有关。
在考虑到安全的情况下，一般可按经验公式0.15*W(A)来计算铜箔的载流量。
2、一般PCB板的铜箔厚度为35um，线条宽度为1mm时，那末线条的横切面的面积为0.035平方毫米，通常取电流密度30A/平方毫米，所以，每毫米线宽可以流过1A电流。
箔厚度的计算印刷电路板的铜箔厚度关系到阻抗值的变化. 有了正确的铜箔厚度在Allegro 的cross section字段上,能正确的计算印刷电路板上每一根绕线的阻抗值(或宽度). 而在许多的设计手册上经常发现以盎司(oz)为单位来建议铜箔的使用, 究竟一盎司铜箔应该在Allegro 的cross section 字段上表现多少的厚度? 请看底下的说明:1. 定义: 一盎司铜箔是指一平方英呎(1 ft2)铺上重量一盎司的铜, 意即1oz/ ft2.2. 单位换算:一盎司(oz)= 0.0625 磅(pb)一磅(pb)= 454 公克(g)一英呎(ft)= 12 英吋(in)一英吋(in)= 2.54 公分(cm)一密尔(mil)=0.001 英吋(in)铜比重(密度)= 8.93 (g/cm3)3.计算:1oz 铜箔等于28.4g(≈1x0.0625x454) 1 ft2=1x (12x2.54)2=1x30.482= 929.03 (cm2)重量(W)=体积(V) x 密度(D)= 面积(A) x 高度(H) x 密度(D)28.4(g)= 929.03 x 高度(H) x 8.93高度(H)=0.00342(cm) ≈ 1.3 (mil) 一盎司铜箔厚度4. Cross Section in Allegro所以, 如果是一盎司的铜箔, 我们则用1.3mil 输入到Cross Section 的字段上1OZ盎司在线路板中的含义1OZ意思是1平方英尺的面积上平均铜箔的重量在在28.35g,用单位面积的重量来表示铜薄的平均厚度！换算方法：1平方英尺=929。
PCB 设计铜铂厚度与线宽和电流以及温升的关系
PCB设计铜铂厚度、线宽和电流关系以下总结了网上八种电流与线宽的关系公式，表和计算公式，虽然各不相同（大体相近），但大家可以在实际的PCB板设计中，综合考虑PCB板的大小，通过电流，选择一个合适的线宽。
一、PCB电流与线宽PCB载流能力的计算一直缺乏权威的技术方法、公式，经验丰富CAD工程师依靠个人经验能作出较准确的判断。
但是对于CAD新手，不可谓遇上一道难题。
PCB的载流能力取决与以下因素：线宽、线厚（铜箔厚度）、容许温升。
大家都知道，PCB走线越宽，载流能力越大。
假设在同等条件下，10MIL的走线能承受1A，那么50MIL的走线能承受多大电流，是5A吗？答案自然是否定的。
请看以下来来自国际权威机构提供的数据：供的数据：线宽的单位是：Inch（1inch=2.54cm=25.4mm）数据来源：MIL-STD-275Printed Wiring forElectronic Equipment二、PCB设计铜铂厚度、线宽和电流关系在了解PCB设计铜铂厚度、线宽和电流关系之前先让我们了解一下PCB 敷铜厚度的单位盎司、英寸和毫米之间的换算："在很多数据表中，PCB 的敷铜厚度常常用盎司做单位，它与英寸和毫米的转换关系如下：1 盎司 = 0.0014 英寸 = 0.0356 毫米（mm）2 盎司 = 0.0028 英寸 = 0.0712 毫米（mm）盎司是重量单位，之所以可以转化为毫米是因为pcb的敷铜厚度是盎司/平方英寸"PCB设计铜铂厚度、线宽和电流关系表也可以使用经验公式计算:0.15×线宽(W)=A以上数据均为温度在25℃下的线路电流承载值.导线阻抗:0.0005×L/W(线长/线宽)电流承载值与线路上元器件数量/焊盘以及过孔都直接关系另外导线的电流承载值与导线线的过孔数量焊盘的关系导线的电流承载值与导线线的过孔数量焊盘存在的直接关系（目前没有找到焊盘和过孔孔径每平方毫米对线路的承载值影响的计算公式，有心的朋友可以自己去找一下，个人也不是太清楚，不在说明）这里只做一下简单的一些影响到线路电流承载值的主要因素。
PCB走线宽度与电流大小的关系
PCB的载流能力取决与以下因素：线宽、线厚（铜箔厚度）、容许温升。
大家都知道，PCB走线越宽，载流能力越大。
先计算Track的截面积，大部分PCB的铜箔厚度为35um（不确定的话可以问PCB厂家）它乘上线宽就是截面积，注意换算成平方毫米。
有一个电流密度经验值，为15~25安培/平方毫米。
把它称上截面积就得到通流容量。
I=KT0.44A0.75（K为修正系数，一般覆铜线在内层时取0.024，在外层时取0.048；T为最大温升，单位为摄氏度(铜的熔点是1060℃)；A为覆铜截面积，单位为平方MIL(不是毫米mm，注意是square mil.)；I为容许的最大电流，单位为安培(amp)；/espier_aust/blog/item/693868dd0375abda8c102931.html---------------------------------------------------------------------------------------------------------------------- PCB设计时铜箔厚度、走线宽度和电流的关系不同厚度不同宽度的铜箔的载流量见下表:注1 用铜皮作导线通过大电流时铜箔宽度的载流量应参考表中的数值降额50%去选择考虑再看看摘自(国防工业出版社, 毛楠孙瑛96.1第一版)的经验公式, 以下原文摘录:“由于敷铜板铜箔厚度有限,在需要流过较大电流的条状铜箔中,应考虑铜箔的载流量问题. 仍以典型的0.03mm 厚度的为例,如果将铜箔作为宽为W(mm),长度为L(mm)的条状导线, 其电阻0.0005*L/W 欧姆. 另外,铜箔的载流量还与印刷电路板上安装的元件种类,数量以及散热条件有关. 在考虑到安全的情况下, 一般可按经验公式0.15*W(A)来计算铜箔的载流量.Ps -ef|grep wczPs -e|grep allegro“由于敷铜板铜箔厚度有限,在需要流过较大电流的条状铜箔中,应考虑铜箔的载流量问题. 仍以典型的0.03mm 厚度的为例,如果将铜箔作为宽为W(mm),长度为L(mm)的条状导线, 其电阻为0.0005*L/W 欧姆. 另外,铜箔的载流量还与印刷电路板上安装的元件种类,数量以及散热条件有关. 在考虑到安全的情况下, 一般可按经验公式0.15*W(A)来计算铜箔的载流量.通常各个论坛中提供经验值最多的是：1mm宽，1个盎司能走1A，较之上表降额50%更为保守.，但不等于2mm宽，1个盎司能走2A 或1mm宽，2个盎司能走2A！也有不怕烫1mm宽，1个盎司能走3A这，多不推荐。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、计算方法
先计算铜箔（Track）的截面积，大部分PCB的铜箔厚度为35um，它乘上线宽就是截面积（mm²），电流密度经验值为15~25 A/mm²。
I=KT0.44A0.75
K-------修正系数，一般覆铜线在内层时取0.024，在外层时取0.048
T-------最大温升（℃）【铜的熔点1060℃】
A-------覆铜截面积（mil ²）【不是毫mm²】
I-------允许最大电流（A）；
一般10mil=0.01inch=0.254 mm为1A
250mil=6.35mm 为8.3A
二、数据:
PCB载流能力的计算一直缺乏权威的技术方法、公式，经验丰富的电子工程师依靠个人经验能作出较准确的判断。
但对于新手，可谓遇上一道难题。
PCB的载流能力取决与以下因素：线宽、线厚（铜箔厚度）、容许温升。
PCB走线越宽，载流能力越大。
假设在同等条件下，10mil的走线能承受1A，那么50mil的走线能承受多大电流，是5A吗？答案自然是否定的。
请看以下来自国际权威机构提供的数据：线宽的单位：Inch（英寸1inch =25.4mm）；1oz.铜=35微米厚，2oz.=70微米厚,1OZ=0.035mm,1mil=10inch。
一般PCB板的铜箔厚度为35um，线条宽度为1mm时，那末线条的横切面的面积为0.035平方毫米，通常取电流密度30A/平方毫米，所以，每毫米线宽可以流过1A电流。
PC275-A的标准上有计算公式.同温升、铜箔厚度,A有关。
I = 0.0150(DT 0.5453)(A 0.7349) for IPC-D-275 Internal Traces
I = 0.0647(DT 0.4281)(A 0.6732) for IPC-D-275 External Traces
经验公式I（A）=0.15×线宽(W) ----25℃下的线路电流承载值导线阻抗公式 R（Ω）=0.0005×L/W（线长/线宽）
●电流承载值与线路上元器件数量/焊盘以及过孔都直接关系；
●导线的电流承载值与导线线的过孔数量焊盘存在的直接关系；
●导线的电流承载值与导线线的过孔数量焊盘存在的直接关系；
1、在表格数据中所列出的承载值是在常温25度下的最大能够承受的电流承载值，因此在实际设计中还要考虑各种环境、制造工艺、板材工艺、板材质量等等各种因素。
所以表格提供只是做为一种参考值。
2、在实际设计中，每条导线还会受到焊盘和过孔的影响，如焊盘教多的线段，在过锡后，焊盘那段它的电流承载值就会大大增加了，可能很多人都有看过一些大电流板中焊盘与焊盘之间某段线路被烧毁，这个原因很简单，焊盘因为过锡完后因为有元件脚和焊锡增强了其那段导线的电流承载值，而焊盘与焊盘之间的焊盘它的最大电流承载值也就为导线宽度允许最大的电流承载值。
因此在电路瞬间波动的时候，就很容易烧断焊盘与焊盘之间那一段线路，解决方法：增加导线宽度，如板不能允许增加导线宽度，在导线增加一层Solder层（一般1毫米的导线上可以增加一条0.6左右的Solder层的导线，当然也增加一条1mm的Solder层导线）这样在过锡过后，这条1mm的导线就可以看做一条 1.5mm~2mm导线了（视导线过锡时锡的均匀度和锡量），如图1所示，因此如果过锡量够均匀也锡量也够多的话，这条1mm导线就不止可以看做一条2mm的的导线了。
而这点在单面大电流板中有为重要。
图1
3、图中焊盘周围处理方法同样是增加导线与焊盘电流承载能力均匀度，这个特别在大电流粗引脚的板中（引脚大于1.2以上，焊盘在3以上的）这样处理是十分重要的。
因为如果焊盘在3mm以上管脚又在 1.2以上，它在过锡后，这一点焊盘的电流就会增加好几十倍，如果在大电流瞬间发生很大波动时，这整条线路电流承载能力就会十分的不均匀（特别焊盘多的时候），仍然很容易造成焊盘与焊盘之间的线路烧断的可能性。
图中那样处理可以有效分散单个焊盘与周边线路电流承载值
的均匀度。
最后在次说明：电流承载值数据表只是一个绝对参考数值，在不做大电流设计时，按表中所提供的数据再增加10%量就绝对可以满足设计要求。
而在一般单面板设计中，以铜厚35um，基本可以于1比1的比例进行设计，也就是1A的电流可以以1mm的导线来设计，也就能够满足要求了（以温度105度计算）。
三、实验
实验中还得考虑导线长度所产生的线电阻所引起的压降。
工艺焊所上的锡只是为了增大电流容量，但很难控制锡的体积。
1OZ铜，1mm宽，一般作1-3A电流计，具体看你的线长、对压降要求。
最大电流值应该是指在温升限制下的最大允许值，熔断值是温升到达铜的熔点的那个值。
Eg. 50mil 1oz温升1060度(即铜熔点)，电流是22.8A。
