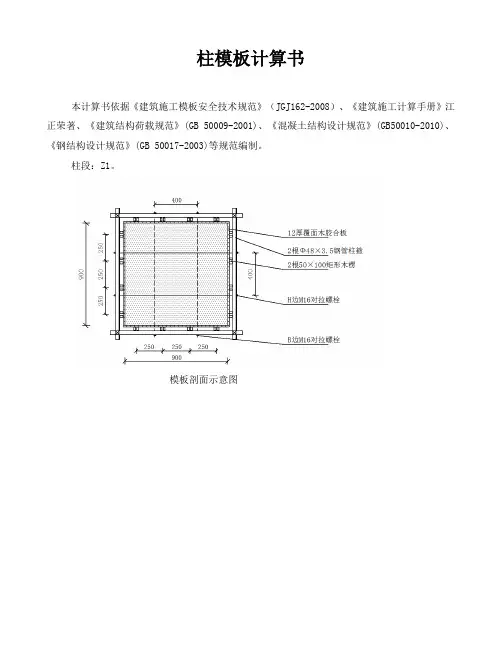

柱模板计算书

柱模板计算书

计算依据:

《混凝土结构工程施工规范》（GB50666-2011）

《建筑施工模板安全技术规范》（JGJ162-2008）《建筑结构荷载规范》（GB 50009-2012）

《混凝土结构设计规范》（GB50010-2010）

《钢结构设计规范》（GB 50017-2003）

一、参数信息

1.基本参数

2.面板参数

3.柱箍

(1) B边柱箍

(2) H边柱箍

4.竖楞

(1) B边竖楞

(2) H边竖楞

5.对拉螺栓参数

6.荷载参数

柱段：Z1。

1.荷载计算及组合

(1) 新浇砼作用于模板的最大侧压力G

4k 按下列公式计算，并取其中的较小值:

F

1=0.28γ

c

t

βV1/2

F

2=γ

c

H

其中γ

c

-- 砼的重力密度，取24.000kN/m3；

t

0-- 新浇砼的初凝时间，采用t

=200/(T+15)计算，得

200/(20+15)=5.7h；

V -- 砼的浇筑速度，取3.5m/h；

H -- 砼侧压力计算位置处至新浇砼顶面总高度，取6.3m；

β -- 砼坍落度影响修正系数，取1。

根据以上两个公式计算得到：

F

1

=71.660 kN/m2

F

2

=151.200 kN/m2

新浇砼作用于模板的最大侧压力G

4k

=min（F1，F2）=71.660 kN/m2；

砼侧压力的有效压头高度：h=F/γ=71.660/24.000=2.986m；

(2) 砼下料产生的水平荷载标准值Q

2k

Q

2k

=2kN/m2；

(3) 确定采用的荷载组合

计算挠度采用标准组合：

q=71.660×1=71.660kN/m；

计算弯矩采用基本组合：

q=0.9×1.1×(1.35×0.9×71.660+1.4×0.9×2)×1=88.691kN/m；

2.B边模板面板计算

根据实际受力情况进行电算，得到计算简图及内力、变形图如下：

143143143143143143

142

88.691kN /m

弯矩和剪力计算简图

弯矩图(kN ·m)

剪力图(kN)

143143143143143143

142

71.66kN /m

变形计算简图

变形图(mm) 经过计算得到:

最大弯矩 M= 0.192kN ·m 最大剪力：V= 7.681kN

最大变形：ν= 0.035mm 最大支座反力：F= 14.380kN (1) 面板抗弯强度计算

σ =M/W=0.192×106/5.400×104

=3.548N/mm 2

实际弯曲应力计算值 σ=3.548N/mm 2 小于抗弯强度设计值 [f]=29N/mm 2，满足要求！

(2) 面板挠度计算

容许挠度: 结构表面隐藏[ν]=l/250；

第1跨最大挠度为0.035mm ，容许挠度为0.572mm ，满足要求！ 第2跨最大挠度为0.009mm ，容许挠度为0.572mm ，满足要求！ 第3跨最大挠度为0.015mm ，容许挠度为0.572mm ，满足要求！ 第4跨最大挠度为0.013mm ，容许挠度为0.572mm ，满足要求！ 第5跨最大挠度为0.015mm ，容许挠度为0.572mm ，满足要求！ 第6跨最大挠度为0.009mm ，容许挠度为0.572mm ，满足要求！ 第7跨最大挠度为0.034mm ，容许挠度为0.568mm ，满足要求！ 各跨实际最大挠度计算值小于最大允许挠度值，满足要求！

3.H 边模板面板计算

根据实际受力情况进行电算，得到计算简图及内力、变形图如下：

137137137137138138138

138

88.691kN /m

弯矩和剪力计算简图

弯矩图(kN ·m)

剪力图(kN)

137137137137138138138

138

71.66kN /m

变形计算简图

变形图(mm) 经过计算得到:

最大弯矩 M= 0.178kN ·m 最大剪力：V= 7.413 kN 最大变形：ν= 0.029mm 最大支座反力：F= 13.880kN (1) 面板抗弯强度计算

σ =M/W=0.178×106/5.400×104

=3.306N/mm 2

实际弯曲应力计算值 σ=3.306N/mm 2 小于抗弯强度设计值 [f]=29N/mm 2，满足要求！

(2) 面板挠度计算

容许挠度: 结构表面隐藏[ν]=l/250；

第1跨最大挠度为0.029mm ，容许挠度为0.548mm ，满足要求！ 第2跨最大挠度为0.007mm ，容许挠度为0.548mm ，满足要求！

第3跨最大挠度为0.013mm，容许挠度为0.548mm，满足要求！

第4跨最大挠度为0.011mm，容许挠度为0.548mm，满足要求！

第5跨最大挠度为0.012mm，容许挠度为0.552mm，满足要求！

第6跨最大挠度为0.013mm，容许挠度为0.552mm，满足要求！

第7跨最大挠度为0.007mm，容许挠度为0.552mm，满足要求！

第8跨最大挠度为0.029mm，容许挠度为0.552mm，满足要求！

各跨实际最大挠度计算值小于最大允许挠度值，满足要求！

三、柱模板竖楞的计算

1.B边竖楞计算

B边竖楞采用1根50×100矩形木楞为一组。

竖楞的截面惯性矩I，截面抵抗矩W和弹性模量E分别为：

I=1×416.67×104= 4.167×106 mm4；

W=1×83.33×103= 8.333×104 mm3；

E=10000 N/mm2；

(一) 荷载计算及组合

计算挠度采用标准组合：

q=71.660×0.143=10.247kN/m；

计算弯矩和剪力采用基本组合：

有效压头高度位置荷载：

q=0.9× 1.1×(1.35×0.9×71.660+1.4×0.9×2) ×0.143=12.683kN/m；

有效压头高度位置以下荷载：

q=0.9×1.1×1.35×0.9×71.660×0.143=12.326kN/m；

柱子顶部荷载：

q=0.9×1.1×1.4×0.9×2×0.143=0.357kN/m；

(二) 内力计算

竖楞直接承受模板传递的荷载，根据实际受力情况进行电算，得到计算简图及
