构造剖面图绘制操作
第6章 建筑剖面图的绘制
1500 600 900 1500 400
5.800 5.400
3.900 3.000 2.400
0.900 ± 0.000
-0.450
➢ 绘制建筑剖面图之前，首先要对绘图环境进行设置，包括 设置单位、图层设置和设置图形界限等。
➢ 本实例的别墅剖面图包括底层剖面、二层剖面、夹层剖面 和屋顶剖面3个部分，适宜自下而上分别绘制各层剖切面 ，然后把它们拼接成整体剖面。在绘制建筑剖面图的过程 中，对于建筑物剖面相似或相同的图形对象，一般需要灵 活应用复制、镜像、阵列等操作，才能快速地绘制出建筑 剖面图。
➢ 根据规范规定，剖面图的剖切部位应根据图纸的用途或设计深度，在平 面图上选择空间复杂、能反映全貌、构造特征，以及有代表性的部位剖 切。剖面图常用一个剖切平面剖切，有时也可转折一次，用两个平行的 剖切平面剖切。剖切符号一般应画在底层平面图内，剖视方向宜向左、 向上，以便于看图。
➢ 投射方向一般宜向左、向上、 当然也要根据工程情况而定。 剖切符号在底屋平面图中，短 线的指向为投射方向。剖面图 编号标在投射方向一侧，剖切 线若有转折，应在转角的外侧 加注与该符号相同的编号。
➢ 本实例的别墅二层建筑剖面与底层剖面不 相同，门窗位置和大小都不相同，应单独 绘制。绘制方法基本上和绘制底层剖面图 相同。
➢ 由于别墅夹层和屋顶位于同一高度上，并 且在同一平面上反映了相应的内容，因而 可以同时绘制。接下来讲述别墅夹层和屋 顶剖面图的绘制步骤和方法。
➢ 别墅每层剖面图绘制完成后，要对其进行组合，并添加尺 寸标注、适当的文字说明等。接下来讲别墅剖面图其他部 分的绘制步骤和方法。
➢ 建筑剖面图的绘制内容主要包括：
建筑剖面图内应包括剖切面和投影方向可见的建筑构造、构配件以及必要的尺寸、标高等。 房屋内部空间组合与室内层高，如建筑物内部情况、各部位的高度、房间进深（或开间）、走
构造地质学实验绘制褶皱地区剖面图
褶皱转折端形态恢复
弧线法作褶皱剖面
转折端的近似作图法
两法线近乎平行时的近似作图法
150 150
100 50
K
1
1
7、整1饰0 图件 50 P3
P3 74
T2 泥
（1A）按岩性画岩性花纹符号，岩性花纹符号的长度B应
该短于不同时代的地层3界5 线尖；峰
T1 灰
（2）标注地层时代、地层产状、剖面方位、图名、比P3 页
100 P3 P2 50
0
150 100 50
150 100 50
5．绘出地形剖面 绘制方法见实习五。
把剖面 线与所有地 形等高线的 交点投影到 “基线-海
T3
T2
K 10
A
T1 50
尖峰地区地形地质图
1∶10000
T2
T1 P3
T3
T2
T1
74
35 尖峰
拔柱”投影
系中，用圆
滑的曲线连
接各投影点，海拔（m）
S1 下志留统板岩
O3 上奥陶统灰岩
30 地层产状
70 倒转地层产状
200
150 K
100 T2 50
T1
0
P2 P3
A—B地质剖面图
尖峰
P3
P2
P3
T2 T1
P3 页岩
P2
P2 砂岩
海拔（m）
E
B 200
150
100 P3 P2 50
0
3、用铅笔标出剖面线所通过的褶皱位置
在剖面线上用铅笔标出背斜（如“∧”）和向斜（如“∨”）的位置。
对剖面附近的次级褶皱沿其轴迹线(褶皱轴)与剖面相交处，用同样方法标出
地形剖面图绘图步骤
地形剖面图绘图步骤地形剖面图绘图是一项重要的制图技术，它能够将地形高程信息以直观的方式呈现出来，为研究地质构造、地貌变化等方面提供了极大的帮助。
本文章将详细介绍地形剖面图绘图的步骤及技巧。
一、准备工作1、选好地图和工具绘图前需要选好要绘制的地图以及所需的绘图工具，常见地图有地形图、地形航图以及卫星图等，绘图工具包括铅笔、橡皮擦、曲线尺、直角尺、剪刀和胶水等。
2、测量高程数据地形剖面图的制作需要依赖高程数据，测量高程数据可以通过使用气压计、高程仪和GPS等测量仪器，也可以通过查询公开数据等渠道获取。
二、绘制步骤1、制作底图首先在白纸上画一个较大的矩形框，矩形框的大小应该与所选地图相对应，用比较浅的颜色(如灰色)填充整个矩形框，在一侧留出足够的空间来标注地图比例尺及坐标轴。
2、剪切海拔数据将已测得的高程数据打印出来，用剪刀剪切成若干同样长度的条形数据，条形数据的宽度视情况而定，一般会在10mm到40mm之间，尽量保证数据的精细度和可读性。
3、粘贴高程数据将已剪切的高程数据按照从左到右、上到下的顺序粘贴在底图上，保证相邻两个高程数据间的高度差为恒定值，可以用直角尺进行校正。
4、连接粘贴好的高程数据用曲线尺沿着粘贴好的高程数据轨迹绘制一条平滑的曲线，形成地形剖面图的轮廓线，曲线尺的弯曲度应该尽量小，以便绘制出更为真实的地形地貌。
5、标注轮廓线和坐标轴在轮廓线和底图上分别标注坐标轴和方向，使用比较明显的颜色进行标注，以便观察和理解。
三、注意事项1、精确测量高程数据地形剖面图的制作需要依赖精确的高程数据，因此在测量数据时一定要保持高度的精细度和准确性，避免误差可能带来的影响。
2、保持图纸清晰图纸清晰度对于地形剖面图的制作至关重要，因此切忌过度擦拭和涂改，以免影响绘图效果。
3、注意标注比例尺地形剖面图中的比例尺一定要标注清晰准确，保证观测者可以一目了然，对于研究工作和实际应用具有重要的帮助作用。
四、总结通过以上几个步骤，我们可以轻松地完成地形剖面图的制作，掌握这项技能对于地质勘探、地形变化研究等方面都非常重要，希望大家可以认真学习和应用。
建筑剖面图绘制
剖切线经过车库、卫生间、过道和卧室，二层剖切线经过北侧卧室、 卫生间、过道和南侧卧室。2-2剖切位置中一层剖切线经过楼梯间、 过道和客厅，二层剖切线经过楼梯间、过道和主人房。剖视方向向左。
11.2.2 1-1剖面图绘制
11.2.3 2-2剖面图绘制
11.1.3 剖切位置及投射方向的选择
根据规范规定，剖面图的剖切部位应根据图纸的用途或设计深度，在 平面图上选择空间复杂、能反映全貌、构造特征，以及有代表性的部 位剖切。
投射方向一般宜向左、向上，当然也要根据工程情况而定。剖切符号 标在底层平面图中，短线的指向为投射方向。剖面图编号标在投射方 向一侧，剖切线若有转折，应在转角的外侧加注与该符号相同的编号。
第11章 建筑剖面图绘制
建筑剖面图是指用一个假想的剖切面将房屋垂直剖开所得到的投影图。 建筑剖面图是与平面图和立面图相互配合表达建筑物的重要图样，它 主要反映建筑物的结构形式、垂直空间利用、各层构造做法和门窗洞 口高度等情况。
11.1 建筑剖面图绘制概述
本节向读者简要归纳建筑剖面图的概念、图示内容、剖切位置、投射 方向，以及一般绘制步骤等基本知识，为下一步结合实例讲解 AutoCAD操作作准备。
11.1.1 建筑剖面图概述
建筑剖面图就是假想使用一个或多个垂直于外墙轴线的铅垂剖切面，将 建筑物剖开后所得的投影图，简称剖面图。剖面图的剖切方向一般是横 向（平行于侧面），当然这也不是绝对的要求。剖切位置一般选择在能 反映出建筑物内部构造比较复杂和典型的部位，并应通过门窗的位置。 多层建筑物应该选择在楼梯间或是层高不同的位置。剖面图上的图名应 与平面图上所标注的剖切符号的编号一致，剖面图的断面处理和平面图 的处理相同。一个建筑剖面图示例如图所示。

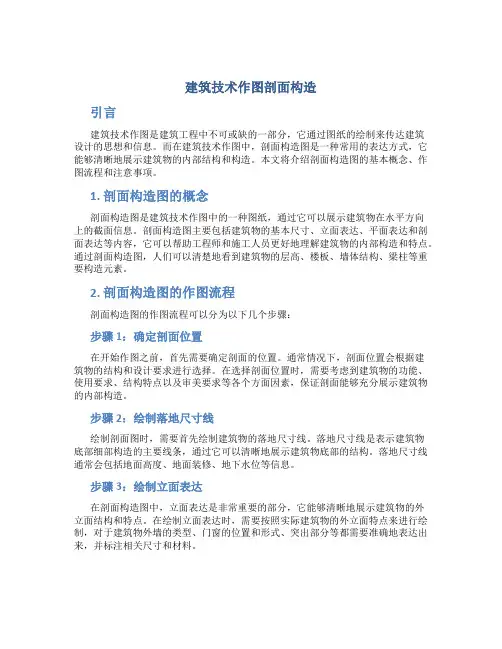

建筑技术作图剖面构造
建筑技术作图剖面构造引言建筑技术作图是建筑工程中不可或缺的一部分，它通过图纸的绘制来传达建筑设计的思想和信息。
而在建筑技术作图中，剖面构造图是一种常用的表达方式，它能够清晰地展示建筑物的内部结构和构造。
本文将介绍剖面构造图的基本概念、作图流程和注意事项。
1. 剖面构造图的概念剖面构造图是建筑技术作图中的一种图纸，通过它可以展示建筑物在水平方向上的截面信息。
剖面构造图主要包括建筑物的基本尺寸、立面表达、平面表达和剖面表达等内容，它可以帮助工程师和施工人员更好地理解建筑物的内部构造和特点。
通过剖面构造图，人们可以清楚地看到建筑物的层高、楼板、墙体结构、梁柱等重要构造元素。
2. 剖面构造图的作图流程剖面构造图的作图流程可以分为以下几个步骤：步骤1：确定剖面位置在开始作图之前，首先需要确定剖面的位置。
通常情况下，剖面位置会根据建筑物的结构和设计要求进行选择。
在选择剖面位置时，需要考虑到建筑物的功能、使用要求、结构特点以及审美要求等各个方面因素，保证剖面能够充分展示建筑物的内部构造。
步骤2：绘制落地尺寸线绘制剖面图时，需要首先绘制建筑物的落地尺寸线。
落地尺寸线是表示建筑物底部细部构造的主要线条，通过它可以清晰地展示建筑物底部的结构。
落地尺寸线通常会包括地面高度、地面装修、地下水位等信息。
步骤3：绘制立面表达在剖面构造图中，立面表达是非常重要的部分，它能够清晰地展示建筑物的外立面结构和特点。
在绘制立面表达时，需要按照实际建筑物的外立面特点来进行绘制，对于建筑物外墙的类型、门窗的位置和形式、突出部分等都需要准确地表达出来，并标注相关尺寸和材料。
步骤4：绘制平面表达平面表达是剖面构造图的另一个重要组成部分，它能够展示建筑物在平面上的布局和结构。
在绘制平面表达时，需要按照实际建筑物的布局和设计要求来进行绘制，包括房间的位置、功能分区、门窗位置、楼梯位置等。
同时，在平面表达中也可以标注一些重要的尺寸和定位参数，以便施工人员进行参考和操作。
实验七：油田构造剖面图的编绘
实验七油田构造剖面图的编绘一、目的油田构造剖面图，表示油田沿剖面方向的构造形态、断层分布、性质及地层厚度变化情况。
是编制油层地下构造图和设计新井的必须资料。
也是油田地质的基础图件之一。
二、提供之资料1、江一区地层分层数据表。
2、江一区E S42顶面构造图。
三、要求1、剖面方向及长度：Ⅰ剖面：11- 6 ～ 9-3井地面井位连线延长75米。
Ⅱ剖面：9-5 ～ 8-4井地面井位连线延长75米。
2、各剖面所用井资料：Ⅰ剖面：11-6、10-4、9-4、9-3井。
Ⅱ剖面：11-6、9-5、8、8-4井。
3、以海拔-500米为水平线作Ⅰ、Ⅱ构造剖面图。
纵、横比例尺为1：5000。
4、判断该断层形成时间。
四、作图步骤1、在江一区E S42顶面构造图上，根据所要求方位、长度画出剖面线。
2、根据井位校正的原则，将所有不在剖面上的井校正至剖面上。
3、在剖面图上按要求，由西往东（由北往南）排列各井。
4、按作图比例尺，将各井井深、分层数据、断点深度标注在图上。
5、组合断层、连接断层线、地层界线、完善构造剖面图。
五、准备工作1、复习第四章有关构造剖面图的内容。
2、25×30cm方格纸二张、直尺、铅笔。
六、思考题1、为了提高剖面图的精度，将剖面附近的井校至剖面上，如何进行校正？2、剖面图上断层附近的地层界线应如何连？3、综合分析江一区地层分层数据表（地层对比结果）、实验五、实验六、实验七资料，写出江一区地层、构造小结。
江一区位于江汉拗陷西部，蚌湖生油凹陷的西斜坡，该区地层概况见表7-1，沙河组生油门限深度为2200m，该区沙河组砂岩发育，砂体所处相带为滩、坝相，主要目的层为沙四2油组，含油砂岩以粉砂岩为主，少量细砂岩。
砂岩中碎屑含量平均值为：石英50-60%；长石20-30%；岩块20%左右，分选系数1.29-2.38。
胶结物含量10%左右，成分以灰质、泥灰质为主。
胶结类型主要为接触式。
砂岩储油物性较好，孔隙度25%左右，渗透率600×10-3μm2。
剖面图的内容和画法
一、剖面图形成
1、剖面图概念：假想旳竖直平面把房屋剖开，移去接近观察者 旳部分，对剩余部分按正投影原理绘制旳正投影图。
2、剖面图旳数量： 依房屋和室内设计旳详细情况而定。
3、剖切位置： 最为有效旳部位（应充分体现构造、构造、家具、设备和陈 设—体现设计意图，要求设计中最复杂、最精彩、最具有代 表性）。
（4）墙面、柱面旳材料与做法
举例
4、绘制注意问题： （1）正确标注剖切符号---剖切位置线和剖视方向线都是短粗线Leabharlann 2）剖切面最佳贯穿平面图旳全宽或全长
（3）剖切面不要穿过柱子和墙体
（4）剖切面转折---最多转折一次
（5）垂直界面为转折面或曲面
二、剖面图旳主要内容
（一）轴线、轴线编号、轴线间尺寸、总尺寸 （二）被剖墙体及其上旳门、窗、洞口，顶、底界面旳轮廓线
主要标高，空间净高 （三）被剖固定家具、固定设备、隔断、台阶、栏杆、花槽
水池等，它们旳定位尺寸及其他必要旳尺寸。 （四）剖切方向看到旳墙、柱、门、窗、家具、陈设、家电等 （五）垂直界面（墙、柱等）旳材料和做法 （六）索引符及编号 （七）图名及百分比
三、剖面图旳画法
（1）作为剖面图外轮廓旳墙体、楼地面、楼板和顶棚
（1）作为剖面图外轮廓旳墙体、楼地面、楼板和顶棚
（2）处于正面旳柱子、墙面以及按正投影原理能够投影到画 面上旳全部构件。如门、窗、隔断、窗帘、灯具、家具等。
（3）能够看到旳家具、陈设、设备与设施 家具：能够移动旳床、桌、椅、凳、沙发和柜架等 陈设： 金鱼缸、盆花、架上雕塑等 设备与设施：浴盆、便器、水池、壁柜、吊柜、服务台等
建筑剖面图绘制标准
标注尺寸
在剖面图中标注各个部位和结构的尺 寸，以便了解建筑物的大小和比例。
标注标高
根据建筑物的实际标高，在剖面图中 进行标注，以便了解建筑物内部各部 位的高度和相对位置。
添加文字说明
添加图名和比例尺
在剖面图的合适位置添加图名和比例尺 ，以便识别图纸的类型和使用范围。
VS
添加文字注释
对剖面图中需要特别说明的部位或结构， 添加相应的文字注释，以便更好地理解图 纸内容。
企业内部标准
企业根据自身实际情况和项目需求制定的剖 面图绘制标准，用于规范企业内部剖面图绘 制工作。
企业内部流程
企业制定的剖面图绘制流程，确保剖面图绘 制工作有序、高效进行。
03 剖面图的绘制要点
注意比例尺
01
比例尺是剖面图的重要参数，它 决定了图纸上物体的大小与实际 物体的大小之间的关系。
02
正确使用比例尺可以帮助读者更 好地理解图纸，并能够准确地测 量和比较尺寸。
突出主要内容
在剖面图中，应将主要内容放在显眼 的位置，并使用粗线条、大字体或鲜 明的颜色来突出显示。
剖面图的种类
01
02
03
纵向剖面图
沿着建筑物的高度方向进 行剖切，表示建筑物的垂 直结构。
横向剖面图
沿着建筑物的宽度或深度 方向进行剖切，表示建筑 物的水平结构。
立面剖面图
在建筑物的立面上进行剖 切，表示建筑物的垂直结 构和构造。
剖面图绘制的基本原则
准确性
剖面图必须准确地表示建筑物 的内部结构和构造，包括各个 楼层的高度、梁板的位置和尺
通过剖面图，设计师可以更好地了解建筑物的内部空间关系和细节设计，从而优化设计方案，提高建筑物的使用 价值和审美价值。
剖面图绘制方法
剖面图绘制方法剖面图1.剖面图基本概念与画法在画建筑形体的投影时，形体上不可见的轮廓线在投影图上需用虚线画出。
这样，对于内形复杂的建筑物，例如一幢房屋，内部有各种房间、走廊、楼梯、门窗、基础等，如果都用虚线来表示这些看不见的部分，必然形成图面虚实线交错，混淆不清，既不变于标注尺寸，也容易产生差错。
一些构配件也存在同样的问题。
长期的生产实践证明，解决这个问题的好办法，是假想将形体剖开，让它的内部构造显露出来，使形体看不见的部分变成了看得见的部分，然后用实线画出这些内部构造的投影图。
图1是钢筋混凝土双柱杯型基础的投影图。
这个基础有安装柱子用的杯口，在V、W投影上都出现了虚线，使图面不清晰。
假想用一个通过基础前后对称平面的剖切平面P将基础剖开，然后将剖切平面P连同它前面的半个基础移走，将留下来的半个基础，投影到与剖切平面P平行的V投影面上（图2），所得的投影图，称为剖面图（图2）。
现比较图1的V投影和图2的剖面图，就可看到在剖面图中，基础内部的形状、大小和构造，例如杯口的深度和杯底的长度都表示的一清二楚。
必须注意，由于剖切是假想的，所一部分。
在画另一个投影时，则应按完整的形体画出。
从上述各图可以看出，形体剖开之后，都有一个截口，即截交线围成的平面图形，称为断面。
在剖面图中，规定要在断面上画出建筑材料图例，以区分断面（剖到的）和非断面（看到的）部分。
各种建筑材料图例必须遵照“国标”规定的画法。
图2的断面上，所画的是钢筋混凝土图例。
由于画出材料图例，所以在剖面图中还可以知道建筑物是用什么材料做成的。
在不指明材料时，可以用等间距、同方向的450细斜线来表示断面。
作剖面图时，一般都使剖切平面平行于基本投影面，从而使断面的投影反映实形。
同时，要使剖切平面尽量通过形体上的孔、洞、槽等隐蔽形体的中心线，将形体内部尽量表示清楚。
剖切平面平行于V面时，作出的剖面图称为正立剖面图，可以用来代替原来带虚线的正立面图；剖切平面平行于W面时，所作的剖面图称为侧立剖面图，也可以用来代替侧立面图。
剖面图—剖面图的绘制(工程制图)
杯形基础的局部剖面图
局部剖面图及分层局部剖面图
波浪线表示物体断裂处的边界线的投影，所以波浪线不应与任何图线重合，也不能超出 轮廓线之外。
分层剖切主要用来表达物体各层不同的构造做法，一般不标注。
半剖面
例如: 将钢 筋混凝土基础的 主视图（V 投影） 改为全剖面图， 侧视图（W投影） 画成半剖面图。
阶梯剖面图
用两个或两个以上相互平行的剖切平面 适用范围：适合于表达内部结构的对称中心线不在同一 来剖开物体，所得到的剖面图，称为阶梯剖 对 称平面上的形体。 面图。
局部剖面图及分层局部剖面图
视图已经将其外形表达清楚而内部结构相对比较复杂
的形体。
半剖面
1.一半画成外形图，另一半画剖面图。当物体具有对称平面时，向 垂直于对称平面的投影面投射时所得的图形，以对称符号为界，一半 画成外形图（一般不画虚线），另一半画剖面图。
2.适用于具有与投影面垂直的对称平面，且其内、外均需表达的物 体。
3.习惯上： 4.当对称中心线是竖直线时，其右边画剖面图，左边画外形； 2.当对称中心线是水平横线时，其下边画剖面图，上边画外形；
《工程制图》
物体在空间中各个面的投影，但是当物体的内部形状较复杂时， 就会在图中出现较多的虚线，虚线与实线交错、重叠的现象，从而影 响了图形的清晰，同时也不便于标注尺寸和表达物体内部材料。为此， 为解决这一问题，工程上常采用剖切的方法。在制图时，对于物体的 内部结构形状，常采用剖面图来表达。
剖面图的画法
(1)确定剖切平面的位置 所取的剖切平面应是投影面平行面 剖切平面应尽量通过形体的孔、槽等结构的 轴线或对称面
(2)画剖面剖切符号并进行标注 在投影图上的相应位置画上剖切符号并进行 编号
建筑剖面图绘制标准
案例一：住宅楼剖面图绘制
总结词
比例尺合适
详细描述
剖面图的比例尺应与建筑物的实际尺寸相匹配，以便于准确表达建筑物的空间关系和结构特点。
案例一：住宅楼剖面图绘制
总结词：标注清晰
详细描述：剖面图上的标注应清晰易读，包括文字说明、尺寸标注、图例等，以便于施工人员理解和 操作。
案例一：住宅楼剖面图绘制
总结词
性。
案例三：博物馆剖面图绘制
总结词
展示文化特色
详细描述
博物馆剖面图应突出展示博物馆的文化特色，通过布局 、装饰等手段展示展品的特点和价值。
案例三：博物馆剖面图绘制
总结词
注重空间利用
详细描述
博物馆剖面图应注重空间利用，合理规划展厅布局、 通道宽度等，以提高博物馆的使用效率。
案例三：博物馆剖面图绘制
准确性
剖面图应准确地反映建筑物的内部结 构和构造，不得有任何夸大或缩小。
清晰性
剖面图的线条应清晰、简洁，标注应 准确、完整，以便读者能够清晰地理 解剖面的内容。
完整性
剖面图应包括所有必要的细节和信息， 如墙体、楼板、梁、柱等主要构件的 厚度、材料和尺寸等。
规范性
剖面图的绘制应符合相关的制图规范 和标准，如线型、比例、标注等。
细节处理
剖面图的细节处理应考虑图纸的比例 和尺寸，使用适当的线条和阴影效果 ，突出建筑物的内部构造和层次感。
剖面图的细节处理应注重图纸的美观 和易读性，以便读者更好地理解和分 析建筑物的内部构造。
03
剖面图的标准规范
比例尺的确定
总结词
比例尺是剖面图的关键要素，用于表 示剖面图与实际建筑的比例关系。
商业中心剖面图应考虑人流导向，合理规划商铺布局、通 道宽度等，以提升商业中心的吸引力和使用效率。
剖面图与简化画法
用粗实线表示剖切到的轮廓线，注意 与原有轮廓线的区分。
标注剖面符号和尺寸
标注剖面符号
在剖切到的部位标注相应的剖面 符号，如钢筋混凝土、砖墙、木
材等。
标注尺寸
在剖面图中标注必要的尺寸，如高 度、宽度、厚度等，以便于施工和 制作。
标注其他信息
根据需要，在剖面图中标注其他相 关信息，如标高、索引符号等。
剖面图绘制方法和步骤
掌握了绘制剖面图的基本方法和 步骤，包括确定剖切位置、绘制 剖切符号、绘制剖面图形等。
简化画法的应用
学习了简化画法在工程设计中的 应用，如用简化的线条表示复杂 的结构，提高绘图效率。
分享学习心得和体会
理论与实践相结合
通过本次课程的学习，我深刻体会到理论与实践相结合的重要性。只有将理论知识应用到实际工程中，才能 真正掌握剖面图和简化画法的技能。
选择剖面位置
在建筑物或构筑物的适当 部位选择剖面位置，以充 分展示内部构造和层次关 系。
考虑视图的表达
剖面位置应便于绘制视图， 并尽量减少虚线和不必要 的细节。
绘制剖面轮廓线
确定剖切范围
根据剖面方向和位置，确定需要剖切 的范围，包括建筑物、构筑物、地形 等。
绘制剖切线
绘制剖面材料图例
根据剖切到的材料类型，选择合适的 材料图例进行绘制。
随着工程技术的不断发展，剖面 图和简化画法的应用也将更加广 泛。我将继续深入学习和掌握更 多相关技能，以适应不断变化的 工程需求。
关注新技术和新方法
积极参与实践项目
随着计算机技术的不断进步，新 的绘图技术和方法将不断涌现。 我将关注这些新技术和新方法的 发展动态，及时学习和掌握它们， 以提高自己的竞争力。
表示切割面的线条，通 常使用粗实线表示。
剖面图的画法
复杂而内部结构匀称,若用全剖完全剖开 后就无法表示清楚它的外形,这时可保留 原投影图的大部分,而只将局部地方画成 剖面图. 如图所示:
注意:投影图和局部剖面 之间要用细波浪线分界( 徒手作)
局部剖面直接位于投影图 中可不标注
注意:旋转剖面图必须. 作标注.
如图:
剖切位置线-粗实线(6-10mm) 剖视方向线-粗实线(4-6mm)
阿拉伯数字
注意:若剖切平面在形体的对称平面上,而 且剖面图直接位于基本视图位置则可不 作任何标注.
如图所示:
正立剖面图 侧立剖面图
常用的几种剖面图
全剖面图 局部剖面图 半剖面图 阶梯剖面图 旋转剖面图
半剖面图
概念:当形体的内外结构在某投影方向上 有公共对称面,这时可以以对称平面为界 一半画出外形图一半画出剖面图,这种图 形称为半剖面图.
优点:既可表示外形,又可将内部结构表示 出来.
如图:
注意:1作半剖面图形体必须是
对称的.
2半剖点划线)作为 分界线且标上对称符号.
剖面图的画法
剖面图的产生
如图:
剖面图概念
假想用平行于投影面的平面通过形体的 孔洞将形体切开,然后将剖切平面与观察 者之间的部分拿走,将剩余部分向投影面 投影所得图形即剖面图.
剖面图的表示方法
图形 :只画剖到部分及未剖到但投影可见部分投影
线型 标注
:剖到部分(即断面)轮廓线用粗实线表示,未剖 到但投影可见线用中粗线表示,断面符号用细线.
全剖面图
概念:用一个剖切平面将形体全部剖开,所 得投影图.
适用范围:一般用于形体不对称,或虽然对 称但外形简单或者是在其它投影图中已 将外形表达清楚的形体.
第8章建筑剖面图的绘制
AutoCAD建筑设计与范例应用
实例分析 主要知识点 设计流程 绘制建筑物剖面图准备 建筑剖面图绘制流程
AutoCAD建筑设计与范例应用
实例分析
设计方法分析 设计思路分析
AutoCAD建筑设计与范例应用
பைடு நூலகம்
实例分析
设计方法分析
建筑剖面图是建筑施工图中的重要内容，它和平面图及立面图配合在一起，才 能使人更加清楚地了解建筑物的总体结构特征。 剖面图的剖切位置一般是选取在内部结构和构造比较复杂或有变化、有代表性 的部位，剖面图的数量视建筑物的复杂程度和实际情况而定。在本章中采用的 实例剖面的剖切位置是建立在通过出入口、门厅和楼梯等部位的平面上的，也 是房屋内结构比较复杂、变化较多的部位，反映的内容也比较多。 通常对于一栋建筑物而言，一个剖面图是不够的，往往需要在几个有代表性的 位置都绘制剖面图，这样才可以完整地反映楼层剖面的全貌。 在对建筑物进行剖切时，还允许合理地转折剖切，以期在一张剖面图上表现更 多的内容。
AutoCAD建筑设计与范例应用
实例分析
设计思路分析
同建筑立面图相似，建筑剖面图可以由建筑平面图直接生成。一般情况下，由建筑平面 图直接生成剖面图的方法简便、直观，效率较高，但出现的错误也较多，生成以后还需 要用AutoCAD的相关命令进行修改。这种绘图方法适用于从底层开始向上逐层设计， 相同的部分逐层向上阵列或复制，最后再进行编辑和修改即可。 此外，还可以采用以生成的平面图为基础，依据立面设计提供的层高、门窗等有关情况， 将剖面图中剖切到或看到的部分保留之后，再从剖切线位置将与剖视方向相反的部分剪 去，并给剩余部分指定基高和厚度，得到剖面图三维模型的大体框架并以其为基础生成 剖面图。 如果要想用计算机完全精确地绘制剖面图，也可把整个建筑物建成一个实体模型，但这 样作的缺陷是：必须详尽地将建筑物内外构件全部建成三维模型，不但工作量大，而且 还会占用相当大的计算机空间和耗费大量的处理速度。此种方法比较繁琐，一般不使用。
建筑剖面图的绘制建筑剖面图绘制骤如下PPT学习教案
⑶加深图线或上墨，并标注尺寸、标高和文 字说明。
第16页/共26页
建筑剖面图的绘制
应用实例 建筑剖面图的绘制方法和步骤
⑴画地坪线、定位轴线、底层地面线、各层的 楼面线、楼面
第17页/共26页
建筑剖面图的绘制
应用实例 建筑剖面图的绘制方法和步骤
⑵画剖面图门窗洞口位置、楼梯平台、女儿墙、檐口及 其他可见轮廓线
２畅剖面图中室内外地面用线表示，地面 以下部分一般。剖到的墙身、
楼板、屋面板、楼梯段、楼梯平台等轮廓
线用线表示。未剖切到但可见的门窗洞、
楼梯
第20页/共26页
段、楼梯扶手和内外墙的轮廓线用线表示。
【例题分析】 ［例１］ 根据所给１—１ 剖面图，
将有关内容填入表中。
第21页/共26页
第22页/共26页
地面以下的基础一般不画出。
建筑剖面图表示室内家具、卫生设备等设备 的配置情况。室内的墙面、楼地面、吊顶等 室内装修的做法和建筑平面图一样，一般直 接用文字标明，或用明细表、材料做法表表 示，也可以另用详图表示。
第12页/共26页
三、剖面图 • 1的. 主图要名、内比容例：图名应与底层
平面图上标注的剖切符号编号一 致。
第18页/共26页
建筑剖面图的绘制
应用实例 建筑剖面图的绘制方法和步骤
⑶画各种梁的轮廓线以及断面。 ⑷画楼梯、台阶及其他可见的细节构件，并且绘出 楼梯的材质。 ⑸画尺寸界线、标高数字和相关注释文字。⑹画索 引符号及尺寸标注
第19页/共26页
练习p36
【课前练习】 填空题 １畅建筑剖面图的形成。
• 2. 定位轴线及其尺寸。
• 3. 剖切到的屋面(包括隔热层 及吊顶)、楼面、室内外地面(包 括台阶、明沟第1及3页/共散26页 水等)，剖切 到的内外墙身及其门、窗(包括
绘制图样—识别剖面图的种类及画法(工程制图)
例 如下图所示，根据台阶的三视图，绘制其剖面图
解：（1）作图分析 （2）作图步骤：
1）根据分析确定剖切平面P的位置， 并在台阶正立面图上进行标注 2）根据投影规律，作出右半部台 阶的则面投影； 3）填绘断面材料图例； 4）注写图名
当用一个剖切平面不能将形体上需要表达的内部结构都剖切到时，可用两个或两个以上相互平 行的剖切平面剖开物体，所得到的剖面图称为阶梯剖面图。
剖面图的种类
3、阶梯剖面图
当用一个剖切平面不能将形体上需要表达的内部结 构都剖切到时，可用两个或两个以上相互平行的剖 切平面剖开物体，所得到的剖面图称为阶梯剖面图。
未被 切到
断面
2.剖面图的表达
确定剖切平面的位置 作形体的剖面图，首先应确定剖切平面的位置，使剖切后得到的剖面图清晰反映实形、便于 理解内部的构造组成，并对剖切形体来说应具有足够的代表性。故在选择剖切平面位置时除 应注意使剖切平面平行于投影面外，还需要使其经过形体有代表的位置，如孔、洞、槽位置 （孔、洞、槽若有对称性则应经过其中心线）。
剖面图的种类
4、分层局部剖面图
在建筑工程和装饰工程中，为了表示楼面、屋面、墙面及地面等的构造和所用材料，常用分层 剖切的方法画出各构造层次的剖面图，称为分层局部剖面图。
剖面图的种类和画法
(1)确定剖切平面的位置 所取的剖切平面应是投影面平行面
剖切平面应尽量通过形体的孔、槽等结构的轴线或对称面 (2)画剖面剖切符号并进行标注
由于剖面图本身不能反映剖切平面的位置，就必须在其他投影图上标出剖切平面的位置及剖切形 式。在建筑工程图中用剖切平面符号表示剖切平面的位置及其剖切开以后的投影方向。《房屋建 筑制图统一标准》中规定剖切符号由剖切位置线、剖视方向线组成，均以粗实线绘制。
