功率因数的补偿方法
功率因数低的影响及补偿方式

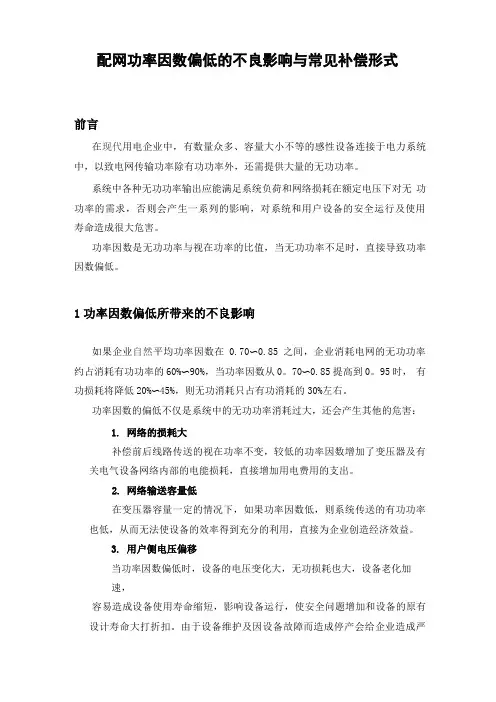

配网功率因数偏低的不良影响与常见补偿形式前言在现代用电企业中，有数量众多、容量大小不等的感性设备连接于电力系统中，以致电网传输功率除有功功率外，还需提供大量的无功功率。
系统中各种无功功率输出应能满足系统负荷和网络损耗在额定电压下对无功功率的需求，否则会产生一系列的影响，对系统和用户设备的安全运行及使用寿命造成很大危害。
功率因数是无功功率与视在功率的比值，当无功功率不足时，直接导致功率因数偏低。
1功率因数偏低所带来的不良影响如果企业自然平均功率因数在0.70〜0.85之间，企业消耗电网的无功功率约占消耗有功功率的60%〜90%，当功率因数从0。
70〜0.85提高到0。
95时，有功损耗将降低20%〜45%，则无功消耗只占有功消耗的30%左右。
功率因数的偏低不仅是系统中的无功功率消耗过大，还会产生其他的危害：1.网络的损耗大补偿前后线路传送的视在功率不变，较低的功率因数增加了变压器及有关电气设备网络内部的电能损耗，直接增加用电费用的支出。
2.网络输送容量低在变压器容量一定的情况下，如果功率因数低，则系统传送的有功功率也低，从而无法使设备的效率得到充分的利用，直接为企业创造经济效益。
3.用户侧电压偏移当功率因数偏低时，设备的电压变化大，无功损耗也大，设备老化加速，容易造成设备使用寿命缩短，影响设备运行，使安全问题增加和设备的原有设计寿命大打折扣。
由于设备维护及因设备故障而造成停产会给企业造成严重的经济损。
4.加收力率电费（罚款）我国供用电规则规定，工业用户和装有带负荷调整电压装置的电力用户，功率因数应达到0。
9以上;凡是功率因数达不到上述规定的用户，电业部门对其加收一部分电费一一力率电费（罚款）.具体按照《功率因数调整电费办法》执行。
2 提高功率因数意义在实际工作中，提高功率因数意味着：1）提高用电质量，减少电力线路的电压损失，改善设备运行条件，可保证设备在正常条件下工作，这就有利于安全生产。
2）可节约电能，降低生产成本，减少企业的电费开支。
功率因数补前补后计算公式
功率因数补前补后计算公式在电力系统中，功率因数是一个非常重要的参数，它反映了电路中有用功率和视在功率之间的关系。
一个良好的功率因数可以提高电力系统的效率，减少能源浪费，降低线路损耗，减少对设备的影响。
因此，对于电力系统的设计和运行来说，功率因数的补偿是非常重要的。
功率因数的定义是有用功率与视在功率的比值，它反映了电路中有用功率和无用功率（无功功率）之间的关系。
功率因数的补偿可以通过两种方式来实现，即功率因数的补前和补后。
功率因数的补前是指在负载端进行功率因数的补偿，而功率因数的补后是指在电源端进行功率因数的补偿。
对于功率因数的补前，我们可以通过改变负载端的电容或电感来实现功率因数的补偿。
具体来说，对于电感负载，我们可以通过并联电容来实现功率因数的补偿；而对于电容负载，我们可以通过串联电感来实现功率因数的补偿。
这样可以通过调整电路的无功功率来改善功率因数，从而提高电路的效率。
对于功率因数的补后，我们可以通过在电源端加装功率因数校正装置来实现功率因数的补偿。
功率因数校正装置通常是由电容器和电感器组成的，它可以通过改变电路的无功功率来提高功率因数。
通过在电源端进行功率因数的补偿，可以减少电网的无功功率流动，降低线路损耗，提高电网的稳定性。
在实际工程中，我们需要根据具体的电路负载情况和电力系统的要求来选择合适的功率因数补偿方式。
通常情况下，对于小型负载和分布式电源，可以采用功率因数的补前方式来实现功率因数的补偿；而对于大型负载和集中供电系统，可以采用功率因数的补后方式来实现功率因数的补偿。
在进行功率因数补偿时，我们需要根据具体的负载情况和电力系统的要求来计算功率因数的补偿量。
对于功率因数的补前，我们可以使用以下公式来计算电感或电容的补偿量：\[ Q_c = P \times tan(\delta_2) Q \times tan(\delta_1) \]其中，\( Q_c \) 表示电容的补偿量，\( P \) 表示有用功率，\( Q \) 表示无用功率，\( \delta_1 \) 表示负载端的功率因数，\( \delta_2 \) 表示补偿后的功率因数。
功率因数补偿方法及LED照明与功率因数的关系
功率因数补偿方法及LED照明与功率因数的关系LED = Light Emitting Diode，发光二极管，是一种能够将电能转化为可见光的固态的半导体器件，它可以直接把电转化为光；LED = Large Electronic Display，大型电子展示；LED = Lupus erythematosus disseminatus，播散性红斑狼疮，一种慢性、特发性自身免疫病；led是lead的过去式和过去分词，意为“领导，带领”；俄罗斯Pulkovo机场的IATA 代码。
交流电流过负载时，加在该负载上的交流电压与通过该负载的交流电流产生相位差，人们便从中引出功率因数这一概念。
人们生产、生活用电来自电网，电网提供频率为50Hz或60Hz的交流电。
作为交流电的负载有电阻、电感、电容三种类型：1、当交流电通过纯电阻负载时，加在该电阻上的交流电压与通过该电阻的交流电流是同相位的，即它们之间的相位夹角ф= 0°，同时在电阻负载上消耗有功功率，电网要供出能量。
2、当交流电通过纯电感负载时，其上的交流电压的相位超前交流电流相位90°，它们之间的夹角ф= 90°，在电感负载上产生无功功率，电网供给的电能在电感中变为磁场能短暂储存后又回馈到电网变为电能，如此周期性循环，结果电网并不供出能量，故谓“无功功率”，但产生“无功功率”的“无功电流”还是实际存在的。
3、当交流电通过纯电容负载时，亦类似于此，只不过其上的交流电压的相位滞后交流电流相位90°，它们之间的夹角ф= - 90°。
这里，定义相位角度超前为正，相位角度滞后为负。
实际负载是电阻、电感的感抗、电容的容抗三种类型的复物，复合后统称“阻抗”，写成数学式即是：阻抗Z= R+j （XL –XC、。
交流电通过感性负载时，交流电压的相位超前交流电流相位（0°电路里的感性元件的感抗值正好等于容性元件的容抗值则可以完全补偿，功率因数补偿的办法就源于此。
功率因数补偿计算公式
功率因数补偿计算公式功率因数补偿是一种用来改善电力系统功率因数的技术措施。
在交流电路中，功率因数是用来衡量有功功率和视在功率之间相位关系的一个参数。
功率因数的大小在一定程度上反映了电力系统的能效和运行状态，同时也影响了电力设备的运行效果和电能质量。
功率因数补偿的目的是通过在电路中增加或减少一些电气元件（如电容器或电感器），使得功率因数接近于1或者更加接近于理想的1、理想的功率因数为1，表示负载电流与电压具有相同频率和相位关系，没有电压和电流之间的相位差，这时负载电流与电源电压完全同相位。
常见的功率因数补偿方法有被动补偿和主动补偿两种。
被动补偿的主要原理是通过串联或并联连接电容器或电感器来实现功率因数的改善。
被动补偿器具有简单、成本低、可靠性高等优点，但是由于负载变化时需要不断调整电容器或电感器的参数，因此适用于负载变化相对较小的情况。
主动补偿是通过电子装置，如功率电子器件和控制系统等，实时感知负载的功率因数并对其进行补偿，实现动态调整。
主动补偿器具有响应速度快、适应性强的优点，但是成本相对较高。
对于单相交流电路，具体的功率因数补偿公式如下：1.被动补偿公式对于并联补偿电容器，其容值C应满足以下公式：C = S * tan(θ) / (2 * π * f * U^2)其中，S为负载的视在功率，θ为负载的功角，f为电网频率，U为电源电压。
对于串联补偿电感器，其感值L应满足以下公式：L = (S * tan(θ)) / (2 * π * f^2)其中，S为负载的视在功率，θ为负载的功角，f为电网频率。
2.主动补偿公式对于主动补偿，需要通过电子装置对负载功率因数进行实时监测，并通过功率电子器件进行调整。
具体的补偿公式因不同的补偿控制策略和电路拓扑结构而有所不同。
综上所述，功率因数补偿计算公式是根据负载的视在功率和功角以及电网的频率和电压等因素确定补偿电容器或电感器的容值或感值，从而实现功率因数的改善。
而主动补偿则是通过电子装置实时监测并调整负载功率因数。
矿热炉功率因数的补偿
矿热炉功率因数的补偿方案一、补偿的方式矿热炉电炉的功率因数补偿大致有三种。
即高压补偿、中压补偿和低压补偿。
1、高压补偿可以解决供电局对用电功率因数的最基本要求，但解决不了电炉变压器的出力问题。
随着电炉的容量越来越大，供电的电压也越来越高。
这样就给高压补偿也带来了一些困难。
2、低压补偿可以解决电炉变压器的出力问题，但低压补偿的电流几万安培，设备庞大，施工也比较困难，设备运行时，大量的接触器频繁动作，设备的故障率及设备维护量都很大。
3、所谓的中压补偿，即利用变压器的中压10KV线圈做补偿。
中压补偿分两种：一种是中压并联补偿，一种是中压串联补偿。
1）中压并联补偿的作用与高压补偿差不多，中压并联补偿主要是解决电炉变压器的高压侧电压太高不好补偿的问题，即采用中压并联补偿。
这种补偿同样解决不了电炉变压器低压线圈的出力问题。
2）中压串联补偿的作用与低压补偿差不多，他可以解决电炉变压器的出力问题，当然，功率因数也可以补偿到0.92以上。
它也存在着补偿投入后容升电压比并联补偿要高的问题。
但可以通过调低有载开关档位的办法解决。
二、中钢吉电矿热炉功率因的补偿方案中钢吉电矿热炉一般采用中压串联补偿，实施串联补偿后功率因数达到0.9~0.92以上。
同样入炉功率也达到了0.9~0.92以上。
1、中压串联补偿的主要设备：1）10KV的电容器约为变压器额定容量的80％左右。
2）6个电感线圈。
3）3个高压柜：1个开关柜；1个PT柜；1个过压保护柜。
4）1个补偿操作控制台（包括一台电脑及PLC）。
2、电炉变压器根据串联补偿的需要，要对电炉变压器中压线圈的容量作相应的调整。
调整后的变压器的重量大约增加10％3、中压串联补偿的设备布置中压串联补偿的设备可布置在压放平台上，用10KV电缆与电炉变压器连接。
（比低压补偿的连接要简单的多）三、中压串联补偿的投入与运行中压串联补偿的设备在开炉时，暂时不投入运行。
当负荷稳定后即可把中压串联补偿的设备投入运行。
提高功率因数的人工补偿方法
提高功率因数的人工补偿方法功率因数是描述电路中有多少功率是真正用于产生有用的功率的一个重要参数。
如果一个电路的功率因数低，说明有很多无效功率损失，使得功率的利用率降低。
为了提高一个电路的功率因数，我们可以通过人工补偿的方法来实现。
一、从什么角度来提高功率因数我们首先要了解什么是功率因数。
功率因数简单来说就是有用功率和总功率的比值，数值的大小决定了电力系统的效率和质量。
功率因数越接近1，表示电能的利用率越高，同时系统的能耗也会降低。
所以，提高功率因数是非常有必要的。
二、人工补偿的实现接下来是如何进行人工补偿。
人工补偿方法是使用有功功率等于无功功率的器件，这被称为电容器。
它的作用是在电流消耗无效功率的时候，能够将其中的无效功率转化为有用功率，从而提高功率因数。
人工补偿可以通过使用被动补偿和主动补偿两种方式来实现。
被动补偿是指使用电容器将电路中的电流脉冲进行平滑，然后再将这些无效功率抵消掉。
主动补偿则是使用另一台发电机来产生电流，来抵消电路中存在的无用功率，从而提高功率因数。
三、被动补偿过程现在，让我们来看看被动补偿具体是如何实现的：1.选择合适的电容器：在选用电容器的时候，找到适合自己的容值，这对于功率因数的提高是有很大帮助的。
2.寻找最佳摆放位置：为了让电容器尽可能有效地工作，需要找到合适的位置摆放电容器的。
3.连接电容器：将电容器连接到电路的无功负载旁边。
4.开启电路：开启电路以提供电流，启用电容器，并等待其产生效果。
被动补偿的实现过程实际上就是用电容器消耗与工业用电设备相关的无效功率，把这些无效功率变成有用功率，从而提高功率因数，达到降低费用和节约用电的目的。
四、主动补偿过程主动补偿是一种更加高级的补偿方法，它比被动补偿更为常见的用于工业场合。
主动补偿最常用的是，让能够生成无功功率的设备配合在一起，主要包括电动机、电容器、变压器等电设备。
这些设备能够以较高的效率，产生足够的无功功率，从而提高功率因数。
电动机功率因数补偿计算
电动机功率因数补偿计算摘要：电动机功率因数补偿是一种有效的方法，可以提高电网能源利用率和供电质量，减少能源消耗和损失。
本文将介绍电动机功率因数的定义及其意义、功率因数补偿的必要性以及常用的补偿装置和方法。
同时，还将详细介绍电动机功率因数补偿的计算步骤，并给出实例分析，以便读者深入理解和掌握电动机功率因数补偿的计算方法。
一、引言1.1电动机功率因数的定义及其意义1.2电动机功率因数补偿的必要性二、电动机功率因数补偿装置及方法2.1固定补偿装置2.2可调补偿装置2.3静止无功补偿装置2.4主动无功补偿装置三、电动机功率因数补偿的计算步骤3.1确定功率因数目标3.2计算功率因数的改善量3.3选择补偿方式和容量3.4计算补偿装置的参数3.5检查功率因数补偿后的系统四、实例分析4.1系统参数4.2功率因数改善计算4.3补偿装置的选择和参数计算4.4系统检查五、结论本文将详细介绍电动机功率因数补偿的计算步骤，从确定功率因数目标开始，一步步进行计算。
首先，需要确定所需达到的功率因数目标，根据现有功率因数和目标功率因数的差异，计算出功率因数的改善量。
然后，在选择补偿方式和容量时，需要考虑现有电动机功率因数和负荷性质。
最后，根据补偿装置的参数计算出补偿装置的容量和参数。
通过实例分析，读者可以更好地理解和掌握电动机功率因数补偿的计算方法。
实例分析将详细介绍一个具体的系统，包括系统参数、功率因数改善的计算、补偿装置的选择和参数计算，以及补偿后系统的检查。
综上所述，电动机功率因数补偿是提高电网能源利用率和供电质量的重要方法。
本文中介绍了电动机功率因数的意义、补偿装置和方法，并详细描述了功率因数补偿的计算步骤。
实例分析将进一步巩固读者对电动机功率因数补偿计算的理解和应用。
功率因数低的影响及补偿方式
前言在现代用电企业中，有数量众多、容量大小不等的感性设备连接于电力系统中，以致电网传输功率除有功功率外，还需提供大量的无功功率。
系统中各种无功功率输出应能满足系统负荷和网络损耗在额定电压下对无功功率的需求，否则会产生一系列的影响，对系统和用户设备的安全运行及使用寿命造成很大危害。
功率因数是无功功率与视在功率的比值，当无功功率不足时，直接导致功率因数偏低。
1功率因数偏低所带来的不良影响如果企业自然平均功率因数在～之间，企业消耗电网的无功功率约占消耗有功功率的60%～90%,当功率因数从～提高到时，有功损耗将降低20%～45%，则无功消耗只占有功消耗的30%左右。
功率因数的偏低不仅是系统中的无功功率消耗过大，还会产生其他的危害：1．网络的损耗大补偿前后线路传送的视在功率不变，较低的功率因数增加了变压器及有关电气设备网络内部的电能损耗，直接增加用电费用的支出。
2．网络输送容量低在变压器容量一定的情况下，如果功率因数低，则系统传送的有功功率也低，从而无法使设备的效率得到充分的利用，直接为企业创造经济效益。
3．用户侧电压偏移当功率因数偏低时，设备的电压变化大，无功损耗也大，设备老化加速，容易造成设备使用寿命缩短，影响设备运行，使安全问题增加和设备的原有设计寿命大打折扣。
由于设备维护及因设备故障而造成停产会给企业造成严重的经济损。
4．加收力率电费（罚款）我国供用电规则规定，工业用户和装有带负荷调整电压装置的电力用户，功率因数应达到以上；凡是功率因数达不到上述规定的用户，电业部门对其加收一部分电费——力率电费（罚款）。
具体按照《功率因数调整电费办法》执行。
2 提高功率因数意义在实际工作中，提高功率因数意味着：1) 提高用电质量，减少电力线路的电压损失，改善设备运行条件，可保证设备在正常条件下工作，这就有利于安全生产。
2) 可节约电能，降低生产成本，减少企业的电费开支。
例如：当cos?=时的损耗是cos?=1时的4倍。
提高功率因数的人工补偿方法
提高功率因数的人工补偿方法随着电气设备的普及和电力需求的不断增加，电力系统中的功率因数问题日益凸显。
功率因数是电力系统中的重要指标，它直接影响到电力系统的稳定性、能效和经济性。
在电力系统中，低功率因数会导致电流增大、线路损耗增加、电能质量下降、设备容量减小等不利影响，因此，提高功率因数是电力系统优化的重要环节。
本文将介绍提高功率因数的人工补偿方法。
一、什么是功率因数在交流电路中，电压和电流不是同时到达峰值，而是存在相位差。
功率因数是用来衡量电路中有多少功率被有效利用的指标，通常用符号cosφ表示。
功率因数是有功功率与视在功率之比，即：cosφ = P / S其中，P为有功功率，S为视在功率。
有功功率是电路中产生功率的部分，是可以被利用的功率，如电动机输出的力，电炉加热的热量等。
视在功率是指电路中总的功率，包括有功功率和无功功率，无功功率是电路中产生的不能被利用的功率，如电容器的电场能、电感器的磁场能等。
二、低功率因数的危害低功率因数会导致电力系统中电流增大，线路损耗增加，电能质量下降，设备容量减小等不利影响。
具体表现在以下几个方面：1、电流增大当功率因数低于1时，为了维持电路中的有功功率不变，电路中的无功功率就会增大，这会导致电流增大，增大的电流会带来额外的线路损耗，降低电力系统的能效。
2、线路损耗增加电力系统中的线路损耗主要是由于电流通过线路时产生的电阻损耗和电感损耗引起的。
当功率因数低于1时，电路中的无功功率增加，导致线路中的电流增大，增大的电流会带来更多的电阻和电感损耗，线路损耗增加。
3、电能质量下降低功率因数会导致电能质量下降，如电压降低、电压波动、电流谐波等不良现象，这些不良现象会影响电力设备的正常运行，甚至导致设备损坏。
4、设备容量减小当功率因数低于1时，电路中的无功功率增加，导致电路中的有功功率减小，这会导致电力设备的容量减小，如电动机的输出功率减小，电炉的加热能力减小等。
三、提高功率因数的人工补偿方法为了提高电力系统的功率因数，可以采用人工补偿的方法，即通过外接电容器等电气元件来补偿电路中的无功功率，从而提高功率因数。
功率因数无功补偿计算
功率因数无功补偿计算功率因数无功补偿是电力系统中的重要内容，通过调整无功功率的变化来改善系统的功率因数，提高系统的电能利用率。
以下是功率因数无功补偿计算的一些相关参考内容。
1. 定义和原理功率因数是指电路中的有功功率和视在功率之间的比值，其范围在0到1之间。
当功率因数为1时，说明电路中只有有功功率，无无功功率，此时电能的利用率最高。
但实际中，许多负载如电感、电容设备会由于自身特性造成无功功率的产生，降低了系统的功率因数。
为了提高功率因数，需要对电路进行无功补偿。
无功补偿的原理是通过在电路中加入适当的电容器或电感器，使得其产生的无功功率与负载产生的无功功率相互抵消，从而达到提高功率因数的目的。
2. 无功补偿的计算方法(1) 电容补偿电容补偿主要用于消除负载电感所产生的无功功率。
计算电容补偿的容量首先需要通过负载的无功功率来确定。
一般情况下，负载无功功率可以通过电流、电压和功率因数来计算。
例如，对于单相负载，可以使用以下公式进行计算：无功功率 = 电流 ×电压 ×无功功率因数其中，电流和电压可以通过测量获得，无功功率因数一般根据负载的类型进行选择，如感性负载可选择-0.9，容性负载可选择0.9。
计算得到无功功率后，可以通过以下公式计算所需电容的容量：C = 无功功率/ (2πf × 电压^2)其中，C为所需电容的容量，f为电源频率。
(2) 电感补偿电感补偿主要用于消除负载电容所产生的无功功率。
计算电感补偿的大小时，同样需要根据负载的无功功率来确定。
对于单相负载，可以使用以下公式进行计算：无功功率 = 电流 ×电压 ×无功功率因数其中，电流和电压可以通过测量获得，无功功率因数一般根据负载的类型进行选择，如感性负载可选择0.9，容性负载可选择-0.9。
计算得到无功功率后，可以通过以下公式计算所需电感的大小：L = 无功功率/ (2πf × 电压^2)其中，L为所需电感的大小，f为电源频率。
电动机功率因数补偿计算
电动机功率因数补偿计算电动机功率因数补偿是为了提高电动机运行时的功率因数，以减少无用功和提高电能利用率。
在电网负荷需求高峰时，电动机功率因数较低会导致较大的视在功率，造成电能浪费和电网供电能力不足。
因此，对电动机进行功率因数补偿，可以降低用电成本，提高用电质量。
1.电动机功率因数的定义和计算功率因数（Power Factor，PF）= 有用功（Active Power，P）/ 视在功（Apparent Power，S）其中，P为电动机输出的有用功，单位为W（瓦）；S为电动机输出的视在功，单位为VA（伏安）。
通过测量电动机功率和电流，就可以计算出功率因数。
一般来说，电动机的功率因数在0.85以上属于较好的范围。
2.电动机功率因数补偿原理功率因数补偿装置主要包括功率电容器和补偿控制器。
功率电容器具有低电阻和大容量的特点，可以吸收无功功率，从而提高功率因数。
补偿控制器可以根据电动机的负荷情况自动控制功率因数补偿装置的接入或断开。
当电动机运行时，功率因数补偿装置根据电动机的负荷变化自动调节功率因数，使电动机尽可能地接收有用功，减少无功功率的产生。
3.电动机功率因数补偿的计算步骤步骤1：测量电动机的功率和电流；步骤2：计算电动机的功率因数；步骤3：根据计算结果，确定所需的功率因数；步骤4：选择适当的功率因数补偿装置，并确定所需容量；步骤5：安装和连接功率因数补偿装置，并进行调试。
4.电动机功率因数补偿的影响提高电能利用率：提高功率因数可以减少无用功的消耗，提高电能利用效率；降低线损：减少了无功功率的流动，可以降低线路的电压降和电流损耗；增加电网负载能力：提高功率因数可以减少电网的无功功率负荷，增加电网供电能力；减少电能供需矛盾：功率因数补偿可以调节电能供需平衡，缓解电网负荷高峰时段的压力。
5.电动机功率因数补偿的应用电动机功率因数补偿广泛应用于工业、商业和民用领域。
工业领域中，大型的电动机运行时通常会产生较大的无功功率，因此需要进行功率因数补偿。
功率因数低的影响及补偿方式
功率因数低的影响及补偿方式功率因数低是指电路或设备的视在功率与有用功率之比较低。
当功率因数低于1时，电网中的无用功率增加，导致电网的负荷增加，能耗增加，还可能引起电源设备的过热、线路和设备的过载等问题。
因此，功率因数低对电网和设备的安全稳定运行产生了很大的影响。
1.电网负荷增加：功率因数低导致无用功率增加，电网传输的有用电能减少，使得电网负荷增加。
电网负荷超负荷会导致电网的电压降低，影响电网的供电质量。
2.电网传输能力降低：功率因数低会导致电流增大，而电网输送能力是由电流和电压决定的，因此功率因数低会降低电网的输送能力。
3.电能损耗增加：功率因数低会导致电网中电流增大，电缆线路的电阻损耗也相应增加，使得输电线路上的电能损耗增加，降低了输电的经济性。
4.设备过热和过载：功率因数低会导致电流增大，使得设备内部电阻产生了额外的热量，增加了设备的温升，容易引起设备过热，甚至过载。
为了解决功率因数低的问题，常采用以下补偿方式：1.并联电容器补偿：并联电容器是一种常用的补偿装置，它可以补偿电路中的无功功率，提高功率因数。
通过在负载电路的并联位置上加入合适容量的电容器，可以补偿出相应的无功功率，从而提高功率因数。
2.静态无功发生器（STATCOM）：STATCOM是一种装置，通过控制器控制无功功率的注入或吸收，实现快速调节功率因数。
它可以提供持续、精确的调节，有效地解决功率因数问题。
3.动态无功补偿（DSTATCOM）：DSTATCOM是一种通过控制器控制逆变器，将电网中的无功功率以均衡的方式注入或吸收，用于补偿功率因数低的装置。
DSTATCOM可以根据电网要求，提供动态的无功功率补偿，快速调节功率因数。
4.电力电子变压器：电力电子变压器是一种新型的电力变压装置，可以实现实时的电压和无功功率调节，从而改善电流波形，提高功率因数。
以上是常见的一些补偿方式，通过合适的补偿方式，可以有效地解决功率因数低的问题，提高系统的性能和稳定性，减少能耗损失。
功率因数补偿计算公式
功率因数补偿计算公式功率因数补偿是指通过加装功率补偿装置，使电路中的功率因数接近1，从而达到节约能源和提高电能使用效率的目的。
在计算功率因数补偿时，我们需要考虑电路中的有功功率、无功功率和视在功率。
本文将介绍功率因数补偿的计算公式，并以一个示例进行详细说明。
首先，我们需要了解电路中的基本概念，包括有功功率、无功功率和视在功率。
有功功率表示电路中的实际功率消耗，是电能转化为其他形式能量的部分；无功功率表示电路中的无用功率消耗，主要用于产生磁场或电场；视在功率表示电路中的总功率消耗，是有功功率和无功功率的总和。
功率因数是有功功率与视在功率之比，用于衡量电路中的有功功率消耗比例。
当功率因数接近1时，说明电路中的有功功率消耗较高，能源利用效率较高。
而当功率因数较低时，没有充分利用输入电能，从而导致能源浪费。
在计算功率因数补偿时，我们需要使用下面的公式：功率因数=有功功率/（视在功率）=cos θ其中，θ表示电路中的功角，是有功功率和视在功率之间的相位差。
为了更好地理解功率因数补偿的计算，下面我们将通过一个示例进行详细说明。
假设一个电路中的有功功率为800W，无功功率为600VAR（无功功率以VAR（无功伏安）为单位），视在功率为1000VA（视在功率以VA（伏安）为单位）。
我们需要计算电路的功率因数。
首先，根据上述数据，我们可以得知有功功率与视在功率的比例为800W/1000VA=0.8接下来，我们需要计算功率因数的值。
根据上述公式，功率因数=有功功率/（视在功率）=0.8通过计算，我们得到这个电路的功率因数为0.8，说明该电路中的有功功率消耗比例为80%，而无功功率占总功率的20%。
如果我们希望提高该电路的功率因数，可以采取一些措施，如增加功率补偿装置，在电路中加装电容器或电感等。
这些装置可以调整电路中的功角，从而使功率因数增加，达到节约能源和提高电能使用效率的目的。
综上所述，功率因数补偿是通过计算有功功率和视在功率之间的比例，来衡量电路中的功率因数。
功率因数补偿原理
功率因数补偿原理功率因数补偿是指在电力系统中，通过加装功率因数补偿装置，使得电路中的功率因数达到合适的范围，从而提高电力系统的效率和稳定性。
下面我们来详细了解功率因数补偿的原理。
一、什么是功率因数在交流电路中，电流和电压不是同相的，即它们之间存在一定的相位差。
而这个相位差就决定了交流电路中的功率因数。
功率因数是指有用功与视在功之比，通常用cosφ表示。
二、为什么要进行功率因数补偿当交流电路中的负载为感性负载时，由于感性元件会导致电流滞后于电压，从而使得整个交流电路中的功率因数降低。
如果整个电力系统中大量使用感性负载，则会导致整个系统的效率降低、能耗增加，并且对设备和线路造成过度负荷和损坏等问题。
三、如何进行功率因数补偿为了提高交流电路中的功率因数，可以通过加装并联谐振式或串联谐振式等不同类型的补偿装置来实现。
1. 并联谐振补偿并联谐振补偿是指在电路中加装并联的电容器，使得电路中的感性负载和电容器形成一个谐振回路。
这样可以使得电路中的感性负载所产生的感性功率与并联的电容器所产生的无功功率相互抵消，从而达到提高功率因数的目的。
2. 串联谐振补偿串联谐振补偿是指在电路中加装串联的电感元件，使得电路中的容性负载和串联电感元件形成一个谐振回路。
这样可以使得电路中的容性负载所产生的无功功率与串联电感元件所产生的感性功率相互抵消，从而达到提高功率因数的目的。
四、实现过程在实际应用中，需要根据具体情况选择不同类型、不同参数、不同数量和不同位置等方案进行设计和安装。
同时还需要考虑到安全、可靠性、经济性等因素。
总之，通过进行功率因数补偿可以有效地提高交流电路中的效率和稳定性，并且减少能耗和损耗等问题。
什么是功率因数校正
什么是功率因数校正功率因数校正是一种用来改善电力系统功率因数的技术手段。
在电力系统中，功率因数是指电流与电压之间的相位差，其数值取决于电路中的负载特性。
功率因数通常用cosφ表示，其中φ为相位差的夹角。
在传统的电力系统中，许多负载设备，如电动机、变压器和电子设备，对电力有感性负载行为，导致功率因数低下。
当功率因数低于0.9时，电力系统的效率会下降，能源浪费严重。
此外，低功率因数还会引起电网电压降低、电能损耗增加、电流负荷增大等问题。
为了改善这些问题，功率因数校正技术应运而生。
功率因数校正的主要目的是通过采取一定的措施，使电源负载与电网之间能够保持较高的功率因数，从而提高电力系统的效率和稳定性。
常见的功率因数校正方法包括以下几种：1. 容性补偿：通过添加并联电容器，来提高功率因数。
电容器可以产生与负载电感相反的感性功率，从而抵消感性负载对功率因数的不利影响。
这种方法简单、成本较低，适用于大部分感性负载设备。
2. 静态无功发生器（SVC）：SVC是一种静态补偿装置，通过对电流进行控制来实现功率因数的校正。
它可以在电力系统的不同节点上实施，用于对功率因数进行精确而灵活的补偿，适用于中大型电力系统。
3. 动态无功发生器（DSTATCOM）：DSTATCOM是一种动态补偿装置，能够动态响应电力系统的功率因数变化。
它采用电力电子器件，可控制电网电压和电流，实现精确的功率因数校正和无功功率的补偿，对电网的影响较小。
功率因数校正在电力系统中具有重要意义。
它能够提高电力系统的稳定性，减少能源浪费，降低电能损耗，减轻电力设备的负载，延长设备的寿命。
同时，功率因数校正还可以减少电力系统对环境的影响，降低电网的电磁辐射。
总之，功率因数校正是一种改善电力系统功率因数的关键技术。
通过合适的校正方法，可以提高电力系统的效率和稳定性，减少能源浪费，降低电能损耗。
随着电力系统的不断发展，功率因数校正的应用前景将更加广阔。

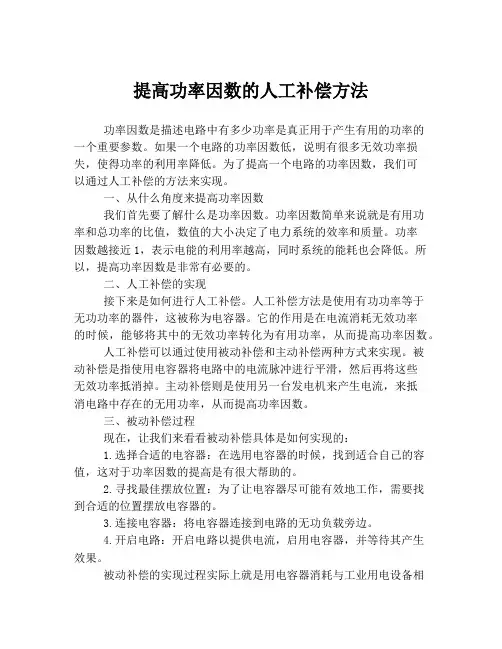

功率因数的人工补偿
功率因数的人工补偿
一、电容器并联补偿的工作原理：
在沟通电流电路中，纯电阻负荷中的电流与电压同相；纯电感负荷中的电流滞后与电压90o；而纯电容负荷的电流则超前于电压90o；可见，电容中的电流与电感中的电流相差180o，它们能够相互抵消。
电力系统的负荷大部分是电感性和电阻性的，因此总电流将滞后于电压一个角度φ（功率因素角）假如将移相电容器与负荷并联，则移相电容器的电流将抵消一部分电感电流，这样使电感电流削减，总电流也削减，功率因数将得到提高。
二、电容器无功容量的选择
1. 电容器无功容量与电容值的关系
2. 补偿容量的选择
3. 对电动机进行个别补偿的电容器电量计算
应按使电机空载时使补偿后的功率因数接近1.
三、移相电容器的补偿方式
并联补偿的电力电容器的大多采纳△形接线。
低压并联电容器，多数是做成三相的，内部已接成△形。
优点是：三个电容为C的电容器接成△的容量是接成Y容量的3倍。
电容器采纳△接线时，任一电容器断线，三相线路仍得到无功补偿，而采纳Y接线时，一相电容器断线时，断线相则失去无功补偿。
缺点是：电容器采纳△接线时，任一电容器击穿短路时，将造成三相线路的两相短路，短路电流特别大，有可能引起电容器爆炸。
并联电容器组必需装设与之并联的放电设备。
02-功率因数补偿原理
02-功率因数补偿原理功率因数补偿是指通过改善电力系统中的负载功率因数，以提高功率因数的值，从而达到提高电力系统的效率和负载能力的目的。
在电力系统中，负载的功率因数低会导致电流和电压的不匹配，降低电力系统的效率，增加输电损耗，降低电压质量，并可能对电力设备造成损坏。
因此，对于功率因数不理想的负载，需要进行补偿，以提高功率因数的值。
功率因数补偿的原理是通过在负载电路中增加电容器或电感器，来改变负载电路的功率因数。
电容器的接入可以补偿感性负载，而电感器的接入可以补偿容性负载。
根据负载的特性和功率因数的大小，可以通过合理设计和选择补偿装置的参数，将负载电路的功率因数调整到一个合适的范围内，从而改变电流和电压之间的相位差，提高功率因数的值。
对于感性负载，其电流滞后于电压，功率因数较低。
在这种情况下，可以通过接入一个适当容量的电容器进行补偿。
补偿电容器可以引入一个比负载电流超前90度的电流成分，从而提高功率因数的值。
补偿的原理是通过在负载电压的后面引入补偿电压，使电流与电压的相位差减小，从而降低功率因数的损失。
对于容性负载，其电流超前于电压，功率因数较低。
在这种情况下，可以通过接入一个适当参数的电感器进行补偿。
补偿电感器可以引入一个比负载电流滞后90度的电流成分，从而提高功率因数的值。
补偿的原理是通过在负载电流的后面引入补偿电流，使电流与电压的相位差减小，从而降低功率因数的损失。
除了感性负载和容性负载的补偿，还有混合负载的补偿。
对于混合负载，既存在感性成分又存在容性成分，多数情况下感性成分多于容性成分。
对于混合负载的补偿，可以通过电容器和电感器的组合使用，使总的补偿功率因数接近1功率因数补偿可达到的效果主要有以下几个方面：1.提高电力系统的效率。
功率因数补偿可以减少水平运行的无功电流，从而减少输电损耗，提高电力系统的使用效率。
2.提高电力系统的负载能力。
功率因数补偿可以降低无功功率的传输，减少了电缆和变压器的负荷，提高了电力系统的可靠性和稳定性。
功率因数无功补偿计算
功率因数无功补偿计算功率因数是指电源电路中有用功与视在功之间的比值，常用来衡量电路的功率利用效率。
功率因数可以分为正功率因数和负功率因数两种情况，正功率因数表示电路的有用功大于无功功率，负功率因数表示电路的有用功小于无功功率。
在实际的电力系统中，无功功率是电力系统中的一个重要指标，它与电源的功率因数有直接关系。
当电路的功率因数小于1时，电路中会产生大量的无功功率，这样既浪费了电能又影响了电网的稳定运行。
因此，在电力系统中，通常需要对功率因数进行补偿，减少无功功率的损耗。
无功功率的补偿可以通过并联无功电容器或者串联电感器来实现。
对于容性无功补偿，其原理是通过并联电容器消耗无功功率，提高电路的功率因数。
而对于感性无功补偿，其原理是通过串联电感器产生感性无功功率，补偿电路中的电感无功功率。
对于已知电路参数的情况下，计算功率因数无功补偿可以按照以下步骤进行：1.确定电路的功率因数（PF）与无功功率（Q）。
功率因数可以通过实际功率（P）与视在功率（S）的比值计算得到，无功功率可以通过视在功率与功率因数的乘积计算得到。
PF=P/SQ=S*√(1-PF^2)2.根据需要提高功率因数的目标，计算需要补偿的无功功率（Qc）。
需要补偿的无功功率是当前无功功率与目标功率因数之间的差值。
Qc = Qtarget - Q3.根据电源电压和频率，计算所需的无功补偿容量或电感值。
容性无功补偿需要根据补偿电压和频率计算所需的电容值，而感性无功补偿需要根据补偿电压和频率计算所需的电感值。
对于容性无功补偿，C=Qc/(2*π*f*U^2)对于感性无功补偿，L=Qc/(2*π*f*U^2)其中，C为所需的电容值，L为所需的电感值，Qc为需要补偿的无功功率，f为电源频率，U为电源电压。
4.选择合适的电容器或者电感器进行无功补偿。
根据所求得的电容值或者电感值，选择合适的电容器或者电感器进行无功补偿，使得电路的功率因数达到目标值。
需要注意的是，无功功率补偿应根据实际应用情况进行。
