支模架稳定性和立杆基础计算

合集下载

300x800坡屋面斜梁模板钢管支撑架计算书

300x800坡屋面斜梁模板钢管支撑架计算书坡屋面支模荷载计算说明：该坡屋面坡度i=0.283，tanα=0.283 水平面夹角α=15.8°荷载增大系数k=1/cos15.8°=1.04。

以下利用专业软件计算坡屋面结构支模中，大梁及楼板截面高度、模板自重、砼内钢筋含量、每平方米施工荷载等，均乘以1.04后再进行计算。

模板支架搭设高度为17.20米，基本尺寸为：梁截面 B×D=300mm×830mm，梁两侧楼板厚度125mm，梁支撑立杆的横距(跨度方向) l=0.45米，立杆的步距 h=1.50米，梁底布置3道龙骨，梁底小横杆间距0.450m，梁底增加2道承重立杆。

梁顶托采用单钢管: 48×3.0。

立杆上端伸出至模板支撑点长度：0.30米。

采用的钢管类型为48×3.0，采用扣件连接方式。

梁模板支撑架立面简图一、模板面板计算使用模板类型为：胶合板。

面板为受弯结构,需要验算其抗弯强度和刚度。

模板面板按照多跨连续梁计算。

(1)钢筋混凝土板自重(kN/m)：q11 = 26.500×0.830×0.450=9.898kN/m(2)模板的自重线荷载(kN/m)：q12 = 0.520×0.450×(2×0.830+0.300)/0.300=1.529kN/m(3)活荷载为施工荷载标准值(kN/m)：q13 = 2.600×0.450=1.170kN/m均布线荷载标准值为：q = 26.500×0.830×0.450+0.520×0.450×(2×0.830+0.300)/0.300=11.427kN/m均布线荷载设计值为：q1 = 1.0×[1.35×(9.898+1.529)+1.4×0.9×1.170]=16.900kN/m 面板的截面惯性矩I和截面抵抗矩W分别为:本算例中，截面抵抗矩W和截面惯性矩I分别为:W = 45.00×1.50×1.50/6 = 16.88cm3；I = 45.00×1.50×1.50×1.50/12 = 12.66cm4；施工荷载为均布线荷载：计算简图剪力图(kN)弯矩图(kN.m)经过计算得到从左到右各支座力分别为N1=0.951kNN2=3.169kNN3=0.951kN最大弯矩 M1 = 0.048kN.m(1)抗弯强度计算经计算得到面板抗弯强度计算值 f = 0.048×1000×1000/16875=2.817N/mm2面板的抗弯强度设计值 [f]，取12.00N/mm2；面板的抗弯强度验算 f < [f],满足要求!(2)挠度计算验算挠度时不考虑可变荷载值，仅考虑永久荷载标准值，故采用均布线荷载标准值q = 11.43kN/m为设计值。

支模架稳定性和立杆基础计算

支模架稳定性和立杆基础计算按《混凝土结构工程施工质量验收规范》GB50204–2002和《建筑施工扣件式钢管脚手架安全技术规程》JGJ130–2001的规定，根据本工程的实际情况，对乍浦东方建材装饰城钢管支模架进行复验计算。

A：立杆承载力计算根据公式N≤φAfØ48×3.5钢管截面积：查JGJ130–2001附录B表B得A=489mm2钢材的强度设计值：查表5.1.6得 f=205N/mm2由于l0=kuh=1.155×1800=2079i=15.8mmλ=l0/i=2079/15.8=132查表C得：φ=0.386则每根立杆的承载力为：N≤φAf=0.386×489×205=38695NB：立杆间距计算先进行荷载计算：以每平方米为单位模板及钢管支模架子 1.1KN钢筋砼 25×0.13=3.25KN以上恒载小计 4.25KN施工人员及设备 2.00KN倾倒砼 2.00KN砼振捣 1.00KN以上活载小计5,00KNΣ荷载=1.2×4.25+1.4×5=12.72KN=12720N立杆间距CC×C≤38695/12720=3.042m2则C≤1.74m备注：考虑到楼板的设计承载力不大，而回填土难以在短期内沉实，支模架的实际搭设与设计要求的差异，故施工单位提供的底层支模架立杆的间距控制在1.0m内符合规范要求。

C、立杆基础计算按规范5.5章公式（5.5.1）p≤fg而 N=1.2×1.2×12.72=18.3168KN地基承载力按96KN/M2,回填土调整系数取kc=0.4则立杆基础面积为A=N/p=18.3168÷96×0.4=0.477m2本工程立杆基础采用C15素混泥土20厚为垫板。

立杆间除用纵横水平杆外应再辅以剪刀撑直接支撑在砼基础上，形成稳定的模板支撑体系。

梁支撑架及梁侧模板计算书

附件一梁底支撑架及梁侧模板计算书以酒店最大梁KZL3(1)：梁截面为1400mmx2900mm为计算依据，其余梁可参考此梁进行支撑架搭设，转换层层高为5.6m。

材料选用：模板：梁底模采用12mm厚竹胶板，梁侧模采用18mm厚木模胶合板，木枋截面：60mm*80mm，钢管：Φ48*2.8mm(实测值)钢管。

φ12对拉螺杆，U型顶托。

采用2.5m的立杆，在梁截面方向正中增加4排立杆，立杆间距500，沿梁长度方向立杆间距600，离地150高设置纵横向扫脚杆，第二道水平连系杆离地1.25m，第三道水平连系杆离地2.35m，立杆上口采用U型顶托(质量必须可靠)，U型顶托上设置短向双钢管用于支承梁底模，在搭设梁底支模架时，短向双钢管均需与大梁两侧立杆上的水平杆扣件连接。

梁侧模距梁底200高设置第一道对拉螺杆，底下3排螺杆纵横间距控制在460mm以内。

梁内严禁穿竹筒(大梁易在此处开裂)，改用φ16PVC管，在大梁上口采用一排一次性螺杆，用以确保梁截面。

设置纵向连续剪力撑，将荷载往框架柱传递。

横向每隔4根立杆设置剪刀撑，剪力撑采用6m钢管。

梁支模架与浇捣成型的框支柱用钢管抱箍连接成整体，增加其整体稳定性。

为防止立杆集中力过大，抵抗对楼面砼产生冲切破坏，在梁截面方向立杆下铺设槽钢，槽口向上，或采用50mm~60mm厚松木板塞在靠近立杆的扫脚杆下方，以增大受力面积。

KZL3(1)框支梁支模示意图一、底板模板计算：底板模计算跨度为150mm，取计算单元为0.6m，现进行强度及挠度验算，按四跨连续梁计算。

荷载统计：模板自重：q1=0.35*0.6*(2*2.7+1.4)/1.4=1.02kn/m梁钢筋砼自重：q2=25.5*0.6*2.9=44.4kn/m振捣砼时产生的荷载标准值：q3=2*0.6=1.2kn/m合计：Q=1.2*(q1+q2)+1.4*q3=1.2*(1.02+44.4)+1.4*1.2=56.2kn/m强度验算：验算式：W≥M/ fmM=0.121*QL2=0.121*56.2*0.15*0.15=0.15kn.m板模板截面抵抗矩：W=600*12*12/6=14400mm3=13 N/mm2f=M/W=0.15*106/14400=10.4N/mm2＜fm=13 N/mm2木材抗弯强度设计值fm强度符合要求挠度验算：验算式：ωA=KwqL4/100EI≤L/400Q=1.02+44.4=45.4kn/mE=9.5*103N/mm2I=600*12*12*12/12=86400mm4Kw=0.967ωA=KwqL4/100EI=0.967*45.4*1504/100*9.5*103*86400=0.27mm≤L/400=150/400=0.375mm挠度符合要求二、梁底木楞验算梁底木楞采用60*80木枋，计算跨度为600mm，计算单元为150mm，按四跨连续梁进行验算。

模板施工方案

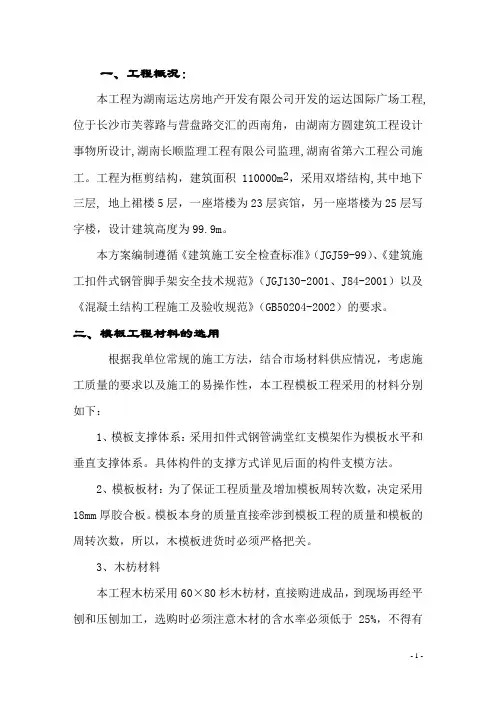

一、工程概况：本工程为湖南运达房地产开发有限公司开发的运达国际广场工程, 位于长沙市芙蓉路与营盘路交汇的西南角，由湖南方圆建筑工程设计事物所设计,湖南长顺监理工程有限公司监理,湖南省第六工程公司施工。

工程为框剪结构，建筑面积110000m2，采用双塔结构,其中地下三层, 地上裙楼5层，一座塔楼为23层宾馆，另一座塔楼为25层写字楼，设计建筑高度为99.9m。

本方案编制遵循《建筑施工安全检查标准》（JGJ59-99）、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001、J84-2001）以及《混凝土结构工程施工及验收规范》（GB50204-2002）的要求。

二、模板工程材料的选用根据我单位常规的施工方法，结合市场材料供应情况，考虑施工质量的要求以及施工的易操作性，本工程模板工程采用的材料分别如下：1、模板支撑体系：采用扣件式钢管满堂红支模架作为模板水平和垂直支撑体系。

具体构件的支撑方式详见后面的构件支模方法。

2、模板板材：为了保证工程质量及增加模板周转次数，决定采用18mm厚胶合板。

模板本身的质量直接牵涉到模板工程的质量和模板的周转次数，所以，木模板进货时必须严格把关。

3、木枋材料本工程木枋采用60³80杉木枋材，直接购进成品，到现场再经平刨和压刨加工，选购时必须注意木材的含水率必须低于25%，不得有翘曲变形现象。

其它辅助材料的选择和要求在后面的方案中再说明。

三、支撑系统及模板周转材料的配备1、模板工程施工段划分：±0.000以下模板工程划分为三个流水段进行施工作业，流水方向为：I→II→III（如下图所示）。

支撑系统及模板等周转材料根据流水方向进行循环周转使用，裙楼和标准层以每层为单位往上翻进行材料周转。

2、结合工程实际特征，支撑系统及模板进行如下配备：⑴、地下室施工阶段配备一层+2/3层（I、II施工段）的支撑材料及模板材料。

地下室每层模板面积约为30000m2，我项目准备50000㎡的模板进行循环使用。

脚手架计算

脚手架计算脚手架计算是建筑施工过程中的重要环节，它涉及到对建筑物脚手架的设计和搭建进行必要的计算和评估。

脚手架是建筑工程中的临时性结构，是为了提供工人在施工过程中操作空间和安全保护而搭建的。

脚手架计算的目的是为了确保脚手架的安全可靠，能够承受预期的荷载并避免发生倒塌等意外事故。

脚手架计算主要涉及脚手架的承载能力和稳定性。

承载能力是指脚手架能够承受的最大荷载，包括人员、工具和材料等。

稳定性是指脚手架能够保持平衡，避免倾斜、倒塌等安全问题。

进行脚手架计算需要考虑各种因素，如建筑物的高度、形状、荷载分布、风荷载等，以及脚手架的搭设方式、材料强度等。

在进行脚手架计算时，首先需要了解建筑物的设计参数，比如设计荷载和安全系数。

设计荷载是指建筑物在使用过程中的预期荷载，包括人员、设备和材料等。

安全系数是指设计荷载与脚手架承载能力之间的比值，用来确保脚手架的安全性。

一般情况下，建筑物的设计荷载和安全系数都是由相关的建筑设计规范或标准规定的。

接下来，需要确定脚手架的材料和结构形式。

脚手架的材料一般包括钢管、钢板、螺栓、脚轮等。

这些材料的强度和承载能力需要符合相关的标准要求。

脚手架的结构形式有多种，比如单排支撑式、悬挂式、门式脚手架等。

不同结构形式的脚手架在计算时需考虑不同的因素。

针对不同的脚手架结构形式和设计参数，可以采用不同的计算方法。

一种常用的计算方法是静力学平衡法，即根据静力学原理进行脚手架的荷载分析和结构稳定性分析。

该方法可以通过建立脚手架的结构模型，选取适当的节点和杆件，运用平衡方程和力的平衡条件等进行计算。

另外，还需要考虑脚手架的施工过程中可能存在的变形和位移。

施工过程中，脚手架的变形和位移可能会超过规定的限值，导致脚手架的不稳定和安全隐患。

因此，在脚手架计算中需要对脚手架的变形和位移进行评估，并进行必要的控制和调整。

总之，脚手架计算是建筑施工中不可或缺的环节。

它能够保证脚手架的安全可靠，保护施工人员的生命财产安全。

大跨度高支撑模板计算书

近年来，全国范围内发生因模板高支架坍塌而导致重大恶性事故多起，因此对此方面的安全监理工作应特别引起施工现场人员的重视。

根据《建设工程安全生产管理条例》和建设部建质〔2004〕213号文件《危险性较大工程安全专项施工方案编制及专家论证审查办法》要求，模板工程施工前施工单位应当单独编制安全专项施工方案，对水平砼构件模板支撑系统高度超过8m或跨度超过18m，施工总荷载大于10KN/m2或集中荷载大于15KN/m2的模板支撑系统必须由建筑施工企业组织不少于5人的专家组，对编制的安全专项施工方案进行论证审查。

1. 工程概况由南京图腾置业发展有限公司开发的大观·天地MALL项目位于南京市下关区建宁路300号，东邻阅江楼、静海寺，西面热河路，北抵郑和路，为阅江楼旅游观光风景区的一个重要组成部分。

中庭大圆井字梁，截面500×2000，跨度27m，支模架高度17m；影剧院屋面梁截面550×2100，板厚200，跨度17m，支模架高度11m。

2. 高支架搭设方案结合本工程的结构形式和施工特点（26-35轴线屋顶构架模板支撑体系属于大跨度高支模，其搭设方案：2.1整体钢管排架采用48×3.0钢管，竖向立杆间距不大于800×800，水平连杆双向在离楼面上150设扫地杆，以上水平连杆1500每步设置，大圆弧处井字量扫地杆150设置，以上每步1450到-0.1顶紧再按每步1450到 5.7顶紧再每步1200到梁底。

小影剧院550×2100的每步1250到15.7处顶紧每步1250到梁底。

支撑架与整体排架连接要连接牢固。

2.2框架梁小影剧院550×2100实行梁宽方向竖向立杆间距500+300+500即两侧从楼面到楼板底及梁顶面，中间加二根立杆从楼面到梁底，顺梁方向立杆间距统一按800设置，如果梁底中间加一根立杆从楼面到梁底，顺梁方向立杆间距按400设置，梁处水平杆按每步1250搭设在中间砼梁顶紧支撑架与整体排架连接处要连接牢固。

扣件式钢管支模时,立杆顶端的计算长度

扣件式钢管支模时,立杆顶端的计算长度
（原创实用版）
目录
1.扣件式钢管支模的概念和用途
2.立杆顶端计算长度的必要性
3.立杆顶端计算长度的计算方法
4.立杆顶端计算长度的应用实例
5.结语
正文
一、扣件式钢管支模的概念和用途
扣件式钢管支模是一种建筑施工中常用的临时支撑结构，主要由立杆、横杆、斜杆、扣件等构件组成。

它可以用于桥梁、隧道、涵洞等工程的施工支模，具有结构稳定、承载力强、安装方便等特点。

二、立杆顶端计算长度的必要性
在扣件式钢管支模中，立杆是支撑结构的主要受力构件。

立杆顶端的计算长度直接影响到支撑结构的稳定性和安全性。

因此，在设计和施工过程中，必须精确计算立杆顶端的长度。

三、立杆顶端计算长度的计算方法
立杆顶端计算长度的计算方法主要依据建筑施工规范和设计要求。

一般采用以下公式进行计算：
立杆顶端计算长度 = 立杆实际长度 + 扣件长度 + 伸出长度
其中，立杆实际长度为立杆的实际尺寸；扣件长度为扣件的实际尺寸；伸出长度为立杆顶端伸出顶层横向水平杆中心线的长度。

四、立杆顶端计算长度的应用实例
假设某工程需要搭设高度为 40 米的扣件式钢管脚手架，立杆长度为3 米，扣件长度为 0.3 米，立杆顶端需要伸出顶层横向水平杆中心线 1 米。

则，立杆顶端计算长度为：
立杆顶端计算长度 = 3 + 0.3 + 1 = 4.3 米
根据计算结果，需要在立杆顶端设置长度为 4.3 米的立杆，以确保支撑结构的稳定性和安全性。

五、结语
扣件式钢管支模在建筑施工中具有重要作用，立杆顶端的计算长度是确保支撑结构稳定性和安全性的关键因素。

楼板支模架计算手稿

扣件钢管楼板模板支架计算书模板支架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）。

模板支架搭设高度为5.0米、5.5米，搭设尺寸为：立杆的纵距 b=0.90米，立杆的横距 l=0.90米，立杆的步距 h=1.50米。

图1 楼板支撑架立面简图图2 楼板支撑架荷载计算单元采用的钢管类型为48×3.0。

一、模板面板计算面板为受弯结构,需要验算其抗弯强度和刚度。

模板面板的按照三跨连续梁计算。

静荷载标准值 q1 = 25.000×0.120×0.900+0.350×0.900=3.015kN/m活荷载标准值 q2 = (2.000+1.000)×0.900=2.700kN/m面板的截面惯性矩I和截面抵抗矩W分别为:本算例中，截面惯性矩I和截面抵抗矩W分别为:W = 90.00×1.80×1.80/6 = 48.60cm3；I = 90.00×1.80×1.80×1.80/12 = 43.74cm4；(1)抗弯强度计算f = M / W < [f]其中 f ——面板的抗弯强度计算值(N/mm2)；M ——面板的最大弯距(N.mm)；W ——面板的净截面抵抗矩；[f] ——面板的抗弯强度设计值，取15.00N/mm2；M = 0.100ql2其中 q ——荷载设计值(kN/m)；经计算得到 M = 0.100×(1.2×3.015+1.4×2.700)×0.250×0.250=0.046kN.m经计算得到面板抗弯强度计算值 f = 0.046×1000×1000/48600=0.951N/mm2面板的抗弯强度验算 f < [f],满足要求!(2)抗剪计算T = 3Q/2bh < [T]其中最大剪力 Q=0.600×(1.2×3.015+1.4×2.700)×0.250=1.110kN截面抗剪强度计算值 T=3×1110.0/(2×900.000×18.000)=0.103N/mm2截面抗剪强度设计值 [T]=1.40N/mm2抗剪强度验算 T < [T]，满足要求!(3)挠度计算v = 0.677ql4 / 100EI < [v] = l / 250面板最大挠度计算值 v = 0.677×5.715×2504/(100×6000×437400)=0.058mm面板的最大挠度小于250.0/250,满足要求!二、模板支撑方木的计算方木按照均布荷载下三跨连续梁计算。

支模架脚手架计算

支模架脚手架计算 Company number：【0089WT-8898YT-W8CCB-BUUT-202108】目录一、模板计算（一）现浇板底模1、强度计算a、荷载：线荷载q=(q1+q2)k1集中荷载p=p 1×k 2 q 1——砼重，25KN/m 3q 2————模板自重。

组合钢模板为m 2P 1——施工人员和设备荷载， K 1——不变荷载分项系数K 2——可变荷载分项系数（注：荷载分项系数k 1=,k 2=。

按GB50204-92规范第2.2.2条规定，荷载设计值可以乘以的折减系数。

分项系数与折减系数相抵后，可近似取k 1=k 2=1,即取荷载标准值进行计算。

余同）bc 、强度计算式M max =1/8ql 2+1/4pl(单位：N-mm)σmax =M max /W ≤fW ——模板截面抵抗矩。

从《组合钢模板技术规范》GBJ214-89查取，由于钢模板系错缝拼接，部分模板在跨度方向不连续，故取0.7m 组合，一般情况下为W=×104mm 3当采用竹、木模板时，按式W=1/6bh 2计算，b=1000mm ，h 为模板厚度。

f ——模板材料抗弯强度，钢模板取f y =215N/mm 2；竹、木模板按厂家提供数据，无数据时可参考《木结构设计规范》中的木材抗弯强度指标。

2、刚度计算a 、荷载：只取不变荷载q 。

LL ——找平杆间距b 、计算简图：c 、刚度计算式 W max =ql 4/192E E ≤[W]=1.5mm E ——模板材料弹性模量，当为钢模板时，E=×105N/mm 2竹、木模板仍按厂家提供数据，无数据时参考《木结构设计规范》。

余同。

I ——模板截面惯性矩。

当为组合钢模板时，取I=b ×105mm 4;竹、木模板按I=1/12bh 3式计算。

[W]——挠度允许值，1.5mm 。

（二）梁底模1、强度计算 a 、荷载：q=q 1+q 2+q 3q 1——砼重，同前q 2——模板重，同前。

梁支模架计算书(9.18)

梁模板(扣件钢管架)计算书高支撑架的计算依据《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）、《混凝土结构设计规范》GB50010-2002、《建筑结构荷载规范》(GB 50009-2001)、《钢结构设计规范》(GB 50017-2003)等规范编制。

因本工程梁支架高度大于4米，根据有关文献建议，如果仅按规范计算，架体安全性仍不能得到完全保证。

为此计算中还参考了《施工技术》2002（3）：《扣件式钢管模板高支撑架设计和使用安全》中的部分内容。

一、参数信息1.模板支撑及构造参数梁截面宽度 B(m):0.45；梁截面高度 D(m):1.40；混凝土板厚度(mm):180.00；立杆沿梁跨度方向间距La(m):0.50；立杆上端伸出至模板支撑点长度a(m):0.10；立杆步距h(m):1.20；板底承重立杆横向间距或排距Lb(m):1.00；梁支撑架搭设高度H(m)：6.60；梁两侧立柱间距(m):0.80；承重架支设:1根承重立杆，方木支撑垂直梁截面；采用的钢管类型为Φ48×3；扣件连接方式:双扣件，考虑扣件质量及保养情况，取扣件抗滑承载力折减系数:0.80；2.荷载参数模板自重(kN/m2):0.35；钢筋自重(kN/m3):1.50；施工均布荷载标准值(kN/m2):2.5；新浇混凝土侧压力标准值(kN/m2):33.6；倾倒混凝土侧压力(kN/m2):2.0；振捣混凝土荷载标准值(kN/m2):2.0；3.材料参数木材品种：杉木；木材弹性模量E(N/mm2)：9000.0；木材抗弯强度设计值fm(N/mm2)：25.0；木材抗剪强度设计值fv(N/mm2)：1.4；面板类型：胶合面板；面板弹性模量E(N/mm2)：9500.0；面板抗弯强度设计值fm(N/mm2)：25.0；4.梁底模板参数梁底方木截面宽度b(mm)：60.0；梁底方木截面高度h(mm)：80.0；梁底纵向支撑根数：4；面板厚度(mm)：18.0；5.梁侧模板参数主楞间距(mm)：500；次楞根数：8；主楞竖向支撑点数量为：4；支撑点竖向间距为：200mm，500mm，350mm；穿梁螺栓水平间距(mm)：500；穿梁螺栓直径(mm)：M12；主楞龙骨材料：钢楞；截面类型为圆钢管48×3.0；主楞合并根数：2；次楞龙骨材料：木楞，宽度60mm，高度80mm；次楞合并根数：2；二、梁模板荷载标准值计算1.梁侧模板荷载强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力。

支模架基本数据

支模架基本数据标题：支模架基本数据引言概述：支模架是建造工程中常用的一种暂时支撑结构，用于支撑和固定混凝土模板、钢模板等，保证施工安全和质量。

支模架基本数据是指支模架的相关参数和特性，对支模架的选择、设计和施工起着至关重要的作用。

一、支模架的材料和规格1.1 支模架的材料：支模架通常由钢材、铝合金等材料制成，具有良好的承载能力和稳定性。

1.2 支模架的规格：支模架的规格包括高度、宽度、长度等参数，根据具体施工需求进行选择。

二、支模架的承载能力和稳定性2.1 承载能力：支模架的承载能力是指支撑结构能够承受的最大荷载，必须符合国家相关标准和规定。

2.2 稳定性：支模架的稳定性是指支撑结构在施工过程中不会发生倾斜或者变形，确保施工安全和质量。

三、支模架的安全性能和可靠性3.1 安全性能：支模架必须具有良好的安全性能，包括抗震、抗风等能力，确保施工过程中不会发生事故。

3.2 可靠性：支模架的可靠性是指支撑结构在使用过程中不会浮现故障或者损坏，保证施工进度和质量。

四、支模架的使用范围和施工要求4.1 使用范围：支模架适合于各类建造工程中，如桥梁、高楼、水利工程等，根据具体需求选择合适的支模架。

4.2 施工要求：支模架的安装和拆除必须按照像关规定进行，保证施工过程中的安全和质量。

五、支模架的维护和保养5.1 定期检查：支模架在使用过程中需要定期进行检查，确保支撑结构的完好和稳定。

5.2 维护保养：支模架需要定期进行维护保养，包括清洁、润滑等工作，延长支模架的使用寿命。

结论：支模架基本数据是支撑结构设计和施工的基础，对支模架的选择、安装和维护起着至关重要的作用。

建议施工单位在选择支模架时，务必考虑支模架的材料、规格、承载能力、稳定性等因素，确保施工安全和质量。

同时，定期检查和维护支模架，延长支模架的使用寿命，提高施工效率。

模板及支模架计算书

模板及支模架计算书一、荷载及荷载组合１、荷载计算模板及支架的荷载，分为荷载标准值和荷载设计值，后者是荷载标准值乘以相应的荷载分项系数得出的。

（1）荷载标准值模板工程的荷载标准值包括新浇混凝土自重、施工人员及设备荷载、振捣混凝土时产生的荷载和倾倒混凝土时产生的荷载，对柱、梁、墙等构件，还应考虑新浇混凝土对模板侧面的压力。

1）新浇混凝土自重标准值对普通钢筋混凝土，采用25N/m3，对其他混凝土，可根据实际重力密度确定。

2）施工人员及设备荷载标准值（表4—1）：施工人员及设备荷载标准值表4—13）振捣混凝土时产生的荷载标准值（表4—2）振捣混凝土时产生的荷载标准值表4—23）新浇筑混凝土对模板侧面的压力标准值——采用内部振捣器时，可按以下两式计算，并取其较小值：F=y c H （4—2）其中：F———新浇筑混凝土对模板的最大侧压力，KN/m2y c———混凝土的重力密度，KN/m2t0———新浇筑混凝土的初凝时间，h，可按实确定；缺乏试验资料时，可采用t0=200/（T+15）计算，T为混凝土的温度，0C V———混凝土的浇筑速度，一般取2m/hH———混凝土侧压力计算位置处至新浇筑混凝土顶面的总高度，m β1———外加剂影响修正系数，不掺外加剂时取1.0；掺具有缓凝作用的外加剂时取1.2β2———混凝土坍落度影响修正系数，当坍落度小于30时，取0.85；50—90mm时，取1.0；110—150mm时，取1.155）倾倒混凝土时产生的荷载（表4—3）倾倒混凝土时产生的荷载表4—3（2）荷载设计值荷载设计值为荷载标准值乘以相应的荷载分项系数，表4—4是荷载分项系数。

荷载分项系数表4—4２、荷载组合荷载组合表表4—5二、模板结构的强度和挠度要求目前施工现场的模板和大小楞以木模板为主，支架多采用钢管架。

其强度和钢度应满足表4—6的要求。

模板允许强度和允许刚度表4—6注：L0———模板的计算长度。

三、模板结构构件的计算理论1模板计算模板结构中的面板、大小楞等均属于受弯构件，而支架为受压构件，可按简支梁或连续梁计算。

模板支架及计算

模板支架及计算2、模板及其支架的计算选取（本计算根据中国建筑工业出版社出版《建筑施工安全技术手册》）。

本方案选取《曼哈顿广场》结施-14图中二层结构平面布置图中的G轴KL20梁面计算最不利荷载。

二层KL20梁截面：300×800㎜，梁底离地5.1m。

模板底搁栅枋木50㎜×100㎜,间距400㎜.跨度为9米，板厚为120。

为控制好该楼层支模工程质量和安全，特按安全生产的要求编制如下高支模施工方案。

3、支模要求和材料的选用为保证模板及其支架具有足够承载力、刚度和稳定性，能够可靠地承受新浇砼的自重和侧压力，以及在施工过程中产生的荷载，保证结合工程结构和构件各部分形体尺寸和相互位置的正确，做如下设计、计算、验算。

梁和板模板采用18㎜原建筑胶合板，50*100㎜和60×80mm木方。

梁底模沿梁纵向设置50×100㎜木方，横向间距为350㎜，侧向模板立档间距350㎜。

梁侧模再加￠14对拉螺栓，竖向间距400㎜，长向间距500㎜。

模板支撑系统采用MF1219标准门式支架，在梁下间距0.75米，板下间距0.9米。

门式支架顶端立杆加Φ35可调插芯上托，上托架2条ф48×3.5钢管支撑方木楞。

门式架间纵、横向水平拉结和斜撑用Φ48钢管，拉结钢管和门式架用连接扣件扣紧。

纵、横水平拉结的布置间距为楼（地）面200mm设第一道扫地杆，往上在每一榀门式架的横杆上加一道。

整个支撑系统按满堂架搭设，门式架下垫胶合板，梁底模按3‰起拱。

侧向稳定加钢管剪力撑。

具体材料的选用如下：1)模板均使用进口夹板1.8㎝厚。

2)松木方：60×80㎜和50×100mm两种。

3)楼层使用门式钢管脚手架，根据楼层的高度，使用二种高低搭配门式钢脚手架为：1930×1249和914×1249两种，拉结脚手架使用剪刀撑，高低调节使用70㎝长的上、下托钢镙杆4、施工前的准备工作1)施工前认真熟悉图纸的轴线，标高和位置尺寸。

高支摸的计算规则

高支模方案的设计计算规则支模及模板系统的选择1) 、扣件式钢管脚手架采用的钢材应符合Q235-A 级钢的规定，每根钢管的最大质量不应大于25kg,宜采用①48 X 3.5钢管。

所选用的钢管规格及截面特性见下表:钢管规格及截面特性钢材的强度设计值与弹性模量(N/mm 2)2) 、门式脚手架采用的钢材应符合 Q235-A 级钢的规定。

工程中一般采用门架型号为MF1217及承托架BF617。

其主要几何尺寸、扣件规格、配件规格及钢管截面几何特性见下表。

1、支模系统选用的材料、规格及截面特性MF1219、常用的门架的规格及重量门架钢管截面几何特性1) 、胶合板规格2）、木枋规格：3) 、木枋的力学性能：广东地区一般使用松木，下面式马尾松的力学性能马尾松的力学性能2、模板系统选用的材料、规格及截面特性厚度(mm )12, 15， 18高支模的计算及验算1、支撑系统的设计1）、扣件式脚手架支模系统的设计根据支模的高度、荷载、使用面积进行设计。

包括：支撑钢管的选型、排距、搭设层数、纵横水平拉杆及剪刀撑的设置，构造要求应符合规范JGJ130-2001第6.8条的规定。

计算步骤:a、计算单元单根立杆的计算面积：S=L1 X L2b、荷载计算b.1 一个柱距范围内脚手架自重产生的轴向力N GK1N G1K=g l X Hg1：为一个柱距范围内每米脚手架自重产生的轴向力标准值H:脚手架的支撑高度g i包括立柱、纵横向水平杆、连接它们的扣件重。

可参考下表数据b.2模板自重标准值:根据实际设计进行计算。

一般对于肋形楼板模板，自重标准值可参考下表:楼板模板自重标准值g2（KN/mm2）b.3新浇混凝土自重标准值：g3q2 一般取25KN/mm3。

b.4钢筋自重标准值：g4钢筋设计标准值应根据设计图纸确定。

对于一般梁板结构每立方米钢筋混凝土的钢筋自重标准值可采用以下数值梁截面面积t:楼板的厚度mmb.5单根立管承受的恒荷载工N G K= N G1K+(g2+g3+g4)X Sb.6施工人员及施工设备荷载q iq1 一般取：1.0KN/m2 b.7振捣混凝土时产生的荷载q2q2 一般取：2.0KN/m2 b.8单根立管承受的活荷载2 N QK= (q什q2)X SC、模板支架立杆的轴向力设计值不考虑风荷载时：N=1.22 N GK+1.42N QK d立杆的稳定性计算计算公式：N/（①A）三f即：N三①A f①：轴心受压构件的稳定系数：根据长细比查JGJ130-2001附录C入：长细比，入=10 / iI o :计算长度l0= h+2a a:模板支架立杆伸出顶层横向水平杆中心线至模板支撑点的长度i:回转半径A :立杆的截面积f：钢材的抗压强度设计值附表：根据以上公式及参数，分别计算步距为2仆、1.8m、1.6m、1.4m、1.2m、1.0m的立杆稳定承载力。

大悬挑支模架计算方案

大悬挑支模架计算方案一、前言。

咱要搞这个大悬挑支模架的计算，就像是给一个超级大的空中楼阁打地基的计算一样，得小心又仔细，不然这楼阁可就不稳喽。

这大悬挑支模架在建筑里就像一个大力士的手臂，伸出去老远，还得稳稳地托住上面的东西，所以这个计算方案那可是相当重要滴。

二、工程概况。

咱们这个工程啊，有这么一个大悬挑的部分。

就像从大楼的身体上突然伸出了一块大板子似的。

悬挑的长度呢，[具体悬挑长度]米，这个长度可不算短啦，就像一个长长的手臂伸出去够东西。

上面要承受的模板和混凝土的重量那也不少，就好像这个手臂上还挂着重重的哑铃呢。

三、计算依据。

四、荷载计算。

# （一）恒荷载。

1. 模板自重。

这模板就像给混凝土做的一个大盒子，它自己也有重量的。

根据咱们选的模板类型，[模板类型]，查资料或者问厂家就知道它每平方米的重量大概是[X]千克，然后乘以悬挑部分模板的面积，就得到模板的自重荷载啦。

2. 混凝土自重。

混凝土可是个实打实的重家伙。

咱们知道混凝土的密度大概是[具体密度]千克每立方米，悬挑部分要浇筑的混凝土体积是[混凝土体积]立方米，这么一乘，混凝土的自重就出来喽。

# （二）活荷载。

1. 施工人员及设备荷载。

施工的时候啊，人要在上面走来走去，还有一些施工设备也要放在上面。

按照规定，一般取值是每平方米[X]千克。

这个数值就像是给悬挑部分预估了一群施工小伙伴加上他们的工具的重量呢。

2. 振捣混凝土时产生的荷载。

振捣混凝土的时候啊，那家伙就像在给混凝土做按摩，不过这个过程也会产生荷载。

这个荷载取值每平方米[X]千克，这是考虑到振捣器对悬挑支模架的额外压力。

五、支模架结构选型。

1. 立杆。

咱们选用的立杆就像这个支模架的腿一样，要足够结实。

根据计算的荷载和规范要求，我们选择[立杆的型号]，它的直径、壁厚等参数都能满足承受这些荷载的要求。

就像选腿的时候，要选那种又粗又壮的腿才能撑得住嘛。

2. 横杆和斜杆。

横杆就像把立杆连接起来的腰带，斜杆呢就像给支模架加了一些斜着的支撑，让它更稳固。

模板支架计算原理解析

模板支架设计计算原理解析理论计算施工安全计算是保证施工方案和措施能够安全实施的计算，也就是通过提前计算、预演确保施工全过程各阶段所形成的的工况都应出于安全可靠的状态。

模板支架应根据架体构造、搭设部位、使用功能、荷载等因素确定设计计算内容。

一般来说，模板支架的验算内容应包含：1.水平杆件抗弯、抗剪、挠度和节点连接强度验算。

2.立杆稳定性验算3.基础承载能力验算4.架体抗倾覆验算竖向荷载传递路线竖向荷载面板小梁（次楞）主梁（主楞）顶托（扣件）立杆基础水平荷载传递路线水平荷载立杆、顶部横杆/剪刀撑立杆基础立杆（弯矩形式）（倾覆、附加轴力、连墙件）连墙件结构规范名称　T/CCIAT0003-2019JGJ162-2008 JGJ130-2011JGJ231-2010 JGJ166-2016永久荷载（竖向）模板自重(G1k）支架自重（G2k）钢筋混凝土自重（G3k）同同同同模板、支架自重按各自规范给出大小取值钢筋混凝土自重：普通板25.1KN/m³普通梁25.5KN/m³可变荷载施工荷载Q1k附加水平荷载Q2k(泵送、倾倒混凝土产生的水平荷载作用架体顶部)风荷载Q3k施工荷载Q1k振捣砼荷载Q2k倾倒砼荷载Q3k（分别用于不同部位验算）风荷载Wk同JGJ62-2008施工荷载Q1k附加水平荷载Q2k(泵送、倾倒混凝土产生的水平荷载作用架体顶部)风荷载Wk施工荷载Q1k风荷载Wk荷载分类荷载可变荷载T/CCIAT0003-2019JGJ162-2008 JGJ130-2011JGJ231-2010 JGJ166-2016竖向荷载施工荷载Q1k：正常情况3.0KN/㎡模板、小梁验算2.5KN泵管、布料机4.0KN/㎡施工荷载Q1k：小梁2.5kN/㎡；主梁1.5kN/㎡；立柱1.0kN/㎡振捣荷载Q2k：2.0kN/㎡同JGJ62-2008施工荷载Q1：一般情况3.0KN/㎡施工荷载Q1k：①一般浇筑工艺：2.5kN/m2②有水平甭管或布料4kN/m2③桥梁结构：4kN/m2水平荷载附加水平荷载Q2k：垂直永久荷载2%（作用架体顶部）作用侧模水平荷载（略）同JGJ62-2008附加水平荷载Q2k：垂直永久荷载2%（作用架体顶部）风荷载Wk：按地区选择基本风压乘以体型、高度变化系数荷载荷载组合计算项目荷载的基本组合水平杆强度由永久荷载控制的组合永久荷载+ 施工荷载及其他可变荷载由可变荷载控制的组合永久荷载+施工荷载+ 其他可变荷载立杆稳定承载力由永久荷载控制的组合永久荷载+ 施工荷载及其他可变荷载+ 风荷载由可变荷载控制的组合永久荷载+施工荷载+ 其他可变荷载+ 风荷载支撑脚手架倾覆永久荷载+施工荷载及其他可变荷载+风荷载立杆地基承载力来自GB51210-2016，以各自架体对应规范为准。

支模架按立方计算规则

支模架按立方计算规则支模架是一种用于支撑和固定混凝土结构的临时性支撑工具，广泛应用于建筑施工中。

在计算支模架的承重能力时，我们需要按照立方计算规则进行设计和分析。

本文将详细介绍支模架按立方计算规则的内容和应用。

一、支模架的基本原理支模架由立杆、横杆、斜杆和连接件等组成，其承重能力取决于各个构件的截面积、材料强度和结构形式等因素。

在进行支模架的立方计算时，我们需要考虑以下几个方面的因素。

1. 材料强度：支模架的构件通常采用钢材或铝合金等材料制作，其强度需要满足国家标准要求。

在计算中，我们需要根据构件的材料强度来确定其承重能力。

2. 构件截面积：支模架的构件通常具有一定的截面积，如立杆的截面积、横杆的截面积等。

在计算中，我们需要根据构件的截面积来确定其受力情况和承重能力。

3. 结构形式：支模架的结构形式多种多样，如单排支模架、双排支模架等。

不同的结构形式会对其承重能力产生影响。

在计算中，我们需要根据支模架的结构形式来确定其受力情况和承重能力。

二、支模架按立方计算规则支模架按立方计算规则是一种常用的计算方法，通过对支模架的立方进行计算，来确定其承重能力。

具体规则如下：1. 确定支模架的立方尺寸：支模架的立方尺寸通常由设计要求和实际施工情况确定。

在计算中，我们需要准确测量支模架的立方尺寸，并记录下来。

2. 计算支模架的体积：支模架的体积等于其立方尺寸的长、宽、高的乘积。

我们将测量得到的立方尺寸代入公式中，计算出支模架的体积。

3. 确定支模架的重量：支模架的重量由其体积和材料密度决定。

我们需要根据支模架的材料密度和体积来计算其重量。

4. 确定支模架的承重能力：支模架的承重能力等于其重量减去自身的重量。

我们将计算得到的支模架重量代入公式中，并减去支模架自身的重量，从而确定其承重能力。

5. 验证支模架的承重能力：在计算得到支模架的承重能力后，我们需要将其与设计要求进行对比，以验证其是否满足要求。

如果支模架的承重能力大于设计要求，即可认为其具有足够的承重能力；如果支模架的承重能力小于设计要求，则需要重新设计或调整支模架的结构。
