低压断路器的常识及几种常用型号的应用
低压断路器及其应用知识
5
第二章
产品的基本知识
2.1 低压断路器的结构，工作原理和性能 2.1.1低压断路器的结构
1.塑料外壳式断路器结构主要包括:1).过电流脱扣器(包括过载和短路脱扣器);2).灭弧装 置; 3).触头系统;4).操作机构;5).外壳;6).接线端子。 脱扣系统 灭弧系统 触头系统 灭弧系统
2.漏电断路器结构 漏电断路器在塑料外壳式断路器的基础上还要增加漏电保护部件,如电流互感器、电子 组件板、漏电脱扣器等。
11
第二章
产品的基本知识
2.3.1天正断路器公司生产万能式断路器产品包括: 1.DW15系列：DW15-630、DWX15-630、DW15-1600、DW15-2500、DW154000；其中DW15-630最高额定电压可达1140V。
2.DW16系列：DW16-630、DW16-2000、DW16-4000；
12
第二章
产品的基本知识
2.3.1天正断路器公司生产万能式断路器产品包括:
3.DW17系列:DW17-1600、DW17-2500、DW17-3200,此外还包括 1900A、2900A、3900A等增容型；
13
第二章
产品的基本知识
2.3.1天正断路器公司生产万能式断路器产品包括:
4.TGW45系列、 TGW7系列(第三代)：具有智能保护功能,四摇功能等。 TGW45(7)-2000、TGW45(7)-3200、TGW45-4000、TGW45(7)-6300等。公司及 行业上断路器最高额定工作电流为6300A。
6
第二章
产品的基本知识
二次接线座
3.万能式断路器结构 万能式断路器有一个钢制框架（小容量也有用塑料 底板，如DW15-630及DW16-630），所有部件都安装在 框架内，导电部分加绝缘座。 TGW45 整个产品都装在 一个塑料外壳内。万能式断路器部件包括： 1)．触头系统 (包括导电部分加绝缘座 ,接通和分断电 流)； 2)．灭弧室：灭弧； 3)．自由脱扣机构 (用手动来操作触头的分、合,在出 现过载、 短路时可自由脱扣)； 4)．电动操作机构(85%-110%Us时应能保证产品可靠 闭合)； 过电流脱扣器； 5) ．分励脱扣器 ( 远距离控制断路器 ,70%-110%Us 时 应能脱扣) 6)．欠电压脱扣器(电压≥85%Ue应能保证产品闭合,下 降到 75%-35%Ue 范围时应动作 , 低于 35%Ue 时应能防止 产品闭合)； 7)．辅助触头； 8)．二次接线座等； 抽屉式还要增加一个抽屉座；带预储能电动操作还 要增加一个释能电磁铁； TGW45(7) 智能型万能式断路 器部件还包括 : 智能控制器、速饱和互感器、空心互感 器等。
常用低压断路器型号及应用.
DW17系列万能式断路器
适用于交流50Hz、电压 380V、660V或直流440V，电 流至4000A的配电网络，用来 分配电能和保护线路及电源设 备的过载、欠电压、短路等,在 正常的条件下，可作为线路的 不频繁转换之用，1250A以下 的断路器在交流50Hz、电压 380V的网络中可用作保护电动 机的过载和短路。在正常条件 下，还可作为电动机的不频繁 起动之用。
谢谢大家！
DZ10系列塑壳断路器
适用于交流50hz、 380v或直流220v及以下 的配电线路中用来分配 电能和保线路及电源设 备的过载、欠电压和短 路，以及在正常工作条 件下不频繁分断和接通 线路之用。
DZ12系列塑壳断路器
体积小巧，结构新颖、性能优良可靠。主要装在照明配电箱中，用 于宾馆、公寓、高层建筑、广场、航空港、火车站和工商企业等单位的 交流50Hz单相230V，三相400V及以下的照明线路中，作为线路的过载， 短路保护以及在正常情况下作为线路的不频繁转换之用。
适用于交流50Hz、电压为 220V、额定电流至20A的单相电路 中作为人身触电保护用，也可作为 线路、设备的过载、过压保护及用 于防止因设备绝缘损坏，产生接地 故障电流而引 起的火灾危险，当与 RL1熔断器串联时，可作短路保护。
DZL25系列漏电断路器
适用于交流50Hz、额定电 压至380V，额定电流至200A的电 路中，作触电、漏电保护用。并可 用来保护线路和电动机的过载及短 路以及作为线路的不频繁转换及电 动机的不频繁起动之用。
DW10系列万能式断路器
适用于交流50Hz、电压 至380V、直流电压至440V的 电气线路中，作过载、短路、 失压保护以及正常条件下的不 频繁转换之用。当三极断路器 在直流电路中串联使用时，电 压允许提高至440V。

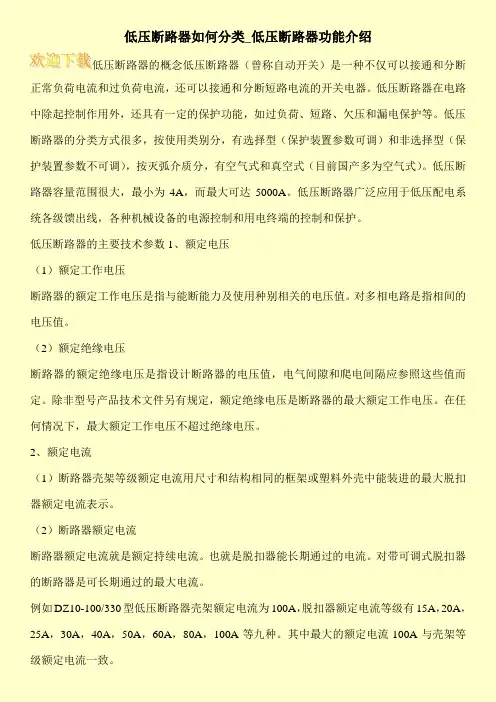

低压断路器如何分类_低压断路器功能介绍
低压断路器如何分类_低压断路器功能介绍低压断路器的概念低压断路器（曾称自动开关）是一种不仅可以接通和分断正常负荷电流和过负荷电流，还可以接通和分断短路电流的开关电器。
低压断路器在电路中除起控制作用外，还具有一定的保护功能，如过负荷、短路、欠压和漏电保护等。
低压断路器的分类方式很多，按使用类别分，有选择型（保护装置参数可调）和非选择型（保护装置参数不可调），按灭弧介质分，有空气式和真空式（目前国产多为空气式）。
低压断路器容量范围很大，最小为4A，而最大可达5000A。
低压断路器广泛应用于低压配电系统各级馈出线，各种机械设备的电源控制和用电终端的控制和保护。
低压断路器的主要技术参数1、额定电压（1）额定工作电压断路器的额定工作电压是指与能断能力及使用种别相关的电压值。
对多相电路是指相间的电压值。
（2）额定绝缘电压断路器的额定绝缘电压是指设计断路器的电压值，电气间隙和爬电间隔应参照这些值而定。
除非型号产品技术文件另有规定，额定绝缘电压是断路器的最大额定工作电压。
在任何情况下，最大额定工作电压不超过绝缘电压。
2、额定电流（1）断路器壳架等级额定电流用尺寸和结构相同的框架或塑料外壳中能装进的最大脱扣器额定电流表示。
（2）断路器额定电流断路器额定电流就是额定持续电流。
也就是脱扣器能长期通过的电流。
对带可调式脱扣器的断路器是可长期通过的最大电流。
例如DZ10-100/330型低压断路器壳架额定电流为100A，脱扣器额定电流等级有15A，20A，25A，30A，40A，50A，60A，80A，100A等九种。
其中最大的额定电流100A与壳架等级额定电流一致。
常见的低压电器的主要种类及用途
常见的低压电器的主要种类及用途序号类别主要品种用途1 断路器塑料外壳式断路器主要用于电路的过负荷保护、短路、欠电压、漏电压保护，也可用于不频繁接通和断开的电路框架式断路器限流式断路器漏电保护式断路器直流快速断路器2 刀开关开关板用刀开关主要用于电路的隔离，有时也能分断负荷负荷开关熔断器式刀开关3 转换开关组合开关主要用于电源切换，也可用于负荷通断或电路的切换换向开关4 主令电器按钮主要用于发布命令或程序控制限位开关微动开关接近开关万能转换开关5 接触器交流接触器主要用于远距离频繁控制负荷，切断带负荷电路直流接触器6 起动器磁力起动器主要用于电动机的起动星三起动器自耦减压起动器7 控制器凸轮控制器主要用于控制回路的切换平面控制器8 继电器电流继电器主要用于控制电路中，将被控量转换成控制电路所需电量或开关信号电压继电器时间继电器中间继电器温度继电器热继电器9 熔断器有填料熔断器主要用于电路短路保护，也用于电路的过载保护无填料熔断器半封闭插入式熔断器快速熔断器自复熔断器10 电磁铁制动电磁铁主要用于起重、牵引、制动等地方起重电磁铁牵引电磁铁国内外的电磁阀从原理上分为三大类(即：直动式、分步童先导式)，而从阀瓣结构和材料上的不同与原理上的区别又分为六个分支小类(直动膜片结构、分步重片结构、先导膜式结构、直动活塞结构、分步直动活塞结构、先导活塞结构)。
直动式电磁阀：原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。
特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。
分布直动式电磁阀：原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。
当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。
低压断路器用途和分类
低压断路器用途和分类低压断路器俗称自动空气开关.是低压配电网中地主要开关电器之一，是低压开关中性能最完善地一种开关.它可以用来接通、分断正常负荷电流，又具有对电路进行自动保护地功能.当电路中发生短路、过负荷、低电压等故障时，低压断路器都能自动切断电路.低压断路器广泛用作低压配电变压器地总开关、大负荷电力线路和大功率电动机地控制开关等.但其结构上着重提高灭弧能力，所以不适用于要求频繁操作地电路.它不仅可以接通和分断正常负载电流、电动机工作电流和过载电流.而且可以接通和分断短路电流.主要在不倾族操作地低压配电线路或开关柜(箱)中作为电耳开关使用.并对线路、电气设备及电动机等起保护作用，当它们发生严贯过电流、过载、短路、断相、翻电等故障时.能自动切断线路.起到保护作用.低压断路器种类很多.叮按结构形式、灭弧介质、用途、极数、操作方式等来分类.、按结构形式分，有万能式《又称框架式)、妞料外壳式、小狱棋数式.、按灭弧介质分，有空气断路器和真空断路器等.、按用途分.有配电用断路器、电动机保护用断路器、照明用断路答和配电保护断路器等.具体见下表：.断路器类型电流类型和范围保护特性主要用途配电线路保护交流选择型类二段保护瞬时短延时电源总开关和支路近电源端开关三段保护瞬时短延时长延时非选择型类限流型长延时瞬时支路近端开关和支路末端开关一般型直流快速型有极性、无极性保护晶闸管变流设备一般型长延时、瞬时保护一般直流设备电动机保护交流直接启动一般型过电流脱扣器瞬动倍数（）保护笼型电动机限流型过电流脱扣器瞬动倍数保护笼型电动机，还可装于靠近变压器端间接启动过电流脱扣器瞬动倍数（）保护笼型和绕线型电动机照明用及导线保护交流过载长延时，短路瞬时单极，除用于照明外，尚可用于生活建筑内电气设备和信号二次回路漏电保护交流，，，，，内分断确保人身安全，防止漏电引起火灾特殊用途交流或直流一般只需瞬时动作如灭磁开关等从表中可看出.配电用低压断路器按保护性能分，有非选择型(类)和选择盛(类)两类.非选择纽断路器，一般为瞬时动作，只作短路保护用;也有地为长延时动作，只作过负荷保护用.选择整断路器，有两段保护、三段保护和智能化保护.两段保护为吸时或短延时两段.三段保护为瞬时、短延时与长延时特性三段.其中砚时和短延时特性适于短路保护，而长延时特性适于过负荷保护.、按主电路极数分，有单极、两极、三极、四极断路器.小型断路器还可以拼装组合成多极断路肠.、按保护脱扣器种类来分.有短路瞬时脱扣器、短路短延时脱扣路、过级长延时反时限保护脱扣器、欠电压瞬时脱扣器、欠电压延时脱扣答、目电保护脱扣器等.脱扣器是断路粉地一个组成部分.根据不同地用途.断路器可配备不同地脱扣器.以上各类脱扣器在断路公中可单独或组合成非选择性或选择性保护断路器.而智能化保护.其脱扣餐由徽机控创，保护功能更多.选择性更好，这种断路肠称为智能必断路器.、按操作方式分.手动操作、电动操作和储能操作.、按是否具有限流性能分，有一般不限流和快速限流里断路器.、按安装方式又可分为固定式、擂人式和抽展式等.、低压断路器按性能又可分为：普通式和限流式两种.限流式断路器一般具有特殊结构地触头系统，当短路电流通过时,触头在电动力作用下斥开而提前呈现电弧,利用电弧产生地电磁力小于反作用力弹簧地拉力，衔铁不能被电磁铁吸动，断路器正常运行.当线路中出现短路故障时，电流超过正常电流地若干倍，电磁铁产生地电磁力大于反作用力弹簧地作用力，衔铁被电磁铁吸动通过传动机构推动自由脱扣机构释放主触头.主触头在分闸弹簧地作用下分开切断电路起到短路保护作用.。
低压断路器的选择和应用
低压断路器的选择和应用低压断路器的选择和应用1 概述低压断路器(曾称自动开关)是一种不仅可以接通和分断正常负荷电流和过负荷电流，还可以接通和分断短路电流的开关电器。
低压断路器在电路中除起控制作用外，还具有一定的保护功能，如过负荷、短路、欠压和漏电保护等。
低压断路器可以手动直接操作和电动操作，也可以远方遥控操作。
低压断路器的分类方式很多，按使用类别分，有选择型(保护装置参数可调)和非选择型(保护装置参数不可调)；按结构型式分，有万能式(又称框架式)和塑壳式断路器；按灭弧介质分，有空气式和真空式(目前国产多为空气式)；按操作方式分，有手动操作、电动操作和弹簧储能机械操作；按极数分，可分为单极、二极、三极和四极式；按安装方式分，有固定式、插入式、抽屉式和嵌入式等。
低压断路器容量范围很大，最小为4A，而最大可达5000A。
低压断路器广泛应用于低压配电系统各级馈出线，各种机械设备的电源控制和用电终端的控制和保护。
2低压断路器的结构低压断路器由触头、灭弧装置、操作机构和保护装置等组成。
2.1触头系统触头(静触头和动触头)在断路器中用来实现电路接通或分断。
触头的基本要求为：(1)能安全可靠地接通和分断极限短路电流及以下的电路电流；(2)长期工作制的工作电流；(3)在规定的电寿命次数内，接通和分断后不会严重磨损。
常用断路器的触头型式有，对接式触头、桥式触头和插入式触头。
对接式和桥式触头多为面接触或线接触，在触头上都焊有银基合金镶块。
大型断路器每相除主触头外，还有副触头和弧触头。
断路器触头的动作顺序是，断路器闭合时，弧触头先闭合，然后是副触头闭合，最后才是主触头闭合；断路器分断时却相反，主触头承载负荷电流，副触头的作用是保护主触头，弧触头是用来承担切断电流时的电弧烧灼，电弧只在弧触头上形成，从而保证了主触头不被电弧烧蚀，长期稳定的工作。
2.2灭弧系统灭弧系统用来熄灭触头间在断开电路时产生的电弧。
灭弧系统包括两个部分：一为强力弹簧机构，使断路器触头快速分开；一为在触头上方设有灭弧室。
常用低压断路器的分类
常用低压断路器的分类1.引言1.1 概述低压断路器是一种用于保护电气设备和线路免受过载和短路故障的电器设备。
它是电力系统中不可或缺的重要组成部分。
低压断路器的主要功能是在电流超过额定值时自动切断电路，以保护设备和线路免受电流过载的损害。
同时，它还能够在电路出现短路故障时迅速切断电流，以防止电流过大造成的设备损坏和人身伤害。
根据其结构和工作原理的不同，常用低压断路器可以分为多种不同的分类。
一般可以根据断口数量和断电方式来进行分类。
根据断口数量的不同，低压断路器可以分为单断口断路器和多断口断路器。
单断口断路器一般适用于单相电路，而多断口断路器则适用于三相电路。
根据断电方式的不同，低压断路器又可以分为热磁式断路器和电子式断路器。
热磁式断路器一般采用热熔丝或磁力释放装置，通过温度或磁场的变化来实现切断电流的功能。
电子式断路器则采用电子元器件控制，具有更高的切断速度和更精确的保护性能。
此外，根据其使用场景和保护功能的不同，低压断路器还可以进一步细分为空气断路器、真空断路器、油封断路器、气体断路器等。
它们各自具有不同的特点和适用范围，可以满足不同电气系统的保护需求。
总之，常用低压断路器的分类主要基于断口数量、断电方式以及使用场景和保护功能。
了解这些分类对于正确选择和使用低压断路器具有重要的指导意义。
在接下来的文章中，我们将会更详细地介绍和探讨这些不同分类的低压断路器。
1.2文章结构文章结构的目的是为了给读者提供一个清晰的框架，使他们可以更好地理解文章的构成和内容。
通过合理的结构安排，读者能够顺利地跟随文章的思路和逻辑展开阅读，从而更好地理解和掌握文章中所讨论的内容。
本文的结构主要包含引言、正文和结论三个部分。
其中，引言部分主要对文章进行概述，介绍了低压断路器的定义和作用，同时明确了文章的目的。
正文部分则是详细讨论了常用低压断路器的分类。
最后，结论部分对常用低压断路器的分类进行了总结，并展望了低压断路器的未来发展。
低压断路器及其应用知识
第一章 概 念
1.1相关概念 1、低压断路器（曾称自动开关）相当于闸刀开关，熔断器（保险丝一 类）等电器的组合，是一种既有手动开关作用又能自动进行过载和短路保 护的电器；是一种不仅可以接通和分断正常负载电流，电动机工作电流和 过载电流，而且可以接通和分断电流的开关电器。其定义为：能接通、承 载及分断正常电路条件下的电流,也能在所规定的非正常电路(例如短路)下 接通、承载一定时间和分断电流的一种机械开关电器。 2、漏电断路器:具有剩余电流保护的断路器，是为了防止低压电网（交 流1200V，直流1500V以下）中发生人身触电和漏电火灾，爆炸等事故而研 制的一种新型电器。 3、万能式断路器:以具有绝缘衬垫的框架结构底座将所有构件组成一整 体并具有多种结构变化方式和用途的断路器。 4、塑料外壳式断路器：具有一个用模压绝缘材料制成的外壳作为断路 器整体部件的断路器。 5、低压断路器符合的标准：国家标准GB14048.2-2001《低压开关设备 和控制设备低压断路器》。或国际标准IEC60947-2标准。
4.1 型号解释 4.2 具有自主知识产权（包括品牌）断路器型号的意义 4.3 我公司产品型号与正泰、德力西公司产品型号的对比 第五章 断路器的选型
5.1 计算公式： 5.2 选用原则 5.3 框架式断路器的区别与使用场所： 5.4 主要销售产品的使用注意事项 第六章 主要产品的常见故障和解决办法
6.1 常见故障 6.2 质量问题简单维修3步骤： 第七章 主要产品竞争的优、劣势
第二章 产品的基本知识
3.万能式断路器结构
万能式断路器有一个钢制框架（小容量也有用塑料 底板，如DW15-630及DW16-630），所有部件都安装在 框架内，导电部分加绝缘座。TGW45整个产品都装在
低压断路器知识点
一、低压断路器的功能
低压断路器又叫自动空气开关，简称断路器。
它集控制和多种保护功能于一体，当线路正常工作时，它作为电源开关接通或分断电路；当电路发生短路、过载和失压等故障时，它能自动跳闸切断故障电路，从而保护线路和电气设备。
二、低压断路器的分类
按操作方式分：有电动操作、储能操作和手动操作。
按结构分：有万能式和塑壳式。
按使用类别分：有选择型和非选择型。
按灭弧介质分：有油浸式、真空式和空气式。
按动作速度分：有快速型和普通型。
按极数分：有单极、二极、三极和四极等。
按安装方式分：有插入式、固定式和抽屉式等。
最常用的是DZ系列塑壳式低压断路器。
三、低压断路器的结构
DZ5系列低压断路器由触头系统、灭弧装置、操作机构、热脱扣器、电磁脱扣器及绝缘外壳等部分组成。
低压断路器基础知识断路器
低压断路器基础学问 - 断路器第一节概述一、低压断路器的定义、分类及执行的标准 (一)定义低压断路器是一种使用于低压电网〔沟通(50Hz或 60Hz额定电压在120及以下，直流额定电压在1200v及以下的电路〕的配电电器。
按其用途，低压断路器被定义为:能够接通、承载及分断正常电路条件的电流，也能在规定的非正常条件下(如过载、短路、欠电压以及发生单相接地故障时)接通、承载肯定时间和分断电流的开关电器。
过去也称之为自动开关、空气开关和空气断路器(空开、空断)等。
(二)低压断路器的分类低压断路器按其结构、功能和用途可分为:万能式 (也称框架式)、塑料外壳式、以及灭磁式、爆炸式，真空和选相闭合式等等。
后面的四种属于特殊场合使用，就不予论述。
万能式、塑料外壳(模具压塑外壳)式两种主要的断路器，按它们的使用类别，国际电工委员会的IEc标准和我国相应标准又再分成A类和B类两个类型。
A类:是指在短路状况下，断路器无明确指明用作串联在负载侧的另一短路爱护装置的选择性爱护，即在短路状况卜，选择性无人为的短延时，因而对此种断路器无额定短时耐受电流的要求，属于A 类的断路器;在除短路情况外，如可作选择性爱护、也可设置短延时，但其短时耐受电流可比标准规定值(12In或5kA ,以及In 250OA时的30kA小。
大量的塑壳式断路器、小型断路器和一部分小电流规格的万能式断路器属于A类，它的明显特征是:爱护性能仅有过载长延时、短路瞬时的二段爱护。
B类:是指在短路状况下，断路器明确作串联在负载侧的另，一短路爱护装置的选择性爱护，即在短路状况下，选择性爱护有人为短延时(可调整)，这一类断路器要求有额定短时耐受电流，绝大多数的万能式都属于B类。
目前接受智能型把握器(脱扣器)的塑壳式也属于B类，它的明显特征是:保护特性具有过载长延时、短路瞬动、又有短路短延时的三段爱护，他们最适宜作选择性爱护。
假如再细分、即按爱护的对象来分，基本上可分为四种型式: ①配电爱护型;②电动机爱护型;③家用或类似场所用爱护型(以前称为导线爱护型，现称为小型或称微型断路器的就属于此类);④剩余电流(漏电)爱护型。
低压断路器的选择和应用
低压断路器的选择和应用低压断路器的选择和应用１电灯（白炽灯）、电热器回路这些回路基本上是电阻负载，选用的是小型断路器（MCB）。
断路器的额定电流理论上是In≥IＬ（In为断路器额定电流，IＬ为线路或电气设备的额定电流）。
若In取≤IＬ，MCB可能发生误动作，所以国际上很多国家将用于白炽灯、电热回路的断路器In选为（1.1～1.15）IＬ。
白炽灯和电热回路在通电的瞬间都可能产生闪流（由冷态电阻逐渐形成热态电阻的过程），最大闪流可达10IＬ，故在选用小型断路器时应选用Ｃ型（瞬动电流整定值5～10倍In）。
２高压汞灯、钠灯、金属卤化灯等的回路小型断路器的In≥（1.2～1.4）IＬ水银灯等的特点是电流的畸变率（系数）达１５％，起动时，因镇流器电感因素，将产生冲击电流，但起动的时间也较长。
为此，水银灯等的保护用断路器，其瞬动电流应选用Ｃ型。
３电动机回路作为电动机回路直接保护的断路器可采用电动机保护型断路器，它的过载保护有1.2In、1.5In、7.2In（可返回特性），短路瞬动为12In。
这种断路器的额定电流In=I M（I M为电动机的额定电流）。
如果无法找到电动机保护型断路器，也可使用一般配电保护型断路器，但这种配电型断路器仅能作电动机的短路保护（线路的过载保护采用热继电器）。
由于这种配电型断路器无躲过电动机起动电流的可返回特性，为了避免电动机起动时断路器动作（包括电动机采用Ｙ－Δ起动器等，在起动、运转瞬间的过渡性冲击电流），所以它的额定电流取得较高。
日本有关标准（包括一些公司的产品样本介绍）规定：当电动机额定电流I M≤50A时，断路器的额定电流In≤3I M，当I M＞50A时，In≤2.5I M，而瞬动电流仍取10In（倘额定电流不放大，则瞬动电流必须大于14I M），断路器的额定短路分断能力≥电动机的短路电流。
４电容器回路国际电工委员会IEC和德国DIN标准都规定，电容器单元必须长期在这样的电流下工作，即：它的有效值不会超过在正弦电压和额定频率时流过电流的1.3倍，对于大多数使用场合中的电容器单元可不采用过载保护，它可使上一级电网通过滤波回路进一步消除谐波。
低压断路器如何分类-低压断路器功能介绍
低压断路器（曾称自动开关）是一种不仅可以接通和分断正常负荷电流和过负荷电流，还可以接通和分断短路电流的开关电器。
低压断路器在电路中除起控制作用外，还具有一定的保护功能，如过负荷、短路、欠压和漏电保护等。
低压断路器的分类方式很多，按使用类别分，有选择型（保护装置参数可调）和非选择型（保护装置参数不可调），按灭弧介质分，有空气式和真空式（目前国产多为空气式）。
低压断路器容量范围很大，最小为4A，而最大可达5000A。
低压断路器广泛应用于低压配电系统各级馈出线，各种机械设备的电源控制和用电终端的控制和保护。
低压断路器的主要技术参数1、额定电压（1）额定工作电压断路器的额定工作电压是指与能断能力及使用种别相关的电压值。
对多相电路是指相间的电压值。
（2）额定绝缘电压断路器的额定绝缘电压是指设计断路器的电压值，电气间隙和爬电间隔应参照这些值而定。
除非型号产品技术文件另有规定，额定绝缘电压是断路器的最大额定工作电压。
在任何情况下，最大额定工作电压不超过绝缘电压。
2、额定电流（1）断路器壳架等级额定电流用尺寸和结构相同的框架或塑料外壳中能装进的最大脱扣器额定电流表示。
（2）断路器额定电流断路器额定电流就是额定持续电流。
也就是脱扣器能长期通过的电流。
对带可调式脱扣器的断路器是可长期通过的最大电流。
3、额定短路分段能力断路器在规定条件下所能分断的最大短路电流值。
4、低压断路器型号的意义低压断路器型号的意义如图3所示。
低压断路器如何分类_低压断路器功能介绍图3低压断路器型号的意义低压断路器如何分类（1）按电流种类分为交流AC和直流DC。
（2）按灭弧介质分空气；真空；气体（低压断路器中极少应用）（3）按使用类别分A类：在短路情况下，断路器无明确指明用作串联在负载侧的另一短路保护装置的选择性保护，即在短路情况下，无选择性保护所需要的人为短延时，因而无短时耐受电流要求。
B类：在短路情况下，断路器明确指明用作串联在负载侧的另一短路保护装置的选择性保护，即在短路情况下，可实现选择性保护，有人为短延时（可调节），因而有短时耐受电流要求。
低压断路器综述.
一. 低压断路器的用途、工作原理和分类 二. 低压断路器的典型结构 三. 低压断路器的主要技术参数 四. 低压断路器的脱扣器与时间—电流特性
2017/10/17
Rockwell Automation
1
2.4 低压断路器
一. 低压断路器的用途、工作原理和分类
低压断路器：在低压配电网络中用来分配电能以及按规定 条件对低压配电电路、电动机或其他用电设备实行通 断操作并起保护作用的开关电器。 低压断路器的保护作用：当电路中出现过载、短路或欠压 等故障时，能自动分断电路。 低压断路器以前称为自动开关、空气开关或自动空气断路 器。 在正常情况下，低压断路器可用于不频繁地接通与切断线 路。
2017/10/17 Rockwell Automation 12
2.4 低压断路器
二. 低压断路器的典型结构
2. 装置式断路器
目前，国产装置式断路器有 DZ20 系列和 DZ15 系 列等。与万能式相比较，其特点是触头系统、灭 弧室、操作机构及脱扣器等元件均装在一个塑料 壳体内，具有结构紧凑、体积小、使用安全、价 格低廉及外形美观等优点。 (1)普通装置式断路器：DZ20系列。 (2)限流装置式断路器：DZX10系列。
2017/10/17 Rockwell Automation 18
2.4 低压断路器
三. 低压断路器的主要技术参数 6. 保护特性
(1)过电流保护特性：断路器的动作时间 t与过电流脱扣器的动作电流I 的关系曲 线，即t=f (I)曲线。 低压断路器过电流保护可具有一段、 两段或三段过电流保护特性，图中曲线 ABCD为两段非选择性保护特性，其中 AB 段为长延时反时限保护特性，用于 过载保护； CD 段为瞬时脱扣器动作特 性。图中曲线 abcdef 为选择性三段保护 特性，其中ab段是过载反时限长延时保 护特性；cd段为短路电流较小时的定时 限短延时特性；ef段则为短路电流较大 时的瞬时动作特性。
常见低压电器基础知识
常见低压电器基础知识一、断路器（一）概念低压断路器俗称自动开关或空气开关，用于低压配电电路中不频繁的通断控制。
在电路发生短路、过载或欠电压等故障时能自动分断故障电路，是一种控制兼保护电器。
断路器的种类繁多，按其用途和结构特点可分为DW型框架式断路器、DZ型塑料外壳式断路器、DS型直流快速断路器和DWX型、DWZ型限流式断路器等。
框架式断路器主要用作配电线路的保护开关，而塑料外壳式断路器除可用作配电线路的保护开关外，还可用作电动机、照明电路及电热电路的控制开关。
（二）断路器的结构和工作断路器主要由3个基本部分组成，即触头、灭弧系统和各种脱扣器，包括过电流脱扣器、失压（欠电压）脱扣器、热脱扣器、分励脱扣器和自由脱扣器。
下图1-8是断路器工作原理示意图及图形符号。
断路器开关是靠操作机构手动或电动合闸的，触头闭合后，自由脱扣机构将触头锁在合闸位置上。
当电路发生上述故障时，通过各自的脱扣器使自由脱扣机构动作，自动跳闸以实现保护作用。
分励脱扣器则作为远距离控制分断电路之用。
过电流脱扣器用于线路的短路和过电流保护，当线路的电流大于整定的电流值时，过电流脱扣器所产生的电磁力使挂钩脱扣，动触点在弹簧的拉力下迅速断开，实现短路器的跳闸功能。
图1-8 断路器工作原理示意图及图形符号热脱扣器用于线路的过负荷保护，工作原理和热继电器相同。
失压（欠电压）脱扣器用于失压保护，如图1-8所示，失压脱扣器的线圈直接接在电源上，处于吸合状态，断路器可以正常合闸；当停电或电压很低时，失压脱扣器的吸力小于弹簧的反力，弹簧使动铁心向上使挂钩脱扣，实现短路器的跳闸功能。
分励脱扣器用于远方跳闸，当在远方按下按钮时，分励脱扣器得电产生电磁力，使其脱扣跳闸。
不同断路器的保护是不同的，使用时应根据需要选用。
在图形符号中也可以标注其保护方式，如图1-8所示，断路器图形符号中标注了失压、过负荷、过电流3种保护方式。
（三）低压断路器选择原理低压断路器的选择应从以下几方面考虑：（1）断路器类型的选择：应根据使用场合和保护要求来选择。
低压断路器及选型
低压断路器一、低压断路器的分类低压断路器(曾称自动开关)是一种不仅可以接通和分断正常负荷电流和过负荷电流，还可以接通和分断短路电流的开关电器。
低压断路器在电路中除起通断控XXX用外，还具有保护功能，如过负荷、短路、欠压和漏电保护等。
低压断路器可以手动直接操作和电动操作，有的还可以实现远方遥控操作。
低压断路器的分类：低压断路器的分类方式很多按结构形式可分为：框架式断路器(ACB)又称开启式、万能式断路器。
比如ABB的F、Emax系列、施耐德的M、MT系列、穆勒的IZM系列、西门子的WL系列、国产的DW系列等。
框架式断路器所有零件都装在一个绝缘的金属框架内，常为开启式，可装设多种附件，更换触头和部件较为方便。
有手操动、储能式、非储能式以及电动式等操动形式。
按安装方式可分为固定式和抽屉式两种，固定式外壳采用金属材料，外形尺寸较大，防护等级较低；抽屉式采用工程塑料外壳，结构较为紧凑，防护等级高，检修方便，多用在电源端总开关。
过电流脱扣器有热磁式、电磁式（单磁）、电子式和智能化脱扣器等几种。
断路器具有长延时、短延时、瞬时三段保护及接地保护，每种保护整定值均根据其壳架等级在一定范围内可选择或调整。
随着微电子技术的发展，现在部分智能型断路器具有区域选择联锁功能，充分保证了动作的灵敏性和选择性。
ACB的最大特点是容量大、极限短路分断能力高和足够的短时耐受电流，有的断路器的额定电流高达5000 A,额定短时耐受(允许)电流Icw 高达100kA (1S)。
这使得ACB的有很好的选择性和稳定性。
ACB的功能完善但价格贵，多用于作为低压配电系统的主开关，以及重要的、负载较大的主干线的保护。
塑壳式断路器(MCCB)又称装置式断路器，比如ABB的lsomaxS、Tmax系列、施耐德的NS、NSX系列、国产的DZ20系列等。
所有零件都密封于外壳中，辅助触点、欠压脱扣器以及分励脱扣器等多采用模块化，由于结构非常紧凑，MCCB基本不能检修。
低压断路器详细介绍
低压断路器详细介绍1.结构和分类低压断路器根据其额定电流和断开能力的不同，可以分为各种类型。
例如，按照国际电工委员会（IEC）标准划分，低压断路器可以分为4种类型，分别是B型、C型、D型和K型断路器。
不同类型的断路器适用于不同的电器设备和工作环境。
2.工作原理低压断路器的工作原理是通过电流传感器和热元件来感知电流的变化，并在达到设定值时产生相应的保护操作。
当电流超过额定值时，电流传感器会感应到过载电流，并向保护单元发送信号。
保护单元会进行判断，如果是过载情况，则只需断开电路即可；如果是短路情况，则需要更快速地切断电路以保护设备和人身安全。
此外，低压断路器还具有热元件的保护功能。
当电流通过断路器时，热元件会受到电流的加热作用，当温度达到一些临界值时，热元件会发生热致动作，导致断路器跳闸。
这种保护机制可以有效地防止电路过载、短路等故障造成的损害。
3.应用领域(1)住宅用电保护：低压断路器可用于住宅电路的过载和短路保护，保证家庭用电的安全使用。
(2)商业建筑用电保护：商业建筑通常有大量的电气设备，低压断路器可以对商业电路进行过载和短路保护，确保设备的正常运行。
(3)工业设备用电保护：工业设备通常具有较高的功率和复杂的电路，低压断路器可对工业设备进行过载和短路保护，防止设备损坏和人员伤害。
(4)交通运输：低压断路器可用于各种交通运输工具的电气系统，如汽车、火车和船舶等，对电路进行过载和短路保护，确保交通工具的安全运行。
总之，低压断路器是一种常用的电器保护设备，具有广泛的应用领域。
通过合理选择和使用断路器，可以保护设备的安全运行，防止电路故障造成的损害。
同时，低压断路器的不断发展和改进，也将为电气系统的安全运行提供更高效、可靠的保障。
低压断路器
2.低压断路器的分类 按结构型式可分: 为塑壳式、万能式 、限流式、直流快速式、灭磁式、 漏电保 护式 按操作方式分: 人力操作式、动力操作式、储能操作式 按极数分: 单极、二极、三极、四极式 按安装方式又可分: 固定式、插入式、抽屉式 按断路器在电路中的用途可分: 配电用断路器、电动机保护用断路器、其他负载用断路器
低压断路器的常见故障及处理方法
故障现象 可能原因 处理方法
欠压脱扣器无电压或线圈损坏 不能合闸
储能弹簧变形 反作用弹簧力过大
检查施加电压或更换线圈
更换储能弹簧 重新调整
操作机构不能复位再扣
热脱扣器双金属片损坏 电流达到整定值， 电磁脱扣器的衔铁与铁心距离 断路器不动作 太大或电磁线圈损坏 主触头熔焊 启动电动机时断 路器立即分断 断路器闭合后一 定时间自行分断 电磁脱扣器瞬时整定值过小
低压断路器的安装与使用 （1）低压断路器应垂直安装，电源线应接在上端，负载 接在下端。 （2）低压断路器用作电源总开关或电动机的控制开关时， 在电源进线侧必须加装刀开关或熔断器等，以形成明显 的断开点。 （3）低压断路器使用前应将脱扣器工作面上的防锈油脂 擦净，以免影响其正常工作。同时应定期检修，清除断 路器上的积尘，给操作机构添加润滑剂。 （4）各脱扣器的动作值调整好后，不允许随意变动，并 应定期检查各脱扣器的动作值是否满足要求。 （5）断路器的触头使用一定次数或分断短路电流后，应 及时检查触头系统，如果触头表面有毛刺、颗粒等，应 及时维修或更换。
熔断器的图形、文字符号
FU
熔断器—插入式熔断器
插入式熔断器主要应用于额定电压 380V以下的电路末端，作为供配电 系统中对导线、及电气设备（如电 动机、负荷电器）以及220V单相电 路（例如民用照明电路及电气设备） 的短路保护电器。
低压断路器型号 标准
低压断路器型号标准
低压断路器型号有很多种，每种型号都有其独特的特点和应用。
以下是一些常见的低压断路器型号和标准：
1. 框架式断路器（ACB）：也称为万能式断路器，所有零件都装在一个绝缘的金属框架内，常为开启式，可装设多种附件，更换触头和部件较为方便。
框架断路器适用交流50Hz，额定电压380V、660V，额定电流为200A-6300A的配电网络中。
框架式断路器还经常应用于变压器400V侧出线总开关、母线联络开关、大容量馈线开关和大型电动机控制开关。
2. 塑壳式断路器（MCCB）：其特点是固定式的塑壳断路器，它与热脱扣器配合使用，能带负载通断电路，并且可以自动切除接地故障。
塑壳式断路器主要用于交流50Hz或60Hz，额定电流在630A以下的馈电线路中保护线路的过载和短路。
3. 微型断路器（MCB）：适用于照明、电机控制、配电等电路中，作为线路及电器设备的过载和短路保护以及线路的不频繁转换之用。
此外，还有许多其他类型的低压断路器，如漏电断路器、电子式断路器等。
需要注意的是，选择合适的低压断路器型号需要考虑到电路的电压、电流、保护需求等因素，并遵循相应的标准。
