吸收实验
(化工原理实验)吸收实验
100%
吸收操作
开启恒温水浴，使吸收塔内温度 恒定。将配制好的吸收剂从塔顶 缓慢加入，保持塔内液面稳定。
80%Βιβλιοθήκη 数据记录在实验过程中，定时记录气体流 量、塔内温度、压力以及吸收剂 液位等关键数据。
数据记录与处理
01
数据整理
将实验过程中记录的各项数据整理成表格，便于后续分析。
02
数据处理
根据实验原理，对数据进行处理，如计算吸收速率、吸收效率等关键指
实验注意事项
实验前准备
熟悉实验流程，了解设备构造及 功能，检查实验装置是否完好，
确保实验条件符合安全要求。
操作规范
严格遵守实验操作规程，避免误 操作引发事故。
数据记录
认真记录实验数据，确保数据真 实可靠，为后续分析提供依据。
安全防护措施
个人防护
实验人员需佩戴合适的防护用品，如实验服、护目镜、手套等， 以降低化学品对皮肤和眼睛的伤害。
数据处理结果
通过数据处理，得到了不同条 件下的吸收率和传质系数，为 后续结果分析和讨论提供了依 据。
结果分析与讨论
吸收率分析
01
分析了不同操作条件下吸收率的变化规律，探讨了温度、压力、
流量等因素对吸收率的影响。
传质系数讨论
02
讨论了传质系数与操作条件的关系，以及传质系数对吸收过程
的影响。
结果合理性判断
03
根据实验结果和理论分析，判断了实验结果的合理性，并对可
能存在的误差进行了分析。
与理论预测比较
理论预测模型
介绍了用于预测吸收过程的理论模型，包括传质方程、热力学模 型等。
实验结果与理论预测比较
将实验结果与理论预测进行了比较，分析了两者之间的差异和原因。
吸收实验报告实验小结
一、实验目的本次实验旨在通过实际操作，掌握吸收实验的基本原理和操作方法，了解吸收塔的结构和工作原理，学习如何测定填料塔的体积吸收系数，并分析影响吸收效率的因素。
二、实验原理吸收实验是化工过程中常见的传质操作之一，主要用于气体和液体之间的物质传递。
本实验采用填料塔作为吸收设备，通过改变气体和液体的流量，研究其传质性能。
填料塔的体积吸收系数KYa是指单位体积填料层在单位时间内，气体和液体之间的传质速率。
其计算公式如下：KYa = (qL (C2 - C1)) / (qV (C2 - C1))其中，qL为液体流量，qV为气体流量，C1为进塔气体中溶质的摩尔分数，C2为出塔气体中溶质的摩尔分数。
三、实验内容1. 实验装置及原理实验装置主要包括填料塔、气体发生器、流量计、压力计、温度计等。
填料塔内填充有适当的填料，气体和液体在填料层内进行逆流接触，实现物质传递。
2. 实验步骤（1）准备实验装置，检查各连接处是否严密，确保实验过程中无泄漏。
（2）开启气体发生器，调整气体流量，使其达到实验要求。
（3）调整液体流量，使其达到实验要求。
（4）记录进塔气体中溶质的摩尔分数C1，出塔气体中溶质的摩尔分数C2，以及气体和液体流量。
（5）重复上述步骤，改变气体和液体流量，记录数据。
（6）根据实验数据，计算填料塔的体积吸收系数KYa。
四、实验结果与分析1. 实验结果通过实验，得到了不同气体和液体流量下填料塔的体积吸收系数KYa。
实验结果表明，填料塔的体积吸收系数KYa随着气体和液体流量的增加而增加。
2. 结果分析（1）气体和液体流量对体积吸收系数的影响：实验结果表明，填料塔的体积吸收系数KYa随着气体和液体流量的增加而增加。
这是因为气体和液体流量的增加，使得气液两相接触面积增大，传质速率提高。
（2）填料类型对体积吸收系数的影响：实验结果表明，不同填料类型对填料塔的体积吸收系数KYa有较大影响。
一般来说，填料比表面积越大，孔隙率越高，体积吸收系数KYa越大。

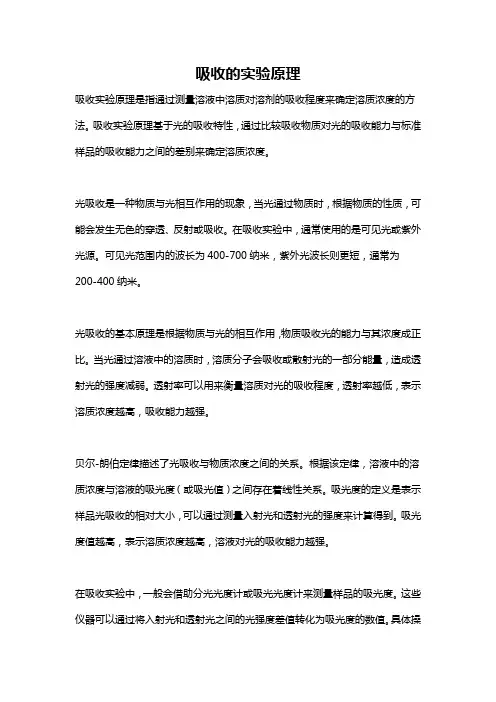

吸收的实验原理
吸收的实验原理吸收实验原理是指通过测量溶液中溶质对溶剂的吸收程度来确定溶质浓度的方法。
吸收实验原理基于光的吸收特性，通过比较吸收物质对光的吸收能力与标准样品的吸收能力之间的差别来确定溶质浓度。
光吸收是一种物质与光相互作用的现象，当光通过物质时，根据物质的性质，可能会发生无色的穿透、反射或吸收。
在吸收实验中，通常使用的是可见光或紫外光源。
可见光范围内的波长为400-700纳米，紫外光波长则更短，通常为200-400纳米。
光吸收的基本原理是根据物质与光的相互作用，物质吸收光的能力与其浓度成正比。
当光通过溶液中的溶质时，溶质分子会吸收或散射光的一部分能量，造成透射光的强度减弱。
透射率可以用来衡量溶质对光的吸收程度，透射率越低，表示溶质浓度越高，吸收能力越强。
贝尔-朗伯定律描述了光吸收与物质浓度之间的关系。
根据该定律，溶液中的溶质浓度与溶液的吸光度（或吸光值）之间存在着线性关系。
吸光度的定义是表示样品光吸收的相对大小，可以通过测量入射光和透射光的强度来计算得到。
吸光度值越高，表示溶质浓度越高，溶液对光的吸收能力越强。
在吸收实验中，一般会借助分光光度计或吸光光度计来测量样品的吸光度。
这些仪器可以通过将入射光和透射光之间的光强度差值转化为吸光度的数值。
具体操作时，首先需要设置一个基准样品，即已知浓度的溶液或纯溶剂，用来校准光度计。
然后，按照一系列浓度递增或递减的样品进行测量。
测量结束后，可以根据基准样品的吸光度和已知浓度之间的对应关系，来计算其他样品的浓度。
吸收实验也可以借助于光谱分析来确定溶质浓度。
光谱分析是一种通过测量物质在各个波长下的吸光度来研究其性质的方法。
通过绘制吸光度与波长之间的曲线，可以确定溶质的吸收峰位和吸收峰高度。
吸收峰高度与溶质浓度成正比，可以通过测定吸收峰高度与浓度之间的标准曲线来计算样品浓度。
总之，吸收实验原理基于物质对光的吸收特性，通过测量吸光度或吸收峰的高度来确定溶质浓度。
吸光度或吸收峰高度与溶液中溶质的浓度成正比，这种比例关系可以通过标准曲线或已知浓度的基准样品来建立。
最新化工原理实验报告吸收实验要点
最新化工原理实验报告吸收实验要点在进行化工原理实验，特别是吸收实验时，有几个关键要点需要关注：1. 实验目的：理解吸收过程中的质量传递原理，掌握吸收塔的操作和设计基础，以及熟悉相关设备的使用。
2. 实验原理：吸收实验通常涉及将气体中的某一组分通过与液体接触而转移到液体中的过程。
这一过程依赖于气液之间的浓度差和接触面积。
通常，气体从塔底进入，液体从塔顶喷洒下来，气体和液体在塔内逆流接触，实现质量传递。
3. 实验设备：主要包括吸收塔、气体流量计、液体流量计、温度计、压力计、分析仪器（如气相色谱仪）等。
确保所有设备校准正确，以保证实验数据的准确性。
4. 实验步骤：- 准备工作：检查所有设备是否正常，准备实验所需的化学试剂和标准溶液。
- 实验操作：按照实验指导书进行操作，包括设定气体和液体的流速、温度和压力等参数。
- 数据记录：准确记录实验过程中的所有观察和测量数据，包括气液流量、塔内温度和压力等。
- 结果分析：根据实验数据，计算吸收效率，分析影响吸收效果的因素。
5. 安全注意事项：在实验过程中，要严格遵守实验室安全规则，使用个人防护装备，处理化学品时要小心谨慎。
6. 实验结果分析：通过对收集到的数据进行分析，可以确定吸收塔的效率和操作条件对吸收效果的影响。
此外，还可以通过对比理论值和实验值，来评估实验的准确性和可靠性。
7. 结论：基于实验结果和分析，得出关于吸收过程效率和操作参数对吸收效果影响的结论。
同时，提出可能的改进措施和建议。
8. 参考文献：列出实验报告中引用的所有文献和资料，确保信息来源的准确性和可靠性。
以上是吸收实验的主要内容要点，每个实验报告的具体内容可能会根据实验的具体要求和条件有所不同。
吸收实验报告
一、实验目的1. 了解填料塔的吸收原理和操作方法；2. 学习测定填料塔的吸收系数；3. 分析影响吸收过程的因素。
二、实验原理吸收是气液两相接触过程中，气体中的溶质分子被液相吸收的过程。
在填料塔中，气液两相逆流接触，溶质分子从气相转移到液相。
本实验采用理想气体吸收模型，即气体在液相中的溶解度与气相分压成正比，吸收过程遵循亨利定律。
三、实验仪器与材料1. 填料塔（玻璃或有机玻璃制成，内装填料）2. 气体发生装置（可产生一定浓度的气体）3. 气体流量计4. 温度计5. 液相流量计6. 吸收液（溶剂）7. 计时器8. 计算器四、实验步骤1. 准备实验装置，确保填料塔内填料均匀分布；2. 在气体发生装置中产生一定浓度的气体，通过流量计调节气体流量；3. 在填料塔底部加入吸收液，通过液相流量计调节液相流量；4. 打开气体发生装置，记录气体流量和液相流量；5. 观察气体在填料塔中的流动情况，记录气体进出口的压力、温度等参数；6. 测定一定时间后，收集塔顶出口气体，分析气体中溶质浓度；7. 根据实验数据，计算填料塔的吸收系数。
五、实验结果与分析1. 实验数据记录实验条件：气体浓度C1=0.1mol/L，液相流量Q=1L/min，气体流量Qg=1L/min，填料层高度H=1m。
实验时间：T=10min气体进出口压力：P1=101.3kPa，P2=101.3kPa气体进出口温度：T1=25℃，T2=25℃气体进出口溶质浓度：C1=0.1mol/L，C2=0.05mol/L2. 吸收系数计算根据实验数据，计算吸收系数Kx：Kx = (C1 - C2) / (C1 Qg H) = (0.1 - 0.05) / (0.1 1 1) = 0.5mol/m²·s3. 结果分析本实验中，填料塔的吸收系数Kx为0.5 mol/m²·s。
结果表明，在实验条件下，填料塔具有良好的吸收性能。
吸收系数的大小与气体浓度、液相流量、填料层高度等因素有关。
吸收的测定实验报告
一、实验目的1. 了解吸收操作的基本原理和流程；2. 掌握吸收系数的测定方法；3. 分析实验结果，探讨影响吸收系数的因素。
二、实验原理吸收是指气体或液体中的溶质分子与溶剂分子之间发生相互作用，使溶质分子进入溶剂中的过程。
在实验中，我们通常采用分光光度法来测定吸收系数。
分光光度法的基本原理是：当一束单色光通过溶液时，溶液中的溶质分子会吸收一部分光能，导致透射光的强度减弱。
根据朗伯-比尔定律，吸光度与溶液的浓度和光程成正比，即：A = εlc式中，A为吸光度，ε为摩尔吸光系数，l为光程，c为溶液的浓度。
三、实验仪器与试剂1. 仪器：紫外-可见分光光度计、移液器、容量瓶、烧杯、玻璃棒等。
2. 试剂：一定浓度的标准溶液、溶剂、实验样品等。
四、实验步骤1. 标准曲线的制作（1）配制一系列不同浓度的标准溶液；（2）将标准溶液依次倒入比色皿中；（3）在紫外-可见分光光度计上，选择合适的波长，测定各标准溶液的吸光度；（4）以浓度为横坐标，吸光度为纵坐标，绘制标准曲线。
2. 实验样品的测定（1）准确移取一定体积的实验样品至容量瓶中；（2）用溶剂稀释至刻度；（3）将稀释后的溶液倒入比色皿中；（4）在紫外-可见分光光度计上，选择合适的波长，测定样品溶液的吸光度；（5）根据标准曲线，计算实验样品的浓度。
五、实验数据及处理1. 标准曲线的制作（1）标准溶液的浓度：0.001mol/L、0.002mol/L、0.003mol/L、0.004mol/L、0.005mol/L；（2）标准溶液的吸光度：0.150、0.250、0.300、0.350、0.400；（3）标准曲线的拟合方程：y = 0.2437x + 0.0156。
2. 实验样品的测定（1）实验样品的浓度：0.003mol/L；（2）实验样品的吸光度：0.312；（3）实验样品的浓度计算：根据标准曲线，查得实验样品的浓度为0.003mol/L。
六、实验结果分析1. 通过实验，我们成功绘制了标准曲线，并测定了实验样品的浓度；2. 吸收系数的测定结果表明，实验样品的浓度为0.003mol/L，与理论值相符；3. 实验过程中，我们分析了影响吸收系数的因素，如光程、波长、溶剂等，为后续实验提供了参考。
实验六 吸收实验.
实验六吸收实验1．实验目的（1）了解填料塔吸收塔的结构与流程；（2）测定液相总传质单元数和总体积吸收系数；（3）了解气体空塔速度和液体喷淋密度对总体积吸收系数的影响。
2．基本原理由于CO2气体无味、无毒、廉价，所以本实验选择CO2作为溶质，用水吸收空气中的CO2。
一般将配置的原料气中的CO2浓度控制在10%（质量）以内，所以吸收的计算方法可按低浓度来处理。
⎡⎤Y1-mX21NOL=ln⎢(1-A)+A⎥1-AY-mX11⎣⎦计算公式：LXdYLKXa==NOL⎰XX*-XZΩZΩ 12式中 KXa ：以∆X为推动力的液相总体积吸收系数，kmol / (m3·s)；NOL：以∆X为推动力的液相总传质单元数；A：吸收因数L：水的摩尔流量，kmol /s；V：空气的摩尔流量，kmol /s；Z：填料层高度，m；Ω：塔的横截面积，m2 ；本实验的平衡关系可写成：Y= mX；式中 m：相平衡常数，m=E/P；E：亨利系数，E＝f(t)，Pa，可根据液相温度t查得；P：总压，Pa（取大气压）。
测定方法：（1）本实验采用转子流量计测得空气和水的体积流量，并根据实验条件（温度和压力）和有关公式换算成空气和水的摩尔流量。
（2）测定塔底和塔顶气相组成Y1和Y2（利用气相色谱分析得到质量分率，再换算成摩尔比）。
（3）塔底和塔顶液相组成X1、X2的确定：对清水而言，X2=0，由全塔物料衡算可求出X1 。
A=L/Vm； V(Y1-Y2)=L(X1-X2)3．实验装置与流程实验装置流程如图2-10所示。
自来水送入填料塔塔顶经喷淋头喷淋在填料顶层。
由风机送来的空气和由二氧化碳钢瓶来的二氧化碳混合后，一起进入气体混合贮罐，然后从塔底进入塔内，与水在塔内进行逆流接触，发生质量传递，由塔顶出来的尾气放空。
由于本实验为低浓度气体的吸收，整个实验过程可看成是等温操作。
填料吸收塔内径为100mm，塔内分别装有金属丝网波纹规整填料和θ环散装填料两种，填料层总高度Z＝2 m.。
实验五吸收实验
17.5 实验五 吸收实验气体吸收是典型的分离气体混合物的化工单元操作过程。
吸收过程通常在填料吸收塔中进行。
根据气、液两相的流动方向，分为逆流操作和并流操作两类，工业生产中以逆流操作为主。
吸收系数是决定吸收过程速率高低的重要参数，它不仅与流体的物性、设备类型、填料的形状和规格等有关，而且还和塔内的流动状况、操作条件密切相关。
因此只有实验测定才是获得吸收系数的根本途径。
对于相同物系及填料类型、尺寸已固定的设备而言，吸收系数将随着操作条件及气液接触状况的不同而变化，故掌握填料塔流体力学特性中z p ∆～u 曲线的测定也显得十分重要。
7.5.1 实验目的（1）熟悉填料吸收塔的结构与操作方法。
（2）掌握塔的传质能力和传质效率的测定方法。
（3）学会分析操作条件变化对塔性能的影响。
（4）了解z p ∆～u 曲线和气相总体积吸收系数a K Y 对工程设计的重要意义。
7.5.2 实验内容 （1）测定两个液相流量下的z p ∆～u 曲线，确定出液泛气速。
（2）固定液相流量和入塔混合氨气的浓度，在液泛速度以下取两个相差较大的气相流量，分别测定塔的传质能力（传质单元数OG N 和吸收率η）和传质效率（传质单元高度OG H 和气相总体积吸收系数a K Y ）。
7.5.3 实验原理7.5.3.1 填料塔流体力学性能（下图中载点前后的斜率差别不明显，其中bc 段斜率可以小些，图中斜率已远超过2了）填料塔流体力学性能主要包括填料层的持液量、填料层的压降、液泛、填料表面的润湿及返混等。
其中填料层的压降和液泛气速的测定是为了计算填料塔所需动力消耗和确定填料塔的适宜操作范围，选择合适的气液负荷。
气体通过干填料层时，流体流动引起的压降和湍流流动引起的压降规律相一致。
在双对数坐标系中以z p ∆对u 作图得到一条斜率为 1.8～2的直线（图7-5-1中的aa 线）。
而有喷淋量时，在低气速时（c 点以前）压降也比例于气速的1.8～2次幂，但稍大于同一气速下干填料的压降（图中bc 段）。
6吸收(解吸)实验
φ100×100mm，比表面积700m2/m3。 θ环散装填料：
（3）转子流量计；
条 介质
最大流量
空气
4m3/h
最小刻度 0.1 m3/h
标定介质 空气
ቤተ መጻሕፍቲ ባይዱ
件 标定条件 20℃ 1.0133×105Pa
CO2
60 L/h
10 L/h
空气
20℃ 1.0133×105Pa
水
1000L/h
20 L/h
水
20℃ 1.0133×105Pa
（3）测定塔顶和塔底气相组成y1和y2； （4）平衡关系。
本实验的平衡关系可写成 y = mx
（１－36 ）
式中: m---相平衡常数，m=E/P；
E---亨利系数，E＝f(t)，Pa，根据液相温度由附录查得；
P---总压，Pa，取1atm。
对清水而言，x2=0,由全塔物料衡算可得x1 。
6.1.4实验装置与流程
A.计算公式 填料层高度Z为
z
Z
dZ
L
0
K xa
x1 dx x2 x x
H OL
NOL
（1－33）
式中：L为液体通过塔截面的摩尔流量，kmol / (m2·s)；
Kxa是以△X为推动力的液相总体积的传质系数， kmol/(m3·s)；
HOL为液相总传质单元高度，m；
NOL为液相总传质单元数，无因次。
令：吸收因数A=L/mG
（1－34）
N OL
1 ln[(1 1 A
A)
y1 mx 2 y1 mx1
A]
（1－35）
B.测定方法
（1）空气流量和水流量的测定
本实验采用转子流量计测得空气和水的流量，并根据实 验条件
化工原理实验报告_吸收
化工原理实验报告_吸收
实验名称：吸收实验
实验目的：
1. 掌握吸收塔的操作方法；
2. 熟悉吸收塔的工作原理；
3. 了解吸收塔在化工过程中的应用。
实验原理：
吸收是指将气体中的某种成分溶解在液体中的过程。
在工业生产中，吸收常用于气体分离和净化。
吸收塔是常用的吸收装置，常见的吸收塔有塔板吸收塔和填料吸收塔两种类型。
实验仪器及材料：
1. 塔式吸收塔；
2. 气源；
3. 转子流量计；
4. 吸收液；
5. 相应的连接管道。
实验步骤：
1. 将吸收液倒入吸收塔中，注意液位不要过高；
2. 连接气源至吸收塔的底部，控制气源流量；
3. 打开气源，调节气源流量；
4. 连接转子流量计并调节流量；
5. 观察吸收液的变化并记录实验数据。
实验数据记录和分析：
根据实验步骤所得到的数据，可以计算出气体吸收的效率和吸收塔的传质系数。
根据数据分析，可以得到吸收塔的工作效果和适用范围。
实验结果和结论：
通过实验可以得到气体吸收的效率和吸收塔的传质系数，进而评估吸收塔的性能。
根据实验结果，可以判断吸收塔是否适用于化工过程中的气体分离和净化。
根据实验结果和结论，可以调整吸收塔的操作方法和参数，进一步优化吸收塔的性能。
实验注意事项：
1. 操作吸收塔时需注意安全，避免发生意外事故；
2. 控制气源流量时需谨慎，避免发生压力过大或流量过大的情况；
3. 实验结束后，及时清洗吸收塔和相关设备。
吸收试验
吸收试验操作
3.第1、2 两排每管各加2% A 型红细胞盐水 悬掖0.2 ml ，第3、4 两排每管各加2% B型 红细胞盐水悬液0.2 ml。 4.将试管振摇使红细胞充分混匀，放置室温1 h( 或 1000 r/min 离心1 min) ，观察凝集反 应。
吸收试验操作
5.结果判定 吸收后，抗A 效价较未吸收抗A 效价显著降低或消失者为A型; 抗B效价较未 吸收抗B效价显著降低或消失者为B型;如吸收 后抗A 及抗B效价都显著下降者为AB型；吸 收后抗A及抗B效价都无明显差异者为O型。 如试验的目的是鉴定A亚型，则按受检红 细胞的吸收强度， A1> A2> A3>A4> Am规 律来判定。B亚型的鉴定与此相似。
注意事项
1.本试验用以间接证明红细胞上的血型抗原及其强度，常用 于ABO亚型的鉴定、全凝集或多凝集红细胞的定型以及某种 原因引起红细胞血型抗原减弱时的定型等。 2. 本实验中所用的抗A及抗B血清效价不宜过高，应先将抗 血清效价稀释到32倍为宜。因为，如果抗血清效价太高，抗 血清被A亚型红细胞吸收后，效价下降不明显，难以判断结 果。 3. 红细胞经洗涤压紧，盐水应尽量去尽，以免抗血清被稀释。 4.吸收试验的温度，根据抗原、抗体反应的最适温度来决定。 ABO 系统以4℃为宜，Rh 系统以 37 ℃为宜。
再以已知抗原的红细胞来滴定比较吸收前后抗血清中抗体的效价便可证明受检红细胞上有无相应抗原以及强度间接判定受检红细胞的血型及其亚型的种类o
吸收试验
原理 试剂 操作 注意Байду номын сангаас项
吸收试验原理
当受检细胞加入己知效价的抗 A 及抗B 血 清后，若红细胞 上有相应的抗原，便吸收血 清中的抗体。再以已知抗原的红细胞来滴定， 比较吸收前后抗血清中抗体的效价，便可证 明受检红细胞上有无相应抗原以及强度，间 接判定受检红细胞的血型及其亚型的种类O。
吸收实验原理
吸收实验原理吸收实验是一种常见的化学实验方法，用于研究物质对底物的吸收性能及其工作机制。
本文将介绍吸收实验的原理及其相关应用，旨在加深对该实验方法的理解。
一、吸收实验的定义吸收实验是一种通过测量底物在溶液或气体中被吸收的程度来研究底物与吸收剂之间相互作用的实验方法。
吸收实验常用于分离纯化、分析检测以及废气处理等领域，并在工业生产中得到广泛应用。
二、吸收实验的基本原理吸收实验基于溶质与溶剂之间的相互作用力。
当底物溶解于吸收剂中，它们之间会发生一系列物理或化学反应，使底物从混合物中被吸收。
通常，吸收过程遵循亨利定律或拉伯特-比尔定律。
亨利定律描述了气体溶解在溶液中的行为。
该定律表明，在一定温度下，溶解度与气体分压成正比例关系。
换句话说，溶剂中溶解的气体的浓度取决于气体与液体之间的相互作用力。
常见的应用包括溶液中气体的吸收和溶解氧的测定等。
拉伯特-比尔定律用于描述吸收实验中液体吸收有机化合物的行为。
该定律表明底物在液体中的溶解度与其浓度成正比。
在实验过程中，通常可以通过测量吸收前后溶液中底物浓度的变化来确定吸收效果。
三、吸收实验的应用1. 底物分离纯化：吸收实验可以用于从混合物中分离纯化底物。
通过选择合适的吸收剂，使目标底物选择性地被吸收，从而实现底物的分离纯化。
2. 分析检测：吸收实验可以用于定量或定性分析检测目标物质的含量或性质。
通过测量底物在吸收剂中的吸收量，可以确定底物的浓度或进行定性分析。
3. 废气处理：吸收实验可以用于废气处理过程中有害气体的吸收。
通过选择适当的吸收剂，将有害气体从气流中吸收并转化为无害物质，从而达到净化废气的目的。
四、吸收实验的关键因素1. 吸收剂的选择：吸收剂应根据底物的特性和实验需求选择合适的溶剂或吸收剂。
2. 实验条件控制：实验中的温度、压力、流速等条件对吸收效果有重要影响，应进行适当控制。
3. 实验装置设计：实验装置的设计要符合吸收实验的需求，保证充分接触和混合底物与吸收剂。
实验七：吸收实验
一、实验目的1、熟悉填料塔的构造与操作。
2、观察填料塔流体力学状况，测定压降与气速的关系曲线。
3、掌握总传热系数K x a的测定方法并分析影响因素。
4、学习气液连续接触式填料塔，利用传质速率方程处理传质问题的方法。
二、实验原理本装置先用吸收柱将水吸收纯氧形成富氧水后（并流操作），送入解析塔顶再用空气进行解吸，实验需测定不同液量和气量下的解吸总传质系数K x a，并进行关联，得到K x a=AL a V b的关联式，同时对四种不同填料的传质效果及流体力学性能进行比较。
1、填料塔流体力学特性气体通过干填料层时，流体流动引起的压降和湍流流动引起的压降规律相一致。
在双对数坐标系中，此压降对气速作图可得一斜率为1.8~2的直线（图中为aa线）。
当有喷淋量时，在低气速下（c点以前）压降也正比于气速的1.8~2次幂，但大于同一气速下干填料的压降（图中bc段）。
随气速的增加，出现载点（图中c点），持液量开始增大，压降-气速线向上弯，斜率变陡（图中cd段）。
到液泛点（图中d点）后，在几乎不变的气速下，压降急剧上升。
图1 填料层压降-空塔气速关系示意图2、传质实验本实验是对富氧水进行解吸。
气液两相的平衡关系服从亨利定律（富氧水浓度很小），即平衡线为直线，操作线也为直线，因此用对数平均浓度差计算填料层传质平均推动力。
传质速率方式为：G A =K x a*V p *△x m K x a= G A /（V p *△x m ）其中 *22*11*)22*11x x x x l x x ()x x (X -----=∆n m G A =L （x 1-x 2） V p =Z*Ω相关的填料层高度的基本计算式为：⎰-Ω=12x x *xx x *x L Z d a K =H OL *N OL 即 H OL =Z/ N OL 其中， N OL =⎰-12x x *x x x d H OL =Ω*x L a K 由于氧气为难溶气体，属液膜控制过程，所以要提高总传质系数K x a ，应增大液相的湍动程度。
吸收实验报告处理
一、实验目的1. 了解吸收实验的基本原理和方法；2. 掌握不同吸收剂对气体的吸附能力；3. 分析影响气体吸收效果的因素。
二、实验原理吸收实验是研究气体在液体中的溶解和吸附过程的一种实验方法。
根据吸收机理，气体在液体中的溶解和吸附过程可分为以下几种：1. 物理吸收：气体分子在液体中的溶解；2. 化学吸收：气体分子与液体中的物质发生化学反应；3. 物理吸附：气体分子被固体吸附剂吸附。
本实验主要研究物理吸附过程，通过比较不同吸附剂对气体的吸附能力，分析影响气体吸收效果的因素。
三、实验仪器与试剂1. 仪器：气体发生器、吸收瓶、温度计、压力计、秒表、量筒、电子天平等；2. 试剂：NaOH溶液、NaCl溶液、活性炭、硅胶等。
四、实验步骤1. 准备实验装置，包括气体发生器、吸收瓶、温度计、压力计等；2. 将NaOH溶液、NaCl溶液、活性炭、硅胶等分别装入吸收瓶中；3. 调节气体发生器，产生一定浓度的气体；4. 将气体通入吸收瓶，记录气体通过吸收瓶的时间；5. 测量气体通过吸收瓶前后的压力和温度；6. 重复上述步骤，比较不同吸附剂对气体的吸附效果。
五、数据处理与分析1. 计算不同吸附剂对气体的吸附速率；2. 分析不同吸附剂对气体的吸附效果；3. 探讨影响气体吸收效果的因素。
六、实验结果1. 不同吸附剂对气体的吸附速率：活性炭 > 硅胶 > NaOH溶液 > NaCl溶液；2. 活性炭对气体的吸附效果最好，其次是硅胶、NaOH溶液和NaCl溶液；3. 影响气体吸收效果的因素包括吸附剂的种类、气体浓度、温度、压力等。
七、结论1. 活性炭对气体的吸附效果最好，其次是硅胶、NaOH溶液和NaCl溶液；2. 气体浓度、温度、压力等均会影响气体吸收效果；3. 吸收实验可以用于研究气体在液体中的溶解和吸附过程，为实际应用提供理论依据。
八、实验心得1. 本实验使我了解了吸收实验的基本原理和方法；2. 通过实验，我掌握了不同吸附剂对气体的吸附能力；3. 实验过程中，我学会了如何处理实验数据，分析实验结果；4. 本次实验让我认识到，实验过程中要严谨操作，确保实验结果的准确性。
