ABB机器人教学案例
ABB工业机器人码垛教学编程案例分析

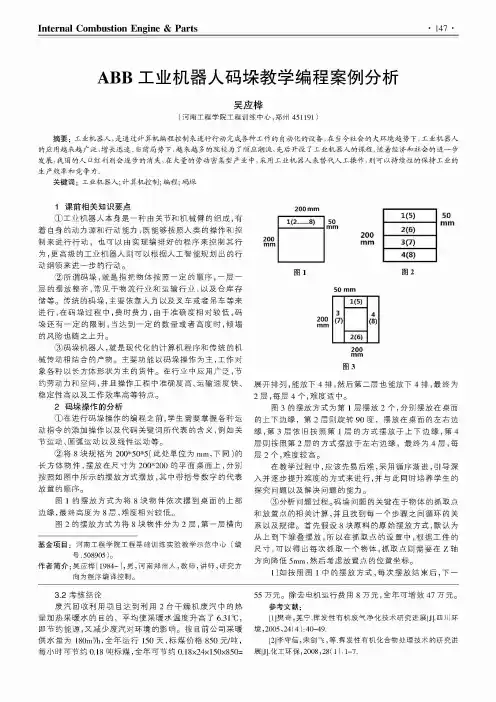

Internal Combustion Engine & Parts•147 •ABB工业机器人码垛教学编程案例分析吴应桦(河南工程学院工程训练中心，郑州451191)摘要：工业机器人，是通过计算机编程控制来进行行动完成各种工作的自动化的设备，在当今社会的大环境趋势下，工业机器人 的应用越来越广泛，增长迅速。
当前局势下，越来越多的院校为了顺应潮流，先后开设了工业机器人的课程。
随着经济和社会的进一步 发展，我国的人口红利则会逐步的消失，在大量的劳动密集型产业中，采用工业机器人来替代人工操作，则可以持续性的保持工业的 生产效率和竞争力。
关键词：工业机器人;计算机控制；编程;码垛1课前相关知识要点①工业机器人本身是一种由关节和机械臂的组成，有着自身的动力源和行动能力，既能够按照人类的操作和控制来进行行动，也可以由实现编排好的程序来控制其行为，更高级的工业机器人则可以根据人工智能规划出的行动纲领来进一步的行动。
②所谓码垛，就是指把物体按照一定的顺序，一层一 层的摆放整齐，常见于物流行业和运输行业，以及仓库存储等。
传统的码垛，主要依靠人力以及叉车或者吊车等来进行，在码垛过程中，费时费力，由于准确度相对较低，码垛还有一定的限制，当达到一定的数量或者高度时，倾塌的风险也随之上升。
③ 码垛机器人，就是现代化的计算机程序和传统的机 械传动相结合的产物。
主要功能以码垛操作为主，工作对象各种以长方体形状为主的货件。
在行业中应用广泛，节约劳动力和空间，并且操作工程中准确度高、运输速度快、稳定性高以及工作效率高等特点。
2码垛操作的分析① 在进行码垛操作的编程之前，学生需要掌握各种运 动指令的添加操作以及代码关键词所代表的含义，例如关节运动、圆弧运动以及线性运动等。
②将8块规格为200*50*5(此处单位为mm,下同）的长方体物件，摆放在尺寸为200*200的平面桌面上，分别按照如图中所示的摆放方式摆放，其中带括号数字的代表放置的顺序。

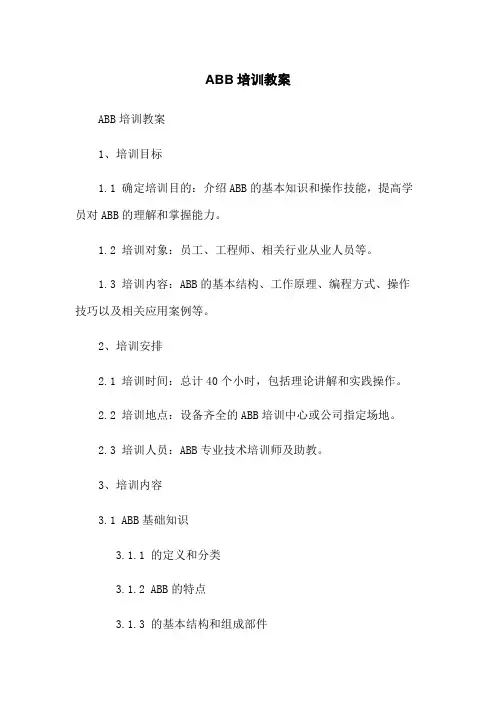

ABB机器人培训教案
ABB培训教案ABB培训教案1、培训目标1.1 确定培训目的：介绍ABB的基本知识和操作技能，提高学员对ABB的理解和掌握能力。
1.2 培训对象：员工、工程师、相关行业从业人员等。
1.3 培训内容：ABB的基本结构、工作原理、编程方式、操作技巧以及相关应用案例等。
2、培训安排2.1 培训时间：总计40个小时，包括理论讲解和实践操作。
2.2 培训地点：设备齐全的ABB培训中心或公司指定场地。
2.3 培训人员：ABB专业技术培训师及助教。
3、培训内容3.1 ABB基础知识3.1.1 的定义和分类3.1.2 ABB的特点3.1.3 的基本结构和组成部件3.2 ABB工作原理3.2.1 的运动方式3.2.2 ABB的控制系统3.2.3 的传感器和反馈装置3.3 ABB编程方式3.3.1 离线编程3.3.2 在线编程3.3.3 ABB编程语言3.4 ABB操作技巧3.4.1 的安全操作规范3.4.2 的启动和停止方法3.4.3 ABB的示教和重定位技巧3.5 ABB应用案例3.5.1 ABB在汽车制造行业的应用 3.5.2 ABB在电子制造行业的应用3.5.3 ABB在物流和仓储行业的应用4、培训评估4.1 培训前测试：用于了解学员现有知识水平和技能储备。
4.2 培训中评估：通过实践操作和理论知识考试评估学员学习情况。
4.3 培训后测试：用于评估学员对ABB培训的掌握程度。
5、培训附件本文档附带以下附件供参考：- ABB技术手册- ABB编程软件- ABB操作示范视频6、法律名词及注释6.1 ：指根据预定程序，可自动操作、控制以及完成各种任务的多功能执行机构。
6.2 离线编程：指将的程序编写和模拟测试工作在离开实际的情况下进行。
6.3 在线编程：指利用计算机和控制器，通过与实际的连接来编写程序。
ABB工业机器人码垛教学案例分析
·162·一、码垛过程概述ABB 工业机器人码垛教学案例，该教学案例的工作站以多种形状铝材物料码垛为例，利用IRB120搭载真空吸盘配合码垛工装套件实现对拾取物料块进行各种需求组合的码垛过程。
本教学案例中还通过RobotStudio 软件预置了动作效果，在此基础上实现I/O 配置、程序数据创建、目标点示教、程序编写及调试，最终完成物料码垛应用程序的编写。
码垛模型分为两部分:（1）码垛物料盛放平台（包含16块正方形物料、8块长方形物料），（2）码垛平台。
可采用吸盘夹具对码垛物料进行自由组合进行机器人码垛训练。
该教学案例可对码垛对象的码垛形状、码垛时的路径等进行自由规定，可按不同要求做出多种实训，练习对机器人码垛、阵列的理解并快速编程示教的应用技能。
（见图1）图1工艺要求：（1）在进行码垛轨迹示教时，吸盘夹具姿态保持与工件表面平行；（2）机器人运行轨迹要求平缓流畅，放置工件时平缓准确；（3）码放物料要求物料整齐，无明显缝隙、位置偏差等。
二、码垛操作过程（一）码垛工作站的控制流程（见图2）图2（二）程序编写码垛工作站程序由主程序（main）、初始化子程序（RIntiAll）、拾取工件子程序（RPick）、放置工件子程序（RPlace）、位置处理子程序（CallPos）、码垛计数值处理子程序(RPlaceRD)及位置示教子程序组成。
其中，拾取工件子程序和放置工件子程序在拾取和放置时调用位置处理子程序的拾取和放置位置结果，放置工件子程序还调用码垛计数值处理子程序实现工件码垛计数和判断码垛完成否。
位置示教子程序用于拾取基准点和放置基准点的示教，不被任何程序调用。
（三）主程序（R I n t i A l l 、R P i c k 、R P l a c e 、CallPos、RPlaceRD 等程序以实际教学过程讲解为主）PROC MAIN( )！主程序RIntiAll;！调用初始化程序，用于复位机器人位置、信号、数据等WHILE TRUE DO！利用WHILE TRUE DO 死循环，目的是将初始化程序与机器人反复运动程序隔离WaitDI di_Start,1;！等启动信号后执行RPick;！调用拾取工件程序RPlace;！调用放置工件程序ENDWHILEENDPROC图3（下转第164页）ABB 工业机器人码垛教学案例分析于建勇（新疆昌吉职业技术学院，新疆昌吉 831100）摘要：工业机器人是智能制造业最具代表性的装备，集加工精密化、柔性化、智能化、数字化等先进制造技术为一体。

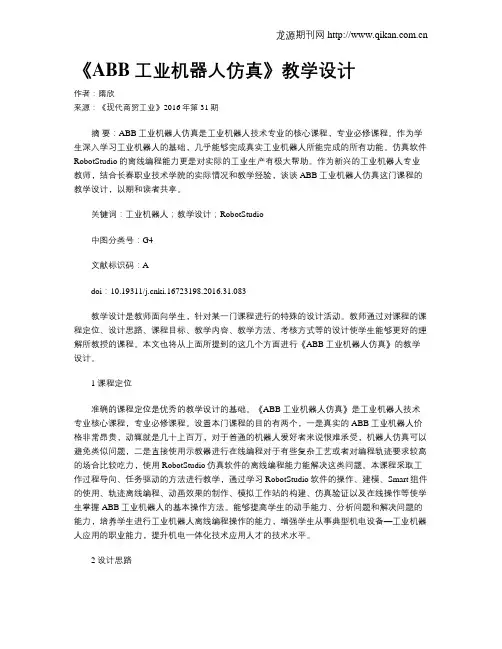

《ABB工业机器人仿真》教学设计
《ABB工业机器人仿真》教学设计作者：隋欣来源：《现代商贸工业》2016年第31期摘要：ABB工业机器人仿真是工业机器人技术专业的核心课程，专业必修课程。
作为学生深入学习工业机器人的基础，几乎能够完成真实工业机器人所能完成的所有功能。
仿真软件RobotStudio的离线编程能力更是对实际的工业生产有极大帮助。
作为新兴的工业机器人专业教师，结合长春职业技术学院的实际情况和教学经验，谈谈ABB工业机器人仿真这门课程的教学设计，以期和读者共享。
关键词：工业机器人；教学设计；RobotStudio中图分类号：G4文献标识码：Adoi：10.19311/ki.16723198.2016.31.083教学设计是教师面向学生，针对某一门课程进行的特殊的设计活动。
教师通过对课程的课程定位、设计思路、课程目标、教学内容、教学方法、考核方式等的设计使学生能够更好的理解所教授的课程。
本文也将从上面所提到的这几个方面进行《ABB工业机器人仿真》的教学设计。
1 课程定位准确的课程定位是优秀的教学设计的基础。
《ABB工业机器人仿真》是工业机器人技术专业核心课程，专业必修课程。
