04 消防给水系统原理图
消防系统图例说明
工厂消防系统应用场景与案例
工厂内的设备和物料往往具有较高的价值，消防系统需要特 别关注火灾的预防和及时扑救。
案例：某化工厂采用自动喷淋系统和气体灭火系统，一旦发 生火灾，系统会自动启动灭火措施，防止火势蔓延。
自动喷水灭火系统工作原理
自动喷水灭火系统是一种常见的固定灭火设施，它能够在火灾发生时自动启动，通过喷水来扑灭火灾。
自动喷水灭火系统通常由喷头、报警阀、水流指示器、消防泵等组成。
自动喷水灭火系统的工作原理是利用温度感应、烟感等传感器感知火源，启动报警阀，水流指示器指示 火灾位置，同时喷头开始喷水灭火。
符号通常包括灭火器、灭火器箱、消防水带等器材 的图形表示，以及器材的文字标注。
03
不同的消防器材有不同的图例符号，以方便在图纸 上标注和识别。
消防安全设施图例符号
01
消防安全设施图例符号用于表示消防安全设施的类型
、位置和功能。
02
符号通常包括疏散指示标志、应急照明灯、消防报警
器等设施的图形表示，以及设施的文字标注。
清洁保养
定期对消防设备进行清洁保养，保持设备整洁，防止 设备损坏。
记录管理
建立消防系统日常维护记录，记录设备运行情况、维 护保养情况等，以便及时发现问题。
消防系统定期检查与检测
全面检查
定期对消防系统进行全面 检查，包括消防管道、消 防设备、消防报警系统等， 确保系统正常运行。
性能检测
定期对消防设备的性能进 行检测，如灭火器的喷射 距离、压力等，确保设备 性能达标。
学校消防系统应用场景与案例
学校是人员密集的教育场所，消防系统需要注重火灾预防 和快速疏散学生。
《消防给排水系统》PPT课件
在消防给水系统中，消防排水 泵的主要作用是及时排除积水 、废水等，保证系统的正常运 行。
根据不同的分类标准，消防排 水泵可以分为多种类型。按工 作原理可分为叶片式排水泵、 容积式排水泵等；按使用场所 可分为固定式排水泵和移动式 排水泵。
在选择和设置消防排水泵时， 需要考虑多种因素，如系统的 流量、扬程、压力等参数，以 及泵的使用环境、安全可靠性 、维护管理等方面的要求。
04
消防给排水系统的设计 与安装
设计原则与标准
安全性原则
可靠性原则
经济性原则
环保性原则
确保系统在火灾发生时 能够及时、有效地灭火，
保障人员安全。
设计时应充分考虑各种 可能出现的异常情况，
确保系统稳定可靠。
在满足功能需求的前提 下，合理控制成本，提
高经济效益。
减少对环境的负面影响， 合理利用水资源，降低
消防排水设施的选型与设置
在选择和设置消防排水设施时，需要考虑多种因 素，如系统的流量、扬程、压力等参数，以及设 施的使用环境、安全可靠性、维护管理等方面的 要求。
消防排水泵
消防排水泵的定义
消防排水泵的作用
消防排水泵的分类
消防排水泵的选型与设置
消防排水泵是一种用于消防给 排水系统的专用水泵，具有高 扬程、大流量、强自吸等特点 。
创新三
新型材料在消防管道和储水设备中的应用。
创新二
高效灭火设备与技术的集成化应用。
创新四
物联网技术在消防给排水系统监控中的应用。
未来发展趋势与挑战
趋势二
多元化水源的开发 与利用，提高应急 供水能力。
挑战一
如何提高系统的安 全性和稳定性。
趋势一
消防给排水系统与 智能化技术的深度 融合。
国家建筑标准设计图集新图介绍
消防给水成套设备的选用及安装。本图集所示的消防给水系统分区仅适用于建筑高 度小于250m的建筑。本图集贯彻落实《国务院办公厅关于大力发展装配式建筑的指 导意见》（国办发[2016]71号)、 《国务院关于印发"十三五"国家信息化规划的通
知》（国发[2016]73号）、公安部《关于全面推进"智慧消防"建设的指导意见》（公 消 [2017]297号）等规划指导意见。图集旨在规范消防给水系统的选择及控制、典型 中国中元国际工
深圳华森建筑与 工程设计顾问有 限公司 悉 地 （北 京 ）国 际建筑设计顾问 有限公司
不保证不同小时数的室外含湿量取值，供设计人员在做游泳馆暖通空调设计时参 考选用。本图集针对游泳场馆暖通空调设计特点及难点，从设计方案、负荷计算、
气流组织、冷热源选择、重要设备选型安装、专业间配合等方面，提供了技术指 导，内容全面，实用性强，可供设计人员、施工人员参考使用
部门消防产品合格评定中心或相应认证机构的检验和认证
图集适用于新建、改建和扩建的供比赛、训练用以及群众健身康乐用游泳馆的暖 通空调设计和施工安装。本图集主要分为设计、安装、专业相关、工程实例及附 录五个部分。其中，设计部分含设计总说明、室内设计参数、气流组织主要方式
和特点、冷源设计、泳池散湿量和通风量计算、围护结构防结露计算、泳池空气
消防水泵房的布置、消防给水成套设备等的选用及安装、物联网消防系统设计，使 程有限公司 消防给水系统安全可靠，推动机电工程向装配式建筑技术发展，确保消防工程质量。 图集为系列图集，本图集为第一分册，主要编制消防系统设计指导和消防给水成套 设备选用及安装。图集中的消防给水成套设备包括专用消防水泵、控制柜（含机械 应急启动装置）及附属的管道、阀门、配件、仪器仪表等，产品均已通过应急管理
消防给水系统
在消防用水由工厂水源直接供给时，工厂给水管网的进水管不应少于两条。
当其中一条发生事故时，另一条应能通过 100%的消防用水和 70%的生产、生活用水的总量。
在消防用水由消防水池供给时，工厂给水管网的进水管，应能通过消防水池的补充水和 100%的生产、生活用水的总量。
石油化工企业宜建消防水池，并应符合下列规定：一、水池的容量，应满足火灾延续时间内消防用水总量的要求。
当发生火灾能保证向水池连续补水时，其容量可减去火灾延续时间内的补充水量；二、水池的容量小于或者等于 1000m3 时，可不分隔，大于 1000 m3 时，应分隔成两个，并设带阀门的连通管；三、水池的补水时间，不宜超过 48h；四、当消防水池与全厂性生活或者生产安全水池合建时，应有消防用水不作他用的技术措施；五、寒冷地区应设防冻措施。
厂区和居住区的消防用水量，应按同一时间内的火灾处数和相应处的一次灭火用水量确定。
厂区和居住区同一时间内的火灾处数，应按表 7.3.4 确定。
联合企业内的各分厂、罐区、居住区等，如有各自独立的消防给水系统，其消防用水量应分别进行计算。
一次灭火的用水量，应符合下列规定：一、居住区及建造物的室外消防水量的计算，应按现行国家标准《建造设计防火规范》的有关规定执行；二、工艺装置的消防用水量，应根据其规模、火灾危（wei）险类别及固定消防设施的设置情况等综合考虑确定。
当确定有艰难时，可按表 7.3.6 选定。
火灾延续供水时间不应小于 3h。
三、辅助生产设施的消防用水量，可按 30L/s 计算。
火灾延续供水时间，不宜小于 2h。
注：化纤厂房的消防用水量，可按现行国家标准《建造设计防火规范》的有关规定执行。
可燃液体罐组的消防水量计算，应符合下列规定：一、应按火灾时消防用水量最大的罐组计算，其水量应为配置泡沫用水及着火罐和邻近罐的冷却用水量之和；二、当着火罐为立式罐时，距着火罐罐壁 1.5 倍着火罐直径范围内的相邻罐应进行冷却；当着火罐为卧式罐时，着火罐直径与长度之和的一半范围内的邻近地上罐应进行冷却；三、当邻近立式罐超过 3 个时，冷却水量可按 3 个罐的用水量计算；当着火罐为浮顶或者浮舱式内浮顶罐(浮盖用易熔材料制作的储罐除外)时，其邻近罐可不考虑冷却。

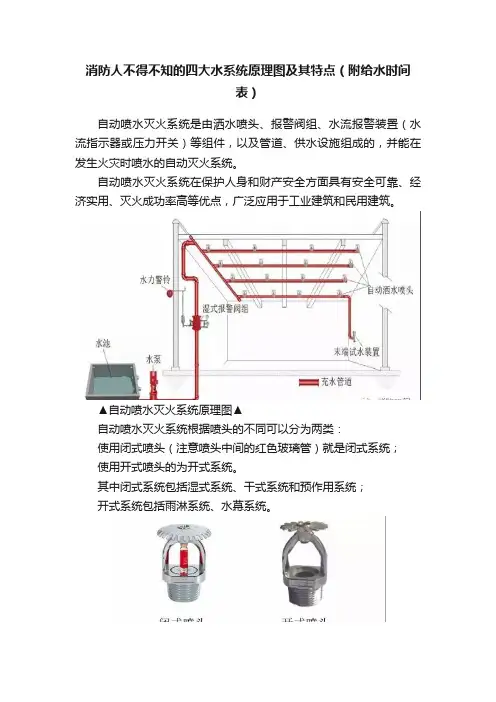

消防人不得不知的四大水系统原理图及其特点（附给水时间表）
消防人不得不知的四大水系统原理图及其特点（附给水时间表）自动喷水灭火系统是由洒水喷头、报警阀组、水流报警装置（水流指示器或压力开关）等组件，以及管道、供水设施组成的，并能在发生火灾时喷水的自动灭火系统。
自动喷水灭火系统在保护人身和财产安全方面具有安全可靠、经济实用、灭火成功率高等优点，广泛应用于工业建筑和民用建筑。
▲自动喷水灭火系统原理图▲自动喷水灭火系统根据喷头的不同可以分为两类：使用闭式喷头（注意喷头中间的红色玻璃管）就是闭式系统；使用开式喷头的为开式系统。
其中闭式系统包括湿式系统、干式系统和预作用系统；开式系统包括雨淋系统、水幕系统。
▲两种喷头▲各不同系统的区别主要体现在管道填充物及各组件上。
其中比较常见的自动喷水灭火系统有湿式系统、干式系统和预作用系统和雨淋系统。
1、湿式系统湿式系统在准工作状态时管道内充满用于启动系统的有压水的闭式系统，湿式系统由闭式喷头、湿式报警阀组、水流指示器或压力开关，供水设施及供水配水管道等组成。
适用范围及一般要求1.自动喷水湿式系统适用于环境温度≥4℃且不高于70℃场所。
2.应根据环境温度选择合适的喷头，喷头公称动作温度宜高于环境最高温度30℃。
3.湿式灭火系统配水管道的工作压力不应大于1.2MPa。
4.湿式系统一个报警阀组控制喷头数不宜超过800只。
5.报警阀与水流指示器前应安装信号阀，此阀门必须保持常开，阀门关闭时应有信号反馈至消防控制室。
▲左边为湿式系统，右边为供水设施▲2、干式系统干式系统在准工作状态时管道内充满用于启动系统的有压气体的闭式系统，干式系统由闭式喷头、干式报警阀组、充气设备、水流指示器或压力开关，供水设施及供水配水管道等组成。
适用范围及一般要求1.干式系统适用于环境温度＜4℃或＞70℃场所。
2.干式系统一个报警阀组控制的喷头书不宜超过500只。
3.干式系统配水管道充水时间不宜大于1min。
4.干式系统的作用面积比同危险等级的湿式系统应增大1.3倍。
消防给排水系统
消防废水处理一般包括预处理、一级处理、二级处理和深 度处理等流程，通过这些流程将废水中的有害物质去除或 降低到安全范围内再排放。
04
消防给排水系统的设计与安装
设计原则与标准
安全性原则
确保系统在紧急情况下能够快速、有效地提供消 防用水，并降低火灾对建筑物的损害。
可靠性原则
确保系统在任何情况下都能稳定、可靠地运行， 不受外界因素干扰。
消防排水泵主要有离心式、轴流式和 混流式三种类型，根据不同的使用环 境和流量要求选择合适的排水泵。
消防排水管道
消防排水管道的作用
消防排水管道是用来输送消防废水到消防排水泵的管道，其作用 是将废水从着火区域及时排出。
消防排水管道的材料
消防排水管道一般采用钢管、铸铁管、塑料管等材料制成，具有耐 压、耐腐蚀、耐高温等特点。
系统组成与分类
系统组成
消防给水系统、消防排水系统、消防 水池、消防水箱等。
分类
根据用途可分为室内消火栓系统、室 外消火栓系统、自动喷水灭火系统等 。
消防给排水的重要性
保障生命财产安全
消防给排水系统在火灾扑救和应 急救援中起到至关重要的作用， 能够及时控制火势，减少火灾损
失。
提高建筑安全性能
消防给排水系统的设置能够提高建 筑物的安全性能，降低火灾风险， 保障居民和员工的安全。
消防排水管道的安装
消防排水管道应安装在楼层的吊顶内或地下室内，要保证管道的坡 度和流畅性，同时要做好防漏、防震、防水等措施。
消防废水处理
消防废水处理的重要性
消防废水可能含有大量的有毒有害物质，如重金属、化学 物质等，如果不经过处害。
消防废水处理的方法
常见的消防废水处理方法包括物理法、化学法和生物法等， 根据废水的性质和排放标准选择合适的处理方法。
消防供水管道的图画表示方法
故障诊断与排除
当消防设施出现故障时，图画表 示方法有助于维护人员迅速识别 问题所在，并采取相应的维修措 施。
更新与维护记录
随着设施的更新和改造，图画表 示方法能够直观地记录管道的变 更情况，为后续的维护工作提供 便利。
在消防安全培训中的应用
增强培训效果
通过图画表示方法展示消防供水管道的结构和工作原理， 可以使受训者更加深入地理解相关知识，提高培训效果。
提高设计质量和效率。
创新性探索
鼓励设计单位和相关人员积极探索 新的图画表示方法和工具，以适应 不断变化的消防需求和技术发展。
THANKS
感谢观看
REPORTING
消防供水管道的图画 表示方法
演讲人：
日期：
REPORTING
• 消防供水管道概述 • 图画表示方法基础 • 详细图画表示技巧 • 实例分析与解读 • 图画表示方法的应用与拓展 • 总结与展望
目录
PART 01
消防供水管道概述
REPORTING
定义与功能
定义
消防供水管道是指专门用于消防 灭火、连接消防水源和消防设施 的管道系统。
系。
PART 04
实例分析与解读
REPORTING
典型消防供水管道图画实例
图中应包含消防水池 、水泵、阀门、管道 及消火栓等主要元素 ；
图中应展示消防供水 系统的整体布局和连 接方式。
管道应标明管径、材 质和流向等信息；
图画信息识别与解读方法
观察图例和标注，了解图中各 符号的含义；
分析管道走向和连接方式，判 断系统的供水能力和可靠性；
功能
在火灾发生时，消防供水管道能 够迅速将水源输送到火灾现场， 为灭火提供必要的水源保障。
消防给水及消火栓系统技术规范讲解解析
从案例中提炼出对消防给水及消火栓系统技术规范的启示和建议，为今后的消防工程提供参考和借鉴 。
THANKS
感谢观看
技术规范对消防给水及消火栓系统的设 计、材料、施工、验收等各个环节进行 了详细规定，以确保系统的安全可靠。
理解技术规范需要深入了解消防给水及 消火栓系统的基本原理、设计理念、施 工工艺等方面的知识，同时还需要关注
相关法律法规和标准的变化。
技术规范的应用与实践
技术规范的应用需要结合实际情况，根据不同场所、不同环境条件进行具 体分析，选择合适的消防给水及消火栓系统方案。
在实践中，需要注重施工质量的控制，严格按照技术规范要求进行施工， 确保消防设施的可靠性。
此外，还需要加强日常维护保养，定期检查消防设施的运行状况，及时发 现并处理问题，确保消防设施始终处于良好的工作状态。
技术规范的发展与展望
随着消防安全技术的不断发展和进步， 消防给水及消火栓系统技术规范也需 要不断更新和完善。
同时，随着环保意识的提高，未来技 术规范还将更加注重节能减排、资源 循环利用等方面的要求，推动消防行 业的可持续发展。
未来技术规范的发展将更加注重智能 化、自动化技术的应用，提高消防设 施的快速响应能力和灭火效率。
05
实际案例分析
实际案例的选择与介绍
案例来源
选择具有代表性的实际案例，如近年来发生的重大火灾事故或具有典型意义的 消防工程案例。
。
室外消火栓
安装在建筑物外部，主要用于 室外灭火。其特点包括防雨、 防晒、防冻等。
地上消火栓
安装在地面上的消火栓，使用 方便，但容易受到损坏。
地下消火栓
安装在地面下的消火栓，不易 受到损坏，但需要挖掘地面才
能使用。
定压补水说明04
定压补水说明
总说明：
