断层解剖-头部上课讲义
合集下载
大脑解剖PPT课件
2。投射纤 维
内囊
第二节 脑室 一。侧脑室 前角、中央 部、后角、下角
二。 第三脑室 第三脑室：背侧 丘脑，下丘脑之间腔 隙
三。 第四脑室 位置：脑桥、 延髓、小脑之间 顶尖：小脑 顶前上壁：前 髓帆、小脑上脚 后下壁：后髓 帆、第四脑室脉络 组织。 底：菱形窝 第四脑室外沟， 扣带沟--中 央旁回， --边缘支， （中央旁小叶） 距状沟。 楔叶：顶枕沟 与距状沟之间。 楔前叶：扣带沟边缘支与 顶枕沟之间。 扣带回：扣带沟与胼胝体 沟之间。 • 海马旁回：钩 舌回：距状沟下方，前部侧副沟（枕颞内侧回）枕 -颞叶； 后方--枕叶 颞沟（枕颞外侧回）颞下 沟
主要经营：网络软件设计、图文设计制作、发布广 告等 公司秉着以优质的服务对待每一位客户，做到让客 户满意！
致力于数据挖掘，合同简历、论文写作、PPT设计、 计划书、策划案、学习课件、各类模板等方方面面， 打造全网一站式需求
第四节 脑的血液供应 一，脑的动脉 脑血管的特点 1，动脉来自颈内动脉和椎动脉，合成Willis环 2，进入颅腔动脉弯曲，无搏动 3，动脉壁薄类似颅外同等大小动脉 4，皮质支分布皮质、浅髓质；中央支分部：基底核、 内囊、间脑；互不吻合 5。皮质支：在软膜内形成丰富吻合网，视为血液平衡 池。 6。脑动脉与脑静脉不伴行 7，脑静脉和硬脑膜窦无静脉瓣，入口处有类似瓣膜装 置 8，脑血管变异多
人体断面解剖学
绪论 一、人体断面解剖学的定义和性质 人体断面解剖学sectional human anatomy 是研究正常人体不同方位断面上的器官结构 的形态，位置以及相互关系的科学。 X线, CT,MRI,B超，
断层解剖
二。人体断面解剖学与系统解剖 学和局部解剖学的关系 三。人体断面解剖学发展简史 1。国外部分 2，国内部分 四。人体断面解剖学的学习方法
人体断层解剖学头部断层解剖(1)课件
颈内动脉岩内段11、枕骨斜坡12
岩枕结合22、颈内静脉20
颈内静脉内突10、颞骨鳞部14
咽鼓管21、鼓膜15、外耳道5
人体断鼓层室解剖16学、头颈部内断静层脉解剖17(1)
23
乳突小房18、乙状窦7、枕乳突缝8
前庭20、颈内静脉19
鼓室13、锤骨柄14、砧骨长脚15
外耳道4、面神经管鼓室段16
人体乳断突层窦解剖17学、头乳部突断小层房解剖18(、1) 乙状窦8
19
•经 耳 蜗 下 部 层 面
人体断层解剖学头部断层解剖(1)
颈动脉管1 蜗小管开口2 鼓室窦3 锥隆起4 面神经隐窝5 面神经管6 外耳道7 中鼓室8 砧骨9 耳蜗10 20
外耳道14、锥隆起15、面神经管16
乳突人体窦断4、层乳解剖突学小头房部1断7、层乙解剖状(窦1) 23
17
• 经耳蜗中部层面
人体断层解剖学头部断层解剖(1)
颈动脉管1 耳蜗2 锥隆起3 颈静脉窝4 面神经隐窝5 锤骨6 砧骨7 中鼓室8 18
颈内动脉岩内段25、鼓膜张肌23
耳蜗22、蜗螺旋管第一周21
6
颞骨与耳的形态结构 人体断层解剖学头部断层解剖(1)
7
颞骨与耳的形态结构 人体断层解剖学头部断层解剖(1)
8
常常
锤 骨 、 砧 骨 、 镫 骨
人体断层解剖学头部断层解剖(1)
9
颞骨与内耳的形态结构 人体断层解剖学头部断层解剖(1)
10
二、颞骨与耳的横断面解剖
人体断层解剖学头部断层解剖(1)
头部断层解剖
（七）
人体断层解剖学头部断层解剖(1)
1
颞骨与耳的断层解剖
人体断层解剖学头部断层解剖(1)
--断层解剖学课件1断层--头部(上)
颈内动脉的行程和分段
1. 颅外段(颈段): 直、无分支 位置深
2. 颅内段：
颅内段：
颈动脉造影一般分其为五段： C5-岩骨段（颈动脉管段，神经节段）； C4-海绵窦段，外侧毗邻脑神经； C3-前膝段(膝段、虹吸弯)，呈“C”形，
发出眼动脉； C2-视交叉池段（床突上段）； C1-后膝段(终段)，发出后交通动脉和脉
脑毛细血管与神经元间隔有血脑屏障，但在下 列区域缺乏血脑屏障：松果体、下丘脑的正中 隆起、垂体后叶、延髓极后区、后连合、终板 和脉络丛等；
脑血管的变异甚多，尤其脑底动脉环。
二、脑动脉无搏动的因素
1.血管行程弯曲 2.颅腔密闭 3.动脉在软脑膜下吻合丰富 4.管壁薄，平滑肌少且缺乏外弹 力膜
三、脑的动脉系统
包括颈内动脉系和椎基底动脉系。
以小脑幕为界，幕上 结构接受颈内动脉系 和大脑后动脉的血液 供应，幕下结构接受 椎-基底动脉系的血液 供应。
颈内动脉系
脑的动脉以顶枕
大脑半球前2/3 部分间脑
裂为界
大脑半球后1/3
椎－基底动脉系 部分间脑
脑
干、小脑
两系动脉又可分为：皮质支、中央支
（一）颈内动脉系
武汉大学基础医学院人体解剖学教研室
Department of Anatomy, Wuhan University School of Basic Medical Sciences

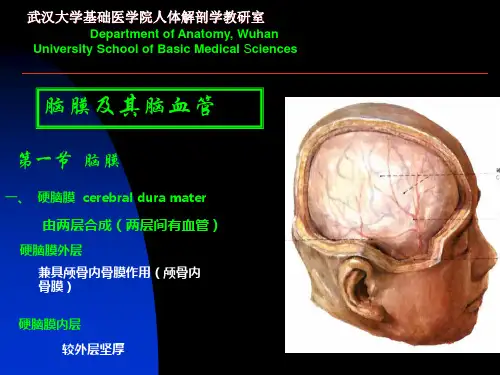

脑膜及其脑血管
