omron_PLC_232_485_422串行通信详细接线

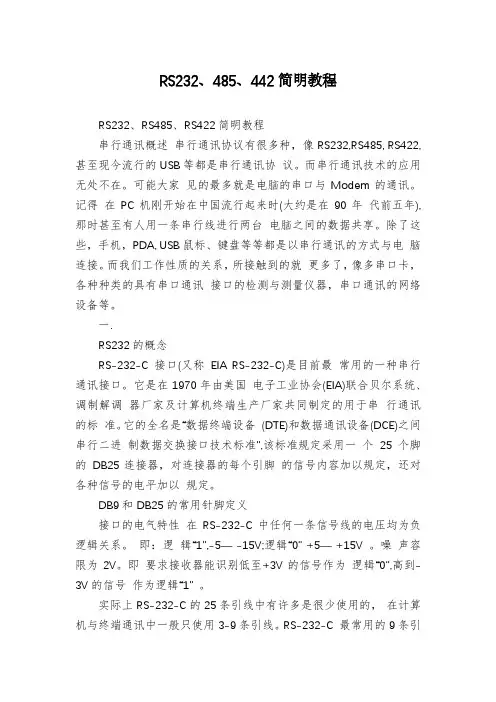

RS232、485、442简明教程
RS232、485、442简明教程RS232、RS485、RS422简明教程串行通讯概述串行通讯协议有很多种，像RS232,RS485, RS422,甚至现今流行的USB等都是串行通讯协议。
而串行通讯技术的应用无处不在。
可能大家见的最多就是电脑的串口与Modem的通讯。
记得在PC机刚开始在中国流行起来时(大约是在90年代前五年),那时甚至有人用一条串行线进行两台电脑之间的数据共享。
除了这些，手机，PDA, USB鼠标、键盘等等都是以串行通讯的方式与电脑连接。
而我们工作性质的关系，所接触到的就更多了，像多串口卡，各种种类的具有串口通讯接口的检测与测量仪器，串口通讯的网络设备等。
一.RS232的概念RS-232-C接口(又称EIA RS-232-C)是目前最常用的一种串行通讯接口。
它是在1970年由美国电子工业协会(EIA)联合贝尔系统、调制解调器厂家及计算机终端生产厂家共同制定的用于串行通讯的标准。
它的全名是“数据终端设备(DTE)和数据通讯设备(DCE)之间串行二进制数据交换接口技术标准”,该标准规定采用一个25个脚的DB25连接器，对连接器的每个引脚的信号内容加以规定，还对各种信号的电平加以规定。
DB9和DB25的常用针脚定义接口的电气特性在RS-232-C中任何一条信号线的电压均为负逻辑关系。
即：逻辑“1”,-5― -15V;逻辑“0” +5― +15V 。
噪声容限为2V。
即要求接收器能识别低至+3V的信号作为逻辑“0”,高到-3V的信号作为逻辑“1” 。
实际上RS-232-C的25条引线中有许多是很少使用的，在计算机与终端通讯中一般只使用3-9条引线。
RS-232-C 最常用的9条引线的信号内容RS-232-C接口连接器一般使用型号为DB-25的25芯插头座,通常插头在DCE端,插座在DTE端. 一些设备与PC机连接的RS-232-C接口,因为不使用对方的传送控制信号,只需三条接口线,即“发送数据”、“接收数据”和“信号地”。
Omron PLC串行通讯讲义
串行通信串行通信即通过使用PLC上的串行口（RS－232C口或RS－422/485口）同第三方设备进行通信的过程。
对于PLC上的串行口，它所支持的通信方式有很多种，有连接上位机的上位机通信方式，有连接PLC的1：1PC 链接方式，还有连接第三方的通信方式等等。
下面进行一一介绍。
第一节上位机链接通信概要上位机链接系统即Hostlink系统是对于FA系统一种即优化又经济的通信方式，它适合一台上位机与一台或多台PLC进行链接。
上位机可对PLC传送程序，并监控PLC的数据区，以及控制PLC的工作情况。
HOSTLINK系统允许一台上位机通过上位机链接命令向HOSTLINK系统的PLC发送命令，PLC处理来自上位机的每条指令，并把结果传回上位机。
一．HOSTLINK系统特点通信即可采用RS－232C方式，又可采用RS－422方式，RS－232C方式是基于1：1的通信。
RS－422方式是实现1：N的通信，即一台上位机与多台PLC进行通信，最多可有32台PLC连接到上位机。
也可采用光缆进行连接,但光缆的话必须使用专用的光缆上位链接单元(如C200H-LK101-PV1、C500-LK101-PV1)。
上位机监控 上位机可对PLC 的程序进行传送或读取，并可对PLC数据区进行读写操作。
双重检查系统 所有通信都将作奇偶检验和帧检验，从而能估计出通信中的错误。
二．系统配置： RS －232C 链接（1：1）当使用RS －232C 链接时，只可实现1：1的通信，即一台上位机与一台PLC 进行通信，最大通信距离不超过15m 。
1．使用PLC 自带的口RS －232C 口注：－232C 2．使用上位链接单元：注：芯的RS3.使用通信板：模块。
5.也可用通信板进行连接。
三．上位机链接参数设置通信方式设置通信方式为上位机链接通信（这是缺省设置）。
RS－232C端口：置DM6645的位12～15为0。
外设端口：置DM6650的位12～15为0。
omron串行通信
用AT指令拨号
用ATDT指令拨PLC侧的外置Modem
断开Modem的连接
断开的只是电脑与Modem之间的连接， 并腾出串口
用电脑（CX-P软件）连接 用HostLink方式连接远程PLC PLC
三、 PC链接 (1:1 PC Link)
1.概念：两台PLC可以通过各自的RS－232C口连接构成1：1的链接，它们可 以无需编程自动进行数据交换，实现共享，共享的数据区为LR区。 其中一台设为主站，另一台设为从站。
2）手持编程器：RS232口：DM6645为0。 外设口：DM6650为0。
3)标准设置参数：
项 起动位 数据长度 停止位 奇偶检验 波特率
设置 1 7 2 偶
9600bps
6.RS232链接(1:1)接线：
PC
PLC
SD 2--------2 RD
RD 3--------3 SD
SG 5--------9 SG
OMRON 串行通信
一 、 串行通信基础知识
（一）基本概念
1.并行传输&串行传输
0
1
A
┋
B
0
1
B
A
主要适用于长距离、低速 率的通信中
2.单工、半双工、全双工（i）
单工
发送装置
数据流向
接受装置
半双工
发送装置 接受装置
数据流向1 数据流向2
接受装置 发送装置
2.单工、半双工、全双工（ii）
发送装置 接受装置
制后再传送，到接收端后又 经过解调还原成原来信号的传输，称为频带传输。
异步传输
4.异步传输&同步传输
RS232和RS485正确接线原理图
RS232和RS485接线的正确原理图RS-232是串行数据接口标准，最初都是由电子工业协会（EIA）制订并发布的，RS-232在1962年发布，命名为EIA-232-E，作为工业标准，以保证不同厂家产品之间的兼容。
RS-422由RS-232发展而来，它是为弥补RS-232之不足而提出的。
为改进RS-232通信距离短、速率低的缺点，RS-422定义了一种平衡通信接口，将传输速率提高到10Mb/s，传输距离延长到4000英尺（速率低于100kb/s时），并允许在一条平衡总线上连接最多10个接收器。
RS-422是一种单机发送、多机接收的单向、平衡传输规范，被命名为TIA/EIA-422-A标准。
为扩展应用范围，EIA又于1983年在RS-422基础上制定了RS-485标准，增加了多点、双向通信能力，即允许多个发送器连接到同一条总线上，同时增加了发送器的驱动能力和冲突保护特性，扩展了总线共模范围，后命名为TIA/EIA-485-A标准。
由于EIA提出的建议标准都是以“RS”作为前缀，所以在通讯工业领域，仍然习惯将上述标准以RS作前缀称谓。
备注：以上是官方的专业描述，看不懂没有关系，大致有个印象就可以了，有兴趣的可以上网可以买一些专业书籍做深入研究，我再用通俗的语言补充描述一下。
RS232通讯的基础知识：RS232通讯又叫串口通讯方式。
是指计算机通过RS232国际标准协议用串口连接线和单台设备（控制器）进行通讯的方式。
通讯距离：9600波特率下建议在13米以内。
通讯速率（波特率Baud Rate）：缺省常用的是9600 bps，常见的还有1200 2400 4800 19200 38400等。
波特率越大，传输速度越快，但稳定的传输距离越短，抗干扰能力越差。
备注：一般台式机会自带1-2个串口插座（公头（9针插头上带针的俗称公头，带针孔的俗称母头）），现在的笔记本一般不带串口插座，可以购买USB串口转换器，具体请参考怎样使用USB串口转换器？公头接线端子排序图母头接线端子排序图一般只用 2 3 5 号三根线。
欧姆龙PLC和电脑的通讯线焊接方式手顺
PLC与电脑的通讯线焊接手顺PLC与电脑的通讯线就我已知有三种，分别是USB线、串口线和网线。
USB线的焊接不说了，就讲解串口线和网线的焊接。
串口线是PC到PLC的RS-232通讯线。
其接口接线情况如下图所示:PLC与PC之间无协议通讯通过通讯串口RS-232进行连接，笔记本电脑没有232串口，需用RS-232转USB进行连接。
新建PLC选择CJ2M-CPU35，点击在线工作，上传I\O表。
然后从右边选择I\O表和单元设置。
点击主机架选择CJIW-SCU41-V1修改单元参数，先修改显示数据组然后修改项目中的Ppart2:port settings的设定值为usersettings，之后点击确定传送。
PLC通讯设置完成，然后保持电脑与PLC通讯一致，即通讯线完成，即可连接。
、网线的通讯连接及焊接。
网线的连接方式是按照橙白橙、绿白蓝、蓝白绿、灰白灰颜色线依次连接，然后用网线压线钳压好即可。
下面是网线通讯流程。
点击新PLC1【CJ2M】变更PLC点击显示所有，选择网络类型Ethernet\IP点击设定进行详细修改，进行IP地址设定，保持与电脑IP不一样。
但是再设定之前要查找PLC是否存在IP地址。
先用USB线连接，然后自动在线，点击IO表和单元设置，再点击从PLC传送IO表点击内置端口，然后双击下面的CJ2M即现有IP为192.168.1.51，然后换用网线，进行设定。
修改为192.168.1.51点击确定选择自动在线，如果连接成功，即可。
如果连接不成功，接着做下一步修改电脑IP确定，然后在线连接即可。
还有一种情况，假如PLC里没有程序，也就是没有IP地址，我们就要用USB线下载新的IP地址，点击IO表和单元设置，然后点击内置端口\插入版。
选择CJ2M-EIP21，修改IP地址然后点击下方的传送PC到单元T，点击确定，换回网线进行下一步操作。
接下来的的操作流程和第一种情况一样，往下做即可。
RS232,RS422,RS485 临时接线解决方案
RS-232、RS-485、RS-422接线的临时的解决方案收藏RS-232、RS-485、RS-422 在现场调试经常遇到多种方式的串口通讯的问题，如RS-232、RS-485、RS-422不同口的通讯连接问题，通常RS-485和RS-422之间转换很方便。
但遇到RS-232口要和RS-422口通讯，现场无其他转换方式，如果再邮寄可能等的时间较长。
现在可以有一种临时的解决方案。
(1)．RS-232和RS-422 将RS-422的R+、T+短接，和RS-232的GND相连。
RS-422的R－和RS-232的Txd相连，RS-422的T－和RS-232的Rxd相连即可。
.原理如下：RS-232-C接口的电气特性是电压均为负逻辑关系。
即：逻辑“1”，-5—-15V；逻辑“0”+5—+15V 。
噪声容限为2V。
即要求接收器能识别低至+3V的信号作为逻辑“0”，高到-3V的信号作为逻辑“1”。
RS-485的电气特性：逻辑“1”以两线间的电压差为+（2—6）V表示；逻辑“0”以两线间的电压差为-（2—6）V 表示。
所以当RS-232发送“1”时，Txd和GND的电压差为-3—-15V，在RS-422的R＋和R－之间形成逻辑“1”的电平（注：线路电平衰减较小）。
当RS-422发送“1”时，RS-422的T＋和T－之间形成逻辑“1”的电平为+（2—6）V ，在RS-232的Txd和GND的之间形成逻辑“1”的电平（注：由于RS-422通讯采用差动电平，线路较长衰减也较小，RS-232接收的电平基本维持在5伏）。
通讯距离可以认为以RS-232为准。
即一般小于50米。
我在宝塔石化临时测试过，达40米后还好的很。
(2)．RS-232和RS-485 将RS-485的R+、T+短接，和RS-232的GND相连。
RS-485的R－、T－短接，将RS-232的Rxd、Txd短接，两者相连即可。
由于RS-232为全双工，RS-485为半双工，如要通讯则要在通讯程序中做处理才可，但临时使用（如电度表连在NAS-968D/E，用DEBUG设电度表的地址）。
RS232 485 422 通信模块 AN3485 用户手册说明书
第一部分RS232/485/422通信模块说明黑金AN3845模块专门为工业现场应用设计的RS232/485/422通信模块。
它包含一路RS232接口，2路RS485和2路RS422通信接口。
配合开发板实现RS232、485和422的数据远程传输和通信。
RS232、485和422接口分别采用MAX3232、MAX3485和MAX3490芯片作为电平转换芯片。
模块留有一个40针的排母用于连接开发板，RS232接口为一个标准的DB9串口公座，通过串口线直接连接电脑或者其他设备；RS485和RS422接口采用接线端子跟外部连接，超远距离传输可达上千米，另外RS485和RS422接口部分带有正负15KV的ESD 防护功能。
AN3845模块实物照片如下：AN3845通信模块正面图1.1 AN3485模块的参数说明以下为AN3485通信模块的详细参数:RS232接口●一路标准的DB9公座串行接口；●使用MAX3232作为RS232和TTL电平的转换；●传输率高达120Kbps数据通讯速率RS485接口●两路RS485接口，采用3线的接线端子；●使用MAX3485作为RS485和TTL的电平转换;●工业级设计，抗干扰能力超强，同时采用有效的防雷设计;●具有120欧匹配电阻，插上跳线帽即可使能匹配电阻，长距离传输时建议短接。
●支持多机通讯，允许接在最多128个设备的总线上●传输率高达500Kbps数据通讯速率。
RS422接口●两路RS422接口，采用5线的接线端子；●使用MAX3490作为RS422和TTL的电平转换;●工业级设计，抗干扰能力超强，同时采用有效的防雷设计;●具有120欧匹配电阻，插上跳线帽即可使能匹配电阻，长距离传输时建议短接。
●支持多机通讯，允许接在最多128个设备的总线上●传输率高达500Kbps数据通讯速率。
1.2 AN3485模块尺寸AN3485通信模块尺寸图第二部分模块功能说明2.1 RS232电路设计AN3485模块的RS232接口采用MAX3232芯片实现RS232和+3.3V TTL 电平的转换。
RS232rs485rs422原理与接线
RS232通讯原理?RS485通讯原理？RS422是什么？RS485接线的正确原理图常见的RS485错误接线RS-232是串行数据接口标准，最初都是由电子工业协会（EIA）制订并发布的，RS-232在1962年发布，命名为EIA-232-E，作为工业标准，以保证不同厂家产品之间的兼容。
RS-422由RS-232发展而来，它是为弥补RS-232之不足而提出的。
为改进RS-232通信距离短、速率低的缺点，RS-422定义了一种平衡通信接口，将传输速率提高到10Mb/s，传输距离延长到4000英尺（速率低于100kb/s时），并允许在一条平衡总线上连接最多10个接收器。
RS-422是一种单机发送、多机接收的单向、平衡传输规范，被命名为TIA/EIA-422-A标准。
为扩展应用范围，EIA又于1983年在RS-422基础上制定了RS-485标准，增加了多点、双向通信能力，即允许多个发送器连接到同一条总线上，同时增加了发送器的驱动能力和冲突保护特性，扩展了总线共模范围，后命名为TIA/EIA-485-A标准。
由于EIA提出的建议标准都是以“RS”作为前缀，所以在通讯工业领域，仍然习惯将上述标准以RS作前缀称谓。
备注：以上是官方的专业描述，看不懂没有关系，大致有个印象就可以了，有兴趣的可以上网可以买一些专业书籍做深入研究，我再用通俗的语言补充描述一下。
RS232通讯的基础知识：RS232通讯又叫串口通讯方式。
是指计算机通过RS232国际标准协议用串口连接线和单台设备（控制器）进行通讯的方式。
通讯距离：9600波特率下建议在13米以内。
通讯速率（波特率Baud Rate）：缺省常用的是9600bps，常见的还有1200240048001920038400等。
波特率越大，传输速度越快，但稳定的传输距离越短，抗干扰能力越差。
备注：一般台式机会自带1-2个串口插座（公头（9针插头上带针的俗称公头，带针孔的俗称母头）），现在的笔记本一般不带串口插座，可以购买USB串口转换器，具体请参考怎样使用USB串口转换器？母头接线端子排序图公头接线端子排序图一般只用235号三根线。
OMRON PLC 485模块设置
OMRON PLC 485模块设置
1、JYB液压变送器接线：
端口1——+24V
端口2——-24V
端口3——485模块（CP1W-CIF11）的RDB+
端口4——485模块（CP1W-CIF11）的RDA-
2、欧姆龙PLC（型号：CP1L-EM40DR-D）端设置：按照参考手册上的说明进行设置。
3、软件端设置：
在程序左侧“新工程”下，双击打开“设置”，进入“PLC设定”对话框，对“串口1”（或串口2）进行设定，设置包括“波特率9600”、“格式8，1，N”、“模式RS-232C”、“结束码：接收字节7”。
设置完成后，单击上方菜单栏“选项”，单击“传送到PLC”。
4、程序编写测试：
5、PLC通过网线与电脑连接设置：
方案一：单击上方菜单栏中的“PLC”选项，选择“自动在线”下的“直接在线”。
如果方案一行不通，则进行方案二：还是在“PLC”选项中，选择“自动在线”下的“CP1L 以太网在线”，进行设置。
进入对话框之后，“连接种类”选择“HUB连接”，IP地址设为：192.168.100.1，端口号：9600，进行连接。
电脑端IP地址的设置：在“本地连接”中选择“Internet协议版本4（TCP/IPv4）”，进入后设置IP：192.168.100.2；子网掩码：255.255.255.0；默认网关：无需设置；首选DNS服务器：192.168.100.0；确认后完成。
6、W0.01必须在W0.00之后触发，不能同时触发。
备注：遇到对产品设备不了解的地方，最先的解决途径是到产品设备官网上进行查询或资料下载来学习。
OmronPLC串行通讯讲义
串行通信串行通信即通过使用PLC上的串行口（RS－232C口或RS－422/485口）同第三方设备进行通信的过程。
对于PLC上的串行口，它所支持的通信方式有很多种，有连接上位机的上位机通信方式，有连接PLC的1：1PC链接方式，还有连接第三方的通信方式等等。
下面进行一一介绍。
第一节上位机链接通信概要上位机链接系统即Hostlink系统是对于FA系统一种即优化又经济的通信方式，它适合一台上位机与一台或多台PLC进行链接。
上位机可对PLC传送程序，并监控PLC的数据区，以及控制PLC的工作情况。
HOSTLINK系统允许一台上位机通过上位机链接命令向HOSTLINK系统的PLC发送命令，PLC处理来自上位机的每条指令，并把结果传回上位机。
一．HOSTLINK 系统特点通信即可采用RS－232C方式，又可采用RS－422方式，RS－232C方式是基于1：1的通信。
RS－422方式是实现1：N的通信，即一台上位机与多台PLC进行通信，最多可有32台PLC连接到上位机。
也可采用光缆进行连接,但光缆的话必须使用专用上位机监控上位机可对PLC的程序进行传送或读取，并可对PLC数据区进行读写操作。
双重检查系统所有通信都将作奇偶检验和帧检验，从而能估计出通信中的错误。
二．系统配置：RS－232C链接（1：1）当使用RS－232C链接时，只可实现1：1的通信，即一台上位机与一台PLC进行通信，最大通信距离不超过15m。
1．使用PLC自带的口RS－232C口编程器口（外设口）注：适配器型号为CPM1－CIF01或CQM1－CIF02，是外设口转RS－232C口的适配器。
2．使用上位链接单元：注：上位链接单元的型号为C200H－LK201，它提供的是一个25芯的RS－232C口。
若连的是CS1系列的PLC，还可通过通信模块CS1W－SCU21。
3.使用通信板：注：通信板型号为C200HW-COM02/04/05/06,均带RS-232C口。
omron_PLC_232_485_422串行通信详细接线
欧姆龙贸易（上海）有限公司
9.远程通信：使用Modem来实现电脑和PLC的远程通信。电脑和PLC两侧使 用外置Modem，用电话网连接两侧外置Modem，实现电脑对 PLC的远程通信。
电话网
M
M RS－232C口
提示： 实现1：1的远程连接可以用 RS232线缆连接Modem和PLC。 实现1：N的远程连接，同样可以 使用适配器将RS232口转为RS422 方式，再连接到多台PLC。
可以用此方式连接到如串 口打印机等，PLC通过指 令可将数据输出送到打印 机侧。
欧姆龙贸易（上海）有限公司
2.参数设置：
欧姆龙贸易（上海）有限公司
3.通信步骤：
1 设置所使用通信串口 的协议模式 2 编写程序收、发数据
RS232（无协议模式） 使用指令TXD、RXD收发数 据（注意需要使用的标志 位） 在TXD指令指定通道开始 写发送数据 在RXD指令指定通道等待 接受数据
欧姆龙贸易（上海）有限公司
第n帧
第n+1帧
同 步 传 输
同步字符
同步字符
数据块
同步字符
欧姆龙贸易（上海）有限公司
（二）串行通信基本标准
1.RS232C串行通信接口
IBM9针RS232口 OMRON PLC 9针RS232口
DCD
DSR RTS CTS RI
FG
5V DR ER SG
RXD
SD RD RS CS
协议发送
第 三 方 设 备
第 三 方 设 备
第 三 方 设 备
欧姆龙贸易（上海）有限公司
2. 支持协议宏通信板： PLC类型
CQM1H C200Ha
串行通信板
CQM1H-SCB41 C200HW-COM04 C200HW-COM05 C200HW-COM06 CJ1W-SCU21 CJ1W-SCU41 CS1W-SCB21 CS1W-SCB41 CS1W-SCU21
串口通信基本接线方法
串口通信基本接线方法
１.串口通信基本接线方法，目前较为常用的串口有9针串口（DB9）和25针串口（DB25），通信距离较近时( <12m)，可以用电缆线直接连接标准RS232端口(RS422,RS485较远)，若距离较远，需附加调制解调器（MODEM）。
较为简单且常用的是三线制接法，即地、接收数据和发送数据三脚相连，本文只涉及到较为基本的接法，且直接用RS232相连。
2.RS232C串口通信接线方法（三线制）首先，串口传输数据只要有接收数据针脚和发送针脚就能实现：同一个串口的接收脚和发送脚直接用线相连，两个串口相连或一个串口和多个串口相连同一个串口的接收脚和发送脚直接用线相连对9针串口和25针串口，均是2与3直接相连；两个不同串口（不论是同一台计算机的两个串口或分别是不同计算机的串口）上面表格是对微机标准串行口而言的，还有许多非标准设备，如接收GPS数据或电子罗盘数据，只要记住一个原则：接收数据针脚（或线）与发送数据针脚（或线）相连，彼些交叉，信号地对应相接，就能百战百胜。
3.串口调试中要注意的几点：不同编码机制不能混接，如RS232C不能直接与RS422接口相连，市面上专门的各种转换器卖，必须通过转换器才能连接；线路焊接要牢固，
不然程序没问题，却因为接线问题误事；串口调试时，准备一个好用的调试工具，如串口调试助手、串口精灵等，有事半功倍之效果；强烈建议不要带电插拨串口，插拨时至少有一端是断电的，否则串口易损坏。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
项
起动位
设置
1
数据长度
停止位 奇偶检验 波特率
7
2 偶 9600bps
欧姆龙贸易（上海）有限公司
6.RS232链接(1:1)接线：
PC PLC SD 2--------2 RD RD 3--------3 SD SG 5--------9 SG
7.RS422/485链接(1:N)接线：
可以用此方式连接到如串 口打印机等，PLC通过指 令可将数据输出送到打印 机侧。
欧姆龙贸易（上海）有限公司
2.参数设置：
欧姆龙贸易（上海）有限公司
3.通信步骤：
1 设置所使用通信串口 的协议模式 2 编写程序收、发数据
RS232（无协议模式） 使用指令TXD、RXD收发数 据（注意需要使用的标志 位） 在TXD指令指定通道开始 写发送数据 在RXD指令指定通道等待 接受数据
TXD
DTR GND
欧姆龙贸易（上海）有限公司
RS232C通信接线示意图
电脑(9针)
DCD 1 RXD 2 TXD 3 DTR 4 GND 5 DSR 6 RTS 7 CTS 8 CI 9
OMRON PLC(9针)
FG 1
SD 2
RD 3 RS 4
CS 5
5V 6 DR 7 ER 8 SG 9
欧姆龙贸易（上海）有限公司
2.RS422串行通信接口
A
A
B
OMRON PLC
通信设备
SDA+ SDBRDA+ RDB-
发 收
B
收
ABຫໍສະໝຸດ SDA+SDBRDA+ RDB-
发
欧姆龙贸易（上海）有限公司
3.RS485串行通信接口
A
A
B 收
使 能 OMRON PLC
T(+) T(-)
发
使 能
通信设备
T(+) T(-)
B
收
发
欧姆龙贸易（上海）有限公司
CJ1
CS1
欧姆龙贸易（上海）有限公司
3. PMSU参数设定：
CX-Protocol
CX-Programmer
提示： 1.也可以使用CX-P软件在设置里进行设置。 2.可以用CX-Protocol软件进行端口的通信设置。 3.通信板A口，B口的设置可以用手持编程器在相应DM区 进行设定。
欧姆龙贸易（上海）有限公司
上位机到PLC 命令格式 起始符 节点号 命令码 @ 00-31 XX 正文 FCS校 终止符 验码 *↙
PLC到上位机 响应格式 起始符 节点号 命令码 结束码 @ 00-31 XX 正文 FCS校 终止符 验码 *↙
对于有关命令，参数，结束码 的内容，可以参阅有关编程手 册的HostLink通信协议。
4. 协议宏通信步骤
1 对通信端口进行通 信设定 3.在CPU中写入通 信程序 PMCR 2 使用CX-Protocol编 写协议 主站:协议宏 从站:Hostlink 2侧通信格式、协议一致 •编写收/发命令 •进行步、序列、协议相关设 置 •编译并下载协议到PMSU中 编写PMCR指令来控制协议的执 行，并进行硬件连线。 进行通信调试，在指定内存接 收数据
断开的只是电脑与Modem之间的连接， 并腾出串口 用HostLink方式连接远程PLC
欧姆龙贸易（上海）有限公司
三、 PC链接 (1:1 PC Link)
1.概念：两台PLC可以通过各自的RS－232C口连接构成1：1的链接，它们可 以无需编程自动进行数据交换，实现共享，共享的数据区为LR区。 其中一台设为主站，另一台设为从站。 主站
D110－D119 D100－D104
发送数据
超级终端发送、 接收数据
TXD/RXD 通过指令TXD发送数 据、RXD接收数据
欧姆龙贸易（上海）有限公司
实验：
Hostlink方式
无协议方式
TXD
发送Hostlink命令读取数据
DM0：XXXX
接收Hostlink响应数据
RXD
欧姆龙贸易（上海）有限公司
欧姆龙贸易（上海）有限公司
二、 上位机链接通信
1.概念：是实现上位机（电脑）与PLC通讯的链接方式，可一台电脑与一台 PLC或者多台PLC进行连接。 2.功能：实现PLC编程，采集数据，系统监控，数据处理。 3.RS232链接(1:1)：一台电脑与一台PLC以232方式进行链接。最大传输距 离15米。
主站发送区
写1
从站
1 从站接收区
主站接收区
2
写2
从站发送区
RS232方式
欧姆龙贸易（上海）有限公司
2.接线图： PLC PLC SD 2--------3 RD RD 3--------2 SD SG 9--------9 SG 3.参数设定： （主机） （从机）
9芯RS232线缆接线图
欧姆龙贸易（上海）有限公司
32台
R232口:CJ1WCIF11
欧姆龙贸易（上海）有限公司
5.上位机连接参数设置：上位机连接参数设置可以用电脑（CX-Programmer 软件）或者手持编程器来完成。
1）电脑设置：用CX-P软件在“设置”选项中进行上位机链接端口，外设口的 设置，设置连接模式为：HOST链接。
2）手持编程器：RS232口：DM6645为0。 外设口：DM6650为0。
欢迎光临OMRON 串行通信培训班
欧姆龙贸易（上海）有限公司
2.单工、半双工、全双工（i）
数据流向
单工
发送装置
接受装置
半双工
发送装置
数据流向1
接受装置
接受装置
欧姆龙贸易（上海）有限公司
数据流向2
发送装置
2.单工、半双工、全双工（ii）
数据流向1
发送装置 接受装置
数据流向2
接受装置 发送装置
全双工
RS422(4线制） SDA SDB RDA RDB PC-----PLC-----PLC„„ T+ ---- R+ ---- R+ „„ T- ---- R- ---- R- „„ R+ ---- T+ ---- T+ „„ R- ---- T- ---- T- „„ （RDA） （RDB） （SDA） （SDB）
RS485(2线制） PC-----PLC-----PLC „„ T+ ---- T+ ---- T+ „„ T- ---- R- ---- R- „„ 欧姆龙贸易（上海）有限公司
8.HostLink通信协议：上位机链接通信是通过在上位机和PLC间交换命令和 应答实现的。使用的是OMRON的HOSTLINK协议，在一次交换中传输的命令或 应答数据称为一帧，一帧最多可包含131个数据字符。
五、 协议宏通信
1.概念：协议宏通信是用来控制PLC和第三方设备进行数据交换的一种通信 方式。可以通过RS232、RS422/484的方式实现1:1或1:N的通信。
CX－Protocol
CX-Programmer
RS232（1:1） RS422/485（1:N)
PMSU 第三方 设备协 议
CPU PMCR指 令
3 写入要发送数据
TXD/RXD
4 准备接受数据
端口设定
命令 RS232、RS422/485 响应
第三方设备
欧姆龙贸易（上海）有限公司
4.应用实例：
使用RS－232C端口在无协议方式下发送10个字节的数据（D100－D104） 到计算机；并将计算机发送到PLC的数据存放在D110－D119中。
接收数据
给各个从站,并且从站的信息可以 发给主站,也可以发给各个从站.
2.主体模式:主站的信息可以发
给各个从站,但是从站的信息只能 够发给主站.
欧姆龙贸易（上海）有限公司
四、 无协议通信
1.概念：无协议通信应用于PLC与第三方设备进行通信时所用的通信方
式，用TXD指令发送数据，通过RXD接受数据。收发的数据即第 三方设备的协议。
三、 PC链接 (1:N PC Link)
1.系统结构:
主PLC 从1 从3 …… 从8
RS422/485
RS422/485
RS422/485
从2
1:N的PCLink网络中,最多可以连接9台设备,其中CJ1M8台,1台触摸屏.
欧姆龙贸易（上海）有限公司
3. 1:N PC Link通信类型:
1.全部模式: 主站可以发送信息
直接用RS232标准线 缆链接电脑和PLC。
需用适配器把232口转 换成外设口再和PLC 的外设口连接。
欧姆龙贸易（上海）有限公司
4.RS422链接(1:N)：一台电脑与多台PLC以RS422方式进行链接。最大传输 距离500米。
外设口:CPM1CIF11
NT-AL001
R232口:CJ1WCIF11
V(t)
模拟信号
0
t
欧姆龙贸易（上海）有限公司
4.异步传输&同步传输
第n字符
异 步 传 输
1 2 3
1 0 0/1 0/1
起始位
4
5
6
7
8
9 10 11
1 1 0
0/1 0/1 0/1
0/1 0/1 0/1
7 位 数 据 位
奇偶位 停止位
起始位后第一个 脉冲
起始位
接收方采用信 号的时钟脉冲
8 16 16 16 16
（三）校验方法
1.奇偶校验 1)横向奇偶校验 (奇校验）
（偶校验）
1 0110，0101 0 0110，0001
1 0100，0101 0 0100，0001
