建筑构造实训指导书及习题

校院：重庆文理学院生命科学与技术学院

专业：

年级：

姓名：

学号：

指导教师：

实训指导书

一、实训项目

多层单元住宅建筑设计。

二、设计条件

1、结构形式：为砖混结构。

2、平面形式：为一梯四户，并有两种不同户型。

3、面积指标：平均每套建筑面积60～160㎡/套。

4、居室面积：大居室12～15㎡、中居室8～11㎡，小居室8～11㎡。要求每套住宅居室大小搭配恰当。厨房和卫生间均为每户单独使用，并设置阳台。

5、层数及层高：建筑层数按六层设计，层高自定，一般可选用2.8m或2.9m，3m。

6、北方地区墙厚应满足相当于370mm砖墙的热工条件，南方地区满足相当于240mm砖墙的热工条件。

三、设计内容

1、建筑单元标准层平面图1个比例1：100

2、建筑单元组合立面图2个比例1：100

3、建筑单元剖面图2个比例1：100

4、建筑施工首页图一份

四、绘制要求

1、采用2号带图框图纸；

2、制图严格按照国家颁布的房屋建筑制图标准；

3、设计合理，构造正确，图面布局协调，整洁美观，线型分明，标注完整准确无误，字体工整，图例正确。

五、设计具体要求

实训1 多层单元住宅建筑户型图设计（3学时）

实训目的：掌握多层单元住宅建筑户型图设计的原理和方法。

实训步骤：

1、2人一组设计构思多层单元住宅建筑户型方案，按施工图深度要求进行。

2、绘制建筑平面户型图草图。

3、与指导老师交流方案的可行性。

实训2 多层单元住宅建筑平面图绘制（3学时）

实训目的：掌握多层单元住宅建筑平面图绘制步骤和方法。

实训步骤：

1、按以下平面图内容完善平面图。

2、与指导老师交流平面图的规范性。

3、上墨线。

4、CAD制图。

平面图内容：

（1）比例

（2）图名

（3）定位轴线

（4）图例及代号、编号

窗：C1、 C2 或 C-1、 C-2等；

门：M1、 M2 或 M-1、M-2等；

同一规格的门或窗均各编一个号,以便统计列门窗表。

（5）尺寸标注

尺寸标注包括三道尺寸（总尺寸、定位尺寸、细部尺寸）。

总尺寸：最外一道尺寸，即两端外墙外侧之间的距离，也叫外包尺寸。

定位尺寸：中间一道尺寸，是两相邻轴线间的距离，也叫轴线尺寸。

细部尺寸：外墙上门窗洞口、墙段等位置大小尺寸。

（6）标高标注

标注相应楼层楼地面的相对标高，底层室内地坪为±0.000m。以“米”为单位，注至小数点后三位。

（7）剖切符号、指北针、房间名称

（8）线型

凡是被水平剖切面切到的墙、柱等断面的轮廓线都用粗实线；

凡没有剖切到的可见部分的轮廓线，如门窗、阳台、雨蓬、台阶、楼梯段

等均用中粗实线；

尺寸标注、轴线编号、文字说明用细实线；

定位轴线用细点划线；

高窗为中粗虚线。

实训3 多层单元住宅建筑立面图绘制（3学时）

实训目的：掌握多层单元住宅建筑立面图绘制步骤和方法。

实训步骤：

1、按要求绘制立面图。

2、与指导老师交流立面图的规范性。

3、上墨线。

4、CAD制图。

立面图内容：

（1）比例

同相应平面图。

（2）图名

以建筑两端的定位轴线命名：如①～⑦立面图；

（3）定位轴线

首尾定位轴线。

（4）图例

（5）尺寸标注

图形外部标注高度方向的三道尺寸，即总高尺寸、定位尺寸（层高）细部尺寸三种尺寸。

（6）标高标注

至少有室外地坪、楼地面、屋顶面等处的标高。

（7）线型

房屋外轮廓为粗实线；

其余可见轮廓线都为中粗实线；

门窗的分格线、雨水管、墙面装饰分格、以及装修做法指引线为细实线；室外地平为特粗实线。

（8）外墙材质说明

实训4 多层单元住宅建筑剖面图绘制（3学时）

实训目的：掌握多层单元住宅建筑剖面图绘制步骤和方法。

实训步骤：

1、按要求绘制剖面图。

2、与指导老师交流剖面图的规范性。

3、上墨线。

4、CAD制图。

剖面图内容：

（1）比例

同相应平面图、立面图。

（2）图名

标注与在± 0.000平面图上剖切符号一致的剖面图名称。

（3）定位轴线

被剖切到的墙、柱及剖面图两端的定位轴线。

（4）图例

（5）尺寸标注

被剖切到的墙、柱的轴线间距，图形外部标注高度方向的三道尺寸，即总高尺寸、定位尺寸（层高）细部尺寸三种尺寸。以及墙段、洞口等高度尺寸。（6）标高标注

室外地坪、楼地面、屋顶面、阳台、檐口、女儿墙、台阶、平台等处标高。

（7）线型

地平线为特粗实线，其余图线同平面图。

实训5 多层单元住宅建筑施工图首页制作（3学时）

实训目的：掌握多层单元住宅建筑施工图首页制作的方法。

实训步骤：

1、按要求制作施工首页图。

2、与指导老师交流首页图的规范性。

建筑施工图首页内容：

图纸目录、设计总说明、总平面图、门窗表、装修做法表等。

六、上交成果

每2人一组上交多层单元式住宅建筑施工图手绘、机绘各一套，并要求有封面。

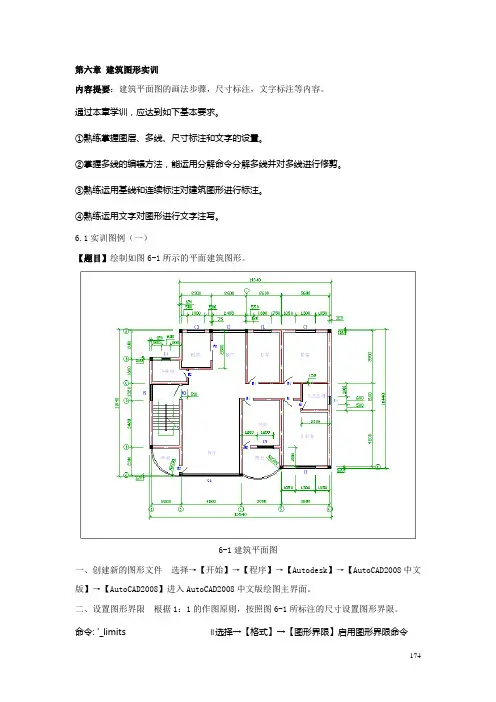

参考附图：
