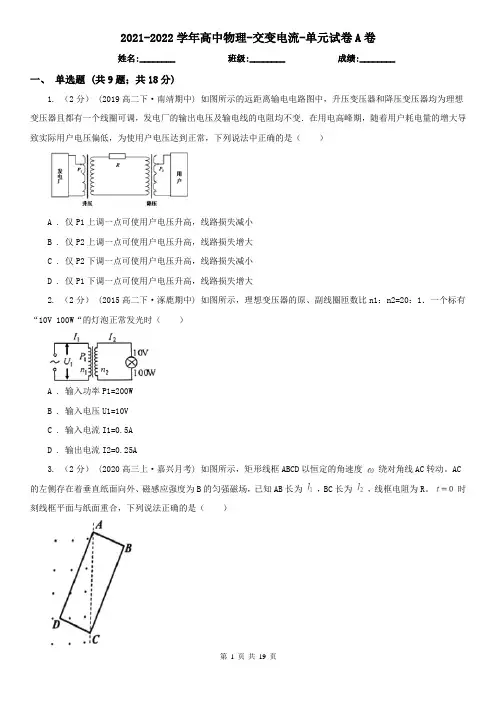

2021-2022学年高中物理-交变电流-单元试卷A卷姓名:________ 班级:________ 成绩:________一、单选题 (共9题；共18分)1. （2分） (2019高二下·南靖期中) 如图所示的远距离输电电路图中，升压变压器和降压变压器均为理想变压器且都有一个线圈可调，发电厂的输出电压及输电线的电阻均不变．在用电高峰期，随着用户耗电量的增大导致实际用户电压偏低，为使用户电压达到正常，下列说法中正确的是（）A . 仅P1上调一点可使用户电压升高，线路损失减小B . 仅P2上调一点可使用户电压升高，线路损失增大C . 仅P2下调一点可使用户电压升高，线路损失减小D . 仅P1下调一点可使用户电压升高，线路损失增大2. （2分） (2015高二下·涿鹿期中) 如图所示，理想变压器的原、副线圈匝数比n1：n2=20：1．一个标有“10V 100W“的灯泡正常发光时（）A . 输入功率P1=200WB . 输入电压U1=10VC . 输入电流I1=0.5AD . 输出电流I2=0.25A3. （2分） (2020高三上·嘉兴月考) 如图所示，矩形线框ABCD以恒定的角速度绕对角线AC转动。

AC 的左侧存在着垂直纸面向外、磁感应强度为B的匀强磁场，已知AB长为，BC长为，线框电阻为R。

时刻线框平面与纸面重合，下列说法正确的是（）A . 矩形线框该时刻的电流值最大B . 矩形线框产生的感应电动势有效值为C . 矩形线框转过半圈过程中产生的热量为D . 矩形线框从图示位置转过过程中，通过线框任意横截面电荷量为4. （2分） (2017高二下·三台期中) 交变电流电压的有效值为6V，它和电阻R1、R2及电容器C、电压表一起连接成如图所示的电路，图中电压表的读数为U1，为了保证电容器C不被击穿，电容器的耐压值为U2，电容器在电路中正常工作，则（）A . U1=6 V U2=6 VB . U1=6 V U2=3 VC . U1=6 V U2≥6 VD . U1=6 V U2≥6 V5. （2分） (2020高三上·南阳期末) 如图甲所示，不计电阻的矩形金属线框绕与磁感线垂直的转轴在匀强磁场中匀速转动，线框中产生的交变电流的电动势如图乙所示。

高中物理选修3-2交变电流检测题

高二物理选修3-2第二章《交变电流》检测题间120分钟总分150分一、不定项选择题（共40分。

有的小题只有一个选项正确，有的小题有多个选项正确，全部选对的得4分，选不全的得2分，有选错或不答的得0分）1.关于线圈在匀强磁场中转动产生的交变电流,下列说法中正确的是（） A ．线圈每经过中性面一次,感应电流方向改变一次，感应电动势方向不变 B ．线圈每转动一周,感应电流方向就改变一次C ．线圈平面每经过中性面一次,感应电流和感应电动势方向都要改变一次D ．线圈转动一周,感应电流和感应电动势方向都要改变一次2．矩形线圈在匀强磁场中匀速转动产生的电动势如图示，则（） A ．t 1时刻线圈通过中性面 B ．t 2时刻线圈中磁通量最大C ．t 3时刻线圈中磁通量变化率最大D ．t 4时刻线圈中磁通量变化率最大 3．如下图所示，属于交流电的是（）4．一交流电流的图象如图所示，由图可知（） A ．用电流表测该电流其示数为10A B ．该交流电流的频率为100HzC ．该交流电流通过10Ω电阻时，电阻消耗的电功率为2000 W—DD ．该交流电流瞬时值表达式为i ＝102sin628t A5．交流发电机在工作时的电动势t E e m ωsin =，如果将其电枢的转速提高一倍，同时将电枢所围面积减小一半，其它条件不变，则其电动势变为（） A ．t E e m ωsin = B ．t E e m ω2sin 4= C ．t E e m ω2sin = D ．t E e m ωsin 4= 6.右图表示一交流电的电流随时间而变化的图像,此交流电流的有效值是（） A ．25A B ．5AC ．25.3 AD ．3.5A7. 如图所示为两个互感器，在图中圆圈内a 、b 表示电表，已知电压比为100，电流比为10，电压表的示数为220V ，电流表的示数为10A ，则( ) A ． a 为电流表，b 为电压表 B ． a 为电压表，b 为电流表 C ．输送电功率是2200W D ．线路输送电功率是2.2×106W8．在收音机线路中，经天线接收下来的电信号既有高频成份，又有低频成份，经放大后送到下一级，需要把低频成份和高频成份分开，只让低频成份输送到再下一级，可以采用如图所示电路，其中a 、b 应选择的元件是（）A ．a 是电容较大的电容器，b 是低频扼流圈B ．a 是电容较大的电容器，b 是高频扼流圈C ．a 是电容较小的电容器，b 是低频扼流圈D ．a 是电容较小的电容器，b 是高频扼流圈9.理想变压器原、副线圈的匝数比为4：1,原线圈接在u =311sin100πt V 的交流电源上,副线圈所接的负载电阻是11Ω,则副线圈中电流大小是（） A ．5AB ．11AC ．20AD ．55A10.如图所示,理想变压器副线圈接两个相同的灯泡L 1和L 2 。

高中物理电磁感应交变电流单元测试题(含答案)

高中物理电磁感应、交变电流单元测试题及答案一、选择题1．如图所示，直导线与导线框位于同一平面，要使导线框中产生如图所示方向的感应电流，则直导线中电流方向及其变化情况是（A）电流方向为M到N，电流不变（B）电流方向为N到M，电流逐渐增大（C）电流方向为M到N，电流逐渐增大（D）电流方向为N到M，电流不变2．如图所示，水平方向的磁场垂直于光滑曲面，闭合小金属环从高h的曲面上端无初速滑下，又沿曲面的另一侧上升，则（A）若是匀强磁场，环在左侧上升的高度小于h（B）若是匀强磁场，环在左侧上升的高度大于h（C）若是非匀强磁场，环在左侧上升高度等于h（D）若是非匀强磁场，环在左侧上升的高度小于h3．如图所示，一个铜质圆环无初速地自位置A下落到位置B，所需时间(不考虑空气阻力)h 2（Ａ）等于gh2（Ｂ）大于gh2（Ｃ）小于g（Ｄ）无法确定4．矩形线圈在匀强磁场中绕垂直磁感线的轴匀速转动，对于线圈中产生的交变电流：（A）交变电流的周期一定等于线圈转动周期（B）线圈磁通量最大时，感应电动势达到最大值（C）线圈每次通过中性面，感应电流达到最大值（D）线圈每次通过中性面，感应电动势达为零5、正弦交变电源与电阻R 、交流电压表按照下左图所示的方式连接，R ＝10Ω交流电压表的示数是10V 。

下右图是交变电源输出电压u 随时间t 变化的图象，则（A ）通过R 的电流R i 随时间t 变化的规律是)(100cos 2A t i R π= （B ）通过R 的电流R i 随时间t 变化的规律是)(50cos 2A t i R π=（C ）R 两端的电压R u 随时间t 变化的规律是)(100cos 25V t u R π= （D ）R 两端的电压R u 随时间t 变化的规律是)(50cos 25V t u R π= 6、如图所示的电路中,A1和A2是完全相同的灯泡,线圈L 的电阻可以忽略.下列说法中正确的是(A)合上开关K 接通电路时,A2先亮,A1后亮,最后一样亮 (B)合上开关K 接通电路时,A1和A2始终一样亮(C)断开开关K 切断电路时,A2立刻熄灭,A1过一会儿才熄灭 (D)断开开关K 切断电路时,A1和A2都要过一会儿才熄灭7、在竖直向上的匀强磁场中，水平放置一个不变形的单匝金属圆线圈，规定线圈中感应电流的正方向如图1所示，当磁场的磁感应强度B 随时间t 如图2变化时，图3中正确表示线圈中感应电动势E 变化的是柳铁一中电磁感应、交变电流单元测试题答卷一、选择题（6ⅹ7＝42）学号姓名题号 1 2 3 4 5 6 7 答案二、计算论述题8.（19分）空间存在以ab 、cd 为边界的匀强磁场区域，磁感强度大小为B ，方向垂直纸面向外，区域宽1l ，现有一矩形线框处在图中纸面内，它的短边与ab 重合，长度为2l ，长边的长度为12l ，如图所示，某时刻线框以初速v 沿与ab 垂直的方向进入磁场区域，同时某人对线框施以作用力，使它的速度大小和方向保持不变，设该线框的电阻为R ，从线框开始进入磁场到完全离开磁场的过程中，人对线框作用力所做的功等于多少。

(完整word版)高二物理交变电流单元测试题及答案

高二物理交变电流单元测试题一、选择题(每道小题 3分共 39分 )1、对于如图所示的电流i 随时间t 作周期性变化的图象，下列说法中正确的是 A 、电流大小变化，方向不变，是直流电 B 、电流大小、方向都变化，是交流电 C 、电流最大值为0.2A ，周期为0.01sD 、电流大小变化，方向不变，不是直流电，是交流电 2、对于理想变压器来说，下列说法中不正确的是 A 、变压器是利用互感现象制成的B 、变压器可以改变各种电源的额定功率C 、变压器不仅能改变电压，还同时改变电流D 、变压器的初级电流随次级电流的增大而增大 3、如图所示，理想变压器原、副线圈的匝数比n 1:n 2=1:3，次级回路中联入三个均标有“36V ，40W ”的灯泡, 且均正常发光，那么, 标有“36V 、40W ”的灯泡AA 、也正常发光B 、将被烧毁C 、比另三个灯暗D 、无法确定4、面积为S 的矩形线圈在磁感应强度为B 的匀强磁场中，从中性面起以角速度ω匀速转动，在t 时刻线圈磁通量的瞬时值为A 、BSB 、BScos ωtC 、BSsin ωtD 、BS/sin ωt 5、如图所示，矩形线圈在匀强磁场中绕垂直磁感线的轴匀速转动，已知线圈在转动中产生的感应电动势最大值为mE (V)，转动的角速度为ω(rad/s)。

若线圈转到图示位置开始计时，那么下列四个式子中正确表达了该线圈上产生的电动势e 随时间变化的函数式是A 、e=m E sin ωt(V)B 、e=m E cos ωt(V)C 、e=m E sin(ωt+90°)(V)D 、e=mE cos(ωt+90°)(V)6、两只阻值相等的电阻分别通以正弦交流电与方形交流电，它们电流的最大值相等，如图所示，则两只电阻的热功率之比是A 、1：4B 、1：2C 、1：2D 、1：17、交流电源电压u=20sin(100 ωt)V，电路中电阻R=10Ω。

高中物理单元测试卷交变电流新人教版选修3

11、在收音机线路中，经天线接收下来的电信号既有高频成份，又有低
频成份，经放大后送到下一级，需要把低频成份和高频成份分开，只让
低频成份输送到再下一级，我们可以采用如图所示电路，其中
a、 b 应
选择的元件是（
）
A ． a 是电容较大的电容器， B ． a 是电容较大的电容器， C． a 是电容较小的电容器，
高二年级物理单元测试卷 ( 交变电流 )
本试卷分第Ⅰ卷ቤተ መጻሕፍቲ ባይዱ选择题）和第Ⅱ卷 (非选择题 )两部分。共 100 分。考试时间 90 分钟。
第Ⅰ卷（选择题部分 42 分）
一选择题（每小题 3 分，共 42 分。下列每小题所给选项至少有一项符合题意，请将正确答案的序号填涂在
答题卡上。全对得 3 分，对而不全得 1 分）
振动 .图为音箱的电路图，高、低频混合电流电和 C2 是电容器，则：（）
a、 b 端输入， L 1 和 L 2 是线圈， C1
A ．甲扬声器是高音扬声器 B ． C2 的作用是阻碍低频电流通过乙扬声器 C． L 1 的作用是阻碍低频电流通过甲扬声器 D ． L 2 的作用是减弱乙扬声器的低频电流
× 10 A
B．2
－2
× 10 A
3.14 ）
－2
C． 2 ×10 A
D．
－2
× 10 A
10、“二分频”音箱内有两个不同口径的扬声器，它们的固有频率分别处于高音、音低频段，分别称为高音扬声器和低音扬声器
.音箱要将扩音机送来的含有不同频率的混合音频
电流按高、低频段分离出来，送往相应的扬声器，以便使电流所携带的音频信息按原比例还原成高、低频的机械
C．线圈中电流的有效值
用心爱心专心

交变电流单元测试题

交变电流单元测试题1一、选择题1、一交流电流的图象如图所示，由图可知A. 该交流电流瞬时值表达式为i = 10 2 sin628 t AB. 该交流电流的频率为50Hz(C.该交流电流通过10Q电阻时，电阻消耗的电功率为100WD.用电流表测该电流其示数为10 2 A2、下列关于交流电的几种说法正确的是（）A、电气设备上所标的电压电流值是最大值B、交流电压表和交流电流表测得的是瞬时值C、跟交流电有相同热效应的直流电的值是交流电的有效值D、跟直流电有相同热效应的交流电的值是交流电的有效值3、交流电源的电压是6V,它跟电阻R、R和电容器、伏特表一起连组成电路，如图所示, 图中电压表的示数为Ui,为了保证电容器C不被击穿，电容器C的耐压值应为7,则（）A、Ui=6、2V 、U2=6VC、Ui=6V D 、6 2V4、钳形电流表的外形和结构如右图（a）所示。

电流表的读数为1.2A。

右图（b）中用同一电3匝，则（）A.这种电流表能测直流电流，图（b）的读数E.这种电流表能测交流电流，图（图（a）图（b）为 2.4Ab）的读数为0.4A C.这种电流表能测交流电流，图（b）的读数为3.6AD.这种电流表既能测直流电流，又能测交流电流，图（ b ）的读数为3.6A5、如图所示，线圈的自感系数 L 和电容器的电容C 都很小，此电路的重要作用是（）A 、阻直流通交流，输出交流B 、阻交流通直流，输出直流C 、阻低频通高频，输出高频交流D 、阻高频通低频，输出直流和低频交流6、如图所示，一台理想变压器，要使变压器的输入功率增加，可以采取下列哪种方法（其7、一根长直导线中的电流按如图的正弦规律变化，规定电流从左向右为正，在直导线下方/Yrnrrn他条件保持不变）（）A 、增大R 的阻BC 、增加副线圈的匝数n 2D 、减小原线圈的匝数n i有一不闭合的金属框，则相对于 b 点来说，a 点电势最A 、 11时刻B 、t 2时刻高的时刻是在C 、t 3时刻 D 、14时刻8、一交流电的电流随时间变化而变化的图象, 效值为（A 、5 2 AB 、5A 9、一矩形线圈，绕与匀强磁场垂直的中心轴 00按顺时针方向旋转.引出线的两端与互相绝缘的半圆铜环连接，两个半圆环分别与固定电刷电刷间接有电阻，如图所示，在线圈转动过程中（）A B 滑动接触,、减小R 的阻值流的有C 、3.5 . 2通过电阻的电流11、某变电站用1100伏的电压送电，导线损失电功率是输出功率的 20%若要使导线损失电功率是输出功率的5%则输出的电压应变为 _____________ 伏。

【单元练】《常考题》高中物理选修2第三章【交变电流】复习题(含答案解析)

一、选择题1．单匝矩形线圈在匀强磁场中匀速转动，转轴垂直于磁场，若线圈所围面积里的磁通量随时间变化的规律如图所示，则（）A ．线圈中0时刻的感应电动势最大B ．线圈中1t 时刻的感应电动势最大C ．线圈中0至1t 时间内平均感应电动势为0.4VD ．线圈中1t 至2t 时间内感应电动势逐渐减小A 解析：ACA ．由法拉第电磁感应定律E t∆Φ=∆ 可知，图像的斜率表示感应电动势，所以线圈中0时刻的感应电动势最大，则A 正确； B ．线圈中1t 时刻的感应电动势最小为0，所以B 错误； C ．线圈中0至1t 时间内平均感应电动势为3210=0.4V 0.005E t -⨯=∆Φ∆=所以C 正确；D ．线圈中1t 至2t 时间内感应电动势逐渐增大，所以D 错误；故选AC 。

2．一交变电压随时间变化的图像如图所示已知横轴下方为正弦曲线的一半，则该交变电压的有效值为（）A ．10VB ．10C ．10VD ．2V A解析：A设电压的有效值为U ，根据有效值定义可得222201022T T U T R R R⨯+⨯= 解得510U =V故A 正确，BCD 错误。

故选A 。

3．如图所示，一理想变压器的原、副线圈分别接有额定电压相同的灯泡L 1和L 2，当原线圈a 、b 端输入电压U 为灯泡额定电压的7倍时，两灯泡均正常发光，则（）A ．原、副线面的匝数之比为7：1B ．原、副线圈的匝数之比为6：1C ．此时灯泡L 1和L 2的功率之比为7：1D ．此时灯泡L 1和L 2的功率之比为6：1B解析：BAB ．设灯泡L 1和L 2的额定电压为0U ，则0=7U U ，而01=+U U U ，20=U U ，根据理想变压器的原理可知1122=U n U n ，联立以上式子可知126=1n n ，故A 错误，B 正确；CD ．根据理想变压器的原理12211=6I n I n =，灯泡L 1和L 2消耗的功率之比为011220211==6U I P n P U I n =，故CD 错误；故选B 。

人教版高中物理选修3-2第五章《交变电流》单元测试题(解析版)

第五章《交变电流》单元测试题一、单选题(每小题只有一个正确答案)1.远距离输送一定功率的交流电，若输送电压提高到n倍，则( )A．输电线上的电压损失增大B．输电线上的电能损失增大C．输电线上的电压损失不变D．输电线上的电能损失减少到原来的2.如图所示的电路，F为一交流发电机，C为平行板电容器，为使电流表A的示数增大，可行的办法是( )A．使发电机F的转速增大B．使发电机F的转速减小C．在平行板电容器间换用介电常数较小的电介质D．使电容器两极板间的距离增大3.在图甲所示的电路中，理想变压器原线圈两端的正弦交变电压变化规律如图乙所示．已知变压器原、副线圈的匝数比n1∶n2＝10∶1，串联在原线圈电路中电流表A1的示数为1 A，下列说法正确的是( )A．电压表V的示数为200VB．变压器的输出功率为200 WC．变压器输出端交流电的频率为100 HzD．电流表A2的示数为0.1 A4.如图所示，一理想变压器原、副线圈匝数比为3∶1，副线圈上接三个相同的灯泡，均能正常发光，原线圈中再串一个相同的灯泡L，则( )A．灯L也能正常发光B．灯L比另外三个灯都暗C．灯L将会被烧坏D．不能确定5.如图所示，一圆柱形铁芯上沿轴线方向绕有矩形线圈，铁芯与磁极的缝隙间形成了辐向均匀磁场，磁场的中心与铁芯的轴线重合．当铁芯绕轴线以角速度ω沿顺时针方向匀速转动时，下列线圈中电流随时间变化的图象，正确的是(从图位置开始计时，N、S极间缝隙的宽度不计，以a边的电流进入纸面，b边的电流出纸面为正方向)( )A．B．C． D．6.如图所示，一个小型水电站，其交流发电机的输出电压U1一定，通过理想升压变压器T1和理想降压变压器T2向远处用户供电，输电线的总电阻为R.T1的输入电压和输入功率分别为U1和P1，它的输出电压和输出功率分别为U2和P2；T2的输入电压和输入功率分别为U3和P3，它的输出电压和输出功率分别为U4和P4.下列说法正确的是( )A．当用户的用电器增多时，U2减小，U4变大B．当用户的用电器增多时，P2变大，P3减小C．要减小线路的损耗，应增大升压变压器的匝数比，同时应减小降压变压器的匝数比D．要减小线路的损耗，应增大升压变压器的匝数比，同时应增大降压变压器的匝数比7.如图所示为远距离输电线路的示意图：若发电机的输出电压不变，则下列叙述中正确的是( )A．升压变压器的原线圈中的电流与用户用电设备消耗的功率无关B．输电线中的电流只由升压变压器原、副线圈的匝数比决定C．当用户用电器的总电阻减小时，输电线上损失的功率增大D．升压变压器的输出电压等于降压变压器的输入电压8.一台理想变压器从10 kV的线路中降压并提供200 A的负载电流．已知两个线圈的匝数比为40∶1，则变压器的原线圈电流、输出电压及输出功率是( )A． 5 A,250 V,50 kWB． 5 A,10 kV,50 kWC． 200 A,250 V,50 kWD．200 A,10 kV,2×103kW9.一正弦交流电的电流随时间变化规律图象如图所示，由图可知( )A．用电流表测该电流其示数为14.1 AB．该交流电流的频率为100 HzC．该交流电流通过10 Ω电阻时，电阻消耗的电功率为1 000 WD．该交流电流瞬时值表达式为i＝10sin 628t(A)10.下面的电路图是电子技术中的常用电路图(如图所示)．a、b是电路的输入端，其中输入的高频电流用“”表示，低频电流用“～”表示，直流电流用“－”表示．对于负载电阻R中通过的电流有以下说明．①图甲中R通过的是低频电流②图乙中R通过的是高频电流③图乙中R通过的是低频电流④图丙中R通过的是直流电流⑤图丁中R通过的是高频电流其中正确的是( )A．①②③ B．②③④ C．③④⑤ D．①③④11.某变压器原、副线圈匝数比为55∶9，原线圈所接电源电压按如图所示规律变化，副线圈接有负载．下列判断正确的是( )A．输出电压的最大值为36 VB．原、副线圈中电流之比为55∶9C．变压器输入、输出功率之比为55∶9D．交流电源有效值为220 V，频率为50 Hz12.一台小型发电机产生的电动势随时间变化的正弦规律图象如图甲所示．已知发电机线圈内阻为5 Ω，外接一只电阻为95 Ω的灯泡，如图乙所示，则( )A．电压表的示数为220 VB．电路中的电流方向每秒钟改变50次C．灯泡实际消耗的功率为484 WD．发电机线圈内阻每秒钟产生的焦耳热为24.2 J13.如图所示，理想变压器的输入端通过灯泡L1与输出电压恒定的正弦交流电源相连，副线圈通过导线与两个相同的灯泡L2和L3相连，开始时开关S处于断开状态．当S闭合后，所有灯泡都能发光，下列说法中正确的有( )A．副线圈两端电压不变B．灯泡L1亮度变亮，L2的亮度不变C．副线圈中电流变大，灯泡L1变亮，L2变暗D．因为不知变压器原、副线圈的匝数比，所以L1及L2的亮度变化不能判断14.在匀强磁场中，一矩形金属线圈绕与磁感线垂直的转轴匀速转动，如图甲所示，产生的交变电动势的图象如图乙所示，则( )A．t＝0.005 s时线圈平面与磁场方向平行B．t＝0.010 s时线圈的磁通量变化率最大C．线圈产生的交变电动势频率为100 HzD．线圈产生的交变电动势有效值为311 V15.如图所示，单匝矩形线圈的一半放在具有理想边界的匀强磁场中，线圈轴线OO′与磁场边界重合，线圈按图示方向匀速转动(ab向纸外，cd向纸内)．若从如图所示位置开始计时，并规定电流方向沿a→b→c→d→a为正方向，则线圈内感应电流随时间变化的图象是( )A． B． C． D．二、多选题(每小题至少有两个正确答案)16.(多选)有一理想变压器的原线圈连接一只交流电流表，副线圈接入电路的匝数可以通过滑动触头Q调节，如图所示，在副线圈两输出端连接了定值电阻R0和滑动变阻器R，在原线圈上加一电压为U的交流电源，则( )A．保持Q的位置不动，将P向上滑动时，电流表的读数变大B．保持Q的位置不动，将P向上滑动时，电流表的读数变小C．保持P的位置不动，将Q向上滑动时，电流表的读数变大D．保持P的位置不动，将Q向上滑动时，电流表的读数变小17.(多选)如图，一矩形导线框在匀强磁场中绕轴OO′匀速转动，产生的交变电流通过升压变压器的原线圈送入电路，使灯泡发光，若灯泡偏暗，不能正常工作，为使灯泡能够正常工作，下列各项措施中正确的是( )A．只增加匝数n1B．只增加匝数n2C．只向左移动滑动变阻器R的滑片D．只增加矩形导线框的转速18.(多选)如图所示，理想变压器原、副线圈的匝数比为11∶2，原线圈两端的输入电压u＝220sin 100πt(V)，电表均为理想电表，滑动变阻器R接入电路部分的阻值为10 Ω.下列叙述中正确的是( )A．该交流电的频率为50 HzB．电压表的读数为42VC．电流表的读数为4 AD．若滑动变阻器的滑片P向a端移动，电流表的读数变大19.(多选)我国“西电东送”采用高压输电，继三峡至常州500 kV直流输电工程后，又实现了三峡至广东的500 kV直流输电工程．采用高压直流输电有利于不同发电机为同一电网供电和不同电网的互联．关于高压直流输电，下列说法正确的是( )A．高压输电可以减小输电电流，从而减少输电导线的能量损失B．恒定的直流输电可以有效消除交流高压输电中感抗和容抗的影响C．可以加快输电的速度D．为实现高压直流输电，可以用变压器直接改变恒定电流的电压20.(多选)如图所示，一理想变压器原线圈可通过滑动触头P的移动改变其匝数，当P接a时，原、副线圈的匝数比为5∶1，b为原线圈的中点，副线圈接有电容器C、灯泡L、理想电流表A以及R＝44 Ω的定值电阻．若原线圈接有u＝311sin 100πt V的交变电压，下列判断正确的是( )A．当P接a时，灯泡两端电压为44 VB．当P接b时，电流表的读数为2 AC．P接b时灯泡消耗功率比P接a时大D．P固定在a点不移动，原线圈改接u＝311sin 200πt V的电压，灯泡亮度不变三、实验题21.有一个教学用的可拆变压器，如图甲所示，它有两个外观基本相同的线圈A、B，线圈外部还可以绕线．(1)某同学用一多用电表的同一欧姆挡先后测量了A、B线圈的电阻值，指针分别对应图乙中的A、B位置，由此可推断________线圈的匝数较多(选填“A”或“B”)．(2)如果把它看成理想变压器，现要测定A线圈的匝数，提供的器材有：一根足够长的绝缘导线、一只多用电表和低压交流电源，请简要叙述实验的步骤(写出要测的物理量，并用字母表示)________A线圈的匝数为nA＝________.(用所测物理量符号表示)四、计算题22.如图所示，交流发电机的矩形线圈abcd中，ab＝cd＝50 cm、bc＝ad＝30 cm、匝数n＝100匝、线圈电阻r＝0.2 Ω，外电阻R＝4.8 Ω.线圈在磁感应强度B＝0.05 T的匀强磁场中绕垂直于磁场的转轴OO′匀速转动，角速度ω＝100π rad/s.(1)求产生感应电动势的最大值．(2)若从图示位置开始计时，写出感应电流随时间变化的函数表达式．(3)交流电压表和交流电流表的示数各为多少？(4)此发电机的功率为多少？(5)从图示位置起，转过90°过程中，平均电动势为多少？通过线圈横截面的电荷量为多少？23.如图所示，匀强磁场的磁感应强度为B＝0.5 T，矩形线圈的匝数N＝100匝，边长Lab＝0.2 m，＝0.1 m，以3 000 r/min的转速匀速转动，若从线圈平面通过中性面时开始计时，试求：Lbc(1)交变电动势的瞬时值表达式；(2)若线圈总电阻为2 Ω，线圈外接电阻为8 Ω，写出交变电流的瞬时值表达式；(3)线圈由图示位置转过的过程中，交变电动势的平均值．答案解析1.【答案】D【解析】在输送功率一定时，由I＝知，电压提高到n倍，则电流变为原来的，电压损失减为原来的，故A、C错误；由P损＝I2R知，功率损失减为原来的，故B错误，D正确．故选D.2.【答案】A【解析】当发电机转速增加时，交变电流的频率增大，容抗减小，电流表A的读数增大，A项正确，B项错误；在平行板电容器间换用介电常数较小的电介质时，电容器的电容减小，电容器两极板间距离增大时电容也减小，当电容减小时，容抗增大，对交变电源的阻碍作用增大，电流表A示数减小，C、D两项均错误．3.【答案】B【解析】电表测量的是有效值，电压表V测量原线圈两端交变电压的有效值，所以其示数为U1＝＝200 V，A错误；变压器的输出功率等于输入功率，即P出＝P入＝U1I1＝200 W，B正确；变压器不改变输入交流电的频率，变压器输出端交流电的频率为50 Hz，C错误；电流表A2的示数为I2＝＝10 A，D错误．4.【答案】A【解析】原、副线圈中的电流之比为＝＝，而副线圈中通过每个灯泡的电流均为其额定电流I额＝.又I1＝I2，所以通过原线圈中灯L的电流恰为其额定电流，灯L正常发光，A正确．5.【答案】D【解析】由于磁场是均匀的辐向分布，因此a、b边切割磁感线的有效长度不变，产生的是直流电，A、B错；a边向右切割磁感线，由右手定则可知感应电流垂直纸面向外，为负方向，b边产生的感应电流垂直纸面向外，为负方向，D对；C错；故选D.6.【答案】D【解析】通过理想升压变压器T1将电送到用户附近，然后用理想降压变压器T2向远处用户家中供电．提升电压的目的是降低线路的功率损失，从而提高用户得到的功率．当用户的用电器增多时，用户消耗的功率变大，P2变大，P3变大，用户电流变大，输电线上电流变大，电压降变大，＝，U2不变，＝，U4变小，A、B、C错误；要减小线路的损耗，应增大升压变压器的匝数比，输电电压变大，在输送功率一定的条件下，输电线电流减小，T2输入电压变大，要用户得到额定电压，同时应增大降压变压器的匝数比，C错误，D正确．7.【答案】C【解析】变压器输入功率、输入电流的大小是由次级负载消耗的功率大小决定的，选项A、B错误．用户的总电阻减小，根据P＝，消耗的功率增大，输电线电流增大，由P损＝I R线可知线路损失功率增大，C项正确，升压变压器的输出电压等于输电线电阻上损失的电压加上降压变压器的输入电压，D项错误．8.【答案】A【解析】设原线圈输入电压、电流、功率分别为U1、I1、P1，副线圈输出电压、电流、功率分别为U2、I2、P2，原、副线圈匝数分别为n1、n2.由＝知I1＝I2＝×200 A＝5 A.由＝知U2＝U1＝×10×103V＝250 V，输出功率P2＝U2I2＝250×200 W＝50 kW.9.【答案】C【解析】电表测量的是有效值，故I＝＝10 A，故A错误；由图可知T＝0.02 s，故频率为f ＝＝50 Hz，故B错误；消耗的功率为P＝I2R＝102×10 W＝1 000 W，故C正确；角速度为ω＝＝100π rad/s该交流电流瞬时值表达式为i＝10sin 100πt(A)，故D错误．10.【答案】D【解析】甲图中电容器与R串联，电容器“通交流，隔直流”，因此甲图中的直流电流被过滤掉，R中通过的只是低频电流，①正确．乙图中C很小，电流有交流高频和低频两种成分，C与R并联，因电容器“通高频，阻低频”，所以R中通过的是低频部分，②错误，③正确．丙图中是交流低频与直流电流，C与R并联，R中通过的为直流，④正确．丁图中，电源为交流高频和低频，图为电感L和电阻R串联，电感L是“通低频，阻高频”，所以R中通过的为低频电流，⑤错误，故正确答案为①③④，选D.11.【答案】D【解析】由＝得，输出电压的最大值为36V，A选项错误；原、副线圈中电流之比＝＝，故B选项错误；理想变压器输入功率与输出功率相等，C错误；由图象易知D选项正确．12.【答案】D【解析】电压表示数为灯泡两端电压的有效值，由题图知电动势的最大值E m＝220V，有效值E ＝220 V，灯泡两端电压U＝＝209 V，A错；由题图甲知T＝0.02 s，一个周期内电流方向改变两次，可知1 s内电流方向变化100次，B错；灯泡的实际功率P＝＝W＝459.8 W，C错；电流的有效值I＝＝2.2 A，发电机线圈内阻每秒钟产生的焦耳热为Qr＝I2rt＝2.22×5×1 J ＝24.2 J，D对．13.【答案】C【解析】当S接通后，输出功率变大，输出电流变大，变压器的输入功率等于输出功率，所以变压器的输入功率变大，输入电流变大，灯泡L1的电压增大，原线圈电压减小，匝数不变，副线圈电压减小，故A错误；由A可知，灯泡L1变亮，L2变暗，故B、D错误，C正确．14.【答案】A【解析】t＝0.005 s时线圈平面与磁场方向平行，感应电动势最大，选项A正确；t＝0.010 s 时线圈的磁通量最大，变化率最小，选项B错误；线圈产生的交变电动势周期为0.02 s，频率为50 Hz，选项C错误；线圈产生的交变电动势最大值为311 V，选项D错误．15.【答案】A【解析】由题意知线圈总有一半在磁场中做切割磁感线的匀速转动，所以产生的仍然是正弦式交变电流，只是电动势最大值为全部线圈在磁场中匀速转动情况下产生的感应电动势最大值的一半，所以选项B、C错误．再由右手螺旋定则可以判断出A选项符合题意．16.【答案】BC【解析】保持Q的位置不动，副线圈匝数不变，由＝知U2不变，当P向上滑动时，R变大，由I2＝知I2减小，I1减小，故电流表的读数变小，A错误，B正确；保持P的位置不动，将Q向上滑动时，副线圈的匝数增多，由＝知U2增大，由I2＝知I2增大，I1增大，故电流表的读数变大，C正确，D错误．17.【答案】BCD【解析】若只减少n1匝数，或只增加n2匝数，则副线圈电压有效值U2＝U1增大，灯泡两端分得电压变大，故A错误，B正确．若只向左移动滑动变阻器R的滑片，其电阻减小，则灯泡分得电压增大，故选C.若只增加导线框的转速，其角速度ω增大，则原线圈电压E m＝nBSω增大，其有效值U1＝增大，副线圈电压有效值U2＝U1增大，则灯泡两端分得电压变大，故D正确．18.【答案】AC【解析】根据原线圈两端输入电压的表达式可知，交流电的频率f＝＝Hz＝50 Hz，A正确；原线圈电压的有效值为U1＝220 V，由U1∶U2＝n1∶n2，得U2＝40 V，电压表的读数为40 V，B错误；电流表的读数为I＝＝4 A，C正确；若滑动变阻器的滑片P向a端移动，接入电路的电阻增大，而U2不变，电流表示数变小，D错误．19.【答案】AB【解析】在功率一定时，采用高压输电，根据P＝UI，可以通过减小电流，从而减少输电导线的能量损失，A项正确；交流电由于感抗和容抗的作用，不能无限升压，而利用直流输电可以有效弥补这个缺陷，B项正确；两种输电方式都不能改变输电的速度，C项错误；变压器只能改变交变电流的电压，D项错误．20.【答案】BC【解析】若原线圈接有u＝311sin100πt V的交变电压，则电压的有效值为220 V，由于原、副线圈的匝数比为5∶1，当P接a点时，原、副线圈的匝数比为5∶1，则副线圈的电压为44 V，而交流电虽能通过电容器，但受到一定的阻碍，所以灯泡的电压低于44 V，故A错误；当P接b时，原、副线圈的匝数比为5∶2，则副线圈的电压为88 V，又理想电流表以及R＝44 Ω的定值电阻，所以电流表的示数为2 A，故B正确；当P接b时灯泡两端的电压比P接a时大，所以灯泡消耗的功率比P接a时大，故C正确；P固定在a点不移动，原线圈接有u＝311sin 200πt V的交变电压，则副线圈得到的交流电的频率变大，则容抗变小，灯泡亮度变亮，故D错误．21.【答案】(1)A (2)①用长导线绕一个n匝线圈，作为副线圈替代A线圈；②把低压交流电源接B线圈，测得线圈的输出电压为U；③用A线圈换下绕制的线圈测得A线圈的输出电压为UAn【解析】(1)A由题图乙可知A位置的阻值大于B位置的阻值，由电阻定律可得A线圈的匝数多于B线圈的．(2)①用长导线绕一个n匝线圈，作为副线圈替代A线圈；②把低压交流电源接B线圈，测得线圈的输出电压为U；③用A线圈换下绕制的线圈测得A线圈的输出电压为UA.则nA＝n.22.【答案】(1)235.5 V (2)i＝47.1cos (100πt) A(3)160 V 33.3 A (4)5 544 W (5)150 V 0.15 C【解析】(1)设ab＝l1、bc＝l2，则交流电动势的最大值E m＝nBl1l2ω≈235.5 V(2)根据闭合电路欧姆定律，电流的最大值I m＝＝47.1 A在题图所示位置时，电流有最大值，则电流的瞬时值表达式为i＝I m cosωt，代入数值得i＝47.1cos (100πt) A(3)电流的有效值为I＝≈33.3 A路端电压的有效值为U＝IR≈160 V即电压表的示数为160 V，电流表的示数为33.3 A.(4)电动势的有效值为E＝≈166.5 V则发电机的功率为P＝IE≈5 544 W(5)平均电动势为＝n＝n＝n＝150 V通过线圈横截面的电荷量q＝Δt＝Δt＝n＝n＝0.15 C.23.【答案】(1)e＝314sin 314t V(2)i＝31.4sin 314t A(3)200 V【解析】(1)线圈的角速度ω＝2πn＝314 rad/s线圈电动势的最大值E m＝NBSω＝314 V故交变电动势的瞬时值表达式：e＝E m sinωt＝314sin 314t V(2)I m＝＝31.4 A所以交变电流的瞬时值表达式：i＝31.4sin 314t A(3)＝N＝＝4NBSn＝200 V.。

高二物理交变电流测试题(含答案和解析)

综合检查一、单项选择题(本题共10小题，每小题4分，共40分．在每小题给出的四个选项中，只有一个选项正确)1．下列关于交流电的说法中正确的是( )A ．交流电器设备上所标的电压和电流值是交流电的峰值B ．用交流电流表和电压表测定的读数值是交流电的瞬时值C ．给定的交流数值，在没有特别说明的情况下是指有效值D ．跟交变电流有相同的热效应的直流电的数值是交流电的平均值解析：选C.对于交变电流，在没有特别说明的情况下是指有效值，交流电流表和电压表的读数值是交流电的有效值，交流电器的铭牌上所标的电压和电流也是有效值，所以A 、B 、D 错误，C 正确．2．如图3－5是交流发电机的示意图，图甲到图丁分别表示线圈转动过程中的四个位置，其中甲、丙中的线圈与磁场方向垂直，乙、丁中线圈与磁场方向平行，则在线圈转动的过程中直流电流表有示数的位置是( )图3－5 A ．甲、丙 B ．乙、丁C ．甲、乙D ．丙、丁解析：选B.线圈转动中感应电流时刻在变化，位于中性面位置时磁通量最大，但感应电流最小，等于零．位于与中性面垂直位置时，磁通量最小，但感应电流最大，故选B.3．图3－6中的四幅图是交流电的图象，其中能正确反映我国居民日常生活所用交流电的是( )图3－6解析：选C.我国居民用电是有效值为U ＝220 V ，频率为50 Hz 的正弦交流电，故其最大值为U m ＝ 2 U ＝311 V ，周期为T ＝1f ＝0.02 s ，选项C 正确．4．如图3－7所示，有一矩形线圈abcd 在匀强磁场中分别绕轴O 1O 1′和中轴O 2O 2′以同样的角速度匀速转动，那么此线圈在以O 1O 1′和O 2O 2′分别为轴旋转到线圈平面与磁感线平行时，可产生的感应电流之比为( )图3－7 A ．1∶2 B ．2∶1C ．1∶4D ．1∶1解析：选D.矩形线圈在匀强磁场中匀速转动时产生的最大感应电动势E m ＝NBSω，与转轴位置无关，故在题中两种情况下转动一周时，产生的感应电流是相等的，故D 项正确．5．一个电热器接在10 V 的直流电源上，消耗的功率是P ，当把它接到一正弦波形交流电源上时，消耗的功率是P /4，则该交流电源的电压的最大值是( )A ．5 VB ．7.07 VC ．10 VD ．14.14 V解析：选B.由电流的热效应算出有效值：102R ＝4×U 2R，得有效值为5 V ，则最大值为：5× 2 V ≈7.07 V.6．某交流电电压为u ＝102sin314t (V)，则( )A ．击穿电压为10 V 的电容器能直接接在此电源上B ．把电磁打点计时器接在此电源上，打点周期为0.01 sC ．把额定电压为10 V 的小灯泡直接接在此电源上，小灯泡将被烧坏D ．把额定电压为10 V 的小灯泡直接接在此电源上，小灯泡能正常发光解析：选D.从交变电压的最大值可知，该交变电压的有效值为10 V ，小灯泡可接在该电源上，并且能正常发光，击穿电压为10 V 的电容器不能接在该电源上，因为电容器的击穿电压为最大值，由此可见选项D 正确，选项A 、C 均错误；从瞬时值方程可以读出ω＝314＝100π，得该交变电源的周期为0.02 s ，选项B 错误．7．(2011年杭州高二检测)交变电压的瞬时值为u ＝U m sin100πt (V)，当t ＝1600s 时，u ＝5 2 V ，则从电压表上看到的读数为( ) A. 2 V B ．5 2 VC ．10 2 VD ．10 V解析：选D.将t ＝1600s 及u ＝5 2 V 代入u ＝U m sin100πt (V)，可以求得最大值U m ＝10 2 V ，有效值为10 V ，电压表的读数为有效值，故D 对．8．矩形线圈在匀强磁场中匀速转动，从中性面开始转动180°的过程中，平均感应电动势和最大感应电动势之比为( )A ．π/2B ．2/πC ．2πD ．π解析：选B.设矩形线圈面积为S ，匀速转动角速度为ω，磁感应强度为B ，则转动180°的过程中平均电动势E ＝2BSωπ，转动180°的过程中最大感应电动势为E m ＝BSω.故E E m ＝2π，选项B 正确．9．“二分频”音箱有两个不同口径的扬声器，它们的固有频率分别处于高音、低音频段，分别称为高音扬声器和低音扬声器，音箱要将扩音器送来的含不同频率的混合音频电流按高、低频段分离出来，送往相应的扬声器，以便使电流所携带的音频信息按原比例还原成高、低频的机械振动．图3－8为音箱的电路图，高、低频混合电流由a 、b 输入，L 1和L 2是线圈，C 1和C 2是电容器，则( )图3－8 A ．甲扬声器是高音扬声器B ．C 2的作用是阻碍高频电流通过乙扬声器C ．L 1的作用是阻碍低频电流通过甲扬声器D ．L 2的作用是减弱乙扬声器的低频电流解析：选D.电路中的电感和电容作用可以简单概括为：电感是通直流、阻交流，通低频、阻高频；电容是通交流、隔直流，通高频、阻低频．10．(2011年莆田高二检测)三个相同的电阻，分别通过如图3－9甲、乙、丙所示的交变电流，三个图中的I 0和周期T 相同．下列说法中正确的是( )图3－9 A ．在相同时间内三个电阻发热量相等B ．在相同时间内，甲、乙发热量相等，是丙发热量的2倍C ．在相同时间内，甲、丙发热量相等，是乙发热量的1/2D ．在相同时间内，乙发热量最大，甲次之，丙的发热量最小解析：选C.甲图象电流的有效值为12I 0，乙图象电流的有效值为I 0，丙图象根据电流有效值的定义有：I 20R T 2＝I 2RT ，解得电流有效值I ＝12I 0，根据焦耳定律相同时间内产生热量之比等于有效值的平方比，Q 1∶Q 2∶Q 3＝1∶2∶1，C 对．二、填空题(本题共2小题，每小题6分，共12分．按题目要求作答) 11．有一个电子元件，当它两端的电压的瞬时值高于e ＝110 2 V 时则导电，低于e ＝110 2 V 时不导电，若把这个电子元件接到220 V 、50 Hz 的正弦交流电的两端，则它在1 s 内导电________次，每个周期内的导电时间为________．解析：由题意知，加在电子元件两端电压随时间变化的图象如图所示，表达式为u ＝2202sin ωt 其中ω＝2πf ，f ＝50 Hz ，T ＝1f＝0.02 s ，得u ＝2202sin100πt把u ′＝110 2 V 代入上述表达式得到 t 1＝1600 s ，t 2＝5600s 所以每个周期内的导电时间为Δt ＝2(t 2－t 1)＝4300 s ＝175 s. 由所画的u －t 图象知，一个周期内导电两次，所以1 s 内导电的次数为n ＝2t T＝100.答案：100175s 12．如图3－10所示，为某交变电动势随时间变化的图象，从图象中可知交变电动势的峰值为________ V ．周期T 是________s ，交变电动势变化最快的时刻是________，穿过产生此电动势的线圈的磁通量变化最快的时刻是________，若此交流线圈共100匝，则穿过此线圈的最大磁通量是________Wb.图3－10解析：由图象可知周期为0.02 s ，最大电动势为310 V ，图象的斜率表示电动势变化的快慢，变化最快时刻应该是nT /2，根据法拉第电磁感应定律电动势最大的时刻应该是磁通量变化最快的时刻，是(2n ＋1)T /4，由最大值公式可以求出最大磁通量，则⎩⎪⎨⎪⎧E m＝nBSω＝nΦm ωΦm ＝E m nω＝310100×100πWb ＝311000π Wb. 答案：见解析三、计算题(本题共4小题，共48分．解答时应写出必要的文字说明、方程式和重要的演算步骤，只写出最后答案的不能得分，有数值计算的题，答案中必须明确写出数值和单位)13．(10分)(2011年泉州高二检测)一个面积为S 的矩形线圈在匀强磁场中以一边为轴匀速转动，磁场方向与转轴垂直．线圈中感应电动势e 与时间t 的关系如图3－11所示，感应电动势最大值和周期可由图中读出，则磁感应强度是多少？当t ＝T 12时，线圈平面与磁感线的夹角等于多少？图3－11解析：从题图中可以看出，当t ＝0时，e ＝E m .此时线圈平面与磁感线的夹角为0°，也就是线圈平面与磁感线平行，所以E m ＝NBωS ＝NBS 2πT ，N ＝1，B ＝E m T 2πS .当t ＝T 12时，线圈转过角度为ωt ＝2πT ×T 12＝π6＝30°.此时线圈平面与磁感线夹角为30°. 答案：E m T 2πS30° 14．(10分)(2011年济南高二检测)如图3－12所示，单匝线圈在匀强磁场中绕OO ′轴从图示位置开始匀速转动，已知从图示位置转动π6时，线圈中感应电动势大小为10 V ，求：图3－12 (1)交变电动势的峰值；(2)线圈从图示位置转动π2的过程中，交变电动势的平均值．解析：(1)交变电动势的瞬时值为e ＝E m sin ωt V ，将ωt ＝π6，e ＝10 V 代入上式，有10 V ＝E m sin π6，解得E m ＝20 V . (2)线圈从图示位置转过π2的过程中，磁通量的变化量为ΔΦ＝BS ，经历的时间Δt ＝π2ω，此过程中交变电动势的平均值：e ＝ΔΦΔt ＝2BωS π＝2π·E m ＝2π×20 V ＝12.7 V . 答案：(1)20 V (2)12.7 V15．(14分)(2011年三明市高二检测)如图3－13所示，N ＝50匝的矩形线圈abcd ，边长ab ＝20 cm ，ad ＝25 cm ，放在磁感应强度B ＝0.4 T 的匀强磁场中，外力使线圈绕垂直于磁感线且通过线圈中线的OO ′轴以n ＝3000 r/min 的转速匀速转动，线圈电阻r ＝1 Ω，外电路电阻R ＝9 Ω，t ＝0时，线圈平面与磁感线平行，ab 边正转出纸外、cd 边转入纸里．图3－13(1)在图中标出t ＝0时感应电流的方向；(2)写出线圈感应电动势的瞬时表达式；(3)从图示位置转过90°过程中流过电阻R 的电荷量是多大？解析：(1)根据ab 、cd 切割磁感线，由右手定则可得线圈中感应电流方向a →d →c →b →a .(2)线圈的角速度ω＝2πn ＝2×π×300060rad/s ＝100π rad/s.设ab 边在t ＝0时刻速度为v ab ，图示位置的感应电动势最大，其大小为E m ＝2NB ab ·v ab＝NB ab ·ad ·ω＝50×0.4×0.20×0.25×100π V＝314 V ，电动势的瞬时表达式为：e ＝314cos100πt V.(3)q ＝I Δt .从t ＝0起转过90°的过程中，Δt 时间内流过R 的电荷量q ＝N ΔΦΔt (R ＋r )Δt ＝NBS R ＋r＝50×0.4×0.20×0.251＋9C ＝0.1 C.答案：见解析16．(14分)如图3－14所示，矩形闭合金属线圈abcd 的边长分别为l 1和l 2，电阻为R .ab 边是固定转动轴，它恰位于有界匀强磁场的边界处，磁感应强度大小为B .某时刻线圈位置如图所示，磁感线垂直纸面，方向向里．线圈绕固定转动轴匀速转动，角速度大小为ω，从图示位置开始计时，规定电流沿adcb 方向的流动为正方向．图3－14(1)在直角坐标系中画出线圈内感应电流随时间变化的关系图象(画出两个周期)；(2)求此感应电流的有效值．解析：(1)如果在题图所示的右半部区域里也有磁感应强度为B 的匀强磁场，则线圈在绕ab 轴匀速转动时，线圈中将产生正弦交流电，而且是从中性面开始计时的．现在的情况恰好在半个周期内没有感应电流，因此根据正弦交流电的图象画出如图所示的曲线．(2)此感应电流的最大值I m ＝E m R ，感应电动势的最大值E m ＝Bl 1l 2ω，所以I m ＝Bl 1l 2ωR.则电流在T 4～34T 时间内的有效值为I ＝12I m .(12I m )2R ·T 2＝I 2RT ，即12B 2l 21l 22ω2R 2·R ·T 2＝I 2RT ，故I ＝Bl 1l 2ω2R. 答案：(1)见解析 (2)Bl 1l 2ω2R。

高二物理-交变电流习题(含答案)全部题型

高二物理选修3-2交变电流练习题 (含答案)1、图中属于交变电流的是（）2、如图表示交变电流的图像是（）3、在交流发电机中，矩形线圈由中性面开始绕轴匀速转动，产生的交流电动势与时间的关系如图所示，以下说法正确的是（）A. 在t1时刻穿过线圈的磁通量最大B. 在t2时刻穿过线圈的磁通量为零C. 在t3时刻穿过线圈的磁通量变化率最大D. 在t4时刻穿过线圈的磁通量变化率为零4、一矩形线圈在匀强磁场中匀速转动，当线圈通过中性面时，不正确的是（）A. 线圈平面与磁感线方向垂直B. 通过线圈的磁通量达到最大值C. 线圈中的电动势为零D. 通过线圈的磁通量变化率达到最大值5、矩形线圈在匀强磁场中绕垂直于磁场方向的轴匀速转动，下列说法正确的是（）A. 在中性面时，通过线圈的磁通量最大B. 在中性面时，感应电动势最大C. 穿过线圈的磁通量为零时，感应电动势也为零D. 线圈每通过中性面两次，电流方向改变一次6、正弦式交变电流是由矩形线圈绕垂直于匀强磁场的轴匀速转动时产生的，这种情况下电动势的最小值出现在（）A. 穿过线圈的磁通量为零时B. 线圈经过中性面时C. 穿过线圈的磁通量变化最快时D. 线圈边框与磁感线平行时7、矩形线圈在匀强磁场中，绕垂直磁场方向的轴匀速转动时，线圈平面跟中性面重合的瞬间，下面的说法中正确的是（）A. 线圈中的磁通量为零B. 线圈中的感应电动势最大C. 线圈的每一边都不切割磁感线D. 线圈所受的磁场力不为零8、一矩形线圈在匀强磁场中匀速转动产生的交变电流电动势如图所示，下面说法正确的是（）A. 交流电动势的有效值为20VB. 交流电动势的有效值为10√2VC. t=0.01s线圈处于中性面D. 交流电动势的频率为50Hz9、一个矩形线圈在匀强磁场中匀速转动，产生交流电动势e=311sin(50πt)V，则（）A. 此交变电动势的频率是50HzB. 用交流电压表测量时的示数是220VC. 在t=0.1s时穿过线圈的磁通量为零D. 在t=0.5s时线圈平面与中性面重合，磁通量变化率最小10、一个矩形线圈在匀强磁场中匀速转动，产生的交变电动势e=220√2sin100πt(V)，那么（）A. 该交变电流的频率是50HzB. 当t=0时，线圈平面恰好位于中性面s时，e有最大值 D. 该交变电流电动势的有效值为220√2VC. 当t=110011、矩形线圈在匀强磁场中绕着垂直磁感线方向的轴匀速转动，当线圈通过中性面时，下列说法中正确的是（）A. 穿过线圈的磁通量最大，线圈中的感应电动势最大B. 穿过线圈的磁通量等于零，线圈中的感应电动势最大C. 穿过线圈的磁通量最大，线圈中的感应电动势等于零D. 穿过线圈的磁通量等于零，线圈中的感应电动势等于零12、一矩形线圈在匀强磁场中绕垂直于磁感线的轴匀速转动，穿过线圈的磁通量随时间变化的图像如图1所示，则下列说法中正确的是（）A. t=0时刻线圈平面在中性面位置B. t=0.01s时刻Ф的变化率达最大C. 0.02s时刻感应电动势达到最大D. 该线圈相应的感应电动势图像如图2所示13、如图一矩形线圈，绕垂直于匀强磁场并位于线圈平面的固定轴转动，线圈中的感应电动势e随时间t变化如图，下列说法中正确的是（）A. t1时刻线圈位于中性面B. t2时刻通过线圈的磁通量最大C. t3时刻通过线圈的磁通量变化率的绝对值最大D. 每当e变化方向时，通过线圈的磁通量最大14、由交流电动势瞬时值表达式e=10√2sin4πt(V)，可知（）A. 此交流电的频率是4πHzB. 此交流电的周期是0.5sC. 此交流电动势额最大值为10VD. 此交流电动势的有效值为10√2V15、如图所示，一矩形闭合线圈，面积为S，在匀强磁场中绕垂直于磁场方向的转轴OO′以恒定的角速度ω转动，从线圈平面与磁场方向平行的位置开始计时，则（）时刻，线圈中的感应电动势最小A. 在t=πω时刻，穿过线圈的磁通量变化率最大B. 在t=πωC. 线圈中感应电动势的瞬时值表达式为e=BSωsinωtD. 若将线圈的角速度增为原来的2倍，则线圈中感应电流的有效值也增为原来的2倍16、如图所示，一个面积为S。

2020届物理人教版交变电流单元测试

交变电流单元测试(时间：50分钟满分：100分)一、选择题(本题共8小题，每小题6分，共48分，第1～5小题中只有一个选项符合题意，第6～8小题中有多个选项符合题意，全选对的得6分，选对但不全的得3分，有选错的得0分)1.有一交变电流如图所示，则由此图像可知( ) A ．它的周期是0.4 s B ．它的峰值是4 A C ．它的有效值是2 2 A D ．它的频率是0.8 Hz解析：选B 由图像可知T ＝0.8 s ，f ＝1T ＝1.25 Hz ，故A 、D 错；由图像可知I m ＝4 A ，故B 对；因为电流为非正弦式交流电，故有效值I ≠I m2＝2 2 A ，C 错。

2．如图甲是某种型号的电热毯的电路图，电热毯接在如图乙所示的交变电源上，电热毯是由一理想二极管D(正向电阻为零，反向电阻为无穷大)与电热丝串联组成的。

若电热丝的电阻为110 Ω，则下列说法正确的是( )A ．交变电流的周期为1×10－2 sB ．用交流电压表测得电热丝两端的电压为110 VC ．通过电热丝的电流为2 AD ．电热丝在1 min 内产生的热量为1.32×104 J解析：选D 根据题图乙可知，交变电流的周期为0.02 s ，选项A 错误；根据有效值的定义可得⎝⎛⎭⎫U m 22R ·T 2＝U 2R T ，解得U ＝110 2 V ，选项B 错误；通过电热丝的电流I ＝UR ＝ 2 A ，选项C 错误；电热丝在1 min 内产生的热量Q ＝I 2Rt ＝1.32×104 J ，选项D 正确。

3.如图所示，一矩形线圈abcd 放置在匀强磁场中，并绕过ab 、cd 中点的轴OO ′以角速度ω逆时针匀速转动。

若以线圈平面与磁场夹角θ＝45°时为计时起点，并规定当电流自a 流向b 时电流方向为正，则下列四幅图像中正确的是( )解析：选C 以线圈平面与磁场夹角θ＝45°时为计时起点，由楞次定律可判断，初始时刻电流方向为b 到a ，则瞬时电流的表达式为i ＝－I m sin ⎝⎛⎭⎫ωt ＋π4，选项C 正确。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

高中物理--交变电流单元测试题
一、选择题(每道小题3分共36分)
1、对于如图所示的电流i随时间t作周期性变化的
图象，下列说法中正确的是
A、电流大小变化，方向不变，是直流电
B、电流大小、方向都变化，是交流电
C、电流最大值为0.2A，周期为0.01s
D、电流大小变化，方向不变，不是直流电，是交流电
2、对于理想变压器来说，下列说法中不正确的是
A、变压器是利用互感现象制成的
B、变压器可以改变各种电源的额定功率
C、变压器不仅能改变电压，还同时改变电流
D、变压器的初级电流随次级电流的增大而增大
3、如图所示，理想变压器原、副线圈的匝数比
n1:n2=1:3，次级回路中联入三个均标有“36V，40W”
的灯泡, 且均正常发光，那么, 标有“36V、40W”的
灯泡A
A、也正常发光
B、将被烧毁
C、比另三个灯暗
D、无法确定
4、面积为S的矩形线圈在磁感应强度为B的匀强磁场中，从中性面起以角速度ω匀速转动，在t时刻线圈磁通量的瞬时值为
A、BS
B、BScosωt
C、BSsinωt
D、BS/sinωt
5、如图所示，矩形线圈在匀强磁场中绕垂直磁感线的轴匀速
E(V)，转动
转动，已知线圈在转动中产生的感应电动势最大值为
m
的角速度为ω(rad/s)。

若线圈转到图示位置开始计时，那么下列四个
式子中正确表达了该线圈上产生的电动势e 随时间变化的函数式是
A 、e=m E sin ωt(V)
B 、e=m E cos ωt(V)
C 、e=m E sin(ωt+90°)(V)
D 、e=m
E cos(ωt+90°)(V)
6、两只阻值相等的电阻分别通以正弦交
流电与方形交流电，它们电流的最大值相等，
如图所示，则两只电阻的热功率之比是
A 、1:4
B 、1:2
C 、1:2
D 、1:1
7、交流电源电压u=20sin(100 ωt)V ，电路中电
阻R=10Ω。

则如右图电路中电流表和电压表的读数分
别为
A 、1.41A ，14.1V
B 、1.41A ，20V
C 、2A ，20V
D 、2A ，14.1V
8、如图所示，理想变压器原线圈匝数为n 1，两个副线圈匝数分别为n 2和n 3，
且n 1:n 2:n 3=4:2:1，输入电压U 1=16V ，R 1=R 2=10Ω，则输入的电流I 1大小是
A 、0.4A
B 、0.1A
C 、0.5A
D 、以上答案都不
对
9、在某交流电电路中，有一个正在工作的变压器，它的原线圈匝数600
1=n 匝，电源电压为2201=U V ，原线圈串联一个0.2A 的保险丝，副线圈1202=n 匝，
为保证保险丝不被烧断，则:（）
A 、负载功率不能超过44W ；
B 、副线圈电流最大值不能超过1A ；
C 、副线圈电流有效值不能超过1A ；
D 、副线圈电流有效值不能超过
0.2A ．
10、图是一个理想变压器，K 为双向电键，P 是
滑动变阻器滑动触头，U 1为加在原线圈两端电压，I 1
为原线圈上电流，则
A 、保持U 1及P 的位置不变，K 由a 合向b 时，I 1将
增大
B 、保持P 的位置及U 1不变，K 由a 向b 时，R 消耗的功率减小
C 、保持U 1不变，K 合在a 处，使P 上滑，I 1将增大
D 、保持P 的位置不变，K 合在a 处，若U 1增大，I 1将减小
11、一矩形线圈在匀强磁场中匀速转动，产生交流电的图象如图所示，由
图可以知道:
A 、0.01s 时刻线圈处于中性面位置
B 、0.01s 时刻穿过线圈的磁通量为零
C 、该交流电流有效值为2A
D 、该交流电流频率为50Hz
12、有一负载电阻R ，当它接到30V 直流的电流时，消耗的功率为P ，现有
一台理想变压器，它的输入电压u=300sinwt(V)，若把上述负载接到此变压器副
线圈的两端，消耗的功率为P/2，则变压器原副线圈的匝数比为:
二、填空题(每题4分, 共24分)
13、一个电热器接到55V的直流电源上所产生的热功率刚好是接到某交流电源上产生的热功率的1/16，那么，这个交流电源的路端
电压是________V；先后两次通过电热器的电流之比为
________。

14、交变电压u=20sin50πt(V)，加在阻值为10Ω的电
阻两端，该交流的周期是____________，电阻消耗的电功
率是________________。

15、某正弦交流电电流随时间变化的图象如图所示,该交流电的频率为__Hz，角频率ω=_____p rad/s。

t=3ms时线圈平面和磁感线__________。

16、分别用10000V和110000V的电压输电，若输送的功率和距离都相同，输电线材料也相同，且要求两种情况下在输电线上损失的功率相同，则所用输电线的横截面积之比是___________。

17、电站向某地输送5000kW的电功率，若将输送电压提高10倍，同时将输电线截面积减为原来的一半，若变化前输电线上电功率损失是100kW。

那么，变化后输电线上损失的电功率为______________。

18、某交流发电机正常工作时，电动势E=E m sinωt，当磁感应强度增大到原来的2倍，转速变为原来的1/3，其它条件不变时，感应电动势的表达式为
四、计算题(每题8分, , 共40分)
19、在远距离输电时，如果输送一定的功率，当输电电压为220 V时，在输
电线上损失的功率为75 kW；若输电电压提高到6000 V时，在输电线上损耗的功率又是多少?
20、旋转电枢式发电机的转子在正常运转时，产生的电动势瞬时值为
e=2202sin314t V。

如果由于某种原因，它的转速变慢，用电压表测得此时发电机两端的电压为176 V，若此时发电机正在向一盏标有“220 V、100 W”的灯泡供电，在不计发电机内电阻的情况下，试求:（1）该灯泡的实际功率为多大？（2）这台发电机的转速比原来正常时转速慢了几分之一？。
