金属部品常见不良现象
五金部品常见不良现象
预冲孔毛刺过大导致翻边开裂
未放到位导致面押不良）
6）、外观常见不良现象
未放到位导致变形
未放到位导致变形
未放到位导致不良
未放到位导致不良
五金部品常见不良现象
作成：钟玉梅
1)、
已铆子件
漏铆子件
已折弯
漏折弯
2)、
已冲孔
漏冲孔
划伤
变形
3)、
压印 漏折弯
表面生锈
4）、外观常见不良现象
模具断针导致翻边孔未翻开
模具断针导致翻边孔破损
模具平面整形不好导致翘曲不良
压Байду номын сангаас崩（双啤，放不到位等导致）
5）、外观常见不良现象
凸米拉伤，朱咀孔变形
冲针松动导致翻边孔高度不够

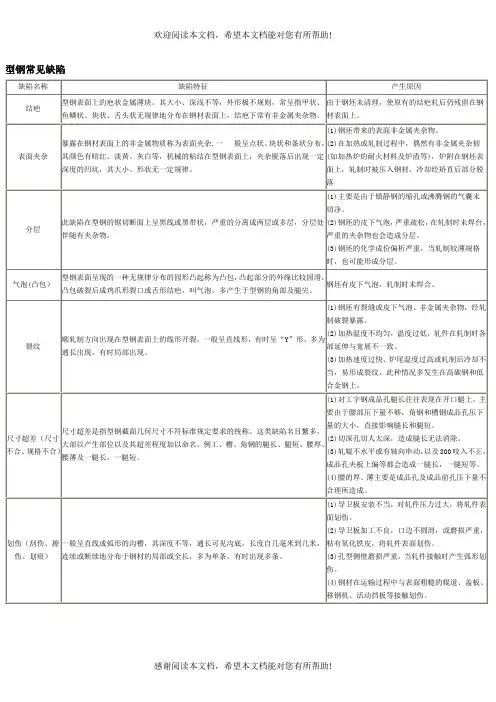

钢铁产品常见缺陷
在钢轨表面出现的各种不连续的伤痕叫轧痕。各种轧痕都存在热加工的痕迹、般呈周期性出现，有时无规律分布。
(1)由于轧槽掉肉，使轧件表面呈现周期性的凸包。
(2)孔型内粘结铁皮，结疤等，使轧件产生周期性的口坑，又称缺肉。
(3)在轧制过程中，氧化铁皮压入轧件表面，冷却或矫直后脱落。形成无规律的压痕。
(1)孔型设计不良，轧辊车削不正确及轧机调整不当，使轧件进入成品孔时由于金属量不足，造成孔型充填不满。
(2)轧槽错牙或入口导板安装不当，造成轧件某一面缺少金属，再轧时孔型充填不满。
(3)前、后孔磨损程度不一样。
(4)园轧件弯、扭造成进孔不正。
(5)对于工、槽钢，困钢坯不清理，往往出现结疤掉到闭口腿内，在轧制过程中便会出现周期性的腿尖缺肉。
(1)钢坯带来的表面非金属夹杂物。
(2)在加热或轧制过程中，偶然有非金属夹杂韧(如加热炉的耐火材料及炉渣等)，炉附在钢坯表面上，轧制时被压入钢材，冷却经矫直后部分脱落
分层
此缺陷在型钢的锯切断面上呈黑线或黑带状，严重的分离成两层或多层，分层处伴随有夹杂物。
(1)主要是由于镇静钢的缩孔或沸腾钢的气囊未切净。
(1)头太、头小产生的主要原因是轧制温度和轴瓦的磨损及轧机部件的松动等造成。
2)腰厚、腰薄产生的主要原因是：如按孔型设计头部压下量为77—70.3=6.7mm；腰部压下量为16一14.5＝1.5mm，如果六孔压下量加大l.5mm，则头部尺寸为75.5mm压下量由6.7mm减少到5.2mm，腰部压下量由1.5mm减少到0，自然头部对腰部有拉伸加之腰部无压下而宽展，所以腰变薄，反之腰部变厚。
(1)导卫板安装不当，对轧件压力过大，将轧件表面划伤。
(2)导卫板加工不良，口边不圆滑，或磨损严重，粘有氧化铁皮，将轧件表面划伤。
金属部品常见不良现象
5、冲压漏工序
●漏工序：漏加工或少加工，缺少其一工序以上造成实际生产的部品结构不 符合工序样品和成型样品 人为失误造成 漏折弯
OK样品形状
易发生漏工序的工序： 各工序间都可能会发生（多数为冲孔模、压平批锋、中间两次加工的工序等） 漏工序不良影响：
严重影响客户组装功能。
5.1、冲压漏工序产生的原因
攻牙治具定位不合 理，使部品摆动， 当攻牙机闭合时， 牙锥在产品表形成 压印
压印
因长期形成压印， 模具对应凹陷未及 时抛光，冲压中可 能形成压印 模具保养不够，上 下模严重生锈，生 产中可能形成压印
因上下模顶针过长 或弹簧过长，使不 能正常伸展，使部 品表面形成严得压 印
3.3、压印产生的不良影响及预防措施
披锋预防施 生锈
8.2、生锈预防措施
1.缩短物体裸露在空气 中的时间.防止及杜绝 部品与腐蚀性物质接触 （如：手汗水、 HCL…）
2.仓库部品采用先进先出 的原则来安排出货，对 每季度进行稽查部品的 外观表面的变化.
3.对一切接触部品的人员必 须戴手套，手指套防止直 接与部品接触.
生锈预防措施
9、尺寸超差
作业员生产时因现场摆 放零乱、标识不清等， 造成已加工与未加工 部品混淆。
5.2、漏攻牙产生的原因
生产中不正确书写 流动票，使半成品 标示错误； 生产中因急货，不 按正常加工工流程 进行生产，使攻牙 工序未进行；
半成品攻牙时，有 堆拉现象或停机时 间长有半成品堆积 会使牙孔漏攻；
攻牙孔径未冲穿， 使攻牙时无孔而漏 攻牙；
1、在部品落料工序易发生. 2、在剪边切边时易发生.
6.1、缺料产生的原因
原材料尺寸不符合 规定----（主要偏 小） 尾料再利用（尺寸 不规则，尺寸偏 小）； 剪口模：因模具管 位缺损或设计局限 性只有单边管位 （管位内空尺寸比 实际材料尺寸小）；
五金常见不良分析汇总
3.生产技工规范产品对应机台要求并明确调试参数大小。 4.购买合适的原材料.并明确材料硬度规格。 5.工艺要求一次拉伸和二次拉伸同步进行，避免一次拉伸弧度不够

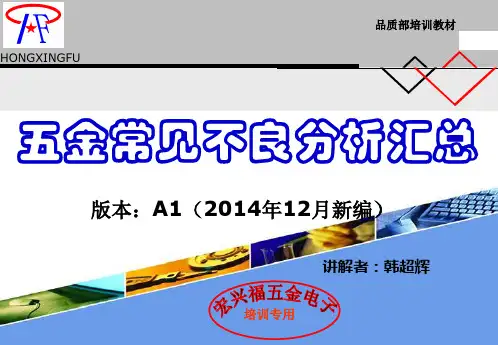

HONGXINGFU
品质部培训教材
五金常见不良分析汇总
版本：A1（2014年12月新编）
讲解者：韩超辉
培训专用
品管部培训教材
1
HONGXINGFU
一个理念
产品的质量是设计、开发和生产出 来的，质量是在检验之前已经存在。
同时在工序能力不稳定的情况下， 产品质量又是检验控制出来的。
HONGXINGFU
2、产品周转不当造成（如产品在流水拉生产时，产品堆积滑 拉，产品包装过松、过紧等）。
3、因顶位针尖过长，从模具/夹具内放、取产品不当，造成 顶针擦花产品。
4、组装/全检时夹具或人为造成。
其不良影响：
1、刮花影响组装后的整体美观。 2、严重时产品报废。 3、增加返工（抛光、电镀、氧化）成本
品管部培训教材
常见五金不良现象如下：
HONGXINGFU
一：压印
二：鼓包 三、披锋
四：刮花/碰伤/刮伤 五：变形
六：裂痕/拉伤
七：刀纹 八：起泡
九：R位偏大/偏小/不均匀 十、未倒角 攻牙
十一：平面度 十二：漏工序 差 十四：脏污 十五：碱灰
十三、尺寸超
品管部培训教材
15
（一）压印/凹痕
定 义：
又称压伤/模印、凹痕，零件表面被模具或夹具内的 附着的异物（如模具内的料屑）在相互力（重压）作 用下产生的痕迹。
5．来料材料材质硬度太硬（材料塑性差 ）；
金属电镀出现不良现象的原因与解决方法
钝化外观偏浅（呈蓝带黄或金黄）
孔位颜色过深
钝化外观不均
耐腐蚀性能达不到要求
孔位周围发白
孔位颜色过深，呈现焦黄色
钝化后工件发花（呈地图纹状）
1、pH值过高 2、药液杂质过多 3、槽液浓度偏低 ①PH值过高 ②时间过短 ③Cr3+浓度低
1、调整pH值 2、排去1/5旧槽液，重新以原液补充添加 3、补加A01-435DC ①加入适量硝酸 ②延长钝化时间 ③ 加入适量原液 ①加入硝酸 ②排污，补充建浴液 ③加强搅拌 ①加碱升高PH值
产品颜色过浅，呈金黄色而不是五彩
①PH值过高 颜色不均匀，产品出现花斑（地图状花纹） ②或杂质太多 ③槽液循环搅拌不良 孔位发白、工件边缘泛紫光 ①PH值过低
黑锌
不良现象 原因 1、PH值过低 2、槽液中铁离子过高 3、槽液温度过高 4、钝化时间过短 5、B剂浓度不足 6、电镀外观过于光亮 1、pH值偏低 2、温度偏高 3、钝化时间过短 4、搅拌不足 1、pH值偏低 2、钝化时间过长 3、槽液温度偏高 处理 1、校正酸度计，调整PH值至操作范围 2、更新部份槽液或重新建浴 3、降低槽液温度 4、延长钝化时间 5、适当补充B剂 6、调整电镀 1、调高pH值至操作范围 2、降低温度 3、适当延长钝化时间 4、增强搅拌 1、调高pH值至操作范围 2、缩短钝化时间 3、降低温度
1）镀液中锌离子浓度应维持在10～15g/L 2）保持槽液温度20～30℃ 3）见A项第2点 4）控制氢氧化钠浓度在100～150g/L保持氢氧化钠与锌离子浓 度之比在10～12之间。 1）分析调整。控制锌离子浓度在10～15g/L，氢氧化钠浓度与 锌离子的比值10～12为宜。 2）适量补加A02-350A光剂。 3）降低电流密度。 4）保持槽液温度20～30℃。 1）分析调整，控制锌离子浓度在10～15g/L，氢氧化钠浓度与 锌离子的比值10～12为宜。 2）根据霍尔槽试片，适量补加A02-350B光剂。 3）提高电流密度。 1）在工艺允许使用范围内提高锌离子浓度。 2）根据霍尔槽试片，适量补加A02-350A光剂。 3）加净化剂C或软水剂D。 4）加强前处理。 适当增加A02-350B用量;在过滤机加入锌粉及助滤剂硅藻土以除 杂
金属常见加工工艺缺陷的特征、原因、影响及措施
度下，金属再结晶退火加热温度过高或时间过长所致。晶粒粗大或粗细不均会导致在变形量较 大的部位产生裂纹，且裂纹多沿粗细混晶交界区择优分布。
三.由于材料成分、性能不合格
1.成分不合格 冷冲用钢板的化学成份应严格控，特别是碳、硫、磷元素极为重要。碳元素在钢中形成渗
2.带状组织 钢中带状组织是由铁素体和珠光体相间分布组成。它是由于碳、磷、硫晶间偏析，在热压
力加工中使之沿着金属变形方向被拉长，呈带状分布的夹杂物。 由于带状组织的取向平行于钢材轧制方向，而铁素体和珠光体的强度及塑性差异悬殊，因
此，冷冲时当钢件的变形方向与钢板带状组织相垂直，容易产生拉裂和撕裂。由于钢板带状组 织引起的冲裂，裂纹平行于钢板轧制方向，裂纹粗大，显微观察时裂纹多沿珠光体边缘分布、 取向平行于带状组织。
3.鳞片状毛刺
以较低或中等切削速度切削塑性金属时，加工表面往往会出现鳞片状毛刺，尤其对圆孔采 用拉削方法更易出现，若拉削出口毛刺没有去除，则将成为使用中应力集中的根源。
4.“R”加工过小
零件拐角半径小，尤其是横截面形状发生急骤的变化，会在局部发生应力集中而产生微裂 纹并扩展成疲劳裂纹，导致疲劳断裂。
3.涡流
金属在锻造过程中由于剧烈的热变形使金属组织发生晶粒结晶重新定向排列，形成结晶织 构和金属中的非金属夹杂物、树枝晶偏析、第二相质点等沿热加工方向形变延伸呈带状分布， 形成了锻件的纤维状组织即锻造流线。
产生的原因主要是表面氮浓度富集，化合物虽连续粗大网络状分布。在磨削时倾向于脱落 的氮化层的显微结构特点是沿奥氏体晶界存在稠密的网状氮化物，它的存在使晶格畸变加剧， 在位错与晶界处三向应力增大，在磨削力、热应力及组织应力的作用下，粗大的氮化物网络边 界区切口效应敏感性增大，造成综合应力叠加，当这种应力超过渗层的强度极限时，即产生脆 性破裂与剥落。当晶界强度大于晶内强度时，则裂纹沿晶扩展产生脆裂及剥落；当晶界强度等 于晶内强度时，则裂纹的扩展呈穿晶脆裂及剥落。
正确认识品质常见五金不良
6
