二次接线技术规定
南方电网500kV变电站二次接线标准
南方电网500kV变电站二次接线标准Technical specification for 500kV substation'ssecondary connection of CSG中国南方电网有限责任公司发布目次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 总体原则及要求 (1)5 二次回路设计原则 (2)5.1 电流二次回路 (2)5.2 电压二次回路 (3)5.3 断路器控制回路 (3)5.4 失灵回路 (4)5.5 远跳回路 (4)5.6 保护复接接口装置 (4)5.7 信号回路 (4)5.8 直流电源 (4)6 二次回路标号原则 (5)6.1 总体原则 (5)6.2 直流回路 (5)6.3 信号及其它回路 (6)6.4 交流电流回路 (6)6.5 交流电压回路 (7)7 保护厂家图纸设计原则 (7)7.1 厂家图纸制图要求 (7)7.2 厂家图纸目录要求 (7)附录A（资料性附录）二次原理接线图集 (8)A.1 500kV线路及断路器二次回路原理图集； (8)A.2 500kV主变压器二次回路原理图集； (8)A.3 500kV母线保护二次回路原理图集； (8)A.4 500kV并联电抗器二次回路原理图集； (8)A.5 220kV线路二次回路原理图集； (8)A.6 220kV母线保护二次回路图集； (8)A.7 220kV母联及分段二次回路原理图集； (8)A.8 公用设备二次回路原理图集。
(8)前言为了降低继电保护现场作业风险，提高现场作业标准化水平，减少继电保护“三误”事故，统一各设计单位的二次回路设计原则等，中国南方电网有限责任公司系统运行部组织编制了本标准。
本标准的内容包含500kV线路、断路器、母线保护、主变压器、并联电抗器，220kV线路、母线保护、母联和分段等的二次回路设计原则和原理图集等。
凡南方电网内新建500kV变电站的相关二次回路设计均应执行本标准。
开关柜二次配线规则
开关柜⼆次配线规则⾼低压开关柜⼆次配线⼯艺守则1⼆次回路配线的⼀般要求1.1 按⼆次接线图进⾏施⼯，接线正确。
1.2 配线整齐、美观、导线绝缘应良好、⽆损伤。
1.3 导线选⽤⿊⾊，⼆次保护接地线为黄绿双⾊线，⼯程有特殊要求时则按⼯程要求选线。
1.4 电流回路采⽤2.5mm2导线，其他回路为1.5mm2,对于电⼦元件回路采⽤焊锡连接时,在满⾜载流量和电压降及有⾜够机械强度的情况下，可采⽤不⼩于0.5mm2截⾯的导线。
1.5导线与电器元件采⽤螺栓连接、插接、焊接等，导线的芯线应⽆损伤。
1.6 每个接线端⼦应只接⼀根导线，最多不超过两根（只有当该端⼦或接线柱是为接两根导线⽽专门设计的才允许接两根导线）。
1.7 ⽤于连接可动部分如门上的电器导线应采⽤多股软导线，并留有适量的裕度。
导线根数超过35根时分两股捆扎，超过70根时分三股捆扎。
⽤于连接固定不动单元上的电器元件的导线可采⽤单股导线或多股软导线。
1.8 ⼿车式⾼压开关柜下门上的电器元件导线应采⽤多股导线，并套上波纹管，当门上元件过多、⼆次线过粗时（⼆次线多于35根），可将⼆次线分股套两根以上波纹管、波纹管两端⽤⾛线卡固定在弯板上，裕度要参照 1.7。
波纹管长度见表1表1 过门线护线波纹管长度1.9 多股软导线在于电器元件接点连接时端部应绞紧，并加终端附件（线⿐⼦或冷压端头），线芯不得有松散或断股现象。
a）⽤剥线钳剥去导线绝缘层，钳⼝与线径配合适当不得损伤线芯。
b）将线芯穿上线⿐⼦，线芯穿过线⿐⼦压接部位后，线芯外露长度为0.5~1m m,如图⼆所⽰，⽤冷压钳压接，压接时，不同规格的接线⿐或冷压端头应⽤冷压钳上对应规格的钳⼝压接，加压⾄钳⼝完全闭合。
c）TO、TU型冷压端头⽤冷压线钳进⾏压接，将端头放⼊冷压钳相应规格的钳⼝处，加压⾄钳⼝完全闭合。
d）打开冷压钳，将端头拿出即可。
e）以上两种线⿐⼦压接后⽤⼒拔⼀下线⿐⼦，线⿐⼦不允许松动或脱落。
1.10 单股导线⽤螺钉固定时，单股导线应曲圆，曲圆内径⽐接线螺钉直径⼤0.5~1mm。
GB50171_92电气装置安装工程盘、柜和二次回路结线施工和验收规范标准[详]
![GB50171_92电气装置安装工程盘、柜和二次回路结线施工和验收规范标准[详]](https://img.taocdn.com/s3/m/b8c80c38763231126edb1133.png)
电气装置安装工程盘、柜及二次回路结线施工及验收规范GB50171-92主编部门：中华人民共和国能源部批准部门：中华人民共和国建设部施行日期：1993年7月1日关于发布国家标准《电气装置安装工程旋转电机施工及验收规范》等五项国家标准的通知建标［1992］911号根据国家计委计标函(1987)78号、建设部(88)建标字25号文的要求，由能源部会同有关部门共同制订的《电气装置安装工程旋转电机施工及验收规范》等五项标准，已经有关部门会审，现批准《电气装置安装工程旋转电机施工及验收规范》GB50170-92、《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB50171-92、《电气装置安装工程蓄电池施工及验收规范》GB50172-92、《电气装置安装工程电缆线路施工及验收规范》GB50168-92和《电气装置安装工程接地装置施工及验收规范》GB50169-92为强制性国家标准，自1993年7月1日起施行。
原《电气装置安装工程施工及验收规范》中第三篇旋转电机篇、第四篇盘、柜及二次回路结线篇、第五篇蓄电池篇、第十一篇电缆线路篇及第十五篇接地装置篇同时废止。
本标准由能源部负责管理，具体解释等工作由能源部电力建设研究所负责，出版发行由建设部标准定额研究所负责组织。
中华人民共和国建设部1992年12月修订说明本规范是根据国家计委计标函(1987)78号、建设部(88)建标字25号文的要求，由原水利电力部负责主编，具体由能源部电力建设研究所会同有关单位共同编制而成。
修订过程中，规范组进行了广泛调查研究，认真总结了原规范执行以来的经验，吸取了部分科研成果，广泛征求了全国有关单位的意见，最后由我部会同有关部门审查定稿。
本规范共分五章和一个附录。
这次修订主要增加了弱电回路抗干扰、静态保护和微机监控等方面的内容。
本规范执行过程中，如发现有欠妥之处，请将意见和有关资料直接函寄本规范的管理单位能源部电力建设研究所(北京良乡，邮政编码：102401)，以便今后修订时参考。
二次屏柜)及二次回路接线工艺标准

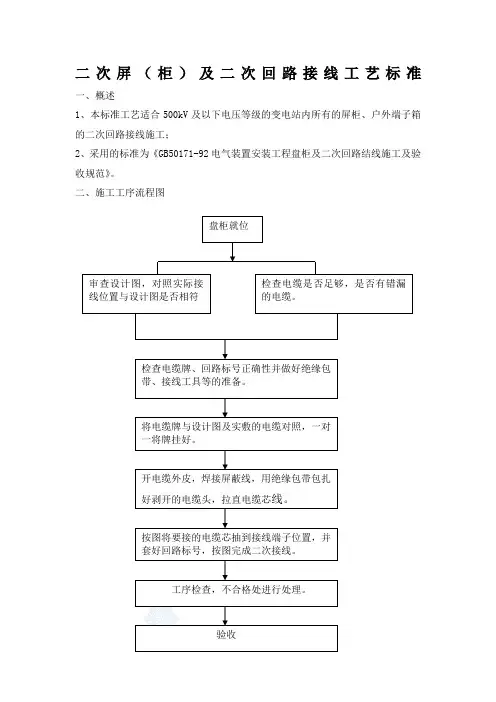

二次屏（柜）及二次回路接线工艺标准一、概述1、本标准工艺适合500kV及以下电压等级的变电站内所有的屏柜、户外端子箱的二次回路接线施工；2、采用的标准为《GB50171-92电气装置安装工程盘柜及二次回路结线施工及验收规范》。
二、施工工序流程图三、施工技术措施1、准备工作（1）认真审核设计图纸，根据原理图及厂家资料，将图纸上的每一根电缆所接的回路号及接线位置与实物对照，要求设计图与实物一致；（2）将施工图按其接线位置分类好，并在施工前放置于接线的屏柜内；（3）清点每一屏柜的电缆，柜的左右要分清，将清点的数量及应摆放的位置与设计图比较，严格按图施工；（4）将清点过的电缆绑上对应的电缆牌，并将电缆固定好；（5）准备好接线需用的工具及有关的耗材（回路标号及绑扎线、绝缘包带、对讲机、电池灯等）；2、盘、柜、端子箱安装就位①吊装盘柜时，应做好防磨损措施，按设备要求的位置移放盘柜；移动时，用钢管垫在底盘滚动前进。
②就位后，安装调整盘柜，使其垂直度、水平偏差以及盘柜面偏差和盘柜间接缝的允许偏差应符合下表规定：③按设计图将端子箱分间隔就位，用膨胀螺钉固定或焊接固定。
端子箱安装应牢固，封闭良好，并应能防潮、防尘。
安装的位置应便于检查，应排列整齐。
④盘、柜、台、箱的接地牢固良好。
⑤盘柜的漆层应完整，无损伤。
3、电缆就位（1）检查已敷设好的电缆排列整齐，牢固地固定在电缆孔的钢筋上，电缆牌要求清晰明了，绑扎的高度要求一致，注意摆放在易观察的位置；（2）统一在电缆上用粉笔记好要开电缆的高度，每一根每一面屏都统一一个高度，做到统一美观；4、开电缆（1）开电缆时注意不要损伤电缆芯，切断处的端部用同色绝缘包带扎紧，铠装电缆应切断钢带并接地，使用于静态保护及控制等逻辑回路的屏蔽电缆的屏蔽层也应按设计要求的接地方式可靠接地；（2）要接线的电缆芯应拉直绑扎好，按设计图将电缆芯抽好准备接上，芯线应垂直或水平有规律地配置，要求整齐美观，芯线端部应套有标有回路号的套管，此标号套管应采用双标号式，除标有回路外，还需标上该电缆的编号，且要求字迹清楚不易脱色；5、对线两侧对线时，应注意每一根电缆芯都要验过，特别是几根电缆同时使电池灯接通，需将短连片解开，再重新对线，一根芯应只有一条通路。
二次接线安全技术措施

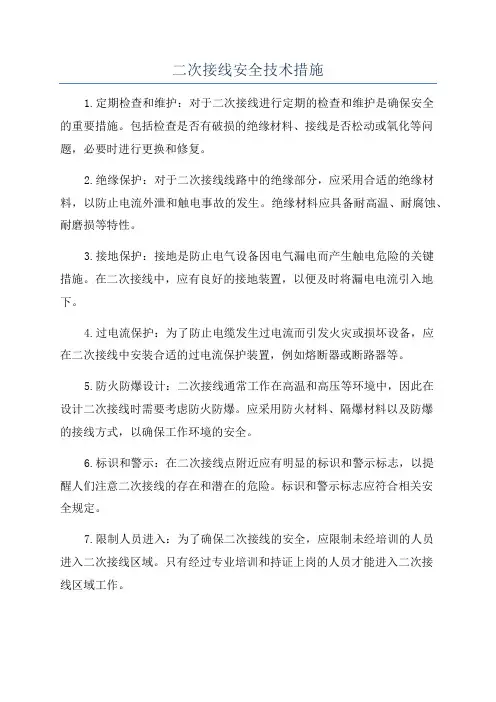

二次接线安全技术措施1.定期检查和维护：对于二次接线进行定期的检查和维护是确保安全的重要措施。
包括检查是否有破损的绝缘材料、接线是否松动或氧化等问题，必要时进行更换和修复。
2.绝缘保护：对于二次接线线路中的绝缘部分，应采用合适的绝缘材料，以防止电流外泄和触电事故的发生。
绝缘材料应具备耐高温、耐腐蚀、耐磨损等特性。
3.接地保护：接地是防止电气设备因电气漏电而产生触电危险的关键措施。
在二次接线中，应有良好的接地装置，以便及时将漏电电流引入地下。
4.过电流保护：为了防止电缆发生过电流而引发火灾或损坏设备，应在二次接线中安装合适的过电流保护装置，例如熔断器或断路器等。
5.防火防爆设计：二次接线通常工作在高温和高压等环境中，因此在设计二次接线时需要考虑防火防爆。
应采用防火材料、隔爆材料以及防爆的接线方式，以确保工作环境的安全。
6.标识和警示：在二次接线点附近应有明显的标识和警示标志，以提醒人们注意二次接线的存在和潜在的危险。
标识和警示标志应符合相关安全规定。
7.限制人员进入：为了确保二次接线的安全，应限制未经培训的人员进入二次接线区域。
只有经过专业培训和持证上岗的人员才能进入二次接线区域工作。
8.故障报警系统：二次接线中的故障可能会导致严重的后果，因此可以在二次接线区域安装故障报警系统。
当出现故障时，系统可以及时发出警报并采取相应的措施。
10.防护设备使用：在进行二次接线工作时，工作人员应佩戴适当的防护设备，例如绝缘手套、绝缘鞋等，以保护自身安全。
总之，二次接线安全技术措施的实施是确保电气设备供电安全的重要手段。
通过定期检查和维护、绝缘保护、接地保护、过电流保护、防火防爆设计、标识和警示、限制人员进入、故障报警系统、可靠的电气设备以及防护设备的使用，可以有效地降低二次接线的事故风险，确保工作场所的安全。
《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB 50171
电气装置安装工程盘、柜及二次回路结线施工及验收规范GB50171—92主编部门：中华人民共和国能源部批准部门：中华人民共和国建设部施行日期： 1993年7月1日关于发布国家标准《电气装置安装工程旋转电机施工及验收规范》等五项国家标准的通知建标［1992］911号根据国家计委计标函(1987)78号、建设部(88)建标字25号文的要求，由能源部会同有关部门共同制订的《电气装置安装工程旋转电机施工及验收规范》等五项标准，已经有关部门会审，现批准《电气装置安装工程旋转电机施工及验收规范》GB50170—92、《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB50171—92、《电气装置安装工程蓄电池施工及验收规范》GB50172 —92、《电气装置安装工程电缆线路施工及验收规范》GB50168—92和《电气装置安装工程接地装置施工及验收规范》GB50169—92为强制性国家标准，自1993年7月1日起施行。
原《电气装置安装工程施工及验收规范》中第三篇旋转电机篇、第四篇盘、柜及二次回路结线篇、第五篇蓄电池篇、第十一篇电缆线路篇及第十五篇接地装置篇同时废止。
本标准由能源部负责管理，具体解释等工作由能源部电力建设研究所负责，出版发行由建设部标准定额研究所负责组织。
中华人民共和国建设部1992年12月修订说明本规范是根据国家计委计标函(1987)78号、建设部(88)建标字25号文的要求，由原水利电力部负责主编，具体由能源部电力建设研究所会同有关单位共同编制而成。
修订过程中，规范组进行了广泛调查研究，认真总结了原规范执行以来的经验，吸取了部分科研成果，广泛征求了全国有关单位的意见，最后由我部会同有关部门审查定稿。
本规范共分五章和一个附录。
这次修订主要增加了弱电回路抗干扰、静态保护和微机监控等方面的内容。
本规范执行过程中，如发现有欠妥之处，请将意见和有关资料直接函寄本规范的管理单位能源部电力建设研究所(北京良乡，邮政编码：102401)，以便今后修订时参考。
二次接线iec标准
二次接线iec标准
二次接线IEC标准主要是对电力系统中二次回路及其设备、元件的技术要求进行规范，确保系统的安全、稳定和可靠运行。
具体来说，二次接线IEC标准包括以下内容：
1.回路设计：IEC标准规定了二次回路的接线方式、回路编号、设备配置等，
确保回路设计的合理性和规范性。
2.设备选型：IEC标准对二次回路的设备选型提出了要求，包括断路器、隔离
开关、电流互感器、电压互感器等设备的选型原则和性能参数。
3.接线要求：IEC标准对二次回路的接线方式、接线端子、线缆颜色等提出了
明确要求，确保接线的规范性和准确性。
4.保护装置：IEC标准对保护装置的设置和整定值提出了要求，以确保在故障
情况下能够正确动作，保护设备和人身安全。
5.绝缘要求：IEC标准对二次回路的绝缘性能提出了要求，包括绝缘电阻、耐
压试验等，以确保系统的绝缘安全。
总之，二次接线IEC标准是电力系统二次回路设计、施工和运行的重要依据，对于确保电力系统的安全、稳定和可靠运行具有重要意义。
220kV变电站二次接线标准
ICS备案号：Q/CSG中国南方电网有限责任公司企业标准 南方电网220kV 变电站二次接线标准Technical specification for 220kV substation'ssecondary connection of CSG目次前言 (III)1 范围 (1)2 规范性引用文件 (1)3 总体要求 (1)4 保护、安全自动装置回路设计要求 (3)4.1电流二次回路 (3)4.2电压二次回路 (3)4.3断路器控制回路 (3)4.4失灵回路 (4)4.5远跳回路 (4)4.6保护复接接口装置 (4)4.7录波回路 (4)4.8电源回路 (5)5 自动化回路设计要求 (5)5.1电流、电压回路 (5)5.2电源回路 (5)5.3计算机监控系统回路 (5)5.4断路器、隔离开关、接地开关控制、电机电源回路 (6)5.5相量测量装置回路 (6)5.6保信子站网络回路 (6)5.7时间同步系统回路 (6)5.8视频及环境监测系统回路 (7)5.9计量自动化网络回路 (7)5.10信息远传回路 (7)6 通信回路设计要求 (7)6.1光传输设备接线 (7)6.2数据设备接线 (8)6.3接入网设备接线 (8)6.4通信电源接线 (8)6.5配线架接线（ODF、DDF、VDF、NDF） (9)6.6线缆敷设 (9)7 二次回路标号要求 (9)7.1同一组交流电流、电压回路应在回路号前增加前缀A/B/C以区分按相标号的回路。
(9)7.2直流控制、输入回路，宜在回路号后增加后缀A/B/C以区分按相标号的回路。
(9)7.3双重化配置的两套设备，相同功能的回路，标号不应相同。
(9)7.4回路标号中不宜含有括号。
(9)7.5各回路标号详见以下附表： (9)8 制造厂商图纸设计要求 (12)8.1制造厂商图纸制图要求 (12)8.2保护、安全自动装置制造厂商图纸目录要求 (12)8.3自动化设备制造厂商图纸目录要求 (13)附录A（资料性附录）二次原理接线图集-保护安自分册 (13)A.1 220kV线路二次回路原理图集； (13)A.2 220kV 主变压器二次回路原理图集； (13)A.3 220kV 母线保护二次回路原理图集； (13)A.4 220kV 母联及分段二次回路原理图集； (13)A.5 110kV 线路二次回路原理图集； (13)A.6 110kV 母线保护二次回路原理图集； (13)A.7 110kV 母联及分段二次回路原理图集； (14)A.8 公用设备二次回路原理图集。
南方电网kV变电站二次接线标准
南方电网kV变电站二次接线标准————————————————————————————————作者：————————————————————————————————日期：南方电网系统〔2012〕60号附件ICS备案号：Q/CSG 中国南方电网有限责任公司企业标准Q/CSG11102001-2012 南方电网220kV变电站二次接线标准Technical specification for 220kV substation'ssecondary connection of CSG2012-12-25 发布2013-01-01 实施中国南方电网有限责任公司发布目次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 总体原则及要求 (1)5 二次回路设计原则 (2)5.1 电流二次回路 (2)5.2 电压二次回路 (3)5.3 断路器控制回路 (3)5.4 失灵回路 (3)5.5 远跳回路 (4)5.6 保护复接接口装置 (4)5.7 信号回路 (4)5.8 直流电源 (4)6 二次回路标号原则 (4)6.1 总体原则 (4)6.2 直流回路 (4)6.3 信号及其它回路 (5)6.4 交流电流回路 (6)6.5 交流电压回路 (6)7 保护厂家图纸设计原则 (7)7.1 厂家图纸制图要求 (7)7.2 厂家图纸目录要求 (7)附录A（资料性附录）二次原理接线图集 (8)A.1 220kV线路二次回路原理图集； (8)A.2 220kV主变压器二次回路原理图集； (8)A.3 220kV母线保护二次回路原理图集； (8)A.4 220kV母联及分段二次回路原理图集； (8)A.5 110kV线路二次回路原理图集； (8)A.6 110kV母线保护二次回路图集； (8)A.7 110kV母联及分段二次回路原理图集； (8)A.8 公用设备二次回路原理图集。
(8)前言为了降低继电保护现场作业风险，提高现场作业标准化水平，减少继电保护“三误”事故，统一各设计单位的二次回路设计原则等，中国南方电网有限责任公司系统运行部组织编制了本标准。
火力发电厂、变电站二次线设计技术规定
火力发电厂、变电所二次接线设计技术规定NDGJ 8-89主编部门：西北电力设计院批准部门：能源部电力计划设计管理局实行日期：1989年3月17日能源部电力计划设计管理局关于颁发《火力发电厂、变电所二次接线设计技术规定》NDGJ 8-89的通知(89)电规技字第025号为适应电力建设进展的需要，我局委托西北电力设计院对《火力发电厂、变电所二次接线设计技术规定(强电部份)(试行)》SDGJ8—78进行了修订。
经组织审查，现批准颁发《火力发电厂、变电所二次接线设计技术规定》NDGJ8—89，自发行之日起执行。
原颁发的《火力发电厂、变电所二次接线设计技术规定(强电部份)(试行)》SDGJ8—78同时停止执行。
各单位在执行进程中如发觉不妥或需要补充的地方，请随时函告我局及负责日常管理工作的西北电力设计院。
1989年3月17日第一章总则第条火力发电厂、变电所二次接线设计技术规定，是吸取我国发电厂及变电所的建设运行方面的经验，参考国外先进技术和经验而编制的。
是二次接线设计应一路遵守的大体原则。
二次接线设计应安全靠得住、技术先进、经济合理，力求简单，不断地认真总结经验，踊跃、慎重地采用和推行通过实验、鉴定的新技术和新产品。
第条本规定适用于单机容量为12000～600000kW的新建火力发电厂及电压为35～500kV单台变压器容量为5000kVA及以上的新建变电所的二次接线设计。
对扩建和改建工程，可参照利用。
第条二次接线设计应踊跃采用通过审定的标准设计和典型设计，以加速设计速度，缩短设计周期，提高设计质量，并为保护及控制屏标准化生产创造条件。
第条250V以上的电压不宜进入控制屏和保护屏。
第条在发电厂、变电所二次接线设计中，除应执行本规定外，还应执行国家有关现行标准、规范和规程的规定。
第二章控制方式第条单机容量为100000kW以下的发电厂，宜采用主控制室的控制方式，单机容量为100000～125000kW的发电厂，可按照具体情形，采用主控制室或单元控制室的控制方式，单机容量为200000kW及以上的发电厂，应采用单元控制室的控制方式。
配电二次设计规范
配电二次设计规范1、前提：所有元器件应按制造厂规定的安装条件进行安装。
适用条件：需要的灭弧距离，拆卸灭弧栅需要的空间等，对于手动开关的安装，必须保证开关的电弧对操作者不产生危险。
2、组装前首先看明图纸及技术要求。
3、检查产品型号、元器件型号、规格、数量等与图纸是否相符。
4、检查元器件有无损坏。
5、必须按图安装6、元器件组装顺序应从板前视，由左至右，由上至下。
7、同一型号产品应保证组装一致性。
8、面板、门板上的元件中心线的高度应符合规定：组装产品应符合以下条件：操作方便。
元器件在操作时，不应受到空间的防碍，不应有触及带电体的可能。
维修容易。
能够较方便地更换元器件及维修连线。
各种电气元件和装置的电气间隙、爬电距离应符合4.4条的规定。
保证一、二次线的安装距离。
1)组装所用紧固件及金属零部件均应有防护层，对螺钉过孔、边缘及表面的毛刺、尖锋应打磨平整后再涂敷导电膏。
2)对于螺栓的紧固应选择适当的工具，不得破坏紧固件的防护层，并注意相应的扭距。
3)主回路上面的元器件，一般电抗器，变压器需要接地，断路器不需要接地。
4)对于发热元件(例如管形电阻、散热片等)的安装应考虑其散热情况，安装距离应符合元件规定。
额定功率为75W及以上的管形电阻器应横装，不得垂直地面竖向安装。
5)所有电器元件及附件，均应固定安装在支架或底板上，不得悬吊在电器及连线上。
6)接线面每个元件的附近有标牌，标注应与图纸相符。
除元件本身附有供填写的标志牌外，标志牌不得固定在元件本体上。
7)标号应完整、清晰、牢固。
标号粘贴位置应明确、醒目。
8)安装于面板、门板上的元件、其标号应粘贴于面板及门板背面元件下方，如下方无位置时可贴于左方，但粘贴位置尽可能一致。
9)保护接地连续性保护接地连续性利用有效接线来保证。
柜内任意两个金属部件通过螺钉连接时如有绝缘层均应采用相应规格的接地垫圈并注意将垫圈齿面接触零部件表面（红圈处），或者破坏绝缘层。
门上的接地处（红圈处）要加“抓垫”，防止因为油漆的问题而接触不好，而且连接线尽量短。
盘柜及二次接线作业指导书(1)
盘柜及二次接线作业指导书1主控项目11设备运达现场应进行检查，其质量应符合下列规定：D各类配电盘、成套柜、控制台、端子箱等设备的规格、型号应符合设计规定。
2）设备表面油漆涂层完整，无锈蚀及损伤等缺陷。
电器产品的规格、型号与原理图规定一致。
产品的背面接线图与设计原理接线图经核对互相一致。
3）各种接线端子的排列顺序及绝缘间隔与端子排接线图统一。
4）二次回路串接的熔断器，其规格、型号应符合设计要求，且导通检查良好。
检验数量：施工单位全部检查，报监理验收。
检验方法：观察检查。
1.2盘、柜、台、箱安装位置应正确，排列整齐；盘、柜、台、箱安装的允许偏差不得超过表1的规定；电器功能标签齐全，本体接地可靠。
检验数量：施工单位全部检查，报监理验收。
检验方法：观察、测量检查。
13盘、柜等设备上安装的元、器件应完好无损，固定牢靠；二次回路结线正确，连接可靠。
检验数量：施工单位全部检查，报监理验收。
检验方法：观察检查及查阅施工设计图纸和变电所二次回路检测试验报告。
1.4高压成套柜内一次设备的质量检验，应符合本标准中对相应设备规定的检验要求。
检验数量：施工单位全部检查，报监理验收。
检验方法：观察检查及查阅相应设备的安装技术记录和试验报告。
2一般项目2.1各类盘、柜、台、箱与基础或构件间的连接应固定牢固，除地脚螺栓外，所有紧固件为镀锌制品。
检验数量：施工单位全部检查。
检验方法：观察检查。
2.2在现场安装盘、柜上的电器设备和元件应符合设计要求，动作可靠；计量回路的表计应符合现行国家计量标准规定。
检验数量：施工单位全部检查。
检验方法：观察、测量检查及查封计量器具检定报告。
2.3手车式设备，在柜体内推拉应轻便灵活；安全隔板应能随车体的进出而自动开闭，且动作灵活、可靠。
检验数量：施工单位会部检查。
检验方法：操作检查。
2.4对用于静态保护同路及采用计算机技术的自动化系统中的接地线应单独与接地体连接，电缆的屏蔽措施应符合相应设备的有关规定。
《电气装置安装工程盘、柜和二次回路接线施工和验收规范方案》GB5
电气装置安装工程盘、柜及二次回路结线施工及验收规范GB50171—92主编部门：中华人民共和国能源部批准部门：中华人民共和国建设部施行日期： 1993年7月1日关于发布国家标准《电气装置安装工程旋转电机施工及验收规范》等五项国家标准的通知建标［1992］911号根据国家计委计标函(1987)78号、建设部(88)建标字25号文的要求，由能源部会同有关部门共同制订的《电气装置安装工程旋转电机施工及验收规范》等五项标准，已经有关部门会审，现批准《电气装置安装工程旋转电机施工及验收规范》GB50170—92、《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB50171—92、《电气装置安装工程蓄电池施工及验收规范》GB50172 —92、《电气装置安装工程电缆线路施工及验收规范》GB50168—92和《电气装置安装工程接地装置施工及验收规范》GB50169—92为强制性国家标准，自1993年7月1日起施行。
原《电气装置安装工程施工及验收规范》中第三篇旋转电机篇、第四篇盘、柜及二次回路结线篇、第五篇蓄电池篇、第十一篇电缆线路篇及第十五篇接地装置篇同时废止。
本标准由能源部负责管理，具体解释等工作由能源部电力建设研究所负责，出版发行由建设部标准定额研究所负责组织。
中华人民共和国建设部1992年12月修订说明本规范是根据国家计委计标函(1987)78号、建设部(88)建标字25号文的要求，由原水利电力部负责主编，具体由能源部电力建设研究所会同有关单位共同编制而成。
修订过程中，规范组进行了广泛调查研究，认真总结了原规范执行以来的经验，吸取了部分科研成果，广泛征求了全国有关单位的意见，最后由我部会同有关部门审查定稿。
本规范共分五章和一个附录。
这次修订主要增加了弱电回路抗干扰、静态保护和微机监控等方面的内容。
本规范执行过程中，如发现有欠妥之处，请将意见和有关资料直接函寄本规范的管理单位能源部电力建设研究所(北京良乡，邮政编码：102401)，以便今后修订时参考。
二次接线技术规范
二次接线技术规范(一)一般规定4.3.1 本节适用于继电保护、自动装置、控制、信号和测量等二次回路。
4.3.2 二次回路的工作电压不应超过400伏。
4.3.3 在有振动的地方，应采取防止导线接头松脱和继电器误动作的措施。
(二)断路器的控制回路4.3.4 总降压变电所和大型配电所的断路器一般采用电磁或弹簧储能操动机构；出线回路少且就地控制的配电所，当开断容量又能满足要求时也可采用手力操动机构。
4.3.5 断路器控制回路需满足下列要求：一、应能监视电源及跳、合闸回路的完整性，在断路器跳、合闸线圈及合闸接触器线圈上，不允许并接电阻。
二、应能指示断路器合闸与跳闸的位置状态，自动合闸或跳闸时应有明显信号。
三、在操动机构本身没有机械“防跳”装置时，应有电气“防跳”装置。
四、合闸或跳闸完成后应使命令脉冲自动解除。
五、接线应简单可靠，使电缆芯最少。
4.3.6 一般采用灯光监视的接线方式，断路器在合闸位置时红灯亮，跳闸位置时绿灯亮，需要时也可采用音响监视的接线方式，断路器合闸或跳闸位置由控制开关的手柄来表示，其垂直位置为合闸，水平位置为跳闸，控制开关手柄内应有信号灯。
4.3.7 当采用硅整流电容储能直流系统时，为了减少故障时储能电容的能量消耗，应将回路内的指示灯等常接负载的正极自控制电源+KM小母线改接至另外的电源回路。
此时，对控制回路的正电源应采用别的办法进行监视。
4.3.8 断路器的事故跳闸信号回路应采用不对应接线：一、断路器手力操作时，利用操动机构与操动把手的辅助接点构成的不对应接线。
二、断路器为电磁或弹簧操动时，利用控制开关与操动机构辅助接点构成的不对应接线。
4.3.9 断路器的防跳回路应满足下列要求：一、由电流起动的防跳继电器的动作时间，不应大于跳闸脉冲发出至断路器辅助触点切断跳闸回路的时间。
二、一般利用防跳继电器的常开触点，对跳闸脉冲予以自保持。
当保护跳闸回路串有信号继电器时，该防跳继电器触点应串接其电流自保持线圈。
配电箱、配电柜、二次回路接线安装施工方案及技术措施
配电箱、配电柜、二次回路接线安装施工方案及技术措施1、配电箱、盘安装：1.1材料要求：1.1.1铁制配电箱(盘)：箱体应有一定的机械强度，周边平整无损伤，油漆无脱落，二层底板厚度不小于1.5mm，不得用阻燃型塑料板做二层底板，箱内各种器具应安装牢固，导线排列整齐，压接牢固，并有产品合格证。
应为两部定点厂产品。
1.1.2绝缘导线的规格型号必须符合要求，并有产品出厂合格证。
1.1.3其他材料：电器仪表、熔丝(化熔片)、端子板、绝缘嘴、塑料带、黑胶布、防锈漆、焊锡、焊剂、电焊条、水泥、砂子。
1.2作业条件：1.2.1根据甲方现场代表要求确定配电箱的安装位置。
1.2.2安装配电箱(盘)面时，抹灰、喷浆及油漆应全部完成。
1.3操作工艺：1.3.1配电箱(盘)安装要求：1.3.1.1配电箱盘应安装在安全、干燥、易操作的场所，配电箱安装时底口距地一般为1.5m，在同一建筑物内，同类盘的高度应一致，允许偏差为10mm。
1.3.1.2安装配电箱盘所需的木砖及铁件应预埋。
1.3.1.3铁制配电箱盘均需先刷一遍防锈漆，再刷灰油漆二道，预埋的各种铁件均应刷防锈漆，并做好可靠的接地。
1.3.1.4配电箱盘带有器具的铁制盘面和装有器具的配电箱门均有明显可靠的祼软铜PE线接地。
1.3.1.5配电箱盘上配线整齐，并绑扎成束，在活动部位应用长钉固定。
盘面引出及引进的导线应留有适当余度，以便于检修。
1.3.1.6导线剥削处不应损伤线芯或线芯过长，导线接头应牢固可靠，多股导线不应盘圈压接，应加装压接端子（端子为内六角）。
1.3.1.7配电箱盘的盘面上安装的各种闸及自动开关，当处于断路状态时，刀片可动部分不应带电。
1.3.1.8垂直装设的闸及熔断器等电器上端接电源，下端接负荷。
横装者左侧接电源，右侧接负荷。
1.3.1.9配电箱盘上的母线应涂有黄、绿、红、淡蓝等颜色，黄绿双色线为保护地线。
1.3.1.10配电箱盘上电器仪表应牢固、平正、整洁间距均匀、铜端子无松动，启闭灵活，零部件齐全。
二次线配线通常技术要求标准资料
.-二次线配线通用技术要求编制：年月日标准化：年月日审核：年月日会签：年月日批准：年月日1目的明确电气柜或电气箱等电气成套产品二次配线过程中的相关要求和注意事项。
2适用范围适用于公司内部FTU、DTU等系列产品的二次配线过程。
注：当本文件相关条款与用户协议编制的规范的规定相冲突时，按照这些规定要求实施。
3使用设备及工具3.1中英文线号机、热缩吹风枪、（20～75W）电烙铁、万用表、台钳、手枪钻。
3.2斜口钳、剥线钳、尖嘴钳（或圆嘴钳）扁嘴钳、电动或手动螺丝刀、套筒或活动扳手、冷压钳、管形端子压接钳、丝锥、记号笔等。
4使用材料4、1电缆：多芯控制电缆、多芯带屏蔽控制电缆、通讯电缆等。
4、2 导线：BVR 0.5mm2导线、BVR 0.75mm2导线、BVR 1.0mm2 导线、BVR 1.5mm2 导线、BVR 2.5mm2 导线等。
4、3接线端子（接线鼻子）、尼龙扎带、打号套管、、行线槽、缠绕管、线夹、热缩管、焊锡丝、标签、密封条、三防漆、绝缘漆等。
5配线原则5.1布线应平直、整齐、统一，走线合理，接点不得松动，便于检查和检修。
5.2走线通道应尽可能少，且横平竖直。
同一通道中的导线要分类集中，单层平行密排或成束时应紧贴敷设面。
5.3同一层次的导线应高低或前后一致，不能交叉。
当必须交叉时，可水平架空跨越，但必须走线合理，不得多层次跨越。
5.4布线应横平竖直，变换走向应垂直90°（拐角弯曲半径约为线经两倍）。
5.5上下或左右接点若不在同一垂直或水平线时，不应采用斜线连接。
5.6导线与端子连接时，应不在绝缘层、不反圈、露铜不大于1mm。
5.7同一元件、同一回路（或功能相同元件与回路）的不同接点的导线间距及弯曲弧度应保持一致。
5.8每个接线端子只允许接一根导线，每个电器元件端子接线不得超过两根。
5.9布线时严禁损伤绝缘层和线芯。
5.10二次配线不得从母线相间穿过。
5.11成套电气产品绝缘导线最小截面积为1.0mm²，对于低坪（≤100V）线路允许采用截面积小于1.0 mm²的导线。
火力发电厂、变电所二次接线设计规范
火力发电厂、变电所二次接线设计技术规定NDGJ 8-89主编部门：西北电力设计院批准部门：能源部电力规划设计管理局实行日期：1989年3月17日能源部电力规划设计管理局关于颁发《火力发电厂、变电所二次接线设计技术规定》NDGJ 8-89的通知(89)电规技字第025号为适应电力建设发展的需要，我局委托西北电力设计院对《火力发电厂、变电所二次接线设计技术规定(强电部分)(试行)》SDGJ8—78进行了修订。
经组织审查，现批准颁发《火力发电厂、变电所二次接线设计技术规定》NDGJ8— 89，自发行之日起执行。
原颁发的《火力发电厂、变电所二次接线设计技术规定 (强电部分)(试行)》SDGJ8—78同时停止执行。
各单位在执行过程中如发现不妥或需要补充之处，请随时函告我局及负责日常管理工作的西北电力设计院。
1989年3月17日第一章总则第1.0.1条火力发电厂、变电所二次接线设计技术规定，是吸取我国发电厂及变电所的建设运行方面的经验，参考国外先进技术和经验而编制的。
是二次接线设计应共同遵守的基本原则。
二次接线设计应安全可靠、技术先进、经济合理，力求简单，不断地认真总结经验，积极、慎重地采用和推广经过试验、鉴定的新技术和新产品。
第1.0.2条本规定适用于单机容量为12000～600000kW的新建火力发电厂及电压为35～500kV单台变压器容量为5000kVA及以上的新建变电所的二次接线设计。
对扩建和改建工程，可参照使用。
第1.0.3条二次接线设计应积极采用经过审定的标准设计和典型设计，以加快设计速度，缩短设计周期，提高设计质量，并为保护及控制屏标准化生产创造条件。
第1.0.4条250V以上的电压不宜进入控制屏和保护屏。
第1.0.5条在发电厂、变电所二次接线设计中，除应执行本规定外，还应执行国家有关现行标准、规范和规程的规定。
第二章控制方式第2.0.1条单机容量为100000kW以下的发电厂，宜采用主控制室的控制方式，单机容量为100000～125000kW的发电厂，可根据具体情况，采用主控制室或单元控制室的控制方式，单机容量为200000kW及以上的发电厂，应采用单元控制室的控制方式。
二次接线规范
一、电气图定义用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。
广义地说说明两个或两个以上变量之间关系的曲线，用以说明系统、成套装置或设备中各组成部分的相互关系或连接关系，或者用以提供工作参数的表格、文字等，也属于电气图之列。
二、电气图分类1、系统图或框图：用符号或带注释的框，概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。
2、电路图：用图形符号并按工作顺序排列，详细表示电路、设备或成套装置的全部组成和连接关系，而不考虑其实际位置的一种简图。
目的是便于详细理解作用原理、分析和计算电路特性。
3、功能图：表示理论的或理想的电路而不涉及实现方法的一种图，其用途是提供绘制电路图或其他有关图的依据。
4、逻辑图：主要用二进制逻辑〔与、或、异或等〕单元图形符号绘制的一种简图，其中只表示功能而不涉及实现方法的逻辑图叫纯逻辑图。
5、功能表图：表示控制系统的作用和状态的一种图。
6、等效电路图：表示理论的或理想的元件〔如R、L、C〕及其连接关系的一种功能图。
7、程序图：详细表示程序单元和程序片及其互连关系的一种简图。
8、设备元件表：把成套装置、设备和装置中各组成部分和相应数据列成的表格其用途表示各组成部分的名称、型号、规格和数量等。
9、端子功能图：表示功能单元全部外接端子，并用功能图、表图或文字表示其内部功能的一种简图。
10、接线图或接线表：表示成套装置、设备或装置的连接关系，用以进行接线和检查的一种简图或表格。
⑴单元接线图或单元接线表：表示成套装置或设备中一个结构单元内的连接关系的一种接线图或接线表。
〔结构单元指在各种情况下可独立运行的组件或某种组合体〕⑵互连接线图或互连接线表：表示成套装置或设备的不同单元之间连接关系的一种接图或接线表。
〔线缆接线图或接线表〕⑶端子接线图或端子接线表：表示成套装置或设备的端子，以及接在端子上的外部接线〔必要时包括内部接线〕的一种接线图或接线表。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
二次接线技术规定1目的：指导二次回路接线，规范二次接线工艺标准，提高接线工艺水平，保证二次回路接线的正确性、可靠性，从而确保盘、柜装置及二次回路安全稳定运行。
2依据和范围：本规定依据《盘、柜及二次回路接线施工及验收规范》和本公司多年现场实践经验编写，适用于配电盘、保护盘、控制柜、端子箱等各类屏、台、箱和柜及设备本体的二次回路接线。
3职责：施工作业人员应遵循本技术规定的工艺标准和工艺流程进行施工，如遇有与本技术规定有冲突地方，应及时报公司主管总工批准。
4二次回路接线的基本要求4.1对端子排的要求：1、端子排应无损坏，固定牢靠，绝缘良好。
2、端子应有序号，端子排应便于更换且接线方便；离地高度宜大于350mm。
3、回路电压超过400V者，端子板应有足够的绝缘并涂以红色标志。
4、强、弱电端子宜分开布置；当有困难时，应有明显标志并设空端子隔开或设加强绝缘的隔板。
5、正、负电源之间以及经常带电的正电源与合闸或跳闸回路之间，宜以一个空端子隔开。
6、电流、电压回路应经过试验端子，其它需断开的回路如跳合闸回路、联跳回路、启动重合闸或失灵回路、预告及事故信号回路宜经可断可连的特殊端子或试验端子。
可断可连的特殊端子或试验端子内部应接触良好。
7、潮湿环境宜采用防潮端子。
8、接线端子应与导线截面匹配，不应使用小端子配大截面导线。
9、端子排的连接件均应采用铜质制品；绝缘件额定电压不小于600V，并保证足够的绝缘水平。
应采用UL标准V o级阻燃端子。
10、端子排应按照安装单位分段，每一独立安装单位端子排应按顺序编号，同一接线位置需要有多个线芯接入时，可多个端子并联用同一端子排号，并在端子排最后至少预留10个备用端子。
11、（如与图纸不冲突）盘、屏内的连接线一律只能使用内侧端子孔，与屏外其他设备的连接电缆的线芯一律使用外侧的端子孔。
4.2二次回路接线工艺标准：1、按图施工，正确接线。
2、导线与端子排连接均应牢固可靠，并符合4.1的要求。
3、盘、柜内的导线不应有接头，导线芯线应无损伤。
4、电缆芯线和所配导线的端部均应标明其回路编号，编号应正确，字迹清晰且不易脱色。
5、配线应整齐、清晰、美观，导线绝缘应良好，无损伤。
6、每个接线端子的每侧接线宜为1根，不得超过2根。
对于插接式端子，不同截面的两根导线不得接在同一端子上；对于螺栓连接端子，当接两根导线时，中间应加平垫片。
7、二次回路接地应设专用螺栓。
8、盘、柜内的配线电流回路应采用电压不低于500v的铜芯绝缘导线，其截面不应小于2.5mm2；其它回路截面不应小于1.5mm2；对电子元件回路、弱电回路采用锡焊连接时，在满足载流量和电压降及有足够机械强度的情况下，可采用不小于0.5mm2截面的绝缘导线。
9、用于连接门上的电器、控制台板等可动部位的导线尚应符合下列要求：1）应采用多股软导线，敷设长度应有适当裕度。
2）线束应有外套塑料管等加强绝缘层。
3）与电器连接时，端部应绞紧，并应加终端附件或搪锡，不得松散、断股。
4）在可动部位两端应用卡子固定。
10、引入盘、柜内的电缆及其芯线应符合下列要求：1）引入盘、柜的电缆应排列整齐，编号清晰，避免交叉，并应固定牢固，不得使所接的端子排受到机械应力。
2）铠装电缆在进入盘、柜后，应将钢带切断，切断处的端部应扎紧，并应将钢带接地。
3）用于静态保护、控制等逻辑回路的控制电缆或通信电缆，应采用屏蔽电缆。
其屏蔽层应按设计要求的接地方式接地。
4）光纤电缆应外套硬质管件或槽盒保护。
5）盘、柜内的电缆芯线，应按垂直或水平有规律地配置，不得任意歪斜交叉连接。
备用芯长度应留有适当余量。
6）强、弱电回路不应使用同一根电缆，并应分别成束分开排列。
11、在油污环境，应采用耐油的绝缘导线。
在日光直射环境，橡胶或塑料绝缘导线应采取防护措施。
5二次接线的工艺流程：5.1工作前的准备：施工作业人员应认真核对端子排图纸与准备接线表盘（端子箱等）的端子排是否相符，柜体是否满足电缆排列的需要。
如发现与4.1、4.2不符的情况，应通知现场技术员进行处理。
根据图纸中电缆规格、屏（柜、箱）名称领取电缆线芯号头、绑定电缆所需要的电缆卡子，螺丝、地线、塑料带（或热缩套）、扎带。
5.2电缆的排列：同一屏柜的电缆排列施工需要由两个施工作业人员配合施工。
根据图纸中电缆规格，将线芯粗的电缆排在远离端子排处，其他电缆以此类推排列，为了卡电缆方便也可适当调整位置。
电缆要留好余量，满足接线需要。
捋好的电缆可以临时绑在屏上，待全部电缆排列完后，用电工刀在每根电缆上做好剥电缆护套的标记，要求同一排电缆标记要成一条水平线，标记应低于最低端子排1 00 mm。
特殊情况应通知现场技术员酌情处理。
5.3电缆头的制做：5.3.1剥外护套：将电缆从盘上放下来，从标记处用电工刀横向一周将外护套刮开，刮开的深度为外护套厚度的2/3或3/4深，从标记处纵向用电工刀刮开，深度为2/3或3/4深，刀子拉到将近电缆末端时、应用刀将外护套刮透。
而后用一手握住外护套，另一只手握住内护套用力将外护套剥下来。
5.3.2剥电缆钢铠：用一字改锥在外护套剥去处的始端，插到钢铠的三角尖处，撬开一点点，而后用偏口钳剪开一个口，再用一字改锥将其全部撬下来。
用同样的方法剥第二根钢铠。
如钢铠较厚时，应用钢锯先锯一个印（深度为铠厚的1/3）再撬。
5.3.3剥第二层护套：从剥电缆标记处往上10mm处开始第二层护套，方法同5.3.1。
这层护套的厚度一般较薄，下到时一定注意深度，防止伤及线芯。
5.3.4剥电缆屏蔽：从电缆头处起将屏蔽带绕下来，根部保留10毫米。
5.3.5焊接地线：取所需长度的接地线，将一端用剥线钳剥出7 rnm铜芯，沾上松香油，用沾好焊锡的电烙铁将铜芯挂好锡，将屏蔽层撬起垫上隔热板，在焊地线处抹上松香油（焊的地方不干净时，可先用砂纸打净），将挂好锡的地线头放在抹有松香的屏蔽层处，用加热好的电烙铁头放在熔焊，熔焊时间不准超过2秒钟，焊完后应检查是否焊牢。
5.3.6缠电缆头：在第二层护套剥开处用塑料缠两遍，而后层层缠绕，层与层之间压盖的部分尽量一致。
缆头要缠平美观，封口要严，长度应为70mm左右，塑料带的尾部要用打火机烧化后沾牢。
如果采用热缩套作为电缆封头，则对应电缆规格选择合适粗细的热缩套，裁成6cm的段，套到电缆端头处，用电热吹风将其热缩到电缆上，热缩要均匀，赶出空气，使热缩套紧箍在电缆上，端部封口要严。
5.3.7捋电缆芯：将电缆芯散开，用钳子夹住线芯端头，用力将线芯依次绷直，用绑线临时搁好后挂在屏上。
5.3.8卡电缆：按5.2的排列顺序，用铁卡子将电缆卡在盘（屏、柜）的滑铁上，用已剥下的电缆护套做成卡子大小的衬垫，垫在卡子、滑铁与电缆接触面上，防止紧固电缆时伤及电缆护套。
穿入螺丝杆，将螺丝拧上劲，调整电缆头在一个水平线上，然后将螺丝拧紧。
5.3.9电缆芯接线：接线时应保证横平竖直，备用芯应保留到能满足最高处端子排，更换线芯所需要的长度。
电缆绑扎线应距离一般为150毫米左右，线芯从电缆头至分芯处应一直保持原来位置，先接线的一端应从电缆把后面取线芯，线芯到分芯处时应用手掰成90度弯，弯处应与接线端子水平，将调整水平的线芯放在端子上，用偏口钳做好剥线标记，用剥钳剥去外皮，按照图纸穿好端子号。
如果是螺丝压接端子，则按顺时针方向做好圈，圈的大小为将能穿上螺丝为准，圈不能张口，拆下端子排上螺丝，将线芯拧在端子排上。
如果是插入式端子排，不用做圈，应根据端子排的深度，决定剥去线芯外皮的长度，该长度应使线芯插入端子最里端时，端子排外部尚富余1mm。
同一规格端子排线芯所剥的长度一致。
线芯插入端子排后，拧紧螺丝，用手抻一抻线芯，确保其牢靠。
5.3.10接地线、挂电缆牌：将地线保留所需长度，剥去端头，压上接线鼻子，接到接地铜带（排）上。
对于电缆牌，要求标明电缆型号、规格、去向（如标识不清及时通知技术员），用扎带捆在电缆头下，要求挂的位置要容易查看，字面朝外，要注意盘（屏、柜）左、右侧牌的方向。
最后拆掉临时电缆牌或把临时电缆牌重新挂齐。
5.3.11电缆校线：电缆校线方法很多，现在只介绍一种常用的校线灯法。
用一对校线灯和一对对讲机（距离较近时可不用对讲机）。
校线灯的公共线（夹子线）与接地点相连接，先接上电缆的一端将灯线与要校的线相连接，要校线的一端，先将电缆所有的芯剥出5-10毫米的线头，用灯线依次寻找，两端灯亮时，这根就是要找的线，穿上端子号，掰一个弯，以防端子号脱落。
校线时应将所有的线芯都用灯查一遍，如有多头灯亮时，应以接上端子排的线芯摘下来重新校验，如发现有单端灯亮时，应检查是否对端电缆芯接地。
5.3.12盘（屏、柜）的电缆线全部接完后，把全部端子排螺丝拧一遍，打扫好现场卫生，交质检部门验收。
6.注意事项：6.1电缆接线位置严格按设计图纸进行，不能转接；如有变故，一定留下记录或图示；6.2电流互感器接线时，应考虑来自互感器的线在端子排一侧，而出线在另一侧；相邻连接端子排应采用专用联片连接，不允许用勾线；6.3接线时号头应用正式号头，不许用临时号头或手写号头，以免在再次拆改时出错；必须用专用工具剥线，不允许用扁口钳剥线，以免伤及线芯，留下隐患；6.4剥线长短要适中，压接要牢固、可靠；一个端子排孔不能压接不同粗细的线芯，线芯粗细相同时，压接根数不许超过2根；6.5不能满足要求时应加装端子排，此时的端子排可以采用相同编号。
焊接地线时一定要避免伤及线芯；6.6在接地铜排上固定地线时，一个螺丝上不能超过4根地线；6.7压接地线的螺杆长度应适中；固定接地铜辫子的螺丝大小要和铜辫子的截面相吻合：不允许出现反圈压接；6.8所有厂家设备的螺丝都必须紧固一遍；当电缆穿孔经过铁件时，必须将孔四周打磨平滑，不留毛刺。
必要时可加护管；6.9项目经理部应确保每个二次结线施工作业人员通晓本规定，并采取严格管理措施使本规定得以落实。
对每个施工人员的作业范围进行记录，使出现问题时能够追踪到人，真正做到责任到人。
