完整word版选课系统数据流及数据字典word文档良心出品
综合教务管理系统-数据流图与数字字典
数据流图与数字字典下面的例子是实现一个计算机综合教务管理系统，完成班级信息管理，学生信息管理，课程信息管理和学生选课管理等功能。
本系统的用户分为超级用户和普通用户两类，超级用户负责系统维护，包括对班级信息，学生个人信息，课程信息的录入，修改，查询，删除等。
普通用户即选课学生则只具有为自己选课的权限。
下面给出部分数据流图和数据字典作为示例。
(1) 学生选课系统简单的上下文信息流图如图（2）学生选课第一层次数据流图下面是学生选课申请的数据流图，作为第一层数据流图,（3）数据字典中数据项和数据流的描述数据项名：学生编号说明：标识每个学生身份类型： CHAR长度： 8别名：学号取值范围：970000－979999数据流名：选课申请说明：由学生个人信息，欲选课程信息组成选课申请来自过程：无流至过程：身份验证数据结构：学生个人信息欲选课的课程信息数据结构：学生个人信息说明：说明了学生的个人情况。
组成：帐号密码数据存储：上课时间信息说明：说明了每门课的上课时间，一门课可以有多个上课时间，同一时间可以有多门课程在上课。
输出数据流：课程上课时间数据描述：课程编号上课时间数量：每学期200－300个存取方式：随机存取处理过程：身份验证说明：对学生输入的帐号，密码进行验证，确定正确，得到相应的学生编号。
输入：学生帐号；密码；选课的课程编号。
输出：学生编号；选课的课程编号程序提要说明：o 对输入的学生个人信息，检查学号和密码是否正确？o 对身份正确的学生检查要选修的课程是否允许？o 检查是否正确返回信息。
(完整word版)教师计算机校本培训教材(word文档良心出品)
(完整word版)教师计算机校本培训教材(word文档良心出品)一、计算机基础知识介绍一、计算机的构成1.硬件系统硬件系统即为外面设施，就是除了主机之外的全部设施。
外面设施的作用是协助主机的工作，为主机供给足够大的外面储存空间，供给与主机进行信息互换的各样手段。
计算机的常用外设往常包含键盘、鼠标、显示器、打印机、扫描仪、音箱等。
挪动设施包含， CD 光盘、挪动硬盘、 U 盘。
U 盘是我们工作顶用的比许多的挪动设施，在不用U盘的时候立刻将U 盘安全退出。
U 盘较长时间放在电脑上会烧坏U 盘，进而致使资料丢掉。
建议大家 U 盘中的重要资料在电脑上备份一下。
2. 软件系统2.1 系统软件，即为操作系统，往常都是安装在我们的 C 盘下边的，因此C 盘里面的文件夹是不可以任意乱删除的。
2.2 应用软件，能够分为Office 软件、协助设计软件、用户编制软件和各样工具软件。
应用软件能够默认安装在C 盘下边，也能够安装在其余的盘符下边（ D、E、F、G 盘）。
在这里安装其余软件的时候，我们不建议安装在 C 盘下边。
软件的安装步骤以下：把C换成D即可把 C 换成 D 即可，点击安装，下一步.，达成。
(完整word版)教师计算机校本培训教材(word文档良心出品)我们平时所用的软件均来自网络，能够在“百度”上搜寻下载。
软件都有 QQ 软件（传输文件较快），OFFICE（文字、表格、课件等办公软件），迅雷（下载软件），图片办理， PDF 电子书软件等。
3.鼠标的操作（往常就复制 /粘贴）3.1 挪动：操作——用手挪动鼠标，屏幕上会有一个小光标随着挪动；功能——控制光标在屏幕上挪动。
3.2 单击：单击左键：操作——用食指在目标处轻按下左键；功能——假如是图标则是选中目标；假如是按钮则是按动按钮，履行按钮所代表的功能。
单击右键：操作——用中指在目标处轻按下右键；功能——一般用于调出快捷菜单。
3.3 双击：操作——用食指迅速连击两下鼠标左键；功能——一般用于选中目标程序的运转。
(完整word版)技术手册模板(word文档良心出品)
XXX局XXXXXX系统技术手册（XXX版本）目录1.引言 (1)1.1.编写目的 (1)1.2.系统背景 (1)1.3.术语定义 (1)1.4.参考资料 (1)1.5.版权声明 (1)2.系统概述 (1)2.1.系统功能 (1)2.2.系统性能 (2)2.2.1.数据精度 (2)2.2.2.时间特性 (2)2.2.3.系统灵活性 (2)2.2.4.系统安全性 (2)2.2.5.其他性能 (2)3.运行环境 (2)3.1.硬件环境 (2)3.2.软件环境 (2)3.3.数据结构 (3)4.服务器部署 (3)4.1.服务器部署结构 (3)4.2.应用服务器部署 (3)4.2.1.部署环境 (3)4.2.2.安装与配置 (3)4.2.3.部署验证 (3)4.3.W EB服务器部署 (4)4.3.1.部署环境 (4)4.3.2.安装与配置 (4)4.3.3.部署验证 (4)4.4.数据库服务器部署 (4)4.4.1.部署环境 (4)4.4.2.安装与配置 (4)4.4.3.数据初始化 (4)4.4.4.部署验证 (4)4.5.其它部署 (5)5.客户端部署 (5)6.系统日常维护 (5)6.1.执行文件 (5)6.2.权限管理 (5)6.3.参数配置 (5)6.4.系统日志 (5)6.5.数据备份与恢复 (5)6.6.其它维护 (6)7.常见问题解答 (6)8.售后技术支持 (6)1. 引言1.1. 编写目的描述本文档的目的文档读者。
1.2.系统背景系统名称及版本号：任务提出者：描述本项目的任务提出方任务承接者及实施者：描述本项目的承接者及实施者系统使用者：描述本系统的最终用户1.3. 术语定义列出本文档中用到的专门术语的定义和缩略词的原词组。
1.4. 参考资料列出本文档相关的参考文献和文档，说明名称、单位、日期。
其中需求分析说明书是必须的参考资料。
1.5. 版权声明版权所有声明，如：XXX程序：版权所有2000-2002，xxx有限公司，保留所有权利。
(完整word版)测试用例(word文档良心出品).doc
输入/动作
期望的输出/相应
实际情况
输入《傅雷家书》进行查询
访问成功，显示是否可借
吻合
接口D（管理员登录管理员登录
接口）
输入/动作期望的输出/相应实际情况
管理 员ID:0078002010,密码 ：登录成功吻合
hujianfeng
用户名：abcdefghijklmnopad,密用户名超过边界，显示错误吻合
1.1被测试对象（单元）的介绍
校 园一 卡 通信 息 系 统 的用户接口，是用户与计算机交互的接口，系统管理员通过接口对一卡
通进行管理，以及对用户的消费金额进行更新。硬件接口包括校园一卡通，扫描仪器，用户通过校园
一卡通可以借书，还书以及续借，图书管理员通过校园一卡通可以查阅用户的基本资料。扫描仪器通
前提条件承压测试之前系统正常运行
输入数据期望的性能（平均值）实际性能（平均值）
系统正常运行的同时，打开系统崩溃吻合
1000个页面
同时进行借书和新书入库操作系统正常运行吻合
5.图形用户界面测试用例
5.1被测试对象的介绍
被测试对象主要包括各种图形用户界面（GUI），包括登录界面，校园一卡通界面，办卡界面，
实际情况
《C程序设计》从扫描仪扫描经
显示用户是否超期，未超期还书
吻合
过
成功
《JAVA程序设计》从扫描仪扫
显示用户超期天数（
4天），
吻合
描经过
3.健壮性测试用例
3.1被测试对象的介绍
健壮性测试是用于对校园一卡通信息出现故障时，是否能够自动回复或者忽略故障继续运行。
3.2测试范围与目的
测试范围包括校园一卡通信息，以及有关的硬件设施。相关的功能。
(完整word版)需求分析说明书(word文档良心出品).docx
《人力管理系统- 需求计划》需求分析说明书1.引言1.1 编写目的能够为系统分析师设计完成概要设计提供资料。
1.2 背景1）《人力资源管理系统-需求计划》；2）参与者：系统分析员，软件工程师，测试工程师。
3）使用者：人力资源部门员工和部门高级管理人员。
1.3 专门术语的定义岗位本职：该岗位的工作职责范围。
岗位任职资格核心要求：指该岗位上的员工所要具备的资格和技能。
1.4 参考资料《需求调研报告》《面向对象设计思想》《UML 设计思想》1.5 阅读对象本文档的读者是参与《人力资源管理系统开发》的软件工程师和测试工程师，本系统的使用将极大提高工作效率，简化手工作业流程，降低手工工作量和错误率。
2任务概述2.1 目标提高人力资源部门的工作人员和高级管理人员完成“人员需求计划”工作的效率，以软件系统的灵活的处理方式来简化繁琐的人工操作工程。
2.2 用户特点1)熟悉基本的计算机操作；2)熟悉人力资源管理工作的内容和流程；3)高级管理人员；2.3 假定和约束开发的期限为 1 个月。
开发的人员为N 人2.4 总体需求描述1)通过组织管理中有关管理模块或人事管理模块相关信息，提醒：出现岗位空缺（向用人部门主管、负责人，人力资源部招聘中心负责人、部长提示）。
2)提示用人部门负责人该岗位的需求信息，形成需求计划。
3)确定是否执行需求计划，若选定为“暂不需要”，则待约定日期到期后再提醒，若选定为“需要”则自动转入待批准需求类计划列表当中。
4)人力资源部人力规划与招聘中心审批待批准需求计划，进行一次审核。
5)人力资源部长进行二次审核，若审核通过（列明可选理由并附文字说明）进入三次审核，若不通过（列明可选理由并附文字说明）则将该记录保留并抄转至用人部门负责人，并予以提醒。
6)分管副总进行三次审核，若审核通过（列明可选理由并附文字说明）则在招聘计划板块生成招聘需求，若不通过（列明可选理由并附文字说明）则将该记录保留并抄转至用人部门负责人，并予以提醒。

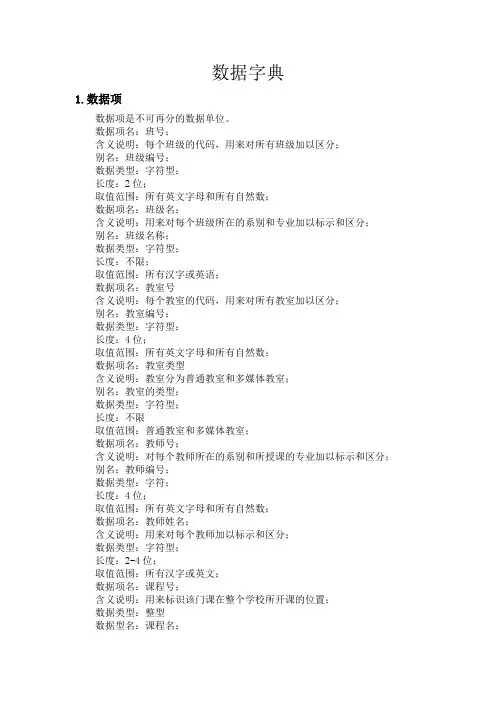

排课系统数据字典
