划分虚拟局域网实验报告
2023年实验六虚拟局域网VLAN实验报告
实验六虚拟局域网VLAN（一）实验报告一.互换机端口隔离.实验名称互换机端口隔离。
1.实验目的理解Port V lan的配置。
2.实验环节环节1.在未划VLAN前两台PC互相PING可以通。
-lalxi©192.168.2.254 -，级终端文件⑹ 编辑⑻ 查看② 呼叫© 传送① 帮助⑻环节3.两台PC 互相PI NG 不通。
2011-03-31 03:28:43 @5-LINKUPDOWN:Fa0/l changed state2011-03-31 03:28:43 @5-LINKUPDOWN:Fa0/l changed state 2011-03-31 03:28:46 65-CONFIG:Configured from SwitchA(config-if)ttswitch access vlan 10 2011-03-31 03:29:07 65-CONFIG:Configured from Swi tchfi(config-if)ttinterface fastethernet0/15outband outband to down 2011-03-31 03:29:40 Swi tchA(config-if)tt 05-CONFIG:Configured from outband 2011-03-31 2011-03-31 2011-03-31 2011-03-31 03:30:00 03:31:10 03:31:1003:31:37 @5-LINKUPDOWN:Fa0/l @5-LINKUPDOWN:Fa0/2 @5-LINKUPDOHN:Fa0/l @5-LINKUPDOHN:Fa0/2 changed changed changed changed state state state state upup to down to down Swi tchfi(config-i f)Wend2011-03-31 03:32:31 65-CONFIG:Configured from outband Swi tchAHconfigure terminalEnter configuration commands, one per line. End with CNTL/Z. Switchfi(config)Hinterface fastethernet 0/5 2011-03-31 03:33:53 @5-C0NFIG:Configured Swi tchfi(config-if)ttswitch access vlan 10 2011-03-31 03:34:23 65-CONFIG:Configured SwitchA(config-if)Winterface fastethernet I 2011-03-31 03:34:46 @5-C0NFIG:ConfiguredSwitchA(config-ifJttswitch access vlan 20 2011-03-31 03:35:18 05-C0NFIG:Configured Swi tchA(config-if)ttfrom from 0/9from from outband outband outband outband 连接的0:17：自动检测TCP/IPNUM跨互换机实现VLAN。

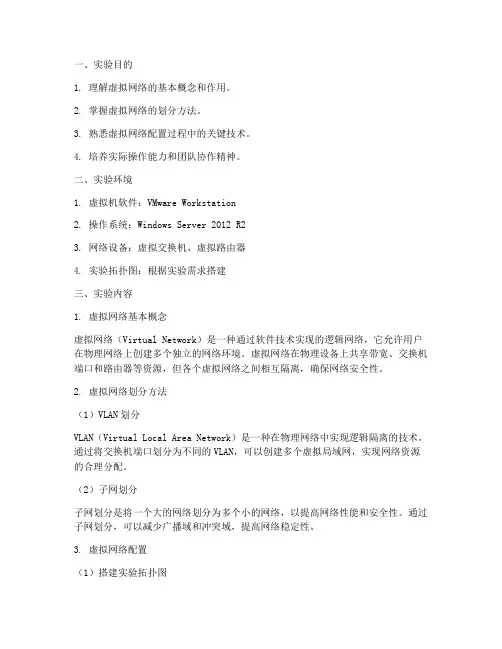

划分虚拟网络实验报告
一、实验目的1. 理解虚拟网络的基本概念和作用。
2. 掌握虚拟网络的划分方法。
3. 熟悉虚拟网络配置过程中的关键技术。
4. 培养实际操作能力和团队协作精神。
二、实验环境1. 虚拟机软件：VMware Workstation2. 操作系统：Windows Server 2012 R23. 网络设备：虚拟交换机、虚拟路由器4. 实验拓扑图：根据实验需求搭建三、实验内容1. 虚拟网络基本概念虚拟网络（Virtual Network）是一种通过软件技术实现的逻辑网络，它允许用户在物理网络上创建多个独立的网络环境。
虚拟网络在物理设备上共享带宽、交换机端口和路由器等资源，但各个虚拟网络之间相互隔离，确保网络安全性。
2. 虚拟网络划分方法（1）VLAN划分VLAN（Virtual Local Area Network）是一种在物理网络中实现逻辑隔离的技术。
通过将交换机端口划分为不同的VLAN，可以创建多个虚拟局域网，实现网络资源的合理分配。
（2）子网划分子网划分是将一个大的网络划分为多个小的网络，以提高网络性能和安全性。
通过子网划分，可以减少广播域和冲突域，提高网络稳定性。
3. 虚拟网络配置（1）搭建实验拓扑图根据实验需求，搭建虚拟网络拓扑图，包括虚拟交换机、虚拟路由器和虚拟主机等。
（2）配置虚拟交换机为虚拟交换机添加VLAN，将端口划分到相应的VLAN中。
配置VLAN间路由，实现不同VLAN之间的通信。
（3）配置虚拟路由器配置虚拟路由器的接口、路由协议和静态路由，实现虚拟网络之间的路由转发。
（4）配置虚拟主机为虚拟主机分配IP地址、子网掩码和默认网关，确保主机可以访问其他网络。
4. 测试虚拟网络（1）测试VLAN间通信在虚拟网络中，不同VLAN之间的主机应无法直接通信。
通过测试，验证VLAN间通信是否被正确隔离。
（2）测试VLAN内通信在虚拟网络中，同一VLAN内的主机应可以相互通信。
通过测试，验证VLAN内通信是否正常。
实验六虚拟局域网VLAN实验报告
实验六虚拟局域网VLAN实验报告一、引言虚拟局域网（Virtual LAN，简称VLAN）是一种将局域网的划分为逻辑上的子网的技术。
通过VLAN技术，可以使一个物理局域网分割成多个虚拟局域网，不同的虚拟局域网之间彼此隔离，可以独立设置子网规则，实现更高级别的网络管理和安全性控制。
本实验通过搭建一个简单的VLAN网络，加深对VLAN技术的理解。
二、实验目的1.了解虚拟局域网技术的原理和应用；2.学习如何配置和管理VLAN；3.实践VLAN的基本操作和网络拓扑设计。
三、实验设备和工具1.三台交换机（每台拥有24个端口）2.一台计算机3.适配器和网线四、实验步骤1.首先，将三台交换机通过网线连接，确保连接稳定。
2.打开计算机，进入交换机的管理页面。
3.创建VLAN，并配置VLAN的基本参数，如VLAN名称和VLANID。
每个VLANID代表一个虚拟局域网。
4.将端口划分到不同的VLAN中，可以通过配置端口类型为访问端口或者是接入端口，实现端口的划分。
5.确定端口的连接情况，将计算机连接到指定的交换机端口上。
6.配置VLAN间的互访策略，可以设置允许或禁止不同VLAN之间的通信。
7.检查VLAN的配置是否正确，并进行测试。
五、实验结果经过上述步骤的操作和配置，成功搭建了一个简单的VLAN网络。
通过管理页面可以查看到配置的VLAN信息和端口的划分情况。
在VLAN中，计算机可以独立访问同一VLAN的设备，同时也可以通过配置互访策略，实现不同VLAN之间的通信。
实验结果符合预期。
六、实验总结通过本次实验，我们学习了虚拟局域网（VLAN）的基本原理和应用。
通过配置和管理VLAN，我们可以将一个物理局域网划分成多个虚拟局域网，实现不同VLAN之间的隔离和独立管理。
通过划分VLAN，可以提高网络管理的灵活性和安全性，确保数据的隔离和网络的稳定性。
在实验中，我们通过连接三台交换机和一台计算机，通过配置VLAN的参数和端口的划分，成功搭建了一个简单的VLAN网络，并进行了相关的测试和验证。
虚拟局域网的基本配置实验报告
实验四虚拟局域网的基本配置一、实验目的1、了解虚拟局域网的作用。
2、掌握在一台交换机上划分VLAN的方法和跨交换机的VLAN的配置方法；3、掌握Trunk端口的配置方法。
4、了解VLAN数据帧的格式、VLAN标记添加和删除的过程。
二、实验内容在一台交换机上划分VLAN和跨交换机上划分VLAN并进行配置，配置Trunk 端口并实现VLAN间的通信三、实验环境安装有wireshark软件的联网计算机1台。
四、实验步骤1、一台交换机上划分VLAN并实现同一VLAN间的通信（1）创建网络拓扑（例如下图）（2）vlan的基本配置（3）配置各台计算机的IP地址（4）验证同一Vlan中的两台计算机能否通信，不同VLan之间的计算机能否通信，并将结果记录下来。
即PC1 ping PC2，PC1 ping PC3，观察能否ping通？2、跨交换机的VLAN的划分按照下图连接好设备，配置各台计算机的IP地址。
配置S1和S2，各自划分VLan2和VLan3。
此时，PC1 ping PC3，PC2ping PC4，观察能否ping通？3、Trunk端口的配置配置交换机上的Trunk端口。
将S1的GE1/0/24和S2的GE1/0/24的接口类型配置成Trunk类型，并且允许VLan2和VLan3通过。
此时，再次测试PC1ping PC3，PC2 ping PC4，观察能否ping通？4、VLAN间通信在上一部分实验的基础上继续进行。
在交换机S1上配置VLan2和VLan3的接口IP地址，VLan2接口的IP地址配置为192.168.6.1/24，VLan3接口的IP地址配置为192.168.7.1/24按照图三配合各台计算机的默认网关地址。
此时，PC1 ping PC4，PC2 ping PC3，观察能否ping通？答案是肯定的。
实现了不同vLan之间的通信。
五、实验结果1、一台交换机上划分VLAN并实现同一VLAN间的通信（1）创建网络拓扑（2）Vlan的基本配置（3）配置各台计算机的IP地址（4）验证PC1 ping PC2 可以ping通PC1 ping PC3 不能ping通2、跨交换机的VLAN的划分（1）配置各台计算机的IP地址（2）配置S1和S2，各自划分VLan2和VLan3（3）PC1 ping PC3 不通PC2ping PC4 不通3、Trunk端口的配置配置交换机上的Trunk端口。
计算机网络实验报告（虚拟局域网）
计算机网络实验报告（虚拟局域网）计算机网络技术实验报告学生学号：学生姓名：专业年级：开课学期：指导教师：一．实验名称虚拟局域网二．实验目的1.掌握在一台交换机上配置VLAN的方法2. 掌握跨交换机配置VLAN的方法三．实验任务1.规划VLAN2.配置交换机的VLAN及端口3.测试网络互联结果四．实验环境及工具Catalyst 2950系列交换机若干台，安装有“超级终端”的计算机若干台。
五．实验记录（1）实验任务1实验时间实验内容实验地点实验人在一台交换机上创建VLAN实验步骤 1.建立VLAN(1).进入VLAN配置模式。
在特权模式下输入“vlan database”，进入VLAN配置模式。
(2).创建VLAN。
在VLAN配置模式下输入“vlan vlan 编号[name]”，创建VLAN。
其中，vlan编号为数字，无可缺少，name为可选项。
(3).退出VLAN配置。
在Switch（vlan）#提示符下输入“exit”，退出VLAN配置。
(4).显示设置的VLAN。
在特权模式下输入“show vlan”,显示设置的VLAN信息。
2.将端口加入VLAN(1).进入配置模式。
在特权模式下输入“configure teriminal”，进入配置模式。
(2).配置指定端口。
在配置模式下输入“interface porttypeslot/port（即端口名）”，对指定端口进行配置，其中端口名由“端口类型+插槽号+端口号”三部分组织。
(3).设置端口访问模式。
在端口配置状态下输入“switchport mode access”，定义端口访问模式。
(4).将接口加入到指定VLAN中。
在端口配置状态下输入“switchport access vlan vlan编号”，将端口加入到指定VLAN中。
(5).退出设置输入“end”,退出端口设置状态。
3.验证VLAN设置在特权模式下输入“show vlan”显示不同的VLAN的信息，即switch#show vlan。
vlan的划分实验报告
vlan的划分实验报告VLAN的划分实验报告引言：虚拟局域网（Virtual Local Area Network，简称VLAN）是一种将物理局域网划分为逻辑上的多个虚拟局域网的技术。
通过VLAN的划分，可以提高网络的安全性、灵活性和管理效率。
本实验旨在通过实际操作，探索VLAN的划分原理和应用。
一、实验目的本次实验的主要目的是了解VLAN的概念、原理和应用，通过实际操作掌握VLAN的划分方法和配置技巧，进一步加深对网络划分和管理的理解。
二、实验环境本次实验使用的实验环境如下：1. 交换机：Cisco Catalyst 2960系列2. 终端设备：PC、服务器等三、实验步骤1. VLAN的创建和配置首先，我们需要在交换机上创建VLAN，并为每个VLAN分配一个唯一的VLAN ID。
在交换机的命令行界面下，输入以下命令创建VLAN：vlan databasevlan 10vlan 20exit上述命令创建了两个VLAN，分别是VLAN 10和VLAN 20。
接下来，我们需要将每个VLAN与相应的端口绑定，以实现VLAN的划分。
输入以下命令配置端口和VLAN的绑定关系：interface fastEthernet 0/1switchport mode accessswitchport access vlan 10exit上述命令将交换机的1号端口配置为VLAN 10的访问端口。
同样地，我们可以配置其他端口和相应的VLAN。
2. VLAN之间的通信在VLAN的划分下，各个VLAN之间是隔离的，需要通过路由器或三层交换机来实现不同VLAN之间的通信。
在本实验中，我们使用三层交换机来实现不同VLAN之间的通信。
首先，我们需要在三层交换机上创建子接口，并为每个子接口配置IP地址。
输入以下命令创建子接口：interface gigabitEthernet 0/1.10encapsulation dot1q 10ip address 192.168.10.1 255.255.255.0exit上述命令创建了一个子接口，将其与VLAN 10关联，并配置了IP地址。
vlan划分实验报告
vlan划分实验报告VLAN划分实验报告引言在计算机网络中，VLAN（Virtual Local Area Network）是一种将局域网划分为多个虚拟网络的技术。
通过VLAN的划分，可以实现不同网络设备之间的隔离和安全性增强。
本实验旨在探究VLAN划分的原理和实际应用，以及通过实验验证VLAN的功能和效果。
一、VLAN的原理VLAN的划分是通过交换机端口的配置来实现的。
传统的局域网是通过物理连接的方式将设备连接到交换机上，而VLAN则通过逻辑上的划分来实现设备之间的隔离。
交换机上的端口可以被配置为不同的VLAN成员，从而实现不同VLAN之间的通信隔离。
二、实验环境本次实验使用了一台交换机和多台计算机。
交换机支持VLAN功能，并且可以通过命令行或者图形界面进行配置。
计算机使用了不同的IP地址和子网掩码，以模拟不同的子网。
三、实验步骤1. 配置交换机首先，我们需要登录交换机的管理界面，进行VLAN的配置。
在配置界面中，我们可以创建新的VLAN，指定VLAN的ID和名称。
然后，我们可以将交换机的端口划分到不同的VLAN中，从而实现设备之间的隔离。
2. 配置计算机在交换机配置完成后，我们需要在计算机上进行相应的配置。
首先，我们需要设置计算机的IP地址和子网掩码，确保计算机位于正确的子网中。
然后，我们需要将计算机的网卡配置为指定的VLAN成员，以便与同一VLAN中的其他设备进行通信。
3. 测试VLAN的功能配置完成后，我们可以进行VLAN功能的测试。
首先，我们可以尝试在同一VLAN中的设备之间进行通信，确保它们可以相互访问。
然后，我们可以尝试在不同VLAN中的设备之间进行通信，验证VLAN的隔离功能。
四、实验结果通过实验，我们发现VLAN的划分可以有效地实现设备之间的隔离。
在同一VLAN中的设备可以相互通信，而不同VLAN中的设备无法直接通信。
这为网络安全提供了一定的保障，可以防止未经授权的访问和攻击。
划分虚拟局域网实验报告
实验六——划分虚拟局域网一、实验目的掌握在交换机上划分虚拟局域网的方法二、实验预习内容1.什么是虚拟局域网？虚拟网络建立在交换技术基础之上，将网络上的节点按工作性质与需要划分成若干个“逻辑工作组”，那么一个逻辑工作组就是一个虚拟网络。
虚拟局域网VLAN建立在局域网交换机之上，它以软件方式实现逻辑工作组的划分与管理，逻辑工作组的站点组成不受物理位置的限制。
2.虚拟局域网的技术原理是什么？虚拟局域网vlan建立在局域网交换机之上，它以软件方式实现逻辑工作组的划分和管理，逻辑工作组的站点组成不受物理位置的限制。
同一逻辑工作组的成员可以不必连接在同一物理网络段上。
只要以太网交换机是互联的，它们既可以链接在同一局域网交换机上，也可以连接到不同局域网交换机上。
当一个站点从一个逻辑工作组转移到另一个逻辑工作组时，只需要通过软件设定，而不需要改变它在网络中的物理位置；当一个站点从一个物理位置移动到另一个物理位置时，只要将该计算机介入另一台交换机，通过交换及软件设置，这台计算机还可以成为原工作组的一员。
同一个逻辑工作组的站点可以分布在不同的物理网段上，但是它们之间的通信就像在同一个物理网段上一样。
3．划分虚拟局域网时常用到哪些交换机配置命令？Switch.> /*用户直行模式提示符Switch.>enable /*进入特权模式Switch.# /*特权模式提示符Switch.# config terminal /*进入配置模式Switch.(config)# /*配置模式提示符Vlan X:：添加第X个虚拟局域网并进入第X个虚拟局域网设置模式Inter fa 0/x：进入第x端口的配置模式Switch access vlan x：将当前端口配置到第X个虚拟局域网Exit：退出当前配置对象模式Switch mode trunk：接口模式从access转换为trunk模式，trunk接口允许所有vlan通过。
vlan划分实验报告
vlan划分实验报告近年来，随着网络技术的发展，企业网络的规模不断扩大，网络管理和安全性也变得越来越重要。
为了更好地管理自己的网络，许多企业已经开始采用虚拟局域网（VLAN）技术，来将不同的用户和设备划分到不同的网络区域中，从而提高网络的管理和安全性。
本文将介绍VLAN划分实验的具体过程和得出的实验结论。
一、实验背景为了更好地理解VLAN技术，我们进行了一系列的VLAN划分实验。
实验采用了三台物理设备，分别为交换机、路由器和计算机，并使用了VLAN Trunking Protocol（VTP）和InterVLAN Routing（IVR）来进行VLAN的划分和通信。
此次实验目的在于探索VLAN技术的应用，研究其对网络管理和安全性的影响，并根据实验结果得出结论。
二、实验过程在开始实验之前，需要进行一些基础配置。
我们首先连接各个物理设备，并配置它们的IP地址、子网掩码、网关等信息，以确保它们能够正常通信。
然后，我们开始进行VLAN的划分。
1. 利用VTP进行VLAN的划分VTP是一种用于在局域网中动态分配VLAN信息的协议。
在我们的实验中，我们使用VTP来划分VLAN。
我们在交换机上创建了三个VLAN，分别为VLAN10、VLAN20和VLAN30。
然后，我们通过使用VTP，将这些VLAN信息自动分配到路由器和其他交换机中。
2. 利用IVR进行VLAN间的通信IVR是一种用于不同VLAN之间通信的技术。
在我们的实验中，我们使用IVR来实现VLAN之间的通信。
我们将路由器的一个物理接口配置为trunk端口，并将它连接到交换机上。
然后，在路由器上设置了三个子接口，它们分别与每个VLAN相关联。
这样一来，不同VLAN之间就可以彼此通信了。
三、实验结论通过完成本次实验，我们得出了以下结论：1. VLAN技术可以增强网络管理和安全性。
通过将不同的用户和设备划分到不同的网络区域中，可以有效地管理网络流量和保护网络信息安全。
实验4.3-虚拟局域网(VLAN)的配置-(写报告)
实验4.3：虚拟局域网（VLAN）的配置实验目的如果一个局域网的规模较大，就很容易发生广播风暴；局域网内的计算机通常都能互相访问，增大了安全隐患。
虚拟局域网技术可以在交换式网络基础上，根据网络上的终端设备属性划分成逻辑工作组，使各逻辑工作组在一定程度上进行隔离。
本实验是对一台交换机上的四个端口进行配置，分别划分到两个VLAN，将四台计算机配置到两个逻辑工作组中。
通过本实验，理解虚拟局域网技术的原理，并掌握基于端口划分VLAN的配置命令。
实验环境运行Windows 2000/2003 Server/XP操作系统的PC机1台；Packet Tracer 5.3网络仿真软件1套；仿真设备CISCO 2960交换机1台、PC机4台、连接线路若干。
实验步骤步骤1用Packet Tracer 5.3构建网络拓扑启动Packet Tracer 5.3，添加1台CISCO 2960交换机、4台PC机。
用直连线将PC0-PC3计算机分别连接到交换机的Fastethernet 0/1-0/4端口上。
网络拓扑图如下图4-25所示。
299图4-25 虚拟局域网配置拓扑图步骤2配置PC机的IP地址、子网掩码鼠标点击网络拓扑图上的PC0，出现PC0的配置窗口，点击Desktop，点击IP Configuration，配置IP地址和子网掩码如下图4-26所示。
300图4-26 PC0的IP地址配置在拓扑图上分别点击另外三台计算机，分别配置IP地址和子网掩码，它们的IP地址分别配置为192.168.1.2，192.168.1.3，192.168.1.4，子网掩码均设为255.255.255.0，默认网关和DNS服务器不设置。
步骤3查询默认VLAN，并检验四台计算机的连通性鼠标点击交换机Switch0，输入enable命令进入特权模式，然后输入show vlan 查询VLAN，如下图4-27所示。
301图4-27 VLAN划分前的默认VLAN可以看到交换机的所有快速以太网端口和吉比特以太网端口都处于默认的虚拟局域网VLAN 1，并处于激活状态。
实验5：虚拟局域网(VLAN)实验
实验五虚拟局域网（VLAN）实验一实验拓扑图虚拟局域网（VLAN）实验拓扑图如下图所示。
二实验内容(1)分别把交换机命名为SWA，SWB。
(2)划分虚拟局域网vlan，井静态地把端口划分到vlan中。
第一，使用两种方法划分vlan。
在全局模式下划分vlan：使用这种方法在SWA交换机上创建三个vlan，分别为：vlan2，vlan3和vlan4，vlan名称可任意定义。
进入vlan database划分vlan：使用这种方法在SWB交换机上创建三个vlan，分别为：vlan2，vlan3和vlan4，vlan名称可任意定义。
第二，按下面的要求把端口静态地划分到vlan啦。
把SWA交换机上的F0/5端口划分到vlan2，F0/6端口划分到vlan3，F0/7端口划分到vlan4里面。
把SWB交换机上的F0/5端口划分到vlan2，F0/6端口划分到vlan3，F0/7端口划分到vlan4里面。
第三，删除vlan信息。
●在SWA交换机上删除vlan2，vlan3信息。
●在SWB交换机上删除vlan2，vlan3信息。
三实验步骤交换机的基本配置：分别把交换机命名为SWA，SWB。
1. SWA的基本配置SWA的基本配置，如下图所示：说明：由于Telnet的需要，交换机己事先对vlan1配置了管理IP地址：10.10.X.254，期中X为组号。
2.SWB的基本配置SWB的基本配置，如下图所示：在进行下面的配置之前，我们可以先测试主机之间的通信情况，发现PC1，PC2，PC3，PC4，PC5，PC6都是互通的。
3.划分vlan和静态地把端口划分到vlan中（1）划分vlanSWA的配置SWB的配置（2）把端口静态地划分到valn中SWA的配置SWB的配置4.查看配置在SWA中运行showv lan或者show vlan brief，会显示vlan配置信息：在SWB中运行show vlan，会显示路由配置信息5.实测VLAN接下来测试一下：我们会发现PCl，PC2，PC3之间都不能互通了，而PC4，PCS，PC6也是不能互通。
虚拟局域网实验报告
虚拟局域网实验报告虚拟局域网实验报告引言：虚拟局域网（Virtual Local Area Network，简称VLAN）是一种将物理上分散的设备通过逻辑上的划分组合成一个逻辑上的局域网的技术。
本实验旨在通过构建虚拟局域网，探索VLAN的原理和应用。
一、实验背景在传统的局域网中，设备之间的通信是基于物理连接的。
然而，当网络规模庞大，设备数量众多时，传统的物理连接方式会带来一系列的问题，如网络拓扑复杂、管理困难等。
而VLAN技术的出现，为网络的管理和维护带来了极大的便利。
二、实验目的本实验的主要目的是：1. 了解VLAN的基本原理和工作机制；2. 掌握VLAN的配置方法；3. 实践VLAN在实际网络环境中的应用。
三、实验环境本次实验所需的硬件和软件环境如下：1. 交换机：使用支持VLAN功能的交换机；2. 计算机：至少两台计算机，作为VLAN的终端设备；3. 虚拟机软件：如VMware Workstation等。
四、实验步骤1. 确定网络拓扑结构：根据实验要求和设备数量，设计合理的网络拓扑结构，包括交换机和终端设备的连接方式。
2. 配置交换机：登录交换机的管理界面，创建VLAN，并将端口划分到相应的VLAN中。
3. 配置终端设备：根据实验需要，配置终端设备的IP地址、子网掩码和网关等信息。
4. 测试连通性：通过ping命令或其他网络测试工具，测试不同VLAN中的设备之间的连通性。
5. 配置VLAN间的互通：根据实验需求，配置交换机的端口间互通，实现不同VLAN之间的通信。
五、实验结果与分析经过以上步骤的实验操作，我们成功地构建了一个虚拟局域网。
通过测试连通性，可以发现不同VLAN中的设备可以相互通信，但不同VLAN之间的设备无法直接通信。
这是因为交换机默认情况下会对不同VLAN的数据进行隔离，需要进一步配置端口间的互通。
六、实验总结通过本次实验，我们深入了解了虚拟局域网的原理和应用。
VLAN技术的出现，使得网络管理和维护更加灵活和高效。
计算机网络实验报告虚拟局域网综合实验
千里之行，始于足下。
计算机网络实验报告虚拟局域网综合实验计算机网络实验报告：虚拟局域网综合实验摘要：本次实验通过搭建虚拟局域网（VLAN），来深入理解并实践计算机网络中的虚拟局域网技术。
通过在网络设备中进行必要的配置，实现虚拟局域网的创建和通信，并通过对实验结果的分析和总结，进一步加深了对计算机网络中虚拟局域网技术的理解。
一、实验目的：通过本次实验，我们的主要目标是学习和掌握虚拟局域网（Virtual Local Area Network，VLAN）技术，并通过实际操作来加深对该技术的理解和掌握。
二、实验环境：1. 硬件环境：实验室中提供的计算机及网络设备。
2. 软件环境：Windows操作系统，网络设备的管理软件。
三、实验原理：虚拟局域网（VLAN）是将一个物理的局域网分割成多个逻辑上的局域网，不同的虚拟局域网之间可以进行互联，并且可以实现不同虚拟局域网之间的隔离。
VLAN的关键技术是虚拟局域网间的通信，其实现方式主要有端口隔离和交换机扩展两种方式。
端口隔离是将交换机上每个端口与一个虚拟局域网进行关联，实现不同虚拟局域网之间的隔离。
而交换机扩展则是将同一个虚拟局域网的所有交换机通过某种方式进行扩展，让不同交换机上的同一个虚拟局域网的主机能够互通。
第1页/共3页锲而不舍，金石可镂。
四、实验步骤：1. 连接网络设备：将计算机与交换机通过网线连接，保证计算机与交换机之间可以正常通信。
2. 配置交换机：通过网络设备管理软件登录交换机，并进行必要的配置。
我们在实验中使用了两个交换机，交换机1和交换机2，分别负责管理两个不同的虚拟局域网。
3. 创建虚拟局域网：在交换机1上创建一个名为VLAN1的虚拟局域网，在交换机2上创建一个名为VLAN2的虚拟局域网。
4. 配置虚拟局域网内主机的IP地址：在每个虚拟局域网中，为主机分配不同的IP地址。
5. 测试虚拟局域网的通信：通过ping命令测试不同虚拟局域网中的主机是否能够相互通信。
实验三 虚拟局域网配置
实验三虚拟局域网配置在当今数字化的时代，网络技术的发展日新月异，虚拟局域网（VLAN）作为一种重要的网络技术，为企业和组织的网络管理带来了诸多便利。
本次实验的主要目的就是深入了解并掌握虚拟局域网的配置方法，通过实际操作来加深对其原理和应用的理解。
虚拟局域网（Virtual Local Area Network，简称 VLAN）是一种将物理网络划分成多个逻辑网络的技术。
它可以在不改变物理拓扑结构的情况下，根据不同的需求将网络中的设备划分到不同的 VLAN 中，从而实现网络的隔离和优化。
在开始实验之前，我们需要准备好以下实验设备和环境：1、若干台支持 VLAN 功能的交换机。
2、若干台计算机。
3、网络连接线若干。
接下来，让我们逐步进行虚拟局域网的配置。
第一步，规划 VLAN 。
首先要明确我们需要划分的 VLAN 数量以及每个 VLAN 所包含的设备。
例如，我们可以将一个公司的网络划分为财务部 VLAN、市场部 VLAN、研发部 VLAN 等。
每个部门的设备将被分配到相应的VLAN 中，以实现部门之间的网络隔离和数据安全。
第二步，连接设备。
将计算机通过网络连接线连接到交换机的端口上。
确保连接稳定，并且设备之间能够正常通信。
第三步，进入交换机的配置模式。
通过控制台或者远程登录的方式，进入交换机的管理界面。
第四步，创建 VLAN 。
在交换机的配置命令中，使用特定的命令来创建 VLAN 。
例如，“vlan 10”表示创建 VLAN 10 。
为每个需要的VLAN 重复此操作。
第五步，将端口分配到 VLAN 。
指定哪些端口属于哪个 VLAN 。
这可以通过将端口设置为特定 VLAN 的访问模式来实现。
比如，“interface GigabitEthernet 0/1”进入端口配置模式，然后“switchport access vlan 10”将该端口分配到 VLAN 10 。
第六步，配置 VLAN 间的通信。
如果需要不同 VLAN 之间进行通信，还需要配置 VLAN 间的路由功能。
局域网实习报告(两篇)
引言：概述：局域网是一种计算机网络，它连接在一个局限的地理范围内。
通过局域网，不同设备可以互相通信和共享资源，提高工作效率和信息交流的速度。
本次实习主要围绕局域网的配置、管理和故障排除展开，目的是提升我们对局域网的理解和能力。
正文内容：1. 设备配置1.1 IP地址配置：通过学习和实践，我了解了IP地址的作用和分类，掌握了如何在局域网中配置和管理IP地址。
我学会了为不同设备分配IP地址段，以及如何设置子网掩码和网关，确保设备能够正确地进行网络通信。
1.2 VLAN配置：VLAN是虚拟局域网的缩写，它可以将局域网划分成多个逻辑上的子网。
在实习中，我学习了如何配置交换机和路由器以支持VLAN，根据不同部门或功能的需求，将设备划分到不同的虚拟子网中，实现网络资源的灵活管理和控制。
1.3 交换机和路由器配置：交换机和路由器是局域网中最重要的网络设备。
通过实习，我学会了如何配置交换机的端口和VLAN，并了解了交换机中的广播和环路问题；同时，我也了解了路由器的基本功能和配置，学会了如何设置静态路由和动态路由协议，以实现数据的转发和路由选择。
2. 设备管理2.1 网络设备的监控和维护：在实习期间，我掌握了一些常用的网络设备监控和维护工具，例如SNMP协议和Ping命令，可以通过它们来监测网络设备的状态和性能。
在遇到故障或异常情况时，我学会了如何使用这些工具来定位和解决问题，确保网络的稳定性和可靠性。
2.2 设备配置的备份与恢复：为了避免配置丢失或设备损坏导致的数据丢失，我学会了将网络设备的配置进行定期备份，并学习了如何在需要时恢复备份的配置。
这样可以保证网络设备的可靠性和一致性，并提供快速的恢复和修复能力。
2.3 安全策略的制定与实施：在网络安全方面，我学习了如何制定和实施安全策略，包括防火墙的配置、访问控制列表（ACL）的使用和网络流量监控等。
这些措施可以有效地保护局域网免受恶意攻击和未经授权的访问。
3. 故障排除3.1 网络故障的诊断与定位：通过实习，我学习了如何使用网络故障排除工具和命令，例如ping、traceroute和Wireshark等，以诊断和定位网络故障。
计算机网络实验：虚拟局域网VLAN实验报告
实验报告课程名称：计算机网络基础实验项目：虚拟局域网VLAN专业班级：信息系统与信息管理602班姓名： ****** 学号： *****指导教师：***老师成绩：日期：第一部分：交换机端口隔离.【实验名称】交换机端口隔离.【实验目的】理解Port Vlan的配置，了解VLAN的原理，熟练掌握交换机端口隔离划分虚拟局【背景描述】假设此交换机是宽带小区城域网中的一台楼道交换机,住户PC1连接在交换机的fa0/5口;住户PC2连接在交换机的fa0/15口，住户pc3连接在fa0/1口.现要实现各家各户的端口隔离. 【实现功能】通过PORT VLAN实现本交换机端口隔离. （通过虚拟局域网技术可以隔离网络风暴，提高网络的性能，降低无用的网络开销。
并能提高网络的安全性,保密性。
）【实现拓扑】【实验设备】S2126G 1台、PC机6台、直连线6条【实验步骤】步骤1.搭建一个小型局域网的拓扑，使得一台可网管的交换机，通过普通快速以太网端口f0/1、f0/2、f0/10与多台PC，使用直连线相连接。
并给三台PC机配置IP，要求所有IP属于同一个网段。
保证三台PC两两之间互相能够ping通。
截图于此switchA#configure terminal !进入交换机全局配置模式switchA(config)#vlan 2 ！创建VLAN2switchA(config-vlan)#name wxk01 ！将其命名为wxk01switchA(config-vlan)#exit!退出VLAN 01switchA(config)#vlan 3 ！创建VLAN 02switchA(config-vlan)#name wxk02 ！将其命名为wxk02switchA(config-if)#exit验证测试使用命令show vlan和show running-config查看与刚才有何不同。
switchA#show vlan步骤2.将接口分配到VLAN.switchA(config)#interface fa0/1 ！进入fa0/1的接口配置模式。
实验4.3-虚拟局域网(VLAN)的配置-(写报告)
实验 4.3-虚拟局域网(VLAN)的配置-(写报告)实验4.3：虚拟局域网（VLAN）的配置实验目的如果一个局域网的规模较大，就很容易发生广播风暴；局域网内的计算机通常都能互相访问，增大了安全隐患。
虚拟局域网技术可以在交换式网络基础上，根据网络上的终端设备属性划分成逻辑工作组，使各逻辑工作组在一定程度上进行隔离。
本实验是对一台交换机上的四个端口进行配置，分别划分到两个VLAN，将四台计算机配置到两个逻辑工作组中。
通过本实验，理解虚拟局域网技术的原理，并掌握基于端口划分VLAN的配置命令。
实验环境运行Windows 2000/2003 Server/XP操作系统的PC机1台；Packet Tracer 5.3网络仿真软件1套；仿真设备CISCO 2960交换机1台、PC机4台、连接线路若干。
实验步骤步骤1 用Packet Tracer 5.3构建网络拓扑启动Packet Tracer 5.3，添加1台CISCO 2960交换机、4台PC机。
用直连线将PC0-PC3计算机分别连接到交换机的Fastethernet 0/1-0/4端口上。
网络拓扑图如下图4-25所示。
299图4-25 虚拟局域网配置拓扑图步骤2 配置PC机的IP地址、子网掩码鼠标点击网络拓扑图上的PC0，出现PC0的配置窗口，点击Desktop，点击IP Configuration，配置IP地址和子网掩码如下图4-26所示。
300图4-26 PC0的IP地址配置在拓扑图上分别点击另外三台计算机，分别配置IP地址和子网掩码，它们的IP地址分别配置为192.168.1.2，192.168.1.3，192.168.1.4，子网掩码均设为255.255.255.0，默认网关和DNS服务器不设置。
步骤3 查询默认VLAN，并检验四台计算机的连通性鼠标点击交换机Switch0，输入enable命令进入特权模式，然后输入show vlan查询VLAN，如下图4-27所示。
虚拟局域网实验报告
#### 一、实验目的1. 理解虚拟局域网（VLAN）的基本概念和作用。
2. 掌握VLAN的配置方法，包括VLAN的创建、端口划分、VLAN间路由配置等。
3. 熟悉VLAN在提高网络安全性、优化网络性能方面的应用。
#### 二、实验环境1. 设备：两台三层交换机（如华为S5700）、一台路由器、若干台PC机。
2. 软件：Packet Tracer仿真软件。
#### 三、实验步骤##### 步骤一：创建VLAN1. 进入第一台三层交换机的系统视图。
2. 使用以下命令创建VLAN 10和VLAN 20：```system-viewvlan 10name VLAN10vlan 20name VLAN20```##### 步骤二：端口划分1. 将连接到第一台交换机的PC机分配到VLAN 10，将连接到第二台交换机的PC 机分配到VLAN 20。
```interface GigabitEthernet0/0/1port link-type accessport default vlan 10``````interface GigabitEthernet0/0/2port link-type accessport default vlan 20```##### 步骤三：配置VLAN间路由1. 在路由器上配置VLAN间路由，实现VLAN 10和VLAN 20之间的通信。
```ip route 10.0.0.0 255.255.255.0 192.168.1.2ip route 20.0.0.0 255.255.255.0 192.168.2.2```##### 步骤四：测试VLAN间通信1. 在VLAN 10的PC上ping VLAN 20的PC，观察是否能够成功通信。
```ping 192.168.2.2```2. 在VLAN 20的PC上ping VLAN 10的PC，观察是否能够成功通信。
```ping 192.168.1.2```#### 四、实验结果与分析##### 结果1. 成功创建VLAN 10和VLAN 20。
虚拟局域网实训报告模板_图文
计算机网络基础课程实训报告班级：计算机应用14（1）班姓名：实训项目：完成日期：一、实训目的：虚拟局域网划分实验二、实训要求：1、在思科模拟软件中，建立3个2950交换机组成的虚拟局域网，名字分别为：VLAN1~VLAN3；2、将3个实体局域网分别设置IP地址。
3、将3个实体局域网中的电脑分别划归到三个虚拟局域网中。
4、进行连通测试。
5、写出实训报告。
实训步骤如下：过程和结果：一、拓扑结构图：二、电脑IP配置：（1）vlan1内的三台电脑IP地址：网络号：192.168.1.0/24；IP:192.168.1.1~192.168.1.3 掩码：255,255,255,0 （2）vlan2内的三台电脑IP地址：网络号：192.168.2.0/24；IP:192.168.2.1~192.168.2.3 掩码：255,255,255,0 （1）vlan3内的三台电脑IP地址：网络号：192.168.3.0/24；IP:192.168.3.1~192.168.3.3 掩码：255,255,255,0 三、交换机配置过程：第一个交换机添加vlan过程：命令过程：Switch>enableSwitch#configure terminalEnter configuration commands, oneper line. End with CNTL/Z.Switch(config)#vlan 2Switch(config-vlan)#name vlan2Switch(config-vlan)#exitSwitch(config)#vlan 3Switch(config-vlan)#name vlan3Switch(config-vlan)#exitSwitch(config)#第二个交换机配置vlan过程：同上第三个交换机配置vlan过程：同上三、划分VLAN过程：（1）把连接交换机1的第一个端口的第一台电脑Ip地址：192.168.1.1，255.255.255.0）划分到Vlan1中。
实验六虚拟局域网VLAN(一)实验报告
实验六虚拟局域网VLAN （一）实验报告一．交换机端口隔离1.实验名称交换机端口隔离。
2.实验目的理解 Port Vlan 的配置。
3.实验步骤步骤 1. 在未划 VLAN 前两台 PC 互相 PING 可以通。
步骤 2. 将接口分配到VLAN 。
步骤 3. 两台 PC 互相 PING 不通。
二．跨交换机实现VLAN1.实验名称跨交换机实现 VLAN 。
2.实验目的理解 VLAN 如何挂交换机实现。
3.实验步骤步骤 1. 在交换机SwitchA 上创建 Vlan 10 ，并将 0/5 端口划分到Vlan 10 中。
步骤 2. 在交换机SwitchA 上创建 Vlan 20 ，并将 0/15 端口划分到Vlan 20 中。
步骤 3. 在交换机 SwitchA 上将与 SwitchB 相连的端口（假设为 0/24 端口）定义为tagvlan 模式。
步骤 4. 在交换机 SwitchB 上创建 Vlan 10 ，并将 0/5 端口划分到Vlan 10 中。
步骤 5. 在交换机 SwitchB 上将与 SwitchA 相连的端口（假设为 0/24 端口）定义为tagvlan 模式。
步骤 6. 验证 PC1 与 PC3 能互相通信，但PC2 与 PC3 不能互相通信。
三．实验总结本次试验分为两个试验。
交换机端口隔离以及跨交换机实现VLAN 。
通过试验中实际的操作，形象的理解了Port Vlan 的配置和理解VLAN 如何挂交换机实现。
实验一通过划分 Port Vlan 实现交换端口隔离，实验二在同一Vlan 里的计算系统能跨交换机进行相互通信，而在不同 Vlan 里的计算机系统不能进行相互通信，需要注意的是，两台交换机之间相连的端口应该设置为 tag vlan 模式。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验六——划分虚拟局域网
一、实验目的
掌握在交换机上划分虚拟局域网的方法
二、实验预习内容
1.什么是虚拟局域网？
虚拟网络建立在交换技术基础之上，将网络上的节点按工作性质与需要划分成若干个“逻辑工作组”，那么一个逻辑工作组就是一个虚拟网络。
虚拟局域网VLAN建立在局域网交换机之上，它以软件方式实现逻辑工作组的划分与管理，逻辑工作组的站点组成不受物理位置的限制。
2.虚拟局域网的技术原理是什么？
虚拟局域网vlan建立在局域网交换机之上，它以软件方式实现逻辑工作组的划分和管理，逻辑工作组的站点组成不受物理位置的限制。
同一逻辑工作组的成员可以不必连接在同一物理网络段上。
只要以太网交换机是互联的，它们既可以链接在同一局域网交换机上，也可以连接到不同局域网交换机上。
当一个站点从一个逻辑工作组转移到另一个逻辑工作组时，只需要通过软件设定，而不需要改变它在网络中的物理位置；当一个站点从一个物理位置移动到另一个物理位置时，只要将该计算机介入另一台交换机，通过交换及软件设置，这台计算机还可以成为原工作组的一员。
同一个逻辑工作组的站点可以分布在不同的物理网段上，但是它们之间的通信就像在同一个物理网段上一样。
3．划分虚拟局域网时常用到哪些交换机配置命令？
Switch.> /*用户直行模式提示符
Switch.>enable /*进入特权模式
Switch.# /*特权模式提示符
Switch.# config terminal /*进入配置模式
Switch.(config)# /*配置模式提示符
Vlan X:：添加第X个虚拟局域网并进入第X个虚拟局域网设置模式
Inter fa 0/x：进入第x端口的配置模式
Switch access vlan x：将当前端口配置到第X个虚拟局域网
Exit：退出当前配置对象模式
Switch mode trunk：接口模式从access转换为trunk模式，trunk接口允许所有vlan通过。
End:退出配置模式
三、实验内容
某一公司内财务部、销售部的PC 通过2 台交换机实现通信；要求财务部和销售部的PC 可以互通，但为了数据安全起见，销售部和财务部需要进行互相隔离，现要在交换机上做适当配置来实现这一目标。
四、实验步骤
1.打开Cisco Packet Tracer软件
2.选择两个交换机，用交叉线连接它们各自的第24的端口;
3.选择4个主机，将它们两个一组分别连到两个交换机上，再将4台主机从左至右依次命名为销售1，财务1，销售2，财务2.
4.设置四个主机的IP地址，分别为：192.168. 1.2；192.168.1.3；192.168.1.4；192.168.1.5它们的子网掩码皆为25
5.255.255.0；它们的默认网关为192.168.1.1。
5.命令行设置：点击一个交换机，先按两次回车键，再依次写入en, conf t, vlan 2, exit，vlan 3 , exit , inter fa 0/1, switch access vlan 2,exit, inter fa 0/2, switch access vlan 3,exit, inter fa 0/24,switch mode truck。
点击另一个交换机，写入同样的步骤就可。
6.点击财务1主机，用PING命令PING销售1主机，再PING财务2主机，若前者无法连接，后者能够连接在，则虚拟局域网划分成功。
反之，则失败。
五．实验过程中出现的问题
1. Cisco Packet Tracer软件未汉化，无法熟练使用。
2．未记住销售与财务主机端口号，导致划分局域网时出现混乱。
六、实验总结
1.要多次使用Cisco Packet Tracer软件才能熟练使用软件。
2.每一个步骤完成后都要输入exit退出。
3.做实验时要仔细认真，每一步都要仔细，不能出错。
