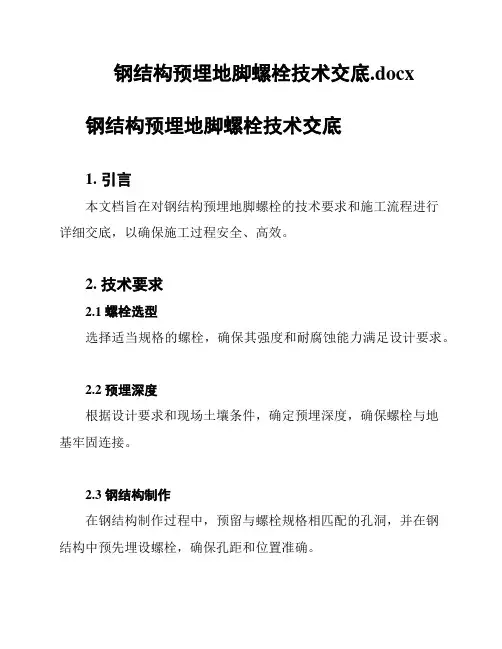

钢结构预埋地脚螺栓技术交底.docx

工程名称国网襄阳供电公司检修公司生产

用房

交底部位基础预埋地脚螺栓

工程编号日期2016年1月20日底内容：

一、施工准备：

1、主要机具：

水平仪、小白线和钢卷尺、经纬仪、水准仪、电焊机、铁锤。

2、作业条件：

（1）为保证施工质量和最大缩短工期，拿到图纸后要认真审核，确定每个部位所需要，检查锚栓的位置与基础柱中的钢筋是否交叉及有无其它施工矛盾。

（2）待基础钢筋绑扎加固完成检验合格后，加固地脚螺栓。

（3）定位钢板进场后要逐一检查定位钢板的孔位、孔径，不满足要求的，一律不得使用。

（4）安排夜间施工时，应有足够的照明设施，并要合理安排安装顺序，已进入场地的锚栓做好保护工作。

（5）在施工中应该注意在绑扎承台钢筋完毕后，穿基梁钢筋前预下螺栓，以保证施工方便。

二、操作工艺

1、工艺流程：

确定预埋锚栓型号→轴线定位→定位板安装加固→放置螺栓组→地脚螺栓固定→锚栓防护→位置复核→浇筑混凝土

2、施工流程、要点

（1）螺栓要求丝扣均匀、螺纹长度，外漏尺寸及垂直度等满足设计要求及规范要求。螺栓进场后由材料员和质检员进行验收，检查螺栓出厂合格证、实验报告、规格、尺寸、数量、丝扣长度是否符合设计要求，验收合格后按规格码放整齐，并做好标识。

（2）轴线定位、标高确定

按照施工图纸要求，在柱墩预埋地脚螺栓处，需进行轴线放线定位，以确定定位板的位置，从而确定螺栓的地位点。

（3）定位板加固

为保证螺栓的安装精度，采用定位板来确定螺栓位置的方法，根据设计要求，提前预制螺栓定位板，安装前复核定位板上螺栓孔的相对位置是否符合设计和施工要求，检查合格后，在定位板上画十字丝并根据定位轴线确定定位板的位置，从而螺栓孔的位置得以确定。

（4）安装螺栓组

将地脚螺栓预先放入短柱内，插入定位模板预留孔内，将螺杆上部用螺帽上下固定，并边拧边校核单组螺栓的相互尺寸，并调节螺栓的水平标高和垂直度。

（5）地脚螺栓的固定

第一步固定：待调整好螺栓的标高和垂直度并符合要求后，用短钢筋头焊接脚撑，与基础底板钢筋焊接加固螺栓防止其下沉。

第二步固定：用短钢筋采用十字交叉的方式交叉焊接加固螺栓与短柱的定位箍筋，防止螺栓在浇筑混凝土时偏位，加固完后复核螺栓的标高和垂直度。

（6）加固完成符合合格后，对螺栓外漏丝扣进行保护，保护方法采用专业的塑料缠裹外漏丝扣，并用胶带粘劳，防止螺栓丝扣在浇筑混凝土时受污染收到腐蚀。

工程名称国网襄阳供电公司检修公司生产

用房

交底部位基础预埋地脚螺栓

工程编号日期2016年1月20日（7）以上程序完成后用校准后的经纬仪调整、复核各个螺栓组的整体平面位置尺寸，经检查尺寸精度符合要求后，将定位钢板和所有螺母取出。

三、质量标准地脚螺栓组尺寸

1、保证项目：

允许偏差项目，见表1-1。

表1-1地脚螺栓组精度要求：

地脚螺栓组尺寸精度允许偏差

序号项目允许偏差（㎜）检验方法

1 整体平面位置

2 用经纬仪检查

2 高度尺寸 2 用水平仪检查

3 垂直度 1 用铅垂线检查

锚栓大样图
