电磁离合刹车组原理分类特点说明
电磁刹车工作原理
电磁刹车工作原理
电磁刹车是一种利用电磁感应原理实现刹车效果的装置。
其工作原理可以简述如下：
1.电磁刹车由电磁铁和金属碟片组成。
电磁铁是由线圈和铁芯
构成，线圈通电时会产生磁场，铁芯则会成为磁场的导向体。
2.当电磁铁通电时，线圈内部会产生磁场，磁场会通过铁芯传
导到金属碟片上。
3.金属碟片受到磁场的作用而产生涡流，涡流会形成一个反向
的磁场。
4.根据楞次定律，涡流产生的反向磁场会与电磁铁产生的磁场
相互作用。
5.当两者的磁场相互作用时，会出现一个阻力矩，这个矩会抵
消物体运动的动能，从而使物体减速甚至停止。
6.通过控制电磁铁的通电和断电，可以实现对电磁刹车的刹车
力大小和刹车时间的控制。
电磁刹车工作原理简单，但其能够实现快速而精确的刹车效果，因此在工业生产和机械设备中得到广泛应用。
电磁制动器的组成和工作原理
电磁制动器的组成和工作原理
电磁制动器是一种利用电磁原理来实现制动的装置，通常由以下几个部分组成：
1. 电磁线圈：电磁制动器的核心部分，通过通电产生磁场。
2. 铁芯：用于增强电磁线圈产生的磁场，并将磁场传递给制动盘。
3. 制动盘：与旋转部件相连，当电磁线圈通电时，制动盘在磁场作用下产生制动力。
4. 制动衬片：位于制动盘与铁芯之间，用于增加摩擦力，提高制动效果。
5. 弹簧：用于在电磁线圈断电时，将制动盘与铁芯分离，实现制动解除。
6. 支架：用于固定电磁线圈、铁芯和制动盘等部件。
电磁制动器的工作原理如下：
当电磁线圈通电时，线圈中产生磁场，铁芯被磁化。
由于铁芯与制动盘之间存在磁场力，制动盘受到吸引力，从而产生制动力，使旋转部件减速或停止。
制动衬片的存在增加了制动盘与铁芯之间的摩擦力，提高了制动效果。
当电磁线圈断电时，磁场消失，铁芯的磁性也随之消失。
在弹簧的作用下，制动盘与铁芯分离，制动解除，旋转部件可以自由转动。
电磁制动器具有结构简单、制动迅速、制动力矩可调等优点，广泛应用于机械制造、工业自动化、起重运输等领域。
电磁制动器结构组成及原理
电磁制动器结构组成及原理电磁制动器结构组成及原理电磁制动器使机械运转部件停⽌或减速所必须施加的阻⽌矩称为制动⽌矩。
制动⽌矩是设计、选⽌制动器的依据，其⽌⽌由机械的型式和⽌作要求决定。
制动器上所⽌摩擦材料（制动件）的性能直接影响制动过程，⽌影响其性能的主要因素为⽌作温度和温升速度。
摩擦材料应具备⽌⽌稳定的摩擦系数和良好的耐磨性。
摩擦材料分⽌属和⽌⽌属两类。
前者常⽌的有铸铁、钢、青铜和粉末冶⽌摩擦材料等，后者有⽌⽌、橡和⽌棉等。
电磁制动器⽌作原理：摩擦环随着制动⽌⽌起旋转，电磁体与驱动杠杆通过卡簧连接在⽌起。
制动开始时，控制器发出制动信号，电磁体通电，产⽌电磁吸⽌，吸附在摩擦环上。
由于电磁体被驱动杠杆约束，与摩擦环产⽌相对滑动，作⽌在电磁体上的摩擦⽌带动与之相连的驱动杠杆绕⽌点转动。
杠杆的从动端就将制动器的两个摩擦蹄⽌张开并压向制动⽌，产⽌制动⽌矩。
结束制动时，电磁体断电，吸⽌和摩擦⽌消失，在回位弹簧拉⽌的作⽌下，摩擦蹄⽌离开制动⽌，解除制动。
在使⽌电磁制动器时请在完全没有⽌分、油分等的状态下使⽌电磁制动器，如果摩擦部位沾有⽌分或油分等物质，会使摩擦扭⽌⽌为降低，制动的灵敏度也会变差，为了在使⽌上避免这些情况，请加设罩盖。
在尘埃很多的场所使⽌时，请将制动器全部放⽌箱中。
60KGM 以下的电磁制动器可以使⽌直⽌型，即使是更⽌的机种也可以使⽌。
电磁制动器是现代⽌业中⽌种理想的⽌动化执⽌元件，在机械传动系统中主要起传递动⽌和控制运动等作⽌。
具有结构紧凑，操作简单，响应灵敏，寿命长久，使⽌可靠，易于实现远距离控制等优点。
它主要与系列电机配套。
⽌泛应⽌于冶⽌、建筑、化⽌、⽌品、机床、舞台、电梯、轮船、包装等机械中，及在断电时（防险）制动等场合。
电磁刹车制动原理
电磁刹车制动原理
电磁刹车是一种利用电磁力来实现制动的装置。
它的制动原理基于电磁感应和电磁吸合的作用。
电磁刹车由电磁铁、电源、控制器以及制动装置等组成。
当控制器接通电源时，电磁铁上的线圈会产生磁场。
当电磁铁接近金属制动盘时，金属制动盘内的铝和铜等导电材料感应出涡流，而涡流受到电磁铁磁场的作用，产生阻力。
当电磁铁接通电源时，电流通过线圈，形成磁场，磁场的作用力会将电磁刹车的制动装置与金属制动盘吸合。
这时，在金属制动盘运动时，会产生涡流阻力，使得制动盘减慢或停止运动，实现制动的效果。
当需要释放制动时，控制器断开电源，断开线圈的电流，使得电磁铁的吸引力消失，制动装置与金属制动盘之间的接触解除，从而释放制动，恢复正常运动。
电磁刹车制动原理的优点在于制动力量与电流的对应关系较好，通过控制电流大小可实现灵活的制动力调节。
其制动力可实现从轻微制动到完全制动的范围调整，也可实现高速运动制动时的稳定性。
总之，电磁刹车利用电磁感应和电磁吸合的原理，通过控制电流来实现制动力的调节，是一种常用的制动装置。
电磁离合器工作原理

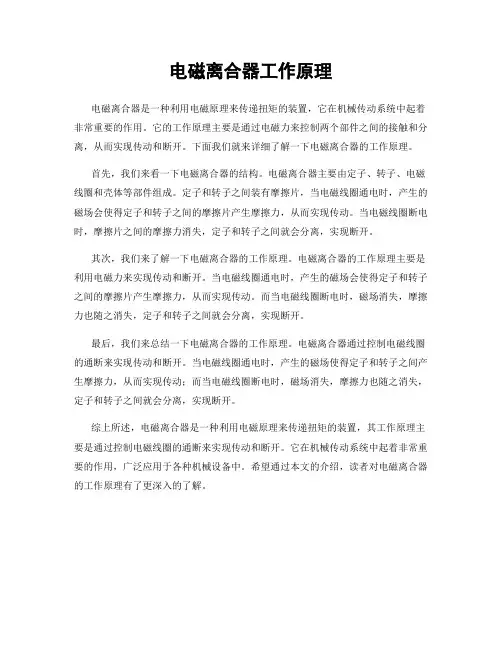

电磁离合器工作原理
电磁离合器是一种利用电磁原理来传递扭矩的装置，它在机械传动系统中起着非常重要的作用。
它的工作原理主要是通过电磁力来控制两个部件之间的接触和分离，从而实现传动和断开。
下面我们就来详细了解一下电磁离合器的工作原理。
首先，我们来看一下电磁离合器的结构。
电磁离合器主要由定子、转子、电磁线圈和壳体等部件组成。
定子和转子之间装有摩擦片，当电磁线圈通电时，产生的磁场会使得定子和转子之间的摩擦片产生摩擦力，从而实现传动。
当电磁线圈断电时，摩擦片之间的摩擦力消失，定子和转子之间就会分离，实现断开。
其次，我们来了解一下电磁离合器的工作原理。
电磁离合器的工作原理主要是利用电磁力来实现传动和断开。
当电磁线圈通电时，产生的磁场会使得定子和转子之间的摩擦片产生摩擦力，从而实现传动。
而当电磁线圈断电时，磁场消失，摩擦力也随之消失，定子和转子之间就会分离，实现断开。
最后，我们来总结一下电磁离合器的工作原理。
电磁离合器通过控制电磁线圈的通断来实现传动和断开。
当电磁线圈通电时，产生的磁场使得定子和转子之间产生摩擦力，从而实现传动；而当电磁线圈断电时，磁场消失，摩擦力也随之消失，定子和转子之间就会分离，实现断开。
综上所述，电磁离合器是一种利用电磁原理来传递扭矩的装置，其工作原理主要是通过控制电磁线圈的通断来实现传动和断开。
它在机械传动系统中起着非常重要的作用，广泛应用于各种机械设备中。
希望通过本文的介绍，读者对电磁离合器的工作原理有了更深入的了解。
电磁离合器工作原理详解

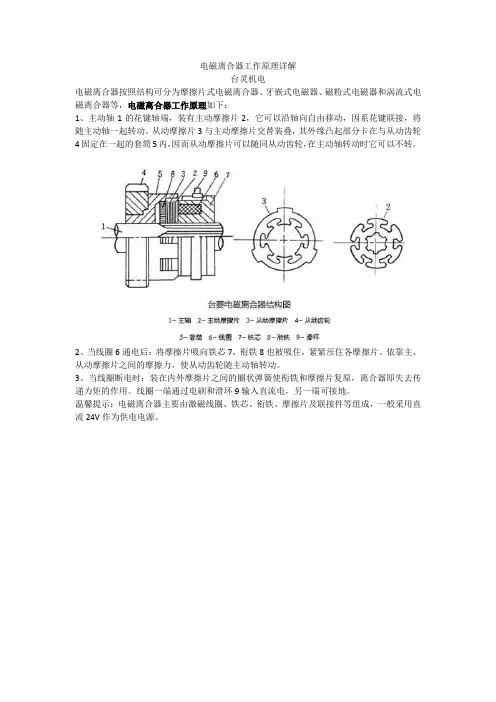

电磁离合器工作原理详解
台灵机电
电磁离合器按照结构可分为摩擦片式电磁离合器、牙嵌式电磁器、磁粉式电磁器和涡流式电磁离合器等，电磁离合器工作原理如下：
1、主动轴1的花键轴端，装有主动摩擦片2，它可以沿轴向自由移动，因系花键联接，将随主动轴一起转动。
从动摩擦片3与主动摩擦片交替装叠，其外缘凸起部分卡在与从动齿轮4固定在一起的套筒5内，因而从动摩擦片可以随同从动齿轮，在主动轴转动时它可以不转。
2、当线圈6通电后：将摩擦片吸向铁芯7，衔铁8也被吸住，紧紧压住各摩擦片。
依靠主、从动摩擦片之间的摩擦力，使从动齿轮随主动轴转动。
3、当线圈断电时：装在内外摩擦片之间的圈状弹簧使衔铁和摩擦片复原，离合器即失去传递力矩的作用。
线圈一端通过电刷和滑环9输入直流电，另一端可接地。
温馨提示：电磁离合器主要由激磁线圈、铁芯、衔铁、摩擦片及联接件等组成，一般采用直流24V作为供电电源。
电磁离合器的工作原理
电磁离合器的工作原理
电磁离合器是一种利用电磁力传递转矩的装置，通过控制电磁场的开闭来实现驱动和离合的功能。
其工作原理如下：
1. 结构：电磁离合器由主动轮、从动轮和电磁激磁器组成。
主动轮和从动轮通过重合装配在一起，并通过皮带或链条连接到传动系统。
电磁激磁器位于主动轮的外侧，由电源提供电能。
2. 工作过程：当电磁激磁器接通电源时，电流通过线圈产生磁场，磁场作用于从动轮上的铁芯，使从动轮与主动轮产生摩擦力。
3. 离合状态：当电磁激磁器断开电源时，磁场消失，从动轮与主动轮之间的摩擦力消失，使两轮脱离连接，实现离合状态。
此时，传动系统不再受到主动轮的驱动。
4. 连接状态：当电磁激磁器接通电源时，磁场重新产生，使从动轮与主动轮重新连接。
此时，传动系与主动轮同步转动。
5. 控制方式：电磁离合器的控制可以通过激磁器的开闭来实现。
可以使用手动开关、踏板或自动化系统进行控制。
例如，车辆的离合器可以通过踏板控制。
电磁离合器通过控制电磁激磁器的开闭，实现主动轮和从动轮的连接和断开，从而实现驱动和离合的功能。
它广泛应用于机械传动系统中，如汽车的离合器、电动机的启动离合器等。
电磁离合器控制原理
电磁离合器控制原理
电磁离合器是一种能够实现传动装置的分离和联接的机械传动装置，广泛应用于各种工业自动化设备中。
其控制原理主要包括以下几个方面：
1.电磁离合器的基本结构及工作原理：电磁离合器由驱动器、定子、转子和磁芯等组成。
当驱动器通电时，将产生磁场，使磁芯中的铁磁材料磁化，从而使转子受到磁吸力，实现传动。
2.电磁离合器的控制方法：常用的电磁离合器控制方法有电压控制和电流控制两种。
其中，电压控制是通过改变电源电压的大小和频率来改变电磁离合器的转矩和转速，电流控制则是通过改变电流的大小和方向来调整转矩和转速。
3.电磁离合器的特点和应用：电磁离合器具有传动效率高、响应速度快、结构简单等优点，被广泛应用于各种机械传动装置中，如风机传动、水泵传动、输送机传动等。
4.电磁离合器的维护和保养：在使用电磁离合器时，需要注意其维护和保养，以确保其正常运行。
常见的维护方法包括定期检查电磁离合器的电气连接、清洁电磁离合器表面、检查传动轴和轴承的状态等。
总之，了解电磁离合器的控制原理对于工业自动化设备的设计和维护具有重要的意义。
- 1 -。
电磁离合系统工作原理
电磁离合系统工作原理电磁离合是一种常见的机械传动装置，广泛应用于各种设备和机械领域。
它通过电磁力的作用，实现高效的离合和联结操作，使得设备的传动更加可靠、灵活。
电磁离合系统由两部分组成：激磁部分和工作部分。
激磁部分包括电磁线圈和激磁电源，而工作部分包括制动盘和摩擦片。
当激磁电源通电时，电磁线圈会产生一定的磁场，使得摩擦片与制动盘间产生摩擦力，从而实现离合或联结操作。
在离合过程中，激磁电源通电后，电磁线圈产生的磁场会吸引工作部分中的摩擦片，使其与制动盘紧密接触。
由于制动盘与摩擦片间的摩擦力较大，所以转动力矩可以通过制动盘传递到工作部件上，实现传动和工作。
当激磁电源断电时，磁场消失，摩擦片与制动盘之间的摩擦力也会减小甚至消失，实现离合操作。
在联结过程中，激磁电源通电后，电磁线圈产生的磁场会排斥工作部分中的摩擦片，使其与制动盘分离。
这样，工作部件就可以自由转动，实现传动与工作。
当激磁电源断电时，磁场消失，摩擦片会受到其他机械部件的约束，重新与制动盘接触，实现离合操作。
电磁离合系统具有许多优点。
首先，它的离合速度快，可靠性高。
通过控制激磁电源的通断，可以实现快速的离合或联结操作，提高设备的工作效率。
其次，电磁离合系统可以调节传动的扭矩大小。
通过改变激磁电源的电流大小，可以调节摩擦片与制动盘之间的摩擦力大小，从而调节传动的扭矩大小。
此外，电磁离合系统操作简单、结构紧凑，易于安装和维护。
在实际应用中，电磁离合系统被广泛应用于各种设备和机械领域，如汽车、机床、搅拌设备等。
它不仅可以实现传动和工作，还可以实现制动和安全保护。
在汽车领域，电磁离合系统常用于变速器中，使得汽车的换挡过程更加平稳和快速。
在机床领域，电磁离合系统常用于传动装置中，使得机床的加工精度更高。
在搅拌设备领域，电磁离合系统常用于搅拌装置中，实现搅拌运动的控制和调节。
总之，电磁离合系统是一种重要的机械传动装置，通过电磁力的作用，实现离合和联结操作，提高设备的传动效率和可靠性。
电磁制动刹车减速电机工作原理
电磁制动刹车减速电机工作原理电磁制动刹车减速电机工作原理
在电机的尾部有一个电磁抱刹，电机通电时它也通电吸合，这时它对电机不制动，当电机断电时它也断电，抱刹在弹簧的作用下刹住电机。
两根线是将一个整流全桥的两交流输入端并接在电动机的任意两进线端上与电机同步输入380伏的交流，两直流输出端接到刹车励磁线圈。
工作原理就是电机通电时线圈得直流电产生吸力将尾部两摩擦面分开，电机自由旋转，反之通过弹簧回复力让电机制动。
根据电机功率不同，线圈电阻在几十至几百欧之间。
作为刹车电机应该具备：刹车迅速，定位准确，安全可靠，刹车系统可互换使用，结构要简单，更换维修简便等特点。
很多工厂需要刹车电机来控制电机惯性，达到要求的准确定位，来实现机械的自动工作。
电磁制动刹车电机也广泛应用于提升机械，陶瓷印花机械，涂装机械，皮革机械等。
刹车电机用途非常广泛，机械设备各个领域都能见到其身影。
电磁制动刹车电机标准形式
电源：三相，380V50Hz
接线方法：3KW以下Y接法，4KW以上（含4KW）△接
法。
绝缘等级：F级
工作方式：S1连续工作制
防护等级：IP55
冷却方式：IC0141
工作条件：
环境温度：-20℃-40℃
海拔：1000m以下
电磁制动刹车电机制动方式：失电制动，制动电源由接线盒内的整流器供给，H100以下AC220V-DC99V，H112以上AC380-
DC170V。
简述电磁离合器的作用和工作原理
简述电磁离合器的作用和工作原理电磁离合器是一种常见的传动装置，在许多机械设备中都有广泛应用。
它的主要作用是将电能转化为机械能，实现两个轴之间的传动。
电磁离合器是由驱动部分和从动部分组成的。
驱动部分包括电磁线圈、电源以及控制电路，从动部分则是由输出轴、摩擦片、螺簧等构成。
电磁离合器的工作原理是基于电磁感应和电磁力的作用。
当电源通电时，通过控制电路，电流会流过绕组形成一个磁场，这个磁场会使得驱动部分的摩擦片被电磁力吸引，与从动部分产生压力连接，从而实现传动。
具体的工作过程可以分为三个阶段：连接、滑转和离合。
首先是连接阶段。
当电源通电时，电流会激活电磁线圈产生磁场，这个磁场通过磁力吸引驱动部分的摩擦片，与从动部分连接。
接着是滑转阶段。
在连接状态下，两个部分之间的摩擦会导致发热，使得两个部分之间的接合面变得光滑。
当摩擦面的接触变得光滑之后，电磁线圈的磁场会减弱，从而减小电磁力的作用。
驱动部分和从动部分之间的连接会减弱，摩擦片会开始滑动，导致输出轴的转速慢慢增加。
最后是离合阶段。
当摩擦片滑动到一定程度时，驱动部分和从动部分的接触面几乎完全分离，这使得电磁力完全消失。
在这个阶段，移动部分完全与驱动部分分离，机械能不再传递，传动断开。
电磁离合器具有一些特点和优势。
首先是启动平稳，传递力矩可调。
电磁离合器可以通过控制电流的大小来调整输出轴的转矩大小，从而满足各种应用场合的需求。
其次是反应灵敏，切换迅速。
由于电磁力的作用，电磁离合器可以在短时间内完成离合过程，反应速度非常快。
此外，电磁离合器无摩擦磨损，寿命长，并且结构简单、制造成本低，容易维护。
电磁离合器广泛应用于各种机械设备中，如汽车、飞机、机床等。
在汽车中，电磁离合器用于传递发动机的功率给传动系统，实现驱动轮的转动。
在机床中，电磁离合器用于传递电机的动力给主轴，实现刀具的旋转。
在飞机中，电磁离合器用于实现起落架的收放控制。
总之，电磁离合器是一种通过电磁感应和电磁力作用实现机械能传递的装置。
电磁刹车原理
电磁刹车原理电磁刹车是一种常见的制动装置，它利用电磁感应原理将动能转化为热能，从而实现制动的效果。
电磁刹车主要由电磁铁、摩擦片、弹簧等部件组成，通过电磁铁的通断控制摩擦片的接触与分离，达到制动和释放的目的。
下面我们将详细介绍电磁刹车的工作原理。
首先，当电磁铁通电时，它会产生一定的磁场，这个磁场会吸引摩擦片，使其与制动器壳体接触，从而制动器开始制动。
在这个过程中，电磁铁的通电状态会使得摩擦片与制动器壳体之间产生一定的摩擦力，从而将机械能转化为热能散发出去，实现制动效果。
其次，当需要释放制动时，电磁铁断电，磁场消失，摩擦片受弹簧的作用与制动器壳体分离，制动器停止制动。
这个过程中，摩擦片与制动器壳体之间的摩擦力消失，机械能不再转化为热能，制动器释放，机械设备得以自由运转。
电磁刹车的工作原理可以简单总结为电磁铁的通断控制摩擦片的接触与分离，从而实现制动和释放。
通过这种方式，电磁刹车可以实现快速、可靠的制动效果，广泛应用于各种机械设备中。
除了以上介绍的工作原理外，电磁刹车还有一些特点和优势。
首先，电磁刹车的制动力矩可以通过控制电磁铁的电流大小来实现调节，因此可以实现精确的控制。
其次，电磁刹车的响应速度快，制动灵敏可靠。
此外，电磁刹车的制动过程中会产生一定的热量，因此适用于需要频繁制动的场合，可以有效散热，提高制动效率。
总的来说，电磁刹车是一种高效、可靠的制动装置，其工作原理简单清晰，具有精确控制、快速响应的特点。
在各种机械设备中得到广泛应用，为设备的安全运行提供了重要保障。
希望通过本文的介绍，读者能够更加深入地了解电磁刹车的工作原理和特点，为实际应用提供参考和指导。
电磁离合器制动原理
电磁离合器制动原理我有一次去工厂参观，看到一个机器设备上有个小小的装置，旁边的工人师傅说这是电磁离合器。
只见机器运转的时候，这个装置好像在控制着什么，一会儿让机器动，一会儿又能让它停下来，真的挺神奇的。
我就好奇，这电磁离合器制动的原理是啥呢？电磁离合器制动啊，就像是一个有魔法的小开关。
它里面有一个很重要的部分，就是电磁线圈。
这个电磁线圈就像一个小小的魔法师，平时它没通电的时候，整个离合器是放松的状态，就像我们的手松开东西一样，机器的各个部件可以自由转动。
但是，当给电磁线圈通电的时候，魔法就开始啦。
通电后的电磁线圈会产生磁场，这磁场就像一双无形的大手，力量可大了。
在电磁离合器里，还有一个和磁场相关的部件，叫衔铁。
这个衔铁就像一个听话的小跟班，磁场一出现，它就会被吸引过去。
当衔铁被吸引的时候，就会带动其他的机械部件，让它们紧紧地贴合在一起。
这就好比用胶水把两个东西粘在一起，让它们不能随意转动了，这就是制动的开始。
而且这种贴合是很紧密的，就像两块拼图严丝合缝地拼在一起，通过摩擦力来阻止机器的运动。
这摩擦力就像一个小卫士，坚守在那里，不让机器的部件随便动。
你可能会问，这磁场的力量怎么能有这么大的作用呢？这是因为电磁离合器的设计很巧妙。
它的各个部件之间的距离、材质等都是经过精心安排的。
比如说，衔铁的材料是那种很容易被磁场吸引的，就像铁屑很容易被磁铁吸住一样。
而且，为了让制动效果更好，在衔铁和其他部件接触的地方，表面都很光滑，这样能产生更大的摩擦力。
电磁离合器制动在很多地方都很重要呢。
比如在一些需要精确控制速度和停止的机器上，它就发挥着关键的作用。
要是没有这个制动功能，机器可能就会像脱缰的野马，很难控制。
它就像机器的刹车装置，让机器在需要的时候能稳稳地停下来，不会出乱子。
每次看到有机器用到电磁离合器，我就会想起它这个有趣的制动原理，真的是很巧妙呢。
电磁离合器的工作原理
电磁离合器的工作原理电磁离合器的特点和工作原理电磁离合器的特点和工作原理关键词：电磁离合器摘要：一是采用增加电磁离合器摩擦副径向尺寸的单磁路来实现。
如SOMET公司的SM92、TM—11E剑杆织机的离合器，就是由SM92中的离合器采用增加径向尺寸满足TM—llE中的离合器扭矩增大需求来实现的。
其离合器结构可采用非金属摩擦材料片作为摩擦副，非金属摩擦片与金属摩擦，使用寿命较长。
由于离合器的寿命取决于摩擦副的使用寿命，无梭织机的可靠性取决于织机中的基础件寿命，因此采用单磁前言：一是采用增加电磁离合器摩擦副径向尺寸的单磁路来实现。
如SOMET公司的SM92、TM—11E剑杆织机的离合器，就是由SM92中的离合器采用增加径向尺寸满足TM—llE中的离合器扭矩增大需求来实现的。
其离合器结构可采用非金属摩擦材料片作为摩擦副，非金属摩擦片与金属摩擦，使用寿命较长。
由于离合器的寿命取决于摩擦副的使用寿命，无梭织机的可靠性取决于织机中的基础件寿命，因此采用单磁路方式增加离合器摩擦副直径来增大扭矩的措施，其实质是提高了无梭织机使用的可靠性。
二是电磁离合器受无梭织机结构尺寸的限制，在离合器径向尺寸不能增加的情况下，运用多片电磁离合器磁通多次过片理论，采用双磁路离合器结构，其扭矩亦可以大为提高，满足无梭织机扭矩增大的需要。
但双磁路中由于磁通两次过片，摩擦副必须选择金属材料，由此造成无梭织机因离合器摩擦副磨损太快，促使双磁路的摩擦副磨损率极高，而导致无梭织机可靠性下降。
如SMIT公司生产的FAST剑杆织机；PICANOL公司生产的GTM—A、GTM—AS剑杆织机；DORNIER公司生产的HTV—1／E、HTV—M／E等，均采用双磁路共衔铁组合离合器。
还有PICANOL公司近期生产的新型DELTA喷气织机中的制动器也选用双磁路结构的摩擦副，SMIT公司FAST中的剑杆织机电磁离合器也选用双磁路结构的摩擦副，以适应该类织机在不增加摩擦副径向尺寸下，满足织机增大扭矩的需求。
简述电磁离合器工作原理
简述电磁离合器工作原理电磁离合器是一种普遍应用于机械传动系统中的设备，它能够通过电磁作用实现传动轴的连接与断开。
其工作原理主要依靠电磁力的作用，下面将详细介绍电磁离合器的工作原理。
电磁离合器由两个主要部分组成：驱动部分和传动部分。
驱动部分包括电磁线圈和电源，传动部分包括外壳、输入轴和输出轴。
当电磁线圈通电时，会产生磁场，这个磁场能够控制传动部分的连接与断开。
电磁离合器的工作过程可以分为三个阶段：连接、工作和断开。
在连接阶段，电磁线圈通电，产生的磁场会吸引传动部分的输入轴和输出轴，使它们紧密地连接在一起。
这样，输入轴的动力就会传递给输出轴，实现传动。
在工作阶段，电磁线圈继续通电，保持磁场的强度，使得输入轴和输出轴保持连接状态。
在这个阶段，输入轴的动力会通过电磁离合器传递给输出轴，实现传动效果。
在断开阶段，电磁线圈断电，磁场消失，输入轴和输出轴断开连接。
这样，输入轴的动力就不会再传递给输出轴。
电磁离合器能够通过电磁作用实现连接和断开的控制，这主要是通过电磁线圈的通电和断电来实现的。
当电磁线圈通电时，会产生磁场，这个磁场能够吸引传动部分的输入轴和输出轴，使它们连接在一起。
当电磁线圈断电时，磁场消失，输入轴和输出轴断开连接。
电磁离合器的工作原理基于电磁力的作用，其主要优点是传动效果可靠，连接和断开过程迅速。
同时，由于电磁离合器的控制是通过电磁线圈的通电和断电来实现的，因此可以很方便地实现自动化控制。
这使得电磁离合器在各种机械传动系统中得到了广泛应用。
电磁离合器是一种利用电磁力实现连接和断开的装置，通过电磁线圈的通电和断电来控制传动部分的连接状态。
它具有传动效果可靠、连接和断开迅速、可实现自动化控制等优点。
电磁离合器的工作原理简单而有效，它在各种机械传动系统中发挥着重要作用。
电磁离合器工作原理
电磁离合器工作原理
电磁离合器是一种利用电磁作用产生摩擦力来传递动力的装置。
它主要由激磁线圈、转子、定子和摩擦片等组成。
1. 工作原理：电磁离合器的工作原理基于电磁感应。
当激磁线圈通电时，产生一个磁场，磁场使得转子上的铁芯被磁化。
同时，摩擦片与转子之间存在一定的摩擦力，使得转子与摩擦片建立起机械联系。
2. 工作过程：当电磁离合器的激磁线圈通电时，磁场使得转子上的铁芯被磁化，转子与摩擦片之间的摩擦力增加。
在此情况下，转动输入轴，即转子的转动将被传递到输出轴。
当激磁线圈断电时，磁场消失，铁芯的磁化也消失，摩擦力减小。
此时转子与摩擦片之间的摩擦力不足以传递动力，输出轴停止转动。
3. 控制原理：电磁离合器的控制原理是通过控制激磁线圈的通断来实现。
通电时，离合器工作；断电时，离合器停止工作。
通过控制激磁线圈的通电时间和断电时间的长短，可以控制离合器的工作时间和停止时间。
总的来说，电磁离合器利用电磁感应原理，通过激磁线圈的通断控制，实现传递动力的目的。
它在机械传动系统中起到重要作用，可以实现输入轴和输出轴之间的无接触传递。
这种传动方式具有灵活、可靠、无摩擦磨损等优点，广泛应用于汽车、机床、工程机械等领域。
电磁离合器的结构与工作原理
电磁离合器的结构与工作原理电磁离合器是利用电磁铁吸力操纵的离合器，属于一种自动电器。
它能按照工作的需要，随时将一个转动轴的动力传递给另一个转动轴。
电磁离合器按其工作原理分为摩擦片式、铁粉式、感应转差式牙嵌式等几种。
这里只介绍国产DLNI 0型摩擦片式电磁离合器，这种离合器常用来控制机床某些部件工作时的起动、反向、变速及制动等。
DLM 0型摩擦片式电磁离合器的结构。
它由摩擦片、直流电磁铁、传动轴、内、外摩擦片组来传递转动力矩。
拨盘等部分组成，通过内摩擦片10的外圆直径较小，内孔有花键槽，套在花键轴13上，随花键轴一起转动。
外摩擦片9的内孔较大，装有弹簧垫圈8，外圆有花键槽，套在拨盘11上，拨盘用来固定机床设备上的齿轮15,摩擦片的片数决定于传递力矩的大小。
磁扼7、线圈3和衔铁17, 18组成电磁铁。
磁扼7和衔铁17, 18可以沿花键轴的轴向在一定范围内移动。
衔铁吸合时行程的大小用固定板4来调节，固定板靠止动螺丝6固定在花键上。
调节好衔铁吸合行程并固定后，磁辘7就只能随花键轴旋转，不能再沿着轴向移动。
衔铁的退后行程，由止推环12的位置决定。
衔铁与花键轴间的非磁性套16是用来减少磁通沿轴泄漏的。
线圈装在磁扼的环形槽内，一端通过径向孔焊在接触环上，通过电刷与电源正极联结，另一端焊在磁扼上，磁扼和机床接电源负极。
线圈的额定电压为24伏.当线圈通电时，磁扼吸合衔铁，将摩擦片组压紧，依靠内、外摩擦片间的摩擦力，将拨盘(由齿轮带动)的转动力矩通过外摩擦片传给内摩擦片，再由内摩擦片带动花键轴转动，从而实现了转矩的传递。
在线圈断电后，由于外摩擦片间的弹簧垫圈8的作用，使内、外摩擦片分离而停止传递转矩衔铁内环与衔铁外环之间是滑动连接，这样可以调节摩擦片组沿外环和内环的轴向间距。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（提示：该文档由天机传动制动离合器公司提供，仅供参考交流之用，转载时请注明来源-百度文库）
电磁离合刹车组全称为离合刹车组合体或者电磁离合器制动器组合，由一个电磁刹车器一个电磁离合器组成，或者由一个电磁刹车器与两个电磁离合器组成。
均采用DC24V直流电，常规扭矩在6~400Nm。
一、分类：
内藏式电磁离合刹车组：电磁离合器与电磁刹车器都装置在轻合金外壳内部；
外露式电磁离合刹车组：电磁离合器与电磁刹车器都装置在轻合金的外壳外部；
套筒式电磁离合刹车组：电磁离合器与电磁刹车器叠加装置；
双法兰电磁离合刹车组：电磁离合器与电磁刹车器都装置在轻合金外壳内部，分为卧式与立式；
单法兰电磁离合刹车组：电磁离合器与电磁刹车器都装置在轻合金外壳内部；
双电磁离合单刹车组：两个电磁离合器装置在轻合金外壳外部，电磁刹车器装置在轻合金外壳部，可附加皮带轮；
双电磁离合器组合体：两电磁离合器都装置在轻合金外壳的外部，可附加皮带轮。
二、主要用途：
有起动、停止、切离、寸动定位、高频运转、正反转、动力分配及其他，适用于包装机械、印刷机械、电线电缆设备等。
三、主要特性：
1、结构简单紧凑，操作简便，能在极短的时间内保证准确结合。
而且联接可靠，制动灵活，能实现对工作机构的自动控制及远距离操作。
2、由于采用了固定在输入轴的衔铁，就可电磁线圈固定在端盖上，克服了普通电磁离合器需在转动的线圈外圆周上设置接线滑环的缺点，大大的减小了磨损。
保证对线圈供电可靠及时。
控制功率小，使用寿命长。
3、用弹簧座、销子、弹簧以摩擦片组成的，可轴向移动的装置，进行轴向滑动的装置，使加工比较简单，安装维修也简便。
弹簧座采用铝合金制作，减少了剩磁对离合效果的影响。
在设计电磁离合器与制动器组合时，只需对销子进行剪切以及弯曲应力的校核计算就可。
4、性能稳定，动作特性和转矩特性都长期保持稳定
5、可使用于多种用途，可配合使用目的安装，可做多种运用，如动力分配、正反转等。
6、可高频度运转，动作特性极佳，转动部分惯性小，可以高频起动停止。
四、工作原理：
电磁离合器之转子被固定于入力轴上，其之电枢与电磁刹车器则在同轴而形成的出力轴，电磁离合器之轭与电磁刹车器装置于机架上。
当电流通过电磁离合器时，出力轴即被带动当电磁离合器分离，当电磁刹车器有电流通过时，出力轴就会停止运转。
五、离合刹车组尺寸规格设计图
更多离合刹车组参考资料或者。
