先张法预应力混凝土实心方桩先张法预应力混凝土实心方桩1 范围本标准规定了先张法预应力混凝土实心方桩（以下简称实心方桩）的产品代号与标记、规格、型号、尺寸、原材料及构造、成品质量要求、检验方法、检验规则、标志、产品合格证、堆放、吊装和运输。
本标准适用于工业与民用建筑、铁道、公路、港口、水利等工程使用的实心方桩。
2 规范性引用文件下列文件对于本标准的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 175 通用硅酸盐水泥GB/T 700 碳素结构钢GB/T 701 低碳钢热轧圆盘条GB/T 5223.3 预应力混凝土用钢棒GB 8076 混凝土外加剂GB/T 14684 建设用砂GB/T 14685 建设用卵石、碎石GB/T 18046 用于水泥和混凝土中的粒化高炉矿渣粉GB/T 18736 高强高性能混凝土用矿物外加剂GB 50007 建筑地基基础设计规范GB 50010 混凝土结构设计规范GB/T 50081 普通混凝土力学性能试验方法标准GB 50164 混凝土质量控制标准GBJ 107 混凝土强度检验评定标准JC/T 540 混凝土制品用冷拔低碳钢丝JC 934 预制钢筋混凝土方桩JC/T 950 预应力高强混凝土管桩用硅砂粉JG 197 预应力混凝土空心方桩JGJ 63 混凝土用水标准JGJ/T 283 自密实混凝土应用技术规程JGJ 94 建筑桩基技术规范JGJ 106 建筑基桩检测技术规范DB42/269 建筑地基基础检测技术规范3 产品代号与标记、规格、型号、尺寸3.1 代号实心方桩的代号为PHZ。
3.2 标记□—F Q/HJH 003-2014带附筋，不带则不注长度L（以m为单位）型号（A、B）边长D（以mm为单位）实心方桩代号示例：边长500mm、长度12m、带附筋的A型预应力混凝土实心方桩的标记为：PHZ—500—A—12—F Q/HJH 003-20143.3 规格实心方桩的常用规格按外边长400mm、450mm、500mm、550mm、600mm分为5种规格。
先张法预应力混凝土管桩
先张法预应力混凝土管桩一、主题内容与适用范围本标准规定了先张法预应力混凝土管桩(以下简称管桩)的产品分类、技术要求、试验方法、检验规则和标志、产品合格证、贮存、运输等。
本标准适用于工业与民用建筑、铁路、公路、港口、水利等工程使用的离心成型先张法预应力混凝土管桩。
二、引用标准GB 175 硅酸盐水泥、普通硅酸盐水泥GB 700 普通碳素结构技术条件GB 701 普通低碳钢热轧圆盘条GB 1344 矿渣硅酸盐水泥、火山灰质硅酸盐水泥及粉煤灰硅酸盐水泥GB 1499 钢筋混凝土用钢筋GB 4463 预应力混凝土用热处理钢筋GB 5223 预应力混凝土用钢丝GB 5224 预应力混凝土用钢绞线GB 8076 混凝土外加剂GBJ 81 普通混凝土力学性能试验方法GBJ 107 混凝土强度检验评定标准GBJ 204 钢筋混凝土工程施工及验收规范JGJ 52 普通混凝土用砂质量标准及检验方法JGJ 53 普通混凝土用碎石或卵石质量标准及检验方法JGJ 63 混凝土拌合用水标准三、产品分类3 1 产品品种管桩按混凝土强度等级分为预应力混凝土管桩(代号PC)和高强预应力混凝土管桩(代号PHC)。
3 2 产品规格、类型管桩按外径分为300，350，400，450，500，550，600，800和1000mm等规格，按抗裂弯矩的大小分为A型、AB型和B型。
3 3 产品等级管桩按外观质量及尺寸偏差分为优等品、一等品和合格品。
3 4 结构尺寸34 1 管桩的结构形状和基本尺寸应符合图1和表1的规定。
表1 管桩基本尺寸外径D 最小壁厚tmin，mm 类型长度L，mmm PC PHC 7 8 9 10 11 12 13 14 15A ○ ○ ○ ○ ○300 60 60 A B ○ ○ ○ ○ ○B ○ ○ ○ ○ ○A ○ ○ ○ ○ ○350 65 60 A B ○ ○ ○ ○ ○B ○ ○ ○ ○ ○A ○ ○ ○ ○ ○ ○400 75 65 A B ○ ○ ○ ○ ○ ○B ○ ○ ○ ○ ○ ○A ○ ○ ○ ○ ○ ○450 80 70 A B ○ ○ ○ ○ ○ ○B ○ ○ ○ ○ ○ ○A ○ ○ ○ ○ ○ ○500 90 80 A B ○ ○ ○ ○ ○ ○B ○ ○ ○ ○ ○ ○A ○ ○ ○ ○ ○ ○550 90 85 A B ○ ○ ○ ○ ○ ○B ○ ○ ○ ○ ○ ○A ○ ○ ○ ○ ○ ○ ○ ○ ○600 100 90 A B ○ ○ ○ ○ ○ ○ ○ ○ ○B ○ ○ ○ ○ ○ ○ ○ ○ ○A ○ ○ ○ ○ ○ ○ ○ ○ ○800 120 110 A B ○ ○ ○ ○ ○ ○ ○ ○ ○B ○ ○ ○ ○ ○ ○ ○ ○ ○A ○ ○ ○ ○ ○ ○ ○ ○ ○1000 140 130 A B ○ ○ ○ ○ ○ ○ ○ ○ ○B ○ ○ ○ ○ ○ ○ ○ ○ ○注：根据供需双方协议也可生产长度小于7m的管桩。
先张法预应力混凝土管桩钢模标准
先张法预应力混凝土管桩钢模标准在先张法预应力混凝土管桩钢模标准中，钢模的选择和使用对管桩施工具有重要影响。
本文将介绍先张法预应力混凝土管桩钢模的标准和规范，并分析其优势和局限性。
一、先张法预应力混凝土管桩钢模的标准先张法预应力混凝土管桩钢模的标准主要包括以下几个方面：1. 材料要求：钢模的材料应符合国家相关标准，具有足够的强度和刚度，能够满足管桩施工的要求。
2. 外形与尺寸：钢模的外形和尺寸应符合设计要求，并能够满足施工中的操作和安装要求。
3. 结构设计：钢模的结构设计应合理，能够承受混凝土充填和预应力拉力的作用，同时具备良好的密封性和可拆装性。
4. 表面处理：钢模的表面应进行防锈处理，以保证其使用寿命和外观质量。
5. 质量控制：钢模的制造和安装过程应进行严格的质量控制，确保其质量合格。
二、先张法预应力混凝土管桩钢模的使用优势先张法预应力混凝土管桩钢模相比传统木制模板具有以下几个明显优势：1. 耐用性强：钢模具有较高的强度和刚度，能够承受较大的荷载和变形，使用寿命长。
2. 拆装方便：钢模可以拆装多次使用，方便施工现场的操作和调整。
3. 结构精度高：钢模具有较好的几何精度和尺寸稳定性，能够满足管桩施工的精度要求。
4. 施工效率高：钢模的拼装和拆卸速度较快，能够提高施工进度，减少人力和资源消耗。
5. 安全可靠：钢模的结构设计符合工程力学和安全要求，能够提供可靠的施工保障。
三、先张法预应力混凝土管桩钢模标准的局限性尽管先张法预应力混凝土管桩钢模具有许多优势，但也存在一些局限性：1. 初始投资较高：与木制模板相比，钢模的购买和制造成本较高，增加了项目的初始投资。
2. 修改和调整困难：钢模的尺寸和结构一旦确定，很难进行修改和调整，不适用于需频繁变动的设计。
3. 易受腐蚀：钢模的表面容易受到腐蚀和损坏，需要进行定期的维护和保养，增加了使用成本和工作量。
4. 重量较大：钢模相比木制模板较重，需要使用起重设备进行搬运和安装，增加了施工难度和设备需求。
先张法预应力混凝土管桩施工方案

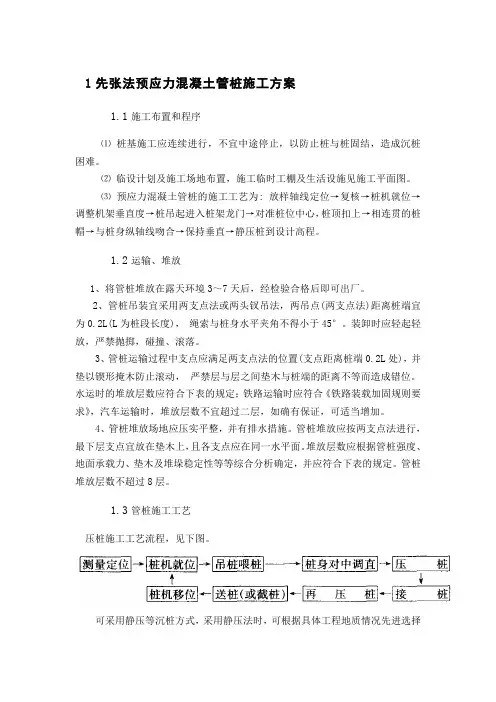

1先张法预应力混凝土管桩施工方案1.1施工布置和程序⑴桩基施工应连续进行，不宜中途停止，以防止桩与桩固结，造成沉桩困难。
⑵临设计划及施工场地布置，施工临时工棚及生活设施见施工平面图。
⑶预应力混凝土管桩的施工工艺为: 放样轴线定位→复核→桩机就位→调整机架垂直度→桩吊起进入桩架龙门→对准桩位中心，桩顶扣上→相连贯的桩帽→与桩身纵轴线吻合→保持垂直→静压桩到设计高程。
1.2运输、堆放1、将管桩堆放在露天环境3～7天后，经检验合格后即可出厂。
2、管桩吊装宜采用两支点法或两头钗吊法，两吊点(两支点法)距离桩端宜为0.2L(L为桩段长度)，绳索与桩身水平夹角不得小于45°。
装卸时应轻起轻放，严禁抛掷，碰撞、滚落。
3、管桩运输过程中支点应满足两支点法的位置(支点距离桩端0.2L处)，并垫以锲形掩木防止滚动，严禁层与层之间垫木与桩端的距离不等而造成错位。
水运时的堆放层数应符合下表的规定；铁路运输时应符合《铁路装载加固规则要求》，汽车运输时，堆放层数不宜超过二层，如确有保证，可适当增加。
4、管桩堆放场地应压实平整，并有排水措施。
管桩堆放应按两支点法进行，最下层支点宜放在垫木上，且各支点应在同一水平面。
堆放层数应根据管桩强度、地面承载力、垫木及堆垛稳定性等等综合分析确定，并应符合下表的规定。
管桩堆放层数不超过8层。
1.3管桩施工工艺压桩施工工艺流程，见下图。
可采用静压等沉桩方式，采用静压法时，可根据具体工程地质情况先进选择配重，压桩设备应有加载反力读数系统。
（1）测量定位：施工前放好轴线和每一个桩位，在桩位中心打1根短钢筋，并涂上油漆使标志明显。
如在较软的场地施工，由于桩机的行走会挤走预定短钢筋，故当桩机大体就位之后要重新测定桩位。
（2）桩身就位、对中、调查：对于压桩机，通过启动纵向和横向行走油缸，将桩尖对准桩位2开动压桩油缸将桩压人土中lin左右后停止压桩，调正桩在两个方向的垂直度。
第一节桩是否垂直，是保证桩身质量的关键。
先张法预应力混凝土实心方桩
QQ14司企业标准限华湖南建管桩有公Q/HJH 001-2014先张法预应力混凝土实心方桩实施2014-08-20发布 2014-09-01司限桩建湖南华管有公布发..前言本标准参照GB 50007《建筑地基基础设计规范》、GB 50010《混凝土结构设计规范》、JGJ 94《建筑桩基技术规范》、JGJ/T 283《自密实混凝土应用技术规程》编制。
本标准的编写符合GB/T 1.1-2009《标准化工作导则第1部分：标准的结构和编写》。
本标准由湖南建华管桩有限公司提出本标准由湖南建华管桩有限公司起草，江苏省管桩制备工程技术研究中心、建筑材料行业混凝土管桩重点实验室、江苏省企业知识产权战略推进计划参与编制。
本标准主要起草人：陈芳斌、赵伟华、杨牧、油妍利、陈巧。
本标准发布于2014年8月20日。
..先张法预应力混凝土实心方桩1 范围本标准规定了先张法预应力混凝土实心方桩（以下简称实心方桩）的产品分类、原材料及生产要求、要求、检验方法、检验规则、标志、产品合格证、堆放、吊装和运输。
本标准适用于工业与民用建筑、铁道、公路、港口、水利等工程使用的实心方桩。
2 规范性引用文件下列文件对于本标准的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 175 通用硅酸盐水泥GB/T 700 碳素结构钢GB/T 701 低碳钢热轧圆盘条GB/T 5223.3 预应力混凝土用钢棒GB 8076 混凝土外加剂GB/T 14684 建设用砂GB/T 14685 建设用卵石、碎石GB/T 18046 用于水泥和混凝土中的粒化高炉矿渣粉GB/T 18736 高强高性能混凝土用矿物外加剂GB 50007 建筑地基基础设计规范GB 50010 混凝土结构设计规范GB/T 50081 普通混凝土力学性能试验方法标准GB 50164 混凝土质量控制标准GBJ 107 混凝土强度检验评定标准JC/T 540 混凝土制品用冷拔低碳钢丝JC 934 预制钢筋混凝土方桩JC/T 950 预应力高强混凝土管桩用硅砂粉JG 197 预应力混凝土空心方桩JGJ 63 混凝土用水标准JGJ/T 283 自密实混凝土应用技术规程3 产品分类3.1 代号实心方桩的代号为PHZ。
先张法预应力混凝土实心方桩
先张法预应力混凝土实心方桩Prepared on 22 November 2020先张法预应力混凝土实心方桩1 范围本标准规定了先张法预应力混凝土实心方桩（以下简称实心方桩）的产品代号与标记、规格、型号、尺寸、原材料及构造、成品质量要求、检验方法、检验规则、标志、产品合格证、堆放、吊装和运输。
本标准适用于工业与民用建筑、铁道、公路、港口、水利等工程使用的实心方桩。
2 规范性引用文件下列文件对于本标准的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 175 通用硅酸盐水泥GB/T 700 碳素结构钢GB/T 701 低碳钢热轧圆盘条GB/T 预应力混凝土用钢棒GB 8076 混凝土外加剂GB/T 14684 建设用砂GB/T 14685 建设用卵石、碎石GB/T 18046 用于水泥和混凝土中的粒化高炉矿渣粉GB/T 18736 高强高性能混凝土用矿物外加剂GB 50007 建筑地基基础设计规范GB 50010 混凝土结构设计规范GB/T 50081 普通混凝土力学性能试验方法标准GB 50164 混凝土质量控制标准GBJ 107JC/T 540 混凝土制品用冷拔低碳钢丝JC 934 预制钢筋混凝土方桩JC/T 950 预应力高强混凝土管桩用硅砂粉JG 197 预应力混凝土空心方桩JGJ 63 混凝土用水标准JGJ/T 283 自密实混凝土应用技术规程JGJ 94 建筑桩基技术规范JGJ 106 建筑基桩检测技术规范DB42/269 建筑地基基础检测技术规范3 产品代号与标记、规格、型号、尺寸代号实心方桩的代号为PHZ。
标记带附筋，不带则不注长度L（以m为单位）型号（A、B）边长D（以mm为单位）实心方桩代号示例：边长500mm、长度12m、带附筋的A型预应力混凝土实心方桩的标记为：PHZ—500—A—12—F Q/HJH 003-2014规格实心方桩的常用规格按外边长400mm 、450mm 、500mm 、550mm 、600mm 分为5种规格。
大直径混凝土管桩和先张法预应力混凝土管桩简介
大直径混凝土管桩和先张法预应力混凝土管桩简介2010-02-21 14:36:20| 分类：砼技术|举报|字号订阅程志文周菊芳中交第三航务工程局有限公司上海浦东分公司1 前言中交第三航务工程局有限公司（以下简称三航局）成立于1954年，是国内最先获得港口与航道工程施工总承包特级资质的国有特大型施工企业。
大直径混凝土管桩（以下简称大管桩）和先张法预应力混凝土管桩（以下简称PHC桩）是三航局的两个“拳头”产品。
大管桩是国家“六五”科技攻关项目，是参照美国雷蒙特公司的制造工艺自行开发的后张法预应力混凝土管桩。
PHC桩是1987年日元贷款引进项目，从日本休谟（株）引进了全套制造设备，采用离心工艺生产的先张法预应力混凝土管桩。
按照桩的特征分类，这两种桩应该说都属于预应力混凝土管桩，所不同的只是先张和后张以及混凝土强度等级的区别（大管桩属PC桩）。
2 大管桩2.1 大管桩的概况1949年美国雷蒙特公司最早用离心机生产了中空预应力混凝土管桩。
国内使用大管桩是在70年代中期，随着我国航运事业的发展，原有的预应力方桩已不能适应，而钢管桩又造价高、维护困难。
在这样的背景下，三航局于70年代中期开始对大管桩的制造进行可行性研究，1983年“大直径预应力混凝土管桩制造与应用”正式列入国家重点科技攻关项目，并由苏州水泥制品研究院、南京水科院和上海冶金研究院协作，共同完成了大管桩的研制，并获得“六五”国家科技攻关成果奖。
1986～1988年，先后在连云港和镇海建管桩厂，1988年开始逐渐在各港口工程建设项目中推广应用，2005年，在江苏省连云港的原厂又建造了大管桩生产流水线。
在过去的二十多年里，经过一系列的开发研究工作，对生产设备进行了全面的完善，沉桩工艺不断改良，产品也不断升级换代，如其中的B 型桩获得了上海市科技进步二等奖。
在“七五”期间，三航局对该产品又经过进一步地改进，完善，并完成了双根钢绞线混凝土大管桩的研制任务，即B型管桩。
先张法预应力混凝土管桩质量控制要点
先张法预应力混凝土管桩适用于工业与民用建筑的低承台桩基础。
预应力管桩分为预应力高强混凝土管桩(代号PHC)、预应力混凝土管桩(代号PC)、预应力混凝土薄壁管桩(代号PTC)三种桩型。
近几年无锡地区预应力管桩获得较快发展,大量建筑物的桩基工程采用了预应力混凝土管桩,尤其预应力高强混凝土管桩(代号PHC)和预应力混凝土管桩(代号PC)得到广泛地使用,社会经济效益显著。
先张法预应力混凝土管桩与灌注桩、钢管桩、混凝土方桩等相比,呈现如下特点:优点:1、预应力混凝土管桩产品系列化、市场化,用户根据需要可方便迅捷采购。
2、采用离心技术工厂化生产的效率高,成形质量稳定,强度高。
3、采用先张法离心技术生产节约资源。
4、施工周期短、桩长调整较方便,噪声对环境影响小,对环境无污染、无剧烈振动。
缺点:1、预应力混凝土管桩对运输和临时堆放要求高。
2、预应力混凝土管桩对地下水或土层腐蚀性介质的防腐要求高。
3、饱和粘性土场地压桩过程和基坑开挖对施工方案的技术措施要求高,质量控制难度较大。
4、预应力混凝土管桩需穿越较厚的粉土粉砂层或硬塑粘土层,沉桩困难,严重的会发生管桩压不下或压力过大桩身碎裂。
针对先张法预应力混凝土管桩在我市工业与民用建筑上大量使用的现状,而工程项目管理人员对其技术性能和质量要求了解存在较多盲点,严重者甚至发生预应力管桩在桩基施工过程中管理方疏于管理,而依赖於专业桩基施工单位自我管理和纠正,给工程质量带来较大的隐患。
质监站对本地区预应力管桩在工程施工过程中设定了质量控制点,加大了质量监督的力度,通过对参建各方的质量行为和工程桩的实体质量的检查,消除了较多质量控制不到位出现的质量问题,综合起来主要存在以下两个方面问题。
一、质量行为方面1、设计图纸未说明基础环境、地质条件对管桩侵蚀的影响,尤其管桩接头部位防腐措施实现的技术要求。
2、设计单节管桩长度应合理避开桩尖接近硬持力层或桩尖处于硬持力层接桩,地质勘察报告对场地地质土层厚度变化不可能十分准确描述清楚,若沉桩发生异常情况,尤其是管桩遇到压不下时,设计图纸应明确处理方法,若随意加大压桩力,致使桩身破坏。
预应力混凝土先张法施工
预应力混凝土先张法施工先张法是在浇筑混凝土之前，先张拉预应力钢筋，并将预应力筋临时固定在台座或钢模上，待混凝土达到一定强度（一般不低于混凝土设计强度标准值的75%），混凝土与预应力筋具有一定的黏结力时，放松预应力筋，使混凝土在预应力筋的反弹力作用下，使构件受拉区的混凝土承受预压应力。
预应力筋的张拉力主要是由预应力筋与混凝土之间的黏结力传递给混凝土的。
如图7.1所示预应力混凝土构件先张法（台座）生产示意图。
图7.1 先张法台座生产示意图1—台座承力结构；2—横梁；3—台面；4—预应力筋；5—锚固夹具；6—混凝土构件先张法生产可采用台座法和机组流水法。
台座法是构件在台座上生产，即预应力筋的张拉、固定，混凝土浇筑、养护和预应力筋的放松等工序均在台座上进行。
采用机组流水法是利用钢模板作为固定预应力筋的承力架，构件连同模板通过固定的机组，按流水方式完成其生产过程。
先张法适用于生产定型的中小型构件，如空心板、屋面板、吊车梁、檩条等。
先张法施工中常用的预应力筋有钢丝和钢筋两类。
为此，对混凝土握裹力有严格要求，在混凝土构件制作、养护时，要保证混凝土质量。
一、先张法的施工设备1.张拉台座台座是先张法施工张拉和临时固定预应力筋的支撑结构，它承受预应力筋的全部张拉力，要求台座必须具有足够的强度、刚度和稳定性，同时要满足生产工艺要求。
台座按构造形式分为墩式台座和槽式台座。
1）墩式台座墩式台座由承力台墩、台面和横梁组成，如图7.2所示。
目前常用现浇钢筋混凝土制成的由承力台墩与台面共同受力的台座，可以用于永久性的预制厂制作中小型预应力混凝土构件。
图7.2 墩式台座1—承力台墩；2—横梁；3—台面；4—预应力筋承力台墩是墩式台座的主要受力结构，依靠其自重和土压力平衡张拉力产生倾覆力矩，依靠土的反力和摩阻力平衡张力产生水平位移。
因此，承力墩结构造型大，埋设深度深，投资较大。
为了改善承力墩的受力状况，提高台座承受张拉力的能力，可采用与台面共同工作的承力墩，从而减小台墩自重和埋深。
