许继PZ61直流屏的结构与使用
简述直流屏原理作用与操作说明
简述直流屏原理作用与操作说明现代企业都离不开电，如石化、煤矿、医院、学校、商场等。
而直流屏是电气设备中必不可少的一个组合配电设备之一。
标签：直流屏；原理；操作说明1 直流屏的组成充电柜-充电模块-监控模块-电池组-降压硅链。
2 直流屏特点2.1 具有高可靠性它采用开关电源的模块化设计，N+1热备份。
其中充电模块可以带电热插拔，平均维护时间大大减少。
动力母线与控制母线可以由充电模块单独直接供电，通过降压装置能够热备份。
它具有可靠的防雷和电气绝缘措施，选配的绝缘监测装置能够实时监测系统绝缘情况，确保系统和人身安全等等。
2.2 具有高智能化它的监控模块采用大屏幕液晶汉字显示，声光告警。
可通过监控模块进行系统各个部分的参数设置。
模块具有平滑调节输出电压和电流的功能，具备电池充电温度补偿功能。
具有多个扩展通讯口，可以接入多种外部智能设备（如电池测试仪、绝缘监测装置等）。
可实现无人值守。
蓄电池具有自支管理及保护，实时自动检测蓄电池的端电压、充电放电电流，并对蓄电池的均浮充电进行智能能控制，设有电池过欠压和充电过流声光告警。
3 技术数据（如表1）4 操作说明日常使用中，具体操作步骤如下：（1）参数配置。
接通交流电，监控系统开始工作，显示屏面亮，有提示信息出现。
（2）电池组接入。
参数配置完毕后，检查电池组的两端电压值和监控屏提示的合母电压值。
如果合母电压值和电池组电压相差较大，则通过设置监控的均/浮充电压参数调整合母电压值，使其和电池组电压一致。
然后切断交流电源，将电池回路的熔断器插入。
再次合上交流电。
并逐一合上各路输出断路器，检查指示灯及对应输出端子电压是否正常；系统当前信息菜单显示的各参数应该正常。
（3）功能测试。
两路交流电切换测试：切断一路交流输入，系统在数秒后会自动切换到交流二路。
恢复一路供电以后，系统又会在数秒以后自动切换到一路供电。
降压硅链的测试：转动硅链的操作手柄，处于自动状态，则控制母线电压能稳定在降压硅链的输出范围内。
许继PZ61直流屏的结构与使用
FXJ-21电池电压巡检模块：
• 依据设定的电池检测只数， 轮流切换相应光继电器，将 单只电池的电压引入模块， 通过运放处理后送入AD进行 模数转换，AD转换完成后以 中断的方式通知CPU读出数 据，CPU依据读出的数据计 算出电池电压，并与设定的 过压值及欠压值比较，连续 3次发生越限时将产生过压 或欠压的报警信息。
(2)负接地可能导致断路器的拒跳闸
• 如图1所示，当图中的B点、E点同时接地，这B、E点 通过地连通后，将中间继电器KM短接，此时如果系 统发生事故，保护动作，由于中间继电器KM被短接 ，KM不动作，断路器不会跳开，产生拒动，使事故 越级扩大。
• 从以上分析看出，直流系统如果仅仅是1点接地，对 二次回路不会造成事故，如果有两点接地，就可能发 生断路器误动或拒动。就动作的实际情况看，当直流 系统监测回路发出预告信号报警，显示该系统接地， 可以断定，直流系统的接地故障已经造成了断路器可 能发生误跳或拒跳的事故隐患，应立即排除。
FZJ-11绝缘监测装置：
技术特点 FZJ-11绝缘监测装置的主要功能是对直流系统中的母线 c.具有电压异常、绝缘降低、装置失电报警功能； a.操作简单直观，利用面板上2个键的简单操作即可完成 的绝缘状况进行长期自动监测，根据设定值对测量的数据进 d.正、负母线同时接地时，能准确测出正负母线对地 各种参数设置； 行实时处理，并与后台监控装置进行通信，保证直流系统安 电阻； b.实时数字化显示母线电压、正负母线对地电压、正负母 全可靠地运行。 e.配备RS-485通讯口。 线对地绝缘电阻；
硅堆调压装置的工作原理：
• 降压硅堆均分为4节(AS1～AS4)串联而成，在每节硅堆两 端并联调压执行继电器(K1～K4)的常闭触点，若驱动执行 继电器动作，令其触点断开，使得该节硅堆被串入线路， 降压单元的压降增大；反之，若执行继电器返回，其触点 闭合，使得串入线路中的硅堆数量减少，降压单元的压降 减小。 • 维护旁路开关是在硅堆降压单元维护更换时，为控制直 流母线提供一个旁路直通回路，保证控制直流母线连续不 间断供电。
直流屏操作说明
直流屏操作说明1. 直流屏运行220kV站直流系统采用哈尔滨九洲电气股份有限公司，220V直流系统采用单母分段接线，采用直流系统屏一级供电方式。
两组蓄电池经刀开关分别接于两段母线上，两组蓄电池经联络刀开关连接，为防止两组蓄电池并列运行，联络开关与蓄电池刀开关之间设有闭锁装置，两套充电装置经刀开关分别接于两端母线上。
直流系统对负荷的供电原则为：对主控室内所有负荷采用辐射网络供电，设置两面馈电柜。
对220kV断路器合闸负荷采用辐射网络供电，220kV GIS内刀闸控制、位置指示、联锁、报警信号电源，带电显示装置电源按环网方式供电。
10kV开关柜内设备保护控制、合闸负荷按环网方式供电。
蓄电池也采用哈尔滨九洲电气股份有限公司产品，300Ah，蓄电池组架式安装，两组蓄电池布置在主控综合楼专用蓄电池室内。
蓄电池同时考虑布置通信蓄电池的位置。
蓄电池个数暂按104只考虑，具体应根据设备厂家单体浮充电压确定，保证在正常运行时，直流系统母线电压约为1.05Ue(不能超过1.05Ue)。
2. 直流系统组成及操作交流配电将交流电源引入分配给各个充电模块，扩展功能为实现两路交流输入的自动切换，以提高直流系统供电的可靠性。
为防止过电压损坏充电模块，交流配电设有防雷装置。
充电模块模块JZ-22020B型高频开关电源模块采用了先进的无源PFC技术和脉宽调制软开关技术的控制技术（PWM），使得模块效率进一步提高，谐波减小。
模块采用交流三相三线制380V AC平衡输入方式，不存在中线电流损耗。
模块交流输入经过尖峰抑制电路和EMI吸收电路，经全桥整流滤波电路将三相交流电压整流为脉动的直流电压，由高频脉宽调制变换器变换将脉动的直流电压成高频方波电压，再由输出整流滤波电路，得到稳定的输出电压和电流，在电网电压和负载发生变化时反馈调整电路控制脉宽调制电路，使得输出电压和电流保持稳定。
模块结构和功能,前面板说明1.前面板如图一。
2.输入缺相指示灯（红色）：当模块输入缺相时，此指示灯被点亮，模块保护，无输出。
直流屏工作原理
直流屏工作原理直流屏是一种用于显示图像和文字的电子设备，它采用了直流（Direct Current，简称DC）电源供电，并通过控制电流的方式来实现屏幕上图像的显示。
直流屏广泛应用于电子产品中，如电视、电脑显示器、手机、平板电脑等。
直流屏的工作原理主要包括以下几个方面：1. 液晶屏幕结构直流屏主要由两个玻璃基板组成，中间夹层有液晶材料。
液晶材料是一种特殊的有机化合物，具有在电场作用下改变光学性质的特性。
液晶材料被分为两类：各向同性液晶和各向异性液晶。
各向同性液晶在电场作用下不改变光学性质，而各向异性液晶则会改变光学性质。
2. 像素点的构成液晶屏上的每个像素点由红、绿、蓝三个基色组成。
每个基色都由一个液晶单元和一个透光滤光片组成。
透光滤光片的作用是通过滤除其他颜色的光线，只透过与其基色相对应的光线。
3. 电场控制液晶当电流通过液晶屏的像素点时，液晶分子会受到电场的作用而发生变化。
液晶分子的排列方式决定了光的通过程度，从而控制像素点的亮度和颜色。
液晶屏通过控制电流的大小和方向，改变液晶分子的排列，从而实现图像的显示。
4. 驱动电路直流屏的驱动电路主要包括扫描电路和数据电路。
扫描电路负责按照一定的顺序逐行激活像素点，数据电路则负责向像素点发送相应的电流信号，控制液晶分子的排列。
驱动电路通过精确的控制电流的大小和方向，使得每个像素点的亮度和颜色能够准确显示出来。
5. 显示控制器直流屏的显示控制器是负责接收和处理图像信号的芯片。
它将输入的图像信号转换成适合直流屏显示的信号，并通过驱动电路将信号传送到液晶屏上的像素点。
显示控制器还可以控制屏幕的亮度、对比度等参数，以及实现特殊的显示效果。
总结：直流屏通过控制电流来改变液晶分子的排列方式，从而实现图像的显示。
它的工作原理主要包括液晶屏结构、像素点的构成、电场控制液晶、驱动电路和显示控制器等方面。
直流屏的工作原理的理解对于设计和使用电子产品都具有重要的意义。

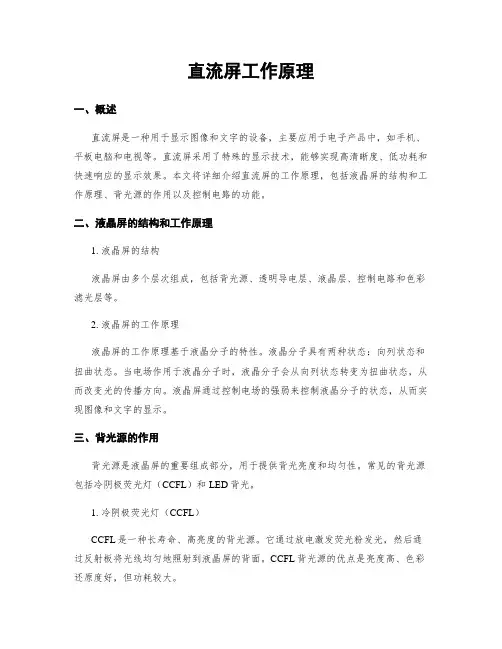

直流屏工作原理
直流屏工作原理一、概述直流屏是一种用于显示图像和文字的设备，主要应用于电子产品中，如手机、平板电脑和电视等。
直流屏采用了特殊的显示技术，能够实现高清晰度、低功耗和快速响应的显示效果。
本文将详细介绍直流屏的工作原理，包括液晶屏的结构和工作原理、背光源的作用以及控制电路的功能。
二、液晶屏的结构和工作原理1. 液晶屏的结构液晶屏由多个层次组成，包括背光源、透明导电层、液晶层、控制电路和色彩滤光层等。
2. 液晶屏的工作原理液晶屏的工作原理基于液晶分子的特性。
液晶分子具有两种状态：向列状态和扭曲状态。
当电场作用于液晶分子时，液晶分子会从向列状态转变为扭曲状态，从而改变光的传播方向。
液晶屏通过控制电场的强弱来控制液晶分子的状态，从而实现图像和文字的显示。
三、背光源的作用背光源是液晶屏的重要组成部分，用于提供背光亮度和均匀性。
常见的背光源包括冷阴极荧光灯（CCFL）和LED背光。
1. 冷阴极荧光灯（CCFL）CCFL是一种长寿命、高亮度的背光源。
它通过放电激发荧光粉发光，然后通过反射板将光线均匀地照射到液晶屏的背面。
CCFL背光源的优点是亮度高、色彩还原度好，但功耗较大。
2. LED背光LED背光是目前主流的背光源技术，它采用LED作为光源。
LED背光具有低功耗、高亮度和长寿命的特点。
LED背光可以分为直下式和边缘式两种类型，其中直下式LED背光的亮度和均匀性更好。
四、控制电路的功能控制电路是直流屏的核心部分，它负责接收外部信号并控制液晶屏的显示。
控制电路包括信号处理器、驱动器和接口电路等。
1. 信号处理器信号处理器负责处理外部输入信号，将其转换为液晶屏可识别的信号格式。
常见的信号处理器包括VGA、HDMI和DisplayPort等。
2. 驱动器驱动器是控制液晶屏液晶分子状态的关键部件。
它根据信号处理器提供的信号，通过控制电场的强弱来改变液晶分子的状态，从而实现图像和文字的显示。
3. 接口电路接口电路负责将控制电路与其他电子设备连接起来，如主机、电源和触摸屏等。

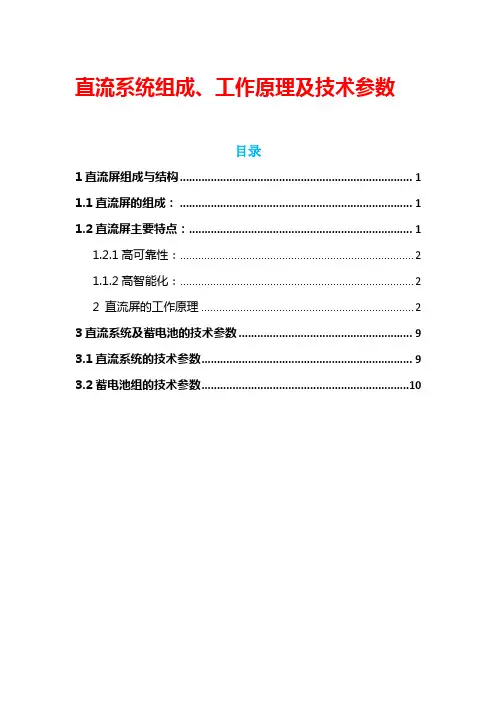

直流系统组成、工作原理及技术参数

直流系统组成、工作原理及技术参数目录1直流屏组成与结构 (1)1.1直流屏的组成： (1)1.2直流屏主要特点： (1)1.2.1高可靠性： (2)1.1.2高智能化： (2)2 直流屏的工作原理 (2)3直流系统及蓄电池的技术参数 (9)3.1直流系统的技术参数 (9)3.2蓄电池组的技术参数 (10)1直流屏组成与结构直流屏是一种全新的数字化控制、保护、管理、测量的新型直流系统。
监控主机部分高度集成化,采用单板结构,内含绝缘监察、电池巡检、接地选线、电池活化、硅链稳压、微机中央信号等功能。
主机配置大液晶触摸屏,各种运行状态和参数均以汉字显示,整体设计方便简洁,人机界面友好,符合用户使用习惯。
直流屏系统为远程检测和控制提供了强大的功能,并具有遥控、遥调、遥测、遥信功能和远程通讯接口。
通过远程通讯接口可在远方获得直流电源系统的运行参数,还可通过该接口设定和修改运行状态及定值,满足电力自动化和电力系统无人值守变电站的要求；配有标准RS232/485串行接口和以太网接口,可方便纳入电站自动化系统。
1.1直流屏的组成：充电柜-充电模块-监控模块-电池组1.2直流屏主要特点：1.2.1高可靠性：(a)采用开关电源的模块化设计,N+1热备份。
(b)充电模块可以带电热插拔,平均维护时间大幅度减少。
(c)动力母线和控制母线可以由充电模块单独直接供电,可以通过降压装置热备份。
(d)硬件低差自主均流技术,模块间输出电流最大不平衡度优于5%。
(e)可靠的防雷和电气绝缘措施,选配的绝缘监测装置能够。
(f)监测系统绝缘情况,确保系统和人身安全。
(g)系统设计采用IEC(国际电工委员会),UL等国际标准,可靠性与安全性有充分保证。
1.1.2高智能化：(a)监控模块采用大屏幕液晶汉字显示,声光告警。
(b)可通过监控模块进行系统各个部分的参数设置。
模块具有平滑调节输出电压和电流的功能,具备电池充电温度补偿功能。
(c)具有多个扩展通讯口,可以接入多种外部智能设备(如电池测试仪、绝缘监测装置等)。
直流屏工作原理
直流屏工作原理一、概述直流屏是一种常见的电子显示屏，广泛应用于各种电子设备中。
它采用直流电源供电，通过控制电流的大小来控制屏幕上的像素点的亮度，从而实现图象的显示。
本文将详细介绍直流屏的工作原理。
二、基本构成直流屏由以下几个主要部份组成：1. 显示面板：由许多弱小的像素点组成，每一个像素点都可以独立控制亮度。
2. 驱动电路：负责控制每一个像素点的亮度，根据输入的信号来调整电流的大小。
3. 电源模块：提供直流电源，为驱动电路和显示面板供电。
三、工作原理1. 电源供电：直流屏通过电源模块提供直流电源，常见的电压有3.3V、5V等。
电源模块会将交流电转换为直流电，并通过电源线连接到驱动电路和显示面板。
2. 驱动电路控制：驱动电路负责控制每一个像素点的亮度。
它接收来自输入信号源的信号，并根据信号的大小来调整电流的大小。
较大的电流会使像素点变亮，较小的电流会使像素点变暗。
3. 像素点亮度调节：每一个像素点都包含一个发光二极管（LED），它是直流屏的发光元件。
当驱动电路通过控制电流的大小来调节像素点的亮度时，LED会发出相应亮度的光。
4. 图象显示：通过控制每一个像素点的亮度，直流屏可以显示出各种图象。
图象的显示是通过驱动电路根据输入信号的变化来控制像素点的亮度，从而在显示面板上形成图象。
四、优势和应用直流屏相比其他类型的屏幕有以下优势：1. 节能：直流屏采用直流电源供电，相比交流屏能更有效地利用电能，节省能源。
2. 显示效果好：直流屏的像素点可以独立控制亮度，能够显示出更细腻、清晰的图象。
3. 反应速度快：直流屏的驱动电路响应速度快，能够实现高刷新率，显示动态图象时不易产生残影。
直流屏广泛应用于各种电子设备中，如智能手机、平板电脑、电视机、电子看板等。
它们在信息显示、娱乐、广告等领域发挥着重要作用。
五、总结直流屏是一种采用直流电源供电的电子显示屏，通过控制电流的大小来控制像素点的亮度，实现图象的显示。
它由显示面板、驱动电路和电源模块组成。
直流屏工作原理
直流屏工作原理直流屏是一种常见的显示设备，广泛应用于电子产品、仪器仪表以及工业控制等领域。
它通过控制电压的变化来实现图象的显示，具有低功耗、高亮度、高对照度等优点。
下面将详细介绍直流屏的工作原理。
1. 像素结构直流屏的基本单元是像素，一个像素由红、绿、蓝三个亮度可调的发光二极管（LED）组成，分别代表了红、绿、蓝三原色。
这三个LED按照一定的罗列方式组成一个像素点，通过调节每一个LED的亮度，可以产生不同颜色的光。
2. 驱动电路直流屏的驱动电路负责控制每一个像素点的亮度，从而实现图象的显示。
驱动电路通常由扫描电路和控制电路组成。
扫描电路通过分时复用的方式，逐行逐列地扫描像素点。
首先，扫描电路会选择一行像素点，将该行像素点的数据发送给控制电路。
然后，控制电路根据接收到的数据，控制相应的LED发光亮度，从而显示出该行像素点的图象。
接着，扫描电路会选择下一行像素点，重复上述过程，直到所有的像素点都被扫描完毕。
控制电路根据接收到的数据，通过调节每一个LED的电流来控制其亮度。
普通来说，控制电路会根据输入的图象数据，进行色采空间的转换和亮度调整，然后将处理后的数据发送给扫描电路。
3. 电源供应直流屏需要稳定的直流电源供应。
通常情况下，直流屏会使用交流电源，通过整流和滤波电路将交流电转换为直流电。
然后，直流电会被分配给每一个像素点的LED，以供其发光。
4. 控制信号直流屏的驱动电路需要接收来自外部的控制信号，以控制图象的显示。
常见的控制信号包括图象数据信号、时钟信号、复位信号等。
图象数据信号是用来传输图象的像素数据的，每一个像素点的亮度信息都会被编码成数字信号，然后通过图象数据信号传输给直流屏的驱动电路。
时钟信号用于同步驱动电路的工作，确保每一个像素点都能在正确的时间点发光。
复位信号用于初始化直流屏的驱动电路，使其处于初始状态。
5. 显示效果通过控制每一个像素点的亮度，直流屏可以显示出各种图象。
当某个像素点的LED发光亮度最大时，该像素点会显示出最亮的颜色。
直流屏工作原理
直流屏工作原理直流屏是一种用于显示图像和文字的平面显示设备，它广泛应用于电子产品、计算机显示器、电视屏幕等领域。
直流屏的工作原理是通过液晶技术实现的。
液晶是一种特殊的材料，它具有光学特性，可以根据电场的作用改变光的传播方向。
直流屏由液晶层、色彩滤光层、背光源等主要组成部分构成。
首先，背光源发出白光，经过导光板的均匀分布后，照射到液晶层上。
导光板的作用是使背光源发出的光线均匀分布在整个液晶层上，确保显示效果的均匀性。
液晶层由两层平行的玻璃基板组成，中间夹层填充有液晶材料。
液晶层上有一组透明的电极，通过控制电极上的电压，可以改变液晶材料的光学特性。
液晶材料是一种有机化合物，它可以分为两种类型：向列型液晶和扭曲向列型液晶。
向列型液晶在不受电场作用时，分子排列呈现向列状态，光线可以通过。
而扭曲向列型液晶在不受电场作用时，分子排列呈现扭曲状态，光线无法通过。
当电场作用于液晶层时，液晶材料的分子排列会发生改变。
通过控制电极上的电压，可以改变液晶材料的分子排列状态，从而控制光线的通过与阻挡，实现图像的显示。
色彩滤光层位于液晶层的前面，它由红、绿、蓝三种颜色的滤光片组成。
当液晶层的液晶材料改变分子排列状态时，色彩滤光层会根据液晶材料的状态选择性地通过或阻挡光线，从而显示出不同的颜色。
通过控制液晶层上的电压，可以实现对每个像素点的控制，从而显示出所需的图像或文字。
液晶屏的分辨率决定了显示的清晰度，分辨率越高，显示效果越清晰。
总结一下，直流屏的工作原理是通过控制液晶材料的分子排列状态，来控制光线的通过与阻挡，从而实现图像和文字的显示。
背光源发出的光线经过导光板均匀分布后照射到液晶层上，通过控制液晶层上的电压，可以改变液晶材料的分子排列状态，再经过色彩滤光层的选择性透过或阻挡，最终显示出所需的图像或文字。
交直流电源专题(14)：直流屏的组成、巡检、常见故障及处理
直流屏巡检
点击进入 主菜单
点击进入 参数显示
点击进入 绝缘监测
直流屏巡检
在此可以查看直流屏 的重要参数
正常情况下，母线对地 电压110V正常
QF正常情况下99kΩ正常
直流屏巡检
可以记录单节电池 电压。正常为 10.8V-14.4V
常见故障及处理
与本机 PLC通讯
子系统通讯
后台通讯
面板工作电 源正常
直流屏的组成、巡检 常见故障及处理
直流屏的功能
直流屏用于大中小型发电厂和变电站，为高压开 关在正常运行和事故状态下的事故照明等提供直流 电源。直流屏的可靠性是其他电源装置 不可替代 的，它能满足变电站和发电厂这些场合对电源的 高可靠性要求。
综保继电器、控制回路为什么要用直流 而不用交流
直流屏的功能
系统能量流动图
交流输入
充电模块
配电输出
交流正常时 交流停电或异常时
电池
直流屏的组成
直流屏的组成
由上图可以看出：直流屏主要由交流电源输入单 元、整流器单元、电池充放电控制单元、蓄电池 组、直流馈出、母线监察(电压测量、绝缘、闪光) 等几个部分组成。带微机控制的直流屏，增加了 中央监控单元，使直流屏的介面更友好、操作、 控制更简单。
谢谢观看
常见故障及处理
充 电 模 块 面 板
直流屏日常巡视检查项目
检查环境及温度，环境应清洁，温度符合说明书 要求。
检查充电模块工作方式和状态是否正常。 检查信号指示应正确、报警系统应正常工作。 检查各种表计指示应正确，无接地现象。 蓄电池是否符合运行要求。 检查冷却、照明等辅助系统，应正常工作。 无任何异常信号和异常声音。
第一、交流电是交变的 用在控制回路 单相控制 正好在分 合闸或者事故跳闸情况下 那个点位正好在电势0位 那就跳 不掉或者合不上 第二、 如果交流电控制 回路发生短路接地现象 则马上就 不能用了 必须跳开控制开关 要不肯定把控制回路或者控 制电缆 电器烧坏 而使用直流电 第一 、直流电是通过直流充电机充电模 块保证的 同时并联蓄电池保证在事故情况下 依然有直流 电存在 保障故障时候依然有电能跳开故障所有的开关 起 到一定的保护作用 第二、直流电电势是稳定的 不过零点，在使用中 不管 什么时候分合闸 都能保证有额定电压 能可靠的分合闸 第三、使用直流电 一般是220V（正负极对地分别是 +110V -110V）这时候 即使控制回路发生一点接地现象 回路电压依然是额定 依然能保证能可靠分合闸 可以在保 障运行的情况下 查找直流接地故障而不影响设备运行
直流屏原理图
直流屏原理图直流屏是一种常见的电子显示设备，它利用直流电源来驱动显示屏上的像素点，从而实现图像显示。
直流屏广泛应用于各种电子设备中，如电视、显示器、手机等，其原理图是直流屏显示技术的核心部分。
直流屏原理图主要包括以下几个部分，像素点阵列、驱动电路、控制电路和电源模块。
首先，像素点阵列是直流屏的基本组成单元，它由许多微小的像素点组成，每个像素点都可以发光或显示不同的颜色。
驱动电路负责控制像素点的亮度和颜色，以及像素点之间的排列和连接。
控制电路则是直流屏的大脑，它接收外部信号并将其转换成像素点的控制信号，从而实现图像显示。
最后，电源模块为直流屏提供稳定的直流电源，以确保显示效果的稳定和清晰。
在直流屏的显示过程中，像素点阵列中的每个像素点都由驱动电路控制，其亮度和颜色由控制电路进行调节。
当外部信号输入时，控制电路会解析信号并将其转换成像素点的控制信号，然后传输给驱动电路。
驱动电路根据控制信号来控制像素点的亮度和颜色，从而实现图像的显示。
而电源模块则为整个显示系统提供稳定的直流电源，以确保显示效果的稳定和清晰。
直流屏原理图的设计和实现需要充分考虑到像素点的排列和连接、驱动电路的控制能力、控制电路的信号解析能力以及电源模块的稳定性和效率。
只有这样，才能保证直流屏在显示图像时具有良好的显示效果和稳定的性能。
总的来说，直流屏原理图是直流屏显示技术的核心部分，它包括像素点阵列、驱动电路、控制电路和电源模块等多个部分。
这些部分共同协作，才能实现直流屏对图像的清晰、稳定和高质量显示。
希望通过本文的介绍，读者能对直流屏原理图有更加深入的理解，从而更好地应用和推广直流屏显示技术。
直流屏操作及说明
警告1)本设备所备蓄电池闲置六个月后（包括未安装及安装后未投运的情况），必须对其进行充电。
否则将引起蓄电池的永久损坏。
２) 本设备在变电所安装调试完成至变电所正式运行期间，如交流电源未投入运行时，必须断开蓄电池组总开关，避免屏内自用电引起电池过放电；严禁将蓄电池组作为变电所高低压设备的临时调试电源，否则将存在过放电引起蓄电池永久损坏的可能。
３) 本设备安装使用后蓄电池组严禁过放电，当蓄电池欠压告警时，应立即断开蓄电池组总开关，应立即对蓄电池进行充电。
否则将损坏蓄电池。
4)在正常运行时，蓄电池始终处于浮充状态，不能断开交流电源或电池组开关，否则蓄电池组会因欠充而损坏！5) 请严格按图纸连接屏间接线和电池组连线，严禁将电池正、负极性接反，否则将损坏蓄电池和其它元器件。
6) 本设备高频开关模块上的微调、控制及地址上的拔码开关均已设定完毕，请不要随意改动。
7) 不得任意在直流母排上接电源,临时用试验电源应取自合闸馈线电源,严禁非专业人员操作。
如果用户违反上述警告条款，造成本设备中元器件和蓄电池损坏，本公司将不承担三包责任。
注意：本设备中所使用的蓄电池在到达使用年限后请不要随意丢弃，请将其卖给有环保资质的回收企业，以免造成二次环境污染！！！一、概述：程控高频开关电源具有体积小，重量轻，效率高，输出纹波低，动态响应快，控制精度高，模块可叠加输出，蓄电池采用屏式安装，成套性强等特点。
广泛应用于电站、变(配)电所、工矿企业、邮电通信等场合的直流电源系统，可实现无人值班。
二、型号及其含义：该系列直流屏作为其中一大系列，由高频开关整流模块，可编程控制器(PLC)，蓄电池组，绝缘监视装置，蓄电池自动监测装置，母线电压自动调节装置，触摸屏，预告信号装置等组成。
蓄电池采用免维护电池。
三、使用条件：１.环境温度－5℃～＋40℃，日平均气温≤35℃。
２.相对湿度不大于85％。
３.使用场所的污染等级≤3级。
(有导电性污染物，或由于预期的凝露使干燥的非导电性污染物变为导电性的)４.产品垂直安装的倾斜应≤5度。
直流屏工作原理
直流屏工作原理一、概述直流屏（Direct View Display）是一种采用直流电源供电的显示屏，广泛应用于电子设备、汽车仪表盘、工业控制系统等领域。
本文将详细介绍直流屏的工作原理，包括其结构组成、电路原理以及工作过程。
二、结构组成直流屏主要由以下几个部分组成：1. 显示面板：采用液晶显示技术，包括液晶层、玻璃基板、色彩滤光片等。
2. 驱动电路：负责控制液晶显示的亮度、颜色和刷新频率。
3. 电源模块：提供直流电源，通常是通过交流电源转换为直流电源。
4. 控制接口：与外部设备进行通信和控制，常见的接口有HDMI、VGA、DVI 等。
三、电路原理直流屏的电路原理主要包括液晶分子的排列、电场调制和背光模块的驱动。
1. 液晶分子排列液晶层中的液晶分子具有有序排列的特性。
在无电场作用下，液晶分子呈现扭曲排列，无法通过光线的传递。
而在电场作用下，液晶分子会重新排列，使得光线可以通过。
2. 电场调制驱动电路通过控制液晶层两侧的电极电压来产生电场。
当电场作用于液晶分子时，液晶分子会发生排列变化，进而改变光的偏振方向。
通过调节电场的强度和方向，可以实现液晶分子的不同排列状态，从而控制光的透过程度。
3. 背光模块驱动直流屏的背光模块通常采用LED（Light Emitting Diode）作为光源。
背光模块的驱动电路负责控制LED的亮度和颜色。
通过调节驱动电路输出的电流和电压，可以实现背光的亮度调节。
四、工作过程直流屏的工作过程可以分为以下几个步骤：1. 电源供电：直流屏通过电源模块将交流电源转换为直流电源，为后续的工作提供电力支持。
2. 信号输入：外部设备通过控制接口将图像信号发送至直流屏的驱动电路。
3. 信号处理：驱动电路对输入的图像信号进行处理，包括调整亮度、对比度、色彩等参数。
4. 液晶调制：驱动电路根据处理后的信号控制液晶层两侧的电极电压，产生相应的电场调制效果，使液晶分子排列发生变化。
5. 光透过：根据液晶分子排列的不同状态，光线的透过程度也不同，从而呈现出不同的图像。
直流屏的结构部件工作原理
直流屏的结构部件工作原理直流屏是一种用于显示信息的设备，它由多个结构部件组成并通过特定的工作原理实现其功能。
本文将从结构部件和工作原理两个方面进行介绍。
一、结构部件1. LED芯片：直流屏中最重要的部件之一，负责发光。
LED芯片通常由半导体材料制成，具有高亮度和长寿命的特点。
2. 导电板：导电板是直流屏的主要支撑结构，上面连接着大量的LED芯片。
导电板通常采用金属材料，具有良好的导电性能和机械强度。
3. 驱动芯片：驱动芯片是直流屏中的重要组成部分，负责控制LED 的亮度和颜色。
驱动芯片通常由集成电路构成，能够根据输入信号调整LED的工作状态。
4. 控制电路：控制电路是直流屏的核心部件，负责接收外部信号并将其转化为LED的亮度和颜色控制信号。
控制电路通常由微处理器和相关电子元件构成。
5. 外壳：外壳是直流屏的外部保护结构，用于保护内部结构部件免受外界环境的影响。
外壳通常由金属或塑料材料制成，具有良好的防护性能。
二、工作原理直流屏的工作原理是通过控制LED的亮度和颜色来实现信息的显示。
其工作过程可分为以下几个步骤：1. 接收信号：直流屏通过接收外部信号来获取待显示的信息。
这些信号可以是文字、图像、视频等形式，通过控制电路进行处理。
2. 数据解码：控制电路将接收到的信号进行解码，将其转化为LED 的亮度和颜色控制信号。
这些控制信号将决定LED的工作状态，从而实现信息的显示。
3. 控制LED亮度：驱动芯片根据解码后的信号控制LED的亮度。
LED亮度的调节可以通过改变电流的大小来实现，电流越大，LED 的亮度越高。
4. 控制LED颜色：驱动芯片还可以根据解码后的信号控制LED的颜色。
LED的颜色通常由红、绿、蓝三种基色的亮度组合而成，通过调节三种基色的亮度比例，可以实现不同颜色的显示。
5. 显示信息：LED芯片根据驱动芯片的控制信号进行工作，发出相应的光线。
LED芯片排列在导电板上，形成一个个像素点，通过不同像素点的亮灭组合，可以显示出文字、图像等信息。
直流屏操作说明
直流屏操作说明直流屏操作说明1. 直流屏运行220kV站直流系统采用哈尔滨九洲电气股份有限公司，220V直流系统采用单母分段接线，采用直流系统屏一级供电方式。
两组蓄电池经刀开关分别接于两段母线上，两组蓄电池经联络刀开关连接，为防止两组蓄电池并列运行，联络开关与蓄电池刀开关之间设有闭锁装置，两套充电装置经刀开关分别接于两端母线上。
直流系统对负荷的供电原则为：对主控室内所有负荷采用辐射网络供电，设置两面馈电柜。
对220kV断路器合闸负荷采用辐射网络供电，220kV GIS内刀闸控制、位置指示、联锁、报警信号电源，带电显示装置电源按环网方式供电。
10kV开关柜内设备保护控制、合闸负荷按环网方式供电。
蓄电池也采用哈尔滨九洲电气股份有限公司产品，300Ah，蓄电池组架式安装，两组蓄电池布置在主控综合楼专用蓄电池室内。
蓄电池同时考虑布置通信蓄电池的位置。
蓄电池个数暂按104只考虑，具体应根据设备厂家单体浮充电压确定，保证在正常运行时，直流系统母线电压约为1.05Ue(不能超过1.05Ue)。
2. 直流系统组成及操作交流配电将交流电源引入分配给各个充电模块，扩展功能为实现两路交流输入的自动切换，以提高直流系统供电的可靠性。
为防止过电压损坏充电模块，交流配电设有防雷装置。
充电模块模块JZ-22020B型高频开关电源模块采用了先进的无源PFC技术和脉宽调制软开关技术的控制技术（PWM），使得模块效率进一步提高，谐波减小。
模块采用交流三相三线制380V AC平衡输入方式，不存在中线电流损耗。
模块交流输入经过尖峰抑制电路和EMI吸收电路，经全桥整流滤波电路将三相交流电压整流为脉动的直流电压，由高频脉宽调制变换器变换将脉动的直流电压成高频方波电压，再由输出整流滤波电路，得到稳定的输出电压和电流，在电网电压和负载发生变化时反馈调整电路控制脉宽调制电路，使得输出电压和电流保持稳定。
模块结构和功能,前面板说明1.前面板如图一。
PZ61-2000智能高频开关直流操作电源系统
Text
19英寸2U机箱
2019/9/17
许继电源有限公司
18
产品概述 XJ POWER
高频开关整流器:
ZZG22 系列整流模块：三相，MOSFET开关变换，100kHz
ZZG22-10220----标称直流输出电压 22T0eVx，t 额定输出电流 10A； ZZG22-20110----标称直流输出电压 110V，额定输出电流 20A； ZZG22-3048-----标称直流输出电压 48V，额定输出电流 30A ； ZZG22-5048-----标称直流输出电压 48V，额定输出电流 50A； ZZG22-3024T-e--x--t标称直流输出电压 24V，额定输出电流 30A； ZZG22-5024-----标称直流输出电压 24V，额定输出电流 50A。
直流电源屏(柜)
111----系统配置方案为 1 组蓄电池、 1 组整流器、单母线接线； 112----系统配置方案为 1 组蓄电池、 1 组整流器、单母线分段接线； 121----系统配置方案为 1 组蓄电池、 2 组整流器、单母线接线； 122----系统配置方案为 1 组蓄电池、 2 组整流器、单母线分段接线； 222----系统配置方案为 2 组蓄电池、 2 组整流器、两段单母线接线； 232----系统配置方案为 2 组蓄电池、 3 组整流器、两段单母线接线。
2019/9/17
ZFD-1 蓄电池放电装置
30A~250A
ZYNB13 有源逆变蓄电池放电装置
60A~250A
许继电源有限公司
8
管理体系 XJ POWER
ISO9001 质量管理体系； ISO14001 环境管理体系； OHSAS 18001 职业、健康、安全管Te理xt体系； IPD 集成产品研发流程，保证产品开发基于市场和客户需求，与西安交大、 华中科技大学开展技术交流与合作。 ERP 系统是T公ex司t 财务、物料、采购、生产、发货等基础管理支撑平台。 LOTUS 系统是连接公司及全国各办事处的信息管理平台。 2008年3月：第一批获得电能产品认证中心PCCC认证。 2009年5月：通过国军标GJB9001A质量管理体系认证。 GB/T 19826-2005《电力工程直流电源设备通用技术条件 及安全要求》的主要发起和制订者。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• 设置功能：设置功能是将监控装置或下级设备运行 过程中需要的参数，通过LCD触摸屏输入到系统中 去，这些参数会茌以后的运行中影响整个系统的工 作。对下级设备的设置是通过串口实现的，监控装 置会提示设置是否威功。
• 控制功能：控制功能是监控装置根据所采集数据， 对下级设备执行相应的动作。这些动作包括有：微 调整流模块的输出电压、调节整流模块的限流点、 控制整流模块的开关机，控制命令是通过串口发出 的。
它具有以下功能
显示功能 控制功能 告警功能 历史记录功能 通讯功能 电池管理设备上报的各种信息进行 处理后实时显示，这些信息包括采集数据、设置参数等， 包括系统的交流工作电压、整流器输出电压和电流、蓄电 池组电压和电流、直流母线电压和绝缘电阻、整流模块的 电压和电流、电池组单体电池电压等。通过监控装置的 LCD触摸屏，可以随时查阅系统运行信息和历史信息、当 前告警信息等。同时，在设置系统参数的过程中，能显示 各种设置情况和动态的实时帮助信息。
• 通讯功能： 监控装置通讯包括与下级设备和后台的 通讯。与下级设备的通讯采用RS485方式，实现在 一条总线上挂多个设备的目的，使每个串口可以处 理多达32个下级设备；与后台的通讯可以采用直接 通过串口或以太网近端连接电站监控设备，或串接 协议转换设备来实现远程连接。
• 电池管理功能：电池管理是监控装置的核心功能， 对电池组的端电压、充放电电流、电池环境温度及 其它参数作实时在线监测。可准确地根据电池的充 放电情况估算电池容量的变化，还能按用户事先设 置的条件自动转入限流均充状态。实现全智能化， 不需要人工干预。
FXJ-21电池电压巡检模块：
• 依据设定的电池检测只数， 轮流切换相应光继电器，将 单只电池的电压引入模块， 通过运放处理后送入AD进行 模数转换，AD转换完成后以 中断的方式通知CPU读出数 据，CPU依据读出的数据计 算出电池电压，并与设定的 过压值及欠压值比较，连续 3次发生越限时将产生过压 或欠压的报警信息。
FZJ-11绝缘监测装置：
的行全技a各b线..操绝实可实术种对cd电e作..缘时靠时.具配F特参地正阻Z简状处地数有备点数绝、J；-单况理运字R电设缘负11S直进，行化压置电母绝-4观行并。显异；阻8线缘5，长与示常；通同监利期后母、时讯测用自台线绝接口装面动监电缘地。置板监控压降时的上测装、低，主2，置正、能要个根进负装准功键据行母置确能的设通线失测是简定信对电出对单值，地报正直操对 保电警负流作测证压功母系即量直、能线统可的流正；对中完数系负地的成据统母母进安线
许继PZ61直流屏的结构与使用
第一章 直流操作电源系统的基本概念：
直流操作电源（直流屏）设备是发电厂 和变电站的二次电源，用于断路器分合闸及 二次回路的仪器仪表、继电保护、控制、应 急灯照明等，它的可靠性直接影响发电厂和 变电站设备的安全可靠运行。
另一部分是PZ61-ZK整 许流继下馈P面Z电以6屏1我微，厂机主普高要遍频是使开由关直 用流W的屏Z许主C继要K-集由21团两2P2大Z0部6V1微份微机组直成。 机一流高部监频份控开是装关PZ置直6、流1-DZ屏Z电为G池2例2屏A，详另1细一0讲2部2述0份高直是频流P开Z操6关作1-整Z电K流源整模流馈 系电块统屏、的。F构电Z成J池-、1屏1工绝就作缘是原监一理测个、装可以 故摆置障放、处多F理节X和电J-运2池1行电的维池机护电柜中压。电池 的屏巡注中检意的模事电块项池、。是母由线18电块压霍自克 NP动6调5-节12装的置电及池一以系串列联的方式 组交成流，输对入应、电直的流电输压出输、出也 就电是压22显0V示。、电流显示等
• 告警功能：在监控装置中，下级设备产生的告警信息，经 过串口发送至监控装置中，此时，监控装置会自动弹出告 警屏并显示当前告警信息并会有告警图标提示有告警产生 。同时系统运行中，监控装置也能根据所采集数据自行判 断，并产生相应的告警信息。
• 历史记录功能：是指将系统运行过程中一些重要的状态和 数据，根据时间等条件存储起来，以备查询。这些记录包 括历史告警记录、历史事件记录、历史绝缘记录和电池测 试记录，同时还具有历史数据的清除和下载等维护功能。
保护及报警功能：
• 具有输入保护、过流保护、短路保护、过温保护、 输出过压保护。
• 整流模块设有各种报警指示，各种报警也都可通过 485通讯口上传到上层监控装置。
• 说明：若某整流模块处于保护动作状态下，此时 该整流模块的均流和外控功能将自动退出。即该故 障模块不影响其余整流模块的正常均流运行。
2、WZCK-21 220V微机直流监控装置
•
监控装置通过RS-485通信口对整流模块、绝缘监
测装置、电池巡检装置等下级智能设备实施数据采集，
并加以显示；亦可根据系统的各种设置数据进行报警
处理、历史数据管理等；同时，能对这些处理的结果
加以判断，根据不同的情况实行电池管理、输出控制
等操作；最后，监控装置还可通过RS-232或RS-485
接口与后台计算机通讯。
配电单元。
1、ZZG22A-10220高频开关整流模块：
采用软开关变换技术专为电力操作电源开 发的开关型整流模块，可单台或多台并联运行向 直流负荷供电，并同时对电池组充电，满足电力 操作电源对整流器的要求。可广泛应用于发电厂、 变电站，亦可作为一般的直流稳压、稳流电源使 用。
整流模块原理框图
三相交流电 输入后，先经 EMI滤波，再经 三相全波整流变 成高压直流电， 经全桥移相逆变、 整流为140kHz左 右的脉冲电压波， 经滤波后输出 220V的直流电。
• 具有LED显示功能：单按面板上的“V/A”键，显示整流 模块当前输出的电压、电流值。
• 并机功能：多台同型号的整流模块可以并联运行并自动均 流。其中某台故障时自动退出，不影响其它整流模块正常 运行。
• 热插拔功能：正在机架上并联工作的多台整流模块，不停 电状态下可以任意插拔其中一台模块使其接入系统或脱离 系统而不影响其他模块的正常工作。
