心电图机的操作流程

心电图机的操作流程

心电图机的操作流程心电图机是一种常见的医疗设备,用于记录心脏电活动的仪器。

它通过测量心脏电信号的变化,并将这些信号转化为可视化的波形图,帮助医生诊断心脏疾病。

下面将介绍心电图机的操作流程,帮助您更好地使用这一设备。

1. 准备工作。

在进行心电图检查之前,首先需要做好准备工作。

确保心电图机处于正常工作状态,连接好必要的电源和电缆。

同时,也要确保患者处于舒适的位置,放松身体,以便获得准确的心电图数据。

2. 安装电极。

接下来是安装心电图机的电极。

通常情况下,心电图机需要使用12个电极来记录心脏电活动。

这些电极需要粘贴在患者的胸部、手臂和腿部,确保它们与皮肤接触良好。

安装电极时要注意电极的位置和连接方式,确保其准确无误。

3. 设置参数。

在安装完电极后,需要对心电图机进行参数设置。

包括选择心电图的导联方式、设置增益和滤波器等。

这些参数的设置会影响到心电图的记录效果,因此需要根据实际情况进行调整。

4. 开始记录。

当准备工作完成并且参数设置好之后,就可以开始记录心电图了。

通过心电图机的操作界面,启动记录功能,并等待心电图机完成数据采集。

在记录过程中,要确保患者保持安静,以免外界干扰影响心电图的准确性。

5. 分析结果。

心电图记录完成后,需要对结果进行分析。

可以通过心电图机自带的分析软件,也可以将数据导入到计算机进行进一步分析。

在分析结果时,需要注意观察心电图的波形、节律和振幅等信息,以便及时发现异常情况。

6. 结束操作。

最后,当心电图记录和分析工作都完成后,需要做好结束操作。

包括关闭心电图机、清理电极和设备,保存记录数据等。

同时,也要及时向患者说明检查结果,并妥善保存心电图数据,以备日后参考。

总结。

心电图机的操作流程并不复杂,但需要严格按照标准操作步骤进行。

只有在正确操作的基础上,才能获得准确可靠的心电图数据,为医生的诊断提供有力支持。

希望通过本文的介绍,您能更好地掌握心电图机的操作流程,为临床工作提供更好的帮助。

心电图机使用操作流程

心电图机使用操作流程

心电图机使用操作流程一、介绍心电图机是一种常见的医疗设备,用于记录心脏的电活动,并生成心电图。

心电图是评估心脏健康的重要工具,可以帮助医生诊断心脏疾病或其他心脏问题。

本文将介绍心电图机的使用操作流程,以便操作人员能够正确地操作心电图机并获得准确的心电图结果。

二、心电图机的准备在操作心电图机之前,需要进行一些准备工作。

首先,确保心电图机处于工作状态并连接了电源。

然后,检查心电图机上的电极是否正常,电极应该干净、整齐,没有明显的损坏。

最后,准备好心电图纸,并将其正确的装载到心电图机上。

三、患者准备在进行心电图检查之前,需要让患者做好准备。

首先,让患者脱掉上衣,使胸部裸露出来。

然后,清洁患者的胸部和四肢,以确保能够良好地黏贴电极。

清洁时可以用湿纱布擦拭,但注意不要让电极湿润。

最后,告诉患者要保持静止,不要说话或移动身体。

四、电极的黏贴将电极正确地黏贴在患者的身体上是获得准确的心电图结果的关键。

通常,心电图机需要使用12个电极,其中6个位于胸部,4个位于四肢。

在黏贴电极之前,可以先用一些洗净的酒精清洁患者的皮肤,以提供更好的黏附力。

然后,按照心电图机的指示,逐个黏贴电极。

对于胸部电极,通常需要将它们黏贴在胸骨两侧和心脏下方。

对于四肢电极,一个位于右臂、一个位于左臂、一个位于右腿、一个位于左腿。

黏贴电极时,要确保它们紧密贴合患者的皮肤,并且没有松动。

五、开始记录心电图当电极黏贴好后,可以开始记录心电图了。

首先,确定心电图机的设置选项,例如记录速度和增益。

这些设置选项通常根据患者的情况和医生的要求进行调整。

然后,开始记录心电图。

有些心电图机可以自动记录,只需按下记录按钮即可。

其他心电图机可能需要手动记录,需要操作人员按下记录按钮并观察心电图的变化。

在记录期间,患者需要保持静止,不要说话或移动身体。

六、心电图的解读当心电图记录完毕后,需要对记录的心电图进行解读。

通常,医生会根据心电图上的波形和数据来判断患者的心脏健康情况。

详细心电图机的使用步骤

详细心电图机的使用步骤
注意制造商提供的注意事项,避免因 误操作导致机器损坏或测量结果不准 确。
THANKS
感谢观看
确保电极片避开毛发、疤痕和皮 肤上的污垢,以免影响信号采用水或湿布清洁皮肤,去除油 脂和污垢,确保电极片与皮肤 良好接触。
用适当的压力将电极片固定在 皮肤上,避免移动或滑落。
在电极片放置过程中,避免过 度拉伸或扭曲皮肤。
03
开始记录心电图
按下开始按钮
确保心电图机处于开启状态,并正确连接电源。 按下开始按钮,启动心电图机。
分析心律失常
判断心律
正常心律应为窦性心律,如果不是窦性心律,则为心律失常。
识别早搏
早搏是指心脏提前搏动,可分为房性早搏、室性早搏等。
判断传导阻滞
传导阻滞是指心脏电信号在传导过程中受阻,导致心脏搏动异常。
判断心脏功能状况
分析心脏节律
正常的心脏节律应为规则的,不规则的节律 可能表示心脏功能异常。
判断心肌缺血
心肌缺血时,心电图可能出现ST段压低或T波倒置 等改变。
注意心脏肥大
心脏肥大时,心电图可能出现相应的改变, 如左心室肥大时QRS波群电压增高。
06
心电图机的维护和保养
定期清洁和保养机器
清洁机器表面
使用柔软的湿布轻轻擦拭机器表 面,注意避免使用含有酒精或化
学溶剂的清洁剂。
保养机器内部
定期检查机器内部组件,如电缆、 电极固定座等,确保没有灰尘或杂 物堆积。
确保心电图机处于正常工作状态,没有出现任何故障提示。
保持静止状态
患者应保持静止状态,避免剧烈运动 或情绪波动,以免影响心电图记录的 准确性。
医生应告知患者保持静止状态的重要 性,并确保患者在整个心电图记录过 程中保持稳定。

心电图机使用操作流程

心电图机使用操作流程
连接设备与患者
连接心电图机电源
连接心电图机电源线,确保电源稳定。 打开心电图机电源开关,检查设备是否正常启动。
连接患者电极
为患者清洁皮肤,确保电极连 接良好。
将电极分别粘贴在患者胸部适 当位置,注意确保电极与皮肤
紧密接触。
将导联线正确连接至电极,并 确保导联线不受扭曲或拉扯。
确认设备连接正常
检查心电图机是否正常工作,观察屏幕是否显示心电图波形 。
确认患者信息
确认患者的姓名、年龄、性别 等基本信息。
确认患者的病史和当前症状, 以便进行必要的医疗判断。
确认患者的药物使用情况,以 避免药物对心电图结果的影响 。
准备记录设备
准备记录心电图的纸张和笔。 确保记录设备的电量充足或连接电源适配器。
设置记录设备的录音功能,以便在需要时进行回放和分析。
02
02
03
确保设备关闭
在断开设备连接之前,确 保心电图机已完全关闭, 避免对设备造成损坏。
断开电源
断开心电图机与电源的连 接,确保安全。
断开患者连接
断开心电图机与患者的连 接,确保患者舒适并准备 离开。
整理心电图数据
记录心电图数据
将心电图数据记录在指定 的记录本中,包括日期、 时间、患者信息等。
审核数据
心电图机பைடு நூலகம்用操作流程
2023-11-06
目录
• 操作前准备 • 连接设备与患者 • 开始操作 • 操作后处理 • 安全注意事项 • 心电图机保养与维护
01
操作前准备
检查设备完好性
确保心电图机外观 完好,无破损或异 常。
确保心电图机处于 安全状态,无漏电 或短路隐患。
检查电源线是否连 接正常,以及电源 指示灯是否亮起。

心电图机的操作规程

心电图机的操作规程

心电图机的操作规程一、仪器评估1、仪器清洁无污垢。

2、外接电源正常。

3、仪器电源开关正常。

4、心电导联线完好无缺损。

二、操作前准备1、将仪器推至病人床边。

2、准备病人:病人取平卧位,前胸暴露,去除汗渍、油渍及污物。

3、准备温开水一杯、水刷一把。

三、操作程序1、按右下角电源开关,显示仪器自检。

2、将病人胸部及四肢按导联位置刷水。

3、导联连接:(1)肢导:右上肢与心电图机负极连接(红)左上肢导与心电图机正极连接(黄)左下肢导与心电图机正极连接(绿)右下肢导与心电图机正极连接(黑)双下肢单独连接也可合并后与一下肢连接(2)胸导:V1:胸骨右缘第4肋间V2:胸骨左缘第4肋间V3:在V2与V4连线的中点V4:在第5肋间与锁骨中线相交处V5:在腋前线与V4水平线相交处V6:在腋中线与V4水平线相交处V7:在腋后线与V4同一水平V8:左肩胛线与V4同一1、将仪器电源关闭。

水平V9:后正中线与V4同一水平VIR—V6R:与V1—V6相对应4、按抗干扰键Fiter, 检查检查显示屏,心电图显示基线是否平稳。

5、按上下左右键,翻页看各导联基线是否平稳。

6、按左下角Auto,自动记忆,按F1键取消打印号,打印心电图。

7、将导联取下,关电源开关。

8、将病人接导联位置的水擦拭干净,协助病人穿衣。

四、操作后准备1、将仪器电源关闭。

2、外接电源线不要取下,使仪器始终保持充电状态备用。

3、将取下的导联线整齐放好。

4、将仪器推回固定位置。

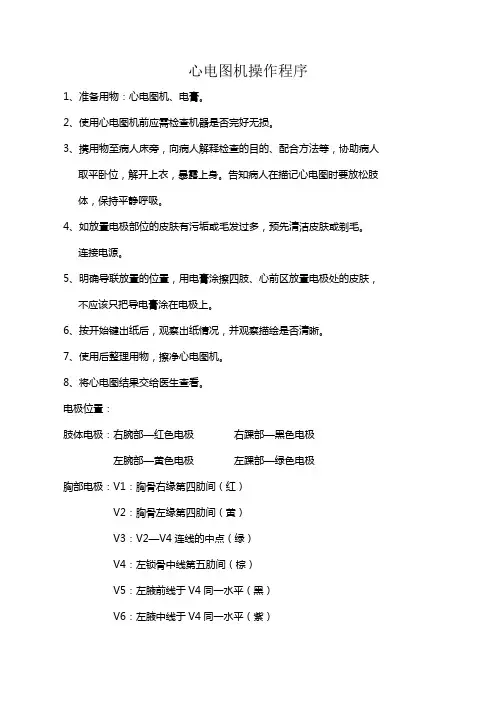

心电图机操作程序

心电图机操作程序

心电图机操作程序
1、准备用物:心电图机、电膏。

2、使用心电图机前应需检查机器是否完好无损。

3、携用物至病人床旁,向病人解释检查的目的、配合方法等,协助病人
取平卧位,解开上衣,暴露上身。

告知病人在描记心电图时要放松肢体,保持平静呼吸。

4、如放置电极部位的皮肤有污垢或毛发过多,预先清洁皮肤或剃毛。

连接电源。

5、明确导联放置的位置,用电膏涂擦四肢、心前区放置电极处的皮肤,
不应该只把导电膏涂在电极上。

6、按开始键出纸后,观察出纸情况,并观察描绘是否清晰。

7、使用后整理用物,擦净心电图机。

8、将心电图结果交给医生查看。

电极位置:
肢体电极:右腕部—红色电极右踝部—黑色电极
左腕部—黄色电极左踝部—绿色电极
胸部电极:V1:胸骨右缘第四肋间(红)
V2:胸骨左缘第四肋间(黄)
V3:V2—V4连线的中点(绿)
V4:左锁骨中线第五肋间(棕)
V5:左腋前线于V4同一水平(黑)
V6:左腋中线于V4同一水平(紫)。

心电图机的使用流程

心电图机的使用流程

心电图机的使用流程一、开机前准备1. 电源连接:使用交流电(220V)或可以使用本机内安装的充电电池。

2. 检查记录纸是否充足。

3. 检查周围环境舒适,温湿度适宜,周围环境中无X光机、超声波装置或其他电器设备等产生干扰。

4. 导联的连接将随机附件的导联线接到机器导联插座。

5. 电极安装电极的安装是能否记录准确的心电图的重要一环,请注意确保电极接触良好。

将电极连接病人时,务必使电源开关处于关闭状态。

(1)四肢电极连接电极应装于两手脚的柔软皮肤上。

先用酒精清洗电极安装部位的皮肤。

然后在清洗后的皮肤上涂少量的导电膏。

(右手臂—R—红色;左手臂—L—黄;右脚—RF—黑;左脚—F—绿)(2)胸部电极安装胸电极安装部位如下:V1:胸骨右缘第四肋间隙。

(红)V2:胸骨左缘第四肋间隙。

(黄)V3:V2与V4之间。

(绿)V4:左第五肋间隙锁骨中线处。

(棕)V5:左腋前线与V4同一平面。

(黑)V6:左腋中线与V4同一平面。

(紫)用酒精清洗安装电极部位的胸部皮肤上,将导电膏涂在该部位大约25mm直径的范围和胸电极吸碗的边缘上,按压胸电极的吸球,将胸电极吸着于V1~V6位置。

(3)被检查者的手脚等露出部分不可碰到床的金属部分,以免出现交流干扰。

二、操作顺序1. 自动记录方式(1)开机:打开左侧电源开关,然后按面板“ON/OFF”键,液晶显示屏显示整机工作状态及预设的导联波形。

(2)逐一按“MODE”键,选择自动记录模式,显示屏有相应的“自动1、自动2、自动3、自动4”字样显示。

(3)按“START/STOP”键开始描记,描记后自动停止。

(4)自动做图中,若需延长某导联记录时间,可按住“○”键直到不需记录为止。

(5)关机按“ON/OFF”键,液晶显示屏中信号消失后,关闭左侧主电源。

2.手动记录方式(1)开机后按“MODE”键,使液晶显示为“手动”字样,即选择了手动记录模式;(2)按“LEAD”键,进行导联切换。

选择希望开始记录的导联;(3)按“START/STOP”键开始描记;(4)描记过程中,按“LEAD”键切换导联;(5)中断描记时按“START/STOP”键,停止走纸;(6)关机3. 心电图机使用后的注意事项:(1)先按面板启动开关“ON/OFF”键,再关左侧主电源开关。

(完整版)心电图机操作流程

(完整版)心电图机操作流程

(完整版)心电图机操作流程
心电图机的操作流程
【用物准备】
心电图机、酒精棉球、镊子、无菌罐
【操作方法及程序】
1.医护人员着装整洁,洗手、戴口罩、帽子,向病人解释。

2.连接电源,打开电源开关,检查心电图机性能,使之处于备用状态。

3.检查各导联是否齐全,地线按要求放好。

4.输入病人住院号、性别、年龄
5.四肢电极连接,先用酒精清洗电极安装部位的皮肤, RA红色接右手 LA黄
色接左手 RL黑色接右腿 LL绿色接左腿
6.胸部电极连接,用酒精清洗安装部位的胸部皮肤,按胸电极的吸球,将电
极吸附于V1-V6位置。

V1:胸骨右缘第四肋间隙
V2:胸骨左缘第四肋间隙
V3:C2 于C4连线中点
V4:左胸骨第五肋间与锁骨中线的交点
V5:左腋前线与C4同一水平线
V6:左腋中线与C4同一水平
7.当一切链接好之后,按开始键走纸。

8.走纸结束后,取下心电图报告,填写患者姓名、年龄、性别。

9.使用完毕后,先将导联线从病人身上取下,协助病人整理衣物,再关电源
开关,拔下电源线并将肢导联与胸导联分开放好,将地线收好,以备下次使用。

10.试机或使用时如发现有故障,立即找设备科修理。

【注意事项】
1.描记时一般取平卧位,告知病人保持安静,勿讲话、移动体位及过度换气,
正确连接电极。

2.心电图机周围2米内不能有其它的带电仪器,以免干扰。

3.及时充电,保证正常使用。

心电图机操作流程

心电图机操作流程

心电图操作1.检查机子是否有心电图打印纸。

2.连接电源,开机。

3.按F1录入患者信息,回车键结束。

4.走到病床,核对患者信息;5.检查患者之前,我们要将导联线检查、整理,避免导联线打结,有利操作过程顺利,心电图形完整清晰;6.接下来,病人检查前准备:嘱病人平卧,衣服拉至乳房以上固定,两侧手脚裸露腕部10cm 以上,双手平放身体两侧,双脚伸直;注意腹部保暖。

7.先连接下肢导联,后连接上肢导联,用酒精棉球清洁两侧手腕、脚腕以上10cm左右的内侧皮肤,以左脚(绿)右脚(黑)左手(黄)右手(红)顺序放置,有金属片这一侧夹在之前清洁皮肤侧,夹子直立,夹稳为准,当左右脚的线放在一个夹子时,也按照左绿右黑放置。

8.6个胸导(C1、C 2、C 3、C 4、C 5、C 6,以颜色区分为别为红、黄、绿、棕、黑、紫)。

常规取病人右侧位检查,接着到胸导联,我们一边定位,一边依序连接6个胸导联。

放置前用酒精棉球清洁该部位,然后轻捻吸球,利用负压将导联轻轻放上,就稳稳吸在正确位置了。

(胸导联位置见图1)12导心电图就连接好了,接下来,继续进行机子操作。

10.接上导联线后机子进入采集页面,在患者心电图波形基线平稳后,点击“打印”,开始采集,等待30秒后打印成功。

12.波形异常可以选择冻结波形进行分析,必要时可以打印;13.打印结束后,先取胸导联再取肢导联,为患者整理衣服。

14.关机。

将检查结果送心电图室进行报告分析。

注:当病人考虑有右室、后壁问题时候,需要加做相关导联。

我们用V1-V3代替右室导联(V3R、V4R、V5R),用V4-V6代替后壁导联(V7、V8、V9)。

连接方法同上。

(相应位置见图2)附加导联V3R-V6R分别接右胸与V3-V6导联对称部位。

V7-V9导联电极分别接腋后线、肩胛骨、脊柱旁线与V4同一水平线上。

心电图操作规程

心电图操作规程

心电图操作规程
《心电图操作规程》
一、患者准备
1. 劝说患者保持安静,避免运动、说话或呼吸过快。

2. 要求患者脱下衣服或解开上衣,并在胸部贴上心电图电极。

二、设备准备
1. 确认心电图仪器的工作状态良好,电极接触良好。

2. 确认心电图仪器的纸张和墨盒充足,可以录制完整的心电图。

3. 调节仪器的增益和速度,确保心电图信号清晰可见。

三、进行心电图记录
1. 将心电图电极粘贴在患者的胸部位置,按照正常心电图的导联布置。

2. 开始记录心电图前,提示患者不要移动并且放松。

确保患者不会在记录心电图时产生干扰。

3. 开始记录心电图,注视监控仪器显示屏,观察心电图信号是否稳定和清晰。

必要时可以调整仪器的设置。

四、记录结果
1. 当完成心电图记录后,及时停止记录并保存数据。

2. 将心电图结果进行打印或存储,必要时进行标注和解读。

3. 确认心电图的记录完整、清晰,并且标注了患者的基本信息和记录时间。

五、清理工作
1. 移除心电图电极,清洁患者的胸部以及移除多余的胶布残留。

2. 关闭心电图仪器,清理并整理记录好的心电图结果。

以上是心电图操作规程的基本步骤,操作人员在操作时应严格按照规程进行并且确保设备的准备充足。

心电图机操作规程

心电图机操作规程

心电图机操作规程
操作程序
1、病员的准备,向受检查者简单说明此种检查对人体无害也无痛苦,以消除紧张。

2、检查前按申请单核对姓名。

3、接通电源及地线,开电源开关,加热机件。

4、病员仰卧于床上,在两手腕屈侧关节上约3厘米及两内踝上约10厘米处涂抹导电胶或酒精并适当摩擦,再以皮带固定电极。

5、按规定按好导联线。

6、检查阻尼是否适合以免描记的波形失真调节电压定准器使1mv等于心电图纸上10小格。

7、转动导联选择开关依次作Ⅰ、Ⅱ、Ⅲ、avR、avL、avF、V1、V3、V5必要时加作V2、V4、V6。

8、如遇基线不稳定及干扰时应检查导联级及地线的连接
9、检查完毕立即在图纸上注明姓名及检查日期每一个导联开始处都注明导联名称。

10、工作完毕、关闭机器、切断电源总开关。

12个标准心电图导联
双极肢体导联I、II、III
单极加压肢体导联aVL、aVR、aVF
胸导联V1、V2、V3、V4、V5、V6
心电图机出现故障的应急预案及程序
第一步:值班护士检查仪器连接处是否紧密,连接顺序是否正确。

第二步:立即通知医生听诊患者心脏情况。

第三步:立即通知维修组进行维修,汇报护士长、科主任。

第四步:密切观察患者病情变化,根据医嘱及时处理。

第五步:向其他科室调借更换仪器,使用备用心电图。

心电图机操作流程图。

心电图机使用流程及注意事项

心电图机使用流程及注意事项

·心电图机使用流程
1、打开电源开关。

2、连接导联:
红:右下肢
黄:左上肢
黑:右下肢
绿:左下肢
3、连接导联:
V1:胸骨右缘第四肋间(红色)
V2:胸骨左缘第四肋间(黄色)
V3:V2与V4连接中点(绿色)
V4:第五肋间与锁骨中线相交处(咖啡色)
V5:腋前线与V4水平线相交处(黑色)
V6:腋中线与V4水平线相交处(紫色)
4、选择“男/女”、年龄、抗干扰键。

5、按“开始走纸”键.
6、用后清理用物,充电备用。

心电图机使用注意事项
1、肢夹的使用:必须严格按照各肢夹所标符号进行
对应连接测量,莫将左右脚串联在一起或只用三
个肢夹,否则会造成测出的波形干扰、不准或分
析结果错误.
2、吸球的使用:请严格按照各胸电极连接的位置进行
连接,并要使用6个胸电极连接,不可只使用V1、 V3、 V5进行测量,这样会造成波形不准及分析结果错误.
5个。

正反面压膜相纸大64开打孔。

心电图机的使用方法和操作流程

心电图机的使用方法和操作流程

心电图机的使用方法和操作流程
心电图机是临床上常用的一种医疗设备,用于记录心脏的电活动,帮助医生诊
断心脏疾病。

正确的使用方法和操作流程可以确保心电图检查的准确性和可靠性,下面介绍心电图机的使用方法和操作流程。

一、准备工作
在进行心电图检查之前,首先需要做好准备工作:- 检查心电图机的工作状态,确保设备处于正常工作状态; - 检查导联线、电极和皮肤准备液,确保没有损坏和
污渍; - 让患者保持安静,放松身心,便于采集准确的心电信号。

二、安装电极和连接导联线
1.将电极贴在患者的胸部、四肢和特定位置:胸前(V1-V6)、右肢
(RA)、左肢(LA)、左腿(LL)电极;
2.确保电极贴紧皮肤,无空气夹持,避免信号干扰;
3.将导联线连接到心电图机的对应插口,确保连接牢固且正确。

三、设置心电图机参数
1.打开心电图机,等待系统启动;
2.设置采样速率和增益,保证信号清晰;
3.选择记录时长和导联方式,根据需要调整相应参数。

四、开始记录心电图
1.让患者静卧或坐姿,保持呼吸平稳;
2.启动心电图机,开始记录心电图信号;
3.观察屏幕上的波形,确保记录的信号清晰准确;
4.结束记录后,保存数据并打印报告。

五、清洁和保养
1.使用清水或少量中性清洁剂擦拭心电图机表面;
2.定期检查导联线和电极是否损坏,及时更换;
3.注意保持心电图机通风良好,避免进水和灰尘。

结语
以上就是心电图机的使用方法和操作流程,正确的操作可以确保心电图检查的
准确性和可靠性,帮助医生及时诊断和治疗心脏疾病。

希望此文对您有所帮助。

心电图机操作规程

心电图机操作规程

心电图机操作规程一、目的确保心电图机的正确使用和维护,保障患者安全和提高诊断准确性。

二、适用范围本操作规程适用于医院心电图室、门诊部及移动心电图检查等场合。

三、操作前准备1. 检查心电图机外观是否完好,电源线及接地线是否安全无损。

2. 确认设备已连接稳定,电源插座符合规格要求。

3. 准备好一次性使用的导联线、吸盘和凝胶等耗材。

4. 确保操作人员已经接受过专业培训,了解心电图机的使用方法和注意事项。

四、操作步骤1. 开启心电图机,等待系统自检完成。

2. 根据患者情况选择合适的导联类型和检查程序。

3. 按照心电图检查标准,正确安置导联线和吸盘于患者身体相应位置。

4. 调整吸盘压力,确保信号传输稳定。

5. 开始记录心电图,注意观察波形是否正常。

6. 记录完成后,及时断开导联线和吸盘。

7. 保存心电图数据,并按照医院规定进行打印或电子存档。

8. 关闭心电图机,并进行必要的清洁和消毒工作。

五、注意事项1. 操作过程中应避免接触患者裸露的皮肤,以防交叉感染。

2. 确保患者处于放松状态,避免因紧张导致的心电图异常。

3. 避免在有强磁场或高频设备附近操作心电图机,以防干扰。

4. 对于特殊患者群体(如心脏病患者),应严格按照医嘱进行操作。

5. 定期对心电图机进行维护和校准,确保设备性能稳定。

六、故障处理1. 如遇设备故障,应立即停止使用,并记录故障现象。

2. 联系专业维修人员进行故障排查和修复。

3. 严禁非专业人员拆卸或修理心电图机。

七、记录与报告1. 操作人员应详细记录操作过程和患者信息。

2. 心电图结果应及时报告给主治医生,以便进行诊断和治疗。

通过遵循以上操作规程,可以确保心电图机的有效使用和患者安全,同时提高心电图检查的质量和准确性。

心电图机操作流程

心电图机操作流程

心电图机操作流程
1.干燥工作服及口罩穿戴整齐,洗手。

2.备齐用物(心电图机、导线、75%酒精、棉签),放置合理。

3.开启心电图机电源开关,检查心电图机性能。

4.对受检者做好解释,核对受检者姓名、性别;指导受检者平卧在检查床上,头朝检查者,冬天注意保暖。

5.肢导联安放位置正确,上肢电极板固定于腕关节上方3cm处(上肢内侧),下肢电极板固定于下肢胫骨内踝上方7cm处,四肢导连红、黄、绿、黑,依次连接于右上肢、左上肢、左下肢、右下肢。

6.胸导联安放位置正确。

胸部电极连接:V1:胸骨右缘第四肋间;V2:胸骨左缘第四肋间;V3:V2与V4之间;V4左第五肋间隙锁骨中线处;V5:左腋前线与V4同一平面;V6:左腋中线与V4同一平面。

7.按ST AR T键开始,各导联走纸速度正确,波型清晰,在心率过快、过慢,振幅过高、过低,出现干扰时,正确调节,纪录完毕后按STOP键结束。

8.检查结束,请受检者起来,整理床单,心电图机及用物处理。

9.打开体检信息管理系统,扫描受检者编号,输入心电图诊断,核对无误后提交。

10.检查下一位受检者,待所有受检者检查完后关闭仪器电源。

昆山红房子医院。

心电图机操作流程

心电图机操作流程

心电图机操作流程接通电源,功能选择静态心电图检查1、开机。

2、按定标,走纸速度等键。

横轴定标时间:走纸速度25mm/s、纵标电压10mm/ mv。

3、检查描笔的位置,调针至心电图纸正中。

4、按开始键开始描记心电图。

5、按I、II. Ⅲ、aVR、aVL、aVF、VI、V2、V3、V4、V5、V6、V7、V8导联的顺序描记心电图。

完成录图。

6、关机。

7、取下心电图纸。

标记:患者姓名、性别、年龄、检查时间,(根需要分别注明各导联)。

注意事项1.注意室温调节和检查环境的隐蔽性。

2.患者在准备检查前应充分休息,取仰卧位,放松肢体;如患者放置电极部位的皮肤污垢或毛发过多,应先清洁皮肤或制毛。

3.在使用过程中患者和仪器只能通过导联线连接。

应尽量避免不必要的干扰因素。

4.为减少电极与皮肤的空隙,增加导电性能,应直接使用导电膏涂擦放置电极部位的皮肤。

涂导电膏时应根据导联放置位置,相互分开,不可涂成一片,避免短路。

5.当心电图波形与患者的病情特征不相符合时,应选择其它检查方法来帮助诊断。

6.对于瓣膜活动、心音变化、心肌功能状态等,心电图不能提供直接判断,要借助其它的检查方法如来共同诊断.7.由于心电图的波形改变受生理性、病理性或解剖学变异等诸多因素的影响。

不能单凭心电图作出超越其许可范围的诊断结论。

8.如发现胸壁导联有无法解释的异常T或波时,应检查电极是否松动脱落,或尝试将电极的位置稍微偏移-些,此时若波形变为完全正常,则可认为这种异常的T波或波是由于心脏冲撞胸壁,使电极的极化电位发生变化而引起的伪差。

9.如果发现11和/或aVF导联的波较深,应重复描记这些导联的心电图。

若此时Q波明显变浅或消失,则可考虑横膈抬高所致,反之不能排除外下壁心肌梗死。

故障排除1、来自交流电源干扰:其特点是呈锯齿状,频率为每秒50周~ 60周。

2. 来自患者方面因素:因寒冷、紧张产生肌肉震颤或体位移动,过度呼吸运动等,均可产生干扰。

3、操作不当引|起的干扰:如电极板缚得过紧;导电胶太少;操作者与患者接触;未接地线等。

心电图机的操作步骤

心电图机的操作步骤
上部暴露,涂上导电液体,保持皮肤与电极良好接触,将电 极片按照右手腕---红色, 左手腕---- 黄色, 左脚腕--绿 色, 右脚腕---黑色的要求固定好。胸导联连接位置:
V1:探查电极放在胸骨右缘第4肋间。--红色 V2:探查电极放在胸骨左缘第4肋间。----黄色 V3:探查电极放在V2 与V4连线的中点。-----绿色 V4:探查电极放在锁骨中线与第5肋间的交点上。-----
(3)、评估周围环境,光照情况及有无电 磁波干扰。
精选课件
11
【操作程序】
1、洗手,戴口罩,准备用物(心电监测仪、治 疗盘内放电极片3-5片、纱布2块 ),将物品摆 放整齐,放于治疗车上。
2、检查电源与机器电压是否相符,机器性能是 否良好。
3、携治疗车至病人床旁,再次核对病人。 4、协助患者取平卧或半卧位。 5、打开电源开关,使心电监护仪处于备用状态。 6、将电极片与监护导联线相连。 7、用纱布清洁局部皮肤。
心电图机的操作步骤
精选课件
1
【用物准备】
心电图机及其导线,生理盐水 棉 签,污物桶。
精选课件
2
【操作步骤】
1、对环境的要求: (1)、室内要求保暖(不低于18℃),以避免因
寒冷而引起的肌电干扰。 (2)、使用交流电源的心电图机必须连接可靠的
专用地线。 (3)、放置心电图机的位置应使其电源线尽可能
远离检查床和导联电缆,床旁不要摆放其它电器 及穿行的电源线。 (4)、检查床的宽度不应窄于80cm。
精选课件
3
2、准备工作 (1)、向受检者做好解释工作,消除紧张
心理。
(2)、检查前受检者应充分休息,检查时 放松肢体,保持平静呼吸。
(3)、打开电源,预热。
精选课件

心电图机操作步骤及保养维护

心电图机操作步骤及保养维护

心电图机操作步骤及保养维护
一、操作步骤
1、去除皮肤油脂,或用50%的酒精清洁皮肤。

2、妥善固定肢体导联及胸部电极,红色(RA——右手)、黄色(LA ——左手)、绿色(RL——左腿)、黑色(LL——右腿),胸部导联:V1——胸骨右侧缘第四肋间隙,V2——胸骨左侧缘第四肋间隙,V3——V2和V4中间,V4——左锁骨中线第五肋间隙,V5——左腋前缘线上第五肋间隙,V6——左侧腋中线上第五肋间隙。

3、打开电源开关,设置病员基本信息,并按滤波键。

4、等待十秒以上获得稳定心电图波形,待屏幕显示“正在分析”后,可撤去电极,打印结果。

5、将心电图结果取下,将执业医师资格的专科医生作出结论后生效。

二、保养及维护:
1、关闭电源后检查:心电图仪外表干净,未损害或未与液体接触,操作面板无脱落、裂缝,无按键损坏。

2、电极干净并无损坏,电源线、电线钩无损坏。

3、储存:电极清洗过,电池重新充满电。

热敏头清洁过。

电源关闭,心电图仪附近不能存放水或化学品。

三、注意事项:
1、清洁前,关闭电源并将电源线从心电图机上拔下,清洁时不能用溶剂或清洁剂。

2、不要在记录后立即清洁热敏头。

如污染后,用热敏头专用清洁剂。

心电图机操作流程及注意事项之欧阳美创编

心电图机操作流程及注意事项之欧阳美创编

心电图机操作流程及注意事项操作流程:遮挡屏风→清洁皮肤→连接导联线及导联球→打开开关→设计走纸速度→打开抗干扰键→测试→走纸记录→关闭开关心电图检查注意事项1. 确认各导联与肢体连接正确及到电性能良好。

2. 做心电图时,如出现振幅超出心电图纸范围和心率过慢过快时及时调整电压和走纸速度至合理范围。

3. 躁动患者做心电图时,由家属协助进行,改用手动模式分步进行逐个导联描记。

4. 进行心电图检查时,发现特殊心电图异常改变(急性改变)应及时同临床医生联系,并限制病人活动,做完心电图后应及时记录患者信息(包括姓名、年龄、时间)并粘贴。

5. 描记常规十二导联心电图后,如III导联有异常Q波(即Q 波大于1∕4R波),应加做吸气描记。

如V1、V2导联R波较高,或可疑后壁心肌梗死,应加做V7-V9导联;可疑右室梗死者,应加做V3—V6R导联。

6. 突发情况下不能处理时,应及时联系主班医师,确保医疗安全。

心电图机常见故障及处理措施一、无心电波形输出显示与描记。

处理措施:1检查各导联线与电极充分接触,导电膏涂抹均匀。

2检查各导联线连接,确认连接无误后联系器械科检查机器故障。

二、后按下START键,走纸速度很快,转换走纸速度的开关无效。

处理措施:机器故障联系器械维修。

三、记录笔出现高频率的抖动,心电图无法记录,按EMG和HUM功能开关也不起作用。

处理措施:1 检查皮肤与电极充分接触,导电膏涂抹均匀。

2 躁动寒战患者由家属协助进行。

四、胸导单个导联不能描记。

处理措施:由其他胸导联代替该导联描记,检查结束后联系器械维修导联故障。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

心电图机操作流程及注意事项
欧阳光明(2021.03.07)
操作流程:
遮挡屏风→清洁皮肤→连接导联线及导联球→打开开关→设计走纸速度→打开抗干扰键→测试→走纸记录→关闭开关
心电图检查注意事项
1. 确认各导联与肢体连接正确及到电性能良好。

2. 做心电图时,如出现振幅超出心电图纸范围和心率过慢过快时及时调整电压和走纸速度至合理范围。

3. 躁动患者做心电图时,由家属协助进行,改用手动模式分步进行逐个导联描记。

4. 进行心电图检查时,发现特殊心电图异常改变(急性改变)应及时同临床医生联系,并限制病人活动,做完心电图后应及时记录患者信息(包括姓名、年龄、时间)并粘贴。

5. 描记常规十二导联心电图后,如III导联有异常Q波(即Q波大于1∕4R波),应加做吸气描记。

如V1、V2导联R波较高,或可疑后壁心肌梗死,应加做V7-V9导联;可疑右室梗死者,应加做V3—V6R导联。

6. 突发情况下不能处理时,应及时联系主班医师,确保医疗安全。

心电图机常见故障及处理措施
一、无心电波形输出显示与描记。

处理措施:1检查各导联线与电极充分接触,导电膏涂抹均匀。

2检查各导联线连接,确认连接无误后联系器械科检查
机器故障。

二、后按下START键,走纸速度很快,转换走纸速度的开关无
效。

处理措施:机器故障联系器械维修。

三、记录笔出现高频率的抖动,心电图无法记录,按EMG和HUM
功能开关也不起作用。

处理措施:1 检查皮肤与电极充分接触,导电膏涂抹均匀。

2 躁动寒战患者由家属协助进行。

四、胸导单个导联不能描记。

处理措施:由其他胸导联代替该导联描记,检查结束后联系器械维修导联故障。

相关文档
最新文档
