管线敷设及表示方式

标准文案

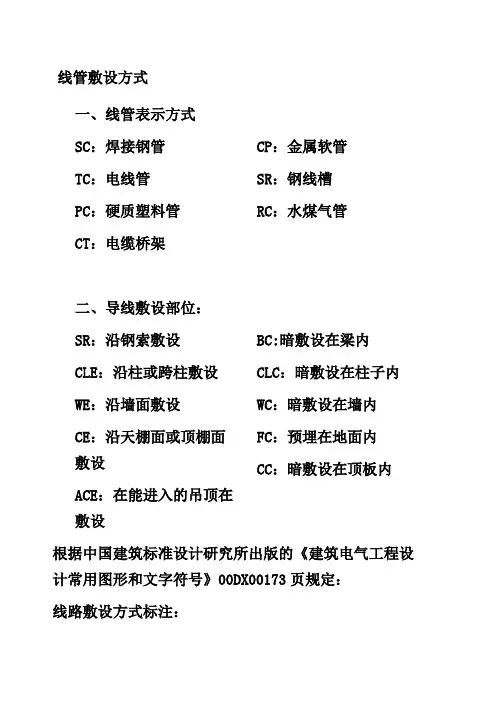

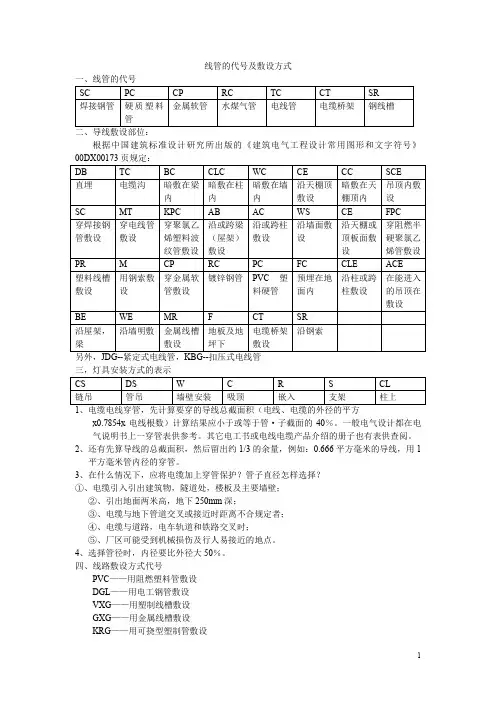

线管敷设方式一、线管表示方式
SC：焊接钢管TC：电线管PC：硬质塑料管CT：电缆桥架CP：金属软管SR：钢线槽RC：水煤气管
二、导线敷设部位：
SR：沿钢索敷设
CLE：沿柱或跨柱敷设WE：沿墙面敷设
CE：沿天棚面或顶棚面敷设
ACE：在能进入的吊顶在敷设
BC:暗敷设在梁内CLC：暗敷设在柱子内WC：暗敷设在墙内FC：预埋在地面内CC：暗敷设在顶板内
根据中国建筑标准设计研究所出版的《建筑电气工程设计常用图形和文字符号》00DX001 73页规定：

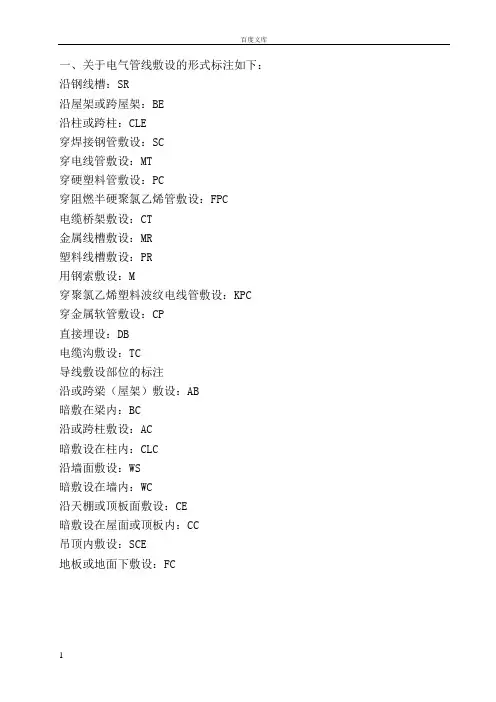

线路敷设方式标注：
穿焊接钢管敷设：SC
穿电线管敷设：MT
穿硬塑料管敷设：PC
穿阻燃半硬聚氯乙烯管敷设：FPC
电缆桥架敷设：CT 金属线槽敷设：MR 塑料线槽敷设：PR
标准文案
用钢索敷设：M
穿聚氯乙烯塑料波纹电线管敷设：KPC
穿金属软管敷设：CP
直接埋设：DB
电缆沟敷设：TC
混凝土排管敷设：CE
导线敷设部位的标注
沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC 沿或跨柱敷设：AC
暗敷设在柱内：CLC
沿墙面敷设：WS
暗敷设在墙内：WC
沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE
地板或地面下敷设：F
JDG--紧定式电线管
KBG--扣压式电线管
一，导线穿管表示
MT-电线管
PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架
MR-金属线槽M-钢索
CP-金属软管PR-塑料线槽RC-镀锌钢管
二，导线敷设方式的表示
DB-直埋
TC-电缆沟
BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设
CC-暗敷在天棚顶内SCE-吊顶内敷设
F-地板及地坪下SR-沿钢索
BE-沿屋架，梁WE-沿墙明敷
三，灯具安装方式的表示
CS-链吊
DS-管吊
W-墙壁安装
C-吸顶
R-嵌入
S-支架
CL-柱上
穿焊接钢管敷设：SC 穿电线管敷设：MT
穿硬塑料管敷设：PC 穿阻燃半硬聚氯乙烯管敷设：FPC
电缆桥架敷设：CT
金属线槽敷设：MR
塑料线槽敷设：PR
用钢索敷设：M
穿聚氯乙烯塑料波纹电线管敷设：KPC
穿金属软管敷设：CP
直接埋设：DB
电缆沟敷设：TC
导线敷设部位的标注
沿或跨梁（屋架）敷设：AB
暗敷在梁内：BC
沿或跨柱敷设：AC
暗敷设在柱内：CLC
沿墙面敷设：WS
暗敷设在墙内：WC
沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC
吊顶内敷设：SCE
地板或地面下敷设：FC
电缆电线穿管，先计算要穿的导线总截面积（电线、电缆的外径的平方x0.7854x电线根数）计算结果应小于或等于管·子截面的40％。

一般电气设计都在电气说明书上一穿管表供参考。

其它电工书或电线电缆产品介绍的册子也有表供查阅。

还有先算导线的总截面积，然后留出约1/3的余量，例如：0.666平方毫米的导线，用1平方毫米管内径的穿管。

在什么情况下，应将电缆加上穿管保护？管子直径怎样选择？
答：在下列地点要管：①、电缆引入引出建筑物，隧道处，楼板及主要墙壁；②、引出地面两米高，地下250mm 深；③、电缆与地下管道交叉或接近时距离不合规定者；④、电缆与道路，电车轨道和铁路交叉时；
⑤、厂区可能受到机械损伤及行人易接近的地点。

选择管径时，内径要比外径大 50 ％。

线路敷设方式代号
PVC——用阻燃塑料管敷设
DGL——用电工钢管敷设
VXG——用塑制线槽敷设
GXG——用金属线槽敷设
KRG——用可挠型塑制管敷设⑦线路明敷部位代号
LM—沿屋架或屋架下弦敷设ZM——沿柱敷设
QM——沿墙敷设
PL——沿天棚敷设
③线路暗敷部位代号
LA——暗设在梁内
ZA—暗设在柱内
QA—暗设在墙内
PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式
L——链吊式
G———管吊式
B——壁装式
R———嵌入式
BR———墙壁内安装
(4)设备标注方法’
⑦配电线路的标注方法
a——b(c×d)e——f其中：a--回路编号
b--导线型号
c--导线根数
d--导线截面
e--敷设方式及穿管管径
f--敷设部位
表示2根导线
表示3根导线
表示n根导线
⑦照明灯具标注方法
一般标注方法：
电缆的敷设：
工序：材料一运输、保管—电缆管敷设及电缆桥架安装—电缆安装前的绝缘电阻测试—电缆敷设。

（1）、电缆敷设前应检查桥架的齐全和油漆的完整，电缆型号、电压、规格应符合设计，并有产品合格证。

（2）、电缆敷设时，在其终端与电缆桥架或电缆沟内应留有备用长度。

（3）、电缆在桥架上垂直敷设时，电力电缆首末端及转弯、接头两端应作固定。

（4）、塑料绝缘电缆的弯曲半径不小于电缆外径的
10倍。

（5）、电缆敷设时，电缆应从盘的上端引出，应避免电缆在支架上及地面磨擦拖拉，电缆表面不得有机械损伤。

（6）、电缆敷设时不宜交叉，电缆应排列整齐，电缆终端头、电缆连接处、电缆井的两端应装设标志牌、标志牌应注明线路编号（当设计无编号时，则应标明型号、规格及起讫地点），牌子字迹应清晰，不易脱落。

标志牌规格宜统一，应能防腐，挂装牢固。

（7）、电缆进入电缆沟、建筑物、盘（柜）以及穿入管子时，出入口应封闭，管口应密封。

（8）、电缆终端头与电缆接头制作前应作好检查，保证相位正确，采用绝缘材料应符合要求。

3、配线工程
工序：配管—管内穿线
1）本工程均为暗配管线，暗敷于装修可燃材料顶棚内、明敷于潮湿场所或埋地敷设的线路应采用金属管布线，明敷或暗敷于干燥场所的线路可采用PVC电线管。

穿金属管的交流线路，不同回路、不应同管敷设，同一回路不应分管敷设。

金属管明敷时的固定点间距，以及和其它管道同侧敷设和交叉时的净距，均应符合施工规范及设计要求。

管线线路较长时，宜适当加装接线盒，直线部分不超过30m，一个弯不超过20m，二个弯不超过15m，三个弯不超过 8m。

金属管敷设完后，应对根数、管径、起始点进行检查，对遗漏者及不符合图纸和现行施工规范要求的应进行修补。

2）管内穿线宜在建筑物的抹灰及地面工程结束后进行。

在穿线之前，应将管中的积水及杂物清除干净。

导线在管内不得有接头和扭结，其接头应在接线盒内连接。

3）导线穿入钢管后，在导线出管口处，应装护口保护导线，在不进入盒（箱）内的垂直管口，穿入导线后，应将管口作密封处。
