基于CATIA的电气标准件库-090510
基于catia的三维标准件库开发与研究毕业设计说明书
![基于catia的三维标准件库开发与研究毕业设计说明书](https://img.taocdn.com/s3/m/441e33c4da38376baf1fae82.png)
毕业设计说明书基于catia的三维标准件库开发与研究摘要本文在比较分析CATIAV5的几种开发方法,结合国内外标准件库开发现状,建立基于CATIA的三维标准件库方法。
本文分析了标准件库任务及目标,构建运行于Windows和CAI,IA两个系统层面上,具有三个基本功能模块的系统框架。
本文根据国家标准分类,设计对标准件的分类选择界面,利用ADO数据库编程将标准件数据读入程序显示在分类选择界面的数据表格中,经过参数检查后传递给CAA自动建模器。
本文采用Access数据库,降低了标准件库数据的冗余度,提高了数据的可操作性。
通过对内部结构及运行机制的分析,根据标准件对象的本身特性分类,实现包含螺栓和螺柱、键、销类,二十一个小类的标准件自动建模功能,并完成了标准渐开线圆柱齿轮的参数化建模功能。
在CATIA V5下建立三维标准件库,分二个阶段进行,一是标准件参数化建模,二是利用 CATALOG进行标准件库的集成。
具体使用了CATIA的F(X)、Formula、Design Table和Catalog 等功能。
关键词:Catia,标准件库,自动建模ABSTRACT:Based on the comparative analysis of several development method, CATIA V5 standard part library at home and abroad, based on the development status of 3d CATIA standard part library method. In this paper a standard part library construction, tasks and goals in Windows and CAI, IA two system level, with three basic function modules of the system framework.According to the national standards of fasteners, design of the interface, using ADO choice classification standard database programming will be displayed in the classification of data read program choices, the data interface through parameter table to check automatic modeling CAA. Based on the Access database, reduces the standard library data redundancy, improve the operability of the data.Through the internal structure and operation mechanism analysis, according to the standard of the object itself characteristic classification, contains the bolts and luozhu, key, pin, 21 small class standard automatic modeling functions, and completed the standard involute gear of parameterized modeling functions.Established in CATIA V5 3d standard part library, two phases, one is the standard of parameterized modeling, 2 it is to use standard part library CATALOG for the integration. The specific use of CATIA F (X), the Table is too, and Catalog etc. FunctionKey words:Catia,,standard catalog, automatic modeling目录摘要 (2)一、绪论 (5)1、catia的地位及其发展简史 (5)2、国内、外标准件库开发的现状 (7)3、设计的目的、内容与要求 (8)二、总体方案的设计 (9)三、标准件参数化建模 (10)四、标准件库的集成 (14)五、标准件库的使用 (15)1、打开标准件库的方法 (15)2、规格的查询 (19)3、出错与处理的方法 (22)4、注意事项 (23)五、致谢 (24)六、参考文献 (26)一、绪论1、catia地位及其发展简史(1) catia的定义CATIA是法国达索公司的产品开发旗舰解决方案。
汽车CATIA软件电气线束模块使用

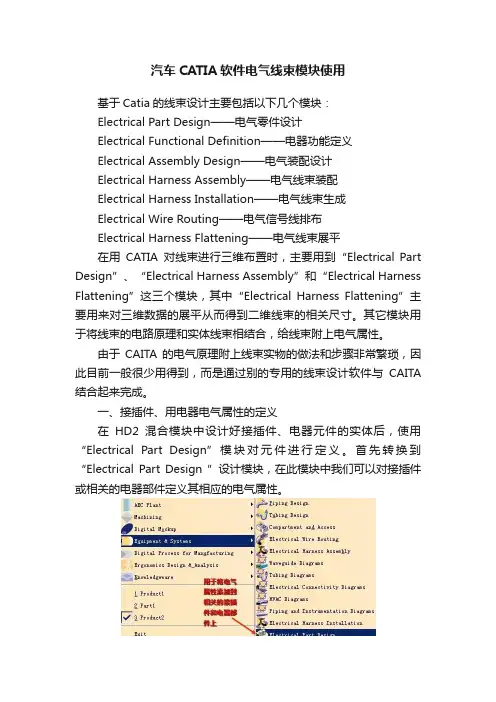

![汽车CATIA软件电气线束模块使用](https://img.taocdn.com/s3/m/251a71116d85ec3a87c24028915f804d2b168719.png)
汽车CATIA软件电气线束模块使用基于Catia的线束设计主要包括以下几个模块:Electrical Part Design——电气零件设计Electrical Functional Definition——电器功能定义Electrical Assembly Design——电气装配设计Electrical Harness Assembly——电气线束装配Electrical Harness Installation——电气线束生成Electrical Wire Routing——电气信号线排布Electrical Harness Flattening——电气线束展平在用CATIA对线束进行三维布置时,主要用到“Electrical Part Design”、“Electrical Harness Assembly”和“Electrical Harness Flattening”这三个模块,其中“Electrical Harness Flattening”主要用来对三维数据的展平从而得到二维线束的相关尺寸。
其它模块用于将线束的电路原理和实体线束相结合,给线束附上电气属性。
由于CAITA的电气原理附上线束实物的做法和步骤非常繁琐,因此目前一般很少用得到,而是通过别的专用的线束设计软件与CAITA 结合起来完成。
一、接插件、用电器电气属性的定义在HD2混合模块中设计好接插件、电器元件的实体后,使用“Electrical Part Design”模块对元件进行定义。
首先转换到“Electrical Part Design ”设计模块,在此模块中我们可以对接插件或相关的电器部件定义其相应的电气属性。
图一在“Electrical Part Design”模块的用户界面中,主要看到如下的工具栏:图21、定义一个电器装置:点击图2第一个命令“用电装置”,然后选择需要定义的对象,可以是一个零件或者是一个电器总成,选择对象的时候可以在模型树上选择或直接在三维的几何图型里选择。
基于CATIA二次开发的标准件库的开发技术研究
![基于CATIA二次开发的标准件库的开发技术研究](https://img.taocdn.com/s3/m/5e108b9c6529647d27285234.png)
基于CATIA二次开发的标准件库的开发技术研究【摘要】本文主要以螺栓为例,以CATIA为二次开发平台,使用VBScript 作为编辑工具,对螺栓、螺钉、螺母垫片、铆钉、轴承、档圈等几类标准件进行精确编程建模,最后将用户自己设计的一些常用零件收编成库。
这样,可以补充标准件的不足,便于重复使用。
【关键词】CATIA;二次开发;VB;标准件库1.引言CATIA作为计算机辅助设计、制造、分析为一体的强大工程软件,有很强的开发性能。
二次开发技术不但提高了软件的用户化和专业化程度,还可以利用它的扩展功能,更好的为客户服务,提高了工作效率和产品的质量。
VB是Microsoft公司推出的一种Windows应用程序开发工具,是当今世界上使用最广泛的编程语言之一。
2.建立各标准件的基础模型以螺栓为例,说明创建过程。
(1)把创建螺栓绘制过程用宏命令录制下来;(2)编辑录制的宏。
Part是零件文档最上层的对象,如图1所示,通过它可以操纵零件文档。
Part 下面有两个重要的对象:Bodies(实体对象)和HybirdBodies(线框曲面对象),还有两个常用的构造器:ShapeFactory(实体构造器)和HybirdShapeFactory(混合元素构造器)。
通过Bodies和HybirdBodies又可以进一步获取Body和Hybirdbody对象,从而获得操作文档所需要的大部分属性、对象和方法。
图1 零件实体的编辑结构图按照CATIA文档的操作方法和顺序,编辑修改所录制的螺栓生成脚本,并对其进行简单的参数化,得到如下脚本程序:(1)创建宏脚本文件,并加入宏脚本的入口点“CATMain”,定义螺栓参数化h1(螺帽的厚度)、h2(螺栓长度)、r1(螺帽六角外圆半径)、r2(螺栓公称半径)、p(螺纹螺距)。
Language=“VBSCRIPT”Sub CATMain(h1,h2,r1,r2,p)(2)创建一个零件文件oDoc,并通过向“Documents”集合添加“Part”类型的文档对象新建一个件文档。
关于CATIA标准件库使用
![关于CATIA标准件库使用](https://img.taocdn.com/s3/m/67e6ef0a581b6bd97f19ea0a.png)
关于CATIA标准件库使用
慧舟软件技术(上海)有限公司
刘国伟2010.09
Ø双击桌面“SGDDHH_BUS_USER ”批处理快捷方式启动CATIA 。
如下图所示:Ø在CATIA 菜单栏选择“File ∣Open ”打开已有装配文件。
如下图所示:
启动装配设计模块
Ø在CATIA菜单栏单击图标,或选择“Tools∣Catalog Browser ”打开库浏览定义对话框。
如下图所示:
Ø在库浏览对话框“Current”字段内,选择“SGDDHHSTANDARD.catalog”库,路径为
“O:\SGDDHH\SGDDHH_SITE\startup\components\MechanicalStandardParts”。
如下图所示:
Ø调用过程:①鼠标双击大类,如“BOLTS”; ②鼠标双击一子类标准,如“GB3750-3”; ③在子类下选择相应零部件,双击鼠标插入,在弹出Catalog浏览窗口中点击“OK”确认插入;④如需继续调用重复1~3步,否则单机“Close”
结束调用。
如下图所示:
Ø最好在总成中建立“Component ”装配节点,调用标准件在此节点下。
(较少计算机资源占用,增加打开大装配文档速度)
Ø调用到总成中标准件自动放在总成基准坐标系零点位置。
Ø调用后的标准件需要自己添加约束定位。
(最好使用智能移动命令,智能移动在结构树中不建立约束节点,增加打开大装配文档速度)调用
后须知。
关于在CATIA V5中建立零部件库的方法
![关于在CATIA V5中建立零部件库的方法](https://img.taocdn.com/s3/m/76d4ddd9b9f3f90f76c61be5.png)
关于在CATIA V5中建立零部件库的方法本文介绍了建立CATIA参数化零件库的主要两种措施:CATIA内部知识工程模块技术以及编程开发技术,对编程开发技术又从进程内和进程外进一步加以介绍。
本文着重讲解了用知识工程模块建立参数化零件库的方法和步骤,并对比分析了各方法的优缺点,以及运用各方法在开发过程中需注意的事项。
CATIA作为当前一种主流的CAD三维设计软件,广泛应用于航空、汽车、船舶及其他制造业。
它之所以如此多地受到越来越多企业的青睐,除了其所具备的强大的三维建模功能外,很大程度上由于其提供给用户的友好的二次开发接口,用户可以根据自己的需求开发出自身需要的界面,以及建立随时可以调用的模型库,方便设计者进行设计。
在当前竞争日益加剧的形势下,谁先推出新的符合大众需求的产品,谁就占据了商机。
对于设计者来说,从产品概念设计到产品的批量生产的过程中,经历了不断的设计、测试、更改;再设计、再测试、再更改的过程。
而这种更改经常只是一些小的方面的更正,例如尺寸上的稍加改动,而总的产品外形是不变的,如果重复性地做这种更改,会带来设计时间上的浪费。
为了减少这种时间上的浪费,提高设计效率,同时节约投入上的成本,对于一些标准件、常用件以及企业的一些同类型、尺寸不同的产品,有必要将其参数化,建立相应的零部件库,待到需要时,只需从库中调出所需的参数化零件,或者在定制的界面中输入用户所需的参数,就可以快速在CATIA环境中生成模型,这样很大程度上缩短了建模时间,提高了建模效率,而且方便了模型的更改。
基于当前为了提高建模效率,降低重复性建模次数的要求,本文讨论了关于CATIA中建立参数化零件库的方法,以及它们相应的建立步骤。
一、CATIA中建立零件库的方法简介作为一款成熟的CAD软件,CATIA拥有强大的建模功能,友好的界面,同时它也嵌入了装配建模时所需的一些标准件,如螺栓、螺母和垫圈等的参数化标准件库。
但这些都不能满足不同企业生产过程中的要求,因为这些自带的标准件是CATIA软件开发公司根据通用零件标准建立的,不具备特殊性。
CATIA软件装配标准件使用技巧
![CATIA软件装配标准件使用技巧](https://img.taocdn.com/s3/m/6a79502da88271fe910ef12d2af90242a895abe8.png)
CATIA软件装配标准件使用技巧CATIA是一种广泛用于三维建模和装配的计算机辅助设计软件。
在CATIA中,标准件是常用的零件库,它们可以帮助我们快速构建和装配产品。
本文将介绍CATIA软件中装配标准件的使用技巧。
一、标准件的导入和定位在CATIA中,标准件库通常以CATPart格式提供。
要导入标准件,可以选择“文件”菜单下的“导入”选项。
在弹出的对话框中,选择标准件所在的文件,并单击“打开”按钮。
CATIA将自动将标准件导入到工作空间中。
导入的标准件通常处于默认位置,我们需要将其定位到正确的位置。
选择“装配设计”工作台,打开“装配”菜单,并选择“约束”选项。
在装配约束对话框中,选择所需的约束类型,并按照装配要求对标准件进行定位。
通过导入和定位标准件,我们可以快速构建产品的装配模型。
二、标准件的查找和选择CATIA提供了便捷的标准件查找和选择功能,使我们能够快速找到所需的标准件。
在CATIA的“工具”菜单下选择“标准件定位器”。
在标准件定位器窗口中,我们可以按照分类、型号或关键字来查找标准件。
通过输入相关的搜索条件,CATIA将在标准件库中过滤出符合条件的标准件,以供选择。
选择所需的标准件后,我们可以将其拖放到设计空间中进行装配。
同时,标准件定位器还提供了标准件的详细信息和预览功能,以便我们更好地了解标准件的特性和尺寸。
三、标准件的约束和连接在CATIA中,标准件的约束和连接是关键的操作步骤,它们可以确保装配的准确性和稳定性。
选择所需的标准件后,在装配设计工作台中打开“约束”菜单,并选择适当的约束类型。
根据装配需求,我们可以使用各种约束类型,如定位约束、角度约束和距离约束等。
在约束对话框中,CATIA将要求我们选择装配的目标构件和基准构件。
通过选择正确的构件,我们可以将标准件与其他零件进行精确定位和连接。
四、标准件的参数化在CATIA中,我们可以对标准件进行参数化操作,以满足不同装配需求和设计变化。
CATIA标准零件库建库
![CATIA标准零件库建库](https://img.taocdn.com/s3/m/5cf56a8d02d276a200292ed7.png)
一.实体建模:1. 进入CATIA软件,点击Start下拉菜单,鼠标移动到Mechanical Design,选择Part Design,进入机械零件设计工作台。
2. 左击xy plane参考平面,在工具栏中点击Sketcher 草图设计图标,进入草图设计模式。
3. 点击Rectangle 矩形图标的下拉箭头,出现多边型图标,点击Hexagon 六边形图标,画一个任意大小的六边形。
工作台环境参数设置注意事项:此时Geometrical Constraints,Dimensional Constraints 必须在启用状态。
4. 点击Constraint 尺寸限制图标,选中六边型的一条垂直线,垂直线变橘黄色显示,移动鼠标,出现尺寸线,再点击另外一条垂直线,标出两条垂直线的距离尺寸线,双击该尺寸线,出现ConstraintDefinition 尺寸线定义对话框,直接在对话框内填入100,点击OK按钮。
5. 进入零件实体设计模式,建造立体模型。
双击模型树的Part1处,进入实体设计模式。
以后应注意这种模式转换,CATIA是大型CAD/CAM/CAE集成软件,在应用中的模式转换,工作台的切换频繁,设计者要清楚自己在哪个工作台工作。
6. 点击Pad拉伸图标,打开Pad Definition 对话框,第一栏Type类型选择缺省的Dimension 实体,Length 长度栏内填100mm,点击OK 按钮,建成六棱柱实体。
7. 单击选中六棱柱实体的上底面,在工具栏中点击Sketcher 草图设计图标,进入草图设计模式。
8. 单击Circle 画圆图标,选中坐标原点,移动鼠标,再单击,画出任意大小的一个圆。
点击Constraint 尺寸限制图标,然后单击该圆,标出圆的直径尺寸线。
双击标注的尺寸线,出现Constraint Definition 尺寸线定义对话框,在Diameter栏内填上100mm。
9. 双击模型树的Part1处,回到零件实体设计模式,单击Pad拉伸图标,出现Pad Definition 对话框,第一栏Type类型选择缺省的Dimension 实体,Length 长度栏内填100mm,然后点击OK 按钮,建成圆柱实体于六棱柱上。
CATIA标准件建模建库方法
![CATIA标准件建模建库方法](https://img.taocdn.com/s3/m/e13bcac708a1284ac85043e9.png)
HQG-STD-1000D如何在 CATIA V5 下 建立和使用三维标准件库版权声明 本讲解的版权为在 注册的 dandanooo 所有,非 经本人同意不得转载.若用于商业用途必须本人参与或经本人同意. 特此声明!请各位网友遵守.二零零三年四月HQG—STD—1000D1 概述CATIA V5 是法国 Dassault System 公司开发的以 NT 为平台的 CAD 软件,由 IBM 公司商 业化发行.其具有人机交互友好,专业功能强大,易于使用操作等特点,深受国内用户的好 评,应用市场不断扩大,作为其知识库的标准件库市场也应运而生.现将本人从事 CATIA 标 准件库开发的经验提炼出来,以指导大家对标准件库创建,开发这一领域的商业市场. 由于 CATIA 功能不断丰富,对标准件库的应用要求也越来越多,如:电气和管路要求在 标准件上添置相应属性,在安装时对标准件进行变形处理,以及电子样机 DMU 环境下对标准 件轻量化要求.鉴于此,本人有意对标准件库进行应用的深层次开发,有意者请与本人联系, 电邮 dan_danooo@. 在 CATIA V5 下建立三维标准件库,分二个阶段进行,一是标准件参数化建模,二是利用 CATALOG 进行标准件库的集成. 具体使用了 CATIA 的 F X) Formula, ( , Design Table 和 Catalog 等功能.2 标准件参数化建模以 GB1337-88 六角自锁螺母为例,进行标准件参数化建模演示.建立一个六角自锁螺母的零件,作为零件族的母体,其它规格的零件通过变化已设定参 数(为标准件变化的关键尺寸)进行生成,利用了参数驱动模型的原理.具体步骤如下: 1)启动 CATIA V5, TOOL>>OPTIONS 中进行显示参量, 在 参数, 公式及关系等的设置, 如图 1.图 1 2)创建一个 Part.选取某一规格的 GB1337-88 六角自锁螺母关键尺寸,利用 F(X)对照版权声明本讲解的版权为在 注册的 dandanooo 所有, 非经本人同意不得转载.若用于商业用途必须本人参与或经本人同意. 特此声明!第 2 页 共 15 页HQG—STD—1000DGB1337-88 六角自锁螺母标准中尺寸命名创建参量,并填入对应的尺寸参数.如图 2.图 2 3)选取 XY 平面,绘制如图 3 的草图,并标注一个六角自锁螺母六角头的关键尺寸,利 用 Formula 创建与参量的公式关系.见图 3.图 3 4)按步骤 3)创建其它几何要素并与已创建参量建立公式关系.版权声明本讲解的版权为在 注册的 dandanooo 所有, 非经本人同意不得转载.若用于商业用途必须本人参与或经本人同意. 特此声明!第 3 页 共 15 页HQG—STD—1000D5)利用 EXECL 或 EDIT 创建六角自锁螺母各关键尺寸参数表,即 Design Table.如图 4.图 4 6)单击 Design Table 图示,在指定的目录下选择步骤 5)所创建的六角自锁螺母各关键 尺寸参数表.由于参量名一致,选择自动匹配参量,完成 Design Table 链接.如图 5. 必要时可选取各组参数进行模型生成的测试.图 5 7)保存六角自锁螺母模型,文件名要规范化,到此已完成了标准件参数化建模过程.版权声明本讲解的版权为在 注册的 dandanooo 所有, 非经本人同意不得转载.若用于商业用途必须本人参与或经本人同意. 特此声明!第 4 页 共 15 页HQG—STD—1000D3 标准件库的集成1) 创建 Catalog Document,并进行规范的命名.如图 6.2) 3)图 6 对上述 Catalog Document 进行保存,到此,为标准件族的创立了三种类型的文件, 要规范这三种文件的命名和存贮路径,为标准库做好准备. 创建各级 Catalog Document,对已创建的 Catalog Document 进行集成.如图 7.图 7版权声明本讲解的版权为在 注册的 dandanooo 所有, 非经本人同意不得转载.若用于商业用途必须本人参与或经本人同意. 特此声明!第 5 页 共 15 页HQG—STD—1000D4 标准件库的使用4.1 打开标准件库有两种打开标准件库的方法:方法一:选取 CATIA V5 装配设计模块(Assembly Design)的工具条上有 Catalog Browser 图标, 亦可选择菜单中 TOOL 中的 Catalog Browser,如图 8 所示:标准件 库界面图8版权声明本讲解的版权为在 注册的 dandanooo 所有, 非经本人同意不得转载.若用于商业用途必须本人参与或经本人同意. 特此声明!第 6 页 共 15 页HQG—STD—1000D在弹出窗口中点取 Browse another catalog 图标,打开标准件库所在的网络服务器 (\\NETAPP \标准件库 v5)或本地硬盘的目录下的 STD.Catalog 文件,即进入标准件库窗口 见图 9:界面 友好 OK标准件库界面图9方法二:CATIA V5 窗口内打开下拉式菜单 FILE Open, 打开标准件库所在的网络服务器(\\NETAPP \ 标准件库 v5)或本地硬盘的目录下的 STD.Catalog 文件,即进入标准件库窗口见图 10: 注:该方法是通过进入 Catalog edit 功能模块来完成调用的,缺点是运行慢,优点是窗口左 侧区显示了标准件库的结构树,便于宏观上对标准件进行类别查找.版权声明本讲解的版权为在 注册的 dandanooo 所有, 非经本人同意不得转载.若用于商业用途必须本人参与或经本人同意. 特此声明!第 7 页 共 15 页HQG—STD—1000D图 10 打开左边窗口中的目录树,即呈现各类型各规格的标准件信息,见图 11: 其中各箭头所指区域分别为:(1) 目录树窗口通过点取树状分支节点的"+"号或者双击各类别的名称依次打开各分支,此窗口支持 鼠标中键的移动和缩放操作,使用者可以调整此窗口和文字至合适的大小.(2) Table 和 Preview 窗口的切换标签Table 窗口显示的是所选零件种类的参数列表. Preview 窗口显示的是所选零件的预览窗口.(3) 查询窗口在此处可以实现对所选零件规格的查询,具体方法见后.(4) 参数列表此处列出此类零件的所有参数, 其中 PartNumber 列是此标准件调用到 CATIA 的装配设计 窗口后在结构树上显示的名称,包括中文名称,标准号,规格尺寸.PartName 列显示的是此 标准件在 CATIA 装配设计过程中保存为独立的.CATPart 文件时的文件名称,一般包括英文名 称,标准号和规格尺寸.(5) 图标可以实现不同类别零件的简单预览.版权声明本讲解的版权为在 注册的 dandanooo 所有, 非经本人同意不得转载.若用于商业用途必须本人参与或经本人同意. 特此声明!第 8 页 共 15 页HQG—STD—1000D ( 1 ) ( 2 ) ( 3 )界面层次清楚,令使用者方便 查询,和掌握标准件库的结构(5)(4)图 11采用"方法一" ,选择具体某一标准件见图 12:图 12版权声明本讲解的版权为在 注册的 dandanooo 所有, 非经本人同意不得转载.若用于商业用途必须本人参与或经本人同意. 特此声明!第 9 页 共 15 页HQG—STD—1000D此窗口左上部分显示的是类别名称和规格,右上部分是预览窗口,中间为查询区,下部是参数列表区 域.4.2 调用标准件有两种方法可以实现对特定规格标准件的正确调用方法一:在图 11 或图 12 的 Table 窗口中选中需要的尺寸规格,点鼠标右键,在弹出式窗口中选 Copy,然后,切换到 CATIA 装配窗口,在 Specification Tree 的 Product1 上点鼠标右键 paste, 如图 13 所示.图 13 至此,此标准件已被 CATIA 所调用.如图 14 所示.图 14版权声明本讲解的版权为在 注册的 dandanooo 所有, 非经本人同意不得转载.若用于商业用途必须本人参与或经本人同意. 特此声明!第 10 页 共 15 页HQG—STD—1000D方法二:在图 12 左上方窗口的图标处按下鼠标左键,不松开,然后拖拽到 CATIA 装配窗口 Specification Tree 的 Product1 处,松开左键.见图 15.图 15 或者在图 11 的 Preview 窗口实现上述的操作,如图 16 所示.图 16 当然, 我们也可以通过在图 15 的图标或图 16 的预览窗口中利用鼠标右键的 copy 和 paste 操作来实现对标准件的调用.规格的查询当某类标准件有着数量较大的规格时,利用查询功能得到满足要求的特定零件是比较有 用的方法. 举例来说,当我们打开标准件号为 HB(5592-5594)-80 这一类零件时,如图 17 所示,版权声明本讲解的版权为在 注册的 dandanooo 所有, 非经本人同意不得转载.若用于商业用途必须本人参与或经本人同意. 特此声明!第 11 页 共 15 页HQG—STD—1000D它的参数列表中有 R(mm) ,L(mm) ,l(mm)等参数,我们需要找出 L(mm)=24mm 的 所有规格,则可在 Filter 输入框中输入:x.L==24mm 然后回车.其查询结果显示在 Table 窗口中,见图 17. 注意:在表达式中,每个关键字前必须有"x." ,并且注意关键字的大小写.图 17图 18 当我们要对字符类型的关键字进行查询时,采用下面的方式: x.PartNumber=="箍带 HB5592-5594-80-8x12.5" 查询条件也可以是让不同的关键字满足一定的条件,如: x.R>=x.l-10mm 即 R 大于或等于 l 减去 10mm.版权声明本讲解的版权为在 注册的 dandanooo 所有, 非经本人同意不得转载.若用于商业用途必须本人参与或经本人同意. 特此声明!第 12 页 共 15 页HQG—STD—1000D结果如图 19 所示.图 19 不同的表达式也可以由逻辑运算符号连接, 如下所示 (x.DIAMETER<=4)AND(x.TYPE=="FHC") 由算术运算符号连接的表达式, 如下所示 (x.DIAMETER + x.LENGTH)>=10mm 下面的表达式给出的是 R 和 l 中的最小值大于或等于 10mm 例子, 如下: min(x.R,x.l)>=10mm 结果见图 20.如果仅需查询字符串类型参数中包含的特定字符串,可以使用下面的表达式x.PartNumber.Search("10x18")>=0mm 结果见图 21. 任何时候按 Reset 键,都可以显示完整的参数列表.版权声明本讲解的版权为在 注册的 dandanooo 所有, 非经本人同意不得转载.若用于商业用途必须本人参与或经本人同意. 特此声明!第 13 页 共 15 页HQG—STD—1000D图 20图 214.3 出错与处理方法在使用过程中如出现文件不能被正确调用,或者调用之后相关的参数不正确,请与标准 件库管理员联系,以便进行更正. 临时应对的处理方法一般情况下主要有两类错误有可能会出现: 调出的标准件的名称和大小不会自动调整 此时请通过打开 Tools-Options,在弹出的 CATIA 设定窗口中,打开 Mechanical Design—Part Design—Display 窗口中的 Parameters 和 Relations 两个选项.然后展开 调入的零件,在它的 Relations 分支下,双击 DesignTable,在弹出的窗口中选择需要的 规格,按 OK,关闭窗口,然后就可以将 DesignTable 分支从结构树上删除.版权声明本讲解的版权为在 注册的 dandanooo 所有, 非经本人同意不得转载.若用于商业用途必须本人参与或经本人同意. 特此声明!第 14 页 共 15 页HQG—STD—1000D调入标准件的装配件在保存时提示文件名称中有不合法的字符 此时可以通过双击调入的标准件分支,然后 Save As, 给出一个正确的名称即可 标准件在调入时出错 此时可以通过在 catalog browser 窗口中对应的零件上点鼠标右键—open Document 打开此零件,修改它的 DesignTable,然后将此零件拖拽或拷贝到装配件上.4.4 注意事项所有类别标准件都没有加上材质属性, 外形尺寸相同而材质不同的不同类别零件在标 准件库中用一类零件来表示,使用时可以根据需要做相应调整. 同一类标准件号的零件因外形的区别分有 A 型和 B 型等, 或一类标准件当其尺寸小于 某一数值为一种外形,当其尺寸大于这一数值时外形有所变化,这种情况下,标准件库中有 A 型和 B 型等两类或多类零件与之相对应,如:GJB3371-(1-9)-98 就有"无开口销孔"和 "有开口销孔"两种情况,相应的在标准件库中对应这两种情况分别有"GJB3371-(1-9)-98 A 型 六角头螺栓(无开口销孔) "和 "GJB3371-(1-9)-98 B 型 六角头螺栓(有开口销孔) " 两类与之对应.版权声明本讲解的版权为在 注册的 dandanooo 所有, 非经本人同意不得转载.若用于商业用途必须本人参与或经本人同意. 特此声明!第 15 页 共 15 页。
catia教程:一步步教你如何建立catia标准件零件库
![catia教程:一步步教你如何建立catia标准件零件库](https://img.taocdn.com/s3/m/fd0e719a284ac850ac024201.png)
一步步教你如何建立CATIA标准件零件库by郑子聪——written在CATIA的建模中,常常用到螺栓螺母等一系列的标准件,但目前CATIA中只有很少的标准件供你选择。
为了方便日后建模的工作,建立一个自己的标准库十分重要,如GB零件库,下面一步一步教你如何建立CATIA零件库。
1.明确你要画的标准件,查阅相关国标,以GB9074.4-88十字槽盘头组合螺钉为例,其技术条件引用的是十字槽盘头螺钉GB818、弹簧垫圈GB9074.26和平垫圈GB9074.24。
至于十字槽可以采用简化的画法,没必要深究到底。
2.打开CATIA,新建一个part,并命名为GB9074.4十字槽盘头组合螺栓M6×16。
先根据GB818十字槽盘头螺钉中的规定,画出M6×16的螺钉形状(你也可以画M5×16等其他的组合螺钉,这里以M6×16为例,然后利用公式直接可以建立其他螺钉的数模)。
先根据GB818中的规定,建立如下参数:dk、k、rt、r、d、l等。
选择公式按钮,弹出如下对话框:过滤器类型中选择“重命名参数”,新建类型参数选择“长度”,点击新建类型参数按钮,左边编辑栏输入“l”,右边编辑栏输入“16”,建立起螺钉长度l=16mm的参数,如下图:继续新建dk=12mm、k=4.6mm、rt=10mm、r=0.25mm、d=6mm的长度参数。
选择yz平面进行草绘,根据GB818中的规定,画出头部的轮廓形状,如下:对图示边框进行尺寸标识,在该尺寸上点击右键,在弹出的对话框中选择“对象-编辑公式”。
在弹出的公式编辑器中选择“重命名的参数”,在相对应的参数上双击,例如要编辑尺寸为6mm的边,找到参数dk并双击,则在上面公式编辑栏中出现dk,然后继续在编辑栏中输入“/2”(由于我们这里是采用旋转的方法来制作螺钉头,所以尺寸要除以2),如下图。
把尺寸都用公式约束好后,图形变成绿色,则可退出草绘(注意R=10的圆弧的圆心在中心线上)。
探究基于CATIA的结构类标准件库设计与运用
![探究基于CATIA的结构类标准件库设计与运用](https://img.taocdn.com/s3/m/f057c72efab069dc51220108.png)
探究基于CATIA的结构类标准件库设计与运用针对飞机的结构类标准件设计的效率和标准水平,考虑飞机工装的基本需求,提出基于CATIA的结构类标准件库系统的设计方法,建立采用模板建模设计技术的飞机结构类标准件库设计系统,对其在飞机工装中的应用进行分析,表明该方法适用于改善飞机标准件的设计效率和标准程度,推动飞机的功能性与安全性。
标签:CATIA;结构类标准件;设计;飞机;运用飞机是重要空运设备,具有快速、安全等特点。
由于飞机的特点,使得飞机与其他机械生产的流程和工艺存在差异。
在实际的飞机制造环节中,除去使用的常规组件外,还需要结合飞机的具体型号展开对构件的设计工作。
这些构件设计过程中,不可避免地会造成大量人力物力损耗。
这也就使得标准件变得十分重要,标准件是飞机构件生产中的关键,也是使用量最多的部分,为提升飞机标准件的设计效率和标准化水平,需寻求有效的方式构建标准件库。
基于此,本文对基于CATIA的结构类标准件库设计展开研究,并对其在具体的飞机标准件设计中的应用进行阐述。
1 CATIA标准件库的开发的思路为实现CATIA标准件库的建设,需要对具体的开发思路进行考虑,通常情况下,对于CATIA标准件库的开发思路有如下两种方式:(1)借助CATIA具备的二次开发组件,拥有CAA架构和研发应用环境RADE、库函数CAA API等内容,选择VC作为标准件库的开发环境,完成CATIA 三维标准件库的建立。
(2)选择VB内含有的对象库,并将CATIA的库文件直接导入程序框架中,再选择CATIA的类对象与函数展开二次开发,进行实现CATIA三维标准件库的建设,满足飞机标准件库的构建。
上述两种方法均可以完成对CATIA标准件库的建设。
第二种方法运用VB 开发基于CATIA的标准件库,常规的相关机械设计,可以选择这种方法;对于飞机结构类标准件库,则存在灵活性相对较差和设计频繁交互效果不理想的情况,这也就导致VB开发不能满足飞机结构类标准件库的设计需求。
CATIA环境下怎么建标准件库
![CATIA环境下怎么建标准件库](https://img.taocdn.com/s3/m/277869d479563c1ec4da71a7.png)
C A T I A环境下怎么建标准件库(总8页)本页仅作为文档封面,使用时可以删除This document is for reference only-rar21year.MarchCATIA环境下怎么建标准件库伴随着产品研发体系的不断完善,知识的延续与再利用作为一种全新的设计理念应运而生。
特别是在市场经济大潮的影响下,企业人才的流动较为频繁。
如何保证在关键位置的人才流动后不至于给企业带来巨大的损失,同时制造业经验如何快速传授给新的工程师,从而加速设计开发的流程,CAD/CAM是技术创新的关键。
CATIA V5的知识工程模块较好地解决了困扰制造业及其他消费品行业的知识重用和保留的重要问题。
它利用独一无二的先进软件架构——CATIA V5知识工程及专家系统(Knowledge Ware),可以将用户成熟的经验做成模板,使得相似的设计可重复使用;还可以通过运用CATIA的知识工程顾问模块,以产品知识为基础,参数化地建立零组件模型,再把零部件模型导入Catalog中实现各种标准件及典型零组件库的建立,用以指导产品的设计和加工。
随着CATIA V5在国内企业的大量使用,关于建立符合国标、航标、企标等的三维标准件库的要求也越来越紧迫。
通过使用标准件库以其达到减少重复劳动、提高设计效率的目的。
我们可以利用CATIA 的Formula、Design Table和Catalog功能,在CATIA环境下构造零件的基本特征,通过参数化设计方法,数值驱动生成标准件库。
下面以HB1-101-1983六角头螺栓为例,采用CAT1A V5R17快速建立标准件库。
图1为零件的二维图形,表1给出了有关控制参数。
表1 HB1-101-1983六角头螺栓规范尺寸从表1中可以看出独立参数有d、H、S、r、l、d、C和L八个尺寸.用这些尺寸来驱动生成螺栓的库文件。
首先,需要建立一个六角头螺栓的零件,它将作为标准件库的母版,其他的同类零件(此处的同类指结构相同、参数不同,例如HB1-102-1983等)只需改变母版零件的相应参数即可。
catia国标标准件库
![catia国标标准件库](https://img.taocdn.com/s3/m/2091eb9c370cba1aa8114431b90d6c85ed3a887b.png)
catia国标标准件库Catia国标标准件库是Catia软件中的一个非常重要的功能模块,它包含了大量的标准件模型,可以极大地提高工程师的工作效率和设计质量。
本文将对Catia国标标准件库进行详细介绍,希望能够帮助大家更好地理解和应用这一功能。
首先,Catia国标标准件库包含了丰富的国家标准件模型,这些模型是按照国家标准进行设计和制造的,具有统一的规格和尺寸,能够在不同的工程设计中广泛应用。
在实际的工程设计中,工程师可以直接从Catia国标标准件库中选择合适的标准件模型,无需重复设计和制造,从而节省了大量的时间和成本。
其次,Catia国标标准件库还包含了各种常用的标准件模型,如螺栓、螺母、轴承、齿轮等,这些标准件模型都经过精确的建模和验证,能够满足工程设计中的各种要求。
工程师可以根据实际的设计需求,从Catia国标标准件库中选择合适的标准件模型,并进行进一步的修改和应用,从而快速完成设计任务。
另外,Catia国标标准件库还提供了丰富的标准件组装模型,工程师可以根据实际的设计需求,从Catia国标标准件库中选择合适的标准件组装模型,进行快速的组装设计。
这些标准件组装模型经过严格的验证和测试,能够确保组装的精确性和可靠性,从而保证了设计的质量和安全性。
最后,Catia国标标准件库还提供了丰富的标准件图纸和技术参数,工程师可以根据实际的设计需求,从Catia国标标准件库中获取标准件的详细图纸和技术参数,进行进一步的分析和应用。
这些标准件图纸和技术参数都经过严格的标准化和规范化,能够为工程设计提供准确的参考和依据。
总的来说,Catia国标标准件库是Catia软件中一个非常重要的功能模块,它包含了丰富的国家标准件模型、常用标准件模型、标准件组装模型、标准件图纸和技术参数,能够极大地提高工程师的工作效率和设计质量。
希望通过本文的介绍,大家能够更好地理解和应用Catia国标标准件库,为工程设计提供更加全面和有效的支持。
catia标准件库的建立
![catia标准件库的建立](https://img.taocdn.com/s3/m/ee9926b2312b3169a551a439.png)
catia造型功能不错,或许是达索有所保留,或许是达索没用心做,工程图有些功能不如达索的低端产品solidwork*1*. 轴侧图catia轴侧图的制做含三个角度的旋转,平行于纸面,这个角度默认为30度,可能可以设成任易角度,每次使用都是临时设置,另外两个角度是垂直纸面的,这两个角度的调节量固定为90,这使得想要转出设计人需要的那个角度非常难,跟转魔方相似,所以用这个功能会感到吃力,值得一提的是solidwork处理这个问题的方法非常经典*2*. 剖面catia在剖面定位上不错,支持捕捉,但剖面界限很简单,只有直线和锯齿线,我想大多数人包括我们的老板,更习惯那种比较随意的波浪线做剖面边界,这个catia可能做不出来,也没见有人提出过.这个问题还算小,可以忍受,梯度转折剖可能不可用,*3*. 图框和明细表R18以后的版本有个插入高级明细表的功能,这个论坛里可以查到一个宏,就是利用的这个功能,生成了很完美的明细表,不过明细表完美了,但是还有问题,就是稳定性,尤其是零件的名称,经常会变回最初的样子,CATIA默认的最初的名称就是系统自动生成的图号,事先做好一套标准件库,用标准件时不用系统的那个命令,而是从自己做的标准件库中调,这样可以解决标准件名称问题,会节约很多反复修改的时间,标准件库的做法:新建组装图,用系统命令顺次插入各标准件,同样的标准件只能插入一次,比如内六角螺钉M5X12图中只可以出现一次,完成后改名,改图号,就是零件号,然后运行宏"CATIA 物料清单_部件自定义属性管理 .CATScript",存盘,同样的方法做其他的标准件库.内容介绍:工程图全系列解决方案(自定义属性、明细表、标题栏、长仿宋体)1.关于部件和装配体的自定义属性管理运行“CATIA 部件自定义属性管理.rar”宏,可以向零件或装配体中,增加自定义属性,如明细表中需要的代号、名称、材质、数量、单重、总重、备注。
