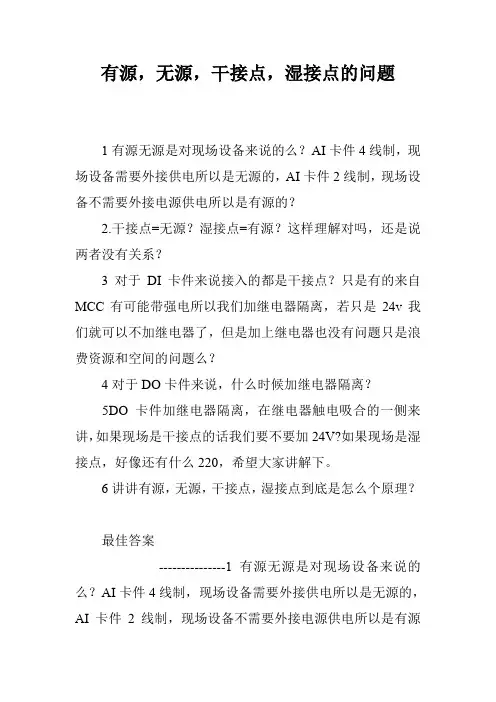

有源,无源,干接点,湿接点的问题
有源，无源，干接点，湿接点的问题1有源无源是对现场设备来说的么？AI卡件4线制，现场设备需要外接供电所以是无源的，AI卡件2线制，现场设备不需要外接电源供电所以是有源的？2.干接点=无源？湿接点=有源？这样理解对吗，还是说两者没有关系？3对于DI卡件来说接入的都是干接点？只是有的来自MCC有可能带强电所以我们加继电器隔离，若只是24v我们就可以不加继电器了，但是加上继电器也没有问题只是浪费资源和空间的问题么？4对于DO卡件来说，什么时候加继电器隔离？5DO卡件加继电器隔离，在继电器触电吸合的一侧来讲，如果现场是干接点的话我们要不要加24V?如果现场是湿接点，好像还有什么220，希望大家讲解下。
6讲讲有源，无源，干接点，湿接点到底是怎么个原理？最佳答案---------------1有源无源是对现场设备来说的么？AI卡件4线制，现场设备需要外接供电所以是无源的，AI卡件2线制，现场设备不需要外接电源供电所以是有源的？理解反了！如果设备是有源的，就是说要额外提供电源，信号线和电源线是分开走的，如你刚才说的四线制的接法，电源线和信号线分开走，设备需要额外的电源，额且这个电源可以另外取，既四线制的线只接信号线，电源线从另外的专用电源上接；而两线制的“无源”不是说不需要电源，而是电源线和信号线用的是同一路线，当你在组态时选择二线制的方法时，模块的测量通道其实也是电源的给定通道；-----------2.干接点=无源？湿接点=有源？这样理解对吗，还是说两者没有关系？干接点，对于一般的不同的设备厂家在同一现场使用的时候，相互之间可能需要得到对方的控制信号或者对方的工作状态；这时候如果直接把对方的24V正极接到自己的PLC 输入点上，不安全也不稳定不实际，所以交接信号线就用两根，利用对方的中间继电器或者其它常开点，既一般指的干接点，--------------3对于DI卡件来说接入的都是干接点？只是有的来自MCC有可能带强电所以我们加继电器隔离，若只是24v我们就可以不加继电器了，但是加上继电器也没有问题只是浪费资源和空间的问题么？也不是说高压的需要隔离，低压的不需要隔离；这是一个很大的误区，几个比较常见的错误24V测量，如果有两个24V电源，取其中一个电源的正极，取另一个电源的M端，测量出的电压很多时候不是24V，这是因为很容易被忽落的电位差的问题，一般才测量交流电的时候，L线直接和大地测量，在测量DC24V的时候，也会有同样的习惯，如果对地测量出24V，只能说明侥幸以及所接线的不规范------------4对于DO卡件来说，什么时候加继电器隔离？这个要根据现场情况来，如果DO所带的都是电磁线圈等，相对比较大的负载，最好要加上中间继电器隔离一下，能很好的保护输[标签:内容]。
有源无源点 干接点湿接点区别
有源:就是有电.能产生电的方式.不光是供电电源,感应电,绝源不好,电磁感应都能产生电,电弧等.因此就是没接任何回路的情况下,只要该接点在以上环境中都易产生感应电或回路电,都是有源接点.在同等电压,同等相位极性一样的情况下和不同电压不同相位极性回路中完全不一样.例如老式交流接触器(CJ1)的一对辅助常开和常闭.当其中的一组接上强电控制回路后,另一组接弱电就有可能有问题,因为不能隔离电弧,既是这组没有接线,但相对于弱电回路,也是有源接点;假如,接的是同一电压等级和同一回路的,没用的那一组是无源的.这个问题在380V,220V,24V控制回路中常见.又如,在可燃气体场合,即使接点有隔离,但是绝缘不够,易放电.和地形成回路.即使没接线也不是无源接点.无源接点就是起隔离和不同控制回路中传递和控制信号的接点.在不同场和,防护等级和要求不一样.当然越高越好.和使用环境有关.现在的继电器在其绝缘的安全电压范围内,没用的接点大多是无源接点.但是常开和常闭一对的就要小心了干接点是干接点,无源是无源的.是两个概念.湿接点也有无源的.例如:一个工程塑料容器中的液体液为位的测量,用两个导电极测液位.因桶内液体在电气上与外界隔离和绝缘的.那么这对电极接入弱电回路(开关量数字量输入),这就可以看做无源的湿接点.因此无源和有源,干接点和湿接点.不能混同.是要用在实际的场合中来看的.目前防护很好的继电器,交流接触器都是干接点.这要看元器件的防护技术指标了.例如:某继电器24V场合下用的,其工程材质可以耐250V电压或380V,但是若用在660V场合下,其接点能看作干接点吗?这就看其材料的耐压了.本人在实践中就碰到写的耐压660V的,但是在660V环境下,使外壳漏电的断子排.虽然不是短路,但漏电在100V左右.更换端子后解决.材料的材质很重要.只要是再生塑料一般很难抗660V以上的.有源是有输出电源,信号内给无源是无输出电源,信号外给无源干接点有源和无源：有源，无源：是对AI来说的如果现场仪表需要DCS卡件向它提供24V电源，那么此仪表对DCS来说是无源信号，反之，如果现场仪表其他地方已经向它提供了24V电源，不需要DCS 卡件提供，此现场仪表就称为有源信号。
有源和无源的区别
1）.简单地讲就是需能（电）源的器件叫有源器件，无需能（电）源的器件就是无源器件。
有源器件一般用来信号放大、变换等，无源器件用来进行信号传输，或者通过方向性进行“信号放大”。
容、阻、感都是无源器件，IC、模块等都是有源器件。
（通俗的说就是需要电源才干显示其特性的就是有源元件，如三极管。
而不必电源就能显示其特性的就叫无源元件）2.）1. 无源器件的简单定义如果电子元器件工作时，其内部没有任何形式的电源，则这种器件叫做无源器件。
从电路性质上看，无源器件有两个基本特点：（1）自身或消耗电能，或把电能转变成分歧形式的其他能量。
（2）只需输入信号，不需要外加电源就能正常工作。
2. 有源器件的基本定义如果电子元器件工作时，其内部有电源存在，则这种器件叫做有源器件。
从电路性质上看，有源器件有两个基本特点：（1）自身也消耗电能。
（2）除了输入信号外，还必须要有外加电源才可以正常工作。
由此可知，有源器件和无源器件对电路的工作条件要求、工作方式完全分歧，这在电子技术的学习过程中必须十分注意。
一．罕见的无源电子器件电子系统中的无源器件可以依照所担当的电路功能分为电路类器件、连接类器件。
1．电路类器件（1）二极管（diode）（2）电阻器（resistor）（3）电阻排（resistor network）（4）电容器（capacitor）（5）电感（inductor）（6）变压器（transformer）（7）继电器（relay）（8）按键（key）（9）蜂鸣器、喇叭（speaker）（10）开关（switch）2．连接类器件（1）连接器（connector）（2）插座（shoket）（3）连接电缆（line）（4）印刷电路板（pcb）二．罕见的有源电子器件有源器件是电子电路的主要器件，从物理结构、电路功能和工程参数上，有源器件可以分为分立器件和集成电路两大类。
1．分立器件（1）双极型晶体三极管（bipolar transistor），一般简称三极管，bjt（2）场效应晶体管（field effective transistor）（3）晶闸管（thyristor），也叫可控硅（4）半导体电阻与电容——用集成技术制造的电阻和电容，用于集成电路中。

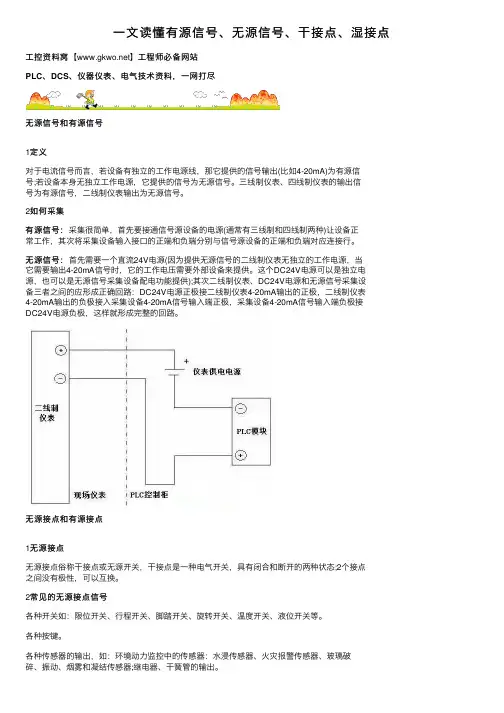

一文读懂有源信号、无源信号、干接点、湿接点
⼀⽂读懂有源信号、⽆源信号、⼲接点、湿接点⼯控资料窝【】⼯程师必备⽹站⼯程师必备⽹站⼯控资料窝PLC、DCS、仪器仪表、电⽓技术资料，⼀⽹打尽⽆源信号和有源信号1定义对于电流信号⽽⾔，若设备有独⽴的⼯作电源线，那它提供的信号输出(⽐如4-20mA)为有源信号;若设备本⾝⽆独⽴⼯作电源，它提供的信号为⽆源信号。
三线制仪表、四线制仪表的输出信号为有源信号，⼆线制仪表输出为⽆源信号。
2如何采集有源信号：有源信号：采集很简单，⾸先要接通信号源设备的电源(通常有三线制和四线制两种)让设备正常⼯作，其次将采集设备输⼊接⼝的正端和负端分别与信号源设备的正端和负端对应连接⾏。
⽆源信号：⾸先需要⼀个直流24V电源(因为提供⽆源信号的⼆线制仪表⽆独⽴的⼯作电源，当⽆源信号：它需要输出4-20mA信号时，它的⼯作电压需要外部设备来提供。
这个DC24V电源可以是独⽴电源，也可以是⽆源信号采集设备配电功能提供);其次⼆线制仪表、DC24V电源和⽆源信号采集设备三者之间的应形成正确回路：DC24V电源正极接⼆线制仪表4-20mA输出的正极，⼆线制仪表4-20mA输出的负极接⼊采集设备4-20mA信号输⼊端正极，采集设备4-20mA信号输⼊端负极接DC24V电源负极，这样就形成完整的回路。
⽆源接点和有源接点1⽆源接点⽆源接点俗称⼲接点或⽆源开关，⼲接点是⼀种电⽓开关，具有闭合和断开的两种状态;2个接点之间没有极性，可以互换。
2常见的⽆源接点信号各种开关如：限位开关、⾏程开关、脚踏开关、旋转开关、温度开关、液位开关等。
各种按键。
各种传感器的输出，如：环境动⼒监控中的传感器：⽔浸传感器、⽕灾报警传感器、玻璃破碎、振动、烟雾和凝结传感器;继电器、⼲簧管的输出。
3有源接点有源接点俗称湿接点或有源开关，具有有电和⽆电的两种状态;2个接点之间有极性，不能反接。
4常见的有源接点信号把以上的⼲接点信号，接上电源，再跟电源的另外⼀极作为输出，就是有源节点信号。
有源接点和无源接点地区别

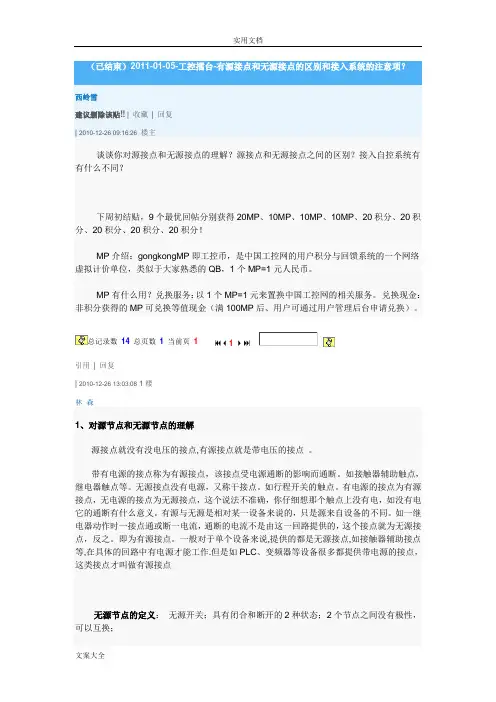

（已结束）2011-01-05-工控擂台-有源接点和无源接点的区别和接入系统的注意项？西岭雪建议删除该贴!! | 收藏| 回复| 2010-12-26 09:16:26楼主谈谈你对源接点和无源接点的理解？源接点和无源接点之间的区别？接入自控系统有有什么不同？下周初结贴，9个最优回帖分别获得20MP、10MP、10MP、10MP、20积分、20积分、20积分、20积分、20积分！MP介绍：gongkongMP即工控币，是中国工控网的用户积分与回馈系统的一个网络虚拟计价单位，类似于大家熟悉的QB，1个MP=1元人民币。
MP有什么用？兑换服务：以1个MP=1元来置换中国工控网的相关服务。
兑换现金：非积分获得的MP可兑换等值现金（满100MP后、用户可通过用户管理后台申请兑换）。
总记录数14 总页数1当前页1 1引用| 回复| 2010-12-26 13:03:08 1楼林森1、对源节点和无源节点的理解源接点就没有没电压的接点,有源接点就是带电压的接点。
带有电源的接点称为有源接点，该接点受电源通断的影响而通断。
如接触器辅助触点，继电器触点等。
无源接点没有电源，又称干接点。
如行程开关的触点。
有电源的接点为有源接点，无电源的接点为无源接点，这个说法不准确，你仔细想那个触点上没有电，如没有电它的通断有什么意义。
有源与无源是相对某一设备来说的，只是源来自设备的不同。
如一继电器动作时一接点通或断一电流，通断的电流不是由这一回路提供的，这个接点就为无源接点，反之。
即为有源接点。
一般对于单个设备来说,提供的都是无源接点,如接触器辅助接点等,在具体的回路中有电源才能工作.但是如PLC、变频器等设备很多都提供带电源的接点，这类接点才叫做有源接点无源节点的定义：无源开关；具有闭合和断开的2种状态；2个节点之间没有极性，可以互换；常见的无源节点信号有：（1）各种开关如：限位开关、行程开关、脚踏开关、旋转开关、温度开关、液位开关等；（2）各种按键；（3）各种传感器的输出，如：环境动力监控中的传感器：水浸传感器、火灾报警传感器、玻璃破碎、振动、烟雾和凝结传感器；（4）继电器、干簧管的输出；有源节点的定义是：有源开关；具有有电和无电的2种状态；2个接点之间有极性，不能反接；最常见的有源节点信号是：（1）把以上的干节点信号，接上电源，再跟电源的另外一极，作为输出，就是有源节点信号；工业控制上，常用的湿节点的电压范围是DC0～30V，比较标准的是DC24V；AC110～220V的输出也可以是有源节点，尽管这样做比较少。

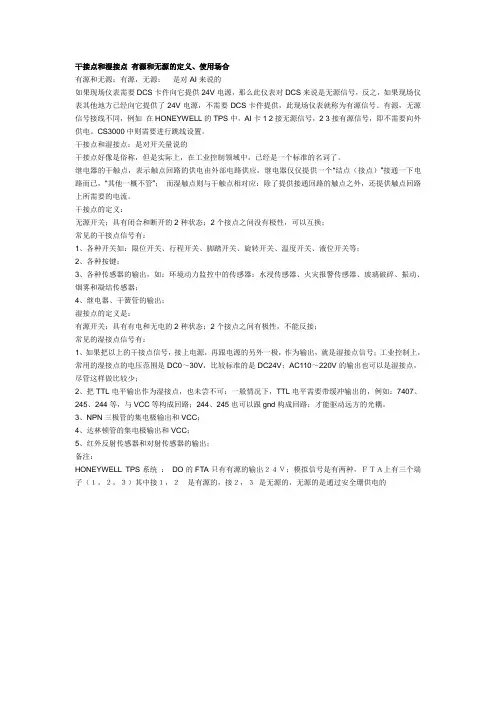

干接点和湿接点 有源和无源的定义、使用场合
干接点和湿接点有源和无源的定义、使用场合有源和无源：有源，无源：是对AI来说的如果现场仪表需要DCS卡件向它提供24V电源，那么此仪表对DCS来说是无源信号，反之，如果现场仪表其他地方已经向它提供了24V电源，不需要DCS卡件提供，此现场仪表就称为有源信号。
有源，无源信号接线不同，例如在HONEYWELL的TPS中，AI卡1 2接无源信号，2 3接有源信号，即不需要向外供电。
CS3000中则需要进行跳线设置。
干接点和湿接点：是对开关量说的干接点好像是俗称，但是实际上，在工业控制领域中，已经是一个标准的名词了。
继电器的干触点，表示触点回路的供电由外部电路供应，继电器仅仅提供一个“结点（接点）”接通一下电路而已，“其他一概不管”；而湿触点则与干触点相对应：除了提供接通回路的触点之外，还提供触点回路上所需要的电流。
干接点的定义：无源开关；具有闭合和断开的2种状态；2个接点之间没有极性，可以互换；常见的干接点信号有：1、各种开关如：限位开关、行程开关、脚踏开关、旋转开关、温度开关、液位开关等；2、各种按键；3、各种传感器的输出，如：环境动力监控中的传感器：水浸传感器、火灾报警传感器、玻璃破碎、振动、烟雾和凝结传感器；4、继电器、干簧管的输出；湿接点的定义是：有源开关；具有有电和无电的2种状态；2个接点之间有极性，不能反接；常见的湿接点信号有：1、如果把以上的干接点信号，接上电源，再跟电源的另外一极，作为输出，就是湿接点信号；工业控制上，常用的湿接点的电压范围是DC0～30V，比较标准的是DC24V；AC110～220V的输出也可以是湿接点，尽管这样做比较少；2、把TTL电平输出作为湿接点，也未尝不可；一般情况下，TTL电平需要带缓冲输出的，例如：7407、245、244等，与VCC等构成回路；244、245也可以跟gnd构成回路；才能驱动远方的光耦。
3、NPN三极管的集电极输出和VCC；4、达林顿管的集电极输出和VCC；5、红外反射传感器和对射传感器的输出；备注：HONEYWELL TPS系统：DO的FTA只有有源的输出２４Ｖ；模拟信号是有两种，ＦＴＡ上有三个端子（１，２，３）其中接１，２是有源的，接２，３是无源的，无源的是通过安全珊供电的。
有源和无源
目录：一、有源和无源1、描述2、电路实例二、附录1、干接点与湿接点2、硬接点与软接点---------------------------------------------------------------------------------------------------------------------一、有源和无源1、描述所谓有源就是指内部含有需要电源才能实现预期功能的元器件（或电路）；所谓无源就是不需要电源供电,自身就有相应功能的元器件（或电路）。
举几个例子：电阻、电容、电感都是无源器件,他们具备的功能（阻值、容值、电感值）是自带的特性,不需要电源就可以拥有。
三极管、集成电路都是有源器件,他们功能必须在供电情况下才可以存在,如果一块芯片,不供电,就无法发挥其固有的功能。
还有蜂鸣器,可以分成有源和无源两种,这个比较特殊.所谓有源蜂鸣器就是指内部含有一套谐振电路,在外部供电的情况下,蜂鸣器才能具备正常的发声功能.而无源蜂鸣器是没有这套电路的,只是两块压电陶瓷片,陶瓷片本身的功能不需要电源就可以具备,但要发声还必须外加电路并正常供电才有。
-----------------------------------------------------------2、电路实例--------------------------------有源Q型显示器说明：继电器有源输出无源Q型显示器说明：---------------------------------------------------------------------------------------------------------------------二、附录1、干接点与湿接点干接点的定义：无源开关；具有闭合和断开的2种状态；2个接点之间没有极性，可以互换。
常见的干接点信号有：1）各种开关如：限位开关、行程开关、脚踏开关、旋转开关、温度开关、液位开关等2）各种按键3）各种传感器的输出，如：环境动力监控中的传感器：水浸传感器、火灾报警传感器、玻璃破碎、振动、烟雾和凝结传感器4）继电器、干簧管的输出湿接点的定义是：有源开关；具有有电和无电的2种状态；2个接点之间有极性，不能反接。
有源和无源地区别
1）.简单地讲就是需能（电）源的器件叫有源器件，无需能（电）源的器件就是无源器件。
有源器件一般用来信号放大、变换等，无源器件用来进行信号传输，或者通过方向性进行“信号放大”。
容、阻、感都是无源器件，IC、模块等都是有源器件。
（通俗的说就是需要电源才能显示其特性的就是有源元件，如三极管。
而不用电源就能显示其特性的就叫无源元件）2.）1. 无源器件的简单定义如果电子元器件工作时，其内部没有任何形式的电源，则这种器件叫做无源器件。
从电路性质上看，无源器件有两个基本特点：（1）自身或消耗电能，或把电能转变为不同形式的其他能量。
（2）只需输入信号，不需要外加电源就能正常工作。
2. 有源器件的基本定义如果电子元器件工作时，其内部有电源存在，则这种器件叫做有源器件。
从电路性质上看，有源器件有两个基本特点：（1）自身也消耗电能。
（2）除了输入信号外，还必须要有外加电源才可以正常工作。
由此可知，有源器件和无源器件对电路的工作条件要求、工作方式完全不同，这在电子技术的学习过程中必须十分注意。
一．常见的无源电子器件电子系统中的无源器件可以按照所担当的电路功能分为电路类器件、连接类器件。
1．电路类器件（1）二极管（diode）（2）电阻器（resistor）（3）电阻排（resistor network）（4）电容器（capacitor）（5）电感（inductor）（6）变压器（transformer）（7）继电器（relay）（8）按键（key）（9）蜂鸣器、喇叭（speaker）（10）开关（switch）2．连接类器件（1）连接器（connector）（2）插座（shoket）（3）连接电缆（line）（4）印刷电路板（pcb）二．常见的有源电子器件有源器件是电子电路的主要器件，从物理结构、电路功能和工程参数上，有源器件可以分为分立器件和集成电路两大类。
1．分立器件（1）双极型晶体三极管（bipolar transistor），一般简称三极管，bjt（2）场效应晶体管（field effective transistor）（3）晶闸管（thyristor），也叫可控硅（4）半导体电阻与电容——用集成技术制造的电阻和电容，用于集成电路中。
有源与无源信号定义
1.无源节点的定义：无源开关；具有闭合和断开的2种状态；2个节点之间没有极性，可以互换；常见的无源节点信号有：（1）各种开关如：限位开关、行程开关、脚踏开关、旋转开关、温度开关、液位开关等；（2）各种按键；（3）各种传感器的输出，如：环境动力监控中的传感器：水浸传感器、火灾报警传感器、玻璃破碎、振动、烟雾和凝结传感器；（4）继电器、干簧管的输出；2.有源节点的定义是：有源开关；具有有电和无电的2种状态；2个接点之间有极性，不能反接；最常见的有源节点信号是：（1）把以上的干节点信号，接上电源，再跟电源的另外一极，作为输出，就是有源节点信号；工业控制上，常用的湿节点的电压范围是DC0～30V，比较标准的是DC24V；AC110～220V的输出也可以是有源节点，尽管这样做比较少。
现在现场仪表和二次仪表相连如采用二线制信号，一般是4－20mA，此信号分为有源和无源二种，有源：4－20mA中已有现场仪表提供带有电压的信号无源：需二次仪表提供配电（DC24V）和现场仪表串联，构成二线制4－20mA的回路，才能正常工作，如二次仪表不带配电是不能产生回路，也就没有电流回路信号了。
二线制仪表回路最大电流在小于25mA之内，电压又是固定的DC24V，那么功率也就在此范围之内，如现场仪表功耗大于此，那二线制就不能提供此能量，所以只有采用电源单独供电，信号单独输出的方式，也就是四线制信号方式。
有源和无源是相对于变送器来说的,变送器提供24V的为有源(四线制),变送器不提供24V的为无源(两线制)。
有源是指各类变送器或者信号源等设备已经一组供电回路给它供电。
直接输出一组4～20mA正负两线的信号回路,给采集设备直接测量。
无源是指各类变送器或者信号源等设备没有供电回路给它供电。
必须要有采集设备供给它工作电源，才可以输出一组4～20mA正负两线的信号回路,给采集设备直接测量。
有源节点和无源接点
干接点干接点(dry contact)和湿接点(wet contact)信号干接点好像是俗称，但是，实际上，在工业控制领域中，已经是一个标准的名词了。
干接点的定义：无源开关；具有闭合和断开的2种状态；2个接点之间没有极性，可以互换；常见的干接点信号有：1、各种开关如：限位开关、行程开关、脚踏开关、旋转开关、温度开关、液位开关等；2、各种按键；3、各种传感器的输出，如：环境动力监控中的传感器：水浸传感器、火灾报警传感器、玻璃破碎、振动、烟雾和凝结传感器；4、继电器、干簧管的输出；有干接点就有湿接点。
湿接点的定义是：有源开关；具有有电和无电的2种状态；2个接点之间有极性，不能反接；常见的湿接点信号有：1、如果把以上的干接点信号，接上电源，再跟电源的另外一极，作为输出，就是湿接点信号；工业控制上，常用的湿接点的电压范围是DC0～30V，比较标准的是DC24V；AC110～220V的输出也可以是湿接点，尽管这样做比较少；2、把TTL电平输出作为湿接点，也未尝不可；一般情况下，TTL电平需要带缓冲输出的，例如：7407、245、244等，与VCC等构成回路；244、245也可以跟gnd构成回路；才能驱动远方的光耦。
3、NPN三极管的集电极输出和VCC；4、达林顿管的集电极输出和VCC；5、红外反射传感器和对射传感器的输出；在工业控制领域中，采用干接点要远远多于湿接点，这是因为干接点没有极性带来的优点：1、随便接入，降低工程成本和工程人员要求，提高工程速度2、处理干接点开关量数量多3、连接干接点的导线即使长期短路既不会损坏本地的控制设备，也不会损坏远方的设备4、接入容易，接口容易统一干接点和湿接点的调理方法：采用光耦的光电隔离。
干接点的接入光耦，顺序如下：VCC －》限流电阻－》光耦LED －》干接点1 －》干接点2 －》GND 也可以：VCC －》干接点1 －》干接点2 －》限流电阻－》光耦LED －》GND 湿接点的接入光耦，顺序如下：湿接点1 －》限流电阻－》光耦LED －》湿接点2 湿接点如果是DC电源，如果湿接点1和2反了，显然打不开光耦；湿接点如果是AC电源，可以相反；有源节点和无源接点无源接点就没有没电压的接点,有源接点就是带电压的接点。
有源节点与无源接点比较
有源接点和无源接点的区别什么是无源动合接点无源接点就是普通继电器的接点就叫无源接点。
如继电器的接点，断路器、隔离刀闸的辅助接点等。
有源接点分为两种类型，有源输入接点和有源输出接点。
有源输入接点指的是电气设备通过光偶接收外部设备接点信号的方式，外部的接点送入时需外加电源驱动发光二极管才能把接点变位输入到设备的情况。
有源输出接点指的是通过三极管或晶闸管的导通或截止来模拟接点的接通和断开，有源输出的控制极由输出设备控制，例如，用光敏三极管作为有源输出接点时，只要外部加上直流电源当光敏三极管控制极接收到光源时，就相当于接点接通，反之接点断开。
无源接点应用起来比较方便，只要接点容量够，外加电源没什么要求，从几伏到几百伏都可以，而有源接点就有限制，只能用它给出的电压等级，使用的电压等级高了，还好办，我们可以降压，但低了它可就不玩活了。
有源节点和无源接点有源接点自身带有工作电源，可以直接带负载，并实现对负载的通断控制。
无源接线自身不带工作电源，只起通断控制功能，如带负载需要另配工作电源。
实践中，多用无源接点，方便灵活。
有源接点要考虑电源的匹配问题，较繁琐。
比方说，1个中间继电器，无源接点：继电器的任意1对触点，以“闭合”或“断开”的状态作为“信号”输出；有源接点：同样是上述触点，其中1端已固定接通电源，另一端作为“通电”或“断电”的状态作为“信号”输出；常开接点：器件“动作”时“闭合”，自然状态（常态）断开的接点；常闭接点：器件“动作”时“断开”，自然状态（常态）闭合的接点。
区分常开、常闭接点的方法：看器件在未接入电路（不工作）情况下，已经接通的是“常闭”，未接通的是“常开”。
源接点就没有没电压的接点,有源接点就是带电压的接点。
带有电源的接点称为有源接点，该接点受电源通断的影响而通断。
如接触器辅助触点，继电器触点等。
无源接点没有电源，又称干接点。
如行程开关的触点。
有电源的接点为有源接点，无电源的接点为无源接点，这个说法不准确，你仔细想那个触点上没有电，如没有电它的通断有什么意义。
无源信号和有源信号定义
无源信号和有源信号定义
从事自动化控制工作的仪表人如果不清楚无源信号、有源信号、无源接点(干接点)、有源接点(湿接点)，必然为之困惑。
本文是介绍无源信号、有源信号、无源接点、有源接点的干货文章，希望对大家有所帮助。
（一）无源信号和有源信号（模拟量）
（1）无源信号和有源信号定义
对于电流信号而言，若设备有独立的工作电源线，那它提供的信号输出(比如4-20mA)为有源信号；若设备本身无独立工作电源，它提供的信号为无源信号。
三线制仪表、四线制仪表的输出信号为有源信号，二线制仪表输出为无源信号。
（2）如何采集无源信号和有源信号
①对于有源信号的采集很简单，首先要接通信号源设备的电源(通常有三线制和四线制两种)让设备正常工作，其次将采集设备输入接口的正端和负端分别与信号源设备的正端和负端对应连接行。
②对于无源信号的采集，首先需要一个直流24V电源(因为提供无源信号的二线制仪表无独立的工作电源，当它需要输出4-20mA信号时，它的工作电压需要外部设备来提供。
这个DC24V电源可以是独立电源，也可以是无源信号采集设备配电功能提供)；其次二线制仪表、DC24V电源和无源信号采集设备三者之间的应形成正确回路：DC24V电源正极接二线制仪表4-20mA输出的正极，二线制仪表4-20mA输出的负极接入采集设备4-20mA 信号输入端正极，采集设备4-20mA信号输入端负极接DC24V电源负极，这样就形成完整的回路。
（二）有源接点和无源接点（开关量）
（1）无源接点的定义
无源接点俗称干接点或无源开关，干接点是一种电气开关，具有闭合和断开的两种状态；2个接点之间没有极性，可以互换。
有源信号与无源信号
有源信号与无源信号一、（一）无源信号和有源信号（模拟量）（1）无源信号和有源信号定义对于电流信号而言，若设备有独立的工作电源线，那它提供的信号输出(比如4-20mA)为有源信号；若设备本身无独立工作电源，它提供的信号为无源信号。
三线制仪表、四线制仪表的输出信号为有源信号，二线制仪表输出为无源信号。
（2）如何采集无源信号和有源信号①对于有源信号的采集很简单，首先要接通信号源设备的电源(通常有三线制和四线制两种)让设备正常工作，其次将采集设备输入接口的正端和负端分别与信号源设备的正端和负端对应连接行。
②对于无源信号的采集，首先需要一个直流24V电源(因为提供无源信号的二线制仪表无独立的工作电源，当它需要输出4-20mA信号时，它的工作电压需要外部设备来提供。
这个DC24V 电源可以是独立电源，也可以是无源信号采集设备配电功能提供)；其次二线制仪表、DC24V电源和无源信号采集设备三者之间的应形成正确回路：DC24V电源正极接二线制仪表4-20mA 输出的正极，二线制仪表4-20mA输出的负极接入采集设备4-20mA信号输入端正极，采集设备4-20mA信号输入端负极接DC24V电源负极，这样就形成完整的回路。
（二）有源接点和无源接点（开关量）（1）无源接点的定义无源接点俗称干接点或无源开关，干接点是一种电气开关，具有闭合和断开的两种状态；2个接点之间没有极性，可以互换。
（2）常见的无源接点信号①各种开关如：限位开关、行程开关、脚踏开关、旋转开关、温度开关、液位开关等；②各种按键；③各种传感器的输出，如：环境动力监控中的传感器：水浸传感器、火灾报警传感器、玻璃破碎、振动、烟雾和凝结传感器；继电器、干簧管的输出。
（3）有源接点的定义有源接点俗称湿接点或有源开关，具有有电和无电的两种状态；2个接点之间有极性，不能反接。
（4）最常见的有源接点信号①把以上的干接点信号，接上电源，再跟电源的另外一极作为输出，就是有源节点信号。
有源和无源的区别
1）.简单地讲就是需能（电）源的器件叫有源器件，无需能（电）源的器件就是无源器件。
有源器件一般用来信号放大、变换等，无源器件用来进行信号传输，或者通过方向性进行“信号放大”。
容、阻、感都是无源器件，IC、模块等都是有源器件。
（通俗的说就是需要电源才干显示其特性的就是有源元件，如三极管。
而不必电源就能显示其特性的就叫无源元件）宇文皓月2.）1. 无源器件的简单定义如果电子元器件工作时，其内部没有任何形式的电源，则这种器件叫做无源器件。
从电路性质上看，无源器件有两个基本特点：（1）自身或消耗电能，或把电能转变成分歧形式的其他能量。
（2）只需输入信号，不需要外加电源就能正常工作。
2. 有源器件的基本定义如果电子元器件工作时，其内部有电源存在，则这种器件叫做有源器件。
从电路性质上看，有源器件有两个基本特点：（1）自身也消耗电能。
（2）除了输入信号外，还必须要有外加电源才可以正常工作。
由此可知，有源器件和无源器件对电路的工作条件要求、工作方式完全分歧，这在电子技术的学习过程中必须十分注意。
一．罕见的无源电子器件电子系统中的无源器件可以依照所担当的电路功能分为电路类器件、连接类器件。
1．电路类器件（1）二极管（diode）（2）电阻器（resistor）（3）电阻排（resistor network）（4）电容器（capacitor）（5）电感（inductor）（6）变压器（transformer）（7）继电器（relay）（8）按键（key）（9）蜂鸣器、喇叭（speaker）（10）开关（switch）2．连接类器件（1）连接器（connector）（2）插座（shoket）（3）连接电缆（line）（4）印刷电路板（pcb）二．罕见的有源电子器件有源器件是电子电路的主要器件，从物理结构、电路功能和工程参数上，有源器件可以分为分立器件和集成电路两大类。
1．分立器件（1）双极型晶体三极管（bipolar transistor），一般简称三极管，bjt（2）场效应晶体管（field effective transistor）（3）晶闸管（thyristor），也叫可控硅（4）半导体电阻与电容——用集成技术制造的电阻和电容，用于集成电路中。
无源与有源接点
科技名词定义
中文名称：无源节点
英文名称：passive bus
定义：注入有功功率及无功功率均为零的节点。
应用学科：电力（一级学科）；电力系统（二级学科）
定义
无源节点的定义：无源开关；具有闭合和断开的2种状态；2个节点之间没有极性，可以互换。
常见的无源节点信号有：
（1）各种开关如：限位开关、行程开关、脚踏开关、旋转开关、温度开关、液位开关等；
DMR系列产品采用硬件滤波和软件变位确认时间窗技术，能防止接点抖动和电磁干扰，保证遥信正确率达100%，并经过几千套装置的现场应用证明，采用此无源接点方案是绝对稳定可靠的。
一般情况下，开关量节点都是无源的，谁用，由谁提供电源（动力）；模拟量节点，有无源的，也有有源的。
比较项目
有源接点
无源接点
接线
外部提供电源。直流电源+220V通过开关量接点接输入端，-220V直接接开关量输入公共端子
装置内部提供带3KV关量接点接输入端。
抗干扰能力
由于采用220V直流电源，因此抗干扰能力强。从变压器或电动机本体过来的温度信号或瓦斯信号，也要求加装防雷隔离端子。
由于采用48V直流电源，因此抗干扰能力相对较弱。一般针对开关柜内部的接点，如断路器位置、手车工作位置、试验位置、弹簧储能状态及保护压板等，其抗干扰能力足够。从变压器或电动机本体过来的温度信号或瓦斯信号，必须加装防雷隔离端子。
（2）各种按键；
（3）各种传感器的输出，如：环境动力监控中的传感器：水浸传感器、火灾报警传感器、玻璃破碎、振动、烟雾和凝结传感器；
（4）继电器、干簧管的输出。
无源节点与有源节点的比较
有源与无源是相当的，如果节点有源，相当于使用方（如plc）就是无源的，如果节点是无源，相当于使用方就是有源的。节点本身提供给另一方使用，比如进入plc，如果是有源，则要考虑与plc的其他回路的兼容性，也就是说动力由节点提供，动力进入plc，然后回到节点，形成一个回路；如果是无源，则节点相当于一条路，动力由plc提供，动力从节点经过，再回到plc，形成一个回路。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（已结束）2011-01-05-工控擂台-有源接点和无源接点的区别和接入系统的注意项？西岭雪建议删除该贴!! | 收藏| 回复| 2010-12-26 09:16:26楼主谈谈你对源接点和无源接点的理解？源接点和无源接点之间的区别？接入自控系统有有什么不同？下周初结贴，9个最优回帖分别获得20MP、10MP、10MP、10MP、20积分、20积分、20积分、20积分、20积分！MP介绍：gongkongMP即工控币，是中国工控网的用户积分与回馈系统的一个网络虚拟计价单位，类似于大家熟悉的QB，1个MP=1元人民币。
MP有什么用？兑换服务：以1个MP=1元来置换中国工控网的相关服务。
兑换现金：非积分获得的MP可兑换等值现金（满100MP后、用户可通过用户管理后台申请兑换）。
总记录数14 总页数1当前页11引用| 回复| 2010-12-26 13:03:08 1楼林森1、对源节点和无源节点的理解源接点就没有没电压的接点,有源接点就是带电压的接点。
带有电源的接点称为有源接点，该接点受电源通断的影响而通断。
如接触器辅助触点，继电器触点等。
无源接点没有电源，又称干接点。
如行程开关的触点。
有电源的接点为有源接点，无电源的接点为无源接点，这个说法不准确，你仔细想那个触点上没有电，如没有电它的通断有什么意义。
有源与无源是相对某一设备来说的，只是源来自设备的不同。
如一继电器动作时一接点通或断一电流，通断的电流不是由这一回路提供的，这个接点就为无源接点，反之。
即为有源接点。
一般对于单个设备来说,提供的都是无源接点,如接触器辅助接点等,在具体的回路中有电源才能工作.但是如PLC、变频器等设备很多都提供带电源的接点，这类接点才叫做有源接点无源节点的定义：无源开关；具有闭合和断开的2种状态；2个节点之间没有极性，可以互换；常见的无源节点信号有：（1）各种开关如：限位开关、行程开关、脚踏开关、旋转开关、温度开关、液位开关等；（2）各种按键；（3）各种传感器的输出，如：环境动力监控中的传感器：水浸传感器、火灾报警传感器、玻璃破碎、振动、烟雾和凝结传感器；（4）继电器、干簧管的输出；有源节点的定义是：有源开关；具有有电和无电的2种状态；2个接点之间有极性，不能反接；最常见的有源节点信号是：（1）把以上的干节点信号，接上电源，再跟电源的另外一极，作为输出，就是有源节点信号；工业控制上，常用的湿节点的电压范围是DC0～30V，比较标准的是DC24V；AC110～220V的输出也可以是有源节点，尽管这样做比较少。
二、源接点和无源接点之间的区别比较三、源接点和无源接点接入自控系统的不同有源接点信号：是系统接收或输出一个带电压的开关量信号。
无源接点信号：系统接收或输出一个不带电压的开关量信号。
有源接点常用在需要现场驱动的触点开关往往现场有线圈的，有电源才能传输正确的信号，无源接点用在现场只是表示通或断不需要电源来驱动它。
引用| 回复| 2010-12-26 13:22:03 2楼陈石头一般理解有源与无源的区别就在于需不需要系统的回路给仪表供电，需要的就是有源，而不需要的就是无源。
无源接点，具有闭合和断开的2种状态；2个接点之间没有极性，可以互换；常见的无源接点信号有：1、各种开关如：限位开关、行程开关、脚踏开关、旋转开关、温度开关、液位开关等；2、各种按键；3、各种传感器的输出，如：环境动力监控中的传感器：水浸传感器、火灾报警传感器、玻璃破碎、振动、烟雾和凝结传感器；4、继电器、干簧管的输出；有源接点，具有有电和无电的2种状态；2个接点之间有极性，不能反接；常见的有源接点信号有：1、如果把以上的干接点信号，接上电源，再跟电源的另外一极，作为输出，就是有源接点信号；工业控制上，常用的有源接点的电压范围是DC0～30V，比较标准的是DC24V；AC110～220V的输出也可以是有源接点，尽管这样做比较少；2、把TTL电平输出作为有源接点，也未尝不可；一般情况下，TTL电平需要带缓冲输出的，例如：7407、245、244等，与VCC等构成回路；244、245也可以跟gnd构成回路；才能驱动远方的光耦。
3、NPN三极管的集电极输出和VCC；4、达林顿管的集电极输出和VCC；5、红外反射传感器和对射传感器的输出；在工业控制领域中，采用无源接点要远远多于有源接点，这是因为无源接点没有极性带来的优点：1、随便接入，降低工程成本和工程人员要求，提高工程速度2、处理干接点开关量数量多3、连接干接点的导线即使长期短路既不会损坏本地的控制设备，也不会损坏远方的设备4、接入容易，接口容易统一引用| 回复| 2010-12-26 23:10:30 3楼Piston一个触点可能是一个继电器的触点也可能是直流三线制接近开关的触点，这两者就有本质上的不同，前者是无源触点后者是有源触点。
显然，无源触点是触点动作控制机构回路与触点负载回路电气隔离的，而且触点只有接入负载后才引入相应的负载电压，才有负载电流的流进、流出，但仍旧与触点动作控制机构存在电气上的隔离，如果不接入负载回路则此触点虽然可以受控动作但完全与外界是电气隔离的，所以也叫干式触点，如电磁式继电器和接触器的辅助触点、干簧管、行程开关和限位开关的触点、热继电器的常开常闭触点等，只要触点遮断容量足够，就可以随意接入各种负载，容量限制很少，即使负载回路引入了干扰甚至短路也因具有隔离而不会扩大故障范围。
不过干触点动作频率不能太频繁（尤其是直流负载时）；与此相对应，有源触点叫做湿式触点，如常见的接近开关和光电开关触点、某些固态器件的输出、PLC的晶体管式和双向可控硅式输出点、变频和伺服上的线性差分输出点等。
因为它即使不接入负载回路在电气上也是不独立的、而是有能源输入的，或者叫“有势”的，有电压源或电流源信号（电压或电流）存在，否则有源触点是无法正常工作的。
这就决定了在选择负载回路时要保持有源触点的电源的性质和等级、“能流”方向要与负载回路相匹配！比如一个接近开关的NO有源触点输入到PLC中，要求PLC的输入端电源与接近开关电压要配合好，既要保证电压性质（直流或交流）、电源极性（指的直流信号时）、电压等级（比如是DC24v还是AC220v等）相匹配，还要求电流流向统一而不对顶，而且有源部分的带负载能力要足以与负载回路电流、功率大小相适应。
有源无源是相对的，某个触点必须指明它对于哪个对象来说是有源或无源的。
例如伺服驱动器A通过其CN1的某个插pin输出一个内部继电器触点信号（比如伺服准备好信号），当该信号引入PLC设备B的输入端，该PLC输入点有外部DC24v公共电源。
对于设备A说是有源的触点，对于负载设备B就是无源的了引用| 回复| 2010-12-27 10:46:41 4楼jingtao1）无源节点：具有闭合和断开的2种状态；2个节点之间没有极性，可以互换；常见的无源节点信号有：（a）各种开关如：限位开关、行程开关、脚踏开关、旋转开关、温度开关、液位开关等。
（b）各种按键。
（c）各种传感器的输出。
如：环境动力监控中的传感器：水浸传感器、火灾报警传感器、玻璃破碎、振动、烟雾和凝结传感器。
（d）继电器、干簧管的输出。
2）有源节点：具有有电和无电的2种状态；2个接点之间有极性，不能反接；最常见的有源节点信号是：（1）把以上的干节点信号，接上电源，再跟电源的另外一极，作为输出，就是有源节点信号；工业控制上，常用的湿节点的电压范围是DC0～30V，标准的是DC24V；AC110～220V的输出也可以是有源节点，但是这样做比较少。
3）如果仪表需要DCS卡件向它提供24V电源，那么此仪表对DCS来说是无源信号，反之，如果现场仪表其他地方已经向它提供了24V电源，不需要DCS卡件提供，此现场仪表就称为有源信号。
有源，无源信号接线不同，例如在HONEYWELL的TPS中，AI卡1 2接无源信号，2 3接有源信号，即不需要向外供电。
CS3000中则需要进行跳线设置。
引用| 回复| 2010-12-27 14:07:33 5楼yipin干接点就是无源接点，湿接点就是有源接点。
无源接点就是一个开关，而有源接点是一个电压源。
现在无源接点似乎用的更广泛一些。
引用| 回复| 2010-12-28 13:57:47 6楼jiaoanpeng有源、无源是对于设备的电源来说的，对于检测信号的卡件、仪表也可以用配电与不配电来说。
即配电的卡件、二次表本身提供电源给现场仪表，不配电的卡件、二次表只接受现场仪表的信号，不做电源功能。
现在的成熟卡件、二次表都设有两种功能，即可提供电源、接受信号，也可只接受仪表信号。
可通过卡件仪表内的转换开关或跳线来设置，在组态时也要出分清楚。
引用| 回复| 2011-01-03 10:03:03 7楼勇者无源开关；具有闭合和断开的2种状态；2个接点之间没有极性，可以互换；常见的干接点信号有：1、各种开关如：限位开关、行程开关、脚踏开关、旋转开关、温度开关、液位开关等；2、各种传感器的输出，如：环境动力监控中的传感器：水浸传感器、火灾报警传感器、玻璃破碎、振动、烟雾和凝结传感器3、继电器、干簧管的输出；有源接点；具有有电和无电的2种状态；2个接点之间有极性，不能反接；常见的有源点信号有：1、如果把以上的干接点信号，接上电源，再跟电源的另外一极，作为输出，就是湿接点信号；工业控制上，常用的湿接点的电压范围是DC0～30V，比较标准的是DC24V；AC110～220V的输出也可以是湿接点，尽管这样做比较少；2、把TTL电平输出作为湿接点，也未尝不可；一般情况下，TTL电平需要带缓冲输出的，例如：7407、245、244等，与VCC等构成回路；244、245也可以跟gnd构成回路；才能驱动远方的光耦。
3、NPN三极管的集电极输出和VCC；4、达林顿管的集电极输出和VCC；5、红外反射传感器和对射传感器的输出；引用| 回复| 2011-01-05 10:01:29 8楼jinzhengyi源接点分正负无源不分区别我觉得就在于接线方式上无源的不是很严格至于接入控制系统如果需要加继电器无源的更灵活有源的要匹配相应电压现场遇到过这类问题继电器需要dc24 dc110 dc220 ac220 很麻烦引用| 回复| 2011-01-05 10:44:04 9楼茗风平日用只要是干节点就行，这些是说法，用的时候应该没多大差别吧。
引用| 回复| 2011-01-05 22:46:41 10楼ye_w对于不同系统之间，如果没有必要的情况下，都会使用无源接点，让两者之间独成体系。
相互之间不存在干扰。
如果使用有源节点的话，由于参考地或参考点不同，可能会产生相对高的共模电压，极容易引起信号之间的紊乱，进而造成系统的不稳定。
