电控箱工作原理
电控箱工作原理
电控箱主要由控制器、电源、输入输出接口等组成。
工作原理如下：
1. 控制器：控制器是电控箱的核心部件，负责接收和处理外部信号，并控制设备的运行状态。
控制器通过程序控制，根据预设的逻辑和条件判断，发出相应的指令。
2. 电源：电控箱需要一个稳定的电源供电，通常采用交流电源或直流电源。
电源负责将输入的电能转换为电控箱所需的各种电压和电流。
3. 输入接口：电控箱需要接收外部的输入信号，如按钮、传感器、开关等。
输入接口将这些外部信号转换为数字信号，通过控制器进行处理。
4. 输出接口：电控箱需要控制外部设备的运行，如开关、电机、灯光等。
输出接口通过控制器的指令，将处理后的信号转换为相应的输出信号，控制外部设备的动作。
5. 传感器：电控箱常常配备各种传感器，用于感知周围环境的变化。
传感器可以监测温度、湿度、光照、压力等参数，并将这些参数转换为电信号，供控制器进行处理。
6. 程序控制：电控箱的工作原理基于程序控制，通过预设的程序逻辑和算法，控制器可以根据输入信号的变化，实现自动化控制。
程序可以根据具体需求进行编写和修改，实现各种复杂
的控制功能。
综上所述，电控箱通过控制器的处理、输入输出接口的转换以及连接外部设备实现对设备的控制和监控。
它的工作原理是基于电信号传输和程序控制的，通过各种电子元件和接口的配合，完成对电气设备的自动化控制和管理。
柴油机电控工作原理
柴油机电控工作原理柴油机电控是指通过电子控制器对柴油机进行控制和调节的相关技术。
它是将传统的机械式控制转化为电子控制，通过传感器、执行器和电控单元等相互配合，实现对柴油机的精准控制和调节。
柴油机电控系统由以下几个方面组成：1. 传感器：传感器用于感测柴油机各种工作状态和参数，并将其转化为电信号，供电控单元进行处理。
常用的传感器有气缸压力传感器、曲轴转速传感器、进气压力传感器等。
2. 执行器：执行器接收电控单元发出的指令，根据指令来控制柴油机的工作状态和参数。
最常见的执行器包括喷油器、进气阀和排气阀等。
3. 电控单元：电控单元是柴油机电控系统的核心部件，它接收传感器的输入信号，经过处理后发送指令给执行器，从而控制柴油机的工作。
电控单元通常由中央处理器、存储器、输入/输出接口和电源管理等组成。
4. 控制算法：控制算法是柴油机电控系统的灵魂，它通过对传感器信号的分析和处理，确定柴油机的工作策略和参数值。
常用的控制算法有PID控制、模糊控制和逻辑控制等。
不同的控制算法适用于不同的工况和要求。
柴油机电控系统的工作原理如下：1. 传感器感测：传感器感测柴油机的工作状态和参数，如气缸压力、曲轴转速和进气压力等，并将其转化为电信号。
2. 信号处理：电控单元接收传感器发送的电信号，经过放大、滤波和模数转换等处理，得到可用的数字信号。
3. 控制算法运算：电控单元根据预先设定的控制算法，对传感器信号进行分析和处理，得出柴油机的工作参数和控制指令。
4. 指令发送：根据控制算法的结果，电控单元发送控制指令给相应的执行器，如喷油器、进气阀和排气阀等。
5. 柴油机工作调节：执行器接收到控制指令后，根据指令控制柴油机的工作状态和参数，如喷油量、进气量和排气量等。
6. 反馈调节：柴油机工作后，传感器不断感测柴油机的工作状态和参数，并将其转化为电信号。
电控单元接收到传感器的反馈信号后，再次进行控制算法的运算和指令发送，从而实现对柴油机的动态调节。
电控发动机的基本工作原理
电控发动机的基本工作原理
嘿！今天咱们来好好聊聊电控发动机的基本工作原理呀！
哎呀呀，你知道吗？这电控发动机可真是个神奇的家伙呢！它的工作原理那可不是一般的复杂，但咱们慢慢说，保证让你弄明白！
首先呢，电控发动机的核心部分就是电子控制系统啦！哇，这个系统就像是发动机的大脑一样，控制着所有的操作。
它通过各种传感器收集发动机的工作状态信息，比如说进气量、水温、转速等等，这可太重要啦！
然后呢？然后它会根据这些信息来计算出最佳的喷油时间和喷油量呀！你想想，如果喷油不准确，那发动机能正常工作吗？肯定不行啊！所以这个计算过程必须要精准，精确到毫秒级呢！
还有啊，点火系统在电控发动机里也起着关键作用！它得根据发动机的工作状态，在最合适的时机点火，这才能让燃料充分燃烧，释放出强大的动力呀！要是点火时机不对，那可就糟糕啦！
再说说进气和排气系统，这也是电控发动机工作原理中的重要环节哟！合理的进气和顺畅的排气，能让发动机呼吸顺畅，工作起来更带劲呢！
另外，电控发动机还得考虑排放问题呀！现在环保要求这么严格，它必须要把废气处理得干干净净，不能污染环境哇！
总之呢，电控发动机的基本工作原理就是通过一系列复杂而精妙的电子控制，让发动机高效、稳定、环保地工作！这是不是很神奇呢？相信了解了这些，你对电控发动机也会有更深的认识啦！。
电动汽车电控原理
电动汽车电控原理一、整车控制策略整车控制策略是电动汽车控制系统的核心，它负责协调和控制车辆的动力系统、传动系统、制动系统、车身系统等，以实现车辆的高效、安全和环保运行。
整车控制策略主要包括以下几个方面：1.能量管理：根据车辆的运行状态和驾驶员的操作，实现对电池组、驱动电机、发电机等能量源的优化控制，以提高能量的利用率和续航里程。
2.扭矩分配：根据车辆的运行状态和驾驶员的需求，实现对四个驱动轮扭矩的优化分配，以提高车辆的动力性能和操控稳定性。
3.制动控制：根据车辆的运行状态和驾驶员的操作，实现对制动系统的优化控制，以实现制动效能的最大化和制动距离的最短化。
4.车身控制：根据驾驶员的操作和车辆的运行状态，实现对车身系统的优化控制，以提高车身的稳定性和舒适性。
二、电机及控制器电机及控制器是电动汽车的动力核心，它负责将电池组的电能转化为机械能，以驱动车辆行驶。
电机及控制器的主要组成部分包括：1.电机：常用的电动汽车电机包括永磁同步电机、交流异步电机、开关磁阻电机等。
这些电机具有高效率、高转矩密度、高可靠性等优点。
2.控制器：控制器通过采集车辆的运行状态和驾驶员的操作，实现对电机的优化控制，以实现车辆的加速、减速、倒车等操作。
控制器的主要组成部分包括数字信号处理器、电力电子器件、传感器等。
三、电池及管理系统电池及管理系统是电动汽车的重要组成部分，它负责提供电能并对其进行管理和保护，以确保车辆的安全和稳定运行。
电池及管理系统的主要组成部分包括：1.电池组：由多个电池单体组成的电池组是电动汽车的能量来源。
常用的电池组包括锂离子电池、镍氢电池等。
这些电池具有高能量密度、长寿命等优点。
2.管理系统：管理系统通过采集电池组的运行状态和驾驶员的操作，实现对电池组的优化管理和保护。
管理系统的核心部件包括电池管理系统主控模块、电池管理系统从控模块和电池组状态监测模块。
四、充电设施及管理系统充电设施及管理系统是电动汽车的重要组成部分，它负责为电动汽车提供充电服务，以确保车辆的续航能力和便利性。

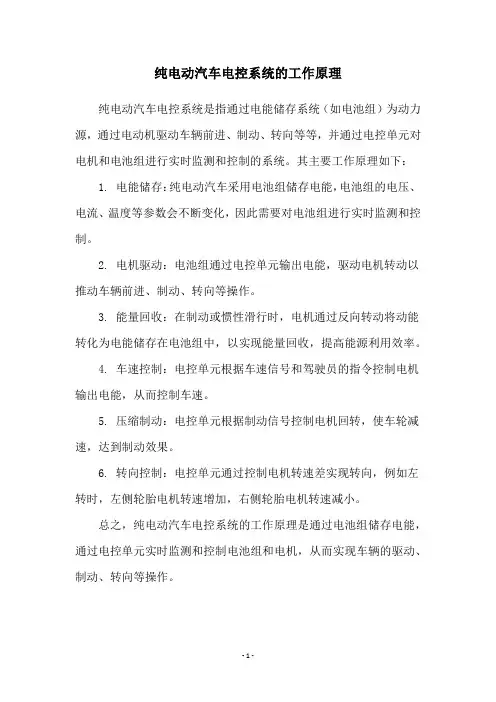

纯电动汽车电控系统的工作原理
纯电动汽车电控系统的工作原理
纯电动汽车电控系统是指通过电能储存系统（如电池组）为动力源，通过电动机驱动车辆前进、制动、转向等等，并通过电控单元对电机和电池组进行实时监测和控制的系统。
其主要工作原理如下：
1. 电能储存：纯电动汽车采用电池组储存电能，电池组的电压、电流、温度等参数会不断变化，因此需要对电池组进行实时监测和控制。
2. 电机驱动：电池组通过电控单元输出电能，驱动电机转动以推动车辆前进、制动、转向等操作。
3. 能量回收：在制动或惯性滑行时，电机通过反向转动将动能转化为电能储存在电池组中，以实现能量回收，提高能源利用效率。
4. 车速控制：电控单元根据车速信号和驾驶员的指令控制电机输出电能，从而控制车速。
5. 压缩制动：电控单元根据制动信号控制电机回转，使车轮减速，达到制动效果。
6. 转向控制：电控单元通过控制电机转速差实现转向，例如左转时，左侧轮胎电机转速增加，右侧轮胎电机转速减小。
总之，纯电动汽车电控系统的工作原理是通过电池组储存电能，通过电控单元实时监测和控制电池组和电机，从而实现车辆的驱动、制动、转向等操作。
- 1 -。
汽车电控系统工作原理与结构
汽车电控系统工作原理与结构汽车电控系统是指用电子技术控制汽车运行和操作的系统。
它是汽车电子技术的重要应用，通过精确控制发动机、传动系统、制动系统、灯光系统等汽车的相关部件，提高汽车的性能、安全性和舒适性。
本文将从工作原理和结构两个方面，详细介绍汽车电控系统的相关知识。
一、工作原理1.传感器感知：汽车电控系统通过传感器感知车身的各种物理、化学和电学参数。
例如，氧传感器能够感知排气中的氧含量，进而判断发动机的燃烧情况；油温传感器能够感知发动机的油温，从而为油路提供适当的油量和油压。
2.信号转化：传感器将感知到的参数转化为电信号，从而为后续的电子元件处理和传输提供基础。
例如，氧传感器将氧含量转化为电压信号，通过电缆传输给电控单元。
3.信号处理：电控单元作为汽车电控系统的核心部件，接收各个传感器传来的电信号，进行数字化处理，计算各参数的值，并根据预先设定的控制策略制定相应的控制命令。
例如，在发动机控制方面，电控单元根据氧传感器的信号计算空燃比，再根据设定的控制策略调整喷油时间和量。
4.执行器控制：执行器根据电控单元发送的控制信号，控制相应部件的工作状态。
例如，喷油器根据电控单元的命令，调节燃油的喷入量和喷射时间，从而实现发动机功率和排放控制。
二、结构1.感知系统：感知系统由各种传感器组成，用于感知控制参数。
例如，汽车发动机控制系统常用的传感器包括氧传感器、油温传感器、速度传感器等。
2.信号调理系统：信号调理系统用于将传感器感知到的信号进行处理和转化。
例如，模拟信号经过模拟电路处理后，转化为数字信号，再传输给电控单元进行处理。
3.控制器：控制器是整个电控系统的核心部件，负责接收和处理感知到的信号，并根据设定的控制算法制定控制策略。
控制器一般由微处理器和相应的存储器组成。
4.执行器：执行器根据控制器的命令，控制汽车各个部件的工作状态。
例如，喷油器根据控制器的控制信号，调整喷油时间和量；制动系统根据控制器的信号，调节制动力度。
发动机电控系统的组成与工作原理
发动机电控系统的组成与工作原理1.传感器：传感器是发动机电控系统的重要组成部分，用于感知发动机各种参数的变化情况，如进气压力、进气温度、冷却液温度、曲轴转速等。
2.控制单元（ECU）：控制单元是发动机电控系统的大脑，负责接收传感器信号，进行数据处理，并控制各种执行器的工作状态，如喷油器、点火线圈等。
3.执行器：执行器是发动机电控系统的执行部分，根据控制单元的命令，控制各个系统的工作状态，常见的执行器包括喷油器、点火线圈、进气门控制阀等。
4.电源系统：电源系统主要为电控系统提供电能，包括电池、发电机、线束等。
1.传感器采集数据：传感器感知发动机各种参数的变化情况，并将其转化为电信号传输给控制单元。
2.数据处理和控制：控制单元接收传感器信号后，进行数据处理，并根据预设的控制策略，计算出相应的控制命令。
控制单元也会根据当前发动机的工作状态和外部环境因素，不断调整控制策略。
3.信号输出和执行：控制单元将计算得出的控制命令通过电信号发送给相应的执行器，执行器根据接收到的信号，控制发动机的工作状态。
例如，控制单元向喷油器发送信号，控制喷油器的喷油量和喷油时机。
4.反馈控制：发动机电控系统还会不断地对发动机的工作状态进行监测，并根据实际情况对控制策略进行实时调整。
例如，根据氧传感器的反馈信号，控制单元可以调整燃油喷射量，以保持最佳的燃烧效率。
总结起来，发动机电控系统通过传感器感知发动机各种参数的变化情况，控制单元进行数据处理和控制策略的计算，然后通过执行器控制发动机的工作状态，以实现对发动机的精确控制和调节。
发动机电控系统的实时性和准确性对于提高发动机的性能、经济性和环保性具有重要意义。
纯电动汽车电控系统的工作原理
纯电动汽车电控系统的工作原理
纯电动汽车电控系统是通过控制器对电池组、电机和车辆其他电
气元件进行控制和管理，以实现电动汽车的加速、制动、定速巡航、
转向等功能。
在纯电动汽车电控系统中，控制器是核心部件，负责对整个系统
进行控制和调度。
控制器接收车辆各部件反馈的信息并进行处理，再
向各部件发送对应的控制指令。
电池组是纯电动汽车的能量来源，通过控制器对电池组电流、电
压和温度等参数进行监测和调整，保证电池组的安全可靠运行。
电机是实现车辆驱动的主要部件，通过控制器控制电机的电流输
出和转速，实现车辆的加速和转向等功能。
除此之外，纯电动汽车电控系统中还包括了充电系统、辅助电气
系统和车载网络等部分，以满足电动汽车的充电、照明、通信和娱乐
等多种需求。
总的来说，纯电动汽车电控系统是车载电气系统关键的组成部分，通过对系统各部件进行控制和管理，实现车辆的正常运行和高效能耗。
汽车发动机电控系统的工作原理
汽车发动机电控系统的工作原理一、引言汽车发动机电控系统是现代汽车的重要组成部分，它通过控制发动机的燃油喷射、点火时间等参数，实现对发动机的精准控制。
本文将从系统组成、工作原理、常见故障等方面进行详细介绍。
二、系统组成汽车发动机电控系统主要由以下几个部分组成：1. 传感器：包括氧气传感器、水温传感器、空气流量传感器等，用于采集发动机运行时的各种参数。
2. 控制单元：也称为ECU（Engine Control Unit），是整个系统的核心部件，负责接收传感器采集到的数据，并根据预设的程序进行计算和判断，最终输出相应的控制信号。
3. 执行器：包括喷油嘴、点火线圈等，用于执行ECU输出的控制信号。
4. 电源：提供整个系统所需的电能。
三、工作原理汽车发动机电控系统主要实现以下功能：1. 燃油喷射量控制燃油喷射量是影响发动机燃烧效率和排放水平的重要参数。
当ECU接收到传感器采集到的数据后，根据预设的程序计算出最佳的燃油喷射量，并通过喷油嘴输出相应的控制信号，从而实现对燃油喷射量的精准控制。
2. 点火时间控制点火时间是指点火线圈在发动机正时点前后产生高压电弧的时间点。
它直接影响着发动机的功率和燃油经济性。
当ECU接收到传感器采集到的数据后，根据预设的程序计算出最佳的点火时间，并通过点火线圈输出相应的控制信号，从而实现对点火时间的精准控制。
3. 排放控制汽车排放是环保问题中不可忽视的一部分。
发动机电控系统通过精准地控制燃油喷射量和点火时间等参数，使发动机在工作过程中产生更少、更干净的废气。
四、常见故障及解决方法1. 传感器故障：由于传感器长期工作在恶劣环境下，容易受到污染或损坏。
当传感器故障时，ECU将无法正确地采集和处理数据，导致发动机工作不稳定、动力下降等问题。
解决方法是更换故障传感器。
2. 控制单元故障：由于控制单元长期工作在高温、高压的环境下，容易受到电路老化或损坏。
当控制单元故障时，ECU将无法正常工作，导致发动机无法启动或失去控制等问题。
电控系统工作原理
电控系统工作原理一、电控系统工作原理随着科技进步和电子工业的发展，国产轿车采用电子控制燃油喷射系统的比率逐年增加，早在2000 年，一汽—大众就宣布停止化油器式发动机的生产，产品全部采用电子控制燃油喷射系统。
最早研究和开发汽油喷射式发动机的是德国博世（Bosch）公司，汽油喷射技术首先应用于飞机发动机，随着对汽车节能降耗、降低排放和提高舒适性、增加动力性的要求，这一技术被应用于汽车发动机上。
目前，博世公司在这一领域的技术和产品仍处于世界领先地位。
捷达王轿车就采用了博世公司最新开发的Motronic M3 ．8．2发动机电控管理系统，并根据中国的国情做了改进和匹配。
MotronicM3．8．2 发动机电控管理系统为电子控制多点燃油顺序喷射系统，闭环控制，其突出特点是喷油量及点火时刻综合控制。
该系统由电子控制单元、传感器、执行器等组成，传感器为燃油喷射系统和点火系统所共用。
1．Motronic M3．8．2 发动机电控管理系统的组成及工作原理Motronic M3 . 8. 2电控系统由电控单元（即ECU，俗称电脑）、发动机转速传感器（也称曲轴位置传感器）、空气流量传感器、节流阀体、进气温度传感器、冷却液温度传感器（发动机水温传感器）、k 传感器（即氧传感器）、爆震传感器、相位传感器（也称凸轮轴位置传感器或霍尔传感器）、双点火线圈、油压调节器和喷油器等组成。
驾驶员通过节气门（俗称油门）控制发动机进气量，控制单元通过节气门位置传感器得知节气门开度，再综合发动机转速、空气流量、进气温度、入探测值等各传感器及电子开关提供的信息，经分析、计算，确定出最佳喷油量和点火时刻，向喷油器和点火线圈发出喷油和点火指令。
发动机转速和空气流量信号是ECU 计算基本喷油量的主信号，ECU 再根据进气温度传感器、冷却液温度传感器、 A 传感器、爆震传感器和节气门位置等信号对喷油量进行必要的修正，确定出实际喷油量，然后根据转速传感器得到的曲轴位置信号和相位传感器检测到的 1 缸压缩上止点信号，适时地向喷油器和点火线圈发出动作指令。
电控系统的基本工作原理
电控系统的基本工作原理
电控系统是指由电子控制器、传感器和执行器组成的一种系统，用于控制设备或机器的运行。
其基本工作原理如下：
1. 传感器将感知到的物理量转换成电信号。
传感器可以感知温度、压力、速度、位置、光照等等。
传感器可以通过电压、电流或频率等方式输出电信号。
2. 电子控制器收集并处理传感器的信号。
电子控制器是一个计算机系统，通过算法处理传感器信号，判断当前设备或机器的状态并生成相应的控制信号。
3. 执行器接收控制信号并执行相应的动作。
执行器可以是电动机、阀门、气缸等等。
根据电子控制器的指令，执行器转换电信号为机械力或位移，从而控制设备或机器的运行。
4. 电子控制器不断地监测设备或机器的状态，并根据设定的规则和反馈机制进行控制调节。
根据现实反馈情况，电子控制器会调整控制信号，使设备或机器保持在设定的状态或工作效率。
总体来说，电控系统的基本工作原理是通过感知物理量、处理信号和控制执行器的方式，实现设备或机器的自动控制和运行。
这种控制方式使得设备或机器的运行更加精确、高效，并且可以根据需要进行实时调整和优化。
电控电压系统工作原理
电控电压系统工作原理
电控电压系统是一种通过电子设备来控制电压的系统。
其工作原理主要包括以下几个方面：
1. 传感器测量：系统中的传感器会测量电路中的电压，并将测量结果传递给控制器。
传感器可以是电压传感器，也可以是其他类型的传感器，如电流传感器。
2. 控制器计算：控制器接收到传感器传递的测量结果后，会根据预设的规则和逻辑进行计算。
控制器通过比较测量值与设定值之间的差异，来确定应该采取何种控制策略。
3. 控制信号输出：控制器根据计算结果生成控制信号，该信号会被发送到执行器，以便对电压进行调整。
控制信号可以是模拟信号，也可以是数字信号，具体形式取决于控制器的设计和要控制的电压系统的特性。
4. 执行器调整：执行器根据接收到的控制信号，对电压进行调整。
执行器可以是电子开关、可变电阻或其他类型的设备，用于增加或减少电路中的电压。
5. 反馈控制：系统还可以通过反馈回路来实现更精确的控制。
反馈信号可以是执行器返回给控制器的信息，也可以是通过额外的传感器测量得到的数据。
控制器会根据反馈信号对控制策略进行修正，以实现更准确的电压控制。
通过上述工作原理，电控电压系统能够实现对电路中电压的精确控制，以满足不同应用场景的需求。
电控系统控制原理
电控系统控制原理电控系统控制原理是指通过对电气信号进行采集、处理和控制，来实现对各种设备、机器或系统的运行状态进行监测、控制和调节的方法。
电控系统的控制原理主要包括信号采集、信号处理和控制执行三个方面。
信号采集是指通过传感器、检测器等装置将各种工艺参数、设备状态等信息转换成电信号的过程。
传感器通常根据被测量的物理量的变化产生相应的电信号。
例如，温度传感器可以将温度信号转换为电压信号，压力传感器可以将压力信号转换为电流信号。
这些传感器通过将物理量与电信号进行转换，实现了对被测量对象的实时监测。
信号处理是指对采集到的电信号进行放大、滤波、模数转换等处理过程。
这一过程主要是为了使得采集到的信号更符合控制系统的需求，以便于对信号进行分析和处理。
放大可以将微弱的电信号放大到适合控制系统进行处理的范围；滤波可以去除信号中的噪声，使得信号更加稳定和可靠；模数转换可以将连续的模拟信号转换为离散的数字信号，以便于计算机进行处理。
通过对信号进行处理，可以提高控制系统的精度和可靠性。
控制执行是指根据经过信号采集和处理得到的控制信号，通过执行机构或执行器对被控制对象进行控制和调节的过程。
执行机构通常通过驱动电机、电磁阀、继电器等装置来实现。
例如，对于一个温度控制系统，当采集到的温度信号超过设定值时，控制器会输出控制信号，驱动继电器通断来控制加热器的开关，从而控制温度在设定范围内。
电控系统的控制原理还包括反馈控制和开环控制两种方式。
在反馈控制中，控制系统通过传感器采集被控对象的实时状态，并将这些信号与设定值进行比较，通过处理后的控制信号来驱动执行机构对系统进行调节，使得系统实时跟踪设定值。
在开环控制中，控制系统将设定值直接转换为控制信号，驱动执行机构对系统进行调节，但无法实时监测被控对象的状态变化。
电控系统控制原理具有灵活性和高效性的特点，它可以根据被控制对象的需要进行灵活的调节和控制，使得被控制对象的运行更加稳定和可靠。
电控器系统的工作原理
电控器系统的工作原理电控器系统是一种通过电子元件控制机械设备运行的系统。
它的工作原理涉及到传感器、控制器和执行器等部件，通过它们之间的协作，实现对设备的精准控制和操作。
首先，电控器系统的工作原理可以从传感器开始解释。
传感器是电控器系统的重要组成部分，它能够感知环境中的各种物理量，并将这些信息转换成电信号。
传感器的种类繁多，可以感知温度、压力、流量、位置、速度等多种物理量，这些信号将成为控制系统判断当前状态和采取相应措施的依据。
其次，传感器产生的电信号将被送往控制器。
控制器是电控系统中的大脑，它能够分析传感器的信号，根据预定的控制策略做出相应的决策。
控制器内部通常包含了微处理器、存储器和输入输出接口等部件，它能够根据预设的程序进行计算和逻辑判断，并产生相应的输出信号。
控制器的设计和编程是电控器系统的关键，不同的控制策略和算法将直接影响设备的性能和稳定性。
最后，控制器产生的输出信号将被送往执行器。
执行器是根据控制信号来实际操作机械设备的部件，它可以是电动阀门、电机、液压缸等。
执行器的作用是将控制信号转换成物理作用力，实现对设备的控制和操作。
执行器的性能直接决定了电控器系统的响应速度和准确性。
需要注意的是，电控器系统是一个闭环控制系统，也就是说控制器产生的输出信号将会通过反馈回传感器，形成一个动态的控制过程。
这种反馈机制能够使系统实时地根据环境变化做出调整，保证设备的稳定运行和精准控制。
比如，在温度控制系统中，温度传感器感知环境温度，并将信号反馈给控制器；控制器根据设定温度和实际温度之间的差异来调节加热或制冷设备的运行，实现对温度的精确控制。
总的来说，电控器系统的工作原理就是通过传感器感知环境信息，控制器分析并决策，执行器实际操作设备。
在这个过程中，控制器内部的控制算法和策略将直接影响系统的性能和稳定性，而传感器和执行器的质量和响应速度也是系统能否达到预期控制效果的关键因素。
通过这种高效的控制方式，电控器系统能够实现对设备的精准控制，广泛应用于工业自动化、机器人、交通运输等领域，为人们的生产和生活带来了便利和效益。
电控基本原理介绍页PPT文档
CAN通讯高 CAN通讯低 燃油加热控制 发动机起动继电器控制高端 冷起动指示灯 水传感器指示灯 点火开关 刹车开关1# 空调请求开关 水传感器 发动机停止开关 低怠速开关高端 刹车开关2# 发动机起动继电器控制低端 预热装置继电器控制线高端
1.59 Ground for grid heater
预热装置继电器控制线低端
• 优点
–结构紧凑、兼容性好 –低功耗(40W)，稳定的I/O –功能强大的微处理器，容量大(56MHz) –安装在发动机上振动小 –经过热冲击、低温、防水、化学、盐腐蚀、振动、机械冲击、EMC试验
ECU三维模型
控制器ECU
接插件2 （传感器）
接插件1 （整车功能）
接插件3 （执行器）
传感器类型 磁电式
发动机传感器线束
CTS: 冷却水温度传感器
OPS: 机油压力传感器
CaS: 凸轮轴位置传感 器
CrS: 曲轴转速传感 器
RPS: 轨压传感器
BPS: 增压压力传感器
Cylinder
发动机喷油器线束
ZME
传感器线束预留四根接线
白色（2.03）： ECU的电源输出（24v） 灰色（2.06）： 接排气制动电磁阀 橙色（2.11）： 接空调压缩机继电器 蓝色（2.29）： 接排气制动开关，控制蝶阀的打开
digitalinput9巡航控制关闭176acceleratorpedalpositionsensor2ground2油门传感器低端177acceleratorpedalpositionsensor1supply1油门传感器高端178acceleratorpedalpositionsensor1ground1油门传感器低端179acceleratorpedalpositionsensor1signal1油门传感器信号端148lowidleswitch低怠速开关低端180acceleratorpedalpositionsensor2signal2油门传感器信号端184acceleratorpedalpositionsensor2supply2油门传感器高端185gearneturalswitch空档开关187segmentcamshaftspeedsensoroutputsignal曲轴传感器信号输出188crankshaftsensoroutputsignal凸轴传感器信号输出189isokinterfacek线203switchedbatteryplusoutput2lowsidedriver电源输出24v204fuelheaterrelaysupplybat燃油加热继电器控制高端205fuelheaterrelayground燃油加热继电器控制低端206enginebrakeflap排气制动碟阀控制211accompressorrelay空调压缩机继电器控制209segmentcamshaftspeedsensorsignal曲轴传感器信号高端传感器线束传感器线束engineconnectorengineconnector210segmentcamshaftspeedsensorgroundl曲轴传感器信号低端212railpressuresensorground共轨油压传感器低端213railpressuresensorsupply共轨油压传感器高端214railpressuresensorsignal共轨油压传感器信号端215coolanttemperaturesensorsignal冷却水温传感器高端226fuelandcoolanttemperaturesensorground冷却水温传感器低端219crankshaftspeedsensorground凸轮轴传感器低端223crankshaftsp
电控系统的一般原理
电控系统
电控系统一般都可分为传感器、控制器和执行器三部分。
传感器：将装置的物理参数转换为电信号(数字式或模拟式)， 用以监测装置的运行情况和环境条件，并将这些信号输送 到控制器。换言之，传感器用各种电信号将一个虚拟的、 与实际装置相同的“模拟装置”反映到控制系统中。 视装置的复杂程度与控制需要的不同，传感器的数目也不 同，一般可有几个至上百个。传感器可认为是控制系统的 神经。
机械泵的调节和缺点
喷油量 由驾驶员通过调速器拉动齿条控制 已经考虑了各种补偿和保护由于属机械设定，主要考虑两点稳态 工况，无法兼顾 瞬态工况无法控制（急加速冒烟，加减速过程超调） 不能自动调节各缸喷油量平衡
提前角 提前器决定 特性：只随转速而变，且只能线性单调变化 不能实现理想的变化规律（整个运行区独立可调）
电控泵喷嘴系统（轻中重型市场，中国只宝来应用） 泵嘴一体化，每缸一个
其它（增压式共轨系统、可变预行程电控直列泵、电控VE 泵） （已逐步被替代）
随技术发展的喷射压力提高
欧洲汽车柴油机喷油系统应用情况
柴油机电控系统的销售情况 (30 to 600 马力) 单位：10亿美元
7 7 44亿$ 66
53亿$ 轻型车
第一章 电控系统的一般原理
柴油机电控与排放 发动机电控的一般情况 柴油机需要调节的参数 典型的柴油机电控系统
柴油机尾气排放的法规要求
满足排放的发动机技术
欧3及以后的排放技术途径
欧3及以后的排放技术途径
排放与发动机电控
1.排放法规是促成电喷系统的最大驱动力； 2.与排放相关的技术需要电子控制才能实现； 3.电控技术的发展使发动机电控成为可能。
