数控车工教案《螺纹轴的加工》(修正)

合集下载

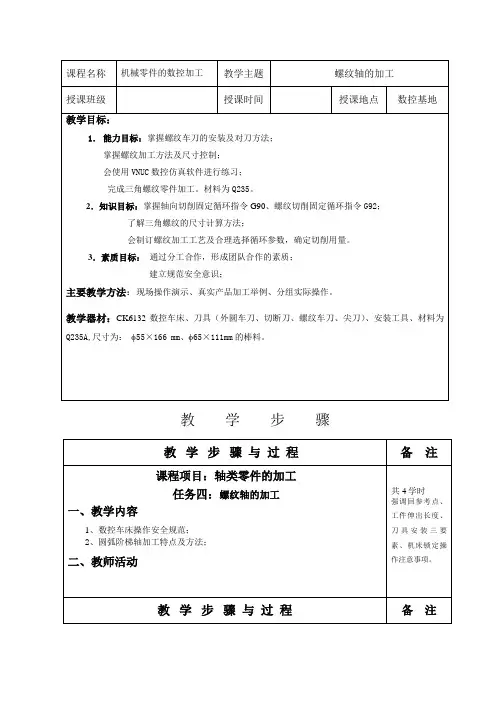

实训教案34螺纹轴的加工

教学步骤
（一）安全操作规范要求
1、工件安装规范
2、刀具安装规范
3、对刀操作规范
4、程序调试规范（二）主要知识点讲解
一、任务提出
图5-1 零件图强调精度分析
强调加工方案对零件的影响
图5-2 三维效果图
引导学生进行该零件的结构及加工工艺分析，引出课题的具体实现方法。

二、任务分析
三角螺纹零件加工是学习数控车床编程与操作的最重要一环，因此要掌握如下知识：
1.轴向切削固定循环指令G90、径向切削固定循环指令G94、螺纹切削固定循环指令G92、螺纹加工指令G32；
2. 三角螺纹零件加工工艺制定及循环参数选择；
3. 三角螺纹零件加工、尺寸控制及检验方法；
4. 三角螺纹零件的加工工艺分析、编程和加工操作
三、任务实施
（一）加工工艺分析
1．工、量、刃具选择
（1）工具选择圆钢装夹在三爪自定心卡盘上，用划线盘校正。

其它工具见表5-2。

（2）量具选择长度尺寸选用游标卡尺测量；外圆选用外径千分尺测量；螺纹用螺纹环规测量。

（3）刀具选择加工材料为Q235，选用90°硬质合金外圆车刀进行粗、精车，并分别置于T01、T02号刀位；切槽和切断用切槽刀T03，并置于T03号刀位；选用60°外螺纹车刀T04车螺纹，并置于T04号刀位。

表5-2 加工三角形外螺纹工、量、刃具选择
工、量、刃具清单图号。

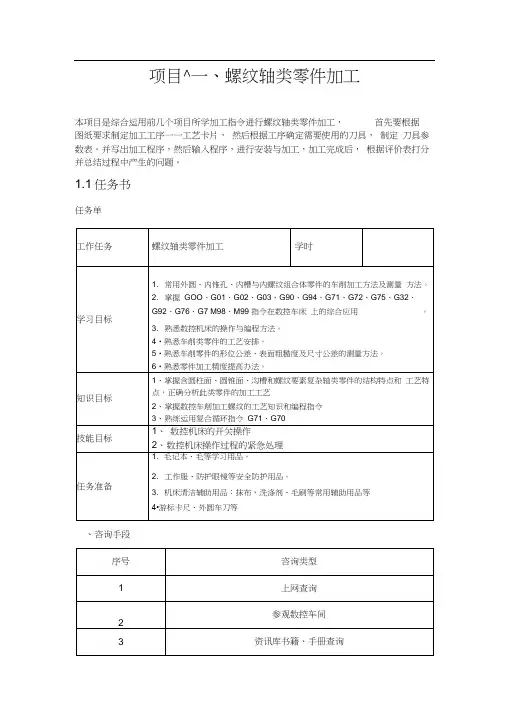

螺纹轴类零件加工的教案

项目^一、螺纹轴类零件加工本项目是综合运用前几个项目所学加工指令进行螺纹轴类零件加工，首先要根据图纸要求制定加工工序一一工艺卡片，然后根据工序确定需要使用的刀具，制定刀具参数表。

并写出加工程序，然后输入程序，进行安装与加工，加工完成后，根据评价表打分并总结过程中产生的问题。

1.1任务书任务单、咨询手段41.2知识链接一、指令回顾1、外圆/内孔粗加工循环指令G71该指令适用于毛坯料的粗车外径与粗车内径。

刀具循环路径如图所示，A 为循环起点，A 为精加工路线起点，B 为精加工路线的终点。

在程序中，给出 2A -B 之间的精加工形状，用 d 表示在指定的区域中每次进刀的切削深度，留出 U/2 和W 精加工余量。

编程格式：G71 UQd) R(e); G71 P( ns) Q( nf) U( N(ns) …;N(ns)式中：△ d-每次吃刀深度（半径指定），不带符号，模态；e-- 退刀量，模态；ns —循环程序中第一个程序段的顺序号； nf--循环程序中最后一个程序段的顺序号； △ u--X 轴向精加工余量； △ W--Z 轴向精加工余量；注意：在使用粗加工循环时，包含在顺序号 ns 〜nf 之间程序段中的F 、S 、T 功能对粗加工循环是无效的，只有在G71以前或含在G71程序段中的F 、S 、T 指令有效 2、螺纹切削循环指令G92咨询任课教师△ u) W( △ w) F(f) S(s) T(t);螺纹切削循坏G92为简单螺纹循环，该指令可以切削锥螺纹和圆柱螺纹，其循环路线与前述的单一形状固定循环基本相同，只是 F 后续进给量改为螺距值。

指令格式为：G92 X(U) ____ Z(W) ___ R ___ F ___ ;如图所示为螺纹切削循环图。

刀具从循环起点 A 开始，按A —B —C ^ D^A 路径进行自动循环。

图中虚线表示刀具快速移动，实线表示按 F 指定的工作速度移动。

X 、Z 为螺纹终点的(C 点)的坐标值；U 、W 起点坐标到终点坐标的增量值；R 为锥螺纹起点半径与终点半径的差值，R 值正负判断方法与G90相同，圆柱螺纹R=0时，可以省略；F 为螺距值。

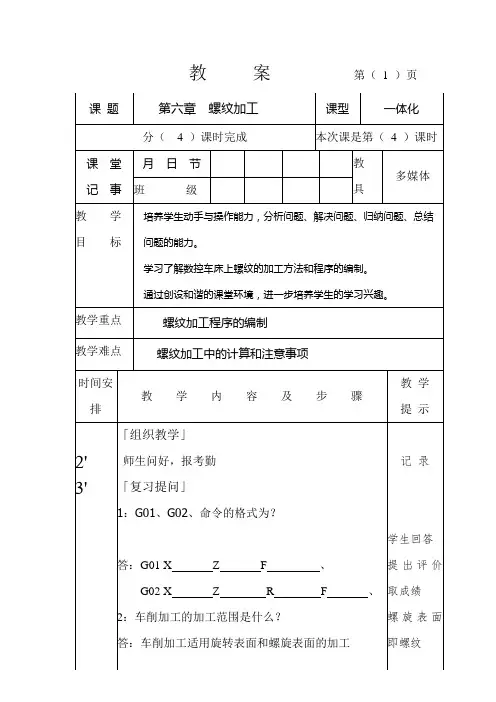

数控车床-螺纹加工教案

时间安排教学内容及步骤教学提示2'2、吃刀深度的确定，分成几刀、吃刀深度应递减3、螺纹长度方向，首尾应各有一段长度≥P。

以避免撞车和螺纹车削不完整。

4、每一刀走刀路线：1、讲解因零件材质（塑性、脆性）螺纹精度才出现1.1～1.3的选择。

2、吃刀深度递减是因为刀具刀尖形状决定。

强度差。

3讲解由于刀具刀尖的形状和外圆刀具的不同所引起。

提问法教学，学生观察分析。

养成分析、解决和归纳问题的能力。

安全生产4讲解和普车加工步骤一致p起点终点终点起点时间安排教学内容及步骤教学提示2' 3'4'（2）背吃刀量及切削次数（3）程序编制：O1234N10 T0101 M3 S800；N20 G00 X22. Z3.；(刀具定位点，安全位置)N30 G92 X19.2 Z-22. F1.5；（Z向多车些≥P，保证螺纹被完全加工）N40 X18.6；（模态，可省略）N50 X18.2；N60 X18.1：N70 G28 U0 W0；N80 M30；模拟演示根据工艺手册分四刀切削，递减。

师生共同完成综上所述，编程。

万丈高楼平地起编程要严密，认真。

渗透德育教育。

避免撞车，养成良好的编程习惯。

切深直径减值编程坐标值第一刀X10.80.6X19.2 Z-22第四刀X40.1第二刀X2X18.1 Z-220.4X18.6 Z-22X18.2 Z-22第三刀X3时间安排教学内容及步骤教学提示 6'四、多头螺纹的车削方法1、双头螺纹的基本要素：①头数：螺纹有单头和多头螺纹之分②螺距与导程：相邻两牙中径的轴向距离为螺距用 P 表示，一条螺旋线上相邻两牙中径的轴向距离为导程用Ph 表示。

③导程=螺距*头数板书双头螺纹的标住方法。

图示：讲解水瓶盖学生观察后学生指出两者关系板书设计数控车床---螺纹加工程序编制一、格式：G92 X（U）Z（W） F ；二、螺纹加工要求三、计算螺纹小径：d2=d-(1.1～1.3)×p切深：h=d-d2例题四、双头螺纹加工课后小记学生接受的很好，基本能够独立操作，加工工艺明确。

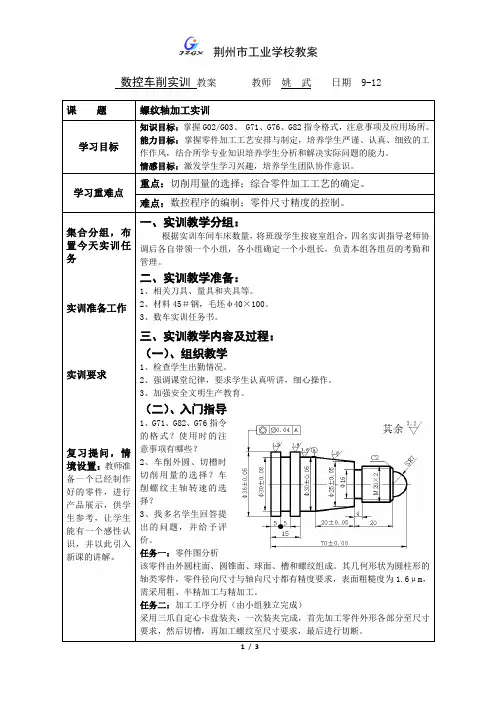

数控实训——螺纹轴加工

数控车削实训教案教师姚武日期 9-12 课题螺纹轴加工实训学习目标知识目标：掌握G02/G03、 G71、G76、G82指令格式，注意事项及应用场所。

能力目标：掌握零件加工工艺安排与制定，培养学生严谨、认真、细致的工作作风，结合所学专业知识培养学生分析和解决实际问题的能力。

情感目标：激发学生学习兴趣，培养学生团队协作意识。

学习重难点重点：切削用量的选择；综合零件加工工艺的确定。

难点：数控程序的编制；零件尺寸精度的控制。

集合分组，布置今天实训任务实训准备工作实训要求复习提问，情境设置：教师准备一个已经制作好的零件，进行产品展示，供学生参考，让学生能有一个感性认识，并以此引入新课的讲解。

一、实训教学分组：根据实训车间车床数量，将班级学生按寝室组合，四名实训指导老师协调后各自带领一个小组，各小组确定一个小组长，负责本组各组员的考勤和管理。

二、实训教学准备：1、相关刀具、量具和夹具等。

2、材料45＃钢，毛坯φ40×100。

3、数车实训任务书。

三、实训教学内容及过程：（一）、组织教学1、检查学生出勤情况。

2、强调课堂纪律，要求学生认真听讲，细心操作。

3、加强安全文明生产教育。

（二）、入门指导1、G71、G82、G76指令的格式？使用时的注意事项有哪些？2、车削外圆、切槽时切削用量的选择？车削螺纹主轴转速的选择？3、找多名学生回答提出的问题，并给予评价。

任务一：零件图分析该零件由外圆柱面、圆锥面、球面、槽和螺纹组成。

其几何形状为圆柱形的轴类零件，零件径向尺寸与轴向尺寸都有精度要求，表面粗糙度为1.6μm，需采用粗、半精加工与精加工。

任务二：加工工序分析（由小组独立完成）采用三爪自定心卡盘装夹，一次装夹完成，首先加工零件外形各部分至尺寸要求，然后切槽，再加工螺纹至尺寸要求，最后进行切断。

数控车削实训教案教师姚武日期 9-12分组讨论老师对学生进行工艺分析上的引导教学。

重点强调：老师对零件评价表进行解释，告知评分要求。

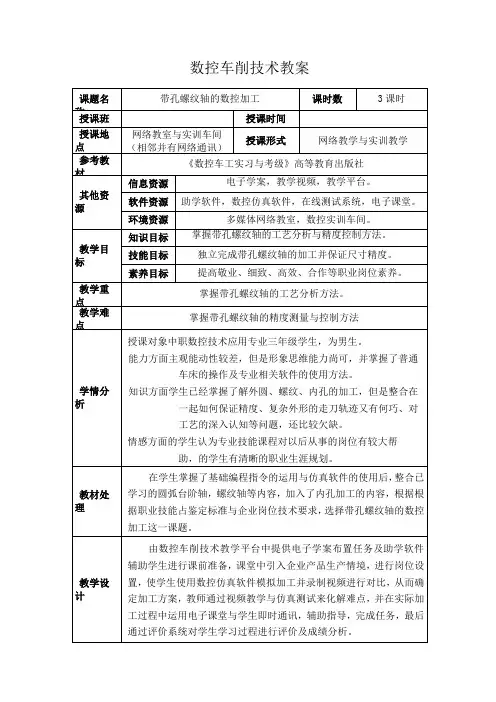

《带孔螺纹轴的数控加工》教案
