AltiumDesigner使用教程
Altium-Designer-使用手册

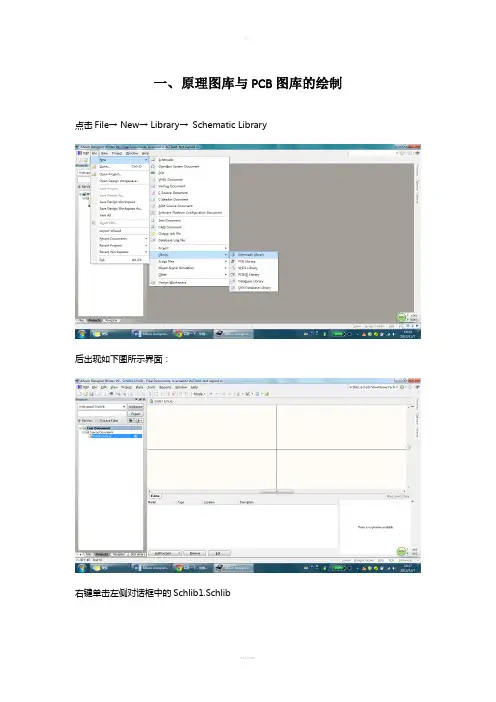

一、原理图库与PCB图库的绘制点击F ile→ New→ Library→Schematic Library后出现如下图所示界面：右键单击左侧对话框中的Schlib1.Schlib选择Save As…，在桌面上新建一个文件夹保存到文件夹中：点击保存。
点击F ile→ New→ Library→PCB Library右键单击左侧对话框中的Pcblib1.Pcblib，选择Save As…保存到刚才新建的文件夹当中：下面转到原理图库的设计，设计一个7805稳压芯片：单击上方工具条中的选择边框工具：将边框放置好后，双击键盘上的P，放置引脚。
按键盘上的Tab键打开属性面板。
并将第二项Designator后的数值该为1。
，设置好后单击OK放置引脚是注意引脚的其中一端有四个白点，这四个白点要放在外侧，一次放置三个引脚，并给引脚命名，完成后如图所示：点击左侧任务栏标签中的SCH Library后如图所示：下面对图中出现的各个窗口栏进行介绍：双击器件栏中的元器件，对其属性进行更改,更改完成后保存。
接下来转到PCB库的设计上：单击上方标签栏中的Pcblib1.pcblib切换到PCB库的设计，我们设计一个与7805文雅芯片对应的PCB库，它也叫做封装，是做板子时用的，主要是控制各个焊盘间的间距还有每个焊盘的大小等等。
用滚轮将工作区域放大，放大后效果如下图所示：单击上方工具栏的放置焊盘按钮，选中后按键盘上的Tab键更改属性：更改后如图所示：单击OK确定，依次放置三个焊盘，每个焊盘间距是100mil。
使用CTRL+M检验每个焊盘间的间距是不是100mil。
确认无误后，给三个焊盘添加边框，注意下方的选项卡，选择TOP OVERLAY，代表顶层丝印层。
绘制完成后如图所示：并用文字工具添加注释，标明元器件名称。
使用Tab键更改文字属性。
下面对文字常用属性进行介绍：添加后如图所示：完成后在左侧任务窗口选择PCB Library选项卡，双击元器件双击后出现如下图窗口，将名称更改为7805，与原理图库对应！！！更改后结果如下图所示：这样PCB库制作完成，将其保存。
altium designer 实用技巧
Altium designer使用技巧1:在对话框中点击右上角的？号，然后在点击不清楚的勾选框，则直接出现该项的帮助信息和说明。
2:ctrl+滚动滑轮进行放大或缩小或者ctrl+右键上下推拉，或者pageup/pagedown3:鼠标右键按住原理图，鼠标箭头将变成先手，这样就可以上下左右任意拖动图了4:G改变格点的距离，shift+G为反变化5:上下翻转x水平翻转Y旋转空格，逆时针旋转shift+空格6:shift+空格切换连线模式：比如有90度45度任意角度之间切换7：选中原件后按住ctrl键移动则连线自动延长8：选中想要复制的原件，然后按住shift键鼠标左键按住拖动，则相当于复制了选中的所有元件/同样选中原件后ctrl+c然后ctrl+v同样是复制元器件9：EDIT菜单栏中有个breakwire可用来断线10：带下划线的两个字母可以构成快捷键，方便操作比如p+w为接线p+n为网络标号11：databus[0..7]说明8跟线网络编号对应12：在原件或者标号没有按下处于悬浮状态时按tab键进行参数设定13：tool中的annodate作注释，进行“原器件编号”先update后accept在execute则就编号完毕14：在directive中放置ERC则不进行电气规则检查，parametset用来添加约束条件集合15:在tool中的schematic perferce中的graphical editing中点击convert special string，这样就能进行特殊字符串的转化16：ALtium可以将内部的原理图等和word excel等文件进行相互粘贴，方法见5a35分钟17：ctrl+f查找18：全局修改方法：1：shift+f为查找相似物体，则出现十字光标，点击某一器件后查找相似器件，其他元件被屏蔽，或者快捷键e+n，同样出现上述现象，进行相同操作实现查找相似器件2：Edit——》select——》all，或者快捷键e+s+a选中所有，（或者按住shift再点击想要修改的元件）因为其他元件被屏蔽，只有当前需要改动的元件被全部选中。
altiumdesigner教程
altiumdesigner教程Altium Designer教程【1】：创建新项目首先，打开Altium Designer软件。
在主菜单栏中，选择"File"，然后点击"New"，接着选择"Project"。
选择项目的存放位置，并为项目命名。
点击"Next"进入下一步。
在弹出的对话框中，选择"PCB Project"，点击"OK"。
然后，选择PCB的层和单位设置，并点击"Finish"完成新项目的创建。
Altium Designer教程【2】：绘制原理图在创建的项目中，右键点击"Project"，选择"Add New to Project"，然后选择"Sheet Symbol"。
为原理图命名并点击"OK"。
然后，在右侧的工具面板中选择绘图工具。
通过拖动器件符号到原理图中，绘制电路连接。
使用线段工具连接器件符号以完成电路的连线。
可以通过菜单栏中的"Design"选项来添加或编辑器件属性。
完成原理图绘制后，保存并关闭原理图。
Altium Designer教程【3】：设计PCB布局在项目中，右键点击"Project"，选择"Add New to Project"，然后选择"PCB"。
为PCB布局命名并点击"OK"。
在打开的PCB布局编辑页面中，可以使用工具面板上的工具来布局和布线。
通过拖动封装到PCB布局中，定位和旋转器件。
使用线段工具来连接器件引脚和建立电路路径。
在布线完成后，可以进行设计规则检查并进行必要的修改。
完成PCB布局后，保存并关闭PCB文档。
Altium Designer教程【4】：生成Gerber文件在项目中，右键点击PCB文档，选择"Fabrication Outputs"，然后点击"Gerber Files"。
Altium-Designer使用步骤简述
Altium-Designer使用步骤简述1.新建工程1.1新建PCB工程文件>>New>>Project>>PCB工程文件>>保存工程为1.2新建Sch原理图文件>>新建>>原理图文件>>保存为1.3设置图样参数设计>>文档选项确定1.4查找元器件打开库面板>>查找>>输入要查找的元器件1.5电器连接布线工具栏忽略ERC检查测试点输入输出端口2.绘制元件库2.1绘制库元件的原理图符号文件>>新建>>库>>原理图库2.2单击绘制工具>>选择产生器件单击绘图工具中的放置矩形库元件画好之后，点击SCH library，双击空白区域进行属性设置，如下图PCB library面板：面具，对该库所有元件封装进行查询；工具>>器件库选项:设置PCB的单位(mil/mm)；布线工具路径，用于设置布线所在层；捕获选项，用于捕捉设置；图纸位置选项，用于设置PCB图纸的大小3.2使用向导创建PCB元件封装工具>>元器件向导>>下一步>>选择封装模式、选择单位>>下一步>>设定焊盘尺寸>>下一步>>起始焊盘设定(默认)Land pattern:焊盘图形Thermal pad:隔热盘Mechanical data:机械参数3.3手动创建不规则PCB封装PCB library面板>>工具>>新的空元件>>双击新元件修改名称3.原理图的后续处理4.1生成网络表工程>>工程参数>>修改路径设计>>工程的网络表>>protel4.2生成元件报表报告>>Bill of Materials(元件清单)>>单击左下角菜单>>报告>>输出4.3自动分配元件标号工具>>注解>>更新更改列表>>接收更改>>生效更改4.4原理图的电器检测(原理图查错)工程>>compile document4.P CB布板5.1新建PCB工程5.2设置板子的尺寸单击工作窗口下方Mechanical 1>>单击菜单栏放置>>走线，形成封闭图形双击边框进行坐标修改5.3重新定义板型1>>设计>>板子形状5.绘制PCB电路板6.1单击适合所有对象6.2文件>>新建>>PCB>>保存6.3单击，放置>>走线，绘制物理边界，单击，单击适合文件，放置>>禁止布线>>线径6.4选择原理图文件，工程>>编译工程文件（第二个选项，进行差查错），右下角system>>messages6.5设计>>更新（第一个选项），生成更改>>执行更改6.6（PCB工程）工具>>遗留工具>>3D显示6.7设计>>板子形状>>重新定义板子形状>>修改板子形状6.8工具>>遗留工具>>3D显示6.9自动布线（PCB工程）>>全部6.10放置>>多边形敷铜>>修改参数6.11修改焊盘开窗6.12修改过孔与铺铜为直接连接如果已经铺铜了，直接在敷铜上右键->polygon actions->repour all。
altiumdesigner使用教程
设计并生成PCB根据WEBENCH生成的电源原理图，就可以在AltiumDesigner中画出设计电路的原理图和PCB 图。
1.Ultra Librarian 的安装和使用1) 在TI官网下载并安装UIltral Librarian并安装，下载地址：2) 在TI官网找到要使用的芯片，在“符号和封装”项目下点击下载CAD文件(后缀为.bxl),如下图所示：3) 打开Ultral Librarian软件，首先点击“Load Data”装载刚刚下载.bxl文件，在选择"SelectTools”中的"Altium Designer”,最后点击“Export toSelected Tools”。
如下图所示：田PatemViem. TQFP.[区留Utrs Lbrarin Binsy Readsr Vericn 5.3.409stup t,Suocta ile to Load.Load Data Doy nload from websites and databasesStep 2, 50lectToolsAcoel15/FCAD20X/MimD=spe! C m 2 0 E 口 CadncaAkgo 14-151CadenceAego 15.2d1 n298G e160 C160 MmirExedicn39 ·2000gm CDX G 0CQnadCalre CI5 VS0 meAl Qrcad L4otV9crneu,MrloPAOS/PeMelggc4crnemm304C207Zu Cadt2Vasn34 Z4eCR5000 eiese|留SymbeNicm PC2.[NtHptop-3.EportocadTools Export to Selected ToolsBenefis Opions- 听i o n s / H e p txit Programof Upgrading4) 随后会生成一个.txt 文档，如下图所示。
AltiumDesigner软件使用教程
目录目录 ................................................................................................................... 第一部分应用电子技术实训教学大纲，要求与实训资源简介 .....................1.1应用电子技术实训教学大纲 .................................................................1.2实训内容与学时分配 .............................................................................1.3实训安排与考核方式 ............................................................................. 第二部分Altium Designer10电路设计实训入门 ..............................................2.1 印制电路板与Protel概述 ....................................................................2.1.1印制电路板设计流程 ..................................................................2.2 原理图设计 ............................................................................................2.2.1 原理图设计步骤： ...................................................................2.2.2 原理图设计具体操作流程 .......................................................2.3 原理图库的建立 ....................................................................................2.3.1 原理图库概述 ...........................................................................2.3.2 编辑和建立元件库 .....................................................................2.4 创建PCB元器件封装..........................................................................2.4.1元器件封装概述 ..........................................................................2.4.2 创建封装库大体流程 .................................................................2.4.3 绘制PCB封装库具体步骤和操作.............................................2.5 PCB设计...............................................................................................2.5.1 重要的概念和规则 .....................................................................2.5.2 PCB设计流程...............................................................................2.5.3详细设计步骤和操作 ..................................................................2.6 实训项目 ................................................................................................2.6.1 任务分析 .....................................................................................2.6.2 任务实施 ..................................................................................... 第三部分PCB板基础知识、布局原则、布线技巧、设计规则......................3.1 PCB板基础知识......................................................................................3.2 PCB板布局原则......................................................................................3.3 PCB板布线原则......................................................................................3.4 Alitum Designer的PCB板布线规则...................................................... 第四部分自制电路板实训入门 .........................................................................4.1 自制电路板最常用方法及工具介绍 ..................................................4.2 描绘法自制电路板 ................................................................................4.3感光板法制作电路板(图解说明全过程)...............................................4.4 热转印法制作电路板 ............................................................................4.5丝网印法制作电路板(图解说明全过程)...............................................4.6 感光干膜法制作电路板 ........................................................................ 第五部分PCB线路板雕刻机系统实训入门......................................................5.1 PCB线路板雕刻机概述 .......................................................................5.2 雕刻机的使用 ......................................................................................5.2.1 如何生成加工文件 .....................................................................5.2.2 硬件使用说明 ...........................................................................5.2.3 软件使用功能介绍 .....................................................................5.3 线路板制作操作步骤 .......................................................................... 第六部分电路板抄板入门 ...................................................................................6.1 PCB抄板 ..................................................................................................6.1.1概述 ..............................................................................................6.1.2抄板步骤 ......................................................................................6.2 BOM清单的制作 ....................................................................................6.3 PCB反推原理图...................................................................................... 第七部分实训项目 .............................................................................................实训一PCB焊接技术 ................................................................................实训二AD绘制原理图 ...............................................................................实训三AD绘制PCB图 ...............................................................................实训四刀刻法（描绘法）制作PCB板.....................................................实训五热转印法印制PCB板.....................................................................实训六雕刻机印制PCB板.........................................................................实训七产品装配与调试 .............................................................................实训八PCB抄板..........................................................................................实训九PCB抄板——反推原理图..............................................................实训十原理图与PCB的相互推演练习.....................................................实训十一电子产品实训总结汇报 ............................................................. 第八部分实训电路模块库 .................................................................................8.1 单片机电路模块 ....................................................................................1.AT89S5X单片机模块 .........................................................................3.STM32F103单片机模块 ....................................................................4. EPM240可编程数字逻辑模块.........................................................8.2 传感器电路模块 ....................................................................................1. 温湿度传感器模块 ..........................................................................2. 火焰烟雾传感器模块 ......................................................................3. 光敏传感器模块 ..............................................................................4. 人体红外传感器模块 ......................................................................5. 震动传感器模块 ..............................................................................6. 超声波测距传感器模块 ..................................................................7. RFID刷卡模块...................................................................................8. 三轴加速度、三轴角速度、三轴磁阻传感器模块 ......................9. 空气质量传感器模块 ......................................................................10. 声音传感器模块 ............................................................................11. 电流传感器模块 ............................................................................12. 霍尔传感器模块 ............................................................................13. 颜色传感器模块 ............................................................................8.3 信号采集处理模块 ................................................................................1. 高速AD采集模块 ...........................................................................2. 高速DA转换模块............................................................................8.4 通信接口模块 ........................................................................................1. RS232串口模块 ................................................................................3. USB接口模块....................................................................................4. CAN总线模块 ...................................................................................5. NRF24L01无线通信模块..................................................................6. 蓝牙通信模块 ..................................................................................7. WIFI通信模块...................................................................................8. ZIGBEE模块.......................................................................................9. GSM/GPRS通信模块 ........................................................................8.5 执行器件模块 ........................................................................................1. 直流电机模块 ..................................................................................2. 步进电机模块 ..................................................................................3. 继电器控制模块 ..............................................................................8.6 人机交互接口模块 ................................................................................1. 键盘模块 ..........................................................................................2. 旋转编码开关模块 ..........................................................................3. 数码管模块 ......................................................................................4. 点阵液晶模块 ..................................................................................5. 流水灯与交通灯模块 ......................................................................8.7 其他模块 ................................................................................................1. 时钟与存储器模块 ..........................................................................第一部分应用电子技术实训教学大纲，要求与实训资源简介1.1应用电子技术实训教学大纲《应用电子技术实训》教学大纲课程名称：应用电子技术实训学分： 3课时：3周开课学期：第六学期适用专业：电子信息工程、电子信息科学与技术一、实习的性质、目的和任务“应用电子技术实训”是面向全院电子信息类专业开设的专业实践课程。
altiumdesigner的用法
altiumdesigner的用法Altium Designer是一款功能强大的电子设计自动化（EDA）软件，用于设计和开发电子产品。
它提供了从原理图到PCB布局、模拟信号分析、数字信号处理、嵌入式系统设计等一系列工具和功能。
本文将详细介绍Altium Designer的用法，包括创建项目、绘制原理图、进行PCB布局、进行仿真和导出Gerber文件等。
请注意，以下将描述Altium Designer版本21的用法，有些功能在早期版本中可能有所不同。
一、创建项目在打开Altium Designer后，首先要创建一个项目。
点击“File”菜单，选择“New”-“Project”来创建一个新项目。
然后选择一个项目名称、保存路径和目标文件夹。
接下来，选择项目类型（如PCB项目、模拟电路项目等），并设置项目选项和参数。
最后，点击“Finish”来创建项目。
二、绘制原理图三、进行PCB布局四、进行仿真在进行PCB布局后，可以进行仿真来验证电路的性能。
Altium Designer提供了强大的仿真工具，可以进行信号完整性、电源完整性、时序分析等仿真。
点击“Design”菜单，选择“Simulation”来打开仿真工具。
然后，选择所需的仿真类型和设置，并导入PCB布局和原理图。
接下来，设置输入信号和仿真条件，并运行仿真。
仿真完成后，可以查看仿真结果和波形图，以评估电路的性能。
五、导出Gerber文件在完成PCB布局和仿真后，可以将设计导出为Gerber文件以进行PCB制造。
点击“File”菜单，选择“Fabrication Outputs”-“Gerber Files”来打开Gerber文件导出工具。
然后，选择所需的层和设置，并导出Gerber文件。
通过将Gerber文件发送给PCB制造商，他们可以根据这些文件制造出实际的PCB板。
Altium Designer提供了众多高级功能和工具，上述只是其中的一部分用法。
非常实用的Altium_Designer使用教程
Altium Designer使用教程创建一个新的PCB工程在Altium Designer里，一个工程包括所有文件之间的关联和设计的相关设置。
一个工程文件，例如xxx.PrjPCB，是一个ASCII文本文件，它包括工程里的文件和输出的相关设置，例如，打印设置和CAM设置。
与工程无关的文件被称为"自由文件"。
与原理图和目标输出相关联的文件都被加入到工程中，例如PCB，FPGA，嵌入式(VHDL)和库。
当工程被编译的时候，设计校验、仿真同步和比对都将一起进行。
任何原始原理图或者PCB的改变都将在编译的时候更新。
所有类型的工程的创建过程都是一样的。
本章以PCB工程的创建过程为例进行介绍，先创建工程文件，然后创建一个新的原理图并加入到新创建的工程中，最后创建一个新的PCB，和原理图一样加入到工程中。
作为本章的开始，先来创建一个PCB工程：图6-1 PCB工程的创建1.选择File>>New>>Project>>PCB Project，或在Files面板的内New选项中单击Blank Project (PCB)。
如果这个选项没有显示在界面上则从System中选择Files。
也可以在Altium Designer软件的Home Page的Picka Task部分中选择Printed Circuit Board Design，并单击New Blank PCB Project。
2. 显示Projects面板框显示在屏幕上。
新的工程文件PCB_Project1.PrjPCB已经列于框中，并且不带任何文件，如图6-1所示。
3.重新命名工程文件（用扩展名.PrjPCB），选择File>>Save Project As。
保存于您想存储的地方，在File Name 中输入工程名Multivibrator.PrjPCB并单击Save保存。
下面我们将会创建一个原理图文件并添加到空的工程中。
Altium Designer教程
快捷键：快速复制放置元件：按住Shift键并拖动要放置的元件Q：尺寸单位转换J+C：查找元件V+F：显示全屏元件V+Z:显示上次比例Ctrl+A：全选Ctrl+C：复制Ctrl+V：粘贴Shift+s:单层显示Shift+空格：改变走线模式L：层面设置G/shift+G/ctrl+shift+G:栅格设置一、封装集成库的建立①新建集成库工程 File→New→Project→Integrated Library②在集成库工程下新建原理图封装和PCB封装可在File →New→Library中新建，也可鼠标右键点击集成库名添加库文件③绘制需要的原理图封装和PCB封装原理图封装不需要太多尺寸要求，可通过编辑→Jump设置原点在器件中心或任意位置，PCB封装则需要根据实物尺寸绘制，可通过Edit（编辑）→Set Reference（设置参考点）将原点设置在元件中心、Pin1或任意位置（一般将原点设置在PCB封装中心或管脚1上，否则导入PCB图后布局拖动元件时光标可能会跑到离元件很远的地方）。
点击Tool →New comment(新元件)可开始下一个元件的绘制。
在界面右下方单击Sch→Sch Library/PCB→PCB Library可调出相对的库面板，原理图封装更改元件名字可通过Tools→Rename Comment修改，也可双击元件名称，在弹出的属性框Symbol Reference一栏中修改。
PCB封装通过双击封装名字修改。
注：单击右下方System→supplier Search(供应商查找)，输入元件名称，显示的元件信息可拖动到原理图封装界面的空白处，从而显示在元件属性框内。
④确定原理图封装和PCB封装的链接关系在原理图封装界面右下方点击Show Model展开箭头。
点击Add Footprint→Browse，在PCB封装库里选择对应的PCB封装（可选择多个），点击OK、OK，就可形成链接关系。
Altium Designer 原理图部分操作
原理图部分一、1移动元件：法一：选中要移动的元件，按住Ctrl拖动，连接的线会自动延长，这个功能相当于drag （Edit→Move→Drag，快捷键EMD）法二：Edit→Move→Move 直接拖动，连接线不跟随2复制元件：法一：选中要复制的元件，按shift，按鼠标左键拖动，就会复制法二：选中元件→Edit→Rubber Stamp或者按快捷键Ctrl+R或者Eb法三：选中元件，Ctrl+D3给原理图编号：Tools→Annotate Schematics→Update changes list→Accept changes （Create ECO）→Validate changes（查看是否成功）→Excute changes→Report changes 4原理图编译：Project→Compile Document5在编译中如何消除警告：法一：Place→Directives→No ERC 放置法二：Place→Directives→Compile Mask 放置编译面罩，编译时会把它屏蔽6全局修改元件：法一：选中一个→右键→Find Similar Object或者Edit→Find Similar Object（shift+F）（En）会出现一层蒙板，只有同类的元件亮，这是按住shift单个点击选中或者Edit→Select→All都选中，再在SCH Inspector中修改法二：Edit→Find Similar Object 在Select Matching前打勾，就可以都选中了，再在SCH Inspector中修改清除蒙板：点右下角的Clear或者快捷键shift+c7如何在原理图中查看封装：Tools→Footprint manage即可查看8从已画好的原理图中生成元件库：Design→Make Schematic Library9一块移动好多元件：选中好多元件→右键→union→Create union from selected objects 然后就可以整体移动了10 创建总件，设计复用，有些模块会经常用到，我们把它创建成一个总件选中要创建总件的一些元件→右键→Create Snippet from selected objects 写好名称和注释，调用的时候点击右下角System中的snippets，放置即可11 多张图纸，分等级top→bottom：创建好top的图纸，右键模块→sheet symbol action→Create sheet from symbolbottom→top：创建好子图，新建一原理图→右键→sheet action→create sheet symbol from sheet or HDL二、如何制作原理图库1File→new→library→schematic library可进入原理图库编辑页面2如何设置管脚索引编号的增或减：Tools→Schematic preference→General→Auto Increase During Placement 通过改写数值可以改变3 怎样把画好的元件增加帮助文档：原理图或者原理图库中都能操作双击元件进入parameter Properties→Add→Name中写HelpURL Value中写明帮助文档的路径\元件名字.pdf#page=（页数）设置好之后，鼠标放在元件上边按F1 即显示文档4 自制原理图库中的元件进行了更新，怎样更新到原理图中法一：原理图库中右键左栏中的元件→Update Schematic Sheet法二：原理图中Tools→Update from library。
Altium-Designer实用操作--自己总结的
AD实用操作方法1、放大、缩小：Ctrl+鼠标滚轮或Ctrl+鼠标右键按住并滑动鼠标。
2、整屏移动：鼠标右键点住不放。
3、测量距离：Ctrl+M。
4、放大镜：Shift+M。
5、打开、关闭放大镜：选菜单项“工具(Tools)”——“优先选项(Preferences)”——“PCBEditor”——“Board Insight Lens”，勾选或取消“可视(visible)”。
6、电路板上放置中文字：选择字体放置——按住“Tab”键——在“Font”中选择“TrueTape”——在“Text”中输入中文字。
7、查看层设置：点击“L”。
8、切换公制和英制：点击“Q”。
9、电路图分功能设计（自上而下）：在整体图中的每个功能块的设置中，点击“Filename”，选择与测功能图块对应的实际电路图。
10、端口形状：在“Position”中选择“Output”、“Input”、“Bidirectional”、“Unspecified”，端口的形状会出现相应的变化。
11、整体图和部分功能图切换：在整体图上点击“Ctrl+鼠标双击+相应的模块”，画面会跳到相应的功能图上。
在输入、输出端口上重复上述操作，会在整体图和功能图上切换。
12、放置过孔快捷键：在画导线的命令下，按住“Shift+Ctrl”键，向下滑动鼠标滚轮，此时出现过孔，松开“Shift+Ctrl”键，点击鼠标左键，放置过孔。
13、左右移动：Shift+鼠标滚轮。
14、上下移动：鼠标滚轮。
15、器件旋转：选中后点击空格键。
16、镜像：1. 输入法切换至英文状态！！！2. 选中该器件时，鼠标左键按住不放，鼠标呈十字状，器件为可移动状态。
3. 同时按键盘上的X或Y：X为水平左右翻转；Y为垂直上下翻转。
17、添加元器件库：打开的对话框，点（安装）出现对话框，在对话框最下面的{文件类型}先为all files(**)就可以了，就能把你自建库加进去了。
18、左右两侧文件树打开与关闭：右下角有个"System"按钮，点开后，想要显示哪个菜单就点哪个，除了System还有PCB和Help等等，都是可以用的，打开以后它可能还在左边或是右边的菜单显示，比如libraries在右边，project在左边，这是默认情况下，你也可以将他们拖到你想放置的位置。
altiumdesigner的用法(一)
altiumdesigner的用法(一)Altium Designer的用法Altium Designer是一款功能强大的电子设计自动化软件，适用于PCB设计和FPGA开发。
下面是一些常用的Altium Designer用法的详细讲解：1. 工程的建立和管理•创建新工程：在Altium Designer的主界面上，点击”File”菜单，选择”New”，再选择”Project”，填写工程名称和路径，点击”OK”按钮即可创建新工程。
•添加电路图：在创建的工程中，右键点击”Project Documents”文件夹，选择”Add New to Project”，再选择”Schmatic”，创建新的电路图文件。
•添加原理图元件：在创建的电路图文件中，点击”Place”工具栏上的”Add Component”按钮，在弹出的对话框中搜索需要的元件并添加到电路图中。
2. PCB设计•创建新的PCB文件：在Altium Designer的主界面上，点击”File”菜单，选择”New”，再选择”PCB”，填写PCB文件名称和路径，点击”OK”按钮即可创建新的PCB文件。
•PCB布线：在打开的PCB文件中，通过拖拽元件、绘制布线、添加走线规则等操作完成PCB布线。
•3D设计预览：在PCB文件中，点击”View”菜单，选择”3D Layout Mode”，可以查看PCB布线的三维预览效果。
3. FPGA开发•创建新的FPGA项目：在Altium Designer的主界面上，点击”File”菜单，选择”New”，再选择”FPGA”，填写项目名称和路径，点击”OK”按钮即可创建新的FPGA项目。
•添加逻辑模块：在FPGA项目中，右键点击”Design Compiler”文件夹，选择”Add New to Project”，再选择”VHDL”或”Verilog”等文件类型，添加逻辑模块。
•约束文件的设置：在FPGA项目中，右键点击”Constraints”文件夹，选择”Add New to Project”，再选择”Board LevelConstraints”或”Pin Assignment Constraints”等约束文件，设置FPGA的约束条件。
altium-designer设计简明教程
altium-designer设计简明教程Altium Designer是一种用于电子设计自动化（EDA）的集成化工具，用于设计PCB（Printed Circuit Board，印刷电路板）和其他电子系统。
以下是一个简明的Altium Designer设计流程的基本教程：步骤1：创建新工程1. 打开Altium Designer。
2. 选择"File" -> "New" -> "Project"，创建一个新的工程文件。
3. 选择工程类型，命名工程并选择保存位置。
步骤2：添加电路图1. 在"Projects" 窗格中，右键点击"Add New to Project" -> "Schematic"，创建一个新的电路图。
2. 在电路图中添加组件：使用"Place" 工具栏的"Place" -> "Part..." 来选择和放置电子元件。
3. 连接元件：使用"Place" 工具栏的"Place" -> "Wire" 来连接元件。
步骤3：设计原理图1. 在电路图中，右键点击"Design" -> "Make Schematic Sheet Symbol"，生成原理图符号。
2. 连接不同电路图：使用"Port" 组件在不同电路图之间建立连接。
步骤4：生成PCB布局1. 在"Projects" 窗格中，右键点击"Add New to Project" -> "PCB"，创建一个新的PCB文档。
2. 在原理图中，右键点击"Design" -> "Update PCB Document"，将原理图与PCB关联起来。
Altium_Designer教程
Altium Designer教程（有用的）原理图设计：1.面板的锁定状态:图钉按钮。
2.对多个项目进行管理，对已打开的的项目与项目面板上在工作区中链接。
选择【Save Design Workspace】或【Save Design Workspace As】命令。
3.自由文件选中按住鼠标左键，拖进项目文件即可。
4.系统参数（Preference）设置：常规5个分组框，启动框（要改），默认位置（要改），系统字体，常规，本地化设置；视图6个分组框，桌面设置，面板显隐时间设置（要改）；系统互联网更新（要改）；透明效果设置；导航参数设置；备份设置（要改）；项目面板视图参数设置。
5.原理图编辑器：显示（View）下拉工具栏（Toolbars）菜单中选中要显示的工具栏。
6.图纸参数设置：【Design】/【Document Options】或右键。
图纸大小（可改）。
图纸设计信息（可改），注意添加规则（Add as Rule）按钮涉及的参数是PCB布线规则的设置。
单位（Units）（可改）。
7.快速切换栅格命令：显示（View）和右键的栅格（Grids）设置。
8.原理图编辑器参数设置：【Tools】/【Schematic Preferences】，或【DXP】9.原理图设计放置元器件时，一定要注意元件封装的设定，以便于为PCB制板提供设计相应参数。
10.软件默认打开的库有两个：常用分立元器件库（Miscellaneous Device）和常用接插件库（Miscellaneous Connectors），加载元件库命令【Design】/【Add/Remove Library】。
11.在库中搜索元件时，打开搜索框，点击Advanced，Scope选项框中，选择Libraries on path（不然是在已安装的库中搜索），12.按空格，元件逆时针旋转90度。
按Ｘ键左右翻转，按Ｙ键上下翻转（注意按Ｘ、Ｙ时，元件要被选中并可拖动，不可静止，或者在元件附在光标上时翻转）。
altium designer 基本操作
altium designer 基本操作Altium Designer是一款功能强大的电子设计自动化软件，广泛应用于电路设计、PCB设计和原型制造等领域。
本文将介绍Altium Designer的基本操作，帮助初学者快速上手使用该软件。
一、安装和启动Altium Designer安装Altium Designer之前，首先需要确保操作系统的要求和硬件要求。
安装完成后，双击桌面上的快捷方式图标即可启动Altium Designer。
二、创建新工程在Altium Designer中，工程是组织和管理设计文件的基本单位。
要创建新工程，可以点击菜单栏中的"File"选项，然后选择"New"，再选择"Project"。
在弹出的对话框中，填写工程名称和保存路径，点击"OK"即可创建新工程。
三、添加电路原理图在新建的工程中，可以通过点击"Project"窗口中的右键菜单，选择"Add New to Project"，然后选择"Schematic"来添加电路原理图。
在弹出的对话框中，可以选择创建新的原理图文件或导入已有的原理图文件。
四、绘制电路原理图在Altium Designer中，可以通过拖拽元件库中的元件来绘制电路原理图。
元件库位于左侧的"Libraries"面板中，选择需要使用的元件库，然后将元件拖放到原理图编辑区域中。
通过连接线将元件连线起来，形成完整的电路连接。
五、编辑元件属性在绘制电路原理图时，可以对元件的属性进行编辑。
选中需要编辑的元件，右键点击选择"Properties"，然后在弹出的对话框中编辑元件的属性值，例如元件的型号、封装等信息。
六、生成PCB布局完成电路原理图的绘制后，可以生成对应的PCB布局。
在"Project"窗口中，选择"Add New to Project"，然后选择"PCB"。
altium designer学习初步
Altium Designer 学习初步一：Altium Designer的安装及其破解：1.在迅雷里下载Altium Designer 09 ，并且下载破解软件“AD9破解补丁”2.安装Altium Designer 09，点击install Altium Designer 即可进行安装，这一步与一般的安装软件相似，一般保存在D盘里。
3. Altium Designer 09的破解a:运行AD9KeyGen，点击“打开模板”，加载ad9.ini，如想修改注册名，只需修改：TransactorName = abacfaqb点击“生成协议”，保存生成的alf文件到Altium Designer的安装目录下。
c将dxp.exe破解补丁复制-粘贴到Altium Designer的安装目录下替换原文件。
d启动DXP程序，在DXP->My Account窗口点击Add Standalone License file，加载前面生成的alf文件，破解完成。
二Altium Designer的原理图和PCB的设计1.建立工程A : File/ New/ Project/PCB Proiect出来的结果为：B：点击PCB_ProjectPrjPCB右键，点击save project 会弹出一个对话框把工程保存在指定的地方。
在文件名里面可以更改工程的名称。
2.建立原理图File/ New/Schematic然后保存，同样的方式，点右键，save,指定保存路径。
在文件名里面可以更改名称。
保存后的出现的界面是这样的：上图分别为左右两部分。
3添加库对于设计原理图而言，加库非常关键的。
点击右侧那一栏的libraries，会出来如下对话框然后点击该对话框的libraries即可出现出现这些即是一些公司的集成库，一般我们还要手动添加两个库文件，点击install选择安装的路径，找到library文件夹即可找到该Miscellaneous Connectors.IntLib和Miscellaneous Devices.IntLib两个集成库，然后选中打开即可添加。
altium designer手册
《Altium Designer手册：从入门到精通的全面指南》第一部分：认识Altium Designer1. 介绍Altium Designer的定义和背景2. Altium Designer的功能和特点3. 对Altium Designer的未来发展趋势进行展望第二部分：Altium Designer的基本操作1. 安装和设置Altium Designer2. 熟悉Altium Designer的主要界面和工具栏3. 创建和保存工程文件4. 打开、编辑和关闭项目第三部分：Altium Designer的进阶操作1. 基于原理图的电路设计和仿真2. PCB布局设计和布线3. PCB工程文件的输出和制作4. PCB生产前的检查和确认第四部分：Altium Designer的高级功能和应用1. 高速信号设计和仿真2. BOM管理和元器件库的建立3. PCB设计中的三维建模和实例展示4. 最佳实践和经验共享第五部分：我的观点和经验共享1. 我对Altium Designer的个人观点和理解2. 我在使用Altium Designer过程中遇到的问题和解决方法3. 我对Altium Designer未来发展的期待结束语：回顾Altium Designer的重要性和价值以上内容是非Markdown格式的普通文本，根据您提供的要求撰写的文章结构。
希朩对您有所帮助。
Altium Designer是一款功能强大的PCB设计软件，拥有丰富的功能和特点，可以满足各种电路设计需求。
在本手册中，我们将从入门到精通的角度，全面介绍Altium Designer的各项操作和应用。
第一部分将重点介绍Altium Designer的定义和背景，帮助读者更好地了解这款软件的起源和发展历程。
我们还将对Altium Designer未来的发展趋势进行展望，为读者呈现这款软件的潜力和前景。
第二部分将帮助读者快速上手Altium Designer，从安装和设置开始，逐步熟悉其主要界面和工具栏，并学习如何创建、保存、打开、编辑和关闭项目，为后续的操作打下坚实的基础。
altium designer使用方法
altium designer使用方法Altium Designer是一款自主开发的电子设计自动化(Electronic Design Automation，EDA)软件。
它提供了综合性的PCB设计解决方案，包括原理图设计、电路仿真、PCB布线、元器件库管理等核心功能。
在本文中，我们将介绍Altium Designer的使用方法，并详述其主要功能。
一、Altium Designer的安装步骤1. 下载安装程序：从Altium Designer的官方网站下载相应的安装程序。
2. 安装选择：双击下载的安装程序，然后按照提示进行安装。
在安装过程中，可以自定义安装路径、语言设置和安装选项。
3. 激活Altium Designer许可证：完成安装后，要求输入许可证才能使用软件。
用户需要提供许可证文件或许可证代码。
许可证可以从官方网站或相关渠道获取。
二、Altium Designer的主要功能介绍1. 原理图设计在Altium Designer中，原理图设计是最核心的功能之一。
它支持基于层次结构的设计方法，可以轻松创建、编辑和管理包含大量元器件的电路。
用户可以从预定义的元器件库中选择常用元器件，也可以自定义元器件库存储所需元器件。
2. 电路仿真电路仿真模块可模拟电路的工作过程，使设计人员能够在PCB绘制前验证电路的有效性。
该模块支持多种仿真方式，例如直流仿真、交流仿真、时域仿真和频域仿真等。
3. PCB布线PCB布线是Altium Designer的另一项核心功能。
设计人员可以在PCB上放置元器件，定义连接和分配电源。
该功能支持多种高级功能，例如DRC（Design Rule Check，设计规则检查）、ERC（Electrical Rule Check，电气规则检查）和PCB三维渲染等。
4. 元器件库管理元器件库管理是电子设计过程中必不可少的环节。
Altium Designer具有简单易用的元器件库管理功能，可以方便地添加、编辑和查询元器件。
好用的altium designer 操作指南
好用的Altium Designer 操作指南一、简介Altium Designer 是一款功能强大的电子设计自动化软件，可以帮助工程师进行PCB（Printed Circuit Board，印刷电路板）设计和开发。
它具有丰富的功能和工具，能够满足复杂电路设计的需求。
本文将从基础操作到高级功能，为大家详细介绍如何使用Altium Designer 这一强大的工具。
二、基础操作1. 安装和启动我们需要下载并安装Altium Designer 软件。
安装完成后，双击图标启动软件。
在启动界面，选择新建项目或打开现有项目，开始进行设计工作。
2. 创建新项目在新建项目时，需要设置项目名称、存储路径、项目类型等信息。
可以选择根据现有模板创建或者从头开始设计。
在创建完成后，可以添加原理图、PCB 文档等。
3. 绘制原理图在绘制原理图时，可以使用Altium Designer 提供的丰富符号库，进行组件的选取和连线的绘制。
通过快捷键和鼠标操作，可以高效完成整个原理图的设计工作。
4. PCB 设计将设计好的原理图转换为PCB，进行布线和连接。
Altium Designer提供了强大的三维设计模块，可以帮助工程师更直观地进行布局和布线的设计。
5. 元件库管理Altium Designer 提供了完善的元件库管理功能，可以根据需要添加、编辑和管理元件库，方便工程师在设计中的元件选取和使用。
6. 输出制造文件设计完成后，可以通过Altium Designer 生成Gerber 文件、钻孔文件等制造文件，用于PCB 制造和组装。
三、高级功能1. 仿真和分析Altium Designer 提供了强大的仿真和分析功能，可以对电路进行性能和稳定性分析，帮助工程师进行优化设计。
2. 版本控制设计过程中可能会有多个版本的修改和更新，Altium Designer 提供了版本控制功能，可以帮助工程师进行版本的管理和比较，保证设计的完整性和一致性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
设计并生成PCB
根据WEBENCH生成的电源原理图,就可以在AltiumDesigner中画出设计电路的原理图与PCB图。
1.Ultra Librarian的安装与使用
1)在TI官网下载并安装Ultral Librarian并安装,下载地址:。
2)在TI官网找到要使用的芯片,在“符号与封装”项目下点击下载CAD文件(后缀为、bxl),
如下图所示:
3)打开Ultral Librarian软件,首先点击“Load Data”装载刚刚下载、bxl文件,在选择“Select
Too ls”中的“Altium Designer”,最后点击“Export to Selected Tools”。
如下图所示:
4)随后会生成一个、txt文档,如下图所示。
其中红色方框表示生成的PCB库与原理图所在
位置。
5)打开红色方框中的路径,里面有一个“UL_import、PrjSrc”,用AltiumDesigner打开,如下
图所示。
6)双击图中的1,在点击图中的2,会出现以下界面:
7)选择生成Ultral Librarian生成的文件夹中的“、txt”文件,然后点击“Start Import”那么就生
成了所需芯片的封装与原理图的库,只要在原件库中安装即可使用。
如下图所示:
注意:这里生成的PCB库与原理图库首次打开可能会没有,解决的方法就是先关闭然后再打开就可以了。
2.设计电路原理图
1)打开AD软件,依次选择:文件->新建(new)->工程(project)->PCB工程,在建立工程之后一定
要保存工程。
如下图所示:
2)在新建的PCB项目下创建原理图项目(Schematic)。
3)在库中选择相应的原件,拖入原理图,如下图所示:
4)利用工具条中的放置线、电源、地等工具连接电路原件,完成的原理图如下图所示:
5)最后保存生成的原理图。
3.设计PCB图
1)为原理图中所有的原件选择封装。
双击原件,在Footprint选项中就可以选择封装,并保存,
如下图所示:
2)对选择封装之后的电路图进行电气检查,图下图所示:
3)电气检查没有错误之后,为工程添加PCB项目并保存,如下图所示:
4)右键项目,点击“Compile PCB Project PCB PCB_Project1、prjPCB”,如下图所示:
5)打开之前建立的PCB项目,点击“设计”选项中的“Update Schematics in PCB_Project1、
PrjPCB”。
如下图所示:
6)选择全部,并点击“执行更改”,并关闭界面。
如下图所示:
7)在黑色区域的右下角会导入原理图的PCB,红色的底框没有用,首先删掉。
如下图所示:
6)然后把原件拖入黑色的PCB板子区域内,调整原件的位置。
如下图所示:
7)布线:可以使用“手动布线”,也可以使用“自动布线”,布线之后裁剪板子的形状。
如下
图所示:
8)保存PCB。
使用生成的PCB文件就可以打样制作成品。
