高层建筑结构设计和计算
高层建筑结构计算的基本假定和荷载效应组合设计要求
3
内力与位移计算的一般原则
在自身平面内的刚度很大
平面外刚度很小, 可以忽略
平面外的刚度 很小,可忽略,
4
2020/3/3
可以抵抗在本身平面 内的侧向力
1、平面抗侧力结构假定
一片框架或简力墙在自身平面内刚度很大, 可以抵抗在本身平面内的侧向力; 而在平面外的刚度很小,可忽略, 即垂直该平面的方向不能抵抗侧向力 ——整个结构可分不同方向的平面抗侧力结
按刚度和变形分配
(2)计算每片平面抗侧力结构分到的水平作用下 的内力和位移
7
4.2 荷载效应组合
荷载效应
指结构或构件在某种荷载作用下的结构的内力和 位移。
荷载效应组合
指在所有可能同时出现的诸荷载组合下,确定结 构或构件内产生的效应。其中最不利组合是指所 有可能产生的荷载组合中,对结构构件产生总效 应为最不利的一组
(b)7~9度设防、高度较大且沿高度的刚度和质量分 布很不均匀的高层建筑
(c)特别重要的建筑(甲类建筑)
(2)薄弱层的位置
(a)楼层屈服强度系数沿高度分布均匀的结构,可取 底层
(b)楼层屈服强度系数沿高度分布不均匀的结构,可 取屈服系数最小的楼层及相对较小的楼层,一般不超 过2~3处
16
2020/3/3
➢ 不考虑地震作用组合:
0S R
➢ 考虑地震作用组合:
SE RE / RE
0 结构重要性系数,分别取1.1、1.0、0.9
RE 承载力抗震调整系数
14
2020/3/3
结构设计要求
2) 侧向(水平)位移限制和舒适度要求
➢ 弹性方法计算:

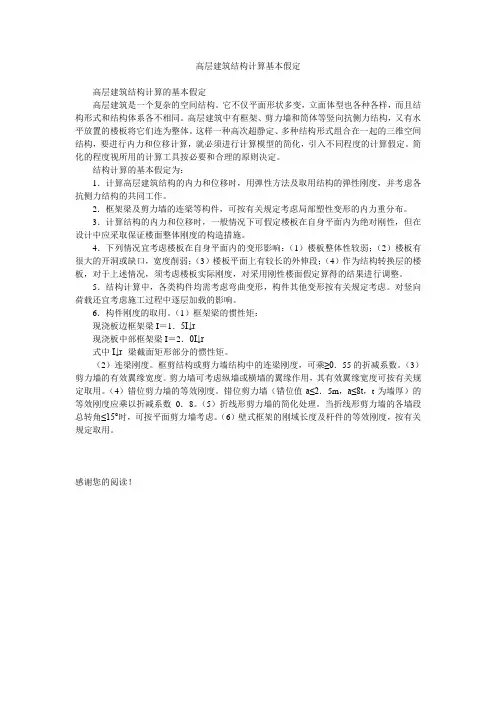

高层建筑结构计算基本假定
高层建筑结构计算基本假定高层建筑结构计算的基本假定高层建筑是一个复杂的空间结构。
它不仅平面形状多变,立面体型也各种各样,而且结构形式和结构体系各不相同。
高层建筑中有框架、剪力墙和筒体等竖向抗侧力结构,又有水平放置的楼板将它们连为整体。
这样一种高次超静定、多种结构形式组合在一起的三维空间结构,要进行内力和位移计算,就必须进行计算模型的简化,引入不同程度的计算假定。
简化的程度视所用的计算工具按必要和合理的原则决定。
结构计算的基本假定为:1.计算高层建筑结构的内力和位移时,用弹性方法及取用结构的弹性刚度,并考虑各抗侧力结构的共同工作。
2.框架梁及剪力墙的连梁等构件,可按有关规定考虑局部塑性变形的内力重分布。
3.计算结构的内力和位移时,一般情况下可假定楼板在自身平面内为绝对刚性,但在设计中应采取保证楼面整体刚度的构造措施。
4.下列情况宜考虑楼板在自身平面内的变形影响:(1)楼板整体性较弱;(2)楼板有很大的开洞或缺口,宽度削弱;(3)楼板平面上有较长的外伸段;(4)作为结构转换层的楼板,对于上述情况,须考虑楼板实际刚度,对采用刚性楼面假定算得的结果进行调整。
5.结构计算中,各类构件均需考虑弯曲变形,构件其他变形按有关规定考虑。
对竖向荷载还宜考虑施工过程中逐层加载的影响。
6.构件刚度的取用。
(1)框架梁的惯性矩:现浇板边框架梁I=1.5I↓r现浇板中部框架梁I=2.0I↓r式中I↓r--梁截面矩形部分的惯性矩。
(2)连梁刚度。
框剪结构或剪力墙结构中的连梁刚度,可乘≥0.55的折减系数。
(3)剪力墙的有效翼缘宽度。
剪力墙可考虑纵墙或横墙的翼缘作用,其有效翼缘宽度可按有关规定取用。
(4)错位剪力墙的等效刚度。
错位剪力墙(错位值a≤2.5m,a≤8t,t为墙厚)的等效刚度应乘以折减系数0.8。
(5)折线形剪力墙的简化处理。
当折线形剪力墙的各墙段总转角≤15°时,可按平面剪力墙考虑。
(6)壁式框架的刚域长度及杆件的等效刚度,按有关规定取用。
高层建筑结构设计 第04章 高层框架结构内力计算
4.2 竖向荷载作用下的内力计算
一、分层法 1.竖向荷载作用下框架结构的受力特点及内力计算
假定 (1)不考虑框架结构的侧移对其内力的影响; (2)每层梁上的荷载仅对本层梁及其上、下柱的内
力产生影响,对其他各层梁、柱内力的影响可忽 略不计。 应当指出,上述假定中所指的内力不包括柱轴力, 因为各层柱的轴力对下部均有较大影响,不能忽 略。
M EH
FQHE
h2 2
3.42kN
3.3 m 2
5.64
kN m
(反弯点位于h/2处)
M EB
FQBE
h1 3
10kN
• 柱截面尺寸
框架柱的截面形式常为矩形或正方形。 有时由于 建筑上的需要, 也可设计成圆形、 八角形、 T 形、 L 形、十字形等, 其中 T 形、 L 形、十 字形也称异形柱。构件的尺寸一般凭经验确定。 如果选取不恰当, 就无法满足承载力或变形限值 的要求, 造成设计返工。确定构件尺寸时, 首先 要满足构造要求, 并参照过去的经验初步选定尺 寸, 然后再进行承载力的估算, 并验算有关尺寸 限值。
9.53 3.79 12.77 3.79
1.61
2.固端弯矩
下柱 3.79 3.79 1.61 7.11 4.84 3.64
相对线刚 度总和 左梁 11.42 0.000 21.63 0.353 11.82 0.864 20.43 0.000 30.93 0.308 18.02 0.709
分配系数 右梁 上柱 0.668 0.000 0.472 0.000 0.000 0.000 0.466 0.185 0.413 0.123 0.000 0.089
《高层结构设计》 02高层建筑结构的荷载计算
高层建筑结构的荷载计算高层建筑结构的竖向荷载包括自重等恒载及使用荷载等活载,其计算方法与一般建筑结构类似,在此不再重复。
本章主要介绍在高层建筑结构设计中起主导作用的水平荷载—风荷载和地震荷载作用的计算方法。
第一节 风荷载空气流动形成的风遇到建筑物时,在建筑物表面产生的压力或吸力即建筑物的风荷载。
风荷载的大小主要和近地风的性质、风速、风向有关;和该建筑物所在地的地貌及周围环境有关;同时和建筑物本身的高度、形状以及表面状况有关。
垂直于建筑物表面上的风荷载标准值可按下式计算:0ωµµβωz s z k =式中:k ω为风荷载标准值(kN/m 2);z β为z 高度处的风振系数;s µ为风荷载体型系数;z µ为风压高度变化系数; 0ω为基本风压(kN/m 2)。
1. 基本风压0ω我国《建筑结构荷载规范》(GB50009-2001),《全国基本风压分布图》中给出的基本风压值0ω,是用各地区空旷地面上离地10m 高、重现期为30年的10min 平均最大风速0υ(m/s )计算得到的,基本风压值1600/200υω=(kN/m 2)。
荷载规范给出的0ω值适用于多层建筑;对于一般高层建筑和特别重要的或有特殊要求的高层建筑可按《全国基本风压分布图》中的数值分别乘以1.1和1.2采用。
2. 风压高度变化系数z µ表1 风压高度变化系数风速大小与高度有关,一般近地面处的风速较小,愈向上风速逐渐加大,但风速的变化与地貌及周围环境有关。
在近海海面、海岛、海岸、湖岸及沙漠地区,地面空旷,空气流动几乎无阻挡物(A 类粗糙度),风速随高度的增加最快;在中小城镇和大城市的郊区(B 类粗糙度),风速随高度的增加减慢;在有密集建筑物的大城市市区(C 类粗糙度),和有密集建筑群,且房屋较高的城市市区(D 类粗糙度),风的流动受到阻挡,风速减小,因此风速随高度增加更缓慢一些。
表1列出了各种情况下的风压高度变化系数。
对高层建筑结构设计计算方法
对高层建筑结构设计计算方法的探讨摘要:本文通过对高层建筑结构设计中的一些问题进行探讨,结合实践经验提出具体建议。
关键词:高层建筑;结构设计;计算方法;计算结果随着人们对建筑功能要求的多样化,建筑类型和功能愈来愈复杂,结构体系日趋多样化,出现了各种形式的多塔、错层、带转换层、楼板局部开大洞的结构类型,其中立面布置也越来越复杂。
下面就本人在这几年的设计实践中的一些体会进行总结。
1 高层建筑结构设计的演变模式1.1 内核的形成高层建筑与其它建筑之间的最大区别, 就在于它有一个垂直交通和管道设备集中在一起的、在结构体系中又起着重要作用的“核”。
而这个“核”也恰恰在形态构成上举足轻重, 决定着高层建筑的空间构成模式。
随着高层建筑建设的发展、高度的增加和技术的进步, 在高层建筑的设计过程中, 逐渐演化出了中央核心筒式的“内核”空间构成模式, 这是各专业共同探索优化设计的结果。
在建筑处理上, 为了争取尽量宽敞的使用空间, 希望将电梯、楼梯、设备用房及卫生间、茶炉间等服务用房向平面的中央集中, 使功能空间占据最佳的采光位置, 力求视线良好、交通便捷。
在结构方面, 随着筒体结构概念的出现、高度的增加, 也希望能有一个刚度更强的筒来承受剪力和抗扭, 而这些恰好与建筑师的要求不谋而合。
在建筑的中央部分, 有意识地利用那些功能较为固定的服务用房的围护结构,形成中央核心筒, 而筒体处于几何位置中心, 还可以使建筑的质量重心、刚度中心和型体核心三心重合, 更加有利于结构受力和抗震。
这种“内核”空间构成模式, 经过长期的实践检验, 以其结构合理、使用方便和造价相对低廉的优势, 很快便成为高层建筑中最为流行的空间布局形式。
1.2 核的分散与分离然而, 随着时代的发展、技术的进步, 人们对建筑需求的变化和设计侧重点的不同, 以中央核心筒为主流的高层建筑“内核”空间构成模式开始受到了挑战。
对于结构专业来说, 加强建筑周边的刚度也会有效地抵抗地震对高层建筑的破坏, 所以如果将垂直交通和设备用房等分散地布置在周边, 则无疑也会对结构抗震有利。
多、高层房屋结构的分析和设计计算
对质量及刚度沿高度分布比较均匀的结构,基本 自振周期可用下列公式近似计算:
Un——结构顶层假想侧移(m)。
多、高层房屋结构的分析和设计计 算
初步计算时,结构的基本自振周期按经验公式估算: n—建筑物层数(不包括地下部分及屋顶小塔楼) 。
Tg=0.4s (Ⅱ类场地,第二组)
T=1.5s(Tg∽5Tg)地震影响系数
T=4s(5Tg∽6s)地震影响系数 T=0~0.1s 地震影响系数 0.45 max∼2 max T=0.1s~Tg地震影响系数2 max
0.015 0.012
0.023∼0.05 0.05
0.027 0.021
0.036∼0.09 0.09
多、高层房屋结构的分析和设计计 算
(2)振型分解反应谱法
对不计扭转影响的结构,振型分解反应谱法可仅考虑 平移作用下的地震效应组合,并应符合下列规定: (a) j振型i层质点的水平地震作用标准值
多、高层房屋结构的分析和设计计 算
(b) 水平地震作用效应(弯矩、剪力、轴向力和变形) :
突出屋面的小塔楼,应按每层一个质点进行地震作用计 算和振型效应组合。
多、高层房屋结构的分析和设计计 算
多、高层房屋结构的分析和设计计 算
顶部突出物:底部剪力法计算顶部突出物的地震作用, 可按所在的高度作为一个质点,按其实际定量计算所得水平 地震作用放大3倍后,设计该突出部分的结构。
增大影响宜向下考虑1~2层,但不再往下传递。
多、高层房屋结构的分析和设计计 算
基本自振周期 T1:
(3)竖向地震作用
高层建筑结构设计规范
设计阶段的遵循和应用
设计阶段:高层建筑结构设计规范在方案设计、初步设计、施工图设计等阶段均需遵循。
遵循内容:遵循结构体系、抗震设计、荷载组合等要求,确保结构设计的安全性、经济性和合理 性。
应用范围:高层建筑结构设计规范适用于高度大于100米的民用建筑和高度大于24米的工业建筑。
实施方式:通过设计人员的专业知识和技能,将高层建筑结构设计规范应用到实际工程中,确保 高层建筑的安全性能和稳定性。
单击添加标题
高层建筑结构设 计规范的主要内 容 高层建筑结构设 计规范的发展和 展望
高层建筑结构设 计规范概述
高层建筑结构设 计规范的实施和 应用
高层建筑的定义和特点
• 高层建筑的定义:指高度超过一定范围的高层建筑物,通常根据楼层高度和 建筑规模进行划分
• 高层建筑的特点: * 楼层高度大,垂直交通量大 * 结构受力复杂,抗震要求 高 * 基础承载力要求高,基础埋深大 * 消防要求高,安全性能要强 * 建筑功 能多样化,设计灵活性强
理念和技术。
规范融合:结合 我国实际情况, 将国际标准与国 内规范进行有效 融合,形成具有 中国特色的高层 建筑结构设计规
范。
交流合作:加强 与国际同行的交 流与合作,共同 探讨高层建筑结 构设计规范的发 展方向和未来趋
势。
人才培养:重视 高层建筑结构设 计人才的培养, 提高我国在这方 面的专业水平和
质量检测和验收的遵循和应用
质量检测:确保 高层建筑结构设 计的合理性和安 全性
验收标准:遵循 国家相关标准和 规范,确保建筑 质量达标
遵循规范:高层 建筑结构设计规 范是建筑行业的 强制性标准
应用范围:适用 于高层建筑结构 的设计、施工和 验收等环节
高层建筑结构设计(共44张PPT)
• 高层建筑结构设计概述 • 高层建筑结构体系与选型 • 高层建筑结构荷载与效应 • 高层建筑结构分析与设计 • 高层建筑结构抗震设计 • 高层建筑结构抗风设计 • 高层建筑结构施工图绘制与审查
01
高层建筑结构设计概述
高层建筑定义与特点
高层建筑定义
一般指高度超过一定层数或高度 的建筑物,具体标准因国家和地 区而异。
。
可变荷载
包括楼面活荷载、屋面活荷载、雪 荷载、风荷载、吊车荷载等,是随 时间变化的荷载。
偶然荷载
包括地震作用、爆炸力、撞击力等 ,是偶然事件引起的荷载。
水平荷载与效应
风荷载
高层建筑受到的风荷载较大,需要考虑风压高度变化系数、风荷 载体型系数等。
地震作用
地震时地面运动对结构产生的水平惯性力,需要考虑地震烈度、 场地类别、结构自振周期等因素。
适用范围
剪力墙结构的房屋高度一 般不超过100m。
框架-剪力墙结构体系
优点
适用范围
框架结构布置灵活,可以获得较大的 空间;剪力墙结构抗侧力刚度大,整 体性好,两者结合可以取长补短。
框架-剪力墙结构的房屋高度一般不超 过150m。
缺点
框架和剪力墙的变形性能相差较大, 在地震作用下,两者的受力情况较难 协调。
通过改变结构刚度、阻尼、质量分布等方式,优化高层建筑结构的抗风
性能。
03
结构抗风设计流程
阐述高层建筑结构抗风设计的流程,包括初步设计、详细设计、施工图
设计等阶段。
风振舒适度控制标准与方法
风振舒适度评价标准
介绍国内外关于高层建筑风振舒适度的评价标准,如加速度限值、位移限值等。
风振舒适度控制方法
高层建筑结构设计中计算方法
高层建筑结构设计中计算方法汇报人:日期:•引言•结构分析方法•结构优化设计方法目录•抗震设计方法•结论与展望01引言0102目的和背景在进行结构设计时,需要采用合适的计算方法来分析结构在不同荷载条件下的响应和稳定性,以及评估结构的性能和安全性。
高层建筑结构设计的主要目的是确保建筑物的结构安全性和稳定性,以满足人们的使用需求和规范要求。
计算方法的重要性计算方法是高层建筑结构设计中的关键要素之一,对于结构的分析和设计具有重要意义。
通过采用科学合理的计算方法,可以准确地分析结构的性能和安全性,为结构设计提供重要的依据和支持。
02结构分析方法有限元法总结词一种广泛应用的数值分析方法,用于求解各种工程问题。
详细描述有限元法将连续的求解域离散化为由有限个单元组成的集合,通过在各个单元内假设近似函数来描述求解域上待求的未知场函数。
该方法具有适应性强、应用面广、精度高等特点,可以用于求解各种复杂的问题,如高层建筑结构分析等。
有限差分法总结词一种离散化的数值分析方法,用于求解偏微分方程。
详细描述有限差分法将偏微分方程转化为差分方程,通过求解差分方程得到原方程的近似解。
该方法在处理偏微分方程时具有简单、直观、易于编程实现等优点,因此在高层建筑结构分析中得到了广泛应用。
一种仅考虑边界信息的数值分析方法,用于求解各种工程问题。
总结词边界元法将偏微分方程转化为边界积分方程,通过在边界上离散化积分方程得到原方程的近似解。
该方法具有精度高、计算量小等优点,因此在高层建筑结构分析中得到了广泛应用。
详细描述边界元法03结构优化设计方法优化目标基于可靠度的优化设计以结构可靠度为优化目标,通过调整结构的设计参数,使结构在满足预定功能的前提下,具有更高的可靠度。
可靠度指标在结构优化设计中,可靠度指标是评估结构性能的重要参数。
通过考虑结构在不同荷载和环境条件下的失效概率,可以确定结构的可靠度。
设计变量设计变量可以是结构的设计参数,如截面尺寸、材料强度等。
2024年度-高层建筑结构课程设计
06
施工图绘制与预算编制
23
施工图绘制要求及规范
绘制内容
应包括建筑、结构、给排水、电气等各专业施工 图,确保图纸内容完整、准确。
图纸深度
应满足施工要求,详细表达各构件的尺寸、配筋、 材料等信息。
ABCD
绘制标准
遵循国家及地方相关标准、规范,如《建筑制图 标准》、《建筑结构制图标准》等。
图纸会审
大跨度屋盖结构荷载分析
针对大跨度屋盖结构的建筑特点和使用功能,分析其屋面活荷载、雪荷载、风荷载等可变荷 载的取值和分布情况。同时考虑大跨度屋盖结构在正常使用状态下的变形和振动问题,以及 温度变化和支座沉降等因素对结构的影响。
14
04
结构内力分析与截面设计
15
内力分析方法介绍
01
02
03
弹性力学方法
意义
高层建筑结构课程设计是土木工程专业 重要的实践性教学环节,对于提高学生 专业素养、培养学生创新能力和团队合 作精神具有重要意义。
4
设计任务与要求
设计任务
根据给定的建筑设计条件和规范要求,完成高层建筑结构的选型、布置、计算 和分析,并绘制相应的结构施工图。
设计要求
确保结构安全、经济、合理,满足建筑功能和美观要求;遵循相关规范和标准, 注重结构整体性和抗震性能;提倡创新设计,鼓励采用新技术、新材料和新工 艺。
7
结构选型原则与方法
安全性原则
确保结构在地震、风等 自然力作用下的稳定性
和安全性。
经济性原则
Байду номын сангаас
功能性原则
在满足安全性的前提下, 尽可能降低结构造价,
提高经济效益。
根据建筑使用功能需求, 合理选择结构形式和材
论高层建筑上部结构设计分析与计算
7预应力混凝土连续刚构利用高墩的柔度来适应 结构 由混凝 用 10年” ) 0 的建设 目标 。
土收缩 、 徐变和温度变 化所引起的位移 , 经计算分 析, 成桥后 固结 参考 文献 : 墩墩顶 、 墩底顺桥 向因为梁体收缩 、 徐变 引起的弯矩 仍较大 , 设计 [ ]T 6 —0 4 公路 钢筋 混凝 土及 预应 力混凝 土桥 涵设计规 1J G 1 22 0 , 3
1按建筑物抗 震设 防类别 、 防烈度 、 构体 系、 ) 设 结 高度 、 地 场
1应能简化为当前计算 手段 能解 决的平面或空 间计算简 图; 3 结构软 件及 设计 参数 的采 用 ) 的间接传力途径 ;) 具有足 够的侧 向刚度 , 3应 较强 的水平 承载 能 类别 、 确定建筑物 的抗震 等级 , 高规 》 3 3 2条考 虑地震 作 按《 第 .. 力, 良好的变形 与耗 能能力 ;) 4 应具有多 道抗震 防线 ;) 5 应具有尽 用 ;) 2 应根据结构的实际情 况确定结构 的分析 模型而采用不 同的
可能多 的超静定次数 , 确保结构具 有较大的赘余度 与 内力重分 布 结构软件 , 当体型及结构布置复杂应采用至少 两个不 同力学模 型 功能 ; ) 6沿结构平面和竖向各抗侧 力构件应具有 合理 的刚度 和承 的结构分析软件进行 整体计 算 ; ) 构计算 振 型数 的确 定 . 以 3结 应
采用在跨 中合拢段 预顶 推 450k 0 N顶推力 ( 约消减成 桥后 5年收 同时有利于双肢薄壁墩身轴向受力均匀, 亦有利于桩基础受力。
范[ ] s.
岳, 王亚君 , 万振 江. 应力混 凝土连 续梁桥 设计 [ . 预 M] 北
高层建筑结构的计算分析和设计要求
补充内容3:水平力作用方向
实际风荷载及地震作用的方向是任意的,但是在规范 中规定:
结构计算只考虑x、y两个正交方向作用的水平力,各 方向水平地震力全部由该方向抗侧力结构承担,这是一 种简化。
注:x、y 方向通常是指结构的主轴方向。
主轴方向定义:当水平力在主轴方向作用时,只产生 主轴方向的位移,且位移最大。
有时结构主轴不易判断,则应根据经验判断取最接近 主轴的x、y两个方向,或通过计算确定。
补充内容4:计算基本假定
对结构进行分析时,首先分析结构的动力特性,再分析 结构的内力及变形。
首先,按简化方法分析;在必要时,再进行时程分析。 对结构工程师的基本要求:合理运用简化假定,善于 抓住主要的,忽略次要的,正确选用恰当计算方法。 规范中对结构计算作了一些基本假定,不同的方法采 用的假定会有所不同,应根据设计要求,选用符合实际 的假定与方法。
两类调幅(调整)的方法: (1)用弹性计算所得到的内力乘以系数(大于或小于1); (1)在计算时降低杆件刚度:构件刚度降低愈多,内力愈小。
《高规》中规定的调幅方法: 框架梁(连续梁)在竖向荷载下的调幅,采用方法(1)进行: 框架-剪力墙结构中框架的内力调整,采用方法(1)进行: 框架-剪力墙结构中框架与剪力墙间的联/连系梁的调幅, 采用方法(2)进行: 联肢剪力墙中连梁的调幅,采用方法(1)或方法(2)进行。
/计算与构造的特殊要求)
4.1 高层建筑结构的计算分析
4.1.1 结构计算分析方法
1. 线弹性法:常用的成熟法,计算精度和结构安全性基本可得到保证。 2. 考虑塑性内力重分布法:框架梁和连梁等构件宜对竖向载下内力进
行调整。 3. 非线性分析法:精度高,但复杂,常用于复杂结构整体受力分析。 5. 模型试验法:精度更高,但费用高,常用于复杂结构整体或局部受
《高层建筑结构》课程设计任务书(2015)
《高层建筑结构》课程设计任务书一、设计题目:高层框架结构设计某高层办公建筑,采用全现浇框架结构,结构平面布置如图所示,质量、刚度均匀,地上12层,各层层高、跨度及竖向荷载如图所示,设计使用年限为50年。
取③轴一榀典型横向框架进行结构设计。
二、设计资料⑴基本风压:0.45kN/m2,地面粗糙度类别为B类。
⑵基本雪压:0.45 kN/m2。
⑶设防烈度:7度;设计分组:第一组;抗震设防类别:丙类。
⑷场地类别:Ⅱ类。
⑸楼面做法:楼板厚120mm,各板顶做20mm厚水泥砂浆找平,地面装修重(标准值)按0.6 kN/m2考虑,各板底粉15mm厚石灰砂浆。
⑹屋顶:不上人屋面,做法同楼面,但加做二毡三油防水层,再做40mm厚细石混凝土面层(内布细丝网)。
⑺混凝土强度等级:梁C25、柱C30。
⑻梁、柱纵向受力钢筋采用HRB400级钢筋⑼梁、柱截面尺寸如下:柱:1~4层ZA:500mm*500mm ZB:600mm*600mm ZC:600mm*600mm ZD:500mm*500mm 5~12层ZA:400mm*400mm ZB:500mm*500mm ZC:500mm*500mm ZD:400mm*400mm 梁:LAB:250mm*700mm LBC:250mm*500mm LCD:250mm*600mm三、计算内容取③轴横向框架进行设计:计算书一份,要求手写,内容包括以下几项:⑴、计算简图(相对线刚度)⑵、荷载计算(竖向荷载、风荷载)⑶、结构水平位移验算⑷、内力计算4.1在竖向荷载作用下框架各杆件的内力(M、N、V)4.2在风荷载作用下的框架各杆件的内力(M、N、V)⑸、内力组合⑹、截面设计(梁、柱配筋)四、结构施工图框架梁、柱配筋图一张,要求手工绘图,2号图纸。
高层建筑结构设计和计算受力
位 移或转角相等的位移协调条件 ,建立位移与外荷载之 间关
系 的微 分 方程 进 行 求 解 。
合本工程设计实践 ,笔者 总结 了高层建筑结构设计 时可采取 的有效设计措施 ,以确保结构在 良好受 力的前提下 ,仍有效
地 保证 工 程 的经济 性 。
2 . 剪力墙结构 的受力特性与变形主要取决于墙体 的开洞
更 而 忽 略 该 问题 ,导 致 施 工 图 审 查 时 未 予通 过 , 必须 重 新 进
作用下 ,建筑结构一般都处于弹性工作 阶段。
2/ j \ 变形假 定
行设计或需要开专家会议进行论证等工作 的情 况,对工程工 期、造价等整体规划的影响相当巨大。 ( 二 ) 嵌 固端的设置问题 由于高层建筑一般都带有二层或二层以上的地 下室和人 防 ,嵌 固端有可能设置在地下室顶板 ,也有可能设 置在人 防 顶板等位置 ,因此 ,在这个问题上 ,结构设计 工程 师往往忽 视 了由嵌 固端 的设置带来 的一系列需要注意的方面 ,如 :嵌 固端楼板 的设计 、嵌 固端上下层刚度比的限制、嵌 固端上下 层抗 震等级 的一致性 、在结构整体计算时嵌固端的设置、结
3 . 按照对计 算模 型处理的手法不 同 ,简体 结构的实用分 析 方法通常可分为 :等效连续化法、等效离散化法和三维空 间分析 法。等效 连续 化方法的具体 应用包括有连续化微分 方 程 求解 法、有限单元法、能量法等 ;等效离散化 方法则包括 等 代角柱 法、核 心筒 的框架分析法等 ;相对于等效连续化 方 法和 等效离散化方法的筒 体结构计 算模 型 ,完全按三维空 间 结构 建立计 算模 型来分 析简体 结构体 系 的受力 性能 更为精
高层建筑结构计算分析与结构设计
《 建筑 抗震 设计 规范 》 以下简 称抗 震规 范 ) 3 ( 第 . 4 1条 规 定 : 筑设 计 应 符合 抗震 概 念设 计 的 要 求 , . 建 不应 采 用严重 不规则 的设计方 案 。实际上 , 结构 的概 念 设计 与建筑 师 的方案设计 也是相 互影 响 、 相互 协调
—
具 ( 当于古 老 的算 盘 、 算 尺) 已, 相 计 而 不管 设计 人 员 输 入 的结构体 系 和结构 布置是 否符 合规范 , 也不 管你 所输入 的电算 信 息与实 际结构是 否牛头不 对马 嘴 , 它 都能计 算 出一 个结果 , 断正确与 否还是要 靠设 计师 判 自己对 实 际结 构 的认识 和 对规 范 以及 软件 的熟 悉 程 度 。结 构设计 人员 如果盲 目信赖计 算机 , 而不重 视概
行 优 化设 计 和施 工 图设 计 } 断 积 累 经 验 , 好结 构设 计 方 面 提 出 了一 些 观 点 和 方 法 。 不 做
关键 词 : 层 建 筑 ; 构 计 算 ; 构 分 析 。 高 结 结
中图 分 类 号 : U9 3 T 7 文献 标 识 码 : A 文章 编 号 :0 7 1 92 0 ) 6 0 6 4 1 o —9 4 (0 70 —0 5 一O
的结 构设计应 做好 以下几方 面 。 1认真做 好结 构方案 的概念设 计 国际级 的 结构 大师 林 同炎设 计 的尼加拉 瓜 马那
设 计 的工程项 目设定 一个 总体性 的方 案 , 据建 筑意 根 图和使 用 功能 的 需要 , 据 当地建 造条 件 、 根 材料 来 源 和业 主对 资金 的使用 等 多方 面 因素 的要 求 , 得下 一 使
高层建筑结构设计
2021/3/30
3
3.高层结构的特点 (1)建筑结构所承受的荷载和作用由以竖向力
作用为主转变为以水平力作用为主。
(2)高层建筑结构的动力反应不可低估。 (3)结构轴向变形,剪切变形 以及温度、沉降因素的影响加剧。
(4)由此而带来的材料用量、工程造价呈抛物 线关系增长。
2021/3/30
2021/3/30
26
剪力墙的竖向布置
(1)剪力墙沿竖向应贯通全高,墙厚宜逐步减 薄、避免刚度突变,造成应力集中。
(2)剪力墙的门窗洞宜上下对齐、成列布置。 形成明确的墙肢和连梁,不宜采用错洞墙。洞 口设置应避免墙肢刚度相差悬殊。
(3)墙肢截面高度与厚度之比不宜小于3。
2021/3/30
27
框支剪力墙:在建筑底部做成较大空间,将剪力墙底部 做成为框架柱。但是这种墙体上、下刚度形成突变, 对抗震极为不利。故在地震区不允许采用框支剪力 墙结构体系。可以采用部剪力墙分落地、部分剪力 墙框支的结构体系,并且在构造上:
45
7、钢筋混凝土高层建筑结构的最大适用高度和高宽比
分为A级和B级。
A级高度钢筋混凝土乙类和丙类高层建筑的最大适 用高度应符合表4.2.2-1的规定,具有较多短肢剪力墙的 剪力墙结构的最大适用高度尚应符合(高规)第7.1.2 条的规定。
B级高度高层建筑结构的最大适用高度和高宽比可 较A级适当放宽,其结构抗震等级、有关的计算和构造 措施应相应加严,并应符合本规程有关条文的规定。
①落地墙布置在两端或中部,纵、横向连接围成筒体;
②落地墙间距不能过大;
③落地剪力墙的厚度和混凝土的等级要适当提高,使 整体结构上、下刚度相近;
④应加强过渡层楼板的整体性和刚度。
浅谈高层建筑结构设计与计算
二 、 何做 好 高层建 筑 结构设计 如
一
厚 按 10 m计 ): .= (9 4 0 20×4 0 x2/ (5 0m v 2 0× 2 — 5 0) 0 2 0×50 0)
结构设计是一项集结构分 析、数学优化方法 、计算机技术于 + 5 3 8 + 5 2 ., 梁 3 0 ×80 ( 厚 按 10 计 ): 2 = . 8 2 = 85 4 0 0 板 0mm
=
体 的综合性技术工作 ,同时也是- f实用性很强 的工作。 - - j
( ) 好结 构 方 案 的概 念 设计 一 做
(4 30×7 0 3 0×70 ×2 (0 8 0 + 5 2 + 5 2 .,剪 2—0 0) O 3 0× 0) 2 = . 2 = 7 9 9 力 墙 厚 2 0 ^ 4 ×2 /0+ 5. 2 = 9 剪 力 墙 厚 30 0 : ,0 = 02 0 2 - + 5 2 , - 4 0:
如何正确进行 结构设计和结构计算 ,以满足新规范 的要求 ,
是每个结构设计人员都必须面对的问题。要做好一个 高层建筑 的 刚度 ,从 而对整体结构的周期 、位移 、地震力等一系列参数产生 影响 ,不 可盲 目减小构件截面尺寸 ,使结构整体安全度降低 ,因 结构设计首先应满足以下基本要求 : 必须要有规则的结构。高层建筑不应采用严重不规则 的结构 此在进行截 面优化设计 时,应以保证整体结构合理性为前提 ,在 体系 。应具有必要 的承载能力、刚度和变形能力 ,避免因部分结 施工 图 设计 阶段 ,还必 须 满 足规 范规 定 的各 项具 体措 施 和 要求 。 构或构件 的破坏而导致整个结构丧失承受重力荷 载、风荷载和地 震作用 的能力 ,采取有效措施加强 可能 出现的薄弱部位。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
3)计算:在计算风荷载对建筑物的整体作用时,只需按各个表面的平 均风压计算,即采用各个表面的平均风荷载体型系数计算。
4)风荷载体型系数的确定:根据设计经验和风洞试验 (1)单体风压体型系数
例:
-0.6
当表面粗糙时取μs = 0.8
-0.6
3.2 风荷载
(2)群体风压体型系数 对建筑群,尤其是高层建筑群,当房屋相互间距较近时,由于漩涡
4、风振系数 z
1)风速特点: 风速的变化可分为两部分:一种是长周期的成分,其值一般在10min以上;另一种 是短周期成分,一般只有几秒左右。因此,为便于分析,通常把实际风分解为平均风 (稳定风)和脉动风两部分。稳定风周期长,对结构影响小;脉动风周期短,对结构 影响大。
3.2 风荷载
2、风压高度变化系数 z
风速大小与高度有关,一般近地面处的风速较小,愈向上风速逐步加大。当
达到一定高度时(300~500m),风速不受地表影响,达到所谓梯度风。而且风速的
变化还与地面粗糙程度有关。
离地高度(m)
梯度风 100
89
77
梯度风 100
90
梯度风 100
61
76
91
59
79
风荷载 地震作用
与多层建筑结构有所不同,高层建筑结构—— 1)竖向荷载效应远大于多层建筑结构; 2)水平荷载的影响显著增加,成为其设计的主要因素; 3)对高层建筑结构尚应考虑竖向地震的作用。
3.1 竖向荷载
3.1 恒荷载
恒荷载是指各种结构构件自重和找平层、保温层、防水层、装修材料 层、隔墙、幕墙及其附件、固定设备及其管道等重量,其标准值可按构 件及其装修的设计尺寸和材料单位体积或面积的自重计算确定。
的相互干扰,房屋某些部位的局部风压会显著增大。 《高层规程》规定,当多栋或群集的高层建筑相互间距较近时,宜
考虑风力相互干扰的群体效应。一般可将单体建筑的体型系数乘以相互干 扰增大系数,该系数可参考类似条件的试验资料确定,必要时宜通过风洞 试验确定。
(3)局部风压体型系数 在计算风荷载对建筑物某个局部表面的作用时,要采用局部风荷载 体型系数,用于验算表面围护结构及玻璃等强度和构件连接强度。 檐口、雨蓬、遮阳板、阳台等水平构件计算局部上浮风荷载时,风 荷载体型系数不宜小于2.0。设计建筑幕墙时,应按有关的标准规定采用。
(2)雪荷载的组合值系数可取 0.7;频遇值系数可取 0.6;准永久值系数按雪 荷载分区Ⅰ、Ⅱ和Ⅲ的不同,分别取 0.5、0.2 和 0。
(3)雪荷载不应与屋面均布活荷载同时组合。
4、施工活荷载
施工活荷载一般取 1.0~1.5kN/m2。
对高层建筑结构,计算活荷载产生的内力时,可不考虑活荷载的最不利布置。 为简化计算,可按活荷载满布进行计算,然后将这样求得的梁跨中截面和支座截 面弯矩乘以 1.1~1.3 的放大系数。
A类——指近海海面、海岛、海岸、湖岸及沙漠地区; B类——指田野、乡村、丛林、丘陵以及房屋比较稀疏的乡镇和城市郊区; C类——指有密集建筑群的城市市区;
D类——指密集建筑群且房屋较高的城市市区。
3、风荷载体型系数 s
1)风压分布系数——风压与体型的关系
迎风面的风压力在建筑物的中间偏上为最大,两边及底下最小;侧风面一般近 侧大,远侧小,分布也极不均匀;背风面一般两边略大,中间小。
按《荷载规范》的规定取用。 2)有些情况下,应考虑屋面直升机平台的活荷载。
3.1 竖向荷载
3、屋面雪荷载
(1)屋面水平投影面上的雪荷载标准值:Sk r S0
S0为基本雪压,系以当地一般空旷平坦地面上统计所得 50 年一遇最大积雪的 自重确定。按《荷载规范》取用;μr为屋面积雪分布系数,可按《荷载规范》取 用。
材料容重可从《荷载规范》查取;固定设备由相关专业提供。
3.1 竖向荷载
3.2 活荷载
1、楼面活载 1)高层建筑楼面均布活荷载的标准值及其组合值、频遇值和准永久值
系数,可按《荷载规范》的规定取用。 2)在荷载汇集及内力计算中,应按未经折减的活荷载标准值进行计算,
楼面活荷载的折减可在构件内力组合时取用。 2、屋面活载 1)屋面均布活荷载的标准值及其组合值、频遇值和准永久值系数,可
49
70
城市
乡村
海洋
风压沿高度的变化规律一般用指数函数表示,即
vz vH z H
H vH ——分别为标准高度(例如10m)及该处的平均风速;
——地面粗糙度系数;地表粗糙程度愈大, 值则愈大;
3.2
风荷载
由于《规范》只给出了10m高度处的风压,则其他高度处的风压可由此求得。
风压高度变化系数:为某类地表上空高度处的风压与基本风压的比值, 该系数取决于地面粗糙程度指数。 现行规范将地面粗糙程度分为四类:
3.1 竖向荷载
3.2 风荷载
空气从气压大的地方向气压小的地方流动就形成了风,与建筑物有关的是 靠近地面的流动风,简称为近地风。 当风遇到建筑物时在其表面上所产生的压力或吸力即为建筑物的风荷载。
标准地貌
建筑高度
标准风速
风荷载标准值
建筑外型
风向
风的动力作用
对于高层建筑,一方面风使建筑物受到一个基本上比较稳定的风压,另一
方面风又使建筑物产生风力振动。(静力+动力)
3.2 风荷载
3.2.1 风荷载标准值 wk
1、基本风压 w0
我国《荷载规范》规定,基本风压系以当地比较空旷平坦地面上离地 10m高, 统计所得的 50 年一遇 10 分钟平均最大风速v0(m/s)为标准,按风速确定的风压值, 但不得小于 0.3kN/m2。特别重要的高层建筑,取100年。
高层建筑结构设计和计算
第 3 章 荷载和地震作用及结构设计要求
金仁和
标题
本章主要内容:
3.1 竖向荷载(简介) 3.2 风荷载(重点) 3.3 地震作用(工程结构抗震课介绍此部分内容)
主要内容
第3章 高层建筑结构的荷载和地震作用
高层建筑结构主要承受竖向荷载和水平荷载。
1)竖向荷载
恒荷载 活荷载
2)水平荷载
2)定义:风荷载体型系数是指风作用在建筑物表面所引起的压力(吸力)与原 始风速算得的理论风压的比值。
3)特点:风荷载体型系数一般都是通过实测或风洞模拟试验的方法确定,它 表示建筑物表面在稳定风压作用下的静态压力分布规律,主要与建筑物的体型与尺 度有关。
3.2 风荷载
+0. 8 -(0.48+0.03H/L)
