最新动热稳定母排选择
铜母排的选择
怎么选择铜母排一、铜铝排载流量铜铝排15×3 20×3 25×3 30×4 40×4 40×5 50×5 50×6 60×6 60×8(宽/厚)铝排开启平放162 212 264 368 485 540 660 740 873 1018铝排开启竖放171 275 285 335 510 580 705 775 920 1070铝排封闭130 175 215 315 400 440 540 605 718 837每米重量(kg)铝排0.40 0.53 0.66 1.04 1.40 1.74 2.18 2.61 3.13 4.18铜排开启平放127 166 205 283 372 417 515 573 680 788铜排开启竖放134 175 215 300 395 440 546 600 715 830铜排封闭104 136 168 235 305 342 422 470 560 648每米重量(kg)铜排0.12 0.16 0.20 0.32 0.43 0.54 0.68 0.81 0.97 1.30铜铝排60×10 80×6 80×8 80×10 100×6 100×8 100×10 120×8 120×10 2根2根(宽/厚) 60×6 80×8铝排开启平放1140 1115 1270 1430 1356 1565 1785 1860 1980 1340 1950 铝排开启竖放1195 1205 1370 1540 1475 1685 1870 1955 2170 1410 2120 铝排封闭935 915 1040 1170 1120 1280 1420 1485 1626 1017 1530每米重量(kg)铝排 5.22 4.18 5.57 6.96 5.22 6.96 8.70 8.35 10.50 6.26 11.14铜排开启平放895 864 995 1115 1070 1220 1370 1420 1550 1035 1510铜排开启竖放935 935 1070 1200 1160 1315 1475 1550 1760 1090 1650 铜排封闭730 708 815 915 885 1000 1120 1177 1270 786 1191每米重量(kg)铜排 1.62 1.30 1.73 2.16 1.62 2.16 2.70 2.60 3.24 1.94 6.46二、塑料铜芯线载流量列表导线截面(mm2) 1 1.5 2.5 4 6 10硬线BV：根数/直径1/1.13 1/1.37 1/1.76 1/2.24 1/2.73 7/1.33软线BVR：根数/直径7/0.43 7/0.52 19/0.41 19/0.52 19/0.64 19/0.82开启式载流量 5 10 15 25 35 60封闭式载流量 4 8 12 20 28 48导线截面(mm2) 16 25 35 50 70 95 120硬线BV：根数/直径7/1.68 7/2.11 7/2.49 19/1.81 19/2.14 19/2.49 37/2.01软线BVR：根数/直径49/0.64 98/0.58 133/0.58 133/0.68 189/0.68 259/0.68 259/0.76开启式载流量90 113 140 177 268 288 314封闭式载流量72 93 115 145 220 240 258三、说明1.根据电流大小，按上表选择相母线。
母线电动力及动热稳定性计算
母线电动力及动热稳定性计算1 目的和范围本文档为电气产品的母线电动力、动稳定、热稳定计算指导文件，作为产品结构设计安全指导文件的方案设计阶段指导文件，用于母线电动力、动稳定性、热稳定性计算的选型指导。
2 参加文件表13 术语和缩略语表24 母线电动力、动稳定、热稳定计算4.1 载流导体的电动力计算4.1.1 同一平面内圆细导体上的电动力计算➢ 当同一平面内导体1l 和2l 分别流过1I 和2I 电流时（见图1），导体1l 上的电动力计算h F K I I 4210πμ=式中 F ——导体1l 上的电动力（N ）0μ——真空磁导率，m H 60104.0-⨯=πμ；1I 、2I ——流过导体1l 和2l 的电流（A ）；h K ——回路系数，见表1。
图1 圆细导体上的电动力表1 回路系数h K 表两导体相互位置及示意图h K平行21l l =∞=1l 时，al K h 2=∞≠1l 时，⎥⎦⎤⎢⎣⎡-+=l a l a a l K h 2)(1221l l ≠222)()(1la m l a l a K h ++-+=22)()1(lam +--la m =➢ 当导体1l 和2l 分别流过1I 和2I 电流时，沿1l 导体任意单位长度上各点的电动力计算f 124K f I I dμ=π式中 f ——1l 导体任意单位长度上的电动力（m N ）；f K ——与同一平面内两导体的长度和相互位置有关的系数，见表2。
表2 f K 系数表4.1.2 两平行矩形截面导体上的电动力计算两矩形导体（母线）在b ＜＜a ，且b ＞＞h 的情况下，其单位长度上的电动力F 的计算见表3。
当矩形导体的b 与a 和h 的尺寸相比不可忽略时，可按下式计算712210x L F I I K a-=⨯ 式中 F -两导体相互作用的电动力，N ； L -母线支承点间的距离，m ；a -导体间距，m ；1I 、2I -流过两个矩形母线的电流，A ；x K -导体截面形状系数；表3 两矩形导体单位长度上的电动力4.1.3 三相母线短路时的电动力计算三相母线布置在同一平面中，是实际中经常采用的一种布置型式。
母排选型
2.7
1863/2000
2930/3570
1475/1550
2320/2840
120*10
10.7
3.24
2144/2390
3320/4050
1680/1865
2600/3160
主母排平放时，当母排宽度在60mm及以下时按表中允许载流量数据减少5%，母排宽度在60mm以上时应相应减少8%。
二.当周围环境温度不低于40℃，需加上校正系数。即实际允许载流量为校正系数*表中允许载流量，校正系数如下：
铝排
铜
铝
单根
双根
单根
双根
15*3
0.4
0.12
205
--
170
--
20*3
0.53
0.16
270
--
220
--
25*3
0.67
0.20
330
--
270
--
30*4
1.07
0.32
465
--
--
40*4
1.42
0.43
610
--/1060
495
--/880
40*5
1.78
0.54
685/690
--/1220
环境温度℃
10
15
20
25
30
35
40
45
50
校正系数
1.29
1.25
1.20
1.15
1.11
1.05
1.0
0.94
0.88

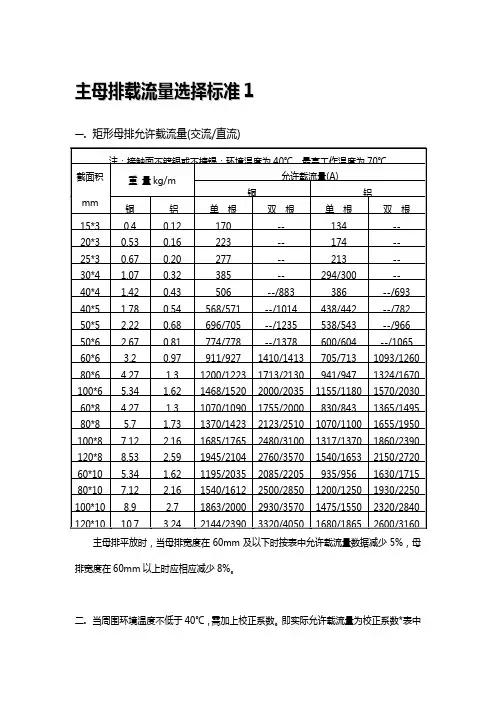

主母排载流量选择标准
一.矩形母排允许载流量(交流/直流)
注：接触面镀银或搪锡：环境温度为40℃(铜)/35℃(铝),最高工作温度为85℃
610KV 开关柜柜中和400V开关柜中使用的铜排的规格型号,及相应的标准介绍其载流量和动、热稳定电
6/10KV 开关柜柜中和400V开关柜中使用的铜排的规格型号，有没有相应的标准介绍其载流量和动、热稳定电(2012-10-04 20:08:38)转载▼铜排的规格6/10KV 开关柜柜中和400V开关柜中使用的铜排的规格型号，有没有相应的标准介绍其载流量和动、热稳定电流、尺寸？户内开关设备和控制设备中关于母线的几个问题摘要：对开关设备和控制设备的母线载流量、热效应、电动力效应进行了归纳和分析，根据相关的国家标准和电力标准对母线的选用和实际应用提出了实用性的方法。
关键词：母线；载流量；热效应；电动力效应；母线绝缘；母线固定。
1 前言母线，也称母排或载流排，是承载电流的一种导体。
在开关设备和控制设备中主要用于汇集、分配和传送电能，连接一次设备。
根据相关资料统计，短路事故绝大部分是直接或者间接发生在母线部位，母线故障是电气设备故障中最严重的故障之一。
因此，对母线的正确选用和应用显得极为关键。
本文对中压3.6kV—40.5kV开关设备和控制设备中与母线相关的几个方面进行初步分析计算和总结。
2 母线的类型户内开关设备和控制设备中，母线按截面分为矩形、圆形、D型、U型等，其中由于同截面的矩形母线较圆形、D型、U型等母线电阻小、散热面大、载流量高等原因，矩形母线在40.5kV及以下电压等级中应用最广泛。
圆形和D型母线由于集肤效应较好，防电晕效果好,也有应用，但连接比较复杂。
U型母线一般用于电流较大、力效应要求高的设备中，如发电机出口开关柜。
其额定电流大，一般达到5000A以上，额定峰值耐受电流(IP)大，一般为50kA以上。
按材质分，可分为铜母线、铝母线、铁母线，其中铜母线由于载流量大，抗腐蚀性能和力效应好，应用最广泛。
铝质母线在电流小、非沿海和非石化系统也有应用。
使用铁母线主要从经济上考虑，主要应用于PT连接线。
按自然状态可分为硬母线和软母线。
软母线主要应用于连接不便可以吸收一些力效应的场所，如断路器内部。
10KV母排动稳定计算
电气基础知识:热稳定与动稳定双击自动滚屏发布者：mm发布时间：2006-4-7阅读：387次1.定义:热稳定电流是老的称呼，现称：额定短时耐受电流（I K）在规定的使用和性能条件下，在规定的短时间内，开关设备和控制设备在合闸位置能够承载的电流的有效值。
额定短时耐受电流的标准值应当从GB762中规定的R10系列中选取，并应该等于开关设备和控制设备的短路额定值。
注：R10系列包括数字1，1.25，1.6，2，2.5，3.15，4，5，6.3，8及其与10n的乘积动稳定电流是老的称呼，现称：额定峰值耐受电流（I P）在规定的使用和性能条件下，开关设备和控制设备在合闸位置能够承载的额定短时耐受电流第一个大半波的电流峰值。
额定峰值耐受电流应该等于2.5倍额定短时耐受电流。
注：按照系统的特性，可能需要高于2.5倍额定短时耐受电流的数值。
额定短路持续时间（t k）8]开关设备和控制设备在合闸位置能承载额定短时耐受电流的时间间隔。
额定短路持续时间的标准值为2s。
如果需要，可以选取小于或大于2s的值。
推荐值为0.5s,1s,3s和4s。
2.根据额定短时耐受电流来确定导体截面：GB3906[附录D]中公式：S=I/a√错误!θ)TMY 25 31.5 60*6 有人采用:S=I √t k jf 10 /165; k jf :集肤效应系数-TMY 取 1.15 计算结果偏大,建 ∝式中：I--额定短时耐受电流；a —材质系数，铜为 13，铝为 8.5；t--额定短路持续时间； △θ—温升（K ），对于裸导体一般取 180K ，对于 4S 持续时间取 215K 。
则：25KA/4S 系统铜母线最小截面积 S=（25/13）*√4/215=260 mm 231.5KA/4S 系统铜母线最小截面积 S=（31.5/13）*√4/215=330 mm 240KA/4S 系统铜母线最小截面积 S=（40/13）*√4/215=420 mm 263KA/4S 系统铜母线最小截面积 S=（63/13）*√4/215=660 mm 280KA/4S 系统铜母线最小截面积 S=（80/13）*√4/215=840 mm 2接地母线按系统额定短时耐受电流的 86.7%考虑:25KA/4S 系统接地铜母线最小截面积 S=260*86.7% =225mm 231.5KA/4S 系统接地铜母线最小截面积 S=330*86.7% =287mm 240KA/4S 系统接地铜母线最小截面积 S=420*86.7% =370mm 263KA/4S 系统接地铜母线最小截面积 S=660*86.7% =580mm 280KA/4S 系统接地铜母线最小截面积 S=840*86.7% =730mm 2根据以上计算,总结所用 TMY 的最小规格如下:KA 40 63 80系统母线 50*6 80*6 或 60*880*10 100*10接地母线50*5 50*6 50*8 80*8 80*103议采用以上计算.3. 根据额定峰值耐受电流来确定铜母线最大跨距(两个支撑间的最大距离)原则：作用在母线上的作用应力 k g/cm ≤母线允许应力;公式：△j s =1.76L 2i ch2*10-3/aW ≤ △y ;△ y =1400(Cu).700(Al)式中：L —母线支撑间距（cm ）；a —相间距离（cm ）；W ——矩形母线截面系数；i ch ——根据上式导出：L MAX =√1400aw 103/1.76 i ch2=√0.795*106aw/ i ch矩形母线截面系数：１／母线宽度相对时：Ｗ＝０.１６７b 2h;100*10=1.67;80*8=0.8552/母线厚度相对时：Ｗ＝０.１６７bh 2;100*10=16.7;80*8=8.55其中：b(cm): 母线宽度,h(cm): 母线厚度所以:对于 31.5KA 系统,TMY100*10 母线厚度相对时,假定 a=28cm(中置柜), 则:L MIN ==√0.795*106aw/ i ch =240(cm)=2400mm;对于 31.5KA 系统,TMY80*8 母线厚度相对时,假定 a=28cm,则:L MIN ==√0.795*106aw/ i ch =1700mm;对于 40KA 系统,TMY100*10 母线厚度相对时,假定 a=28cm,则:L MIN==√0.795*106aw/i ch=1900mm;TMY80*8母线厚度相对时,假定a=28cm,则:L MIN==√0.795*106aw/i ch=1370mm;各种母线排列的最小跨距(mm)[280mm相距为例]母线厚度相对时母线宽度相对时TMY100*10T MY80*8TMY100*1TMY80*8理论推荐理论推荐理论推荐理论推荐值值值值值值值值31.52400180017001400750700550500 401900140013701200610600430400就是说：1。
动热稳定母排选择
电气基础知识:热稳定与动稳定论坛发言时，发现有的人对动热稳定的运用不是很熟。
现整理如下，希望得到大家的支持和认可，毕竟花费了我许多时间。
不当之处请指正。
1.定义:热稳定电流是老的称呼，现称：额定短时耐受电流（I K）在规定的使用和性能条件下，在规定的短时间内，开关设备和控制设备在合闸位置能够承载的电流的有效值。
额定短时耐受电流的标准值应当从GB762中规定的R10系列中选取，并应该等于开关设备和控制设备的短路额定值。
注：R10系列包括数字1，1.25，1.6，2，2.5，3.15，4，5，6.3，8及其与10n的乘积动稳定电流是老的称呼，现称：额定峰值耐受电流（I P）在规定的使用和性能条件下，开关设备和控制设备在合闸位置能够承载的额定短时耐受电流第一个大半波的电流峰值。
额定峰值耐受电流应该等于2.5倍额定短时耐受电流。
注：按照系统的特性，可能需要高于2.5倍额定短时耐受电流的数值。
额定短路持续时间（t k）开关设备和控制设备在合闸位置能承载额定短时耐受电流的时间间隔。
额定短路持续时间的标准值为2s。
如果需要，可以选取小于或大于2s的值。
推荐值为0.5s,1s,3s和4s。
2.根据额定短时耐受电流来确定导体截面：GB3906[附录D]中公式：S=I/a√(t△θ)式中：I--额定短时耐受电流；a—材质系数，铜为13，铝为8.5；t--额定短路持续时间；△θ—温升（K），对于裸导体一般取180K，对于4S持续时间取215K。
则：25KA/4S系统铜母线最小截面积S=（25/13）*√4/215=260 mm231.5KA/4S系统铜母线最小截面积S=（31.5/13）*√4/215=330 mm240KA/4S系统铜母线最小截面积S=（40/13）*√4/215=420 mm263KA/4S系统铜母线最小截面积S=（63/13）*√4/215=660 mm280KA/4S系统铜母线最小截面积S=（80/13）*√4/215=840 mm2接地母线按系统额定短时耐受电流的86.7%考虑:25KA/4S系统接地铜母线最小截面积S=260*86.7% =225mm231.5KA/4S系统接地铜母线最小截面积S=330*86.7% =287mm240KA/4S系统接地铜母线最小截面积S=420*86.7% =370mm263KA/4S系统接地铜母线最小截面积S=660*86.7% =580mm280KA/4S系统接地铜母线最小截面积S=840*86.7% =730mm2根据以上计算,总结所用TMY的最小规格如下:有人采用:S=I∝√t k jf 103/165;k jf:集肤效应系数-TMY取1.15计算结果偏大,建议采用以上计算.3. 根据额定峰值耐受电流来确定铜母线最大跨距(两个支撑间的最大距离)原则：作用在母线上的作用应力kg/cm≤母线允许应力;公式：△js=1.76L2i ch2*10-3/aW≤△y;△y=1400(Cu).700(Al)式中：L—母线支撑间距（cm）；a—相间距离（cm）；W——矩形母线截面系数；i ch——根据上式导出：L MAX=√1400aw 103/1.76 i ch2=√0.795*106aw/ i ch矩形母线截面系数：１／母线宽度相对时：Ｗ＝０.１６７b2h;100*10=1.67;80*8=0.8552/母线厚度相对时：Ｗ＝０.１６７bh2;100*10=16.7;80*8=8.55其中：b(cm): 母线宽度,h(cm): 母线厚度所以:对于31.5KA系统,TMY100*10母线厚度相对时,假定a=28cm(中置柜),则:L MIN==√0.795*106aw/ i ch=240(cm)=2400mm;对于31.5KA系统,TMY80*8母线厚度相对时,假定a=28cm,则:L MIN==√0.795*106aw/ i ch=1700mm;对于40KA系统,TMY100*10母线厚度相对时,假定a=28cm,则:L MIN==√0.795*106aw/ i ch=1900mm;TMY80*8母线厚度相对时,假定a=28cm,则:L MIN==√0.795*106aw/ i ch=1370mm;各种母线排列的最小跨距(mm)[280mm相距为例]就是说：1。
母排的选择及制作要求
母排的选择及制作要求
母线（排），应足以承载负荷电流，满足发热限制要求，并应具有足够的机械强度，以承载短路引起的电磁力和热应力的冲击
一、母排规格选配原则：
1母线（排）承载的长期额定负载电流，由母线允许最高发热温度确定。
对其承载电流密度能力的影响因素有材质差异（类型和杂质含量）、规格（截面）、工作环境温度、排列布置方式、多排布置电磁感应、交流趋肤效应等。
考虑到交流趋肤效应，母排截面越大，承载电流密度越小，反之，母排截面越小，承载电流密度越大；环境温度越高，承载电流密度越小。
2对于母线（排）截面规格的选择，按见表5和表6进行。
其中，对于主母线（排），按回路的额定工作电流、母线经济电流密度和母线允许最高发热温度进行选择确定；对于分支母线（排），按回路额定工作电流和母线允许最高发热温度进行选择确定。
3母排截面不得低于电器元件自带伸出连接排的截面。
4对低压情况，中性导体（零排）截面应为相母排截面的一半。
表1：垂直搭接
表2：平行搭接
表3：搭接钻孔倒角尺寸
表4：母线相序排列表
二、母线截面规格的选择
三、母排长期允许承载交流负载电流
注：母线竖放时，矩形母排长期允许承载交流负载电流值。
当母排平放时，宽度为60mm及以下的矩形母排长期允许承载交流负载电流值应比本表降低5%，宽度大于60mm的应比本表降低8%。
矩形母排本体最高允许温度为70℃，环境温度为25℃时，矩形母排长期允许承载交流负载电流值。
对其它环境温度（指夏季平均最高环境温度）的矩形母排长期允许承载交流负载电流值，应为本表所列25℃母线允许电流值乘以环境温度校正系数K。
伊顿XAP系列密集型母线槽说明书
提供动力。
探索今天的伊顿。
我们提供：• 方案• • •动及动力总成解决方案3伊顿XAP 系列密集型母线槽模块化的母线槽系统，250 - 6300A- 购物中心- 高层建筑- 工业园区- 制造工厂- 数据中心- 医院- 分销仓库- 地标性建筑- 商业中心XAP 密集型母线应用领域伊顿XAP 系列母线系统致力于寻求技术性能和精巧设计的完美结合。
伊顿在母线槽产品系列的持续创新不仅保证了其解决方案的经济性和可靠性，XAP 系列母线槽从技术方面实现了水平或垂直安装的灵活性。
作为伊顿配电产品的重要组成部分，XAP 密集型母线槽进一步完善了伊顿低压配电产品线，从打包式的变电站产品、中低压配电开关产品到一个多系列的选择：组合开关柜，断路器系列，电动机控制产品和机械设备制造元件。
XAP 系列母线槽经过了严苛的产品测试，完全符合GB7251.1/.6与IEC61439-1/-6标准，具有CCC和KEMA认证。
系列涵盖250A 至6300A 等额定等级。
提供广泛的附件和分线设备选择。
这种简单而极具风格的设计为XAP 系列密集型母线槽安装和操作提供了便利。
伊顿XAP系列母线槽几大优势：XAP 母线槽经测试符合GB7251.1/.6与IEC61439-1/-6标准，兼具灵活性和可靠性，帮助确保您项目的成功。
我们能够提供满足多种室内安装条件的母线产品。
伊顿为全球各国提供母线产品系统。
XAP 系列密集型母线槽的优势如下：高功率的母线槽额定电流等级可达6300A ；符合GB7251.1/.6与IEC61439-1/-6标准；垂直或水平安装均可；全系列的分线单元产品和广泛的附件选择；环境温度35度标准下无需降容；馈电式防护等级可达IP65，插拔式可达IP54；安装简便，多种附件可选；完美匹配伊顿低压成套开关柜；优秀的电气服务和可供伊顿母线应用参考的多国成功案例。
•••••••••4除了标准的母线产品之外，伊顿还可提供众多其它定制化应用特性和优势防护等级达IP65的XAP 密集型母线槽及其自压铆联合技术可被广泛应用于恶劣环境；提供馈线式和插拔式母线产品；选择具有大于相线50%容量的整个相线作为接地系统，保证了安全的接地性能；插拔式母线槽水平或垂直安装均可。
GFM-630A_10高压共箱母线槽动、热稳定的校验
GFM-630A/10高压共箱母线槽动、热稳定的校验发布时间：2022-08-17T03:32:30.581Z 来源：《当代电力文化》2022年7期作者：张鸿方[导读] 高压共箱封闭母线是发电厂、变电所、工业以及民用电源的常用引线，文中对高压共箱母线的用途，张鸿方（昆明耀龙电气有限公司；云南昆明 650000）摘要：高压共箱封闭母线是发电厂、变电所、工业以及民用电源的常用引线，文中对高压共箱母线的用途，运行过程中的不稳定产生的原因，三相短路电流的热效应与动、热稳定度校验等进行了分析，具体如下。
关键词：母线的用途，共箱母线的动、热稳定度校验，运行安全前言：共箱封闭母线主要是指三相母线导体封闭在同一个金属外壳中的金属封闭母线，是发电机常用引线，需要对共箱封闭母线具体用途、相关影响因素以及校验方法进行准确把握，充分了解共箱封闭母线的作用与价值，才能确保使用合理性。
一、封闭式共箱母线的用途共箱封闭母线包括不隔相共箱封闭母线、隔相共箱封闭母线及交直流励磁共箱母线,广泛用于100MW 以下发电机引出线与主变压器低压侧之间或75MW 及以上机组厂用于变压器低压侧与高压配电装置和之间的电流传输，共箱封闭母线也可用于发电机交直流励磁回路,变电所所用电引入母线、高压配电装置与高压配电装置或其它工业民用设施的电源引线[1-2]。
共箱封闭母线导体采用铜铝母排或槽铝槽铜结构紧凑安装方便运行维护工作量小,防护等级为IP54 可基本消除外界潮气灰尘以及外物引起的接地故障[3-4]。
外壳采用铝板制成,防腐性能良好,并且避免了钢制外壳所引起的附加涡流损耗,外壳电气上全部连通并多点接地,杜绝人身触电危险并且不需设置网栏简化了对土建的要求，根据用户需要可在母排上套热缩套管在箱体内安装加热器及呼吸器等以加强绝缘[5-6]。
二、存在的不稳定因素该系列母线具有优良的抗短路性能，由于具有铝（或弱磁钢板）外壳，能够有效地减弱涡流或环流引起的结构发热，降低母线外壳温度，减小电能损耗，提高载流量，减轻电动力。
母排选材规范
母排选材规范
1．常用母线规格及载流量如表所示。
母排在测定环境下的载流量
母排的载流量与母排的安装方式有关。
下表是母排竖立放置，允许温度为70℃的数据。
单片母线的载流量（θn=70 ℃）
母排水平放置
当母排平放且宽度≤63mm时，表中数据乘与0.95
当母排宽度>63mm时，表中数据乘与0.92
2．分支路按不小于支路电气元件额定电流值，同时考虑到刚度进行选择；
如在母线上开多个孔必须考虑所开孔对母线截面的影响，适当增加母线截面积。
3．根据选用母线的宽度确定搭接形式及钻孔位置的要求如表所示。
下表经实际总结出的经验数据，用以规范结构设计，确定铜排的搭接形式；开孔大小及孔位尺寸
根据选用母线的宽度确定搭接形式及钻孔位置的要求参照表
4．母线宽面弯曲（平弯）推荐的弯曲半径如表4所示。
母线宽面弯曲（平弯）推荐的弯曲半径
5．母线窄面弯曲(立弯)最小允许弯曲半径
母线尺寸≤50*5立弯半径尺≥母线宽度
母线尺寸≥60*5立弯半径尺≥1.5母线宽度
6．母线扭转90°时,其扭转部分的总长度不小于母线宽度2.5倍
7．母线连接时在母线上开孔直径应比螺栓直径大1mm
8．母线上M4以下螺孔可以直接在母线上攻丝，M6以上采用铆螺母的型式或光孔形式。
9．可动接触的设计
可动接触用于功率电路，在带电接触时会产生燃弧，燃弧不能导致可动接触触头的熔焊、温升异常。
通常应采用措施避免燃弧的产生。
目前除采用标准器件外，母排一般不采用可动接触设计。
高压母排选择
高压柜铜排选择标准中置柜KYN28 进出线柜PT柜GB3906［附录D］中公式：S=I/a√(t△θ)式中：I——额定短时耐受电流；a-材质系数，铜为13，铝为8.5;t--额定短路持续时间;△θ—温升（K）,对于裸导体一般取180K,对于4S持续时间取215K.则：25KA/4S系统铜母线最小截面积S=（25000/13）＊√4/215=260 mm2用60*5就可以了.31.5KA/4S系统铜母线最小截面积S=（31500/13)*√4/215=330 mm2 40KA/4S系统铜母线最小截面积S=(40000/13）＊√4/215=420 mm263KA/4S系统铜母线最小截面积S=（63000/13）＊√4/215=660 mm2 80KA/4S系统铜母线最小截面积S=（80000/13）＊√4/215=840 mm2接地母线按系统额定短时耐受电流的86。
7%考虑:25KA/4S系统接地铜母线最小截面积S=260*86。
7% =225mm231。
5KA/4S系统接地铜母线最小截面积S=330*86.7% =287mm240KA/4S系统接地铜母线最小截面积S=420*86.7％=370mm263KA/4S系统接地铜母线最小截面积S=660＊86。
7% =580mm280KA/4S系统接地铜母线最小截面积S=840＊86。
7% =730mm2根据工厂配电设计原则,下列部位的母线不需进行母线热效应和动效应校验。
(1)采用熔断器保护，连接于熔断器下侧的母线（限流熔断器除外)。
(3)变压器容量在1250KVA及以下，电压12KV及以下,不致于因故障而损坏母线的部位.主要用于非重要用电场所的母线.(4)不承受热效应和动效应的部位，如避雷器的连接线和封线。
所以,应该保证你方便接线的母线宽度即可.我们PT用30＊4。
“最大希望值决策”，二是“最小后悔值校验"；个值也不大的,因为我们常见的系统中，短路电流一般不会超过变压器、电缆等都没有办法选了；如果真的短路电流太大了，我们可以通过升高电压来降低电流，特别是短路电流，也可以通过采取能抗20kA的最小导体截面是S=20＊√3/171=202（平方毫米）,50X4的矩形母线的截面就是200平方毫米，所以这个要求不是难达到的；如果选用50X4或40X5以上的铜母线，都能满足上面200平方毫米的要求。
母排尺寸及载流量标准
母排尺寸及载流量标准嘿，你知道吗？在电气世界的奇妙冒险中，就像超级英雄要有强大的装备一样，母排也有它至关重要的“尺寸与载流量标准”。
要是搞不清楚，小心电气系统这个“超级堡垒”被电流这头“怪兽”攻破哦！**“尺寸的魔法：合适才是王道”**在母排的世界里，尺寸可不是随便定的，合适的尺寸就如同为灰姑娘找到合脚的水晶鞋！母排的尺寸决定了它能够承载电流的能力，就像道路的宽窄决定了能通过车辆的多少。
如果尺寸选小了，电流就像汹涌的人群挤在狭窄的小道上，会让母排“热得发烫”，甚至引发故障，这可真是一场“电流灾难”！比如说，在一个大型工厂的电力系统中，如果因为疏忽选择了过小尺寸的母排，那后果简直不堪设想，生产可能会被迫停止，损失那叫一个惨重。
所以，选择合适尺寸的母排，是保障电气系统稳定运行的关键一步，可不能马虎哟！**“载流量的密码：洞察电流的心思”**载流量就像是母排的“流量明星”指标，搞懂它，你才能让母排C 位出道！载流量就好比是母排能够承受的最大“粉丝热情”，超过这个限度，母排可就要“崩溃”啦。
不同材质、不同形状的母排，载流量都有所不同。
铜质母排通常比铝质母排的载流量要大，就像跑车比普通轿车跑得更快一样。
而且，环境温度也会对载流量产生影响，高温环境就像是给载流量施加了“减速魔法”，会让它降低。
想象一下，在炎热的夏天，如果没有考虑到环境温度对母排载流量的影响，那电气设备可能会突然“闹脾气”，给你带来大麻烦！**“精准匹配：打造完美电气组合”**要让母排尺寸和载流量完美匹配，那简直就是在玩一场高难度的“拼图游戏”！只有把尺寸和载流量这两块“拼图”严丝合缝地拼在一起，才能构建出稳定可靠的电气系统。
这就好比给超级英雄配备最合适的武器，让他们在战斗中发挥出最强的实力。
如果匹配不当，就像是让大力士拿着绣花针，或者让小瘦子去扛大鼎，完全发挥不出应有的作用。
比如在高楼大厦的供电系统中，精准匹配母排的尺寸和载流量，才能确保电梯、灯光等设备正常运行，让人们的生活舒适又安心。
高压柜主母排及分支母排选择规范
1、主母线的选择：对于高压开关柜主母线的选择，规格不应小于50*5。
如图纸有标明，原则上截面大小以图为准，但规格按本规范，如设计图存在明显不合理时应以书面形式与客户联系。
进线开关柜的额定电流是选择母线大小的最小限度，还要考虑母线应承受主电路的开断电流和动热稳定电流。
联络母线的规格同主母线，根据上述特点。
35kV 主母线根据柜体情况适当放大一级，本公司高压开关柜主母线选择如下:2、支母线的选择对于高压开关柜分支母线的选择，规格按本规范，对于进线柜中的铜排截流量以进线开关所配电流互感器的额定一次电流为选择依据，不应参照主母线或开关的额定电流值，出线柜中的铜排截流量应以出线开关所配电流互感器的额定一次电流为选择依据，同时要考虑高压柜内母线搭接结构的工艺性比如与一次元件的搭接，要满足结构的满搭接要求等。
对于避雷器、电压互感器和传感器的连接排在不影响动热稳定的前提下均按30*3设计。
对于主母线为多根时，要考虑分支母线的厚度尽量统一。
根据上述特点,本公司高压开关柜分支母线选择如下:开关柜的额定电流(A)分支母线选择手车柜载流量≤10050X677563060×6912800~125080×81370160080×1015402000120×10217025002X80X10(异型)31502X120X1040003X120X10额定电流A手车柜载流量63060×81070800~125080×813701600100×816852000120×10217025002X80X1031502X120X1040003X120X10。
10KV母排动稳定计算
电气基础知识:热稳定与动稳定双击自动滚屏发布者：mm 发布时间：2006-4-7 阅读：387次1.定义:热稳定电流是老的称呼，现称：额定短时耐受电流（I K）在规定的使用和性能条件下，在规定的短时间内，开关设备和控制设备在合闸位置能够承载的电流的有效值。
额定短时耐受电流的标准值应当从GB762中规定的R10系列中选取，并应该等于开关设备和控制设备的短路额定值。
注：R10系列包括数字1，1.25，1.6，2，2.5，3.15，4，5，6.3，8及其与10n的乘积动稳定电流是老的称呼，现称：额定峰值耐受电流（I P）在规定的使用和性能条件下，开关设备和控制设备在合闸位置能够承载的额定短时耐受电流第一个大半波的电流峰值。
额定峰值耐受电流应该等于2.5倍额定短时耐受电流。
注：按照系统的特性，可能需要高于2.5倍额定短时耐受电流的数值。
额定短路持续时间（t k）8]开关设备和控制设备在合闸位置能承载额定短时耐受电流的时间间隔。
额定短路持续时间的标准值为2s。
如果需要，可以选取小于或大于2s的值。
推荐值为0.5s,1s,3s和4s。
2.根据额定短时耐受电流来确定导体截面：GB3906[附录D]中公式：S=I/a√(t△θ)式中：I--额定短时耐受电流；a—材质系数，铜为13，铝为8.5；t--额定短路持续时间；△θ—温升（K），对于裸导体一般取180K，对于4S持续时间取215K。
则：25KA/4S系统铜母线最小截面积S=（25/13）*√4/215=260 mm231.5KA/4S系统铜母线最小截面积S=（31.5/13）*√4/215=330 mm240KA/4S系统铜母线最小截面积S=（40/13）*√4/215=420 mm263KA/4S系统铜母线最小截面积S=（63/13）*√4/215=660 mm280KA/4S系统铜母线最小截面积S=（80/13）*√4/215=840 mm2接地母线按系统额定短时耐受电流的86.7%考虑:25KA/4S系统接地铜母线最小截面积S=260*86.7% =225mm231.5KA/4S系统接地铜母线最小截面积S=330*86.7% =287mm240KA/4S系统接地铜母线最小截面积S=420*86.7% =370mm263KA/4S系统接地铜母线最小截面积S=660*86.7% =580mm280KA/4S系统接地铜母线最小截面积S=840*86.7% =730mm2根据以上计算,总结所用TMY的最小规格如下:有人采用:S=I√t k jf 103/165;k jf:集肤效应系数-TMY取1.15计算结果偏大,建∝议采用以上计算.3.根据额定峰值耐受电流来确定铜母线最大跨距(两个支撑间的最大距离) 原则：作用在母线上的作用应力kg/cm≤母线允许应力;公式：△js=1.76L2i ch2*10-3/aW≤△y;△y=1400(Cu).700(Al)式中：L—母线支撑间距（cm）；a—相间距离（cm）；W——矩形母线截面系数；i ch——根据上式导出：L MAX=√1400aw 103/1.76 i ch2=√0.795*106aw/ i ch矩形母线截面系数：１／母线宽度相对时：Ｗ＝０.１６７b2h;100*10=1.67;80*8=0.8552/母线厚度相对时：Ｗ＝０.１６７bh2;100*10=16.7;80*8=8.55其中：b(cm): 母线宽度,h(cm): 母线厚度所以:对于31.5KA系统,TMY100*10母线厚度相对时,假定a=28cm(中置柜),则:L MIN==√0.795*106aw/ i ch=240(cm)=2400mm;对于31.5KA系统,TMY80*8母线厚度相对时,假定a=28cm,则:L MIN==√0.795*106aw/ i ch=1700mm;对于40KA系统,TMY100*10母线厚度相对时,假定a=28cm,则:L MIN==√0.795*106aw/ i ch=1900mm;TMY80*8母线厚度相对时,假定a=28cm,则:L MIN==√0.795*106aw/ i ch=1370mm;各种母线排列的最小跨距(mm)[280mm相距为例]就是说：1。
动热稳定母排选择知识分享
动热稳定母排选择电气基础知识:热稳定与动稳定论坛发言时，发现有的人对动热稳定的运用不是很熟。
现整理如下，希望得到大家的支持和认可，毕竟花费了我许多时间。
不当之处请指正。
1.定义:热稳定电流是老的称呼，现称：额定短时耐受电流（I K）在规定的使用和性能条件下，在规定的短时间内，开关设备和控制设备在合闸位置能够承载的电流的有效值。
额定短时耐受电流的标准值应当从GB762中规定的R10系列中选取，并应该等于开关设备和控制设备的短路额定值。
注：R10系列包括数字1，1.25，1.6，2，2.5，3.15，4，5，6.3，8及其与10n的乘积动稳定电流是老的称呼，现称：额定峰值耐受电流（I P）在规定的使用和性能条件下，开关设备和控制设备在合闸位置能够承载的额定短时耐受电流第一个大半波的电流峰值。
额定峰值耐受电流应该等于2.5倍额定短时耐受电流。
注：按照系统的特性，可能需要高于2.5倍额定短时耐受电流的数值。
额定短路持续时间（t k）开关设备和控制设备在合闸位置能承载额定短时耐受电流的时间间隔。
额定短路持续时间的标准值为2s。
如果需要，可以选取小于或大于2s的值。
推荐值为0.5s,1s,3s和4s。
2.根据额定短时耐受电流来确定导体截面：GB3906[附录D]中公式：S=I/a√(t△θ)式中：I--额定短时耐受电流；a—材质系数，铜为13，铝为8.5；t--额定短路持续时间；△θ—温升（K），对于裸导体一般取180K，对于4S持续时间取215K。
则：25KA/4S系统铜母线最小截面积S=（25/13）*√4/215=260 mm231.5KA/4S系统铜母线最小截面积S=（31.5/13）*√4/215=330 mm240KA/4S系统铜母线最小截面积S=（40/13）*√4/215=420 mm263KA/4S系统铜母线最小截面积S=（63/13）*√4/215=660 mm280KA/4S系统铜母线最小截面积S=（80/13）*√4/215=840 mm2接地母线按系统额定短时耐受电流的86.7%考虑:25KA/4S系统接地铜母线最小截面积S=260*86.7% =225mm231.5KA/4S系统接地铜母线最小截面积S=330*86.7% =287mm240KA/4S系统接地铜母线最小截面积S=420*86.7% =370mm263KA/4S系统接地铜母线最小截面积S=660*86.7% =580mm280KA/4S系统接地铜母线最小截面积S=840*86.7% =730mm2根据以上计算,总结所用TMY的最小规格如下:有人采用:S=I∝√t k jf 103/165; k jf:集肤效应系数-TMY取1.15计算结果偏大,建议采用以上计算.3.根据额定峰值耐受电流来确定铜母线最大跨距(两个支撑间的最大距离)原则：作用在母线上的作用应力kg/cm≤母线允许应力;公式：△js=1.76L2i ch2*10-3/aW≤△y;△y=1400(Cu).700(Al)式中：L—母线支撑间距（cm）；a—相间距离（cm）；W——矩形母线截面系数；i ch——根据上式导出：L MAX=√1400aw 103/1.76 i ch2=√0.795*106aw/ i ch矩形母线截面系数：１／母线宽度相对时：Ｗ＝０.１６７b2h;100*10=1.67;80*8=0.8552/母线厚度相对时：Ｗ＝０.１６７bh2;100*10=16.7;80*8=8.55其中：b(cm): 母线宽度,h(cm): 母线厚度所以:对于31.5KA系统,TMY100*10母线厚度相对时,假定a=28cm(中置柜),则:L MIN==√0.795*106aw/ i ch=240(cm)=2400mm;对于31.5KA系统,TMY80*8母线厚度相对时,假定a=28cm,则:L MIN==√0.795*106aw/ i ch=1700mm;对于40KA系统,TMY100*10母线厚度相对时,假定a=28cm,则:L MIN==√0.795*106aw/ i ch=1900mm;TMY80*8母线厚度相对时,假定a=28cm,则:L MIN==√0.795*106aw/ i ch=1370mm;各种母线排列的最小跨距(mm)[280mm相距为例]就是说：1。
10KV母排动稳定计算
电气基础知识:热稳定与动稳定387次mm 发布时间：2006-4-7 阅读：双击自动滚屏发布者：1.定义:）I热稳定电流是老的称呼，现称：额定短时耐受电流（K在规定的使用和性能条件下，在规定的短时间内，开关设备和控制设备在合闸位置能够承载的电流的有效值。
额定短时耐受电流的标准值应当从GB762中规定的R10系列中选取，并应该等于开关设备和控制设备的短路额定值。
注：R10系列包括数字1，1.25，1.6，2，2.5，3.15，4，5，6.3，8及其与10n的乘积）I动稳定电流是老的称呼，现称：额定峰值耐受电流（P在规定的使用和性能条件下，开关设备和控制设备在合闸位置能够承载的额定短时耐受电流第一个大半波的电流峰值。
额定峰值耐受电流应该等于2.5倍额定短时耐受电流。
注：按照系统的特性，可能需要高于2.5倍额定短时耐受电流的数值。
）8] t额定短路持续时间（k开关设备和控制设备在合闸位置能承载额定短时耐受电流的时间间隔。
额定短路持续时间的标准值为2s。
如果需要，可以选取小于或大于2s的值。
推荐值为0.5s,1s,3s和4s。
2.根据额定短时耐受电流来确定导体截面：θ) △(t S=I/a√中公式：D]附录GB3906[式中：I--额定短时耐受电流；a—材质系数，铜为13，铝为8.5；t--额定短路持续时间；△θ—温升（K），对于裸导体一般取180K，对于4S持续时间取215K。
则：25KA/4S系统铜母线最小截面积S=（25/13）*√4/215=260 mm231.5KA/4S系统铜母线最小截面积S=（31.5/13）*√4/215=330 mm22 mm*√4/215=420 系统铜母线最小截面积S=（40/13）40KA/4S24/215=660 mm（63/13）*√63KA/4S系统铜母线最小截面积S=2 mm 80/13）*√4/215=840 80KA/4S系统铜母线最小截面积S=（接地母线按系统额定短时耐受电流的86.7%考虑:25KA/4S系统接地铜母线最小截面积S=260*86.7% =225mm231.5KA/4S系统接地铜母线最小截面积S=330*86.7% =287mm240KA/4S系统接地铜母线最小截面积S=420*86.7% =370mm263KA/4S系统接地铜母线最小截面积S=660*86.7% =580mm280KA/4S系统接地铜母线最小截面积S=840*86.7% =730mm23/165; k建,计算结果偏大1.15k√:S=I有人采用t取-TMY集肤效应系数:10jfjf ∝议采用以上计算.3.根据额定峰值耐受电流来确定铜母线最大跨距(两个支撑间的最大距离)原则：作用在母线上的作用应力kg/cm≤母线允许应力;22-3/aW≤=1.76L△i *10公式：△y; chjs△=1400(Cu).700(Al) y式中：L—母线支撑间距（cm）；a—相间距离（cm）；W——矩形母线截面系数；i——ch根据上式导出：326aw/ i0.795*10 10/1.76 i =√L=√1400aw chMAXch矩形母线截面系数：2h;100*10=1.67;80*8=0.855１６７b.１／母线宽度相对时：Ｗ＝０2;100*10=16.7;80*8=8.55１６７bh2/母线厚度相对时：Ｗ＝０.其中：b(cm): 母线宽度,h(cm): 母线厚度所以:对于31.5KA系统,TMY100*10母线厚度相对时,假定a=28cm(中置柜),则:6aw/ i=240(cm)=2400mm; √L==0.795*10chMIN对于31.5KA系统,TMY80*8母线厚度相对时,假定a=28cm,则:6aw/ i=1700mm; ==L√0.795*10chMIN: 则a=28cm,假定,母线厚度相对时,TMY100*10系统40KA对于6aw/ i0.795*10=1900mm; L==√chMIN TMY80*8母线厚度相对时,假定a=28cm,则: 6aw/ i=1370mm; L==√0.795*10chMIN各种母线排列的最小跨距(mm)[280mm相距为例]母线厚度相对时母线宽度相对时TMY100*10TMY80*8 TMY100*1TMY80*80理论推荐理论推荐理论推荐理论推荐值值值值值值值值31.5 2400 1800 1700 1400 750 700 550 50040 1900 1400 1370 1200 610 600 430 400就是说：1。
