CISCOHSRP热备份协议
HSRP热备份路由协议的配置
HSRP 热备份路由协议的配置一．HSRP简介所谓的热备份路由协议（HSRP）主如果向咱们提供了如此一种机制，它的设计目的主要在于支持IP传输失败情形下的不中断服务。
具体说，就是本协议用于在源主机无法动态地学习到首跳路由器IP地址的情形下避免首跳路由的失败。
它主要用于多接入，多播和广播局域网（例如以太网）。
二．HSRP目的热备份路由协议（HSRP）的目的在于使主机看上去只利用了一个路由器，而且即便在它当前所利用的首跳路由器失败的情形下仍能够维持路由的连通性。
三．HSRP 涉及到得知识点虚拟的路由器——此协议中所涉及到的多路由器都映射为一个虚拟的路由器。
本协议保证同时有且只有一个路由器在代表虚拟路由器进行包的发送。
而终端则是把数据包发向该虚拟路由器。
那个转发包的路由器被成为活跃路由器。
若是那个活跃路由器在某个时候由于某种原因此无法工作的话，则那个备份的路由器将被选择来代替原来的活跃路由器。
本协议为活跃路由器和备份路由器的概念提供了一种机制。
在协议所设计到的路由器上利用IP地址，若是那个活跃路由器失效的话则那个备份路由器马上代替生路由器工作而不会在对主机的连通性上产生大的中断。
备份组——在利用HSRP时，一组路由器的工作将一致的表现为局域网上通往主机的一个虚拟路由器的工作。
这组路由器就称为一个 HSRP组，或备份组。
那个组中将选出一个路由器来负责转发由主机发给虚拟路由器的数据包。
那个路由器就是所谓的生路由器。
另一台路由器将被选为备份路由器。
在生路由器失效的情形下，备份路由器将承担生路由器的包的转发功能。
即便你能够任意制定运行HSRP的路由器的数量，但只有生路由器才能转发发送给虚拟路由器的数据包。
优先级、占先权——HSRP协议利用一个优先级方案来决定哪个配置了HSRP协议的路由器成为默许的活跃路由器。
在优先级高的端口配置占先权。
四、HSRP的工作原理HSRP协议利用一个优先级方案来决定哪个配置了HSRP协议的路由器成为默认的活跃路由器。
hsrp热备份路由协议
hsrp热备份路由协议HSRP是热备份路由协议（Hot Standby Router Protocol）的缩写，是一种Cisco设备上用来实现冗余路由的协议。
HSRP提供了一种虚拟IP地址，该地址可以被多个路由设备共享，实现了多个设备的冗余备份，保证了网络的可靠性和稳定性。
下面将从以下几个方面详细介绍HSRP的实现原理和具体步骤：1. HSRP的实现原理HSRP在多个设备之间建立一个虚拟路由器，为虚拟路由器分配一个虚拟IP地址。
这个虚拟路由器由一个优先级最高的活动路由器和一个或多个优先级次之的备份路由器组成。
当活动路由器失效时，备份路由器会自动接管虚拟IP地址的管理，确保网络服务的连续性和不间断。
2. HSRP的配置步骤（1）配置虚拟IP地址：在接口配置模式下，使用“standby IP address”命令指定一个虚拟IP地址，例如：interface ethernet0/0standby IP address 192.168.1.1（2）配置HSRP组号和优先级：使用“standby”命令配置HSRP组号和优先级，例如：standby 1 ip 192.168.1.1standby 1 priority 110其中，1为HSRP组号，110为该路由器的优先级。
路由器的优先级数字越高，其成为活动路由器的可能性越大。
（3）配置允许接收HSRP协议的IP地址：使用“standby”命令配置HSRP允许接收协议的IP地址，例如：standby 1 ip 192.168.1.1standby 1 preemptstandby 1 priority 110standby 1 track serial0其中，“preempt”表示优先级高的备用路由器可以抢占活动路由器的位置，“track”表示指定的接口故障时减少该路由器的优先级。
（4）配置备份路由器同步设置多个备份路由器，使用“standby”命令指定其他备份路由器的IP地址和优先级，例如：standby 1 ip 192.168.1.1standby 1 preemptstandby 1 priority 105standby 1 track serial0standby 2 ip 192.168.1.1standby 2 preemptstandby 2 priority 100standby 2 track serial0HSRP协议是Cisco设备上的一种重要实现技术。
HSRP热备份路由选择协议（CISCO私有）
HSRP 热备份路由选择协议(CISCO私有)
Author：彭进
From：
Published Time：2010-05-08 00:00:00.0
Reads：209
HSRP是一种CISCO专用协议，它通过在冗余网关之间共享协议和MAC地址，提供了不间断的IP 路径冗余。
定时器：
hello time:默认3秒，取值范围1-255
hold time:默认为10秒，取值范围1-255，一般取hello time 的3倍。
优先级：
默认100
虚拟MAC地址：
0000.0c07.acXX XX代表HSRP组号
下面用实验来说明HSRP的工作原理。
C1属于VLAN 2，SW为普通2层交换机，通过trunk口与SW1和SW2相连。
在没有配置HSRP情况下，C1的网关指向SW1的SVI口或者SW2的SVI口，只能取其一。
假设C1网关指向SW1 的SVI口192.168.1.1。
当SW1宕机或者SW与SW1之间的链路断掉之后，C1将无法与外部主机C3通信。
鉴于上述弊端，我们采用一种机制来防止由于以上原因导致的网路中断问题，这就是HSRP。
他的工作机制可以简单理解为，多个网关虚拟出一个IP和MAC，用户将网关指向该虚拟出的IP，而不是指向真实的网关地址。
当主网关出现故障，由备用网关替代主网关来继续转发用户数据。
对于用户来讲，整个网关替换过程中是透明，即用户指向的网关依然是HSRP虚拟出
来的IP，这IP地址在网关替换过程中不会变化。
下面给出HSRP在上图中的应用。
SW接入层交换机配置：。
HSRP热备份
HSRP热备份【实验名称】：HSRP （Hot Standby Routing Protocol）热备份路由协议【实验拓扑】：【实验原理】：HSRP 是Hot Standby Routing Protocol（热备份路由协议）的缩写。
它的作用是能够把一台或多台路由器用来做备份，所谓热备份是指当使用的路由器不能正常工作时，候补的路由器能够实现平滑的替换，尽量不被察觉。
HSRP概念:热备份路由协议 (Hot Standby Routing Protocol)当主机使用缺省网关实现容错备份功能适用于支持多播或广播的局域网如 Ethernet, Toking Ring, FDDI等HSRP 用于广播或多播局域网上的路由器热备份，并适于静态的路由配置，实际上HSRP 正是解决设备不能动态适应路由改变的问题。
【实验步骤】：1.按拓扑图将网络搭建好，配置好三个路由的信息，在三个路由器上启用rip协议。
2.将客户机A（网关：192.168.6.1、192.168.7.1）与路由桥接，并检测是否联通。
3.使用HSRP 协议，开始R6与R7路由HSRP 协议的配置@:其中R7的优先级比R6的优先级高4.断开R7的fa2/0接口，这时R6的优先级高，用客户机B在去ping 192.168.56.1 追踪经过的路由，查看数据包走的是那条断开R7的fa2/0接口，这时R6的优先级高，用客户机B在去ping 192.168.56.1 追踪经过的路由，查看数据包走的是那条1.按拓扑图将网络搭建好，配置好三个路由的信息，在三个路由器上启用rip协议。
R5配置信息：Router>enableRouter#config tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#hostname R5R5(config)#int s1/1R5(config-if)#ip add 192.168.56.1 255.255.255.0R5(config-if)#no shutR5(config-if)#exitR5(config)#int s1/2R5(config-if)#ip add 192.168.57.1 255.255.255.0R5(config-if)#no shutR5(config-if)#exitR5(config)#int lo5R5(config-if)#ip add 192.168.5.1 255.255.255.0R5(config-if)#no shutR5(config-if)#exitR5(config)#router ripR5(config-router)#net 192.168.56.0R5(config-router)#net 192.168.57.0R5(config-router)#net 192.168.5.0R5(config-router)#exitR5(config)#R6 配置信息：Router>enableRouter#config tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#hostname R6R6(config)#int s1/0R6(config-if)#ip add 192.168.56.2 255.255.255.0R6(config-if)#no shutR6(config-if)#exitR6(config)#int fa2/0R6(config-if)#ip add 192.168.6.1 255.255.255.0R6(config-if)#no shutR6(config-if)#exitR6(config)#router ripR6(config-router)#net 192.168.56.0R6(config-router)#net 192.168.6.0R6(config-router)#endR6#R7配置信息：R7(config)#int s1/4R7(config-if)#ip add 192.168.57.2 255.255.255.0R7(config-if)#no shutR7(config-if)#int fa2/0R7(config-if)#ip add 192.168.6.100 255.255.255.0R7(config-if)#no shutR7(config-if)#exitR7(config)#router ripR7(config-router)#net 192.168.57.0R7(config-router)#net 192.168.6.0R7(config-router)#endR7#2.将客户机A（网关：192.168.6.1、）与路由桥接，并检测是否联通。
第16章热备份路由协议
16.6.2 概述
一个路由器可以同时属于多个 HSRP组，该特性允许网络管理员在提供冗余能力的同时对
图16-2 基本 HSRP
接口的状态，如串口关闭，路由器 A降低其优先级，路由器 B被激活。
路由器配置
下例显示了应用跟踪串口状态功能的路由器 A的serial 0 51命令指示当串口 0关闭时路由器A的优先级值被减少 51，注意此前 的配置中路由器 A的优先级被设定为比路由器 B高50。下面给出在路由器 A的串口0发生故障后 debug standby的执行结果。
级值。
16.4 IOS 需求
IOS 10.0版及以后版本支持 HSRP特性集。
16.5 实验64：基本HSRP配置（单组HSRP）
16.5.1 所需设备
为完成本实验需要下列设备：
1) 两台Cisco路由器；
2) Cisco IOS 10.0或更高版本；
3) 一台带以太网卡，运行 TCP/IP协议栈的PC； 4) 一根以太网集线器； 5) 以太网电缆。
利用HSRP解决这个问题的办法是网络管理者设置一组路由器协同工作，但只有一个缺省 网关。在一个 HSRP组内的多个路由器共用一个虚拟的物理地址和 IP地址，该地址被作为局域 网内所有主机的缺省网关地址。 HSRP协议决定哪个路由器被激活，该被激活的路由器接收发 过来的数据包并进行路由。
HSRP使用组播、基于 UDP的呼叫信号包来实现与同一 HSRP组内其它路由器之间的通信。 组内的各路由器之间交换呼叫信号，如果当前路由器变得无法使用，备用路由器将进入激活 状态，接管路由任务。
下载

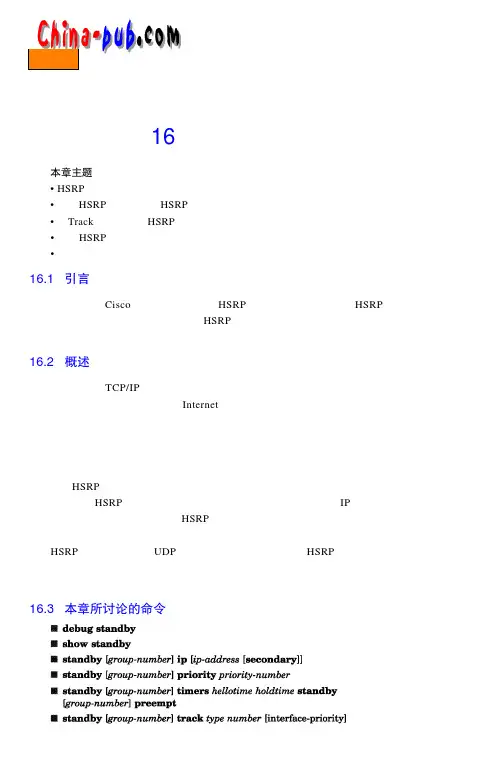

第16章 热备份路由协议
本章主题 • HSRP概述 • 基本HSRP配置（单组 HSRP） • 带Track选项的基本 HSRP配置 • 多组HSRP配置 • 故障查找示例
热备份路由选择协议(HSRP)
热备份路由选择协 议原理
HSRP的配置及应 用
HSRP的相关概念 HSRP的状态
HSRP的计时器 HSRP与VRRP的区别
HSRP的配置 HSRP的应用案例 HSRP故障排查
4/34
HSRP的相关概念5-1
热备份路由选择协议
HSRP（Hot Standby Routing Protocol） Cisco私有协议
热备份路由选择协议（HSRP） —— 理论部分
ቤተ መጻሕፍቲ ባይዱ
课前小考
STP选举过程中，如何确定哪些端口被阻塞？ 生成树端口状态有哪些，分别表示什么含义？ HSRP占先权是什么？
2/34
理解HSRP的工作原理 掌握HSRP的术语和参数的作用 会HSRP的配置和排错
技能展示
3/34
本章结构
热备份路由选择协议 （HSRP）
小结
12/34
HSRP的配置4-1
配置为HSRP的成员
Switch(config-if)#standby group-number ip virtual-ip-address
配置HSRP的优先级
HSRP备份组 号
备份组虚拟IP地址
Switch(config-if)#standby group-number priority priority-value
路由器B 活备跃份路由器
互 联 网
15/34
HSRP的配置4-4
查看HSRP的状态
查看HSRP摘要信息
Switch#show standby [type mod/num] [group-number] brief
查看HSRP详细信息
Switch#show standby
HSRP热备份
HSRP热备份【实验名称】：HSRP （Hot Standby Routing Protocol）热备份路由协议【实验拓扑】：【实验原理】：HSRP 是Hot Standby Routing Protocol（热备份路由协议）的缩写。
它的作用是能够把一台或多台路由器用来做备份，所谓热备份是指当使用的路由器不能正常工作时，候补的路由器能够实现平滑的替换，尽量不被察觉。
HSRP概念:热备份路由协议 (Hot Standby Routing Protocol)当主机使用缺省网关实现容错备份功能适用于支持多播或广播的局域网如 Ethernet, Toking Ring, FDDI等HSRP 用于广播或多播局域网上的路由器热备份，并适于静态的路由配置，实际上HSRP 正是解决设备不能动态适应路由改变的问题。
【实验步骤】：1.按拓扑图将网络搭建好，配置好三个路由的信息，在三个路由器上启用rip协议。
2.将客户机A（网关：192.168.6.1、192.168.7.1）与路由桥接，并检测是否联通。
3.使用HSRP 协议，开始R6与R7路由HSRP 协议的配置@:其中R7的优先级比R6的优先级高4.断开R7的fa2/0接口，这时R6的优先级高，用客户机B在去ping 192.168.56.1 追踪经过的路由，查看数据包走的是那条断开R7的fa2/0接口，这时R6的优先级高，用客户机B在去ping 192.168.56.1 追踪经过的路由，查看数据包走的是那条1.按拓扑图将网络搭建好，配置好三个路由的信息，在三个路由器上启用rip协议。
R5配置信息：Router>enableRouter#config tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#hostname R5R5(config)#int s1/1R5(config-if)#ip add 192.168.56.1 255.255.255.0R5(config-if)#no shutR5(config-if)#exitR5(config)#int s1/2R5(config-if)#ip add 192.168.57.1 255.255.255.0R5(config-if)#no shutR5(config-if)#exitR5(config)#int lo5R5(config-if)#ip add 192.168.5.1 255.255.255.0R5(config-if)#no shutR5(config-if)#exitR5(config)#router ripR5(config-router)#net 192.168.56.0R5(config-router)#net 192.168.57.0R5(config-router)#net 192.168.5.0R5(config-router)#exitR5(config)#R6 配置信息：Router>enableRouter#config tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#hostname R6R6(config)#int s1/0R6(config-if)#ip add 192.168.56.2 255.255.255.0R6(config-if)#no shutR6(config-if)#exitR6(config)#int fa2/0R6(config-if)#ip add 192.168.6.1 255.255.255.0R6(config-if)#no shutR6(config-if)#exitR6(config)#router ripR6(config-router)#net 192.168.56.0R6(config-router)#net 192.168.6.0R6(config-router)#endR6#R7配置信息：R7(config)#int s1/4R7(config-if)#ip add 192.168.57.2 255.255.255.0R7(config-if)#no shutR7(config-if)#int fa2/0R7(config-if)#ip add 192.168.6.100 255.255.255.0R7(config-if)#no shutR7(config-if)#exitR7(config)#router ripR7(config-router)#net 192.168.57.0R7(config-router)#net 192.168.6.0R7(config-router)#endR7#2.将客户机A（网关：192.168.6.1、）与路由桥接，并检测是否联通。
HSRP协议热备份路由协议的故障切换机制
HSRP协议热备份路由协议的故障切换机制HSRP（Hot Standby Router Protocol）热备份路由协议是一种用于提高网络可靠性和冗余性的协议，常用于企业和组织的网络架构中。
本文将介绍HSRP协议以及其故障切换机制，以帮助读者更好地理解和应用这一协议。
1. HSRP协议概述HSRP协议是一种第一层和第三层中的路由协议，通过将多台路由器组合为一个虚拟路由器来提供高可用性。
在这个虚拟路由器中，一个路由器被选为主路由器，其他路由器作为备份路由器提供冗余。
主路由器接收并转发进入虚拟路由器的数据流量，备份路由器则处于监听状态。
2. HSRP协议的工作原理在HSRP协议中，虚拟路由器被赋予一个虚拟IP地址，用于将数据流量转发到虚拟路由器的设备。
主路由器负责处理虚拟IP地址，备份路由器处于备份状态以便在主路由器故障时接管。
3. HSRP协议的故障切换机制在正常情况下，主路由器会周期性地发送HSRP Hello消息以维持虚拟路由器的正常工作。
当备份路由器连续一段时间没有收到主路由器的Hello消息时，将会宣布自己为新的主路由器，并更新虚拟路由器的MAC地址。
这个过程叫做故障切换。
故障切换过程如下：- 备份路由器宣布自己为新的主路由器。
- 新的主路由器将立即发送 Gratuitous ARP 报文，以更新其他设备的 ARP 缓存并告知它们虚拟IP地址的变化。
- 虚拟路由器的状态和虚拟IP地址更新为新的主路由器。
- 备份路由器继续监听，等待主路由器的故障恢复。
4. HSRP协议的配置方法在实际应用中，配置HSRP协议需要以下几个步骤：- 配置虚拟IP地址和组号。
- 配置路由器的优先级，优先级高的被选定为主路由器。
- 配置HSRP Hello时间间隔，即主路由器发送Hello消息的频率。
- 配置HSRP延迟时间，即故障切换发生时的等待时间。
5. HSRP协议的优势和应用场景HSRP协议具有以下优势：- 提供高可用性和冗余性，当主路由器发生故障时，备份路由器可以快速接管。
热备份路由协议
热备份路由协议热备份路由协议（Hot Standby Router Protocol，HSRP）是一种用于在网络中提供冗余路由器的协议。
它允许多台路由器共同提供相同的 IP 地址和默认网关，从而提高网络的可靠性和稳定性。
在本文中，我们将深入探讨热备份路由协议的工作原理、优点和配置方法。
热备份路由协议通过在网络中设置一个虚拟 IP 地址，允许多台路由器共同提供相同的服务。
其中一台路由器被选举为活动路由器，负责处理所有的数据包转发工作，而其他路由器则处于备用状态，当活动路由器发生故障时，备用路由器可以迅速接管工作，确保网络的持续运行。
HSRP 协议的工作原理主要包括路由器选举、虚拟 IP 地址和优先级设置。
在一个 HSRP 组中，每台路由器都可以配置一个优先级，优先级高的路由器会成为活动路由器，而优先级低的路由器则成为备用路由器。
当活动路由器发生故障或者网络中加入了新的路由器时，备用路由器会根据优先级的设置来选举新的活动路由器。
热备份路由协议的优点之一是它可以提高网络的可靠性和稳定性。
通过使用HSRP，我们可以在网络中引入冗余路由器，当主用路由器发生故障时，备用路由器可以迅速接管工作，减少网络故障对业务的影响。
另外，HSRP 还可以提供负载均衡的功能，当网络中有多台路由器时，可以根据优先级的设置来平衡流量的负载，提高网络的性能。
配置热备份路由协议需要在每台路由器上进行相应的设置。
首先，我们需要在每个接口上启用 HSRP，并配置相同的组号、虚拟 IP 地址和优先级。
其次，我们需要在每个路由器上配置相同的密码，以确保 HSRP 组中的路由器是可信的。
最后，我们需要在网络中测试 HSRP 的工作状态，确保所有的路由器都能够正常地提供服务。
总之，热备份路由协议是一种用于提高网络可靠性和稳定性的重要协议。
通过在网络中引入冗余路由器，HSRP 可以确保网络在主用路由器发生故障时能够快速切换到备用路由器，保障业务的持续运行。
热备份路由协议_HSRP
Page 3/39
HSRP概述 概述
HSRP：热备份路由协议（Hot Standby Routing ：热备份路由协议（ Protocol） ） HSRP是一种容错协议，它保证当主机的下一跳路由器 是一种容错协议， 是一种容错协议 失效时，可以及时的由另一台路由器来替代，从而保 失效时，可以及时的由另一台路由器来替代， 持通讯的连续性和可靠性。 持通讯的连续性和可靠性。 HSRP协议通过交互报文的方法将多台物理路由器模拟 协议通过交互报文的方法将多台物理路由器模拟 成一台虚拟路由器， 成一台虚拟路由器，网络上的主机与虚拟路由器进行 通信。一旦HSRP组中的某台物理路由器失效，其他路 组中的某台物理路由器失效， 通信。一旦 组中的某台物理路由器失效 由器自动将接替其工作。 由器自动将接替其工作。
0000.0c07.ac2f HSRP组 HSRP组47
Router#show ip arp Protocol address Internet 172.16.10.82 Internet 172.16.10.169 internet 172.16.10.110
Age（min） hardware add （ type ） 0010.f6b3.d000 ARPA 0010.0b79.5800 ARPA 0000.0c07.ac2f ARPA
router(config-if)#standby group-number times hello-interval holdtime
hello时间 时间
缺省是3秒 缺省是 秒 可配置1~255 可配置
保持时间
最少是hello时间的 倍 时间的3倍 最少是 时间的 缺省的保持时间是10 缺省的保持时间是 秒
Page 21/39
ciscoHSRP（热备份路由协议）配置示例
ciscoHSRP（热备份路由协议）配置示例对于某些企业或组织的某些关键业务数据的网络传输,要求网络设备高度的可靠性，而且需要维护方便。
Cisco路由器的备份技术有多种。
这里介绍一下路由器自身的备份技术及线路备份技术。
一般来说，路由器是建立局域网与广域网连接的桥梁。
所谓的路由器自身的备份技术是为了解决路由器由于自身硬件（如内存、CPU）或软件IOS的某种故障或局域端口的故障，所连接局域设备的端口或线路的故障所导致的网络瘫痪的问题。
路由器的备份要求至少有一台与正在工作的主路由器功能相同的路由器，在主路由器瘫痪的情况下，以某种方式代替主路由器，为局域网用户提供路由服务。
对于局域网的计算机，在主路由器瘫痪的情况下，如何找到备份路由器，主要有以下集中办法：proxy ARPIRDP动态路由HSRP一、Proxy ARP支持Proxy ARP 的计算机无论与本网段的计算机还是不同网段的计算机进入通讯都发送ARP广播以寻找与目的地址相对应的MAC地址，这时，知道目的地址的路由器会响应ARP的请求，并将自己的MAC 地址广播给源计算机，然后源计算机就将IP数据包发给该路由器，并由路由器最终将数据包发送到目的。
在主路由器瘫痪情况下，计算机再进行通讯时，它将继续发送Proxy ARP广播，备份路由器响应该请求，并进行数据传输。
缺点：如果主路由器正在传输数据时瘫痪，正在通信的计算机在未发送另外的Proxy ARP请求之前．根本就无法知道主路由器已瘫痪，会继续向该路由器发包，导致传输中断，正在通信的计算机只有在另外发送Proxy ARP请求或重新启动之后才能找到备份路由器以进行传输。
Cisco路由器支技Proxy ARP二、IRDP局域网中的支持IRDP的计算机会监听主路由器发出的―Hello‖的多点广播信息包，如果该计算机不再收到―Hello‖信息时，它就会利用备份路由器进行数据传输。
三、动态路由对于某些计算机，它们本身支持RIP动态路由以寻找路由器，这种办法的缺点是主路由器与备份路由器间的转换较慢。
第8章 热备份路由选择协议(HSRP)
第8章热备份路由选择协议（HSRP）⏹HSRP概述HSRP(Hot Standby Routing Protocol，热备份路由选择协议)是Cisco私有的一种技术，它确保了当网络边缘设备或接入链路出现故障时，用户通信能迅速并透明的恢复，以此为IP网络提供冗余性。
通过应用HSRP，可使网络的正常运行时间接近100%，从而满足用户对网络可靠性的要求热备份路由协议为IP网络提供了容错和增强的路由选择功能。
通过使用同一个虚拟IP地址和虚拟MAC地址，LAN网段上的两台或多台路由器可以作为一台虚拟路由器对外提供服务。
HSRP使组内的Cisco路由器能互相监视对方的运行状态。
虚拟路由器组的成员通过HSRP消息不断的交换状态信息。
如果其中一台出现故障，另一台就能接替它，继续完成路由功能。
LAN网段上的主机都配置使用同一个细腻路由器作为默认网关，并不断将IP 包发往同一个IP和MAC地址。
因此，路由设备的切换对主机都是透明的。
HSRP 向主机提供了默认网关的冗余性，绝大多数主机以默认网关作为唯一的下一跳IP和MAC地址。
另外，通过多个热备份组，路由器可以提供冗余备份，并在不同的IP子网上实现负载均衡。
⏹HSRP组成员HSRP备份组由一台活跃路由器、一台备份路由器、一台虚拟路由器和其他路由器组成（在三层交换机配置HSRP时也使用HSRP定义的备份路由器等名称）。
其中，各路由器的作用如下：活跃路由器的功能是转发发送到虚拟路由器的数据包。
组中的另一台路由器被选为备份路由器。
活跃路由器通过发送Hello消息来承担和保持它活跃的角色。
备份路由器的功能是监视HSRP组的运行状态，并且当活跃路由器不能运行时，迅速承担起转发数据包的责任。
备份路由器也传输Hello消息，告知组中所有路由器备份路由器的角色和状态变化。
虚拟路由器（即该LAN上的网关）的功能是向最终用户提供一台可以连续工作的路由器。
虚拟路由器配有它自己的IP地址和MAC地址，但并不实际转发数据包。
HSRP详解
HSRP(2012-08-24 20:08:22)转载▼分类：Cisco路由入门标签：上关hsrp负载平衡路由器r1优先级r3简介HSRP(Hot Standby Router Protocol 热备份路由器协议)是Cisco的专有协议。
HSRP把多台路由器组成一个“热备份组”，形成一个虚拟路由器。
这个组内只有一个路由器是Active(活动)的，并由它来转发数据包，如果活动路由器发生了故障，备份路由器将成为活动路由器。
从网络内的主机来看，网关并没有改变。
HSRP的工作过程：HSRP路由器利用Hello包来互相监听各自的存在。
当路由器长时间没有接收到Hello包时，就认为活动路由器故障，备份路由器就会成为活动路由器。
HSRP协议利用优先级决定哪个路由器成为活动路由器。
如果一个路由器的优先级比其它路由器的优先级高，则该路由器成为活动路由器。
路由器的默认优先级是100。
在一个组中，最多有一个活动路由器和一个备份路由器。
HSRP路由器发送的组播(224.0.0.2)消息有以下三种：Hello：通知其它路由器发送者的HSRP优先级和状态信息，HSRP路由器默认每3秒发送一个Hello 消息。
Coup：当一个备用路由器变为一个活动路由器时发送一个Coup消息。
Resign：当活动路由器要当机或者当有优先级更高的路由器发送Hello消息时，主动发送一个Resign 消息。
HSRP的报文格式：①版本：指示HSRP的版本信息。
②操作码：用来描述数据包中报文的类型，可能的值为0、1和2，分别表示是Hello、Coup和Resign 消息。
③状态：描述发出该报文的路由器的当前状态。
有0、1、2、4、8、16六种状态，分别表示为Initial、Learn、Listen、Speak、Standby和Active状态。
④呼叫时间(Hellotime)：只在呼叫报文中有意义，表示路由器定时发送呼叫报文的间隔时间，以秒为单位。
CISCOHSRP热备份协议
一 R1 配置Router(config)#hostname R1 修改路由器名字R1(config)#in e0/0 、进入 0/0 接口R1(config-if)#ip address 172.0.0.1 255.255.0.0 配置 ip 地址为 172.0.0.1，子网掩码为 255.255.0.0 R1(config-if)#no shutdown开启端口R1(config-if)#standby 172 ip 172.0.0.254热备份路由ID进程是172虚拟IP是172.0.0.254R1(config-if)#standby 172 priority 120热备份路由 ID 进程是 1 72优先级别为 120R1(config-if)#standby 17 preempt热备份路由 ID 进程是 1 72配置占先权R1(config-if)#exit退出接口模式R1(config)#in e0/1 进入 0/1 接口R1(config-if)#ip address 173.0.0.1 255.255.0.0 配置ip地址为173.0.0.1，子网掩码为 255.255.0.0 R1(config-if)#no shutdown 开启端口R1(config-if)#standby 173 ip 173.0.0.254热备份路由ID进程是173虚拟IP是173.0.0.254R1(config-if)#standby 173 priority 120热备份路由 ID 进程是 1 73优先级别为 120R1(config-if)#standby 173 preempt热备份路由 ID 进程是 173配置占先权R1(config-if)#exit退出接口模式R1(config)#in e0/3 进入 0/3 接口R1(config-if)#ip address 10.0.0.1 255.0.0.0配置ip地址为10.0.0.1，子网掩码为 255.0.0.0R1(config-if)#no shutdown开启端口R1(config)#router rip 进入 rip 路由配置模式R1(config-router)#version 2版本 2R1(config-router)#network 172.0.0.0宣告邻近网段 172.0.0.0R1(config-router)#network 173.0.0.0 宣告邻近网段173.0.0.0 R1(config-router)#network 10.0.0.0宣告邻近网段 10.0.0.0 R1(config-router)#end 退出到 #模式R1#show running-config 查看信息配置基本信息R1#write保存配置二 R2 配置Router(config)#hostname R2 修改路由器名字R2(config)#in e0/0 进入 e0/0 接口R2(config-if)#ip address 172.0.0.2 255.255.0.0 配置ip为172.0.0.0.2子网掩码为 255.255.0.0R2(config-if)#no shutdown 开启接口R2(config-if)#standby 172 ip 172.0.0.254热备份路由 ID 进程为 172 虚拟 ip 为 172.0.0.254 R2(config-if)#standby 172 priority 110 热备份路由ID 进程为 172 优先级别为 110R2(config-if)#standby 172 preempt 热备份路由ID 进程为 172 配置占先权 R2(config-if)#exit 退出接口模式R2(config)#in e0/1 进入 0/1 接口R2(config-if)#ip address 173.0.0.2 255.255.0.0 配置ip为172.0.0.0.3子网掩码为 255.255.0.0R2config-if)#no shutdown 开启接口R2(config-if)#standby 173 ip 173.0.0.254热备份路由 ID 进程为 173虚拟 ip 为 173.0.0.254 R2(config-if)#standby 173 priority 110 热备份路由ID 进程为 173 优先级别为 110R2(config-if)#standby 173 preempt 热备份路由ID 进程为 173 配置占先权 R2(config-if)#exit 退出接口模式R2(config)#in e0/3 进入 0/3 接口R2(config-if)#ip address 10.0.0.2 255.0.0.0配置ip 为10.0.0.2子网掩码为 255.0..0.0 R2(config-if)#no shutdown开启接口R2(config-if)#exit退出接口模式R2(config)#router rip进入rip 路由配置模式R2(config-router)#version 2版本2R2(config-router)#network 172.0.0.0 宣告邻近网段172.0.0.0R2(config-router)#network 173.0.0.0 宣告邻近网段173.0.0.0R2(config-router)#network 10.0.0.0 宣告邻近网段10.0.0.0R2(config-router)#end退岀到#模式R2#show running-config查看信息配置基本信息R2#write保存配置172 0. 0 1 10.0 0 1 0 172 C.0.2— I'M EWIF1T2. 0.0. 254 10 0 0.2 ITS 0 0 Z RZ PC-PT PCOin 7£. 0.0.3 vyl!2.0.0 254PC-PT PCITF173.0 0 30 0. 25克。
热备份路由协议(HSRP)
HSRP报文(1/4)
8 Version Holdtime 16 Op code Priority 24 State Group 32 bit Hellotime Reserved
Authentication data Authentication data Virtual IP address
HSRP报文(2/4)
热备份路由协议
HSRP简介
• HSRP --- Hot Standby Router Protocol ( 热 备份路由器协议 )。 • 它的作用是能够把一台或多台路由器用来 做备份，所谓热备份是指当使用的路由器 不能正常工作时, 候补的路由器能够实现平 滑的替换, 尽量不被察觉。
• 实现HSRP的条件是系统中有多台路由器， 它们组成一个“热等待组”，这个组形成 一个虚拟路由器。在任一时刻，一个组内 只有一个路由器是活动的，并由它来转发 数据包，如果活动路由器发生了故障，将 选择一个等待路由器来替代活动路由器， 但是在本网络内的主机看来，虚拟路由器 没有改变。所以主机仍然保持连接，没有 受到故障的影响，这样就较好地解决了路 由器切换的问题。
• Hold Time：1 BYTE
HSRP报文(4/4)
• Priority：1 BYTYE
• 该域用来选举活动/备份路由器。当选举过程中出现竞争（多个路 由器都想成为活动/备份路由器）时，优先级最高的竞争者胜，对 于优先级相等的竞争者，IP地址最大的竞争者胜。
• Group：1 BYTE
• 此域中记录发送者所在的备份组号。对于以太网，Group取值范 围为0-255；
HSRP配置方法
1. 2. 3. 4. 5. 6. 7. 8. 9. 激活和关闭HSRP 设置HSRP的优先级 设置HSRP抢占方式 设置HSRP的授权字 设置HSRP的计时器 设置监视指定接口 设置使用接口 Mac地址模式（burned in address） 设置不同的虚拟Mac地址 HSRP的监控
Cisco-HSRP热备份路由器协议-配置实例
Cisco-HSRP 热备份路由器协议-配置实例本篇介绍Cisco-HSRP 热备份路由器协议-配置实例，我们一起看看。
HSRP的工作过程HSRP路由器利用Hello包来互相监听各自的存在。
当路由器长时间没有接收到Hello包时，就认为活动路由器故障，备份路由器就会成为活动路由器。
HSRP协议利用优先级决定哪个路由器成为活动路由器。
如果一个路由器的优先级比其它路由器的优先级高，则该路由器成为活动路由器。
路由器的默认优先级是100。
在一个组中，最多有一个活动路由器和一个备份路由器。
HSRP路由器发送的组播(224.0.0.2)消息有以下三种：Hello：通知其它路由器发送者的HSRP优先级和状态信息，HSRP路由器默认每3秒发送一个Hello消息。
Coup：当一个备用路由器变为一个活动路由器时发送一个Coup 消息。
Resign：当活动路由器要当机或者当有优先级更高的路由器发送Hello消息时，主动发送一个Resign消息。
HSRP的报文格式①版本：指示HSRP的版本信息。
②操作码：用来描述数据包中报文的类型，可能的值为0、1和2，分别表示是Hello、Coup和Resign消息。
③状态：描述发出该报文的路由器的当前状态。
有0、1、2、4、8、16六种状态，分别表示为Initial、Learn、Listen、Speak、Standby和Active状态。
④呼叫时间(Hellotime)：只在呼叫报文中有意义，表示路由器定时发送呼叫报文的间隔时间，以秒为单位。
如果该参数没有在路由器上配置，它可能要从活动路由器上学习获得。
默认值为3秒。
⑤保持时间(Holdtime)：只在呼叫报文中有意义，被接收路由器用来判断该呼叫报文是否合法，单位为秒，其值至少是呼叫时间的3倍。
如果该参数没有配置，也同样可以从活动路由器上学习。
活动路由器不能从等待路由器学习呼叫时间和保持时间，它只能继续使用从先前的活动路由器学习来的该值。
Cisco--HSRP（热备份路由选择协议）
Cisco--HSRP（热备份路由选择协议）⼀、热备份路由选择协议（HSRP）作⽤：Cisco私有协议，确保了当⽹络边缘设备或接⼊链路出现故障时，⽤户通信能迅速并透明地恢复，以此为IP⽹络提供冗余性。
通过使⽤同⼀个虚拟IP地址和虚拟MAC地址，LAN⽹段上的两台或者多台路由器可以作为⼀台虚拟路由器对外提供服务。
HSRP 使组内的cisco路由器能互相监视对⽅的运⾏状态。
（Cisco私有协议）2、HSRP组成员活跃路由器、备份路由器、虚拟路由器（即该lan上的⽹关）、其他路由器3、HSRP虚拟MAC地址格式0000.0c07.ac2f⼚商编码HSRP虚拟MAC 地址，HSRP编码总是07.acHSRP组号4、HSRP消息HSRP中的所有路由器都发送或接收HSRP消息使⽤⽤户数据报协议（UDP）端⼝号1985使⽤组播发送HSRP消息，组播地址224.0.0.2⽣存时间TTL=15、HSRP状态1）初始状态2）学习状态：3)监听状态4）发⾔状态：5）备份状态：6）活跃状态：6、HSRP计时器Hello间隔（默认3s）保持时间（默认10s）五、HSRP的配置1、配置为HSRP的成员进⼊路由器的⽹关接⼝:standby 2 ip 虚拟⽹关IP2、配置HSRP的优先级standby 2 priority 优先级(优先级范围0-255，默认为100)3、查看HSRP摘要信息特权： show standby briefHSRP端⼝跟踪 :standby 2 track f0/15、HSRP占先权:standby 2 preempt。
HSRP（热备份路由器协议）的详细介绍-电脑资料
HSRP（热备份路由器协议）的详细介绍-电脑资料HSRP：热备份路由器协议（HSRP：Hot Standby Router Protocol），是cisco平台一种特有的技术，是cisco的私有协议，。
Part I: FundamentalHSRP(Hot Standby Router Protocol):Cisco私有的第3层协议。
HSRP为IP网络提供网络冗余，确保用户流量能立即并透明地恢复网络边界设备或接入电路中的第一跳故障。
在LAN中，多个router组成一个HSRP组，其中一个router代表这个HSRP转发这个LAN中的数据流，其它所有router只发送HSRP hello来维持这种HSRP组关系。
一个HSRP组共享一个IP和一个MAC地址。
每个router可以加入多个组。
一个HSRP组由一台active router,一台standby router及other routers。
1>active router转发指向VIP的数据流，并发送HSRP hello包给所有其它HSRP组成员。
(最终处于active state)2>standby router不转发指向VIP的数据流，发送HSRP hello 包给所有其它HSRP组成员，并监控active router的状态。
(最终处于standby state)3>other routers不转发指向VIP的数据流，只监控HSRP hello 包,不发送。
它们执行普通router的工作，只转发目标为他们自己的分组，不转发目标为VIP的地址。
(最终处于listen state)Part II: HSRP Operation当standby router在一定时间内没有收到active router的hello 包时，它就认为active router出现故障了，并取代它的active router 的角色。
因为host设备使用VIP及VMAC来标识它们的网关设备，所有它们不会发现这种变更，也不会感觉到服务的中断。
Cisco热备份路由协议（HSRP）
Cisco热备份路由协议（HSRP）Cisco的热备份路由协议(HSRP)可以在工作站A的确省网关失效时提供一个备份路由器，HSRP可以创建一个具有虚拟MAC地址和虚拟IP地址的虚拟路由器。
假设有两个路由器Bluestudy A和Bluestudy B，通过两路指向路由器Bluestudy C：对于Bluestudy A，假设E0/0的IP地址为192.168.1.1/24对应内部网络是192.168.1.0/24 S0/0的IP地址为192.168.2.1/24 对应外部网络是192.168.2.0/24。
对于Bluestudy B，假设E0/0的IP地址为192.169.1.2/24 对应内部网络是192.168.1.0/24 S0/0的IP地址为192.168.3.1/24 对应外部网络是192.168.3.0/24。
虚拟IP地址为192.168.1.3/24对于Bluestudy C，因与本实验无太大联系，暂时不做说明。
下面给出两只路由器的配置，其中将Bluestudy A作为主路由器，Bluestudy B作为备份路由器。
其中给出Bluestudy A的优先级为120，而Bluestudy B采用默认优先级100，这样就可以使Bluestudy A成为主路由器。
Bluestudy A：Interface ethernet0/0Ip address 192.168.1.1 255.255.255.0No ip redirectsStandby 1 priority 120Standby 1 preemptStandby 1 ip 192.168.1.3！interface serial0/0ip address 192.168.2.1 255.255.255.0no shut!router igrp 100network 192.168.1.0network 192.168.2.0Bluestudy B：Interface ethernet0/0Ip address 192.168.1.2 255.255.255.0Standby 1 preemptStandby 1 ip 192.168.1.3！interface serial0/0ip address 192.168.3.1 255.255.255.0no shut!router igrp 100network 192.168.1.0network 192.168.3.0只要将相应的下连主机的网关设成 192.168.1.3就可以了.。
