低坝无调节引水枢纽由拦河坝、冲砂闸、进水闸和输水暗渠四部分组成，前三部分在平面上呈一条直线南北方向并列布置，输水暗渠紧接进水闸并连接进水闸和输水隧洞。
两个闸均设在坝的左侧。
坝轴线位于两河口下游95m ，关山村上游约1km 处，此处河谷宽度74m ，河床宽度约60m ，高程为1467.2m ，河床漂卵石覆盖层厚5~12m ，最大15m ，其下的基岩为黑云片麻岩和斜长片麻岩，岩石强风化层厚约2~3m ，岩体分类为Ⅱ～Ⅲ类，岩层倾向上游，对防渗有利。
进水闸位于冲砂闸左侧，设计流量13.5m 3/s ，单孔布置，孔口尺寸3.0m ×2.5m ，设潜孔式弧形工作闸门和平面检修闸门。
闸室后接4m 长的1:4陡坡，陡坡后接消力池，消力池池长14m ，池深1.0m ，底板厚度1.0m ，为C20钢筋混凝土结构；消力池后与输水暗渠相接。
2水力计算2.1进水闸坝段过水能力计算 2.1.1引水渠内水深的确定Q=3/22/11R Ai n式中Q －引水渠流量,13.5m 3/s ； n －引水渠糙率,0.015；A 、χ、R 、b 、h 、m 分别为过水断面面积、湿周、水力半径、渠道底宽、水深及边坡系数，其表达式如下： A=(b+mh)h χ=b+2h 21m +； R=χA =212)(mh b h mh b +++故 13.5=1/0.015×（3+0 h ）h ×(1/1000)1/2×3/2)23).03((hh h ++经试算求得：h=2.282m 2.1.2过流能力复核设计流量下的渠内水深为h=2.282m ，进口闸底板高程取为1469.00m ，即下游水位为1471.282m ，进口翼墙为圆弧形翼墙。
水闸过流能力及稳固计算[整理版]
![水闸过流能力及稳固计算[整理版]](https://img.taocdn.com/s3/m/417edf5b2a160b4e767f5acfa1c7aa00b52a9d69.png)
水闸过流能力及结构计算计算说明书审查校核计算***市水利电力勘测设计院2011 年 08 月 29日1、水闸过流能力复核计算水闸的过流能力计算对于平底闸，当为堰流时，根据《水闸设计规范》（SL265-2001）附录A.0.1规定的水力计算公式：2302H g b m Q s εσ=22'02ϕg bh Q h H c c ⎪⎪⎭⎫⎝⎛+=4001171.01ss b b b b ⎪⎪⎭⎫ ⎝⎛--=ε 式中：B 0—— 闸孔总净宽，（m ）；Q ——过闸流量，（m 3/s ）；H 0——计入行进流速水头的堰上水深，（m ）；h s ——由堰顶算起的下游水深，（m ）；g ——重力加速度，采用9.81，（m/s 2）；m ——堰流流量系数，采用0.385；ε——堰流侧收缩系数；b 0——闸孔净宽，（m ）；b s ——上游河道一半水深处的深度，（m ）；b ——箱涵过水断面的宽度，m ；h c 进口断面处的水深，m ；s σ——淹没系数，按自由出流考虑，采用1.0；ϕ——流速系数，采用0.95；已知过闸流量Q=5.2（m 3/s ）先假设箱涵过流断面净宽确定箱涵过流断面高度，经试算得：综上，过流断面尺寸为2.5m ×2.0m （宽×高），设计下泄流量Q 为5.2m 3/s ，过流能力满足要求。
2、结构计算**堤防洪闸均为钢筋砼箱涵结构，对防洪闸进行抗滑稳定、抗倾覆稳定和墙基应力计算。
（1）抗滑稳定计1）计算工况及荷载组合工况一：施工完建期，荷载组合为自重+土压力工况二：外河设计洪水位，荷载组合为自重+土压力+扬压力+相应的闸前闸后静水压力+风浪压力2）荷载计算计算中砼强度等级为C20，钢筋采用Ⅰ、Ⅱ级，保护层厚度梁25mm、板20mm，符号规定：力向下为正，向上为负，力矩逆时针为正，顺时针为负。
闸门重 2.352×9.81=23.07 KN；闸底板重25×4.0×0.7×4.1=287 KN；闸墩重25×0.8×4×2*2=320 KN；平台板，梁25×（0.25×0.45×2+1.05×0.15）×2.5=23.91 KN；柱25×2.82×0.4×0.4×4=45.12 KN；启闭力-100 KN；启闭机重0.56×9.81=5.49 KN；启闭梁25×（0.3×0.5+0.25×0.4+1.35×0.12）×2×3.5=72.1 KN；工作桥25×（5.9×0.12+0.2×0.25×3）×2.0=42.9 KN；25×（6.28×0.13×2×0.13+1.2×0.15×5×0.15）×2=34.73 KN；启闭房砖墙22×0.864×4.1×4=311.73 KN；∑自重=23.07+287+320+23.91+45.12-100+5.49+72.1+38.815+340=1016.98KN ；水重 10×2.0×2.0×2.5=100 KN ；由表可知浪压力为2.35 KN ；有表可知土压力为38.49 KN ；闸前静水压力 （27.7+47.7）×2/2×2.5=188.5 KN ；离截面形心距离 e=()()377.477.277.477.222⨯++⨯⨯=0.91扬压力 0.5×2×10×2×2.5=-50KN ；计算工况荷载汇总(对闸室基底面形心求矩)3）抗滑稳定计算公式[]c c K HGf K ≥⋅=∑∑式中：Kc ——为抗滑稳定安全系数；[]c K ——规范要求的抗滑稳定安全系数最小值；∑G ——作用在防洪闸上的全部垂直力总和 ；∑H ——作用在防洪闸上的全部水平力总和；f ——闸室基底面与地基之间的摩擦系数，取0.44）计算结果工况一：∑G =951.5 KN ；∑H =33.33 KN ； K c =33.335.9514.0⨯=11.41＞1.2 满足要求；工况二：∑G =1001.5 KN ；∑H =224.18 KNK c =18.2245.10014.0⨯=1.78＞1.2 满足要求。
水闸计算书_secret

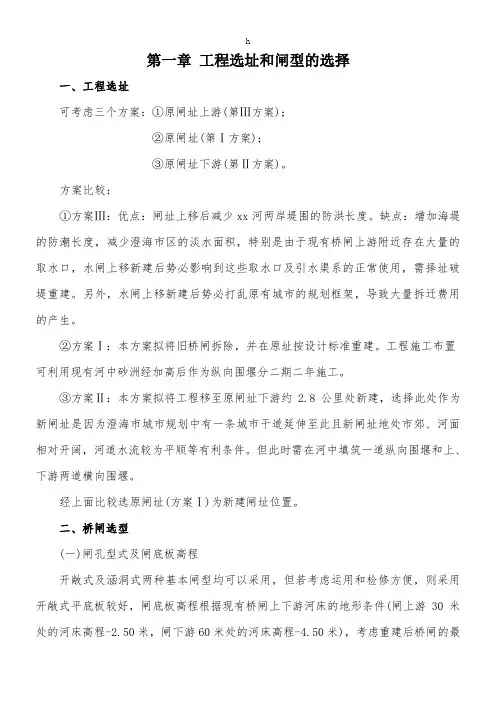

第一章工程选址和闸型的选择一、工程选址可考虑三个方案：①原闸址上游(第Ⅲ方案)；②原闸址(第Ⅰ方案)；③原闸址下游(第Ⅱ方案)。
