最新11103运输巷作业规程汇总
103工作面运输巷

巫山县晶宝煤业有限公司1103工作面运输巷施工作业规程二O一五年九月会审意见工程名称1103工作面运输巷主持人会审地点晶宝煤业会议室会审时间签字栏矿长采煤队长总工程师掘进队长生产矿长机电队长机电矿长运输队长安全矿长通风队长集体会审意见年月日目录第一章编制概况 (1)第一节概述 (1)第二节依据 (1)第二章煤层赋存特征及地质情况 (2)第一节煤层赋存特征 (2)第二节地质构造 (4)第三节水文地质 (4)第三章巷道布置及支护说明 (6)第一节巷道布置 (6)第二节矿压观察 (7)第三节支护设计 (7)第四节支护工艺 (9)第四章施工方案及施工工艺 (15)第一节施工方案 (15)第二节施工方法 (16)第五章施工辅助系统 (20)第一节装载运输 (20)第二节管线及皮带敷设 (21)第六章生产系统 (21)第一节通风 (21)第二节压风 (24)第三节综合防尘 (24)第四节防灭火 (25)第五节安全监控 (25)第六节供电 (26)第七节排水 (26)第八节运输系统图 (27)第九节照明通讯系统 (27)第七章劳动组织与主要技术经济指标 (27)第一节劳动组织、循环作业图表 (27)第二节循环作业 (28)第三节主要技术经济指标 (28)第八章质量目标及质量保证措施 (29)第九章安全技术措施 (30)第一节掘进施工安全技术措施 (30)第二节一通三防管理 (32)第四节防治水管理 (35)第五节机电管理 (39)第六节特殊措施 (42)第七节其它 (43)第八章安全管理制度 (44)第十章灾害预防及避灾路线 (46)巫山县晶宝煤业有限公司1103工作面运输巷施工作业规程第一章编制概况第一节概述一、巷道名称、位置及相邻关系、巷道用途、断面规格1103工作面运输巷位于K1煤层井田的西北角,与皮带输送机运巷相连,开口位置位于皮带输送机运巷与西五上山交叉口向北14.2m处,设计掘进长度长度为950m,已掘105m,剩余工程量为845m。
运输大巷作业规程

第一章矿井概况第一节概述一、巷道名称:一水平运输大巷二、掘进巷道用途:担负矿井进风、出煤、人员运输任务。
三、巷道设计长度、工程量、坡度及服务年限一水平运输大巷设计长度为732m,坡度3‰,服务年限26.1年。
四、预计开竣工时间本掘进工作面自2013年7月开工,预计2013年9月竣工。
附图l:巷道布置平面图 (附后)。
第二节编写依据1、《矿井兼并重组整合项目初步设计》。
2、《兼并重组整合矿井地质报告》。
3、有关矿压观测资料。
4、《煤矿安全规程》。
5、《煤矿安全质量标准化标准及考核评级办法》。
6、《煤矿井巷工程施工规范》(GB50511-2010)。
7、《煤矿井巷工程质量验收规范》(GB50213-2010)。
8、《煤炭建设工程质量技术资料管理规定与评级办法》(1999年版)。
9、山西省其他有关安全技术规定。
第二章地面相对位置及地质情况第一节地面相对位置及邻近采区开采情况一、井上下对照关系表二、临近采掘情况及对掘进巷道的影响:根据相邻巷道掘进巷道揭露情况及地质报告分析:本区地质构造简单,没有发现断层、陷落柱等构造。
煤层赋存稳定。
三、本矿属于低瓦斯矿井,井田南部边界有原采空区,巷道掘进过程中主要受到水的影响。
四、井底车场东部为运输大巷,运输大巷北部 30m为轨道大巷,运输大巷东部为北轨道巷、北运输巷、北回风巷。
第二节岩层赋存特征一、岩层产状、厚度、结构、岩性及特征运输大巷布置在二叠系下统山西组下部,岩石以粉砂岩、泥岩为主,个别为细粒砂岩;倾角3°——10°,一般为5°;岩层赋存稳定。
二、巷道瓦斯涌出量、瓦斯等级、煤与瓦斯突出倾向、煤层自然发火倾向及发火期、煤尘爆炸性、地温.附图(1-2-1)运输大巷布置在3#煤层底板以下5m的岩层中,瓦斯涌出量较小,但仍需加强管理,防止因裂隙瓦斯涌出导致事故。
经计算矿井生产能力为0.9Mt/a时,矿井绝对瓦斯涌出量为3.85³900000/(330³24³60)=7.29 m3/min,矿井绝对二氧化碳涌出量为2.95³900000/(330³24³60)=5.59 m3/min,根据乡宁县煤炭工业局文件乡宁通字[2011]133号文“关于《山西乡宁焦煤集团毛则渠煤炭有限公司2、3号煤层瓦斯涌出量预测报告》审查的批复”,矿井以0.9Mt/a开采2号煤层时最大相对瓦斯涌出量为 2.64m3/t;最大绝对瓦斯涌出量为4.49m3/min。

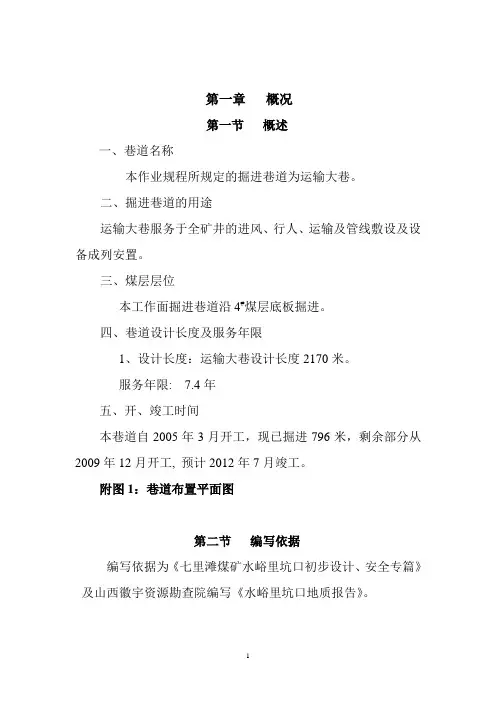

运输大巷作业规程

第一章概况第一节概述一、巷道名称本作业规程所规定的掘进巷道为运输大巷。
二、掘进巷道的用途运输大巷服务于全矿井的进风、行人、运输及管线敷设及设备成列安置。
三、煤层层位本工作面掘进巷道沿4#煤层底板掘进。
四、巷道设计长度及服务年限1、设计长度:运输大巷设计长度2170米。
服务年限: 7.4年五、开、竣工时间本巷道自2005年3月开工,现已掘进796米,剩余部分从2009年12月开工, 预计2012年7月竣工。
附图1:巷道布置平面图第二节编写依据编写依据为《七里滩煤矿水峪里坑口初步设计、安全专篇》及山西徽宇资源勘查院编写《水峪里坑口地质报告》。
第二章地面相对位置及地质情况第一节地面相对位置地面相对位置位于矿井地面工业广场东南部,标高856米,区域内没有水和建、构筑物,所以对工程没有影响。
运输大巷服务于单一煤层(4#煤层)与临近巷道为水平掘进, 附近没有井巷工程对其的影响。
运输大巷在井田内为实体煤掘进, 井田附近没有采空区, 不存在老空积水、瓦斯等对工程的影响。
第二节煤层赋存特征本掘进工作面煤层为二叠系下统山西组4#煤层,顶板岩性多为泥岩、砂质泥岩,少数为砂岩, 底板岩性为泥岩、砂质泥岩。
煤层赋存稳定,厚度在1.75m左右,密度1.35t/m3,煤层倾角为3°—7°,煤层中部含一层夹矸(平均35㎝)结构比较简单,属可采稳定近水平煤层。
根据2008瓦斯等级鉴定,瓦斯绝对涌出量为0.34m3/min,相对涌出量为1.64m3/t,属低瓦斯煤层,煤尘具有爆炸性,煤层自燃倾向性为Ⅱ级,属自燃煤层。
附图2:地层综合柱状图第三节地质构造根据山西徽宇资源勘查院编写《水峪里坑口地质报告》。
预计掘进工作面无大断层,陷落柱等地质变化,对掘进无大影响。
第四节水文地质情况根据本掘进工作面前期开掘时观察,工作面水文地质条件简单,顶板无淋水。
巷道有少量积水(来自各转载点的喷雾洒水和清洗巷道)根据地质资料、地形情况不会发生涌、突水现象。
作业规程(运输大巷)

作业规程(运输大巷)巴依里煤矿掘进工作面作业规程工作面名称:基本建设人:施工负责人:总工程师:主管矿(井)长:核准日期:执行日期:编号:掘202101号北翼运输大巷(取道车场)盾构闫书伟李明凤余小华高思光年月日年月日会审意见一、存有主要问题:二、处理意见:会审单位及人员盖章:年月日-1-作业规程学习和考试记录负责人:表达人:班次:贯彻落实时间出席人员成绩出席人员成绩年月日姓名工种盖章姓名工种盖章班次应到人数实到人数缺席人数缺席人员姓名早班中班晚班-2-作业规程补足自学和考试记录贯彻时间年月日姓名参加人员工种成绩签字姓名参加人员工种成绩签字负责人:传达人;作业规程复查记录作业规程名称施工单位复查时间参加复查人员作业规程名称施工单位复查时间参加复查人员作业规程名称施工单位复查时间参加复查人员-3-目录会审意见…………………………………………………………………………………第一章概况……………………………………………………………………………第一节详述……………………………………………………………………………第二节撰写依据………………………………………………………………………第二章地理十一位z及地质情况…………………………………………………………第一节地面相对十一位z及周边采矿情况………………………………………………第二节煤(岩)层成矿特征…………………………………………………………第三节地质构造………………………………………………………………………第四节水文地质………………………………………………………………………第三章巷道布z及掘进表明…………………………………………………………第一节巷道布z………………………………………………………………………第二节矿压观测………………………………………………………………………第三节掘进设计………………………………………………………………………第四节掘进工艺………………………………………………………………………第四章施工工艺………………………………………………………………………第一节施工方法………………………………………………………………………第二节凿岩(煤)方式………………………………………………………………第三节爆破作业………………………………………………………………………第四节装载与运输……………………………………………………………………第五节管路及轨道铺设………………………………………………………………第六节设备及工具搭载………………………………………………………………第五章生产系统………………………………………………………………………第一节通风……………………………………………………………………………第二节压风……………………………………………………………………………第三节瓦斯避免………………………………………………………………………第四节综合防尘………………………………………………………………………第五节严防救火…………………………………………………………………………第六节安全监控………………………………………………………………………第七节供电……………………………………………………………………………第八节排洪……………………………………………………………………………第九节运输……………………………………………………………………………第十节通信及信号……………………………………………………………………-4-。
运输巷掘进工作面作业规程

运输巷掘进工作面作业规程一、概述运输巷是井巷中的一个重要部分,它连接各个工作面和主井巷,起着运输人员、煤炭及设备的作用。
随着采煤技术的发展,要求运输巷的安全、高效、可靠具备更高的技术含量,运输巷掘进工作面作业规程是为确保安全、高效、质量的运输巷掘进工作而制定的。
二、前置条件1.确认采区安全状态符合采区掘进规程的要求,并经过矿山安全生产监管部门审查同意;2.运输巷参数符合设计要求,各项支护措施到位,巷内通风、照明、通讯设施正常运行;3.运输巷沿线设备、工具、材料全部准备齐全,并保证质量合格;4.专职工作人员被指定为班组长,其他工作人员按分工负责;5.各项人身安全措施到位,个人防护设施满足要求;6.作业区域进行了安全防范评估,评估结论为安全、可行性高。
三、作业流程1.组织人员、设备和材料进入作业区域,进行现场勘察、踏勘;2.根据巷道设计,确定掘进工作面的准确位置、方向和高度;3.进行掘进前的准备工作,包括测量、布置掘进巷道轮廓线、开拓进路等工作;4.进行锤钻爆破掘进作业,保持巷道放样线、悬线及顶线等标志的准确性;5.进行掘进尺数的检查和记录,及时发现巷道质量问题并采取措施解决;6.进行运输巷道的扶正与支护,包括衬砌、补浆灌注、配筋、加固等工程;7.进行巷道通风、沿线照明和通讯设施的检查和维护,保证运输巷道畅通和安全;8.采取对底土和顶板稳定的针对施工技术,如喷射混凝土、钢筋网杀虫、预应力加固等措施,确保巷道质量与安全;9.掘进完毕后,进行清理、疏通和检查,移除垃圾及其他杂物,检查车辆行驶通道是否畅通。
四、安全措施1.工作人员必须在有资质的人员指导下进行掘进工作,按要求戴好安全帽、防尘口罩、防护手套、安全鞋等劳保用品;2.严格遵守作业流程,保证作业质量;3.禁止在巷道内吸烟、明火作业,严禁饮酒入井;4.禁止将非掘进作业所需的人员和设备带进巷道内;5.严格执行巷道掘进起点的保留长度标准,防止不必要的事故发生;6.运输巷道内禁止进行任何形式的娱乐活动;7.避免在巷道内存放杂物,防止巷道滑动或封闭。

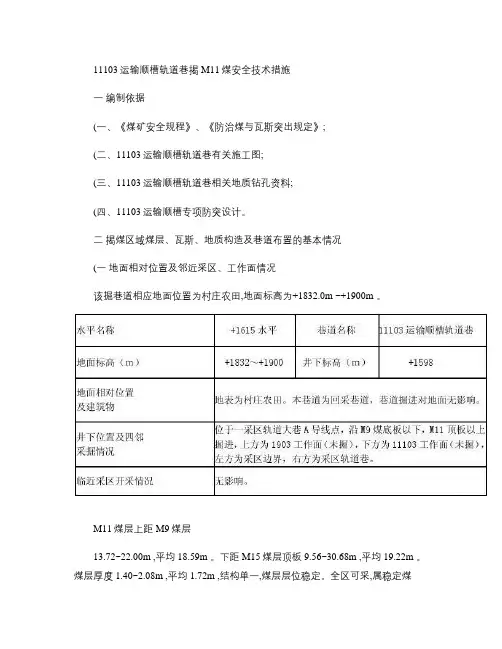

11103运输顺槽轨道巷揭M11煤安全技术措施_图文.

11103运输顺槽轨道巷揭M11煤安全技术措施一编制依据(一、《煤矿安全规程》、《防治煤与瓦斯突出规定》;(二、11103运输顺槽轨道巷有关施工图;(三、11103运输顺槽轨道巷相关地质钻孔资料;(四、11103运输顺槽专项防突设计。
二揭煤区域煤层、瓦斯、地质构造及巷道布置的基本情况(一地面相对位置及邻近采区、工作面情况该掘巷道相应地面位置为村庄农田,地面标高为+1832.0m ~+1900m 。
M11煤层上距M9煤层13.72~22.00m ,平均18.59m 。
下距M15煤层顶板9.56~30.68m ,平均19.22m 。
煤层厚度1.40~2.08m ,平均1.72m ,结构单一,煤层层位稳定。
全区可采,属稳定煤层。
煤层下部常夹一层0.03~0.10m 厚的棕灰色中粗晶高岭石粘土岩(泥岩夹矸。
顶板岩性为粉砂质泥岩,夹薄层~中层状菱铁岩。
底板泥质粉砂岩或粉砂岩。
(三地质情况根据现有水文地质资料分析,水文地质条件简单,掘进巷道顶底板均无强含水层,顶板岩石为泥岩或泥质页岩,不含水,对正常掘进基本没有影响。
影响揭煤的地质情况(1.瓦斯:本矿属煤与瓦斯突出矿井;(2.煤尘:煤尘有爆炸危险性;(3.煤的自燃:有自然发火倾向;(4.地温:地温24℃,未发现地温异常,属地温正常区,无热害地段;5.地压:无明显地压显现。
矿井内主要断层有F5、F5支、F16 、F11、F4、 F6、DF1等7条。
掘进前方地质构造较简单,巷道掘进前方有一轻微向斜构造,对掘进影响不大。
(四瓦斯情况根据煤炭科学研究总院抚顺分院08年为吉克煤矿所作的矿井瓦斯基础参数测定,M11煤层瓦斯基本参数实测值如下:(五巷道布置情况11103运输顺槽从一采区轨道大巷A导线点处开口其方位N153°,先掘11103运输顺槽轨道巷,设计坡度为-20°设计长度52.9m。
落平后在B点以方位N33°平掘11103运输顺槽回风巷,设计施工106.1m后与东翼回风大巷相通。
11503运输巷安全技术措施

毕节市永佳煤矿12503运输顺槽掘进安全技术措施编制:审核:审批:编制日期:二0一二年一月十八日措施会审意见职务会审意见签字日期机电矿长生产矿长安全矿长总工程师矿长1贯彻学习记录贯彻人:贯彻名称:贯彻时间:年月日学习人员签字:212503运输顺槽掘进安全技术措施12503运输巷位于一采区,东起11803运输巷,西止F1断层,北距11803回风巷35米,南距11803运输巷8米。
为确保施工安全,特编制如下安全技术措施:1.开工前,由通风科负责调整通风设施、确保通风系统稳定可靠。
2.机电队负责铺设风水管、接通电源,并安装好风电、瓦斯电闭锁,作好开工前的准备工作。
3.通风线路:进风:主平硐→底部车场→11803运输巷→12503运输巷→施工地点。
回风:施工地点→12503运输巷道→11803运输巷→11803运输巷专用回风巷→回风上山→回风平硐→引风道→地面。
4、巷道开口位置、坡度及方位角:开口位置在11803运输巷专用回风巷开口处往前66米右帮,方位角2410,坡度为5‰进行施工。
5.严格按照设计施工要求和标定的中腰线施工,施工中经常与技术科联系,确保所掘巷道符合设计要求。
6.严格执行“四位一体”防突措施,开始施工前先进行防突考察,并严格执行批掘制度,严禁超掘。
7.加强工程质量管理,严格按巷道设计规格:1)巷道掘进断面:下净宽2.8m,上宽2.2m,净高2.2 m,进行施工。
2)巷道工字钢支护断面:下净宽2.6m,上宽2m,净高2 m,架棚间距为1米进行施工。
3)架设棚子要做到,棚腿正、梁腿接口严实、两腿夹脚一致、撑3杆齐全成直线、帮顶背严实。
8、施工期间及时进行超前支护,施工迎头距支护最后一道工字钢距离不得超过1.6米。
9、认真搞好“敲帮问顶”工作,指定有经验的人员观山望顶,及时找掉危石活矸,防止片落伤人。
10、严格执行“一炮三检查”、“三人联锁放炮”等放炮和瓦斯检查制度,加强瓦斯检查严禁超限作业。
11034运输巷作业规程

水城县鸡场攀枝花煤矿11034运输巷掘进作业规程矿长:叶波技术负责人:陈恨哎生产矿长:赵庆明安全矿长:陈继军施工负责人:王国平编制人:李奎编制日期:2012年6月11日措施会审签字单参加部门签字日期参加部门签字日期会审意见:技术负责人意见:签字:日期:矿长意见:签字:日期:目录第一章工程概况²²²²²²²²²²²²²²²²²²²²1 第二章地面相对位置及地质情况²²²²²²²²²²²²1 第一节地面相对位置及邻近采区开采情况²²²²²²²²²²1 第二节煤层赋存特征及地质构造²²²²²²²²²²²²²²2 第三节水文地质²²²²²²²²²²²²²²²²²²²²²2 第三章巷道布置及支护说明²²²²²²²²²²²²²²2 第一节巷道布置²²²²²²²²²²²²²²²²²²²²²2 第二节支护设计²²²²²²²²²²²²²²²²²²²²²2 第四章施工工艺²²²²²²²²²²²²²²²²²²²²5 第一节施工顺序及施工设备²²²²²²²²²²²²²²²²5 第二节巷道施工方法²²²²²²²²²²²²²²²²²²²5 第六节各工序要求²²²²²²²²²²²²²²²²²²²²9 第五章安全生产系统²²²²²²²²²²²²²²²²²11 第一节运输系统²²²²²²²²²²²²²²²²²²²²11 第二节通风系统²²²²²²²²²²²²²²²²²²²²11 第三节供电系统²²²²²²²²²²²²²²²²²²²²12 第四节供水、防尘系统²²²²²²²²²²²²²²²²²12 第五节排水系统²²²²²²²²²²²²²²²²²²²²13 第六节防灭火系统²²²²²²²²²²²²²²²²²²²13 第七节安全监控系统²²²²²²²²²²²²²²²²²²13 第八节通讯及照明系统²²²²²²²²²²²²²²²²²14 第九节隔爆系统²²²²²²²²²²²²²²²²²²²²14 第十节压风自救系统²²²²²²²²²²²²²²²²²²15 第六章工程质量管理²²²²²²²²²²²²²²²²²16 第一节工作面工程质量管理²²²²²²²²²²²²²²²²16 第二节机电设备管理²²²²²²²²²²²²²²²²²²16 第三节文明生产管理标准²²²²²²²²²²²²²²²²17 第七章劳动组织及主要经济技术指标²²²²²²²²²18 第一节劳动掘进作业方式²²²²²²²²²²²²²²²²18第二节劳动组织²²²²²²²²²²²²²²²²²²²²19 第八章工作面安全技术措施²²²²²²²²²²²²²²19 第一节一般规定²²²²²²²²²²²²²²²²²²²²19 第二节“一通三防”安全技术措施²²²²²²²²²²²²20 第三节机电运输安装管理安全技术措施²²²²²²²²²²21 第四节起吊安全技术措施²²²²²²²²²²²²²²²²25 第五节其它安全技术措施²²²²²²²²²²²²²²²²26 第九章灾害应急措施及避灾路线²²²²²²²²²²²27 第一节自然灾害的预防²²²²²²²²²²²²²²²²²27 第二节灾害应急措施²²²²²²²²²²²²²²²²²²29 第三节避灾路线²²²²²²²²²²²²²²²²²²²²31第一章工程概况一、巷道名称掘进巷道名称为11034运输巷。
最新采区运输巷掘进作业规程(20200629144448)

第一章地质概况一、东区运输巷概况1地面位置:东区运输巷位于工业广场东部,郝家鄢村东部,西部为郝家焉村,南、北、东为黄土高山,掘进工作面范围内无建筑物,地表为黄土高山。
2、井下位置:东区运输巷,位于矿井东采区中部,方位111° 0' 0〃。
西以矿井轨道大巷为界、北为采区回风巷,南为采区轨道巷,东为矿井边界。
二、煤层赋存及顶底板情况1、煤层赋存情况东区运输巷沿5#煤层布置,5#煤层属于二迭系下统山西组。
5#煤层,煤厚平均为4.08m,煤层结构较简单,含0-2层夹矸。
总体较稳定,属全井田可采煤层,煤层无涌水,瓦斯涌出量不大,南北走向,倾向西,倾角8~16 o,煤层属容易自燃煤层,煤尘具有爆炸性。
2、煤层顶底板情况表1.1煤层顶底板情况表三、地质构造东区运输巷沿5#煤层布置,地质构造比较简单,煤层产状成南北走向,倾向西,倾角8----16°。
长度850m。
无断层等其它构造。
四、水文地质情况东区运输巷水文地质比较简单,由于5#煤层老顶为砂泥岩互层上部为0.5m 细砂岩含水,水量不大,掘进过程中,个别地段有少量的顶板滴水或涌水,水量均不大于5m3/h; 5#煤层底板往下10.34m,是泥质石灰岩含水,但水量不大于10m3/ h。
对东区运输巷掘进不会造成很大影响。
五、煤尘、瓦斯情况该煤层属不易自燃煤层,根据邻近矿井生产资料,煤尘具有爆炸性,建议工作面在掘进过程中,加强通风、防尘工作,防止事故发生。
六、地温情况东区运输巷平均地温梯度1C /100m;地热增深100m,升温「C,属地温正常区。
第二章工程概况东区运输巷是矿井生产的开拓巷道,沿5#煤层底板布置工程量:850m。
为东采区生产做准备,与采区轨道巷、回风巷配套形成东采区生产系统。
一、巷道布置东区运输巷以111o0' 0〃方位角掘进。
二、巷道用途东区运输巷:为东采区生产各个综采工作面进风、运煤、行人、运送设备、供电等。
三、工程施工安排东区运输巷由综掘队施工,工程量为850m,月计划进尺360m,预计3个月完成。
最新11503运输顺槽规程

芦则沟矿井掘进作业规程编号:掘1511/JJ/5号工作面名称:11503运输顺槽矿长:朱凤武负责人:冀瑞锋编制人:张毅编制日期:2015年11月14日第一章概况第一节概述一、巷道名称11503运输顺槽。
二、巷道用途为满足11503工作面运输、行人、存放车辆、运料及管线布置。
三、巷道设计长度和服务年限服务年限:五个月四、巷道坡度11503运输顺槽开口段前20米底板坡度为+3‰,顶板沿V#煤层老顶向前掘进(巷道最高处达3.8米),当V#煤层直接顶变厚时,根据现场实际情况,巷道底板为坡度为+3‰,顶板沿V#煤层直接顶掘进。
五、预计开竣工时间本掘进工作面自2015年11月17日开工,预计2016年4月17日完工。
附:巷道平面布置图第二节编写依据一、地质说明书。
地质说明书名称为《11503运输顺槽地质说明书》。
二、其它技术规范:1、《煤矿安全规程》(2011版)2、《煤矿作业规程编制指南》(2005版)3、依据煤矿法律、法规的有关规定4、《煤矿工人安全技术操作规程指南》5、《煤矿安全监察条例》第二章地质概况第一节、周围情况和地面相对位置该工作面位置于该井田的中西部,该工作面北部为矿井的西阶段运输巷;其南部、西部为原生煤层未采区;东部为11503回风顺槽;该工作面相对地面多为黄土覆盖,程丘陵及山沟地带,地面相对标高+994.558m —+998.513m,该工作面地表无任何建筑及其他设施。
第二节、煤层、顶底板及水文情况1、煤层:该工作面掘进的煤层产生于瓦窑堡组第四岩性段(T3W4),该岩性段在区内厚度一般为40--50m,其岩性大部为砂岩和粉砂岩。
赋煤两层,该工作面施工煤层为V号煤,厚度0.55---0.6m,平均厚度0.57m.其倾向长2000m、倾角一般为1°—3°、局部由于沉积基底不平倾角5°2、顶底板:a、伪顶:黑色炭质页岩,厚度0.10---0.20m,局部为0.25m,为泥炭质皎洁,易脱落。
最新10#运输大巷作业规程标准版)

第一章编制概况第一节概述一、巷道名称本《作业规程》适用于10#运输大巷掘进工作面作业。
二、目的及用途掘进的目的:形成10#煤运输系统。
掘进的用途:用于10#煤层的主运输。
三、巷道设计长度及服务年限1、设计工程量及掘进层位设计工程量912m(平距),煤层倾角3°—5°;工作面沿煤层底板掘进。
2、服务年限:39.5年四、预计开工竣工时间本巷道预计开工时间2012年12月上旬,预计2014年5月上旬竣工。
附图1:10#运输大巷平面布置图第二节编制依据1、依照新版《煤矿安全规程》、《操作规程》、《矿山井巷工程施工及验收规范》、《煤矿安全质量标准化标准及考核评级办法》、《山西中阳张子山煤业有限公司120万吨初步设计》、《山西中阳张子山煤业有限公司地质报告书》、《山西中阳张子山煤业有限公司瓦斯涌出预测报告》《10#运输大巷地质说明书》(2012年11月1号批准)等进行编制。
二、矿压资料第二章地面相对位置及地质情况第一节工作面相对位置一、相对位置井上位置:地面相对位置位于矿区东侧山体,地表为农田、村庄。
井下位置:待掘巷道位于井田南部,北接10#措施巷,南接10#集中回风巷,东为已贯通的10#回风大巷,西为正在开拓的10#轨道大巷,巷道底板标高+833m— +905m。
二、井上下对照关系表-1 井上、下对照关系情况表附图2:10#运输大巷井上、下对照图附图3:10#运输大巷煤层底板等高线预测图第二节煤(岩)层赋存特征一、煤(岩)层产状、厚度、结构、坚固性系数、层间距10#运输大巷大巷,位于10#煤层,根据实际揭露,10号煤为瘦煤颜色为黑色、黑灰色、条痕为褐黑色,玻璃光泽,内生裂隙不发育,断口呈参差状、不规则状,硬度中等,一般为2—3,上距6号煤层37m,煤层厚5.59~6.73m,平均6.38m。
结构复杂,含夹矸2~5层,夹矸厚度为0.05~0.67m。
煤层顶板为细粒砂岩或砂质泥岩,局部为泥岩,裂隙不发育,岩心完整。
11103轨道巷单轨吊运行措施5

附:安全风险评价报告档案编号:4-翟镇煤矿11103轨道巷、运输巷单轨吊机车、充电峒室,单轨吊司机操作运行,单轨吊机车、充电峒室设备日常检查维修施工安全技术措施及单轨吊机车运行相关规定作业地点名称:11103轨道巷、运输巷编制人:曲刚区队长:李新海施工单位:机电二区编制日期:2008年9月04日执行日期:2008年9月06日一、施工项目:1、单轨吊机车司机操作运行一般规定及操作要求2、单轨吊机车日常检查、维修3、单轨吊机车充电峒室设备日常检查、维修4、单轨吊机车处理拧轨、复轨施工安全技术措施5、单轨吊机车在各地点运行相关规定二、施工地点:11103轨道巷、11103运输巷、11103轨道巷单轨吊充电峒室、后一运输下山三、施工时间:2008年9月6日至2008年11月30日四、施工劳动组织:施工总负责人:李新海安全负责人:当班班长参加人员:当班司机、当班维修工五、单轨吊司机一般规定及操作要求:(一)、一般规定:1、单轨吊司机必须必须经过专门技术培训,经考试合格持有效合格证上岗作业。
2、单轨吊司机必须熟悉掌握本业务有关应知应会知识及安全操作规范,确保安全运行。
3、杜绝任何违章指挥,杜绝违章作业。
(二)、一般要求:1、单轨吊司机必须熟悉掌握本设备的性能、结构、原理,并应会一般的维修,保养和故障处理,严格执行好设备点检制度并要在现场落实好。
2、熟悉有关安全规程,能准确使用信号,通讯设施,有一定的应变能力。
3、单轨吊司机要现场交接班,交方应向接方简述上班机车运行及故障情况,查阅机车运行记录等,交接双方要在交接薄上签字。
4、接班前要清扫卫生,清除设备上的灰尘、杂物。
5、了解上班机车运行情况,听取司机介绍机车故障要点,判断机车的故障部位。
6、由当班司机负责将机车开到指定的检修位置,停车待修。
7、接班司机接班后,进行各项动态测试,找出故障环节。
8、发现机车出现故障,针对故障层层分解,找出导致事故的直接原因。
据故障部件和损坏程度做出检修或更换的决定。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
11103运输巷作业规程编号:2014- 01单位:新田煤矿贵州丰鑫源矿业有限公司盘县柏果镇新田煤矿11103运输巷掘进作业规程编制人:审核人:编制日期:2014年9月22日目录第一章工程概况 0第一节概况 0第二节编写依据 0第二章地面位置及地质情况 (1)第一节地面相对位置及邻近采面开采情况 (1)第二节煤(岩)赋存特征 (1)第二节地质构造 (2)第三节水文地质 (2)第三章巷道布置及支护说明 (3)第一节巷道布置 (3)第二节支护设计 (3)第三节支护工艺 (6)第四章施工工艺 (7)第一节施工方法 (7)第二节掘进方式 (7)第三节爆破作业 (8)第四节装载与运输 (9)第五节管线铺设 (10)第六节设备及工具配备 (10)第五章生产系统 (11)第一节通风 (11)第二节压风 (12)第三节供水 (13)第四节供电 (13)第五节排水 (13)第六节运输 (13)第七节安全监测系统 (14)第八节综合防尘 (15)第九节通讯和信号 (16)第六章劳动组织与主要技术经济指标 (17)第一节劳动组织 (17)第二节作业循环方式 (18)第三节主要技术经济指标 (19)第七章安全技术措施 (19)第一节一通三防 (19)第二节防突管理 (24)第三节防治水管理 (30)第四节爆破管理 (32)第五节支护 (39)第六节工程质量及顶板管理 (42)第七节过断层、围岩破碎带 (43)第八节机电 (44)第九节运输 (46)第十节防灭火措施 (60)第十一节其他 (61)第八章避灾路线及灾害应急措施 (63)第九章救援预案及事故案例 (64)附:火灾事故应急救援预案 (64)附:冒顶事故应急救援预案 (66)附图:11103运输巷设计平面图支护断面图炮眼布置图放炮设岗图临时支护图支护平面图开口岔口支护图装药结构示意图工艺流程图探放水设计图通风系统图避灾线路图瓦斯传感器布置图通信系统图运输路线图供水管路图钻孔布置图区域消突验证钻孔布置图供电系统图第一章工程概况第一节概况一、工程概况1、巷道名称:11103运输巷。
2、掘进用途:回采巷道。
3、巷道掘进长度:设计巷道总长224m。
(详见采掘工程平面图)4、巷道开口位置:开口位置在1460回风石门三段(测点Y8点)往后61m 处;本工作面于2013年12月23日开工掘进30m,之后构筑密闭,现经矿部决定启封密闭后继续掘进(具体位置见工程平面图)5、掘进方式:炮掘。
6、运输方式:刮板输送机和胶带输送机。
7、供风方式:采用FBDNO.6.0(2×15Kw)的局部通风机正压供风。
8、支护方式:锚杆+钢筋网+锚索梯形巷道进行支护。
9、巷道断面:下宽3m、上帮高2.756m、下帮高1.647m、中高2.2m,断面6.74m2,锚杆间距0.7m;排距0.7m,锚索排距4m。
10、劳动组织:采用“三八”制循环作业。
二、巷道设计参数巷道设计断面:11103运输巷采用锚杆+钢筋网+锚索梯形断面支护,下宽3m、上帮高2.756m、下帮高1.647m、中高2.2m,断面6.74m2,锚杆间距0.7m;排距0.7m,锚索排距4m。
方位角161°,沿10号煤层顶板掘进;在巷道右帮施工一断面为300×300 mm的毛水沟(详见巷道支护断面图)。
第二节编写依据1、《新田煤矿矿井防灭火管理规定》。
2、《新田煤矿矿井生产技术管理若干规定》。
3、《新田煤矿特殊工种安全操作规程》。
4、《新田煤矿技术管理制度》。
5、《新田煤矿顶板管理制度》。
6、《煤矿质量标准化标准及考核评级办法(试行)》。
7、《贵州省煤矿安全质量标准化标准及考核评级办法(试行)》。
8、《煤矿防治水规定》。
9、《防治煤与瓦斯突出的规定》。
10、《煤与瓦斯突出危险性文件规定》11、《瓦斯等级鉴定文件》12、《煤层自燃倾向性鉴定文件》13、《地质勘探报告》10、其它国家相关法律法规。
第二章地面位置及地质情况第一节地面相对位置及邻近采面开采情况地面相对位置及邻近采面开采情况见表1表1 井上下对照关系情况表第二节煤(岩)赋存特征煤岩层赋存特征见表2、表3。
表2 煤层特征表表3 煤层顶底板情况表第二节地质构造10号煤层:距地表垂深:180m。
10号煤层顶板为粉砂质泥岩,底板为粘土岩,顶底板较稳定。
掘进期间按照“预测预报,有掘必探,先探后掘,先治后采”原则执行,采用物探后再施工钻探验证探明前方地质构造情况。
第三节水文地质根据老矿井提供资料显示,无开采历史详细记录,水文地质中等,但在掘进过程中必须对工作面采取“预测预报,有掘必探,先探后掘,先治后采”打长钻的方法进行循环作业。
探明掘进工作面前方积水情况后方能掘进。
第三章巷道布置及支护说明第一节巷道布置11103运输巷开口位置在1460回风石门三段(测点Y8点)往后61m处,采用锚杆+钢筋网+锚索进行支护,梯形断面下宽3m、上帮高2.756m、下帮高1.647m、中高2.2m,断面6.74m2,锚杆间距0.7m;排距0.7m,锚索排距4m,方位角161°,沿10号煤层顶板掘进,设计工程量224m;并在巷道右帮施工300×300 mm的毛水沟。
详见附图:11103运输巷工程设计平面图。
第二节支护设计一、巷道断面1、11103运输巷设计断面为梯形断面,下宽3m、上帮高2.756m、下帮高1.647m、中高2.2m,断面6.74m2,并在巷道右下帮施工一断面为300×300 mm 的毛水沟。
2、采用锚杆+钢筋网+锚索梯形巷道支护,巷道开口条件已经形成,可以直接开始进行正常掘进工作。
二、支护材料1.锚杆长度为2m,直径φ为20mm。
2.钢筋网采用φ6圆钢焊接,规格2000×1000mm,网孔规格100×100mm。
3.锚索长度为6.3m,直径φ21mm。
三、支护参数:(一)采用类比法合理选择支护参数根据工作面附近钻孔柱状资料以及揭露部分分析,巷道10m范围内顶板为粉砂质泥岩,底板为粘土岩,顶底板较稳定,适合锚网支护。
将锚杆悬吊于巷道顶板岩层中,需用高强锚索做辅助支护。
(二)采用计算法校核支护参数1、顶锚杆通过悬吊作用,帮锚杆通过加固帮体作用,达到支护效果的条件,应满足:L ≥L 1+L 2+L 3L=L1+L2+L3=70+1100+800=1970mm 式中:L ——锚杆总长,m ;L1——外露长度 (顶锚杆取0.07 m ,帮锚杆取0.15 m)L2——杆悬吊长度(顶锚杆取免压拱高b ,帮锚杆取帮破碎深度c ) L3——锚固长度: 锚杆取0.8 m其中:L1=W 钢带厚度+铁垫板厚+螺母厚度+外露30 =10+10+20+30 =70mm铁垫板的规格尺寸:长×宽×厚=140×140×10mm 普氏免压拱高:b=[B/2+Htan (45°-ω帮/2)]/ ƒ顶 式中 B 、H ——巷道掘进跨度和高度,B=3m ,H=2.4 m ;ƒ顶——顶板岩石普氏硬度,ƒ顶取2;ω帮——两帮围岩的内摩擦角,ω帮取70°34〞(查表得)。
b=[3000/2+2400×tan (45°-71°34〞/2)]/2=1100mm c=2400×tan(45°-71°34〞/2)=200mm 或b=kH=k B/2 ƒ顶=2×3/(2×3) =1000mm 式中 安全系数k ,取k=2 , 巷道掘进跨度B=3m,顶板岩石普氏硬度,ƒ顶取3 依据上述公式计算得出:顶锚杆长L 顶=2000 mm ≥1970 mm; 帮锚杆长L 帮=2000 mm ≥1300mm 。
所选锚杆长度均能满足计算要求。
2、按锚杆所能悬吊的重量校核锚杆的间排距:每根锚杆悬吊岩体重量G=rL 2a 2,锚杆锚固力Q 应能承担G 的重量。
为安全起见,再考虑安全系数k ,取k=2。
kG<Qa<(Q/krL 2)1/2所选锚杆的锚固力Q ≥70kN ,计算得a<1.2m 。
因此,间、排距参数能满足计算结果。
3、锚杆直径的确定锚杆直径 d=1.13t Qσ=1.13520120070⨯=13.8mm 取d=20mm 能满足要求。
σt —杆体抗拉强度,MP a 查表得σt =520 MP aQ —锚杆的锚固力,70 kN 。
按杆体承载力与锚固力等强度的原则,根据锚杆的锚固力和锚杆杆体承载力计算, 考虑一定的安全系数,锚杆直径确定为20毫米的Ⅱ级16锰钢料。
4、锚杆排间距的确定 锚杆间距 a=2krlQ =156.21270⨯⨯=1.2m取锚杆间排距0.8米能满足要求。
r —岩体重量,kN/m 3k —安全系数,一般取1.5~2 通常a=bL 2—巷道顶板岩体破碎带高度,m Q —锚杆的锚固力,70 kN 。
按单体锚杆悬吊作用计算,考虑杆体的抗拉强度、岩体容重、安全系数、巷道顶板岩体破碎带高度以及锚杆杆体的直径,锚杆的排间距确定为800毫米。
5、悬吊理论校核锚索间距:根据地质钻孔柱状分析,直接顶位砂质炭质泥岩。
为防止巷道顶板岩层发生大面积整体跨落,用Φ15.24mm 、L=5000mm 的钢绞线,将锚杆加固的“组合梁”整体悬吊于坚硬岩层中,校核锚索间距,冒落方式按最严重的冒落高度大于锚杆长度的整体冒落考虑。
此时,靠巷道两帮的角锚杆和锚索一起发挥悬吊作用,在忽略岩体粘结力和内摩擦力的条件下,取垂直方向力的平衡,可用下式计算锚索间距。
L=nF 2/[BHr -(2F 1sin θ)/L 1] 锚索间距、长度的确定: 巷道最大冒落宽度B=3m 岩体容量:r =21.56KN/m 3 锚杆排距:L 1=0.8m锚杆锚固力:F 1=70KN H —最严重冒落高度取3.4m 锚索载力极限:F 2=230KN角锚杆与巷道顶板夹角θ=75° 锚索排距n=1锚索间距L=nF 2/[ BHr -(2F 1sin θ)/L 1]=1×230/[3×3.4×21.56-(2×70×sin75°)/0.8] =4.6m通过计算锚索间距取4.6米。
锚索长度=1m+3.4m=4.4m 通过计算锚索长度取5米,我矿现有锚索长度为6.3米,满足要求。
第三节支护工艺一、临时支护爆破找掉彻底后,锚杆垫板位置采用2根6m长的9#工字钢配合大链吊挂在锚杆上作临时支护,工字钢上面铺设3块大板。
大板长度每块长为2.4m,宽为200mm,厚为500mm以作为临时支护和前探支护抵迎头。
(见临时支护图)二、永久支护工艺及要求1、采用锚网(索)支护时,网片搭接必须符合要求,搭接100mm以上的重合区域,用锚锚盘固定搭接处网片紧贴岩面。
