光纤激光打标机手册

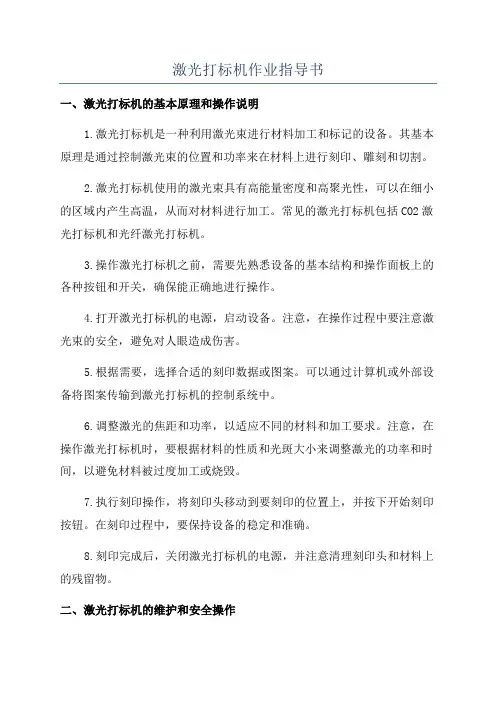

激光打标机作业指导书
激光打标机作业指导书一、激光打标机的基本原理和操作说明1.激光打标机是一种利用激光束进行材料加工和标记的设备。
其基本原理是通过控制激光束的位置和功率来在材料上进行刻印、雕刻和切割。
2.激光打标机使用的激光束具有高能量密度和高聚光性，可以在细小的区域内产生高温，从而对材料进行加工。
常见的激光打标机包括CO2激光打标机和光纤激光打标机。
3.操作激光打标机之前，需要先熟悉设备的基本结构和操作面板上的各种按钮和开关，确保能正确地进行操作。
4.打开激光打标机的电源，启动设备。
注意，在操作过程中要注意激光束的安全，避免对人眼造成伤害。
5.根据需要，选择合适的刻印数据或图案。
可以通过计算机或外部设备将图案传输到激光打标机的控制系统中。
6.调整激光的焦距和功率，以适应不同的材料和加工要求。
注意，在操作激光打标机时，要根据材料的性质和光斑大小来调整激光的功率和时间，以避免材料被过度加工或烧毁。
7.执行刻印操作，将刻印头移动到要刻印的位置上，并按下开始刻印按钮。
在刻印过程中，要保持设备的稳定和准确。
8.刻印完成后，关闭激光打标机的电源，并注意清理刻印头和材料上的残留物。
二、激光打标机的维护和安全操作1.定期对激光打标机进行维护和保养，以确保设备的正常运行和寿命。
定期清理设备内部的灰尘和杂质，检查激光器和驱动电路的工作状态，及时更换损坏或老化的零件和部件。
2.在使用激光打标机时，要注意安全操作。
避免直接注视激光束，以免对眼睛造成伤害。
在操作和维护设备时，要戴上适当的防护眼镜和手套，注意防护措施。
3.在设备运行时，要保持设备周围的工作环境整洁和干燥，避免灰尘和水汽进入设备内部。
4.长时间不使用激光打标机时，应将设备断电，并注意保持设备的干燥和防尘。
5.定期检查激光打标机的电源线和接线是否正常，避免因电源故障造成设备损坏或人身伤害。
三、激光打标机的应用范围和注意事项1.激光打标机广泛应用于电子、仪器仪表、通讯、汽车、医疗器械、五金制品、首饰、塑料制品、陶瓷制品等领域。

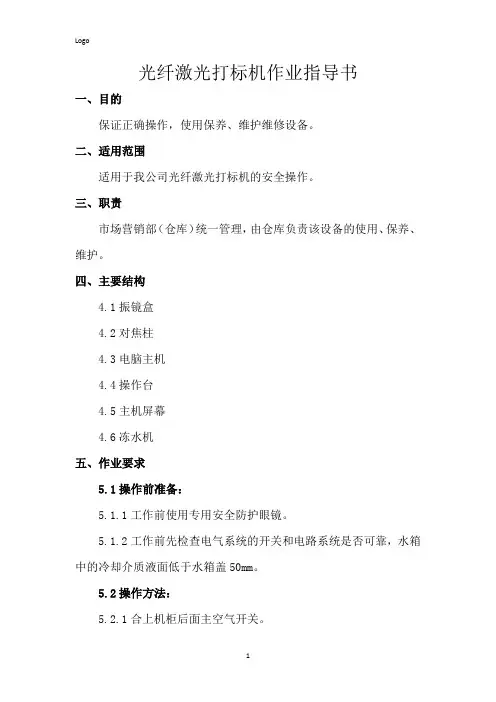

光纤激光打标机作业指导书
光纤激光打标机作业指导书一、目的保证正确操作，使用保养、维护维修设备。
二、适用范围适用于我公司光纤激光打标机的安全操作。
三、职责市场营销部（仓库）统一管理，由仓库负责该设备的使用、保养、维护。
四、主要结构4.1振镜盒4.2对焦柱4.3电脑主机4.4操作台4.5主机屏幕4.6冻水机五、作业要求5.1操作前准备：5.1.1工作前使用专用安全防护眼镜。
5.1.2工作前先检查电气系统的开关和电路系统是否可靠，水箱中的冷却介质液面低于水箱盖50mm。
5.2操作方法：5.2.1合上机柜后面主空气开关。
5.2.2插入钥匙，顺时针转90度。
5.2.3按下水泵接通。
5.2.4合上激光电源空气开关5-10秒后自动点亮氪灯，电流显示7.5A左右。
5.2.5依次打开扫描，声光，指示按钮。
5.2.6调整旋转，改变输出氨灯电流大小，（电源内部设置电流在7-25A）超过33A。
关掉IGBT,超过40A切断主续电器。
5.2.7打开计算机，进入WINDOWS操作系统，打开激光标记软件，设置合适参数后，进行激光打标工作。
5.2.8打标工作完成后依次关闭指示，声光扫描，计算机，激光电源开关。
5.2.9最后等待1分钟关闭水泵开关，然后拉下空气开关。
断开整机供电。
5.3操作注意事项：5.3.1激光水冷却系统开机3分钟之后才开激光电源。
5.3.2待激光水冷系统压缩机停此后，才可关断激光水冷电源。
5.3.3激光器系统为冷却方式，激光电源为风冷却方式，若冷却系统故障，请勿开机工作。
5.3.4内循环冷却水，新设备每月换一次水，使用半年后可以两个月换一次。
5.3.5设备工作时，电路呈高压大电流状态，非专业人员请勿开机维护，以免发生触电事故，电源和激光器应接地良好。
5.3.6本机出现故障，如漏水，拉电弧保险，激光器有异常响声等，应立即切断电源。
5.3.7当过电压过电流保护指示灯亮时应立即关机。
5.3.8本机不适合在易燃易爆的场合使用，不要在有挥发性溶剂如：酒精，汽油，等场合使用。
光纤激光打标机操作规程
光纤激光打标机操作规程《光纤激光打标机操作规程》一、概述光纤激光打标机是一种利用光纤激光器将能量转换为激光束，通过调控激光束的强弱和位置，对材料进行刻印、雕刻、打标等加工工艺的设备。
为了保障操作人员的安全及设备的正常运行，制定本操作规程。
二、操作准备1. 操作人员应穿着合适的工作服，戴好防护眼镜和手套，确保个人安全。
2. 在打标机周围设置明显的警示标志，以保证他人在操作过程中远离设备。
3. 确保打标机周围环境整洁，杂物清除。
三、设备操作1. 打开电源开关，确保设备供电正常。
2. 检查设备工作状态，包括光路联通、电源运行状态等，确保一切正常后方可进行下一步操作。
3. 将需要打标的材料放置于标刻台上，调整好位置和角度。
4. 根据要求调整设备参数，包括激光光束强度、标刻速度、字体大小等。
5. 启动设备，开始进行打标操作。
6. 操作过程中，如需调整设备参数或中途暂停，应先停止打标操作，并确保激光束完全消失后进行调整或操作。
四、安全事项1. 在操作过程中，严禁将手指、手臂等身体部位直接放入激光束范围内。
2. 长时间操作前，应确保设备工作正常，避免激光打标机出现故障而引发安全事故。
3. 激光束有一定的烧伤能力，所以不要将激光束直接照射到人体或易燃物体上。
4. 在操作过程中，如发现任何异常情况和设备故障，应立即停止操作，并及时报告维修人员处理。
5. 操作完成后，关闭电源开关，确保设备断电。
五、设备维护1. 定期对设备进行清洁，保持设备的外部和光路的清洁度。
2. 检查设备电源线、联接线等是否正常，如发现损坏或老化现象，应及时更换。
3. 定期对光纤激光器及相关部件进行维护保养，使用适当的清洗剂清洁设备内部。
4. 如需维修或更换设备零部件，应由专业人员进行操作，以免损坏设备。
六、操作规程守则1. 操作人员应严格按照操作规程进行操作，不得擅自更改设备参数或程序。
2. 操作人员应接受相关培训，了解设备的基本原理、操作方法和安全事项。
光纤用户操作手册1
用户操作手册
产品名称：光纤激光打标机
产品型号：MFP-DD20
设备开机顺序
第一步，开启总电源
将空开向上扳起此状态为开启设备电源第二步，旋转钥匙开关
将钥匙开关逆时针90度旋转
第三步，启动工控机
打开工控机面板启动工控机第四步，开启扫描振镜电源及激光电源
按下扫描振镜和激光按钮，绿灯亮即为开启状态
第五步，调整工作台高度
软件操作步骤
第一步，双击桌面上的博凌激光信息标记系统图标
第二步，下图即为博凌激光信息标记系统的主界面
第三步，打开激光标记文件
鼠标左键单击按钮来打开激光标记文件，如下图所示
第四步，标记内容
鼠标左键单击按钮，或按F2键进行激光标刻。
光纤激光打标机作业指导书
设 备 操 作 指 导 书Power On Enterprise编制人审核批准代号数量序号数量序号数量①①②②③③标记确认承认序号数量①②③作业编号01编制日期2015/3/17作业加工图作业顺序及重点管理机型光纤激光打标机线别包装线何源盛作业名称通用版本 3.0注;关机，则顺序为5.4.3.2.1。
二：操作步骤1.双击打开桌面快捷键 进入打标机操作界面.如：（图.1）2.从打标操作界面左上角.点击文件.选择文件E盘.根据订单料号打 开打标文件即可.3.调整激光焦点.产品打标平面到激光头部焦点的距离为225mm.一：开关机顺序1.总电源开关2.启动电脑开关3.激光器开关4.振镜开关5.红光开关注意轻拿轻放.4.非常重要：从主控制箱至扫描头之间有一根光钎，不要猛拔或折弯.4.激光焦点调整完成后即可进行打标.打完标进行确认首件.首件确 认无误.方可批量生产。
三：注意事项1.严格按照以上规定的（开机).(关机)顺序进行开关机。
2.本设备激光波长为1064，不可见光，避免眼睛及皮肤直接接触。
3.本设备安装调试后.要尽量避免移动，如必须小范围移动，要避免震动.名称料号①使用辅助材使用治具&夹具使用测试仪名称序号名称型号名称型号③②使用生产工具变更日期变更内容实施LOT&批号名称规格/型号自动 目录左边 右边结束开关 图：11.总电源开关指示灯3.激光器开关4.振镜开关5.红光开关图：2图：32.启动电脑开关高度225mm表单编号：DA-QR-EN02-005版本：1.0。

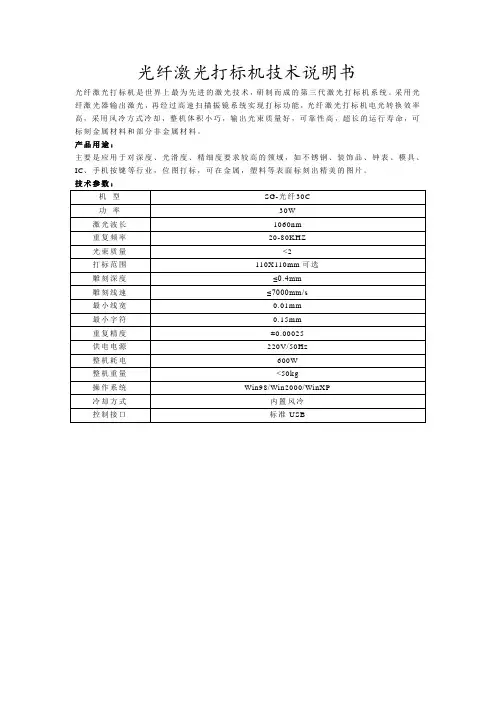

光纤激光打标机技术说明书
光纤激光打标机技术说明书
光纤激光打标机是世界上最为先进的激光技术，研制而成的第三代激光打标机系统。
采用光纤激光器输出激光，再经过高速扫描振镜系统实现打标功能，光纤激光打标机电光转换效率高，采用风冷方式冷却，整机体积小巧，输出光束质量好，可靠性高，超长的运行寿命，可标刻金属材料和部分非金属材料。
产品用途：
主要是应用于对深度、光滑度、精细度要求较高的领域，如不锈钢、装饰品、钟表、模具、IC、手机按键等行业，位图打标，可在金属，塑料等表面标刻出精美的图片。
技术参数：。
烟台飞扬激光光纤激光打标机说明书样本
烟台飞扬激光光纤激光打标机使用说明书目录第一章: 简介第二章: 设备操作安全防护第三章: 设备技术参数与适用环境3.1设备技术参数3.2设备适用环境第四章: 激光标记原理介绍4.1激光理论概述4.2激光器简介4.3激光标记机简介第五章: 设备系统说明第六章: 设备安装及调试6.1设备的安装及定位要求.6.2开箱及检查6.3设备安装第七章: 维护及保养7.1维护时注意事项7.2常见故障及排除方法第一章概述1.1 激光标记机理激光具有高亮度、高方向性、高单色性和高相干性, 是普通照明光源所无法比拟的。
激光束经过聚焦后, 在焦点处可产生数千度乃至上万度的高温, 使其可能加工几乎所有的材料。
激光打标是用激光束在各种不同的物质表面刻上永久性的标记。
打标的效应是经过表层物质的蒸发露出深层物质, 或者是经过光能作用导致表层物质的化学物理变化而”刻”出痕迹, 显示出所需刻蚀的图形、文字。
1.2 激光标记特点1) 可对多种金属、非金属材料进行加工, 特别对高硬度、高熔点、脆性材料进行标记更显优势。
2) 属于非接触加工、不损坏产品, 无刀具磨损, 标记质量好。
3) 激光束细, 加工材料消耗很小, 加工热影响区小。
4) 加工效率高, 采用计算机控制, 易于实现自动化。
1.3产品概述FYPL10/20W光纤激光打标机是集激光、计算机、自动控制、精密机械技术为一体的高科技产品。
该打标机采用高性能进口数字振镜扫描系统方式, 速度快、精度高、能长时间工作。
能在大多数金属材料及部分非金属材料如: 硅、橡胶、环氧、陶瓷、大理石等材料进行刻写或制作难以仿制的永久性防伪标记。
FYPL10/20W光纤激光打标机激光光学模式好( M2 < 2) , 设备体积小, 工作稳定可靠, 免维护, 无需水冷系统, 设备电光转换效率高, 能耗低; 标记质量好; 激光功率和频率计算机控制, 易于实现标记自动化。
烟台飞扬激光提供基于Windows平台下的专用打标软件。
光纤激光打标机说明书
SD-20A 光纤激光打标机使用说明书安装、使用产品前请阅读使用说明感谢您使用珊达科技公司光纤激光打标机!请在使用光纤激光打标机前仔阅读此说明书!第一章概述1.1光纤激光打标机简介激光打标机是利用激光束在各种物质表面打印上永久的标记。
激光打标机的效应主要是：1、通过激光光能对目标物质表层的蒸发而露出物质深层；2、通过激光光能导致表层物质的化学物理变化而"刻"出所需图案文字；3、通过激光光能烧掉部分物质，从而显出所需刻蚀的图案、文字。
光纤激光打标机主要由：光纤激光器、振镜（打标头）、软件控制板卡、工控电脑、机箱机柜、放工件的水平台等组成。
1.2光纤激光打标机工作原理是利用光纤激光器产生激光并用光纤导出激光然后配合光学高速扫描振镜进行工件标记的，其核心部件为光纤激光器。
光纤激光器采用掺稀土元素的光纤作为增益介质。
由于光纤激光器中光纤纤芯很细，在泵浦光的作用下光纤极易形成高功率密度，造成激光工作物质的激光能级“粒子数反转”。
因此，当适当加入正反馈回路构成谐振腔便可形成激光振荡。
另外由于光纤基质具有很宽的荧光谱，因此，光纤激光器一般都做成可调谐的（既其波长在一定围可以调节），在打标时可以标记出几种颜色（对应材质）。
1.3特点如下：1.SD-20A光纤激光打标机采用光纤激光器，寿命可达10万小时，性能优越世界排名靠前。
光束质量高，为基模（TEM00）输出，聚焦光斑直径不到20um。
发散角是半导体泵浦激光器的1/4。
单线条更细，特别适用于精细、精密打标。
2.体积小，耗电量小，整机耗电不到500W；置风冷冷却方式，抛弃了笨重的水冷机组，占地面积更小，安装更简便，真正做到了节能和便携。
3.电光转换效率高，简单易用，无须光学调整或维护，结构紧凑，系统集成度高，故障少。
4.无需进行任何维护，使用寿命长，适用于恶劣环境工作。
5.加工速度快，是传统打标机的2-3倍，光学扫描振镜，激光重复频率高，高速无畸变。
激光打标机设备操作说明书
设备操作说明书
第 1 页共3页设备名称激光打标机设备功能激光雕刻﹑打标文件编号
设备型号YAG/M50 厂商版本
振鏡驅動器指示(未打開燈亮﹐打開燈滅)
Q驅動器報警指示
水溫報警指示
水壓報警指示
缺相報警指示
氪燈點燃指示
系統鑰匙開關
急停開關
振鏡開關
主控箱啟動開關
電流數顯表
激光電源停止開關
電流調節旋鈕
激光電源啟動開關
自動空氣開關
Q驅動器開關
1. 操作规范(硬件)﹕
1.1 开机程序
1.1.1接通外供电源3ψ380V。
1.1.2 用系统钥匙打开计算器主机门﹐打开主机电源和显示器电源进入HAN’SLASER
打标软件系统并空打标一次。
1.1.3激活主电源﹕将系统钥匙插入主控箱右上角处的钥匙插孔﹐顺时针旋动钥匙开关并按下激活
开关﹐可听到机器内部有电磁继电器触点吸合的声音及冷水机水泵旋转的声音并看到冷水机显示屏显示当前温度。
此时主控柜上的各报警灯和指示灯只有Scan Driver Alarm(振镜驱动器指示)灯亮。
激光打标机说明书(内部绝密资料)
激光打标机说明书(内部绝密资料)激光打标机DH-DPSS-50W使用说明书目录激光打标机DH-DPSS-50W (1)目录 (2)一、简介 (4)1. 概述 (4)2. 主要技术指标 (4)二、工作原理及结构 (5)1. 工作原理 (5)2. 结构描述 (5)3. 控制系统机柜中的电源结构说明 (6)三、激光器内部结构及光路调整 (11)1. 激光器内部结构示意： (11)2. 光路调整 (11)四、设备安装要求及操作说明 (12)1．设备安装要求 (12)2. 制冷机的安装 (13)3. 操作流程说明 (14)五、常见故障处理方法 (17)六、使用注意事项 (18)1．光学系统 (18)2．日常维护 (18)3．其它 (19)七、附录 (20)1．二极管功率测试报告 (20)2．各主要接线图 (20)3．维修服务报告 (24)前言本说明书详细介绍了DH-DPSS-50W激光打标机的安装，使用方法及相关维护步骤。
在您打开包装安装并使用本机器以前，请注意以下要项：◆操作者应具备相关的技术培训，或有专人指导；◆本说明书将帮助您了解这部机器并能照章操作；◆本说明书中包含了很多帮您安全、经济、因地制宜进行操作的重要提示。
如果您能遵循这些提示，不仅可以避免危险事故，降低维修费用，减少停机检修时间，还可以提高机器的可信度和工作寿命；◆本说明书中包括工伤预防和环境保护等事宜，用户可以根据本国的具体情况补充进去；◆说明书应存放在机器旁以供随时查阅；◆建议每一位与本机器有关的工作人员都要阅读这本说明书，例如：◆操作人员:包括装配、排除日常工作故障、清除工作垃圾、保养机器和处理废料的人员；◆维修保养:包括保养、检修、维修人员；一、简介1. 概述DH-DPSS-50W型激光打标机是一种集光、机、电为一体的专业激光打标设备，是由本公司生产，关键部件采用进口元器件，具有外观新颖，结构独特，操作简便，调制频率高，打标速度快，精度高，性能稳定等优点，可广泛用于各类金属和非金属表面做永久性标记。
光纤激光打标机使用说明书
光纤激光打标机使用说明书一、产品硬件及开关机介绍1.1产品外观1.2硬件组成①光路部分：光纤激光器，红光，振镜；②电路部分：主控箱，激光电源，振镜电源，电脑。
1.3开机顺序①总电源；②电脑开关；③激光电源开关；④振镜电源开关；⑤红光电源开关。
1.4关机顺序①红光电源开关；②振镜电源开关；③激光电源开关；④关闭电脑；⑤关闭总电源。
二、软件操作部分2.1 打标软件的使用（EzCad2）界面，如图一所示：（图一）2.2 对象列表下图是对象列表,如图二所示：（图二）在打标时,系统会按对象列表中图形的排列顺序（从上至下）依次加工列表中的图形。
用户可以在列表中选择图形直接拖动或通过右键选项来调整排列顺序，以此来改变图形的打标顺序，通过改变打标顺序，可以让打标时间快一点，以节约时间。
或者是用剪切+粘贴命令来重新排列图形顺序。
下图是对象属性栏,如图三所示：位置：表示的是这个图形在打标区域中的绝对座标轴，调整X轴和Y轴的数值，可以让图形移动，左右移动调X轴，上下移动调Y轴。
向左和向下是调负数，向右和向上是调正数。
（图三）尺寸：显示的是图形的大小，X轴是图形的高，Y轴是图形的宽，调整X轴和Y轴的数值，可以改变图形的大小。
（图四）：锁定图形，让图形是否按比例缩放，锁定后，改变一个轴的大小，另一个也会做出相应的改变，图形不会失真，如果不锁定的话，就只是改变一个轴，另外一个就不会改变，有可能会造成图形变形，不过有时要按实物的实际尺寸来调速算图形大小，就有可能要解锁，具体按实际情况来定。
2.3 填充填充可以对指定的图形进行填充操作。
被填充的图形必须是闭合的曲线。
如果您选择了多个对象进行填充，那么这些对象可以互相嵌套，或者互不相干，但任何两个对象不能有相交部分。
(左图可以填充，右图两个矩形相交，填充结果可能不是所预期的结果)使能轮廓：表示是否显示并标刻原有图形的轮廓。
即填充图形是否保留原有轮廓。
填充1、填充2 和填充3：是指可以你可以用三种填充，单线，交叉或三线交叉。
激光打标机操作说明书
激光打标机操作说明书激光打标机是一种先进的工业设备，可以实现高精度、高效率的物品打标。
本操作说明书将为您介绍激光打标机的基本操作步骤和注意事项，帮助您正确和安全地使用这一设备。
一、设备简介激光打标机是一种基于激光技术的设备，用于在各种材料表面进行标记、刻划、切割等操作。
它采用高能量激光束，通过聚焦将激光能量集中到非常小的区域，从而实现对材料表面的精细打印和切割。
激光打标机具有操作简单、速度快、效果好等特点，广泛应用于制造业、电子业、医疗器械等领域。
二、操作步骤1. 设备连接：将激光打标机与电源连接，并确保设备和电源正常工作。
同时，确保设备周围环境安全，无易燃物品。
2. 准备工作：检查激光打标机所需的打标材料，并按照要求进行准备。
同时，查看激光打标机是否配备适当的打标镜头和夹具。
3. 打开软件：打开激光打标机控制软件，并设置所需的打标参数，如打标图案、字体大小、深度等。
确保软件与激光打标机连接正常。
4. 定位：将待打标物品放置在激光打标机的工作平台上，并进行适当的调整，使其与打标镜头保持合适的距离。
5. 调试：在进行正式打标之前，可以进行调试，以确保打标效果和位置准确无误。
调试时可选择较小范围进行，以节省时间和材料。
6. 打标：确认调试无误后，可以进行正式打标操作。
按下启动按钮，激光打标机将按照预设的参数在物品表面进行打标。
在打标过程中，注意观察打标效果，确保其质量。
7. 完成：打标完成后，关闭激光打标机及控制软件，并将设备和工作环境清理干净。
及时检查设备是否存在故障或异常情况。
三、注意事项1. 设备使用环境：激光打标机应在干燥、通风良好的环境下使用，并避免阳光直射、尘埃沉积。
请确保周围无易燃、易爆物品，并保持设备稳定摆放。
2. 安全防护：在激光打标机工作时，应佩戴防护眼镜，以免激光伤害眼睛。
同时，禁止将手或其他物体放入激光打标机工作范围内，以防止意外伤害。
3. 材料选择：不同的材料适用于不同类型的激光打标机。
激光打标机操作指导书
编制
审核
批准
ห้องสมุดไป่ตู้
XXX有限公司
激光打标机操作指导书
一、目的 对激光打标机操作进行控制，确保激光打标机操作规范化 二、范围 适用于本公司激光打标机操作 三、职责： 车间负责执行此指导书 内容： 1.主机部分 1.1 启动前检查冷却水的水位及水质情况。机柜总电源的开关应断开，急停按钮处于复位状态 。振镜电源、红光指示电源应断开，激光电源的开关处于断开。 1.2.合上机柜后侧的空气开关，开启控制柜面板上的电源总开关；按下冷却水控制面板上的启 动按钮。启动冷却水，循环水开始在机内循环。 1.3.温度设定：通常温度设定在20—23°C之间，随环境温度及相对湿度的变化而有所不同。 ◆ 特别注意：当环境温度≥35°C，相对湿度较高时（≥70％），必须采取措施 降低环 境湿度才能工作，以免造成激光器两端面因温差过大而结露，从而影响激光输出。 2. 开机步骤 2.1.①合上空气开关②开启钥匙开关③启动冷却水④打开激光电源⑤启动激光电源⑥启动振 镜电源⑦打开红光指示器，打开Q驱动器电源⑧关闭红光指示器⑨启动计算机系统。 3.关机步骤 3.1.①将激光电源的电流输出逐步减小至0②关闭计算机系统③关闭Q驱动器电源 ④关闭振镜 电源⑤关闭激光电源 ⑥关闭冷却水⑦关闭钥匙开关⑧断开空气开关 。 4.注意事项 4.1.本设备采用的激光器属于4类激光器,输出的光束包含有可见和不可见的辐射，对人眼有 害，禁止直视激光光束。 4.2.本机周围严禁放置易燃、易爆的物品。也不要有挥发性溶济如酒精、汽油等。 4.3.设备维护、保养、检查时必须切断电源，以免发生危险。 4.4.机床不工作时，将机罩封好，防止灰尘进入激光器及光学系统。 4.5.机床出现故障（如漏水、烧保险、有异常响声等）时应立刻切断电源。 4.6.内循环冷却水应按规定定期更换，规定每季度更换一次，如果设备使用较为频繁，则需缩 短更换周期。 4.7.长期不用设备的应将内冷却水排尽，在冬季，冷却水温度需在零度以上，否则极易造成腔 体内玻璃管炸裂。 4.8.严禁非指定人员操作机器。 文件编号 版 次 页 次 A0 1页
激光打标机说明书【完整版】
以下为激光打标机操作说明书，一起来看看吧。
激光打标机注意事项:在操作设备之前，用户务必认真阅读本说明书及相关的操作手册，严格遵守操作规程非专业人员不得开机。
本设备使用四类激光器(强激光辐射)，该激光辐射可能会引起以下事故。
①点燃周边的易燃物。
②激光加工过程中，因加工对象的不同可能会产生其它的辐射及有毒、有害气体。
③激光辐射的直接照射会引起人体伤害。
因此，设备使用场所必须配备消防器材，严禁在工作台及设备周围堆放易燃、易爆物品，同时务必保持通风良好，非专业操作人员禁止接近本设备。
加工对象及排放物应符合当地的法律、法规要求。
激光加工可能存在风险，用户应慎重考虑被加工对象是否适合激光作业。
激光设备内部有高压或其它潜在的危险，非厂家专业人员严禁拆卸。
设备在开机状态下,必须有专人值守，严禁擅自离开。
人员离开前必须切断所有电源。
设备在工作时，严禁打开任何端盖。
打标机及其相关联的其它设备都必须安全接地，方可开机操作。
严禁在设备中放置任何不相干的全反射或漫反射物体，以防激光反射到人体或易燃物品上。
在设备工作过程中，操作员必须随时观察设备的工作情况，如出现异常状况应立即切断所有电源，并积极采取相应措施。
设备所处环境应干燥，无污染、无震动、无强电、强磁等干扰和影响。
工作环境温度10-35℃工作环境湿度5-95%(无凝水)。
设备应远离对电磁干扰敏感之电气设备，可能对其产生电磁干扰。
设备工作电压AC220V 50Hz;总功率〈500W。
当电网电压不稳或不匹配时严禁开机。
因使用不当或不遵守以上各项规则引起的任何损失，厂商概不负责。
激光打标机操作说明:机器开关机开机顺序第一步：接通进线电源，合上电控箱的空气开关“总电源”此时后板风扇通电开始工作。
第二步：打开电脑第三步：打开控制面板上的红光电源第四步：打开控制面板上的振镜电源第五步：打开控制面板上的激光电源第六步：调出所需打标文件，设置参数第七步：按键盘F1 红光预览，按Esc 停止预览，F2 进行打标或踩脚踏开关即可打标。
激光打标机作业指导书
版本号
文件更改号
更改概要
修改人
批准人
01
首发行
/
/
/
发放范围
1.安全操作规程：
1.1工作使用环境：10℃～40℃，禁止低于零度使用，注意室内温度变化，增加取暖设备。
1.2关于预热时间问题：达到可以开始操作的时间---1分钟；达到完全稳定标准时间，切勿将机器暴露在高温、高湿、低温环境下工作。
2.操作步骤：
2.1开机顺序：a.打开电脑——b.打开红光开关——c.打开激光开关——d.打开激光打标软件——e.在软件上设置好相应的参数——f.鼠标点击雕刻命令开始雕刻——g.完成雕刻结束.
2.2关机顺序：a.关闭激光打标软件——b.关闭激光开关——c.关闭红光开关——d.关闭电脑.
3.维护保养:
1.4供电应当保持稳定电压，工作中电源中断对设备的危害很大，请提供连续电源。
1.5激光功率大小控制在80%以下使用，更好的保护激光器寿命，禁止使用100%的功率工作。
1.6建议使用参数：速度---500毫米/s；功率负荷---50%。
1.7机器使用的时候需接好地线，从机壳后面螺丝处引出一根接地线，另一端接地即可（地线可接到厂房钢结构或土里20公分长的钢钉就可以）
3.1.环境温度低时先预热10分钟。
3.2.激光镜头有污渍时用酒精擦拭干净。
3.3.注意保持机台干净整洁。
4.表单记录：
4.1.《设备日常点检表》
上海三克激光科技有限公司光纤激光打标机操作说明书
上海三克激光科技有限公司3K Laser Technology Co., Ltd光纤激光打标机操作说明书公司名称：上海三克激光科技有限公司地址：上海市松江区新飞路1500号31幢厂房服务电话：400-088-5598传真：************网址：/目录1 操作手册简介 (1)1.1如何使用本说明书 (1)1.2激光安全常识 (1)1.3激光的防护等级 (2)1.4激光设备的电气防护 (2)2 设备简介 (2)2.1设备简介 (2)2.2本设备特点 (2)2.3整机供电 (2)2.4扫描振镜参数 (2)2.5工作环境条件 (2)3 装箱开箱、卸机安装及初始检查 (3)3.1装箱开箱 (3)3.2卸机安装 (3)3.3初始检查 (3)4 整机重量、外观尺寸图 (4)5 开机与关机 (4)5.1开机步骤 (4)5.2关机步骤 (4)6 焦距调整 (4)7 设备的保养 (4)7.1光学器件 (4)7.2设备清洁 (4)7.3电脑主机和软件系统 (5)7.4电源系统 (5)8 安装打标驱动及软件 (5)9多种软件（CAD、CorelDRAW、AI、图片）导入三克激光打标软件 (8)9.1 CAD导入三克激光打标软件 (8)9.2 CorelDRAW导入三克激光打标软件 (10)9.3 AI导入三克激光打标软件 (11)9.4图片导入三克激光打标软件 (12)10 常见故障及解决方法 (13)10.1开机设备无任何反应 (13)10.2开机电脑无任何反应 (13)10.3软件提示“无法找到加密狗” (13)10.4无激光输出或激光输出弱 (14)10.5脚踏开关踩下去，激光不标刻 (14)11．软件解密步骤 (16)12 软件操作说明书 (19)第一章概述 (19)1.1 三克激光打标软件简介 (19)1.1.1 打标软件简介 (19)1.1.2 软件功能 (19)1.1.3 界面说明 (19)1.2 本手册说明 (20)1.2.1 内容安排 (20)1.2.2 其他声明 (20)第二章文件菜单 (21)2.1 新建(N) (21)2.2 打开(O) (21)2.3 保存(S)，另存为(A) (22)2.4打印 (23)2.5 获取扫描图像(m) (24)2.6 系统参数(P) (24)2.6.1 常规 (25)2.6.2 颜色 (25)2.6.3 工作空间 (25)2.6.4 自动备份 (26)2.6.5 移动旋转 (26)2.6.6 插件管理器 (27)2.6.7 用户管理 (28)2.6.8 语言/Language (28)2.7 常用图库 (28)2.8 最近文件 (30)2.9 对象列表 (30)2.10 对象属性栏 (30)第三章编辑 (32)3.1 撤消(U)/恢复(R) (32)3.2 剪切(T)/复制(C)/粘贴(P) (32)3.3组合/分离组合 (32)3.4 群组/分离群组 (33)3.5 填充 (33)3.6 转为曲线 (38)3.7 转化为虚线 (38)3.8 偏移 (38)第四章绘制菜单 (39)4.3 矩形 (41)4.4 圆 (41)4.5 椭圆 (41)4.6 多边形 (42)4.7 文字 (42)4.7.1文字字体参数 (42)4.7.2圆弧文本参数 (44)4.7.3条形码字体参数 (45)4.7.4变量文本 (50)4.8 位图 (62)4.8 矢量文件 (65)4.10 延时器 (66)4.11 输入口 (66)4.12 输出口 (67)4.13 直线 (67)4.14 图形选取 (67)4.15 节点编辑 (69)4.16 绘制编码器移动距离 (71)5.1 阵列 (71)5.2变换 (73)5.2.1移动 (73)5.2.2 旋转 (73)5.2.3镜像 (74)5.2.4缩放 (75)5.2.5倾斜 (75)5.3 造形 (76)5.4 分布 (76)5.5 曲线编辑 (77)5.6 对齐 (78)第六章查看菜单 (79)6.1 观察 (79)6.2 标尺，网格点，辅助线 (80)6.3 捕捉网格 (80)6.4 捕捉辅助线 (80)6.5捕捉对象 (80)6.6 系统工具栏、视图工具栏、绘制工具栏、状态栏、对象列表栏、对象属性栏 (81)第七章激光 (82)7.1 旋转角度标刻 (82)第八章加工 (89)8.1笔列表 (89)8.2加工对话框 (95)8.3设备参数 (96)8.3.1 区域参数 (96)8.3.2 激光参数 (97)8.3.3 端口参数 (101)8.3.4其它 (102)1 操作手册简介1.1如何使用本说明书用户说明书提供了如何操作使用、维护保养三克系列激光打标机的相关资料。
光纤激光打标机说明书
光纤激光打标机说明书-CAL-FENGHAI.-(YICAI)-Company One1SD-20A 光纤激光打标机使用说明书安装、使用产品前请阅读使用说明感谢您使用珊达科技公司光纤激光打标机!请在使用光纤激光打标机前仔阅读此说明书!第一章概述光纤激光打标机简介激光打标机是利用激光束在各种物质表面打印上永久的标记。
激光打标机的效应主要是：1、通过激光光能对目标物质表层的蒸发而露出物质深层；2、通过激光光能导致表层物质的化学物理变化而"刻"出所需图案文字；3、通过激光光能烧掉部分物质，从而显出所需刻蚀的图案、文字。
光纤激光打标机主要由：光纤激光器、振镜（打标头）、软件控制板卡、工控电脑、机箱机柜、放工件的水平台等组成。
光纤激光打标机工作原理是利用光纤激光器产生激光并用光纤导出激光然后配合光学高速扫描振镜进行工件标记的，其核心部件为光纤激光器。
光纤激光器采用掺稀土元素的光纤作为增益介质。
由于光纤激光器中光纤纤芯很细，在泵浦光的作用下光纤内极易形成高功率密度，造成激光工作物质的激光能级“粒子数反转”。
因此，当适当加入正反馈回路构成谐振腔便可形成激光振荡。
另外由于光纤基质具有很宽的荧光谱，因此，光纤激光器一般都做成可调谐的（既其波长在一定范围内可以调节），在打标时可以标记出几种颜色（对应材质）。
特点如下：光纤激光打标机采用光纤激光器，寿命可达10万小时，性能优越世界排名靠前。
光束质量高，为基模（TEM00）输出，聚焦光斑直径不到20um。
发散角是半导体泵浦激光器的1/4。
单线条更细，特别适用于精细、精密打标。
2.体积小，耗电量小，整机耗电不到500W；内置风冷冷却方式，抛弃了笨重的水冷机组，占地面积更小，安装更简便，真正做到了节能和便携。
3.电光转换效率高，简单易用，无须光学调整或维护，结构紧凑，系统集成度高，故障少。
4.无需进行任何维护，使用寿命长，适用于恶劣环境工作。
5.加工速度快，是传统打标机的2-3倍，光学扫描振镜，激光重复频率高，高速无畸变。
光纤激光打标机使用说明
光纤激光打标机使用说明光纤激光打标机，这名字听起来就很高大上对吧？其实它并不像名字那么复杂，大家平时接触到的许多产品，背后都有它的一份功劳。
别小看这个机器，它可是能在金属、塑料、陶瓷、玻璃这些材料上打出各种各样的标识、图案，像是生产线上的小助手一样，默默无闻却至关重要。
要说到它的工作原理呢，就是通过高能激光束把标识烧刻到材料表面，想象一下拿放大镜把阳光聚焦到纸上，激光就是那个“阳光”，而打标机则是那个放大镜。
你看，简单吧？这个打标机可不是你随便一按按钮就能搞定的玩意儿。
它其实有点“脾气”，在使用前我们得先做一些准备工作。
比如，机器的电源肯定得接好，电压不稳定可不行哦。
得把工作台上的物品摆稳，放歪了就会导致标记不准，浪费时间不说，还容易毁掉产品。
你想啊，如果打标机在玻璃上把标记打成了五十道褶子，估计你也不愿意接下去做这项工作了，哈哈。
哦，对了，操作员可要戴好防护镜，因为那强烈的激光就像闪电一样，一不小心照到眼睛可不行，轻则眼花缭乱，重则眼睛进水，后果很严重！说到操作界面，光纤激光打标机的控制面板其实挺简单的。
你看它上面有几个按钮和显示屏，界面直观，简单明了。
大多数人用上去都不会觉得复杂。
点击一下选择文件，再调节好激光的强度和速度，然后就可以启动机器。
像调节激光强度这些东西，得根据你打的材料和标记的深浅来调哦。
你想要深刻一点，那就把激光强度调大一点；如果只是需要表面打个字，那就稍微调轻点。
其实这个机器就像个“艺术家”，它打出来的东西既精准又干净，看着就赏心悦目。
有时候你可能会遇到机器调节不过来的情况，比如打出来的标记不清晰，或者过深、过浅。
别着急，机器也会有“脾气”，咱们只要耐心一点，调整好参数，一切都会迎刃而解。
其实呢，最重要的一点是，大家在使用这个机器的时候一定要注意操作规范，千万别偷懒，手动操作不当很可能会对设备造成损害。
比如，一开始启动时不检查电源，结果一打开就掉电，这不是给自己添麻烦嘛。
再有，激光头也是很“娇贵”的，你得时不时清理一下，不然光纤长时间不清洁，激光束就不那么精准，打出来的标记可能就会模糊，甚至影响生产效率。
打标机说明书-中文
感谢您购买本公司产品,请您在使用设备之前,详细阅读本说明书.1、简介激光打标是利用激光的高能量作用于工件表面，使工件表面达到瞬间气化，并按预定的轨迹，刻写出具有一定深度的文字、图案。
HGL—LSY50型系列激光打标机是利用波长为1064nm的固体YAG激光，通过控制振镜的偏转来达到标刻的目的。
激光振镜打标具有标记速度快、连续工作稳定性好、软件功能强、定位精度和重复精度高等优点，广泛应用于集成电路芯片、电脑配件、工业轴承、钟表、电子及通讯产品、航天航空器件、各种汽车零件、家电、五金工具、电线电缆、食品包装、首饰、烟草等众多领域的图形和文字的标记。
型号说明：HGL—LSY50F表示进口振镜头激光器输出功率YAG激光器振镜打标机表示为中小功率激光设备华工激光主要技术参数：激光波长：1064 nm激光器输出功率：50W声光调制频率：500 ~ 20 kHz最大直线刻写速度：3000 mm/s, 视材料标刻范围：70*70mm(110*110mm,220*220 mm)重复精度：0.02 mm定位精度：0.02 mm标刻线深：0.05 ~ 0.1 mm供电：三相~ 380V、4.5 KV A2、激光打标机工作原理激光电源产生瞬间高压（约2万伏）触发氪灯，并以预设定电流维持，氪灯点燃；当工作电流达到阈值，光腔输出连续激光；调Q器件对连续激光进行腔内调制，产生准连续激光（频率可调），以提高输出激光的峰值功率；输出激光通过由计算机控制的振镜反射偏转，经F-θ透镜聚集到工作表面，形成高功率密度光斑（约106 w/mm2）使工件表面瞬间气化，刻蚀出一定深度的图案文字。
3、HGL-LSY50激光振镜打标机的构成及各部件功能3．1 总则HGL—LSY50型激光振镜打标机是由氪灯泵浦的固体YAG激光打标机，它主要由五部分组成，即：激光器系统、声光调制系统、振镜扫描系统、计算机控制系统及冷却系统，腔组成。
显示器控制面版振镜头升降台激光器计算机主机温控仪制冷机3．2．1 激光工作物质HGL–LSY50型系列激光打标机激光工作物质为掺钕钇铝石榴石（Y3A15O12），简称Nd3+：Y AG棒。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光纤激光打标机使用手册激光打标机基本原理激光标记系统是一种集光学、精密机械、激光技术、电子技术、计算机控制等多学科于一体的高新科技产品。
它是一种先进的、复杂的产品。
正确使用和维护此系统，对于更好的发挥其效能和延长其使用寿命具有重要的意义。
通过此用户手册，希望您能对激光标记系统的工作原理有一个初步的了解，并能够按照用户手册所介绍的方法、步骤对激光标记系统进行正确的使用与维护。
激光打标机按照激光器类型来分类，有Nd:YAG激光打标机、CO2激光打标机、半导体激光打标机、光纤激光打标机、准分子激光打标机，等等。
光纤激光打标机，利用高速扫描振镜使激光束发生偏转及运动。
由激光器射出的激光束顺序投射到第一、第二扫描振镜镜片上，它们分别使激光束在平面的X、Y两个方向上扫描，在计算机的控制下，激光束经聚焦后就会在平面上扫描出所要求的图案。
这种标记方式我们称之振镜扫描式。
它的最大优点是标记速度快、精细，可以处理各种精细文字、图案的标记；缺点是标记范围有限。
但由于它标记速度快，标记精细的显著特点，光纤激光打标机现已成为标记主流产品。
光纤激光打标机采用当今世界上最先进的脉冲光纤激光器。
光纤激光器是在光纤放大器的基础上而发展起来的。
光纤放大器是利用了掺杂稀土元素的光纤，再加上一个恰当的反馈机制便形成了光纤激光器。
掺杂稀土元素的光纤就充当了光纤激光器的增益介质。
在光纤激光器中有一根非常细光纤纤芯，由于外泵浦光的作用，在光纤内便很容易形成高功率密度，从而引起激光工作物质能级的粒子数反转。
采用光纤光栅作为光纤激光器的谐振腔。
用特殊工艺制成的树杈型包层光纤，多模泵浦光就从光纤岔口导入，对树杈型光纤内的一条细小的掺杂稀土元素（例如镱）的单模光纤纤芯泵浦。
当泵浦光每次横穿过单模光纤纤芯时，将稀土元素的原子泵浦到上能级，然后通过跃迁产生自发辐射光，通过在光纤内设置的光纤光栅的选频作用，特定波长的自发辐射光被振荡放大而最后产生激光输出。
若在包层光纤材料中掺杂不同的稀土元素，例如掺杂铒、铥、镨、镱等不同的稀土元素即会使得光纤激光器有多种不同的激光波长输出。
激光标记特点1、可对多种金属、非金属材料进行加工，尤其对高硬度、高熔点、脆性材料进行标记更显优势。
2，属于非接触加工、不损坏产品，无刀具磨损，标记质量好。
3，激光束细，加工材料消耗很小，加工热影响区小。
4，加工效率高，采用计算机控制，易于实现自动化。
1.3产品概述光纤激光打标机是集激光、计算机、自动控制、精密机械技术为一体的高科技产品。
该打标机采用高性能数字振镜扫描系统方式，速度快、精度高、能长时间工作。
能在大多数金属材料及部分非金属材料如：硅、橡胶、环氧、陶瓷、大理石等材料进行刻写或制作难以仿制的永久性防伪标记。
光纤激光打标机激光光学模式好M2 < 2，设备体积小，工作稳定可靠，免维护，无需水冷系统，设备电光转换效率高，能耗低；标记质量好；激光功率和频率计算机控制，易于实现标记自动化。
本公司提供基于Windows平台下的专用打标软件。
能对激光功率和脉冲频率实行实时控制。
标记内容可以是文字、图形、图片、序列号、条形码及其组合，并且可以在专用打标软件中直接输入、编辑，也可由AutoCAD或CorelDRAW等图形软件下编辑，通过计算机控制输入与输出。
设备操作安全防护2.1常规安全指示光纤激光打标机，经特别设计以减少曝露于危险辐射中的意外事件发生。
为了确保安全操作和产品的光学性能，请遵循下列提示和警告。
警告当使用该激光设备时，请务必确保安全地线的连接。
小心给该激光设备通电前,请确定输入的是220V交流电，错误的电压输入可能导致设备的损坏。
警告为防止触电，请不要打开机盖，否则如果出现问题，本公司将拒绝提供承诺的质量保证。
警告如果不按照本说明书中的指示来操作，本设备的保护措施将无法发挥应有的作用。
另外，本仪器只能在普通的工作环境下使用。
警告禁止直视激光输出，在操作仪器时，须佩戴防护眼睛。
安全防护镜激光系统周围所有人员必须使用专用安全防护眼镜，而且必须保证防护眼镜对1.064µm波长激光的辐射能提供足够保护。
爆炸及火患光纤激光打标机不适用于在易燃、易爆的场合使用。
也不要在有挥发性溶剂如酒精、汽油等的场合中使用。
2.6 电器安全光纤激光打标机不要随意拆开，内有高压，易对人体造成伤害。
如发生故障，只有专业技术人员才能打开机器。
光学器件光学保养示意先用镜头纸沾酒精，把透镜镜1外表面清洗干净，然后小心卸下透镜2-3并清洗透镜镜内表面。
最后用棉签沾酒精清洗X/Y反射镜。
设备清洁定时清理吸工作台和设备表面灰尘。
电脑主机和软件系统定期清理电脑电源，CPU风散灰尘，电路板上灰尘。
定期对电脑进行文件数据配份，病毒扫描等。
电源系统电压波动范围±5％。
不要在振镜头附近拨打和接听手提电话，对讲机等具有高强度电磁波辐射物。
接地电阻不大于0.5Ω。
风冷系统保持风机系统周围进出风通畅，定期清理风机上面的灰尘，（包括激光器散热风机和散热器）。
常见故障及解决方法（在做任何检查时，请先关闭设备所有电源）开机无任何反应1.检查总电源输入端电压，并使其电压正常。
2.检查总电源开关是否按下。
开关是有损坏无激光输出或激光输出弱1.观察软件有没显示正在打标，检查脚踏开关是否正常。
2.软件参数是否设置好激光功率和频率，设好参数.（软件参数设置请阅读软件使用说明书）。
3.检查反射镜表面是否干净，否则请清洗反射镜，方法见5.1光学保养说明。
4.检查打标控制卡有没工作。
由于软件升级所造成的实际操作方式、功能设置等，如有与本手册不符之处，以软件为准。
目录激光打标机基本原理 ---------------------------------------------------------------------------------------- 2激光标记特点 ------------------------------------------------------------------------------------------------- 3常见故障及解决方法 ---------------------------------------------------------------------------------------- 5第一章概述--------------------------------------------------------------------------------------------------- 91.1 EzCad2软件简介 ---------------------------------------------------------------------------------- 91.1.1 软件安装------------------------------------------------------------------------------------ 91.1.2 软件功能------------------------------------------------------------------------------------ 91.1.3 界面说明------------------------------------------------------------------------------------ 91.2 本手册说明 ---------------------------------------------------------------------------------------- 101.2.1 内容安排----------------------------------------------------------------------------------- 101.2.2 其他声明----------------------------------------------------------------------------------- 10第二章文件菜单-------------------------------------------------------------------------------------------- 102.1 新建(N) --------------------------------------------------------------------------------------------- 112.2 打开(O) --------------------------------------------------------------------------------------------- 112.3 保存(S)，另存为(A) ----------------------------------------------------------------------------- 122.4 打印 ------------------------------------------------------------------------------------------------- 122.5 获取扫描图像(m) --------------------------------------------------------------------------------- 122.6 系统参数(P) --------------------------------------------------------------------------------------- 132.6.1 常规----------------------------------------------------------------------------------------- 132.6.2 颜色----------------------------------------------------------------------------------------- 132.6.3 工作空间----------------------------------------------------------------------------------- 142.6.4 自动备份----------------------------------------------------------------------------------- 142.6.5 移动旋转----------------------------------------------------------------------------------- 142.6.6 插件管理器-------------------------------------------------------------------------------- 152.6.7 语言/Language ---------------------------------------------------------------------------- 152.7 最近文件 ------------------------------------------------------------------------------------------- 152.8 退出(X) --------------------------------------------------------------------------------------------- 152.9 对象列表 ------------------------------------------------------------------------------------------- 152.10对象属性栏 --------------------------------------------------------------------------------------- 16第三章编辑-------------------------------------------------------------------------------------------------- 173.1 撤消(U)/恢复(R) ---------------------------------------------------------------------------------- 183.2 剪切(T)/复制(C)/粘贴(P) ----------------------------------------------------------------------- 183.3组合/分离组合------------------------------------------------------------------------------------- 183.4 群组/分离群组 ------------------------------------------------------------------------------------ 183.5 填充 ------------------------------------------------------------------------------------------------- 183.6 转为曲线 ------------------------------------------------------------------------------------------- 21第四章绘制菜单-------------------------------------------------------------------------------------------- 214.1 点(D) ------------------------------------------------------------------------------------------------ 214.3 矩形 ------------------------------------------------------------------------------------------------- 224.4 圆 ---------------------------------------------------------------------------------------------------- 224.5 椭圆 ------------------------------------------------------------------------------------------------- 234.6 多边形 ---------------------------------------------------------------------------------------------- 234.7 文字 ------------------------------------------------------------------------------------------------- 244.7.1文字字体参数 ----------------------------------------------------------------------------- 244.7.2曲线排文本参数 -------------------------------------------------------------------------- 254.7.3条形码字体参数 -------------------------------------------------------------------------- 274.7.4变量文本 ----------------------------------------------------------------------------------- 304.8 位图 ------------------------------------------------------------------------------------------------- 364.8 矢量文件 ------------------------------------------------------------------------------------------- 394.9 延时器 ---------------------------------------------------------------------------------------------- 404.10 输入口 -------------------------------------------------------------------------------------------- 404.11 输出口--------------------------------------------------------------------------------------------- 414.12 图形选取 ----------------------------------------------------------------------------------------- 414.13 节点编辑 ----------------------------------------------------------------------------------------- 42第五章修改菜单-------------------------------------------------------------------------------------------- 445.1 变换 ------------------------------------------------------------------------------------------------- 445.1.1移动 ----------------------------------------------------------------------------------------- 445.1.2 旋转----------------------------------------------------------------------------------------- 455.1.3镜像 ----------------------------------------------------------------------------------------- 465.1.4缩放 ----------------------------------------------------------------------------------------- 465.1.5倾斜 ----------------------------------------------------------------------------------------- 475.2 造形 ------------------------------------------------------------------------------------------------- 475.3 曲线编辑 ------------------------------------------------------------------------------------------- 485.4 对齐 ------------------------------------------------------------------------------------------------- 48第六章查看菜单-------------------------------------------------------------------------------------------- 496.1 观察 ------------------------------------------------------------------------------------------------- 496.2 标尺，网格点，辅助线 ------------------------------------------------------------------------- 506.3 捕捉网格 ------------------------------------------------------------------------------------------- 506.4 捕捉辅助线 ---------------------------------------------------------------------------------------- 506.5捕捉对象-------------------------------------------------------------------------------------------- 506.5 工具栏 ---------------------------------------------------------------------------------------------- 50第七章帮助-------------------------------------------------------------------------------------------------- 507.1 关于EzCad(A) ------------------------------------------------------------------------------------ 50第八章加工-------------------------------------------------------------------------------------------------- 518.1笔列表----------------------------------------------------------------------------------------------- 518.2加工参数库----------------------------------------------------------------------------------------- 528.3加工对话框----------------------------------------------------------------------------------------- 568.4.1 区域参数----------------------------------------------------------------------------------- 57 8.4.2 激光参数----------------------------------------------------------------------------------- 58 8.4.3 端口参数----------------------------------------------------------------------------------- 60第一章概述1.1 EzCad2软件简介1.1.1 软件安装EzCad2软件运行需要硬件为计算机主频在300MHz以上，内存64M以上，硬盘10G以上。
