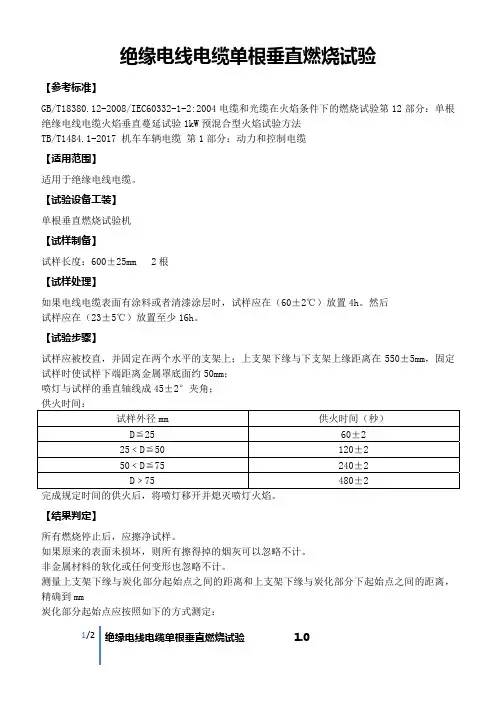

绝缘电线电缆单根垂直燃烧试验1.0
绝缘电线电缆单根垂直燃烧试验【参考标准】GB/T18380.12-2008/IEC60332-1-2:2004电缆和光缆在火焰条件下的燃烧试验第12部分：单根绝缘电线电缆火焰垂直蔓延试验1kW预混合型火焰试验方法TB/T1484.1-2017 机车车辆电缆 第1部分：动力和控制电缆【适用范围】适用于绝缘电线电缆。
【试验设备工装】单根垂直燃烧试验机【试样制备】试样长度：600±25mm 2根【试样处理】如果电线电缆表面有涂料或者清漆涂层时，试样应在（60±2℃）放置4h。
然后试样应在（23±5℃）放置至少16h。
【试验步骤】试样应被校直，并固定在两个水平的支架上；上支架下缘与下支架上缘距离在550±5mm，固定试样时使试样下端距离金属罩底面约50mm；喷灯与试样的垂直轴线成45±2°夹角；供火时间：试样外径mm 供火时间（秒）D≦25 60±225﹤D≦50 120±250﹤D≦75 240±2D﹥75 480±2完成规定时间的供火后，将喷灯移开并熄灭喷灯火焰。
【结果判定】所有燃烧停止后，应擦净试样。
如果原来的表面未损坏，则所有擦得掉的烟灰可以忽略不计。
非金属材料的软化或任何变形也忽略不计。
测量上支架下缘与炭化部分起始点之间的距离和上支架下缘与炭化部分下起始点之间的距离，精确到mm炭化部分起始点应按照如下的方式测定：1/2 绝缘电线电缆单根垂直燃烧试验 1.0用锋利的物体，例如美工刀的刀刃按压电缆表面，如果弹性表面在某点变为脆性（粉化）表面，则表明该点即是炭化部分起始点。
对特定型号或种类的电线电缆的性能要求在相关电缆产品标准中单独的规定。
在没有给定的性能要求时，至少满足如下要求：上支架下缘和炭化部分起始点之间的距离大于50mm，则电线电缆通过本试验。
另外，如果燃烧向下延伸至距离上支架下缘大于540mm 时，应判为不合格记录。
阻燃性能测试方法、标准大汇总
阻燃性能测试方法、标准大汇总需要做阻燃性能测试的产品有很多，比如防火/耐火材料制品、建筑材料制品、塑料材料制品、涂料产品等等，这些产品对阻燃性能的要求都会很高，而阻燃性能的测试方法还是很多的，今天我们就常见的水平燃烧试验方法、垂直燃烧试验方法、氧指数法这三种阻燃性试验，从标准到具体检测方法为大家详细介绍一下。
一、阻燃性能测试之水平燃烧试验方法水平燃烧试验法是在实验室条件下测试试样水平支撑下的燃烧性能。
水平燃烧试验方法标准有很多，主要是在电线电缆、塑料、皮革、毛毯的测试。
1、水平燃烧试验检测标准GB/T 12666.2-2008 单根电线电缆燃烧试验方法第2部分：水平燃烧试验GB/T 8332-2008 泡沫塑料燃烧性能试验方法水平燃烧法MH/T 6047-2008 航空毛毯四层水平燃烧试验方法QB/T 2729-2005 皮革物理和机械试验水平燃烧性能的测定2、水平燃烧试验具体测试方法（1）试验装置试验在燃烧箱内进行，箱体左内侧装有一支内径为 9.5mm 的本生灯。
其内右侧有固定试件的试件夹。
本生灯向上倾斜 45 度，并装有进退装置。
试验用燃气为天然气、石油气或煤气，并备有秒表及卡尺。
（2）试验方法A．试件制备每种材料需 5 个试件，每个试件要求平整光滑，无气泡，长 125±5mm，宽13.0±0.3mm，厚 3.0±0.2mm，对厚度为 2-13mm 的试样也可进行试验，但其结果只能在同样厚度之间比较。
B．试验步骤首先在试样的宽面上距点火源 25mm 和 100mm 处各划一条标线，再将试件以长轴水平放置，其横截面轴线与水平成 45 度角固定在试件夹上。
在其下方 300mm 处放置一个水盘。
点燃本生灯，调节火焰长度为 25mm并成蓝色火焰，将火焰内核的尖端施用与试样下沿约 6mm 长度。
并开始计时，施加火焰时间为 30 秒。
在此期间内不得移动本生灯，但在试验中，若不到 30 秒时间试件已燃烧到第一标线，应立即停止施加火焰。
关于电缆光缆单根火焰垂直蔓延(单根垂直燃烧)试验方法及结果的研究分析
关于电缆光缆单根火焰垂直蔓延(单根垂直燃烧)试验方法及结果的研究分析■ 程华 李宏强 任俊倬 许江波（武汉网锐检测科技有限公司 湖北 武汉 430205）通过对国家标准单根火焰垂直蔓延试验过程的分析，以燃烧器供火时的流速、供火时热量集中传导的温度分布、火焰未熄灭时向上的蔓延速度、燃烧装置中热气流上升流速等主要影响因素为分析对象，对国家标准中未涉及的复杂或极端情况下单根火焰垂直蔓延结果进行研究，运用分析火焰蔓延的传播速度，进一步细化区分样品真实的阻燃性能，从而为单根垂直燃烧试验阻燃性能分级思路提供参考依据。
Through the analysis of the national standard single flame vertical spread test process, Taking Flow rate of burner when supplying fire, Temperature distribution of concentrated heat conduction during fire supply, Upward spreading speed of flame when it is not extinguished, Rising velocity of hot gas flow in combustion device main influencing factors as the analysis object, The results of vertical spread of single flame in complex or extreme cases not covered by national standards are studied, By analyzing the propagation speed of flame spread, the real flame retardant properties of the samples were further refined and distinguished, It provides a reference for the classification of flame retardancy of single vertical combustion test.单根垂直燃烧试验 电线电缆及光缆 温度分布 火焰蔓延传播速度Single vertical combustion test; Wire, cable and optical cable; Temperature distribution; Flame propagation speedDoi:10.3969/j.issn.1673-5137.2021.01.002摘 要Abstract关键词Key Words０． 引言随着燃烧性能越来越受到关注，市场上对阻燃类电线电缆及光缆的需求也日新月异，如室内单一布线、管网布线，楼宇内楼宇间布线、轨道及隧道内布线等等场景中，开始普遍要求产品具有阻燃性能，国内外线缆行业相应开始推出各种类型的阻燃产品，以适用于各类场景及环境。
单根电线电缆垂直燃烧试验机说明书
安全守则警告●设备停止使用时，必须切断主机和适配器电源；●设备不得在无人看管情况下长期运行；●开机第一次点火时，必须等待10S~15S不等（视安装的气管长短来定），原因是等待燃气完全进入到气管管道中，防止喷灯空点火；●喷灯点火时，请勿用手接触喷灯周边的金属，待点火停止后（电子点火时间一般是3S），再做接触试验操作（如用火焰高度尺测量火焰高度等操作），防止电击；●设备使用前必须检查设备接地良好；●试验完成或停止使用时，请切断电源和关掉燃气气体；●设备工作在燃烧状态，注意烫伤，特别是喷灯顶部位置。
一、图示说明垂直试验箱+通风橱控制部分面板示意：二、概述本机适用于各种电线电缆绝缘被覆材料PE 、PVC 、SRPVC 之耐燃性试验.试验时,根据试验标准制作。
三、用途与组成1、本设备适用于在规定火源直接燃烧下测定电线的不延燃性能。
2、该设备由控制箱、垂直空气箱、燃烧喷嘴、电磁阀、高压点火器、电线试样夹具、煤气管、气体源、内外火焰调节装置、信号控制线组成。
本机整个过程都采用全自动，如：电子点火、停燃时间、燃烧时间、燃烧次数都可自动完成。
3、控制箱⑴燃烧次数计数器是用于预置燃烧次数，红色按键为“重定(Reset)”键。
⑵燃烧时间是采用时间控制器控制，可根据需要设定工作时间，单位分别为計數器復 位手動/自動空氣流量調節燃氣流量調節電源開關停燃指示燈停燃時間燃燒時間燃燒指示啟動S(秒)、M(分)、H(小时)；如设置00S01为0.01秒，15S00为15秒，10M00为10分钟(参照时间继电器说明书)；停止时间的设置同燃烧时间设置。
也可用于手动控制燃烧时间。
⑶电源开关是控制箱整体电源开关。
⑷转换开关在使用时，可根据实际需要选用手动或自动，当在手动状态时，须用秒表另外计时，到达试验时间后按下重定开关即可停火，如果用自动状态就可参照第2条设定时间。
四、设备的技术性能1、技术指标全部达到标准规定。
2、燃烧气体采用高纯度液化石油气体。
电工电子产品着火危险试验 第23部分：试验火焰 管形聚合材料500W垂直火焰试验方法-最新国标
电工电子产品着火危险试验第23部分：试验火焰管形聚合材料500W垂直火焰试验方法1 范围本文件规定了测定管形聚合物材料比较燃烧特性的小规模实验室程序。
将火焰施加到用金属丝或芯轴支撑且保持于垂直位置的试样上。
移开试验火焰后，测定火焰熄灭的时间和燃烧特性。
本试验方法适用于比较管形聚合材料的燃烧特性。
本试验方法不适用于比较电线、电缆产品以及电缆管理系统的燃烧特性。
本试验方法适用于比较材料的相对性能，有助于质量控制和质量保证方面的材料选择。
2 规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。
其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 5169.1—2015 电工电子产品善火危险试验第1部分：着火试验术语(IEC 60695-4:2012,IDT) GB/T 5169.15—2015 电工电子产品着火危险试验第15部分：试验火焰 500W火焰装置和确认试验万法(IEC 60695-11-3：2012，IDT)3 GB/T 2918-2018 塑料试样状态调节和试验的标准环境（IS0 291:2008）ISO 13943:2017消防安全词汇（Fire safety—Vocabulary）IS0 4046-4:2016 纸、纸板、纸浆及相关术语词汇第4部分：纸和纸板的等级和转化产品（Paper,board,pulps and related terms—Vocabulary—Part 4:Paper and board grades and converted products）术语和定义GB/T 5169.1—2015和ISO 13943:2017界定的以及下列术语和定义适用于本文件。
3.1燃烧时间flaming timet从燃烧器火焰移开后直到试样的有焰燃烧结束的时间间隔。
3.2牛皮纸kraft paper几乎完全由牛皮纸浆制成的纸。
单根电线燃烧性能试验报告
检测结果
检测结果判定依据
结果评定
特别说明
1．所检样品的燃烧等级划分是按照国家公安部文件：“公安部[2007]182号文对新老规范燃烧性能标准分级作出说明：新标准A1、A2级对应于旧标准的A级，新标准B、C级对应于旧标准的B1级，新标准D、E级对应于旧标准B2级”
2．本试验结果只与制品试样在特定试验条件下的性能相关，不能将其作为评价该制品在实际使用中潜在火灾危险的唯一依据。
单根电线燃烧性能试验报告共 1 页 第 1 页
有见证送检报告编号：
见证人单位见证ຫໍສະໝຸດ /卡号试验单位XXXXXXX
有限公司
（印章复印无效）
委托单位
送检日期
工程名称
检测日期
材料名称
报告日期
厂家牌号
工程部位
规格型号
燃烧等别
试验依据
检测设备
单根电线电缆垂直燃烧试验机、钢直尺
试样编号
试验外径（mm）
点火时间（s）
备 注
1．表内粗线框内栏目的内容由委托单位提供，其真实性由委托单位负责。
2．检测结果仅对来样负责。
3．未经实验室书面批准，不得复制检测报告（完整复制除外）。
批准人： 审核人： 主要试验人：
电线电缆燃烧实验方法
电线电缆燃烧实验方法本标准的第一种方法(DZ-1法)等效采用IEC332-1(1979)《电缆在火焰条件下的实验第一部分:单根绝缘电线电缆垂直燃烧实验》;本标准的第二种方法(DZ-2法)等效采用IEC3322《电缆在火焰条件下的试验第二部分:单根绝缘细电线电缆垂直燃烧试验》。
1.主题内容与适用范围本标准规定了三种单根电线电缆垂直燃烧实验的设备、试样、试验步骤的试验结果的判定。
本标准适用与检验单根电线电缆或电缆中的一根绝缘线芯在垂直状态下用规定火焰直烧下的阻燃性能。
a.第一种方法（DZ-1法）适用于各种电线电缆；b.第二种方法（DZ-2法）适用于实心铜导体直径0.4～0.8mm和绞合导体截面0.1～0.5mm绝缘电线，假如用DZ-1法可能使导体被熔化时；c.第二种方法（DZ-3法）适用于电子仪器设备和家用电器设备用电线电缆，按产品规定采用。
本标准不适用于评定在所有敷设条件下,例如成束敷设场合的火灾蔓延危险性。
2.第一种方法（DZ-1法）2.1. 试验设备2.1.1.火源火源采用喷灯、燃料和火焰强度应符合GB12666.1-90第4.1.1条中表2标准丙烷喷灯栏规定，其火焰强度为第一种，允许采用煤气喷灯或酒精喷灯，但仲裁试验时应采用标准丙烷喷灯。
2.1.2金属罩金属罩的三面和顶部用金属板制成，底部用非金属材料，正面敞开。
金属罩的宽300±25mm，深450±25mm，高1200±25mm。
试验时，金属罩应放在通风柜中，由自由通风排除烟气，但要防止气流对火焰的影响。
2.1.3试样夹具在金属罩中，设置上、下试样夹具，夹具宽约25mm。
固定试样时应使下夹具的下夹具的上缘到上夹具的下缘间的距离为550±25mm。
固定试样垂直处在金属罩的正中。
2.1.4秒表（精度0.1秒）2.1.5天平或台秤(精度1g)2.1.6电热烘箱(60±2℃)2.2试样制备从成品电线或电缆上截取试样一根,长600±25mm，若电线电缆表面上有图料或油漆涂层时,试验前应将试样在60±2℃的温度下保持4H,并冷却至室温。
单根电线电缆垂直燃烧试验方法 火焰温度
单根电线电缆垂直燃烧试验方法火焰温度单根电线电缆垂直燃烧试验方法是一种用于评估电缆在火灾情况下的燃烧性能的方法。
它通过测量火焰温度来评估电缆材料的耐火性能。
本文将一步一步地回答有关该试验方法中火焰温度的相关问题。
引言：在火灾中，电缆的燃烧行为对火势的发展和人员的安全至关重要。
因此，对电缆材料的耐火性能进行全面的评估和测试非常必要。
单根电线电缆垂直燃烧试验方法就是一种常用的测试方法，它通过测量火焰温度来评估电缆材料的性能。
一、试验方法概述单根电线电缆垂直燃烧试验方法是通过将电缆样品固定在试验平台上，并在下方点燃一定的火焰，观察电缆的燃烧情况并测量火焰温度来评估电缆材料的耐火性能。
该方法符合国际标准ISO 4589-2。
二、试验平台准备在进行试验之前，需要准备一个符合标准要求的试验平台。
试验平台应具有一定的强度和稳定性，并能够使电缆样品能够垂直悬挂在平台上。
此外，试验平台还应具备一定的防火功能，以防止试验过程中的火灾事故发生。
三、试验设备准备进行单根电线电缆垂直燃烧试验时，需要使用一些特定的试验设备。
其中最重要的装置就是火焰温度测试仪。
火焰温度测试仪是专门用于测量试验过程中火焰的温度的设备。
它能够准确地测量火焰的温度，并输出相应的数据。
四、试验过程在进行试验之前，需要将电缆样品固定在试验平台上。
然后，在试验平台下方点燃一定的火焰，使火焰在电缆底部燃烧。
试验过程中，需要观察电缆的燃烧情况，并及时记录火焰温度数据。
同时，还需要记录试验过程中的其他信息，以便后续的数据分析和评估。
五、火焰温度测量火焰温度是评估电缆材料耐火性能的重要指标之一。
在试验过程中，需要使用火焰温度测试仪对火焰的温度进行测量。
根据试验标准要求，应该在火焰的稳定区内测量火焰温度。
进行测量时，应该将火焰温度测试仪的探头置于火焰稳定区内，并等待一定时间，使其稳定后再进行测量。
最后，将测得的火焰温度数据记录下来。
六、试验结果分析与评估试验结束后，需要对试验结果进行分析与评估。
EN50266欧标成束燃烧试验
2.
引用标准
本欧洲标准包括标明日期或未标明日期的其他出版物的条款、文献。以下列出本文件 适当部分所引用的此类正式文献。此类出版物中，标明日期的文献，其后续的更正或修订 只有当其被整合进本欧洲标准时才予采用；未标明日期的文献，应采用其最新版本。 EN 60695-4：着火危险性测试一第 4 部分：有关燃烧试验的术语
C=
2.4 293 × 1 288
=1.56
因此， 在基准条件下的 77.7L／min 流量， 在该流量计上的读数应为 121.2L／min （77.7 ×1.56） 。 流量计 2： 因为该仪器在指定条件下运行， 所需的流量可直接从仪器中读取， 不必取用修正系数。 B.2.3 供气压力为 0.24 MPa 流量计 1 此处需要温度修正，但因其运行于指定压力下，故不需要作压力修正。 T1 = 15℃ =288K P1 = 0.24 MPa, T2 = 20℃ = 293K P2 ＝0.24 MPa, 将此类数值代入：
２１６
注 1：建议用适当的风扇，使空气经过空气进入口吹入试验箱。
在喷灯点燃之前，应调节空气流量，使流量为（5000±500）L／min。空气流为一个 大气压，其温度恒定控制在（20±10）℃，在试验开始以前，在进入侧进行测量。在整个 试验中，应维持该空气流量，直到电缆停止燃烧或发炽热光，或将空气流维持到整个供火 时间的最大时限，即 lh 时，在该时间之后火焰或炽热光应予熄灭。
图 2. 试验箱背面和两侧的绝热层
２１９
尺寸单位：mm(* =近似尺寸) 1． 2． 3． 圆钢横档 金属线系绳 喷灯中线 4． 5． 底面 最大宽度（按试验类型确定）
图 3. 喷灯的定位及试样在梯架上的典型排列
1． 2． 3．
ZRBV NHBV
投标电缆技术规范书第1部分电缆的结构描述及技术性能产品名称：额定电压450/750V及以下聚氯乙烯绝缘电缆产品型号：[NH-BV、ZR-BV]2 使用特性2.1 电缆的额定电压U0/U：450/750V，电缆使用频率为50Hz。
2.2 电缆导体的长期允许工作温度应不超过70℃。
2.3 电缆敷设温度应不低于0℃，推荐的允许弯曲半径：电缆外径（D）小于25mm者，不小于4D；电缆外径（D）大于等于25mm者，不小于6D。
3 技术特性3.1 导体3.1.1 电缆的导体结构及性能符合GB/T3956-2008的规定。
3.1.2 导体表面光洁、无油污、无损伤绝缘的毛刺、锐边。
3.1.3 NH-BV导体外绕包云母带作为耐火层，云母带绕包平整服帖，绕包后外观紧密无漏包现象。
3.2 绝缘3.2.1 绝缘紧密挤包在导体或云母带上，且容易剥离而不损伤导体或绝缘层；绝缘表面平整，色泽均匀；绝缘层的横断面上无目力可见的气泡和砂眼等缺陷。
3.2.2 ZR-BV、NH-BV电缆的绝缘材料为ZR-PVC/C型聚氯乙烯混合物。
电缆绝缘厚度的平均值不小于GB5023.3-2008中表1规定的标称值，绝缘层最薄点处厚度不小于相应标称值的90%-0.1mm。
4 成品电缆4.1 成品电缆按GB5023.3-2008中表2规定的项目进行检验。
4.2 成品电缆绝缘的物理机械性能符合本规范书中表1的规定，成品电缆的结构尺寸及工作温度时的绝缘电阻等性能符合本规范书中表2的规定。
4.3 成品电缆经2500V/5min交流电压试验，不击穿。
4.4 成品电缆能通过GB/T18380.1-2001中单根垂直燃烧试验。
4.5 ZR-BV成品电缆能通过GB/T18380.3-2001中规定的成束燃烧C类试验。
4.5 NH-BV成品电缆耐火性能通过GB/T19216-2003规定的类耐火试验。
4.6 成品电缆的绝缘表面上印有制造厂名、产品型号、额定电压、尺码等连续标志，标志字迹清楚、容易辨认和耐擦。
单根电线电缆垂直燃烧试验方法
不延燃试验（阻燃性试验）（单根电线电缆垂直燃烧试验方法）一、检验目的电线电缆产品发生短路或接触火种时，有可能使绝缘或护套发生燃烧，在不少要求严格防止火灾场合中（煤矿、船上、地下铁道等）；要求万一发生燃烧时，火焰应不蔓延，而在一定时间和一定长度上自行熄灭，这称为不延燃性。
有些场合中，产品如不具这种功能，将会引起非常严重的后果。
要求具有不延燃性能的产品普遍采用聚氯乙烯，氯丁橡胶和丁胺聚氯乙烯复合物作为绝缘和护套材料，这些材料被燃烧时会释放出氯气起着阻燃作用。
有时为了增强阻燃的效果，还加入某种阻燃剂。
二、适用范围1、DZ—1法适用于各种电线电缆；2、DZ—2法适用于实心铜导体直径0.4-0.8mm和绞合导体截面0.1-0.5mm的绝缘电线。
三、检验依据GB 5023.1~5023.7—1997GB 5013.5—1997GB12666.1~GB1666.2—1990JB8734.2~8735.5—1998四、试验设备及器具1、燃烧试验仪、天平（精确1g）2、火源（煤气、酒精、丙烷）五、取样及试样制备1、DZ—1法从成品电线或电缆上截取一根长600±25mm的试样，若电线电缆表面上有涂料或清漆涂层时，试验前应将试样在60±2℃的温度下保持4H并冷却至室温。
2、DZ—2法从成品电线电缆上截取长度为600±25mm的试样两根，并分别编号为1号和2号。
如果试样表面有涂料或清漆涂层，试验前应将试样在60±2℃下保持4H，并冷却到室温。
六、试验步骤试验环境温度20±10℃第一种方法（DZ—1法）允许采用煤气喷灯或酒精喷灯、仲裁试验时应采用标准丙烷喷灯。
1、报准备好的试样放在天平称重，并根据重量按下列公式计算出供火时间。
t=60+m/25式中：t=供火时间，sm=校准到600mm长的试样重量，g2、试样的安装1）把1号试样垂直并夹住使处在金属罩的中心垂直位置。
试样应按导体截面积计算承受5N/mm的张力。
电缆技术要求
第1部分相关技术要求1 执行标准2 使用特性2.1 额定电压U0/U为0。
6/1kV，额定频率为50Hz。
2。
2 敷设方式可有沟槽、排管、沟道、桥架等多种。
2。
3 电缆允许的最小弯曲半径:3 工作特性及条件3。
1 电缆导体的长期允许工作温度为70℃。
3。
2 短路时（最长持续时间不超过5s)电缆导体的最高温度不超过160℃。
4 技术要求4。
1 导体4.1。
1 导体结构、性能及外观符合GB/T3956—1997的规定。
4。
1。
2 导体表面光洁、无油污、无损伤绝缘的毛刺、锐边以及凸起或断裂的单线。
4.2 绝缘4.2。
1 绝缘紧密挤包在导体上，且容易剥离而不损伤导体。
绝缘表面平整，色泽均匀。
绝缘层的横断面上无目力可见的气泡和砂眼等缺陷。
4。
2.2 绝缘采用PVC/A型聚氯乙烯混和物，绝缘的平均厚度不小于GB/T12706。
1—2002中规定的标称值，绝缘的最薄点厚度不小于标称值的90%—0.1mm。
4。
2.3 绝缘线芯采用颜色识别，分色规则符合GB6995—1986的规定. 4。
3 缆芯、填充及内衬层4.3.1 电缆绝缘线芯成缆方向为右向。
4.3。
2 电缆的缆芯中用非吸湿性材料填充。
4.3.3 VV22型电缆成缆线芯外绕包两层PVC黑带作为内衬层，其厚度符合GB/T12706。
1—2002的规定。
4.4 铠装4。
4。
1 单芯电缆采用双层不锈钢带铠装，多芯电缆铠装采用双层镀锌钢带铠装。
4.4。
2 钢带螺旋式绕包，绕包间隔不超过钢带宽度的50％。
4.4。
2 钢带厚度符合GB/T12706。
1-2002的规定，钢带绕包圆整光滑. 4。
5 外护套4.5.1 电缆外护套紧密挤包在铠装层上，护套表面光洁，色泽均匀.4。
5.2 电缆外护套材料采用PVC/ST1聚氯乙烯混和物；护套厚度符合GB/T12706。
1—2002的规定，其任一点的最小厚度不小于标称厚度80%—0.2mm。
5 成品电缆5。
1 成品电缆的机械物理性能等技术指标符合表1的规定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
不延燃试验（阻燃性试验）
（单根电线电缆垂直燃烧试验方法）
一、检验目的
电线电缆产品发生短路或接触火种时，有可能使绝缘或护套发生燃烧，在不少要求严格防止火灾场合中（煤矿、船上、地下铁道等）；要求万一发生燃烧时，火焰应不蔓延，而在一定时间和一定长度上自行熄灭，这称为不延燃性。
有些场合中，产品如不具这种功能，将会引起非常严重的后果。
要求具有不延燃性能的产品普遍采用聚氯乙烯，氯丁橡胶和丁胺聚氯乙烯复合物作为绝缘和护套材料，这些材料被燃烧时会释放出氯气起着阻燃作用。
有时为了增强阻燃的效果，还加入某种阻燃剂。
二、适用范围
1、DZ—1法适用于各种电线电缆；
2、DZ—2法适用于实心铜导体直径0.4-0.8mm和绞合导体截面0.1-0.5mm的绝缘电线。
三、检验依据
GB 5023.1~5023.7—1997
GB 5013.5—1997
GB12666.1~GB1666.2—1990
JB8734.2~8735.5—1998
四、试验设备及器具
1、燃烧试验仪、天平（精确1g）
2、火源（煤气、酒精、丙烷）
五、取样及试样制备
1、DZ—1法
从成品电线或电缆上截取一根长600±25mm的试样，若电线电缆表面上有涂料或清
漆涂层时，试验前应将试样在60±2℃的温度下保持4H并冷却至室温。
2、DZ—2法
从成品电线电缆上截取长度为600±25mm的试样两根，并分别编号为1号和2号。
如果试样表面有涂料或清漆涂层，试验前应将试样在60±2℃下保持4H，并冷却
到室温。
六、试验步骤
试验环境温度20±10℃
第一种方法（DZ—1法）
允许采用煤气喷灯或酒精喷灯、仲裁试验时应采用标准丙烷喷灯。
1、报准备好的试样放在天平称重，并根据重量按下列公式计算出供火时间。
t=60+m/25
式中：t=供火时间，s
m=校准到600mm长的试样重量，g
2、试样的安装
1）把1号试样垂直并夹住使处在金属罩的中心垂直位置。
试样应按导体截面积计算承受5N/mm的张力。
试样下端距底板约50mm。
2）按图4规定的喷灯与试样的位置，使喷灯中心线与试样中心线的交角为45℃，喷口到试样表面的距离沿喷灯中心线测量应为10±1mm，喷灯中心线与试样中心
线的交点到施加5N/mm负荷固定点或下夹具上缘的距离不应超过465mm。
3、供火时间
用喷灯火焰燃烧试样，供火时间为20±1s。
如果试验的导体没有熔断，则试验结束。
如果试样的导体过早的熔化，则应记下被熔断的时间t（s）并用2号试样重新进行试验，供火时间改为（t-2）s
4、燃烧
1）试验时，喷灯火焰应不间断地燃烧试样，直到规定供火时间结束试样上的烈焰自行熄灭为止。
2）取也试样，将试样擦干净，测量烧焦部分在距上夹具下缘的距离。
七、试验结果评定
DZ—1法
烧焦部分在距上夹具下缘50mm以下中，则判定试验结果为合格。
DZ—2法
如试验结果不符合下述要求，则判定试验结果为合格。
1、炭化部分不应到达距上夹具下缘50mm的范围内。
2、如果试样导体过早的熔断而采用2号试样重新进行试验时，炭化部分不应到达距上
夹具下缘50mm的范围内，还必须注明实际供火的时间。
