基于UG的滚动轴承的标准库制作

合集下载

UG NX 轴承及其装配

UG NX 轴承及其装配

UG NX 轴承及其装配
西南交通大学
测控技术与仪器
2010-01班
薛东明一.绘制轴承

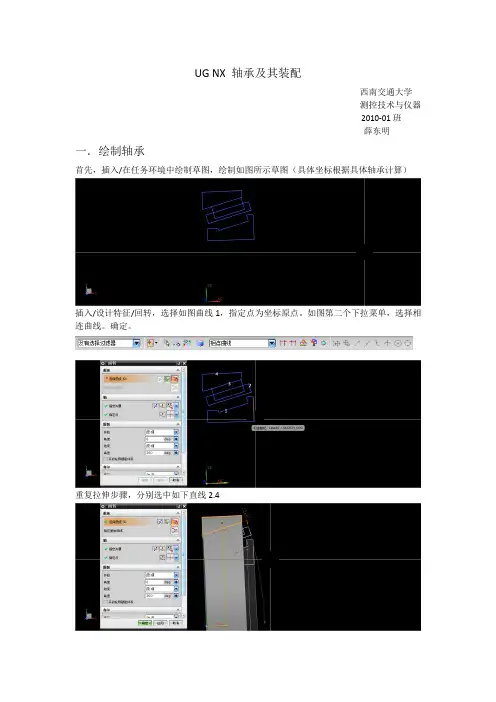

首先,插入/在任务环境中绘制草图,绘制如图所示草图(具体坐标根据具体轴承计算)
插入/设计特征/回转,选择如图曲线1,指定点为坐标原点。

如图第二个下拉菜单,选择相连曲线。

确定。

重复拉伸步骤,分别选中如下直线2.4
绘制如图直线3
插入/设计特征/回转,选择如图直线3。

指定矢量选择如图直线。

选择如图指定点
确定
得到如图部件
插入/关联复制/阵列特征,特征为滚子,指令适量为zc,指定点为坐标原点,数量为18,节距角为20。

确定
二.绘制垫片
新建一个模型。

插入/在任务环境下绘制草图,绘制如图所示草图(具体尺寸根据实际情况而定)
插入/设计特征/回转,选择相连曲线
确定
三.绘制轴承轴
新建模型,插入/在任务环境下绘制草图,绘制如图所示草图(实际尺寸根据实际情况而定)
插入/设计特征/回转,选择相连曲线,选择直线
确定
四.装配
新建,装配
装配/组件/添加组件,将轴添加进去,定位为绝对原点
装配/组件/添加组件,选择开始创建的轴承,定位为通过约束。

点击应用。

类型为接触对齐,方位为接触。

选择如图两个面,确定。

装配/组件/添加组件。

选择刚创建的垫片,定位为通过约束。

点应用。

类型为接触对齐,方位为接触,选择如图两个面。

确定。

完成,。

滑动轴承UG造型课程设计说明书

滑动轴承UG造型课程设计说明书

软件学院课程设计说明书题目:滑动轴承UG造型毕业设计(论文)原创性声明和使用授权说明原创性声明本人郑重承诺:所呈交的毕业设计(论文),是我个人在指导教师的指导下进行的研究工作及取得的成果。

尽我所知,除文中特别加以标注和致谢的地方外,不包含其他人或组织已经发表或公布过的研究成果,也不包含我为获得及其它教育机构的学位或学历而使用过的材料。

对本研究提供过帮助和做出过贡献的个人或集体,均已在文中作了明确的说明并表示了谢意。

作者签名:日期:指导教师签名:日期:使用授权说明本人完全了解大学关于收集、保存、使用毕业设计(论文)的规定,即:按照学校要求提交毕业设计(论文)的印刷本和电子版本;学校有权保存毕业设计(论文)的印刷本和电子版,并提供目录检索与阅览服务;学校可以采用影印、缩印、数字化或其它复制手段保存论文;在不以赢利为目的前提下,学校可以公布论文的部分或全部内容。

作者签名:日期:学位论文原创性声明本人郑重声明:所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。

除了文中特别加以标注引用的内容外,本论文不包含任何其他个人或集体已经发表或撰写的成果作品。

对本文的研究做出重要贡献的个人和集体,均已在文中以明确方式标明。

本人完全意识到本声明的法律后果由本人承担。

作者签名:日期:年月日学位论文版权使用授权书本学位论文作者完全了解学校有关保留、使用学位论文的规定,同意学校保留并向国家有关部门或机构送交论文的复印件和电子版,允许论文被查阅和借阅。

本人授权大学可以将本学位论文的全部或部分内容编入有关数据库进行检索,可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。

涉密论文按学校规定处理。

作者签名:日期:年月日导师签名:日期:年月日教研室(或答辩小组)及教学系意见课程设计任务书指导教师签字:摘要在滑动摩擦下工作的轴承。

滑动轴承工作平稳、可靠、无噪声。

在液体润滑条件下,滑动表面被润滑油分开而不发生直接接触,还可以大大减小摩擦损失和表面磨损,油膜还具有一定的吸振能力。

ug轴承三维设计

ug轴承三维设计

轴承三维设计教学设计班级:机 142姓名:李朔目录1 轴承三维设计任务 (3)2.详尽设计过程 (4)( 1)装置文件的创立 (4)( 2)骨架的设计 (7)(3 )内圈的设计.............................................................................................................................................................................................................. 1 6 (4 )外圈的设计.............................................................................................................................................................................................................. 1 8 ( 5)保持架的设计................................................................................................................................................................................................. 2 0 ( 6)滚珠的设计....................................................................................................................................................................................................... 2 4 ( 7)设置引用集....................................................................................................................................................................................................... 2 5 ( 8)心得领会 ............................................................................................................................................................................................................. 2 61轴承三维设计任务本教学设计要设计的轴承如图 1 所示。

基于UG环境的标准零件库开发

基于UG环境的标准零件库开发
8.中华人民共和国标准机械制图、形状和位置公差,机械设计手册,机械加工工艺手册;机械工程手册等。
论文(设计)完成计划(含时间进度):
1.设计准备阶段:
(1)查阅相关资料,进行文献翻译
(2)写开题报告
(3)作好设计用资源准备(参考资料收集,UG、VS2010安装等)
2.软件设计分析阶段:
(1)设计并分析UG零件库的软件架构,算法流程
技术开发(√)
论文(设计)选题目的、工作任务:
选题目的:
掌握CAM工具的二次开发流程,为以后的工作和机械加工自动化打下基础。通过在CAM工具软件中建立零件库学会基本的配置工程实际问题资源,培养总概工程问题的能力,提高传统机械零件设计与计算机辅助设计结合,综合利用计算机工具提高机械领域自动化过程,及编写设计文档的能力。
学生接受任务(签名):
指导教师(签名):
系负责人审定(签名):

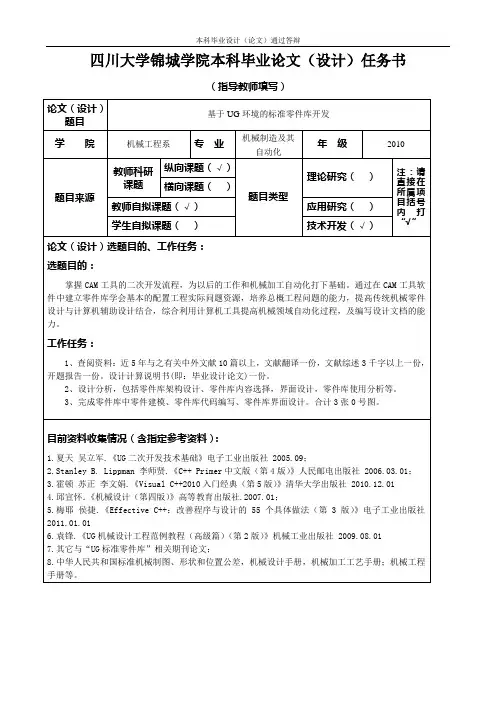

四川大学锦城学院本科毕业论文(设计)任务书
