绝缘电阻表的使用及注意事项
绝缘电阻表的使用方法及注意事项
绝缘电阻表的使用方法及注意事项一、绝缘电阻表简介：绝缘电阻表又称兆欧表、摇表，绝缘电阻表主要是由三部分组成；第一是直流高压发生器，用以产生直流高压；第二是测量回路；第三是显示。
用来测量最大电阻值、绝缘电阻、吸收比以及极化指数的专用仪表，它的标度单位是兆欧，它本身带有高压电源。
电器产品的绝缘性能是评价其绝缘好坏的重要标志之一，它通过绝缘电阻反映出来。
测定产品的绝缘电阻，是指带电部分与外露非带电金属部分(外壳)之间的绝缘电阻，按不同的产品，施加一直流高压，如100V、250V、500V、1000V 等，规定一个最低的绝缘电阻值。
有的标准规定每kV电压，绝缘电阻不小于1MΩ等。
在家用电器产品标准中，通常只规定热态绝缘电阻，而不规定常态条件下的绝缘电阻值，常态条件下的绝缘电阻值由标准中自行制定。
如果常态绝缘电阻值低，说明绝缘结构中可能存在某种隐患或受损。
如电机绕组对外壳的绝缘电阻低，可能是在嵌线时绕组的均线槽绝缘受到损伤所致。
在使用电器时，由于突然上电或切断电源或其它缘故，电路产生过电压，在绝缘受损处产生击穿，造成对人身的安全。
二、绝缘电阻的结构及组成：（1）直流高压发生器：测量绝缘电阻必须在测量端施加一高压，此高压值在绝缘电阻表国标中规定为50V、100V、250V、500V、1000V、2500V、5000V。
直流高压的产生一般有三种方法。
第一种手摇发电机式。
我国生产的兆欧表约80%是采用这种方法。
第二种是通过市电变压器升压，整流得到直流高压。
一般市电式兆欧表采用的方法。
第三种是利用晶体管振荡式或专用脉宽调制电路来产生直流高压，一般电池式和市电式的绝缘电阻表采用的方法。
（2）测量回路：在前面讲的摇表(兆欧表)中测量回路和显示部分的合二为一的。
它是有一个流比计表头来完成的，这个表头中有两个夹角为60°(左右)的线圈组成，其中一个线圈是并在电压两端的，另一线圈是串在测量回路中的。
表头指针的偏转角度决定于两个线圈中的电流比，不同的偏转角度代表不同的阻值，测量阻值越小串在测量回路中的线圈电流就越大，那么指针偏转的角度越大。
超详细摇表使用方法
超详细摇表使用方法
使用摇表（绝缘电阻表）的详细步骤如下：
1. 校表：测量前应将摇表进行一次开路和短路试验，检查摇表是否良好。
将两连接线开路，摇动手柄，指针应指在“∞”处；再把两连接线短接一下，指针应指在“0”处，符合上述条件者即良好，否则不能使用。
2. 被测设备与线路断开：对于大电容设备还要进行放电。
3. 选用电压等级符合的摇表。
4. 测量绝缘电阻时，一般只用“L”和“E”端，但在测量电缆对地的绝缘电阻或被测设备的漏电流较严重时，就要使用“G”端，并将“G”端接屏蔽
层或外壳。
线路接好后，可按顺时针方向转动摇把，摇动的速度应由慢而快，当转速达到每分钟120转左右时（ZC-25型），保持匀速转动，1分钟后
读数，并且要边摇边读数，不能停下来读数。
5. 拆线放电：读数完毕，一边慢摇，一边拆线，然后将被测设备放电。
放电方法是将测量时使用的地线从摇表上取下来与被测设备短接一下即可（不是摇表放电）。
6. 记录测量时的温度、湿度、被测设备的状况等，以便于分析测量结果。
在使用摇表时请注意安全，切勿在潮湿的环境中使用。
如果不确定如何正确使用摇表或对设备的安全性存在疑问，请务必咨询专业人员或安全监管机构。
兆欧表的使用方法及注意事项
兆欧表的使用方法及注意事项兆欧表又叫绝缘电阻表，是测量电气设备绝缘电阻的常用仪表。
最常见的兆欧表是由磁电系比率表、电压较高的手摇发电机及适当的测量电路所组成。
一般兆欧表的分类是以发电机发出的最高电压来决定，电压越高，测量绝缘电阻的范围就越大。
常见的有0—500 MQ, 0—2 500 M Q等。
兆欧表在测量过程中会产生高压电，如果操作不当，会对人和设备造成损伤，下面介绍下兆欧表的操作方法和注意事项：1.兆欧表的选择1.1选用兆欧表时，其额定电压一定与被测电气设备或线路的工作电压相对应。
见下表：例如测量高压设备的绝缘电阻，不能用额定电压500伏以下的兆欧表，至少要用2500V以上的兆欧表，否则，这时的测量结果不能反映工作电压下的绝缘电阻（因为高压设备的绝缘电阻很大，一般在104血以上）；同样，对于低压的电气设备，其内部绝缘所能承受的电压不高，为了设备安全，不能用电压太高的兆欧表测量低压电气设备的绝缘电阻，以防损坏设备的绝缘。
220V或380V 线路和设备宜用500V兆欧表；而在测量10KV变压器绝缘时，一般使用2只兆欧表，高压测使用2500V兆欧表，低压侧使用500V兆欧表。
实际测量时，一般可按上表所举实例选用。
1.2电阻量程范围的选择。
兆欧表的表盘刻度线上有两个小黑点，小黑点之间的区域为准确测量区域。
所以在选择兆欧表时应使被测设备的绝缘电阻值在准确测量区域之内，从而减少测量误差。
2 •使用前的检查。
兆欧表在工作时，自身产生高电压，而测量对象又是电气设备，所以必须正确使用，否则就会造成人身或设备事故。
在用兆欧表测量之前应做如下准备：2.1测量前要对兆欧表进行开路和短路检查，确定兆欧表是否处在正常工作姿态。
即在兆欧表未接入被测电阻之前摇动手把，使发电机达到额定转速，观察指针是否指在“咐置；然后再将“ L” “ E”路，缓慢摇动手把观察指针是否在“ O位置。
如不符合要求应对其检修后再使用。
2.2测量前必须将被测设备电源切断，并对地进行短路放电，决不允许设备带电进行测量，以保证人身和设备的安全。
兆欧表的使用及注意事项
四、绝缘电阻表的使用注意事项
1、兆欧表必须水平放置于平稳牢固的地方，以免在摇动时因 抖动和倾斜产生测量误差。 2、接线必须正确无误，兆欧表有三个接线桩，“E”（接地）、 “L”（线路）和“G”（保护环或叫屏蔽端子）。保护环的 作用是消除表壳表面“L”与“E”接线桩间的漏电和被测绝 缘物表面漏电的影响。在测量电气设备对地绝缘电阻时，“L” 用单根导线接设备的待测部位，“E”用单根导线接设备外壳； 如测电气设备内两绕组之间的绝缘电阻时，将“L”和“E” 分别接两绕组的接线端；当测量电缆的绝缘电阻时，为消除 因表面漏电产生的误差，“L”接线芯，“E”接外壳，“G” 接线芯与外壳之间的绝缘层。 “L”、“E”、“G”与被测 物的连接线必须用单根线，绝缘良好，不得绞合，表面不得 与被测物体接触。
绝缘电阻表的使用及注意事项
一、绝缘电阻表的基本概念
⑪绝缘电阻表的用途： 绝缘电阻表又叫摇表、兆欧表等，是 一种测量电器设备及电路绝缘电阻的 仪表。 ⑫绝缘电阻表的结构与工作原理： 绝缘电阻表表主要由三个部分组成： 手摇直流发电机（有的用交流发电机 加整流器）、磁电式流比计及接线桩 （接线端钮L、接地端钮E、屏蔽端钮 G），包含外壳、刻度盘、接线柱、发 电机摇柄、表盖和提手等部分。 在外 壳上有“L”端，通过壳内测量机构的 线圈与手摇发电机的负极相连； “E” 端，与壳内发电机的正极相连，供测 量时接地用； “G”端,称为屏蔽端， 它直接与壳内发电机负极相连。
㈠对测量范围的选择
测量范围的选择要适当，被测绝缘电阻的阻值与所选绝缘电阻表 的测量范围不要相差太远，尽量避免读数时使用到表盘下限或上 限刻度密集处，因为这些位置会使读数产生较大的误差。在常温 （20℃）时，测定低电压电气绝缘设备一般可选用0~200MΩ的绝 缘电阻表；测定高压电气设备或电缆，可选用0~2000MΩ的绝缘 电阻表；测定特高压电气设备、电缆或瓷套管等，可用 0~4000MΩ或0~10 000MΩ的绝缘电阻表。 有些绝缘电阻表的下限读数不是从零开始，而是从1MΩ或2MΩ开 始，一般不应该用此种绝缘电阻表去测量很低的绝缘电阻。特别 不适用在空气潮湿的农村去测定低压设备的绝缘电阻，以免被测 绝缘电阻值很低读不出读数，或误认为被测绝缘电阻值为零而得 出错误结论。

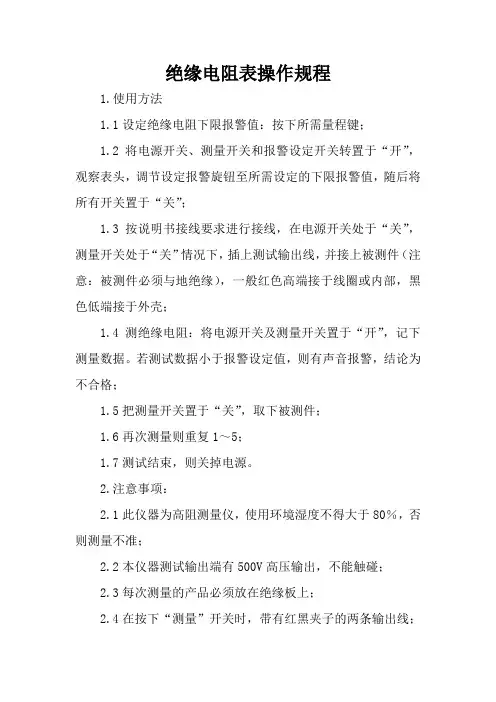

绝缘电阻表操作规程
绝缘电阻表操作规程
1.使用方法
1.1设定绝缘电阻下限报警值：按下所需量程键；
1.2将电源开关、测量开关和报警设定开关转置于“开”，观察表头，调节设定报警旋钮至所需设定的下限报警值，随后将所有开关置于“关”；
1.3按说明书接线要求进行接线，在电源开关处于“关”，测量开关处于“关”情况下，插上测试输出线，并接上被测件（注意：被测件必须与地绝缘），一般红色高端接于线圈或内部，黑色低端接于外壳；
1.4测绝缘电阻：将电源开关及测量开关置于“开”，记下测量数据。
若测试数据小于报警设定值，则有声音报警，结论为不合格；
1.5把测量开关置于“关”，取下被测件；
1.6再次测量则重复1～5；
1.7测试结束，则关掉电源。
2.注意事项：
2.1此仪器为高阻测量仪，使用环境湿度不得大于80％，否则测量不准；
2.2本仪器测试输出端有500V高压输出，不能触碰；
2.3每次测量的产品必须放在绝缘板上；
2.4在按下“测量”开关时，带有红黑夹子的两条输出线；
2.5短接不应超过3S，否则容易损坏仪器；
2.6测量时，显示表最高出现1，说明绝缘电阻值已超出正在使用的量程档应换大量程档；
2.7若显示表出现小于0100值（不管小数点在什么位置），为了测量准确，应换小量程档。

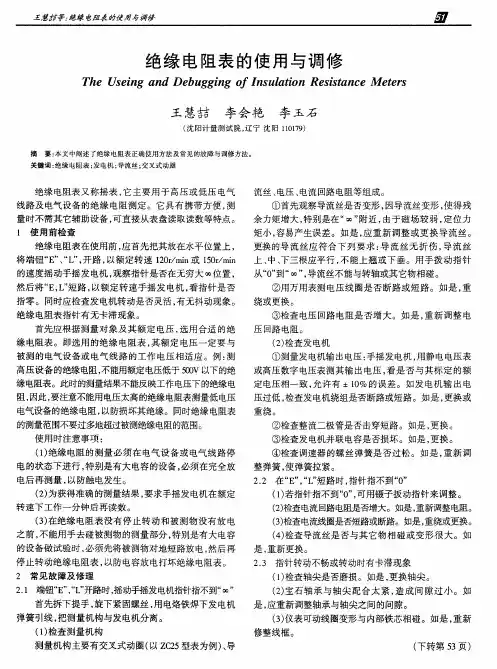

绝缘电阻表的使用与调修
绝 缘 电 阻表 的使 用 与调修
Ｔ ｈ ｅ Ｕ ｓ ｅ ｉ ｎ ｇ ａ ｎ ｄ Ｄｅ ｂ ｕ ｇ ｇ ｉ ｎ ｇ ｏ ｆ Ｉ ｎ ｓ ｕ ｌ ａ ｔ ｉ ｏ ｎ Ｒｅ ｓ ｉ ｓ ｔ ａ ｎ ｃ ｅ Ｍｅ ｔ ｅ ｒ ｓ
压 回路 电阻 。 （ ２ ） 检查 发 电机 ①测量 发 电机 输 出电压 ： 手摇发 电机 ， 用静 电 电压 表
绝缘 电阻表 在使用 前 ， 应 首先 把其 放在水平 位 置上 ， 将 端钮 “ Ｅ ” 、 “ Ｌ ， ’ ， 开路 ， 以额 定 转 速 １ ２ ０ ｒ ／ ａ ｒ ｉ ｎ或 １ ５ ０ ｒ ／ ｍ ｉ ｎ 的速度摇 动 手摇 发 电机 ， 观察 指针 是否 在无穷 大 ∞位 置 ， 然后 将 “ Ｅ ， Ｌ ” 短路 ， 以额 定转 速 手摇 发 电机 ， 看指 针是 否 指零 。同时 应检查 发 电机转 动是 否灵 活 ， 有无 抖动 现象 。 绝缘 电阻表 指针 有无 卡滞 现象 。 首先 应 根据测 量 对 象及 其 额 定 电压 ， 选 用 合适 的绝 缘 电阻表 。即选 用 的绝 缘 电 阻表 ， 其 额 定 电压 一 定要 与 被 测 的电气设 备 或 电气 线 路 的 工作 电压 相适 应 。例 ： 测 高压 设备 的绝缘 电阻 ， 不能用额 定电压 低于 ５ Ｇ Ｏ Ｖ以下 的绝 缘 电阻表。此时的测量结果 不能反映工作 电压 下的绝缘 电
吴凯华等 ： 浅 谈 量 值 传 递 和 ｉ 值 溯 源 的 实施
量测 试 院标准 玻璃 量器 检定装 置 为例 。（ 见图 ２ ）
流丝 、 电压 、 电流 回路 电阻等组 成 。 ①首先 观察 导流丝是 否变 形 ， 因导流丝 变形 ， 使得 残 余 力矩增 大 ， 特别 是在 “ 。 。 ” 附近 ， 由于 磁 场较 弱 ， 定 位 力
万用表测绝缘电阻的正确方法
万用表测绝缘电阻的正确方法万用表是一种常见的电子测试仪器，可以用来测量电压、电流、电阻等参数。
在工业生产和日常生活中，经常需要使用万用表来测试绝缘电阻。
正确使用万用表测绝缘电阻可以保证安全和质量，下面详细介绍万用表测绝缘电阻的正确方法。
一、准备工作1.选择合适的万用表：在测量绝缘电阻时，应选择带有绝缘测试功能的数字万用表或模拟万用表。
2.检查仪器：在使用前应检查仪器是否正常工作。
检查方法为：将两个测试笔连接起来，此时仪器应显示为“0”或者很接近于“0”的数值。
如果显示不正常，则需要进行调试或更换设备。
3.准备被测物品：被测物品必须断开与电源的连接，并且没有任何残留电荷。
如果被测物品是机械装置，则需要先拆卸下来并清洁干净。
二、接线方法1.选择合适的测试笔：在进行绝缘电阻测试时，应该使用带有弯头或钩子形状的测试笔，以便更好地接触被测物品。
2.接线顺序：首先将一根测试笔连接到万用表的“COM”端口上，另一根测试笔连接到万用表的绝缘测试端口上。
然后，将这两个测试笔分别连接到被测物品的两个电极上。
3.注意事项：在接线时应保持测试笔与被测物品之间的接触处干净、干燥，以免影响测试结果。
同时，在进行测试前应该确认被测物品没有任何残留电荷，并且已经断开了与电源的连接。
三、测试方法1.选择合适的量程：在进行绝缘电阻测试时，应该选择合适的量程。
如果量程设置过小，则可能会导致仪器显示不准确或者损坏仪器。
如果量程设置过大，则可能会浪费时间并且无法得到精确的结果。
因此，在进行绝缘电阻测试时，应该根据被测物品的特性和实际情况选择合适的量程。
2.读取数据：在进行绝缘电阻测试时，应该等待一段时间以便让仪器稳定下来，并且能够得到准确的读数。
然后，可以通过万用表上显示出来的数字或指针来读取数据。
3.注意事项：在进行绝缘电阻测试时，应该保持测试笔的稳定，并且不要用手触摸测试笔或者被测物品，以免影响测试结果。
同时，在进行测试时应该保持安静的环境，以免受到外界干扰。
绝缘电阻表的使用方法和注意事项
绝缘电阻表的使用方法和注意事项使用方法：1.准备工作：首先检查绝缘电阻表的电池电量是否足够，或者是否需要进行充电。
确认电池电量充足后，关闭绝缘电阻表中的电源开关。
然后将测量引线插入绝缘电阻表相应的插孔中，确保测量引线的连接端清洁良好。
2.准备被测设备或线路：在进行测量之前，需要断开被测设备或线路的电源，并确保被测设备处于安全状态。
例如，对于电气设备，需要将其所有的电源开关关闭，并拔掉电源插头。
对于电线电缆，需要将其两端的电源切断，并确认线路上无电压。
3.连接测量引线：根据被测设备或线路的工作电压，选择合适的测量电阻档位，并将绝缘电阻表的测量引线连接到被测设备或线路的两端。
通常情况下，一根引线连接到设备或线路的绝缘部分，另一根引线则连接到接地线或地线。
4.开始测量：打开绝缘电阻表的电源开关，然后在绝缘电阻表上选择合适的测量电阻范围。
按下测量按钮开始测量。
绝缘电阻表会发送一定的电流到被测设备或线路，并测量电阻值。
测量过程中，绝缘电阻表可能会显示一些相关的参数，例如测量电流值和测试时间等。
5.记录和分析：根据测量结果，可以判断被测设备或线路的绝缘情况。
通常情况下，较大的绝缘电阻值表示绝缘良好，而较小的绝缘电阻值可能意味着绝缘存在问题。
记录测量结果，并对其进行分析和对比，以便发现潜在的绝缘故障。
注意事项：1.安全第一：在使用绝缘电阻表之前，确保被测设备或线路已经断电，并且处于安全状态。
使用绝缘电阻表时要注意人身安全，避免电击等危险。
2.选择正确的测量电阻档位：根据被测设备或线路的工作电压选择合适的测量电阻范围。
选择错误的测量电阻档位可能导致测量结果不准确。
3.清洁连接端子：使用前检查测量引线的连接端子是否清洁良好，避免接触不良影响测量结果。
4.注意环境因素：绝缘电阻的测量结果可能受到环境因素的影响，例如温度和湿度等。
在测量过程中，尽量保持环境稳定，避免干扰。
5.注意操作规范：按照绝缘电阻表的使用说明书进行正确操作，避免误操作导致的损坏或故障。
绝缘表 操作规程
绝缘表操作规程
《绝缘表操作规程》
一、目的
绝缘表是用来测量绝缘电阻的仪器，为了保障安全和正确使用绝缘表，制定了本操作规程。
二、操作规程
1. 检查绝缘表：在使用绝缘表之前，首先要检查绝缘表的外观是否完好，电源线是否有损坏，绝缘电阻是否正常等。
确保绝缘表可以正常使用。
2. 接线操作：在进行测量之前，正确连接测试电缆，保证接线正确。
3. 范围选择：根据被测物体的绝缘电阻范围，选择合适的测量范围。
过大或过小的测量范围都会影响测量结果的准确性。
4. 测量：将测试电缆夹具连接到被测电路或设备上，然后按下测试按钮进行测量。
测量完成后，记录测量结果。
5. 关机和清洁：测量完成后，关闭绝缘表的电源，并进行清洁，确保绝缘表干净整洁。
三、注意事项
1. 在使用绝缘表进行测量时，要严格按照操作规程进行，确保测量的准确性。
2. 在测量之前，要确保被测电路或设备已经断开电源，并进行放电处理。
3. 绝缘表应该放置在干燥通风的地方，避免水汽和灰尘进入。
四、维护保养
1. 定期检查绝缘表的外观和工作电源线，确保绝缘表的正常工作。
2. 不要轻易拆卸绝缘表的外壳，防止损坏内部零件。
3. 定期对绝缘表进行校准，确保测量结果的准确性。
本操作规程是为了保障绝缘表的正常使用和准确测量，严格按照操作规程进行使用，可以有效避免测量失误和绝缘表损坏的情况发生。
绝缘电阻表的使用步骤
绝缘电阻表的使用步骤
绝缘电阻表是一种用于测试电气设备绝缘性能的测试仪器。
使用绝缘电阻表可以检测设备绝缘是否符合相关标准，保证电气设备的安全可靠运行。
下面是使用绝缘电阻表的步骤：
1.准备工作：首先需要确认被测试设备已经断开电源，并且已经除去所有的电容电荷。
同时，需要准备好绝缘电阻表和测试线。
2.选择测试模式：在使用绝缘电阻表之前，需要先选择测试模式。
一般来说，绝缘电阻表有直流测试模式和交流测试模式。
选择测试模式时需要根据被测试设备的性质和测试要求进行选择。
3.连接测试线：将测试线连接到绝缘电阻表和被测试设备的电缆或绝缘体上。
连接时需要注意将红色测试线连接到正极，黑色测试线连接到负极。
4.进行测试：在连接完成后，可以进行测试了。
不同的测试仪器操作方式略有不同，一般需要按下“测试”或“测量”按钮开始测试。
测试过程中需要保持测试线的连接不变，以免影响测试结果。
5.读取测试结果：测试完成后，可以从绝缘电阻表上读取测试结果。
测试结果一般以欧姆（Ω）为单位表示，并且需要与相关标准进行比较以确定是否符合要求。
6.记录测试结果：最后需要将测试结果记录下来，并进行分析和处理。
如果测试结果不符合要求，需要及时采取措施进行修复或更换设备，以确保电气设备的安全可靠运行。
- 1 -。
说明绝缘电阻表的使用方法及注意事项
说明绝缘电阻表的使用方法及注意事项
《绝缘电阻表使用指南》
嘿，朋友们！今天咱来聊聊绝缘电阻表这玩意儿的使用方法和那些得注意的事儿。
先说说怎么用它哈。
把这绝缘电阻表拿出来，就像拿着个宝贝似的。
然后找到要测的地方，把那两个表笔稳稳地放上去，就跟给它挠痒痒似的，轻轻一放。
接着呢，摇动手柄，就像摇着个小扇子，可别太使劲儿了，不然这表都得被你摇晕乎啦。
看着那指针慢悠悠地动起来，就知道有没有问题啦。
这测的时候可得注意啦，不能瞎测一气。
比如说，得保证被测的东西是干净的，别上面沾着泥巴啥的，那测出来的能准吗？就好比你戴着个脏眼镜看东西，能看清才怪呢！还有啊，测的时候手别乱摸，万一不小心碰到不该碰的地方，那可就麻烦咯。
就像走在路上，你不能乱踩坑吧，得看着点路。
再就是这绝缘电阻表也得爱护着点。
别用完就随手一扔，那可不行。
就跟咱自己的宝贝似的，得好好收起来。
不然下次要用的时候找不着了，那不就傻眼啦。
我记得有一次啊，我那朋友就是用这绝缘电阻表的时候不注意，测的时候手到处乱摸，结果被电了一下，吓得他够呛。
从那以后啊，他就知道小心了，每次用都特别谨慎。
所以啊，咱可得吸取教训，别犯同样的错误。
总之呢，这绝缘电阻表是个好东西，能帮咱检测好多问题。
但咱得会用它，还得注意那些小细节。
就像咱过日子一样，得细心，才能把日子过好。
大家可别小瞧了这些注意事项，认真对待，才能让这绝缘电阻表发挥出它最大的作用呀！咱可不能让这好东西在咱手里浪费了，得让它为咱的生活和工作保驾护航！。
绝缘电阻表操作规程
绝缘电阻表操作规程及注意事项1 绝缘电阻表使用绝缘电阻表有三个接线端子，一个标有“线路”或“L”的端子（也称相线）接于被测设备的导体上；另一个标有“地”或“E”的端子接于被测设备的外壳或接地；第三个标有“屏蔽”或“G”端子接于测量时需要屏蔽的电极。
1.1 绝缘电阻表选择要正确选择额定电压合适的绝缘电阻表。
绝缘电阻表的额定电压就根据被测设备的额定电压来选择，绝缘电阻表的额定电压即其内部电源的直流电压过高，可能在测试时损坏被测设备的绝缘；绝缘电阻表的额定电压过低，所测结果又不能反映工作电压作用下电气设备的绝缘电阻。
一般规程规定测量额定电压在500V以下的设备时，宜选用500～1000V的绝缘电阻表；额定电压500V以上时，应选用1000～2500V的绝缘电阻表。
1.2 绝缘电阻表使用方法①使用前要检查指针的“0”与“∞”位置是否正确。
检查方法是，先使“L”、“E”两端子开路，将绝缘电阻表放在适当的水平位置，摇动手柄至发电机额定转速（一般为120r/min）后，指针应指在“∞”位置上。
如果不能达到“∞”，说明测试用引线绝缘不良或绝缘电阻表本身受潮。
应用干燥清洁的软布，擦试“L”端与“E”端子间的绝缘，必要时将绝缘电阻表放在绝缘垫上，若还达不到“∞”值，则应更换测试引线。
然后再将“L”、“E”两端子短路，轻摇发电机，指针应指在“0”位置上。
如指针不指零，说明测试引线未接好或绝缘电阻有问题。
②绝缘电阻表的测试引线应选用绝缘良好的多股软线，“L”、“E”两端子引线应独立分开，避免缠绕在一起，以提高测试结果的准确性。
③在摇测绝缘时，应使绝缘电阻表保持额定转速，一般为120～150r/min。
测试开始时先将“E”端子引线与被测设备外壳与地相连接，待转动摇柄至额定转速后再将“L”端子引线与被测设备的测试极相碰接，等指针稳定后（一般为1min），读取并记录电阻值。
在整个测试过程中摇柄转速应保持恒定匀速，避免忽快忽慢。
绝缘表的使用方法
绝缘表的使用方法
绝缘表是一种用于测量电气系统中绝缘电阻的仪器。
使用绝缘表的方法如下：
第一步：选择正确的绝缘表
根据被测电路的电压等级，选择正确的绝缘表。
一般来说，电气系统的电压等级越高，所需要的绝缘表的绝缘电阻值就越大。
第二步：准备被测电路
在测试之前，应该确保被测电路已经关闭，并断开所有连接。
第三步：连接绝缘表
将绝缘表的电极与被测电路的绝缘部分连接。
一般来说，在直流电路中，电极应该连接到正极；在交流电路中，电极应该连接到任意一端。
第四步：测量绝缘电阻
打开绝缘表，等待其稳定，然后开始测量。
在测量时，应该注意不要在绝缘表上施加过大的电压，以免对被测电路造成损害。
第五步：记录测量结果
在测量完成后，应该记录下测量结果，并进行数据分析。
如果测量结
果显示出电路的绝缘电阻过低，应该及时采取措施进行维修或更换。
绝缘表的使用方法需要注意安全问题。
在使用绝缘表时，应该遵循相关的安全标准和操作规程，以确保人员和设备的安全。
绝缘电阻测试仪的使用方法及注意事项
绝缘电阻测试仪的使用方法及注意事项绝缘电阻测试仪是一种用于测量电气设备和电气线路的绝缘电阻的仪器。
它能够帮助我们检测设备或线路的绝缘性能，以确保其安全可靠地运行。
绝缘电阻测试仪的使用方法如下：第一步，准备工作。
打开绝缘电阻测试仪的电源开关，并确保仪器正常工作。
同时，将测试仪的测试电压和测试时间设定为合适的数值。
根据被测设备或线路的额定电压和测试标准，选择合适的测试电压和测试时间。
第二步，连接被测设备或线路。
将测试仪的测试电极与被测设备或线路的绝缘部分连接起来。
通常情况下，测试电极的一个极端连接到被测设备或线路的绝缘外壳，另一个极端则连接到设备或线路的绝缘内部。
第三步，进行测试。
按下测试仪上的测试按钮，开始进行绝缘电阻的测试。
在测试过程中，测试仪会输出测试电压，并测量被测设备或线路的绝缘电阻。
测试结果会显示在测试仪的显示屏上。
第四步，判断测试结果。
根据测试仪上显示的测试结果，判断被测设备或线路的绝缘性能是否合格。
一般而言，绝缘电阻的测试结果应该远远大于被测设备或线路的额定绝缘电阻。
如果测试结果低于额定绝缘电阻或测试仪上显示异常，说明被测设备或线路存在绝缘故障，需要进行修理或更换。
使用绝缘电阻测试仪时需要注意以下几点：1. 安全第一。
在连接被测设备或线路之前，确保设备或线路已经断开电源，并采取必要的安全措施，以防止电击或其他事故。
2. 正确选择测试电压和测试时间。
根据被测设备或线路的额定电压和测试标准，选择合适的测试电压和测试时间。
如果选择的电压过高，可能会对设备或线路造成损坏。
3. 注意测试环境。
在进行绝缘电阻测试时，应确保测试环境干燥、无尘、无污染，并且温度适宜。
湿度和污染物会对测试结果产生影响。
4. 注意测试电极的接触质量。
测试电极与被测设备或线路的接触质量直接影响测试结果的准确性。
在连接电极时，应确保电极与被测设备或线路表面接触良好，无松动或氧化现象。
5. 注意测试结果的解读。
测试仪上显示的绝缘电阻数值应该在合理范围内，并符合被测设备或线路的额定绝缘电阻要求。
绝缘电阻表的使用方法和注意事项
绝缘电阻表的使用方法和注意事项绝缘电阻表的使用方法和注意事项摘要：电器产品的绝缘性能是评价其绝缘好坏的重要标志之一，它通过绝缘电阻反映出来。
绝缘电阻表，又称摇表，是用来测量大电阻和绝缘电阻的专用仪器，所以我们要了解它的使用方法和注意事项。
关键词：绝缘电阻表使用方法注意事项绝缘电阻表，又称摇表或者兆欧表，是用来测量大电阻和绝缘电阻的专用仪器。
它由一个手摇发电机和一个磁电式比率表两大部分构成，手摇发电机提供一个便于携带的高电压测量电源，电压范围在500～5000V之间，磁电式比率表是测量两个电流比值的仪表，由电磁力产生反作用力矩来测量电器设备的绝缘电阻值。
根据其测量结果，可以简单的鉴别电气设备绝缘的好坏。
常用绝缘电阻表的额定电压为500V、1000V、2500V等几种。
它的标度尺单位是“兆欧”（MΩ）表示。
1 绝缘电阻表使用绝缘电阻表有三个接线端子，一个标有“线路”或“L”的端子（也称相线）接于被测设备的导体上；另一个标有“地”或“E”的端子接于被测设备的外未接好或绝缘电阻有问题。
②绝缘电阻表的测试引线应选用绝缘良好的多股软线，“L”、“E”两端子引线应独立分开，避免缠绕在一起，以提高测试结果的准确性。
③在摇测绝缘时，应使绝缘电阻表保持额定转速，一般为120～150r/min。
测试开始时先将“E”端子引线与被测设备外壳与地相连接，待转动摇柄至额定转速后再将“L”端子引线与被测设备的测试极相碰接，等指针稳定后（一般为1min），读取并记录电阻值。
在整个测试过程中摇柄转速应保持恒定匀速，避免忽快忽慢。
测试结束时，应先将“L”端子引线与被测设备的测试极断开，再停止摇柄转动。
这样做，主要是防止被测设备的电容对绝缘电阻表的反充电而损坏表针。
1.3 绝缘电阻测量绝缘电阻接线和方法①测量照明或电力线路对地的绝缘电阻，E接线端可靠接地，L接线端与被测线路相连，如图a所示。
②测量电动机的绝缘电阻，将绝缘电阻表的接地端E接机壳，L 接线端接电机的绕组，然后进行摇测，如图b所示。
绝缘电阻表使用及注意事项
绝缘电阻表使用方法及注意事项
(1)将绝缘电阻表置于平衡牢固的地方。
(2)正确接线。
接线柱:“E”(接地)、“L”(线路)和“G”(保护环或称屏蔽端子),保护环的作用是消除表壳表面“L”和“E”接线柱间的漏电和被测绝缘物表面漏电的影响。
在测量电为线路的绝缘电阻时，将“E”接线柱可靠接地，“L”接被测量线路;在测量电动机、电气设备的绝缘电阻时，将“E”接线柱接设备外壳，“L”接电动机绕组或设备内部电路;若测两绕组间的绝缘电阻，则两接线柱分别接两绝缘接线端;若测电缆的绝缘电阻:“L”应接线芯，“E”接外壳，“G”接线芯与外壳间的绝缘层。
(3)测量时，按顺时针方向摇动手柄，速度由慢到快均匀上升，最后稳定在120r/min，允许有20%的变化，最多不应超过25%。
通常要摇动1min后，待指针稳定下来再读数，若测量中发现指针指零，应立即停止摇动。
绝缘电阻表测量用的接线要选用绝缘良好的单股导线，测量时两条线不能绞在一起，以免导线间的绝缘电阻影响测量结果。
(4)如果被测电路中有电容，则应先持续摇动一段时间，让电容充电，待指示稳定后再读数。
(5)禁止在雷电时或附近有高压导体的设备上测量绝缘电阻。
(6)测量完毕后，应对被测设备或电路充分放电，在绝缘电阻表没有停止转动或被测设备没有放电之前，不可用手触及被测部位，也不可去拆除连接导线，以免引起触电。
(7)定期对绝缘电阻表进行校验。
绝缘电阻表安全操作规程
绝缘电阻表安全操作规程
绝缘电阻表是一种用来测量电气设备或电路的绝缘能力的仪器，通过测量绝缘电阻来判断电路或设备的安全性能。
在使用过程中，
必须严格遵守安全操作规程，以确保人身安全和测试数据的准确性。
以下是绝缘电阻表的安全操作规程：
1. 使用前检查仪器是否正常，如绝缘电阻表的电源是否接好、
表头是否无误和测试电缆是否完好无损等。
2. 在使用前应将绝缘电阻表置于干燥、无污染、无易燃气体和
腐蚀性气体的地方，保证环境安全。
3. 使用前应仔细阅读绝缘电阻表的使用说明书，了解各种操作
方法。
如无法熟练掌握操作方法，不要随意使用。
4. 测试电路或设备前，必须确认其停电、并用通电表测量电压，确保测试环境是安全的。
5. 测试时应使用绝缘电阻表专用的测试电缆，不得使用普通电
缆替代，以确保测试数据的准确性和可靠性。
6. 测试时应按照绝缘电阻表的使用说明书和操作规程进行测量
和操作，不得擅自变更测试参数。
7. 在测试中，为防止误操作和误触触点，应将绝缘电阻表的表
笔分别插入袖口中，以防触电伤人。
并坚决拒绝任何人员进行随意
触碰。
8. 在测试过程中，若绝缘电阻表表头或电缆发现异常，应立即
停止测试，并进行维修或更换。
9. 测试结束后，必须先将测试环境还原，再将绝缘电阻表进行
清洁和保养。
10. 绝缘电阻表检验周期一般为1年，到期一定要及时送检验所，以保证测试数据的精确性。
总之，绝缘电阻表在使用时必须严格遵守安全操作规程，注重
细节和注意事项。
只有在保证人身安全和测试数据准确性的基础上，才能发挥绝缘电阻表的真正作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
绝缘电阻表的使用及注意事项
(1)绝缘电阻表的选用原则：应根据被测电气设备的额定电压等级，选用不同电压等级的绝缘电阻表。
(2)有些绝缘电阻表的标度尺不是从零开始，而是从lMΩ或2MΩ，这种绝缘电阻表不适宜用于测定处在潮湿环境中的低压电气设备的绝缘电阻，因为在这种环境中，电气设备的绝缘电阻值较小，有可能小于在仪表上得不到读数，容易误认为绝缘电阻值为零而得出错误的结论。
(3)测量前必须切断被测设备的电源，并接地短路放电。
放电的目的是保证人身和设备的安全，并使测量的数据准确。
(4)被测物的表面应擦干净。
(5)绝缘电阻表应放在平稳的地方，以免摇动发电机手柄时，表身摇动而影响读数。
(6)测量绝缘电阻时，绝缘电阻表放置地点应远离大电流的导体和有外磁场的场合，以免影响读数。
(7)测量前应对绝缘电阻表本身检查一次。
即在绝缘电阻表未接上被测物之前，摇动发电机手柄到额定转速，这时指针应指在"∞"的位置。
有的绝缘电阻表上有"无穷大"调节器，若发电机到额定转速时指针不指"∞"处，可以转动调节器，使指针指到"∞"处。
其次将"线路""接地"两接线柱短接，缓慢转动发电机手柄，看指针是否指到"0"位。
通过上面检查及调节，如果不能使指针指到"∞"处及"0" 处，说明绝缘电阻表已有毛病，必须进行检修，才能使用。
(8)绝缘电阻表的接线，一般绝缘电阻表上有三个接线柱，即"线"（L)、"地"（E)、
"保护环"（G)。
测量绝缘电阻时，应该分别将"线"接线柱及"地"接线柱用单根导线与被测物相联。
"线"端钮用的连接线一定要对大地绝缘良好。
(9)转动手摆发电机，使它的速度应该保持在规定的范围内，切忌忽快忽慢（一般
规定为120r/mi n)。
(10)绝缘电阻随着测量时间和长短而不同，一般采用lmin 以后的读数为准，遇
到电容量特别大的被测物时，可等到指针稳定不变时为准。
(11)在绝缘电阻表没有停止转动和被试物没有放电以前，不可用手触及被试物测
量部分和进行拆除导线的工作。
在做完具有大电容设备的试验时，必须先将被试物对地短路放电，然后再停止绝缘电阻表的转动。
这主要是为了防止电容器放电而打坏绝缘电阻表。
