直线导轨参数及安装
直线导轨的钢珠尺寸

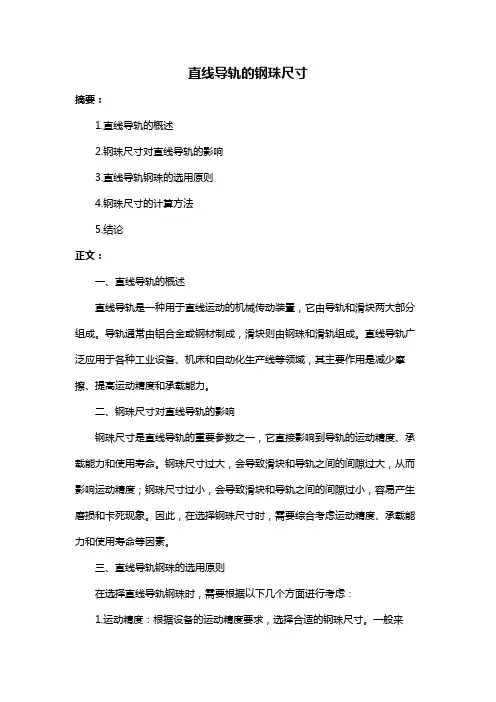

直线导轨的钢珠尺寸摘要:1.直线导轨的概述2.钢珠尺寸对直线导轨的影响3.直线导轨钢珠的选用原则4.钢珠尺寸的计算方法5.结论正文:一、直线导轨的概述直线导轨是一种用于直线运动的机械传动装置,它由导轨和滑块两大部分组成。
导轨通常由铝合金或钢材制成,滑块则由钢珠和滑轨组成。
直线导轨广泛应用于各种工业设备、机床和自动化生产线等领域,其主要作用是减少摩擦、提高运动精度和承载能力。
二、钢珠尺寸对直线导轨的影响钢珠尺寸是直线导轨的重要参数之一,它直接影响到导轨的运动精度、承载能力和使用寿命。
钢珠尺寸过大,会导致滑块和导轨之间的间隙过大,从而影响运动精度;钢珠尺寸过小,会导致滑块和导轨之间的间隙过小,容易产生磨损和卡死现象。
因此,在选择钢珠尺寸时,需要综合考虑运动精度、承载能力和使用寿命等因素。
三、直线导轨钢珠的选用原则在选择直线导轨钢珠时,需要根据以下几个方面进行考虑:1.运动精度:根据设备的运动精度要求,选择合适的钢珠尺寸。
一般来说,钢珠尺寸越小,运动精度越高;钢珠尺寸越大,运动精度越低。
2.承载能力:根据设备的承载能力要求,选择合适的钢珠尺寸。
一般来说,钢珠尺寸越大,承载能力越强;钢珠尺寸越小,承载能力越弱。
3.使用寿命:根据设备的使用寿命要求,选择合适的钢珠尺寸。
一般来说,钢珠尺寸越小,使用寿命越长;钢珠尺寸越大,使用寿命越短。
四、钢珠尺寸的计算方法钢珠尺寸的计算方法通常根据以下公式进行:钢珠尺寸= (承载能力×运动距离)÷(摩擦系数×滑块重量)其中,承载能力、运动距离、摩擦系数和滑块重量是已知条件,可以通过查表或实验测量得到。
五、结论总之,直线导轨的钢珠尺寸对导轨的运动精度、承载能力和使用寿命具有重要影响。
力平(导轨压块)可以简单的调整直线导轨的直线度道

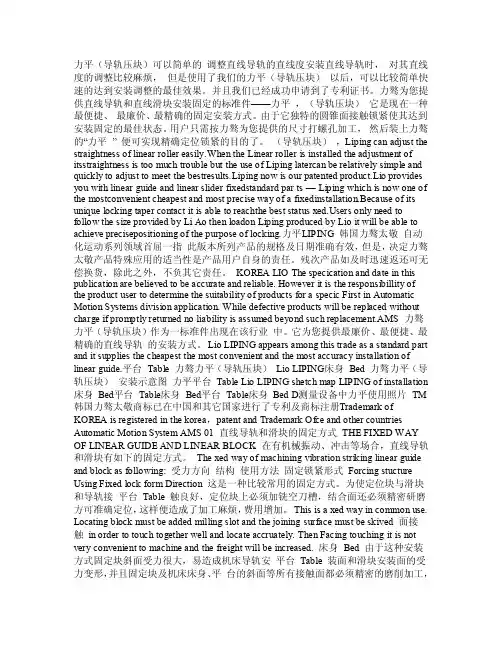

力平(导轨压块)可以简单的调整直线导轨的直线度安装直线导轨时,对其直线度的调整比较麻烦,但是使用了我们的力平(导轨压块)以后,可以比较简单快速的达到安装调整的最佳效果。
并且我们已经成功申请到了专利证书。
力骜为您提供直线导轨和直线滑块安装固定的标准件——力平,(导轨压块)它是现在一种最便捷、最廉价、最精确的固定安装方式。
由于它独特的圆锥面接触锁紧使其达到安装固定的最佳状态。
用户只需按力骜为您提供的尺寸打螺孔加工,然后装上力骜的“力平” 便可实现精确定位锁紧的目的了。
(导轨压块),Liping can adjust the straightness of linear roller easily.When the Linear roller is installed the adjustment of itsstraightness is too much trouble but the use of Liping latercan be relatively simple and quickly to adjust to meet the bestresults.Liping now is our patented product.Lio provides you with linear guide and linear slider fixedstandard par ts — Liping which is now one of the mostconvenient cheapest and most precise way of a fixedinstallation.Because of its unique locking taper contact it is able to reachthe best status ers only need to follow the size provided by Li Ao then loadon Liping produced by Lio it will be able to achieve precisepositioning of the purpose of locking.力平LIPING 韩国力骜太敬自动化运动系列领域首屈一指此版本所列产品的规格及日期准确有效,但是,决定力骜太敬产品特殊应用的适当性是产品用户自身的责任。
导轨直线度检查标准

导轨直线度检查标准一、平面度导轨的平面度是衡量导轨表面平整程度的重要指标。
理想的导轨平面应完全平整,无任何凹凸不平。
在实际检测中,导轨的平面度通常使用精密的测量仪器进行测量,其标准值根据不同的导轨类型和用途而有所不同。
一般而言,导轨的平面度应小于0.02mm/1000mm。
二、平行度平行度指的是导轨面之间的相互平行程度。
在导轨系统中,两导轨之间的平行度至关重要,因为它直接影响到设备的运行精度和稳定性。
平行度的检测通常使用精密的测量仪器进行,其标准值根据实际应用需求而定,一般应小于0.02mm/1000mm。
三、直线度导轨的直线度指的是导轨在长度方向上的直线偏差。
理想的导轨应在长度方向上保持一条直线,无任何弯曲或扭曲。
直线度的检测方法与平行度类似,一般应小于0.02mm/1000mm。
四、扭曲度扭曲度指的是导轨在三维空间中的扭曲程度。
导轨的扭曲度会影响设备的运动轨迹和稳定性,因此需要严格控制。
扭曲度的检测通常需要使用专业的测量仪器,其标准值根据实际应用需求而定,一般应小于0.02mm/1000mm。
五、间隙导轨的间隙指的是导轨面之间的空隙大小。
适当的间隙可以保证导轨的正常运行,但过大的间隙会导致设备运行不稳定。
间隙的大小应根据实际应用需求而定,其标准值一般为0.01-0.03mm。
六、温差影响导轨的工作环境温差可能会对其性能产生影响。
温差可能导致导轨的变形、间隙变化等问题,从而影响设备的精度和稳定性。
因此,在检查导轨直线度时,需要考虑温差的影响。
一般情况下,导轨应能在-20℃~60℃的环境中正常工作。
七、耐磨性导轨的耐磨性是指在长期使用过程中抵抗磨损的能力。
耐磨性是衡量导轨质量的重要指标之一。
一般来说,导轨的耐磨性取决于其制造材料和工艺。
耐磨性良好的导轨可以大大延长其使用寿命。
检测耐磨性的主要方法是通过实验模拟实际工况,测量导轨在一定磨损次数后的性能变化。
八、刚性导轨的刚性指的是其抵抗变形的能力。
直线导轨选型基本原则步骤和参数考量

直线导轨选型基本原则步骤和参数考量直线导轨是一种精密机械元件,在机械设备和自动化系统中得到广泛应用。
在选型过程中,需要考虑许多因素,如负载、工作环境、精度、稳定性和耐磨性等。
下面是直线导轨选型的基本原则和步骤以及参数考量。
一、基本原则直线导轨选型的基本原则是根据所需的功能特性来选择最佳的导轨,同时考虑到机械部件的可靠性、经济性和使用寿命。
二、步骤1. 确定工作条件和要求:首先需要确定设备的负载、速度、精度、噪声和使用寿命等参数,以便选择适合的导轨型号。
2. 了解导轨的特性:参考直线导轨的产品手册,了解导轨的精度、刚性、防尘、防水和耐磨性等特性。
3. 选择导轨尺寸:选择适合负载和速度要求的导轨尺寸。
对于负载较大或速度较高的应用,需要选择更大的导轨尺寸和型号。
4. 确定导轨质量:质量是导轨选型的关键考量之一。
为了提高精度和稳定性,应尽可能选择高质量的导轨。
5. 熟悉安装和维护要求:了解导轨的安装和维护要求,如需要留意导轨的保护措施、润滑方式和维护周期等。
三、参数考量1. 负载:负载是选择导轨的最重要参数之一。
需要确保导轨能够承受负载并保持稳定。
一般来说,负载能力越高的导轨,使用寿命也会越长。
2. 速度:导轨的速度影响其所需的精度和刚性。
需要根据应用的速度要求选择导轨型号和尺寸。
3. 精度:导轨的精度是指导轨的位置偏差值。
注重精度的应用需要选择更高精度的导轨型号。
4. 刚性:导轨的刚性决定了其对负载的承载能力。
对于负载较大或需要高速运动的应用,需要选择刚性更好的导轨。
5. 稳定性:导轨的稳定性是指它能否保持精度,并在操作过程中减少振动和噪声。
6. 耐磨性:导轨的耐磨性取决于其材料和表面处理方式。
选择更耐磨的导轨能够延长其使用寿命。
总之,选择合适的直线导轨需要在实际应用中进行全面的考虑和评估,并综合考虑以上参数,从而选择最优的导轨。
直线导轨尺寸参数

直线导轨尺寸参数1. 什么是直线导轨?直线导轨是一种用于工业机械和机床上的高精度直线运动传动部件,可以使工作平台对于床身进行快速、准确的直线运动。
直线导轨通常由导轨、导块和支撑结构组成,通过导块的滑动,使工作平台在导轨上进行直线运动。
2. 直线导轨的尺寸参数有哪些?直线导轨的尺寸参数一般包括导轨宽度、导轨高度、导块外形尺寸、导块滑动面积等多个方面。
其中,导轨宽度和高度是导轨最基本的尺寸参数,一般的导轨宽度为15mm、20mm、25mm、30mm等多种规格,导轨高度则根据不同的工作要求有不同的高度,一般的高度为10mm、15mm、20mm等;导块外形尺寸则决定了其适合安装的工作平台的大小,常见的导块规格有20mm*30mm、20mm*40mm、25mm*40mm等多种规格,具体尺寸应根据工作平台的大小来确定;导块滑动面积则是决定导轨使用寿命长短的一个重要参数,滑动面积越大,导轨的使用寿命就越长,一般的导块滑动面积为20mm*20mm、20mm*25mm、25mm*30mm等多种规格。
3. 直线导轨的选择原则是什么?选择适合的直线导轨需要考虑多个因素,如负载、加速度、速度和精度等方面,一般的选择原则如下:(1) 负载:不同尺寸和规格的直线导轨所能承受的负载不同,需要根据实际工作负荷来选择合适的导轨规格。
(2) 加速度:加速度是导轨的动态性能指标之一,直线导轨的加速度一般越大,则响应速度和动态性能越好。
(3) 速度:速度也是动态性能指标之一,常见的直线导轨速度为3m/s、5m/s、10m/s等。
(4) 精度:直线导轨必须具备高精度和稳定性,能够满足不同工艺加工要求。
综上所述,选择合适的直线导轨需要考虑多个参数和因素,必须针对具体的工作要求进行选择。
直线导轨的钢珠尺寸

直线导轨的钢珠尺寸直线导轨的钢珠尺寸在现代制造业中,直线导轨是一种常见的机械传动部件,用于实现工作台或机械设备的平移运动。
它通过钢珠的滚动来减少摩擦阻力,从而提高了运动的平稳性和准确性。
在直线导轨的设计中,钢珠的尺寸被视为一个重要的参数,它直接影响着导轨的性能和寿命。
1. 钢珠尺寸对于导轨的精度和刚度至关重要。
钢珠的直径越小,导轨的摩擦阻力越小,因此运动更加平滑和准确。
小直径的钢珠也意味着导轨的几何误差更容易被控制在较小的范围内,使得导轨的精度更高。
然而,小直径的钢珠也会导致导轨的刚度降低,使得导轨在承载能力和抗振动能力方面受到一定的限制。
2. 钢珠的尺寸应与导轨长度相匹配。
较短的导轨通常使用较小直径的钢珠,以增加导轨的平稳性和准确性。
而较长的导轨则需要较大直径的钢珠来提高导轨的刚度和承载能力。
在选择钢珠尺寸时,必须综合考虑导轨的长度和应用需求。
3. 钢珠轨道的设计也会影响钢珠尺寸的选择。
对于平行轨道设计,较小直径的钢珠可以减少运动时的相互干涉,提高系统的刚度和精度。
而V型轨道设计则适合使用较大直径的钢珠,以增加运动时的接触面积和承载能力。
4. 钢珠尺寸的选择还需要考虑到工作环境和负载条件。
在高温或低温环境下,钢珠的材料和尺寸需要进行适当的选择,以确保导轨的正常运行。
钢珠的尺寸也需要根据负载条件进行选择,以满足导轨的承载需求。
直线导轨的钢珠尺寸是决定导轨性能和寿命的重要因素。
在选择钢珠尺寸时,需要综合考虑导轨的精度、刚度、长度和应用需求,以及工作环境和负载条件。
只有合理选择钢珠尺寸,才能使直线导轨在运动过程中达到理想的平稳性、准确性和可靠性。
笔者对直线导轨的钢珠尺寸也有一些个人观点和理解。
我认为在选择钢珠尺寸时,应该采取适度的控制,避免过小或过大的钢珠尺寸对导轨性能的不利影响。
在设计直线导轨时,应注重钢珠轨道的合理设计,以充分发挥钢珠的优势,并提高导轨的性能。
我认为在选择钢珠尺寸时,不仅要考虑导轨的性能需求,还要考虑制造成本和工艺要求,以实现经济合理和可行的方案。
直线导轨参数及安装

直线导轨参数及安装直线导轨是一种用于机械设备运动的设备,其主要功能是提供平稳的运动和定位支持。
通过安装直线导轨,可以实现机械设备在一个或多个轴向上的运动,如线性推进器、数控机床、自动化装配生产线等。
直线导轨的参数包括导轨长度、载荷能力、精度等。
导轨长度是指导轨的有效长度,是导轨的重要参数之一,根据具体应用需求来确定。
载荷能力是指导轨所能承受的最大负荷。
在选择导轨时,应结合机械设备的负荷情况来确定导轨的载荷能力。
精度是指导轨的定位精度和重复定位精度。
定位精度是指导轨在给定位置停止时的偏差,重复定位精度是指导轨重复运动到同一位置时的偏差。
一般来说,精度越高,导轨的性能越好,但成本也会相应提高。
安装直线导轨时,需要注意以下几个方面。
首先,应确保直线导轨的安装和固定基座的平整度。
如果基座存在不平整的情况,可能会影响导轨的安装精度和运动平稳性。
因此,在安装前,应对基座进行检查和修整。
其次,需要正确选择安装用的螺栓和固定件。
螺栓的级别和规格应符合导轨的要求,确保固定件的可靠性。
在固定时,螺栓应均匀地分布在导轨上,避免出现过度或不足固定的情况。
第三,安装过程中需注意导轨的水平度和平行度调整。
导轨的水平度和平行度对于机械设备的运动平稳性有重要影响。
在安装过程中,应使用水平度仪和平行度仪进行调整,保证导轨的水平度和平行度达到要求。
第四,安装后还需进行导轨的调试和检测。
在机械设备安装完成后,需要对导轨进行调试和检测,确保其正常运转和满足精度要求。
调试和检测包括导轨的行程测量、定位精度测试和重复定位精度测试等。
最后,需要进行导轨的保养和维护。
导轨在运行过程中会受到环境的影响,如灰尘、湿气等。
因此,在使用过程中,需要定期清理导轨,并进行润滑保养,以延长导轨的使用寿命。
总之,直线导轨的参数和安装都是非常重要的,对于机械设备的运动性能和精度有重要影响。
因此,在选购导轨和安装过程中,需要综合考虑机械设备的需求和导轨的性能,并严格按照导轨厂家提供的安装指导进行操作。
mgr微型直线导轨规格参数解释

mgr微型直线导轨规格参数解释mgr微型直线导轨规格参数解释导轨是一种用于机械设备的运动部件。
它能够提供精准的直线运动,并具有较高的刚度和定位精度。
在工业设备和机械制造领域中,导轨有着广泛的应用。
不同类型的导轨规格参数不同,而本文将详细解释mgr微型直线导轨的规格参数及其重要性。
mgr微型直线导轨是一种非常常见的导轨类型,它适用于需要小空间、高精度和高速运动的应用。
mgr导轨由两个主要部分组成:导轨和导轨块。
导轨是一根直线条,类似于横截面呈“T”字形,而导轨块则是安装在导轨上的滑块。
mgr微型直线导轨具备以下规格参数:1. 导轨长度:mgr微型直线导轨的长度通常是指导轨条的有效行程。
它的值通常以毫米(mm)为单位进行标识。
不同的应用需要不同长度的导轨,因此在选择时需要根据具体需求进行选择。
2. 许可载荷:许可载荷是指导轨在运动中能够承受的最大负荷。
mgr微型直线导轨的许可载荷通常以牛顿(N)为单位进行表示。
许可载荷的大小直接影响到导轨的运动稳定性和寿命,在选择时需要根据实际负载情况进行合理安排。
3. 动态刚度:动态刚度是指导轨在运动中的抗变形能力。
mgr微型直线导轨的动态刚度通常以牛顿/毫米(N/mm)为单位进行表示。
动态刚度与导轨的材质、结构和尺寸等因素相关,影响到导轨在高速运动时的稳定性和精度。
4. 额定速度:额定速度是指导轨在标准工作条件下能够安全运行的最大速度。
mgr微型直线导轨的额定速度通常以毫米/秒(mm/s)为单位进行表示。
额定速度的大小取决于导轨的结构、润滑方式和激振力等因素,在选择时需要根据实际需求进行合理安排。
5. 回程误差:回程误差是指导轨在运动过程中的位置误差。
mgr微型直线导轨的回程误差通常以毫米(mm)为单位进行表示。
回程误差的大小与导轨的精度和结构有关,对于高精度应用来说,需要选择回程误差较小的导轨。
mgr微型直线导轨的规格参数对于其应用的性能和质量至关重要。
在选择和使用mgr导轨时,需要根据实际需求综合考虑这些参数,并根据具体情况进行合理的调整和优化。
直线导轨相关计算

直线导轨相关计算直线导轨是一种常见的工业设备,用于实现水平运动的高精度定位。
它由固定在工作台上的导轨和固定在工作台上的滑块组成。
滑块可在导轨上自由滑动,从而实现工件的平稳移动。
在导轨设计和应用中,一些关键参数和计算是非常重要的。
1.导轨类型和尺寸选择:直线导轨的类型主要有滚动导轨和滑动导轨两种。
滚动导轨采用滚动体与导轨滚道接触,适用于高负载和高速度的应用。
滑动导轨则通过滑动阻力实现,适用于低速、低负载和高精度的应用。
选择合适类型的导轨需要考虑实际应用需求。
导轨的尺寸大小取决于工件的尺寸和负荷,并应满足运动平稳、定位精度高的要求。
2.导轨和滑块的材料选择:导轨和滑块的材料选择直接影响到导轨的耐磨性、刚度和稳定性。
常见的材料包括钢、铝合金、高密度聚乙烯等。
钢具有高刚度和耐磨性,适用于大负荷和高速度的应用;铝合金具有轻质、良好的尺寸稳定性,适用于低负荷和高精度的应用;高密度聚乙烯具有良好的自润滑性和降噪效果,适用于低负荷和低速度的应用。
3.导轨长度和支撑方式:导轨的长度应根据工件的移动范围进行选择,同时需要考虑导轨的刚度和平行度。
较长的导轨会增加刚度和平行度的要求,对支撑方式提出更高的要求。
常见的支撑方式有侧挂式、双向支撑式、减摆支撑式等。
不同支撑方式的选择应根据实际情况综合考虑。
4.导轨的静载荷和动载荷计算:静载荷指导轨与滑块之间的垂直负荷,用于计算导轨的刚度和滑块的尺寸;动载荷则考虑到滑块在工作过程中的加速度、速度和冲击负荷等。
静载荷和动载荷的计算是导轨设计的基础。
5.导轨的定位精度和重复定位精度要求:导轨的定位精度是指工件在导轨上的移动误差,重复定位精度则是在多次工作循环中,工件位置的重复误差。
定位精度的要求取决于实际应用,一般需要根据工件的尺寸和精度要求进行评估。
6.导轨的润滑和密封要求:导轨在工作过程中需要进行润滑,以减少摩擦和磨损,提高导轨的寿命和运动平稳性。
润滑方式有油脂润滑、油润滑等,根据实际需求选择润滑方式。

直线导轨参数及安装

认识直线导轨-导轨的详细参数来源:Hiwin直线导轨官网作者:直线导轨时间:2010-01-29 12:06 我要投稿21世纪起人类对地球环境保护意识日益高涨,各式工业产品均朝向环保化与节能高效率的潮流发展。
线性传动产品的设计理念上,当然也必须符合时代的要求,朝向高速化、高精度化、复合化与环保节能化的趋势,如何引进环保节能化的概念引起线性滑轨的诞生。
线性滑轨广泛运用于精密机械、自动化、各种动力传输、半导体、医疗和航太等产业上,均具有极为关键的地位。
本文将引导读者了解线性滑轨的应用参数及相互关系,让读者在选用及安装线性滑轨能有一定的参考数据应用能力。
有关如何选择适用的线性滑轨及如何安装线性滑轨请参阅下二篇文章。
1-1 线性滑轨名词介绍主要影响参数a、线性滑轨之负荷与寿命(L)线性滑轨选用型号时,根据机构使用条件及所受外力,可藉由工程计算求出机构中每一个滑座所受外力影响产生的负载,而型录上记载的基本静额定负载(C0)或基本容许静力矩(Mx、My、Mz)等参数,将滑座等效负载求出予以比较,可以求出静安全系数,用以判断机构对于外力的抵抗程度。
而线性滑轨评估长期磨耗使用寿命则是利用基本动额定负载(C),可求出线性滑轨因长期往复负载导致发生金属疲劳之表面破坏的总行程距离。
b、基本额定静负荷(C0)当线性滑轨系统于静止或低速运行中受到过大的负载或冲击,轨道沟槽及钢珠会发生永久变形,假设此变形量达到某个程度,此线性滑轨就无法运行顺畅。
而基本额定静负载(C0)即为静止负载作用在轨道沟槽及钢珠产生的总永久变形量达到钢珠直径的万分之一时的静止负荷。
c、基本容许静力矩(Mx,My,Mz)当线性滑轨系统受到负载或冲击而产生力矩时,使线性滑轨发生轨道沟槽及钢珠的永久变形,当永久变形量达到钢珠直径的万分之一时。
我们称这种作用力矩为滑座的基本容许静力矩。
而Mx、My、Mz为在线轨X、Y、Z 三个轴向的值。
∙2∙3∙4∙下一页错误修正,请联系导轨网管理员!认识直线导轨-导轨的详细参数(2)来源:Hiwin直线导轨官网作者:直线导轨时间:2010-01-2912:06 我要投稿e、额定寿命的意义(L)线性滑轨为量产之下产物,即使使用制程与材料原料相同,在同条件运作的滑轨的也不一定有同样的运转寿命,额定寿命的定义:相同条件下连续运作其中90%的线性滑轨不会产生表面疲劳剥落的破坏时,线性滑轨所能行走总距离。
上银导轨,直线滑轨,直线导轨

1. RG 系列滚柱式直线导轨----------------------------------------------------------------------总 199, M2
1.1 滚柱导轨特点-------------------------------------------------------------------------------------------------总 199, M2 1.2 寿命计算与受力分析 / 1.3 本体结构-------------------------------------------------------------------总 200, M3 1.4 规格说明 / 1.5 导轨系列型式----------------------------------------------------------------------------总 201, M4 1.6 精度等级-------------------------------------------------------------------------------------------------------总 202, M5 1.7 预压力----------------------------------------------------------------------------------------------------------总 203, M6 1.8 润滑方式/1.9 防尘配备-------------------------------------------------------------------------------------总 204, M7 1.10 刮油片摩擦阻力 / 1.11 导轨及滑块安装基面本身误差要求-------------------------------------总 205, M8 1.12 滚柱式直线导轨安装注意事项 / 1.13 单支标准长度及最大长度-----------------------------总 207, M10 1.14 RGH-CA/RGH-HA 系列滚柱式直线导轨尺寸表---------------------------------------------------总 208, M11 1.15 RGW-CC/RGW-HC 系列滚柱式直线导轨尺寸表 / 1.16RGR-T 下锁式导轨尺寸表-------总 209, M12
直线导轨的定位方式【技巧】

首先,我们来了解一下直线导轨的结构。
如图所示,可以直观的看到构成直线导轨的部件有滑轨、滑块和油嘴,具体结构大家可以参考网上资料自行了解。
一般情况下,在滑轨和滑块的侧面有一侧是精加工面,用来做定位的挡面。
其次,我们再来了解一下直线导轨的实际应用。
在设计过程中使用直线导轨的主要作用为支撑和引导运动部件,使其按给定的方向做往复直线运动。
直线导轨常应用在精度要求比较高的机械结构中,可根据具体参数和设计要求通过计算选择与之相匹配的直线导轨。
最后,给大家列举三种不同类型的直线导轨定位方式(主要针对双导轨使用来介绍,单导轨和双导轨是一样的机构)
1、滑块挡面限位+滑轨定位销限位,如下图所示
红色圈A:所指位置两个滑块的内侧都做了限位
红色圈B:所指滑轨定位基准为一侧,另外一侧辅助安装即可。
2、滑块定位销限位+滑轨挡面限位,如下图所示
红色圈A、B:所指位置两滑块的内侧都做了限位
红色圈C、D:所指滑轨定位基准为一侧,另外一侧辅助安装即可。
3、滑块和滑轨都用定位销限位,如下图所示
红色圈A:所指位置两个滑块的内侧都做了限位
红色圈B:所指滑轨位置为定位基准,采用定位销定位
以上内容仅为小编在设计过程中接触到的,只是直线导轨定位结构中的一部分。
大家在设计过程中要根据客户的具体要求及公司的内部规定,做合理的结构设计。
备注:在设计过程中,除了要考虑直线导轨的定位问题之外,还要考虑其防尘问题(如追加防护板)、注油口注油问题(如操作是否方便)以及限制机构的位移问题等,只有这样才能设计出理想的结构。
导轨滑块的重要选型参数

导轨滑块的重要选型参数导轨滑块是一种常见的机械传动元件,广泛应用于各种机械设备中。
在选择导轨滑块时,有一些重要的选型参数需要考虑。
本文将从以下几个方面介绍导轨滑块的选型参数及其重要性。
一、载荷能力:导轨滑块的载荷能力是指其能够承受的最大载荷。
在选型时,需要根据所需的负载大小来选择合适的导轨滑块。
如果负载过大,超过了导轨滑块的承载能力,会导致滑块损坏或工作不稳定。
因此,正确选择滑块的载荷能力对于确保设备的正常运行至关重要。
二、导向精度:导轨滑块的导向精度是指其在运动过程中的定位精度。
导向精度的好坏直接影响到设备的定位精度和运动平稳性。
对于高精度要求的设备,需要选择导向精度更高的滑块,以确保设备的运动精度。
三、刚度:导轨滑块的刚度是指其在受载工况下的刚度大小。
刚度越大,滑块在受载时的变形越小,运动精度越高。
因此,在选型时需要考虑设备受力情况,选择具有足够刚度的滑块,以满足设备的运动要求。
四、摩擦系数:导轨滑块的摩擦系数是指滑块与导轨之间的摩擦力大小。
摩擦系数越小,滑块在运动过程中的摩擦损失越小,能量损耗越小。
因此,在选型时需要选择摩擦系数较小的滑块,以提高设备的运动效率和节能效果。
五、寿命:导轨滑块的寿命是指其在一定工作条件下的使用寿命。
寿命的长短直接影响到设备的可靠性和使用成本。
在选型时,需要根据设备的使用要求和工作环境,选择具有足够寿命的滑块,以延长设备的使用寿命和降低维护成本。
六、密封性能:导轨滑块的密封性能是指其对外界灰尘、水分等介质的防护能力。
良好的密封性能可以有效防止滑块内部的润滑脂流失和外界介质的侵入,提高滑块的使用寿命和可靠性。
在选型时,需要选择具有良好密封性能的滑块,以适应不同的工作环境。
七、安装方式:导轨滑块的安装方式有多种,如直线导轨滑块、曲线导轨滑块等。
不同的安装方式适用于不同的工作场合和要求。
在选型时,需要根据设备的具体情况和安装要求,选择合适的安装方式。
导轨滑块的选型参数包括载荷能力、导向精度、刚度、摩擦系数、寿命、密封性能和安装方式等。
银泰直线导轨精度的几个主要名词参数

安昂传动
影响银泰直线导轨精度的几个主要名词参数
银泰直线导轨也叫做线性导轨,线性滑轨,是机器设备中高精度传动件,影响其精度的几个主要参数:
1、基本额定静负荷 (C0)
当线性滑轨系统在静止或低速运行中受到较大的负载或冲击,轨道沟槽和钢珠就会发生永久变形,假定这个变量参数达到某个程度,线性滑轨则无法运行顺畅。
而基本额定静负载(C0)即为静止负载作用在轨道沟槽及钢珠产生的总永久变形量达到钢珠直径的万分之一时的静止负荷。
2、线性滑轨之负荷与寿命 (L)
线性滑轨选用型号时,根据机构使用条件及所受外力,可藉由工程计算求出机构中每一个滑座所受外力影响产生的负载,而型录上记载的基本静额定负载(C0)或基本容许静力矩(Mx、My、Mz)等参数,将滑座等效负载求出予以比较,可以求出静安全系数,用以判断机构对于外力的抵抗程度。
而线性滑轨评估长期磨耗使用寿命则是利用基本动额定负载(C),可求出线性滑轨因长期往复负载导致发生金属疲劳之表面破坏的总行程距离。
3、静安全系数 (fs)
为基本额定静负荷 C0与线性滑轨系统最大等效负载之比率值。
此数值可以反映线性滑轨使用的可靠程度。
4、基本容许静力矩 (Mx,My,Mz)
当线性滑轨系统受到负载或冲击而产生力矩时,使线性滑轨发生轨道沟槽及钢珠的永久变形,当永久变形量达到钢珠直径的万分之一时。
我们称这种作用力矩为滑座的基本容许静力矩。
而 Mx、My、Mz为在线轨X、Y、Z 三个轴向的值。
安昂传动。
hgw25ca导轨参数

hgw25ca导轨参数HGW25CA导轨参数导轨是机械设备中常见的零部件,主要用于支撑和引导运动部件的运动,以保证机械设备的精度和稳定性。
HGW25CA导轨是一种常见的直线导轨,具有以下参数和特点。
1. 导轨尺寸:HGW25CA导轨的外形尺寸为长宽高分别为34mm×70mm×30mm,整体结构紧凑,适用于空间有限的设备。
2. 材料选择:HGW25CA导轨采用高强度优质钢材制成,具有较高的耐磨性和刚性,能够承受较大的载荷和冲击力。
3. 载荷能力:HGW25CA导轨的额定载荷能力为动载荷C:24.5kN,静载荷Co:19.6kN。
这意味着导轨能够在运动中承受较大的负荷,保证设备的稳定性和工作效率。
4. 运动特性:HGW25CA导轨具有较低的滑动阻力和摩擦系数,能够实现平稳的运动,减小能量损耗和噪音产生。
同时,导轨的回转性能也较好,能够满足不同工作场景下的运动需求。
5. 导轨精度:HGW25CA导轨的精度达到了国际标准,具有高的重复定位精度和刚性。
它能够确保设备在长时间运行中的稳定性和精准性。
6. 安装方式:HGW25CA导轨可以通过螺栓固定在设备上,安装简便快捷。
同时,导轨的设计也考虑到了润滑和密封,能够有效防止灰尘和杂质进入导轨内部,延长使用寿命。
7. 适用范围:HGW25CA导轨广泛应用于各种机械设备中,如数控机床、激光切割机、印刷机械等。
它能够满足不同工作环境下的运动需求,提高设备的稳定性和精度。
总结:HGW25CA导轨作为一种常见的直线导轨,具有尺寸紧凑、材料优质、载荷能力强、运动特性好、精度高、安装方便等优点。
它在各种机械设备中得到广泛应用,为设备的稳定性和精度提供了有力支持。
在选择导轨时,需要根据实际需求和工作环境来确定合适的型号和参数,以确保设备的正常运行和长久使用。
直线导轨加工工艺流程

直线导轨加工工艺流程
直线导轨加工流程
一、准备工作:
1、确定加工内容及加工要求,完成程序规划。
2、根据图纸,分析零件有关参数,确定加工刀具,按要求安装刀具及
其托架装置。
3、对直线导轨连接进行检查,确保其牢固,否则应安装螺纹锁拴。
4、按要求清理钻孔、内螺纹,内孔锥度校核合格后,清洁工作站及机
器各部位,准备开始。
二、加工步骤:
1、钻:根据图纸尺寸确定相应钻头,将直线导轨定位在机床上,进行
钻孔加工,并润滑联接处,确保钻头衔接良好。
2、开槽:安装对应的立式铣刀,根据相应图纸要求,定位好直线导轨,进行立式或水平开槽加工,确保槽深、宽符合要求。
3、螺纹加工:安装M螺纹刀片,根据螺纹的要求,调节好机床的参数,确保每一螺纹均达到指定的抚丝要求。
4、抛光加工:安装抛光轮,对直线导轨进行抛光加工,确保抛光效果好,色泽一致,外观达到要求。
三、结束加工:
1、清理刀具油料,完成直线导轨加工内容;
2、清理加工轴承,清理机器的外部异物;
3、检查直线导轨的加工尺寸;
4、完成试成品拆卸,可进行外观及质量检查;
5、对机床进行清洁,拆除安装的刀具及托架装置;
6、输出完成直线导轨加工程序,制作程序报告。
7、定期检查位置误差;
8、总结完成直线导轨加工流程,保存记录。
直线导轨线数

我们要找出直线导轨的线数。
首先,我们需要了解直线导轨的基本概念和特性。
直线导轨,也称为线性导轨,是一种机械装置,用于支撑和引导运动部件沿着预定的路径进行线性运动。
在直线导轨中,线数通常是指导轨的轨道数量。
例如,一个双排直线导轨会有两条轨道,因此它的线数是2。
而一个四排直线导轨会有四条轨道,所以它的线数是4。
因此,我们可以得出结论:直线导轨的线数就是其轨道的数量。
对于双排直线导轨,其线数为:2条。
对于四排直线导轨,其线数为:4条。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
认识直线导轨-导轨的详细参数
来源:Hiwin直线导轨官网作者:直线导轨时间:2010-01-29 12:06 我要投稿
21世纪起人类对地球环境保护意识日益高涨,各式工业产品均朝向环保化与节能高效率的潮流发展。
线性传动产品的设计理念上,当然也必须符合时代的要求,朝向高速化、高精度化、复合化与环保节能化的趋势,如何引进环保节能化的概念引起线性滑轨的诞生。
线性滑轨广泛运用于精密机械、自动化、各种动力传输、半导体、医疗和航太等产业上,均具有极为关键的地位。
本文将引导读者了解线性滑轨的应用参数及相互关系,让读者在选用及安装线性滑轨能有一定的参考数据应用能力。
有关如何选择适用的线性滑轨及如何安装线性滑轨请参阅下二篇文章。
1-1 线性滑轨名词介绍主要影响参数
a、线性滑轨之负荷与寿命(L)
线性滑轨选用型号时,根据机构使用条件及所受外力,可藉由工程计算求出机构中每一个滑座所受外力影响产生的负载,而型录上记载的基本静额定负载(C0)
或基本容许静力矩(Mx、My、Mz)等参数,将滑座等效负载求出予以比较,可以求出静安全系数,用以判断机构对于外力的抵抗程度。
而线性滑轨评估长期磨耗使用寿命则是利用基本动额定负载(C),可求出线性滑轨因长期往复负载导致发生金属疲劳之表面破坏的总行程距离。
b、基本额定静负荷(C0)
当线性滑轨系统于静止或低速运行中受到过大的负载或冲击,轨道沟槽及钢珠会发生永久变形,假设此变形量达到某个程度,此线性滑轨就无法运行顺畅。
而基本额
定静负载(C0)即为静止负载作用在轨道沟槽及钢珠产生的总永久变形量达到钢
珠直径
的万分之一时的静止负荷。
c、基本容许静力矩(Mx,My,Mz)
当线性滑轨系统受到负载或冲击而产生力矩时,使线性滑轨发生轨道沟槽及钢珠的永久变形,当永久变形量达到钢珠直径的万分之一时。
我们称这种作用力矩为滑座的基本容许静力矩。
而Mx、My、Mz为在线轨X、Y、Z 三个轴向的值。
∙2
∙3
∙4
∙下一页
错误修正,请联系导轨网管理员!
认识直线导轨-导轨的详细参数(2)
来源:Hiwin直线导轨官网作者:直线导轨时间:2010-01-29
12:06 我要投稿
e、额定寿命的意义(L)
线性滑轨为量产之下产物,即使使用制程与材料原料相同,在同条件运作的滑轨的也不一定有同样的运转寿命,额定寿命的定义:相同条件下连续运作其中90%的线性滑轨不会产生表面疲劳剥落的破坏时,线性滑轨所能行走总距离。
f、基本额定动负荷(C)
基本额定动负荷用于定义线性滑轨抵抗金属表面疲劳破坏的负载能力,定义的方式为使用同一批相同规格与同样使用条件的线性滑轨,假设将测试额定寿命定为50KM,这一批线性滑轨在实验负荷下运行50KM 而能有90%以上不产生金属表面疲劳剥落破坏的现象时,则此实验负载即为此线性滑轨在额定寿命
50km之基本动额定负荷。
1-2 线性滑轨名词介绍附属影响参数
∙共4页:
∙上一页
∙1
∙2
∙3
∙4
∙下一页
∙上一篇:如何选购电子拉力机?∙下一篇:直线导轨安装须知
认识直线导轨-导轨的详细参数(3)
来源:Hiwin直线导轨官网作者:直线导轨时间:2010-01-29
12:06 我要投稿
f、硬度系数(fh)
为了充分发挥线性滑轨的负荷能力,滚动面的硬度范围最好在HRC 58~62。
若滚动面的硬度比HRC 58硬度低时, 基本额定动负荷与基本额定静负荷就必须考虑硬度系数(fh)。
i、温度系数(ft)
如果线性滑轨的使用温度超过100℃时,考虑高温的不良影响,在计算时必须考虑温度系数。
(注)环境温度超过80℃时, 有必要将密封垫片,端面档板,保持器等的材质变成耐高温材料。
j、负荷系数(fw)
通常作往复运动的机械在运转中大都伴随着振动或冲击,特别是高速运转时产生的振动或经常反复启动停止时的冲击等,要全部算出是很困难的。
因此当速度振
∙共4页:
∙上一页
∙1
∙2
∙3
∙4
∙下一页
∙认识直线导轨-导轨的详细参数(4)
∙来源:Hiwin直线导轨官网作者:直线导轨时
间:2010-01-29 12:06 我要投稿
∙
∙1-3 寿命计算式
∙
∙代入基本额定动负荷C和承受负载P, LM导轨的寿命按下式计算:
∙
∙
∙ L:额定寿命(km)
指一批相同的直线运动系统在相同的条件下逐个运动时,其中的90%不产生表面剥落而所能达到的总运行距离。
C : 基本额定动负荷
P : 计算负荷 .
fh : 硬度系数.
ft : 温度系数 .
fc : 接触系数
fw : 负荷系数
∙用上式求出之额定寿命(L),行程长度与往复次数一定时,用时间表示的寿命可按下式算出:
∙
∙Ln : 寿命时间(hr)
N1: 每分钟往返次数
Ls : 行程长度(mm)
1-4 摩擦力
∙由于直线运动系统在导轨和滑块之间乃透过滚动体做滚动运动,因此其摩擦阻力与滑动导轨相比,
可小到1/20~1/40特别是静摩擦非常小,而与动
摩擦几乎没有差别,因此不会发生空转打滑现象,
所以能实现超微米级精度的进给运动。
直线运动
系统磨擦阻力随着系统的形式、预压量、润滑剂
的黏度阻力、作用在系统上的负荷等的变化而发
生变化。
特别是当有力矩作用的场合,或是为了
提高系统的刚性而施加预压力时,摩擦阻力就会
增大。
通常的摩擦系数根据直线运动系统形式的
不同而不同,其数值如附表所示。
∙
可参考下列之方程式计算出磨擦力:
∙
∙Unit : kgf
直线导轨安装须知
来源:Hiwin直线导轨官网作者:直线导轨时间:2010-01-29
12:53 我要投稿
本章为大家讲解直线导轨的安装步骤建立线性滑轨良好的使用品质,初步成败条件是需要正确的选用规格型号,但影响使用品质的最后关键因素在于线性滑轨的安装品质,即使选用正确型号的线性滑轨,也容易因为安装品质不良导致大幅度影响产品寿命与机构运作上的表现,而良好安装品质是建立在遵守线性滑轨安装设计原则与安装步骤的基础上,以下是安装线性滑轨应该注意的设计事项与安装步骤事项。
3-1使用线性滑轨需要注意的配合件设计原则:
Unit : mm
上图为平行使用安装的标准范例,本范例中的安装平台具备下列特征:
1.固定平台(Base)具备两个安装线轨的基准面(Datum plane)。
2.移动平台(table)具备一个侧向定位的基准面以及迫紧螺丝。
3.主轨安装侧(Master side)与移动平台(table)迫紧螺丝为同侧位置。
3-2直线导轨安装步骤:
步骤.1:在安装直线导轨之前必须清除机械安装面的毛边、污物及表面伤痕。
注意: 直线滑轨在正式安装前均涂有防锈油,安装前请用清洗油类将基准面洗净后再安装,通常将防锈油清除后,基准面较容易生锈,所以建议涂抹上黏度较低的主轴用润滑油。
安装步骤.2:将主轨轻轻安置在床台上,使用侧向固定螺丝或其他固定治具使线轨与侧向安装面轻轻贴合。
注意:安装使用前要确认螺丝孔是否吻合,假设底座加工孔不吻合又强行锁紧螺栓,会大大影响到组合精度与使用品质。
安装步骤.3由中央向两侧按顺序将滑轨的定位螺丝稍微旋紧,使轨道与垂直安装面稍微贴合。
顺序是由中央位置开始向两端迫紧可以得到较稳定的精度。
垂直基准面稍微旋紧后,加强侧向基准面的锁紧力,使主轨可以确实贴合侧向基准面。
安装步骤.4使用扭力扳手,依照各种材质锁紧扭矩将滑轨之定位螺丝慢慢旋紧。
安装滑轨时请按照平台材质及固定螺丝的型号选用锁紧扭矩,请使用扭力扳手将滑轨螺栓慢慢迫紧。
安装步骤.5使用同安装方式安装副轨,且个别安装滑座至主轨与副轨上。
注意滑座安装上线性滑轨后,后续许多附属件由于安装空间有限无法安装,必须于此阶段将所须附件一并安装。
(附件可能为油嘴、油管接头、或是防尘系统等。
)
安装步骤.6轻轻安置移动平台(table)到主轨与副轨的滑座上。
安装步骤.7先锁紧移动平台上的侧向迫紧螺丝,安装定位后将在依照下列顺序进行
3-3以下为常见的几种安装线性滑轨的模式:
3-4以下为常见的几种固定线性滑轨的模式:。
