AutoCAD 第4讲 图层、图块和对象特性

AutoCAD 第4讲 图层、图块和对象特性
AutoCAD 2007
第4讲 图层、图块和对象特性
4.1 图层 4.2 图块 4.3 对象特性 4.4 动态块 4.5 查询
4.1 图层
4.1.1 认识图层
1、何为图层?? 何为图层?? 图层就像是透明而重叠的描图纸, 图层就像是透明而重叠的描图纸,可以在其上绘制不同 的对象 用户通过分图层,对图形对象、文字、标注等进行归类, 用户通过分图层,对图形对象、文字、标注等进行归类, 从而控制对象的显示和编辑,提高绘图效率。 从而控制对象的显示和编辑,提高绘图效率。
4.2.3 创建带属性的块 创建带属性的块Attdef
在一般情况下,定义的块只包含有图形信息, 在一般情况下,定义的块只包含有图形信息,而有些情况 下需要定义块的非图形信息, 下需要定义块的非图形信息,这一类信息可以显示在图形 也可以不显示,但在需要的时候可以提取出来, 中,也可以不显示,但在需要的时候可以提取出来,还可 以对需要的信息进行统计分析. 以对需要的信息进行统计分析. 块的属性便可以定义这一类的非图形信息。 块的属性便可以定义这一类的非图形信息。
2、图层的特性
(1)系统对图层数量没有任何限制,对每一图层上的 系统对图层数量没有任何限制, 图形数量也没有任何限制。 图形数量也没有任何限制。 (2)新建一幅图时,CAD自动生成“0”图层,不能删除, 自动生成“ 图层,不能删除, 新建一幅图时,CAD自动生成 该层名不能被修改。 该层名不能被修改。 (3)一个图层只能默认设置一种线型、一种颜色,但 一个图层只能默认设置一种线型、一种颜色, 默认设置一种线型 一个图层下的不同实体可以使用不同的线型、颜色。 一个图层下的不同实体可以使用不同的线型、颜色。 (4)用户只能在“当前图层”绘图,可改变当前图层。 用户只能在“当前图层”绘图,可改变当前图层。 (5)用户可以对各图层进行打开、关闭、冻结、解冻、 用户可以对各图层进行打开、关闭、冻结、解冻、 加锁、解锁等操作。 加锁、解锁等操作。

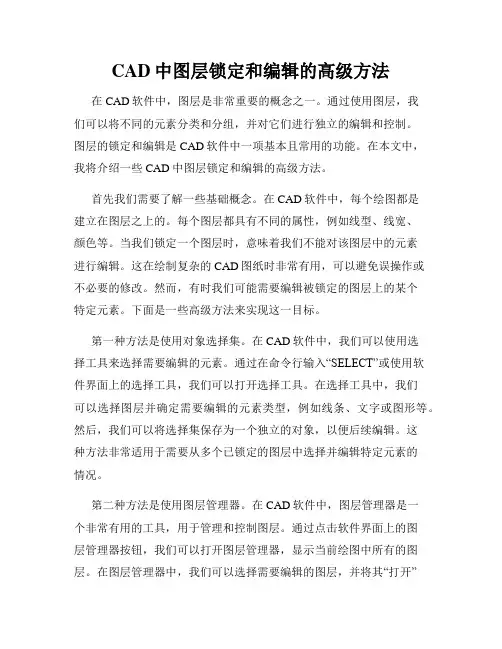

CAD中图层锁定和编辑的高级方法

CAD中图层锁定和编辑的高级方法

CAD中图层锁定和编辑的高级方法在CAD软件中,图层是非常重要的概念之一。

通过使用图层,我们可以将不同的元素分类和分组,并对它们进行独立的编辑和控制。

图层的锁定和编辑是CAD软件中一项基本且常用的功能。

在本文中,我将介绍一些CAD中图层锁定和编辑的高级方法。

首先我们需要了解一些基础概念。

在CAD软件中,每个绘图都是建立在图层之上的。

每个图层都具有不同的属性,例如线型、线宽、颜色等。

当我们锁定一个图层时,意味着我们不能对该图层中的元素进行编辑。

这在绘制复杂的CAD图纸时非常有用,可以避免误操作或不必要的修改。

然而,有时我们可能需要编辑被锁定的图层上的某个特定元素。

下面是一些高级方法来实现这一目标。

第一种方法是使用对象选择集。

在CAD软件中,我们可以使用选择工具来选择需要编辑的元素。

通过在命令行输入“SELECT”或使用软件界面上的选择工具,我们可以打开选择工具。

在选择工具中,我们可以选择图层并确定需要编辑的元素类型,例如线条、文字或图形等。

然后,我们可以将选择集保存为一个独立的对象,以便后续编辑。

这种方法非常适用于需要从多个已锁定的图层中选择并编辑特定元素的情况。

第二种方法是使用图层管理器。

在CAD软件中,图层管理器是一个非常有用的工具,用于管理和控制图层。

通过点击软件界面上的图层管理器按钮,我们可以打开图层管理器,显示当前绘图中所有的图层。

在图层管理器中,我们可以选择需要编辑的图层,并将其“打开”或“解锁”。

这样,即使该图层原本是锁定状态,现在我们也可以对其进行编辑了。

这种方法特别适用于需要频繁切换和编辑多个图层的情况,可以大大提高效率。

第三种方法是使用图层过滤器。

在CAD软件中,图层过滤器是一个功能强大的工具,用于筛选特定条件下的图层。

通过使用图层过滤器,我们可以根据图层的属性、名称或其他条件来选择需要编辑的图层。

例如,我们可以只显示和编辑特定颜色的图层,或者只显示未锁定的图层。

图层过滤器可以大大简化图层的选择和编辑,特别是在具有复杂图层结构的绘图中。

AutoCAD绘图环境设置

AutoCAD绘图环境设置

AutoCAD绘图环境设置概述AutoCAD是一款广泛应用于工程设计和绘图领域的软件。

在使用AutoCAD进行绘图工作时,合理设置绘图环境可以提高工作效率,提升绘图质量。

本文将介绍AutoCAD的绘图环境设置方法,包括单位设置、图层管理、对象属性设置等内容。

单位设置在AutoCAD中,设置正确的单位对绘图非常重要。

单位设置影响着绘图的尺寸和比例。

可以通过以下步骤设置单位: 1. 打开AutoCAD软件并打开一个新的绘图文件。

2. 输入UN或UNITS命令,弹出单位设置对话框。

3. 在单位设置对话框中选择合适的单位,如毫米、厘米、米等。

4. 设置长度类型,如十进制、工程、科学等。

5. 点击确定应用设置。

图层管理图层是AutoCAD中管理和组织绘图元素的重要工具。

通过图层管理,可以控制绘图元素的显示、隐藏、颜色、线型等属性。

图层管理的步骤如下: 1. 打开AutoCAD软件并打开绘图文件。

2. 输入LA或LAYER命令,打开图层管理器。

3.在图层管理器中可以新建图层、修改图层属性、调整图层顺序等。

4. 通过勾选或取消勾选图层前的复选框来控制图层的显示与隐藏。

对象属性设置在绘图过程中,经常需要设置绘图对象的属性,如颜色、线型、线宽等。

可以通过以下步骤设置对象属性: 1. 选择要设置属性的对象,可以使用命令如LINE、CIRCLE等创建对象。

2. 输入PROP或PROPERTIES命令,打开属性设置面板。

3. 在属性设置面板中可以设置对象的颜色、线型、线宽等属性。

4. 确定设置后,再次点击绘图区域即可应用属性设置。

快捷键设置AutoCAD提供了丰富的快捷键功能,可以通过快捷键快速调用命令和完成操作。

为了提高工作效率,可以设置自定义快捷键: 1. 输入CUI命令,打开自定义用户界面对话框。

2. 在自定义用户界面对话框中选择键盘快捷键。

3. 在快捷键设置中可以为命令或操作设置快捷键。

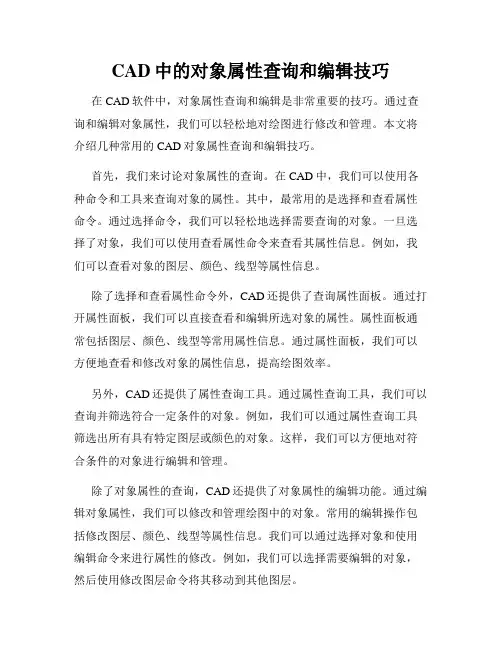

CAD中的对象属性查询和编辑技巧

CAD中的对象属性查询和编辑技巧

CAD中的对象属性查询和编辑技巧在CAD软件中,对象属性查询和编辑是非常重要的技巧。

通过查询和编辑对象属性,我们可以轻松地对绘图进行修改和管理。

本文将介绍几种常用的CAD对象属性查询和编辑技巧。

首先,我们来讨论对象属性的查询。

在CAD中,我们可以使用各种命令和工具来查询对象的属性。

其中,最常用的是选择和查看属性命令。

通过选择命令,我们可以轻松地选择需要查询的对象。

一旦选择了对象,我们可以使用查看属性命令来查看其属性信息。

例如,我们可以查看对象的图层、颜色、线型等属性信息。

除了选择和查看属性命令外,CAD还提供了查询属性面板。

通过打开属性面板,我们可以直接查看和编辑所选对象的属性。

属性面板通常包括图层、颜色、线型等常用属性信息。

通过属性面板,我们可以方便地查看和修改对象的属性信息,提高绘图效率。

另外,CAD还提供了属性查询工具。

通过属性查询工具,我们可以查询并筛选符合一定条件的对象。

例如,我们可以通过属性查询工具筛选出所有具有特定图层或颜色的对象。

这样,我们可以方便地对符合条件的对象进行编辑和管理。

除了对象属性的查询,CAD还提供了对象属性的编辑功能。

通过编辑对象属性,我们可以修改和管理绘图中的对象。

常用的编辑操作包括修改图层、颜色、线型等属性信息。

我们可以通过选择对象和使用编辑命令来进行属性的修改。

例如,我们可以选择需要编辑的对象,然后使用修改图层命令将其移动到其他图层。

此外,CAD还提供了批量修改对象属性的功能。

通过批量修改命令,我们可以一次性修改多个对象的属性。

例如,我们可以选择多个对象,然后使用批量修改命令进行统一的修改。

这样,我们可以快速地对绘图中的大量对象进行属性的修改和管理。

除了常规的属性修改功能,CAD还提供了属性提取和属性导入功能。

通过属性提取,我们可以将对象的属性信息导出为表格,方便进一步的数据处理和管理。

通过属性导入,我们可以将表格中的属性信息导入到CAD中的对象上。

这样,我们可以方便地进行大量对象属性的批量修改和管理。

快速了解CAD中的图层管理和实体属性

快速了解CAD中的图层管理和实体属性

快速了解CAD中的图层管理和实体属性CAD(Computer-Aided Design)是一种广泛应用于工程设计和绘图的软件工具。

在CAD中,图层管理和实体属性是非常重要的功能,能够帮助设计师更好地组织和编辑绘图内容。

本文将介绍CAD中的图层管理和实体属性,以帮助读者快速了解和掌握这些功能。

首先,我们来了解一下图层管理。

在CAD中,图层可以理解为绘图的不同分层。

通过将绘图内容分配到不同的图层中,我们可以轻松地管理和控制绘图元素的显示和编辑。

例如,我们可以将建筑物的平面图分为墙体、楼板、门窗等不同的图层,方便在需要时单独显示或编辑某个部分。

在CAD软件中,图层管理通常位于工具栏或菜单栏的图层选项中。

通过点击图层选项,我们可以打开图层管理器,进一步管理和调整图层的属性。

在图层管理器中,我们可以创建新图层、删除或隐藏不需要的图层,以及调整图层的显示顺序和属性。

此外,CAD软件还提供了对图层的进一步设置和控制。

例如,我们可以为每个图层设置不同的颜色、线型和线宽,以便更好地区分和显示不同的绘图元素。

我们还可以将图层锁定或解锁,以防止意外编辑。

通过合理地调整图层属性,我们可以更加灵活地操作和管理绘图内容。

接下来,让我们来了解一下实体属性的使用技巧。

在CAD中,实体是指各种绘图元素,比如线段、多边形、圆等。

通过设置实体的属性,我们可以调整其外观和行为,以满足不同的设计要求。

CAD软件通常提供了一系列工具,帮助我们快速设置实体的属性。

例如,我们可以选择绘图元素,然后在工具栏或菜单栏中选择相应的属性选项。

通过这些选项,我们可以调整实体的颜色、填充方式、线型等。

除了基本的属性设置,CAD软件还常常提供了其他高级属性选项,以进一步增强绘图效果。

例如,我们可以通过设置线段的线宽和线型,使绘图更加清晰和美观。

我们还可以通过添加文字或标注,为设计提供更多的信息和说明。

这些高级属性选项可以帮助我们实现更精确、更专业的设计效果。

在CAD中实现图层控制和分组

在CAD中实现图层控制和分组

在CAD中实现图层控制和分组图层控制和分组是CAD软件中非常重要和常用的功能。

图层可以帮助我们对绘图进行分类和管理,使得绘图更加清晰和易于编辑。

而图层分组则可以让我们更方便地对图层进行调整和控制。

下面将介绍在CAD中如何实现图层控制和分组的方法和技巧。

首先,我们需要了解CAD中图层的基本概念和操作。

在CAD中,每个图层都可以有不同的颜色、线型和线宽等属性。

通过将不同元素分配到不同的图层上,我们可以根据需要控制这些元素的显示和隐藏。

我们可以通过图层面板来管理和控制图层。

在CAD中,可以使用以下方法实现图层控制:1. 创建新图层:在图层面板中,点击“新建图层”按钮,输入图层名称并设置相关属性,如颜色、线型、线宽等。

然后将需要放置在这个图层上的元素分配到该图层上。

2. 切换图层:使用图层面板中的“显示/隐藏”按钮可以选择显示或隐藏某个图层上的元素。

此外,还可以使用图层面板中的“当前”按钮来选择当前工作的图层。

3. 冻结和解冻图层:选择要冻结或解冻的图层,然后在图层面板中点击“冻结”或“解冻”按钮即可。

冻结图层后,该图层上的元素将不会显示。

4. 锁定和解锁图层:选择要锁定或解锁的图层,然后在图层面板中点击“锁定”或“解锁”按钮即可。

锁定图层后,该图层上的元素不可编辑。

以上是CAD中基本的图层控制方法。

接下来,我们将介绍如何使用图层分组来更好地管理和控制图层。

首先,我们打开图层面板,在面板上方找到一个“创建图层组”按钮。

点击该按钮,输入图层组的名称。

然后,我们将需要分组的图层按照顺序依次选择,然后在图层面板中点击右键,选择“添加到图层组”选项。

这样,选择的图层将被添加到该图层组中。

接着,我们可以使用图层面板右侧的“展开图层组”按钮,展开或折叠图层组,以便更好地管理和控制图层。

使用图层分组的好处是可以更方便地对图层进行调整和控制。

例如,我们可以同时隐藏或显示某个图层组中的所有图层,而不需要逐个选择和操作图层。

如何使用CAD快捷键命令进行块和属性管理

如何使用CAD快捷键命令进行块和属性管理

如何使用CAD快捷键命令进行块和属性管理CAD是计算机辅助设计的缩写,被广泛应用于建筑、工程和制造等领域。

在CAD软件中,使用快捷键命令能够提高绘图效率和准确性。

本文将介绍如何利用CAD的快捷键命令进行块和属性管理,帮助读者更好地应用该软件。

一、CAD快捷键的设置在开始介绍快捷键命令之前,首先需要了解如何设置CAD软件的快捷键。

通常情况下,CAD软件会提供默认的快捷键配置,但用户也可以根据个人需求进行自定义设置。

打开CAD软件,在菜单栏中选择“工具(Tools)”-“选项(Options)”,接着在弹出的对话框中选择“用户首选项(User Preferences)”。

在用户首选项窗口中,点击“自定义快捷键(Customize Keyboard)”选项,并进行相应的设置。

用户可以根据自己的习惯和需要为常用命令自定义快捷键,或者修改现有的快捷键配置。

二、CAD块的创建和编辑块是CAD中一种重要的元素,它能够将一组对象组合在一起,并作为一个整体进行编辑和管理。

下面将介绍如何使用CAD的快捷键创建和编辑块。

1. 创建块在CAD软件中,使用Ctrl+Shift+C快捷键可以创建块。

首先选择需要组合的对象,然后按下快捷键,弹出创建块的对话框。

在对话框中,填写块的名称和其他属性,并设定基点(即块的原点)。

最后点击确定按钮,即可创建块。

2. 编辑块一旦创建了块,可以使用Ctrl+E快捷键对其进行编辑。

选中已创建的块,按下快捷键,CAD会进入编辑块的模式。

在编辑模式中,可以对块内的对象进行修改、添加或删除操作。

完成修改后,按下Esc键退出编辑模式。

三、CAD属性的管理属性是CAD中给对象附加的信息,如图层、颜色、线宽等。

使用CAD的快捷键命令可以方便地进行属性管理。

1. 查看对象的属性使用Ctrl+1快捷键可以打开属性窗口。

选中一个或多个对象,按下快捷键,即可显示出对象的属性信息。

通过属性窗口,可以方便地查看和修改对象的属性。

CAD图层管理的技巧

CAD图层管理的技巧

CAD图层管理的技巧CAD(计算机辅助设计)是工程设计中常用的软件,图层是CAD 中非常重要的功能之一。

良好的图层管理可以提高设计效率和绘图质量。

本文将介绍一些CAD图层管理的技巧,帮助您更好地利用CAD 软件进行设计工作。

1. 命名规范在创建图层之前,首先需要建立一套清晰的命名规范。

命名规范应简洁明了,便于理解和管理。

例如,可以按照不同元素的类型来命名图层,如建筑、结构、水电等。

此外,还可以根据图层的用途来进行命名,如参考图层、标注图层等。

通过良好的命名规范,可以有效地管理大量的图层。

2. 图层组织CAD软件通常能够创建图层组,用于更好地组织和管理图层。

使用图层组可以将相关的图层放在一起,方便查找和控制。

例如,您可以将建筑相关的图层放在一个建筑图层组中,将结构相关的图层放在一个结构图层组中。

通过图层组织,可以更快速地切换显示或隐藏相关的图层,提高工作效率。

3. 图层颜色在设计中,不同的元素通常具有不同的含义或用途。

通过在CAD 中设置不同图层的颜色,可以更加直观地反映元素的属性。

例如,将建筑的图层设置为蓝色,结构的图层设置为红色等。

这样做有助于快速识别不同元素,便于进行修改和调整。

4. 图层属性除了颜色外,还可以通过设置图层的其他属性来管理图层。

例如,可以设置图层的线宽、线型、透明度等。

通过设置这些属性,可以实现更加精细的控制。

例如,将标注的图层线宽调大,使其在绘图中更加突出。

而将参考的图层设置为半透明,以区分于其他图层。

通过合理设置图层属性,可以达到更好的设计效果。

5. 冻结和锁定CAD软件中,冻结和锁定是非常有用的功能。

通过冻结图层,可以暂时隐藏不需要显示的图层,以加快绘图速度。

而通过锁定图层,可以避免对其进行误操作,保护图层的完整性。

根据需要,您可以随时冻结或锁定不同的图层,以灵活控制显示和编辑。

6. 图层过滤当涉及到大型工程设计时,可能存在大量的图层。

在这种情况下,使用图层过滤功能可以大大提高效率。

CAD中的图层管理和属性设置方法

CAD中的图层管理和属性设置方法

CAD中的图层管理和属性设置方法在CAD软件中,图层管理和属性设置是非常重要的工作,它们能够帮助我们更好地组织和控制绘图过程中的各个元素。

本文将为大家介绍一些CAD中图层管理和属性设置的方法和技巧。

首先,我们来了解一下CAD中的图层管理。

图层管理是指对绘图中的各个元素进行分类和控制的过程。

通过图层管理,我们可以将绘图中的不同元素分别放置在不同的图层上,以便更好地控制和编辑它们。

在CAD中,我们可以通过以下几个步骤来进行图层的管理:1. 创建图层:打开CAD软件后,点击图层管理器,选择新建图层,然后输入图层名称和颜色等属性信息,最后点击确定。

2. 设置图层属性:通过双击图层管理器中的图层,我们可以对图层进行属性设置,包括线型、线宽、可见性等。

根据绘图的需要,我们可以灵活地调整这些属性。

3. 管理图层显示:通过图层管理器中的可见性选项,我们可以选择显示或隐藏不同的图层。

这样可以方便我们查看和编辑特定图层上的元素。

此外,CAD中还有一些其他的图层管理技巧,例如图层的冻结和锁定功能。

冻结图层意味着该图层上的元素将被隐藏,而锁定图层则是指该图层上的元素不能被编辑。

这些功能能够更好地帮助我们在绘图过程中进行控制和管理。

接下来,我们来了解一下CAD中的属性设置方法。

属性设置是指对绘图中的元素进行属性赋值的过程,包括颜色、线型、线宽等。

在CAD中,我们可以通过以下几个步骤来进行属性设置:1. 选择对象:首先,我们需要选择要设置属性的对象。

可以通过鼠标单击或框选的方式来选择。

2. 打开属性编辑器:在CAD界面上方的属性编辑器中,我们可以看到对象的属性列表。

3. 设置属性值:通过属性编辑器,我们可以设置对象的各种属性值,例如颜色、线型、线宽等。

可以通过下拉菜单或手动输入数值来设置。

4. 应用属性:设置完属性值后,我们点击应用或确定按钮,即可将属性值应用到所选择的对象上。

值得注意的是,在进行属性设置时,我们可以使用属性赋值工具。

CAD中的图层属性和锁定技巧

CAD中的图层属性和锁定技巧

CAD中的图层属性和锁定技巧在CAD软件中,图层是一种用于管理和控制绘图元素的重要工具。

了解和正确使用图层属性和锁定技巧,能够提高工作效率和绘图质量。

本文将介绍CAD中的图层属性和锁定技巧,帮助读者更好地运用CAD软件进行绘图工作。

首先,我们来了解一下图层属性。

在CAD中,图层可以分为不同的类型,例如Construction(构造)、Annotation(标注)和Dimension (尺寸)等。

每个图层都可以设置不同的颜色、线型和线宽等属性。

通过合理设置图层属性,我们可以有效管理不同类型的绘图元素,并使其在绘图中起到不同的作用。

在绘制过程中,我们可以根据需要随时更改图层属性。

例如,如果我们想要将一部分绘图元素的颜色统一修改为红色,可以选择这些元素所在的图层,然后修改图层属性中的颜色设定即可。

这种批量修改图层属性的方法,大大提高了绘图效率。

另外,图层的锁定功能也是绘图中常用的技巧之一。

通过将一些不需要修改的图层锁定起来,可以避免意外修改导致绘图错误。

在CAD软件中,我们可以选择需要锁定的图层,然后点击锁定按钮进行锁定操作。

锁定后的图层将无法进行编辑,这样可以确保图纸的准确性和完整性。

除了锁定整个图层,我们还可以选择锁定图层上的特定对象。

在CAD软件中,选中需要锁定的对象,然后点击锁定按钮即可。

这样,我们就可以保留图层上的某些元素,而不进行任何修改。

锁定特定对象的功能,可以在需要对图层进行某些修改但又不希望影响其他元素时使用,非常实用。

此外,在使用图层属性和锁定技巧时,还有一些需要注意的事项。

首先,对于需要修改的图层,在绘制完成后要及时解除锁定,以便进行后续的编辑工作。

其次,要注意图层属性的正确设置,在绘图中要根据需要进行合理的切换和调整。

最后,为了方便操作,我们可以将常用的图层属性和锁定按钮设置为CAD软件中的快捷键,这样可以更快速地进行操作。

综上所述,CAD中的图层属性和锁定技巧对于绘图工作至关重要。

CAD中的图层和属性的批量编辑

CAD中的图层和属性的批量编辑

CAD中的图层和属性的批量编辑在使用CAD软件进行设计和绘图时,图层和属性的管理是十分重要的。

而批量编辑图层和属性可以极大地提高工作效率,减少重复劳动。

下面将介绍一些在CAD中进行图层和属性批量编辑的实用技巧。

一、图层批量编辑1. 打开CAD软件并进入绘图界面。

选择菜单栏中的“格式”,然后选择“图层管理器”来打开图层管理器对话框。

2. 在图层管理器中,可以看到当前图纸中的所有图层。

可以通过选择多个图层来进行批量编辑。

按住Ctrl键并依次点击要编辑的图层,或者按住Shift键并点击要编辑的第一个和最后一个图层,可以选择多个连续的图层。

3. 选择要进行的批量编辑的操作,如更改图层颜色、线型、线宽等。

这些选项可以在图层管理器的工具栏或右键菜单中找到。

4. 选择相应的属性进行批量编辑后,点击“确定”按钮,即可将所选图层的属性同时对应修改。

二、属性批量编辑1. 进入绘图界面后,选择菜单栏中的“编辑”,然后选择“属性编辑器”来打开属性编辑器对话框。

2. 在属性编辑器中,可以看到当前图纸中的所有对象和其对应的属性。

可以通过选择多个对象来进行批量编辑。

按住Ctrl键并依次点击要编辑的对象,或者按住Shift键并点击要编辑的第一个和最后一个对象,可以选择多个连续的对象。

3. 选择要进行批量编辑的属性,如图层、颜色、线型等。

这些选项可以在属性编辑器中的列表中找到。

4. 对所选对象的属性进行相应更改后,点击“确定”按钮,即可将所选对象的属性同时对应修改。

三、图层和属性的联动编辑1. 在CAD软件的绘图界面中,选择菜单栏中的“格式”,然后选择“设计中心”来打开设计中心工具栏。

2. 在设计中心工具栏中,选择“图层”选项卡。

可以看到当前图纸中的所有图层及其属性。

3. 选择要进行联动编辑的图层。

可以按住Ctrl键并依次点击要编辑的图层,或者按住Shift键并点击要编辑的第一个和最后一个图层,也可以使用鼠标拖动选择多个连续的图层。

CAD中的对象属性和属性编辑方法

CAD中的对象属性和属性编辑方法

CAD中的对象属性和属性编辑方法在使用CAD软件进行设计和绘制时,了解对象属性以及属性编辑方法是非常重要的。

对象属性指的是CAD中的各种图形元素(例如线段、圆等)的特征或属性,这些属性包括颜色、线型、线宽、图层等。

属性的编辑可以帮助我们调整对象的外观和行为,从而更好地满足设计需求。

本文将介绍CAD中的对象属性以及属性编辑的相关方法。

首先,我们来看一下对象属性的类型。

CAD软件中的对象属性主要包括以下几个方面:1. 颜色:颜色属性指定了对象的填充色或轮廓线色,可以通过选择颜色面板中的颜色进行设置。

这样,我们就可以将对象根据具体需求进行分类或突出显示。

2. 线型:线型属性决定了对象的线条样式,比如实线、虚线、点线等。

CAD软件中通常提供了一系列的线型供用户选择,也可以自定义线型。

3. 线宽:线宽属性决定了对象的线条粗细程度,比如细线、粗线等。

通过调整线宽,我们可以使绘图更加清晰明了。

4. 图层:图层属性用于对对象进行分类和管理。

不同的图层可以有不同的颜色、线型、线宽等属性,方便用户对图纸进行管理和编辑。

了解了对象属性的类型,接下来我们来介绍如何对对象属性进行编辑。

CAD软件提供了多种编辑对象属性的方法,下面列举一些常见的方法:1. 单个对象属性编辑:通过选择对象并右键单击,然后选择“属性”选项,即可进入属性编辑界面。

在这里,我们可以对对象的各种属性进行修改,如颜色、线型、线宽等。

2. 批量对象属性编辑:当我们需要对多个对象进行相同属性的设置时,可以使用批量编辑功能。

通过选择多个对象并右键单击,选择“属性”选项,然后在属性编辑界面中对属性进行修改,即可一次性对选中的对象进行属性设置。

3. 通过图层进行属性编辑:通过图层管理工具,我们可以对整个图层的属性进行统一设置。

比如,我们可以选择某个图层,修改其颜色、线型、线宽等属性,然后所有在该图层上的对象都会应用这些属性。

4. 属性继承:有时,我们希望新创建的对象能够继承已有对象的属性。

CAD图层管理方法

CAD图层管理方法

CAD图层管理方法在使用CAD软件进行绘图时,图层管理是一个非常重要的环节。

良好的图层管理方法可以提高绘图效率,使得图纸更加清晰易读。

本文将介绍一些常用的CAD图层管理方法和技巧。

1. 图层命名规范在开始使用CAD软件进行绘图之前,首先需要建立一套图层命名规范。

合理的图层命名可以帮助用户更好地组织和管理图层,方便后续的编辑和修改。

通常,可以按照元素的类型和功能来进行图层命名,例如“墙体”、“窗户”、“标注”等。

2. 图层的创建与设置CAD软件提供了创建和设置图层的功能,用户可以根据绘图需要自定义图层。

在创建图层时,可以设置图层的颜色、线型、线宽等属性。

合理设置这些属性可以使图层显示更加清晰和直观。

3. 图层的显示与隐藏在进行绘图时,可能会需要隐藏某些图层,以便更好地查看和编辑其他图层。

CAD软件提供了图层的显示与隐藏功能,用户可以根据需要选择性地显示或隐藏特定图层。

这样可以减少混乱和干扰,提高绘图效率。

4. 图层的锁定与解锁有时候,为了避免误操作或者意外的修改,可以将一些图层锁定起来。

锁定后的图层无法被编辑和修改,但可以被查看。

锁定图层可以有效保护绘图的完整性,特别对于一些重要的图层来说非常有用。

5. 图层的管理与组织CAD软件通常提供了图层管理功能,可以对图层进行组织和管理。

用户可以根据需要对图层进行分类、排序和分组,方便对图层进行快速的切换和选择。

同时,可以对不再需要或者暂时不用的图层进行删除或隐藏,以减少文件大小和提高性能。

6. 图层的复制与剪切有时候,为了提高绘图的效率,可以对已有的图层进行复制和剪切。

复制图层可以在不修改原始图层的基础上进行二次编辑和修改,而剪切图层可以将其移动到其他文件或位置上。

这些操作可以极大地提高绘图的灵活性和效率。

7. 图层的颜色与线型CAD软件允许用户对图层的颜色和线型进行自定义和修改。

通过设置不同的颜色和线型可以使得不同图层之间的区分更加明显,同时也可以增加图纸的美观度和可读性。

CAD中的属性编辑技巧

CAD中的属性编辑技巧

CAD中的属性编辑技巧CAD软件是一种广泛应用于工程设计和制图领域的计算机辅助设计工具。

在使用CAD软件时,属性编辑是一项非常重要的技能。

属性编辑可以帮助我们更好地管理和维护设计文档,提高工作效率。

在本文中,我将分享一些CAD中的属性编辑技巧。

首先,让我们来了解一下属性是什么。

在CAD中,属性是指与图形对象相关联的描述性信息。

它们可以是关于图形对象的大小、颜色、材质、图层等方面的信息。

属性的编辑可以通过命令行输入、菜单选项或工具栏按钮来完成。

下面是一些常用的属性编辑技巧。

1. 批量修改属性:有时我们需要对多个图形对象的属性进行相同的修改。

在CAD中,可以使用“CHPROP”命令来实现批量修改属性的功能。

只需要选择需要修改的对象,然后输入修改后的属性值,所有选中的对象都会自动更新为新的属性值。

2. 使用属性查询:属性查询是一种非常有用的技巧,它可以帮助我们快速找到具有特定属性的图形对象。

在CAD中,可以使用“QSELECT”命令来实现属性查询。

只需要选择需要查询的属性,CAD会自动选中所有具有该属性的对象,方便我们进行进一步的编辑和操作。

3. 属性过滤:有时我们需要对某一特定属性进行编辑,但又不想影响其他属性。

在CAD中,可以使用“FILTER”命令来过滤属性,只显示和编辑我们感兴趣的属性。

通过设置过滤条件,CAD会自动隐藏其他属性,并只显示满足条件的对象,这样可以提高编辑的效率。

4. 使用属性定义:属性定义是指在CAD中定义属性的模板,可以帮助我们更快捷地添加属性。

在CAD中,可以使用“ATTEDIT”或“ATTDEF”命令来定义属性。

我们可以指定属性的名称、类型、默认值等,然后将属性添加到图形对象中。

这样,在后续的编辑过程中,我们可以直接修改属性的值,而不需要重新定义属性。

5. 属性导出和导入:有时,我们需要与其他软件或系统进行数据交换,将CAD中的属性导出或导入是一种常见的需求。

在CAD中,可以使用“EATTEXT”命令来导出属性,并保存为文本文件。

CAD中的图层管理和属性编辑教程

CAD中的图层管理和属性编辑教程

CAD中的图层管理和属性编辑教程在使用CAD软件进行设计和制图时,图层管理和属性编辑是非常重要的功能。

通过合理地使用图层和编辑属性,可以更好地组织图纸内容,并更高效地进行设计工作。

本文将介绍CAD中的图层管理和属性编辑的基本操作和技巧。

一、图层管理1.创建图层:在CAD软件中,可以通过“图层管理器”或“层”命令来创建新的图层。

在创建图层时,要注意为每个图层设置有意义的名称,并根据需要设置图层的颜色、线型和线宽等属性。

2.设置当前图层:在进行设计工作时,可以通过设置当前图层来确定所绘制的对象将位于哪个图层上。

在CAD软件中,通常可以通过将鼠标放置在图层名称上并点击来设置当前图层。

3.控制图层的显示和隐藏:通过将图层的“On/Off”属性设置为打开或关闭,可以控制图层的显示和隐藏。

这在图纸复杂且包含多个图层时特别有用。

4.修改图层的属性:在图层管理器中,可以对图层的属性进行修改。

例如,调整图层的颜色、线型和线宽等属性,以达到绘制需要的效果。

5.图层过滤器:通过应用图层过滤器,可以在复杂的图纸中只显示特定的图层。

这对于查看和修改具有大量图层的图纸非常有用。

二、属性编辑1.选择对象:在进行属性编辑之前,首先需要选择待编辑的对象。

在CAD软件中,可以使用鼠标拖动来框选要选择的对象,或者使用“选择”命令来选择特定的对象。

2.修改对象的属性:在选择对象后,可以使用“属性编辑器”或“属性”命令来修改所选对象的属性。

例如,可以修改对象的颜色、线型、线宽、填充和文字等属性。

3.批量编辑对象的属性:在CAD软件中,还可以使用“过滤器”来选择符合特定条件的一组对象,并对这组对象进行批量属性编辑。

这样可以节省大量的时间和工作量。

4.锁定属性:在进行属性编辑时,有时希望某些属性保持不变。

CAD软件提供了锁定属性的功能,可以选择锁定某些属性,以防止其被意外修改。

5.撤销和重做:当错误地修改了对象的属性或意识到之前的修改不正确时,可以使用“撤销”和“重做”命令来回退或重新执行修改操作。

CAD中的图层属性和锁定方法

CAD中的图层属性和锁定方法

CAD中的图层属性和锁定方法在CAD设计软件中,图层是非常重要的组成部分。

图层属性决定了图形对象的显示方式和属性,而图层的锁定功能可以帮助我们更好地进行设计和编辑。

在本文中,将介绍CAD中的图层属性和锁定方法,以帮助大家更好地利用这些功能进行工作。

首先,我们来讨论图层属性。

在CAD软件中,每个图层都可以设置不同的属性,如颜色、线型、线宽等。

这些属性可以让我们区分不同的图层和对象,并更好地呈现我们的设计意图。

要设置图层属性,可以通过以下步骤进行操作:1. 打开图层管理器。

一般来说,可以通过右键单击“图层”工具栏上的图层按钮来打开图层管理器。

2. 在图层管理器中,可以看到当前文档中所有的图层列表。

可以选择某个图层,并在右侧的属性框中进行设置。

3. 在属性框中,可以设置图层的名称、颜色、线型、线宽等属性。

这些属性的设置可以根据具体的设计需求进行调整。

除了以上的基本属性设置,图层还可以进行锁定操作。

锁定图层可以防止意外的修改和编辑,确保设计的稳定性和可靠性。

图层锁定功能非常有用,尤其是在多人协作设计中。

要锁定图层,可以按照以下步骤进行操作:1. 打开图层管理器。

2. 在图层管理器中,选择要锁定的图层。

可以同时选择多个图层进行锁定。

3. 在图层列表中,选中需要锁定的图层,然后点击图层后面的锁定图标。

锁定的图层将会显示一个锁定标志。

4. 完成后,点击“确定”按钮关闭图层管理器。

被锁定的图层将无法进行编辑和修改。

锁定图层的功能非常方便,可以避免对重要的图层进行误操作和修改。

无论是在CAD绘图过程中,还是在审核和查看设计图时,锁定图层都是非常重要的操作。

除了锁定整个图层,CAD软件还提供了锁定图层中的特定对象的功能。

这个功能可以帮助我们在图层中进行局部的编辑和修改,而不影响其他对象。

要锁定特定对象,可以按照以下步骤进行操作:1. 打开图层管理器。

2. 在属性框中选择要锁定的图层。

3. 在图层列表中,选择需要锁定的对象,并右键单击选择“锁定”选项。

CAD绘图中的图层属性设置方法

CAD绘图中的图层属性设置方法

CAD绘图中的图层属性设置方法CAD绘图是工程设计中非常重要的一环,而图层属性的设置是CAD绘图中的关键步骤之一。

正确设置图层属性可以使绘图过程更加高效,图纸更加清晰易读。

接下来就是一些CAD绘图中的图层属性设置方法。

首先,打开CAD软件并创建新的绘图文件。

在菜单栏中选择图层属性管理器,或者使用快捷键LA打开图层属性管理器对话框。

在图层属性管理器对话框中,可以看到已有的图层列表。

通常会有一些默认的图层,比如图纸边框、文字等。

可以根据需要自行添加、删除或修改图层。

要添加一个新的图层,点击图层属性管理器对话框上方的“新建图层”按钮。

在弹出的对话框中输入新图层的名称、颜色、线型等属性,点击确定即可添加新图层。

要删除一个图层,首先选择要删除的图层,然后点击图层属性管理器对话框上方的“删除图层”按钮。

系统会提示确认删除,点击是即可删除选中的图层。

要修改一个图层,首先选择要修改的图层,然后点击图层属性管理器对话框上方的“修改图层”按钮。

在弹出的对话框中可以修改图层的名称、颜色、线型等属性,点击确定即可修改选中的图层。

图层属性管理器对话框中还有一些其他功能,比如图层的隐藏和冻结。

隐藏图层是指在绘图过程中隐藏某些不需要显示的图层,以提高绘图速度。

冻结图层是指在绘图过程中冻结某些图层,使其不可见,但不影响绘图命令的操作。

要隐藏一个图层,选择要隐藏的图层,在图层属性管理器对话框中点击对应的图层名称前面的“灯泡”图标,即可隐藏选中的图层。

要显示已隐藏的图层,再次点击对应的“灯泡”图标,即可显示选中的图层。

要冻结一个图层,选择要冻结的图层,在图层属性管理器对话框中点击对应的图层名称前面的方框,即可冻结选中的图层。

要取消冻结,再次点击对应的方框,即可取消对选中图层的冻结。

在设置图层属性时,还可以为每个图层设置线宽、线型、线段类型等。

这些设置可以根据绘图的需要进行调整,以使图纸的表达更加准确清晰。

在图层属性管理器对话框中的每个图层前面都有一个方框,用于控制图层的可见性和冻结状态。

CAD中实现图层查找和属性编辑的专业技巧

CAD中实现图层查找和属性编辑的专业技巧

CAD中实现图层查找和属性编辑的专业技巧CAD是一种广泛应用于工程设计、建筑设计等领域的计算机辅助设计软件。

在日常使用CAD过程中,熟练掌握图层查找和属性编辑的技巧是非常重要的。

本文将分享一些相关的专业技巧,希望能够帮助读者更加高效地使用CAD软件。

一、图层查找技巧1. 使用图层过滤器:CAD软件通常提供了图层过滤器功能,可以根据需求筛选出特定的图层。

通过点击软件界面上的“图层过滤器”按钮,设置过滤条件,如图层名称、颜色、线型等,即可快速找到目标图层。

2. 使用图层管理器:图层管理器是CAD软件中一个常用的工具,可以方便地对图层进行管理和查找。

点击软件界面上的“图层管理器”按钮,可以打开一个独立的窗口,在窗口中可以对图层进行增删改查等操作。

3. 使用命令行:在CAD软件中,也可以通过命令行实现图层查找。

通过输入“LA”命令,然后按照命令行提示输入过滤条件,即可查找到目标图层。

二、属性编辑技巧1. 批量修改属性:CAD软件提供了批量修改属性的功能,可以对选择的图形一次性修改多个属性。

通过选择需要修改属性的图形,然后点击软件界面上的“属性编辑器”按钮,在属性编辑器中可以修改图形的颜色、线型、图层等属性。

2. 使用属性表:属性表是CAD软件中用于显示和编辑图形属性的界面。

通过点击软件界面上的“属性表”按钮,可以打开一个独立的窗口,显示图形的属性信息。

在属性表中可以方便地编辑和修改图形的属性。

3. 使用数据提取工具:CAD软件中通常也提供了数据提取工具,可以将图形的属性导出为表格形式进行编辑。

通过点击软件界面上的“数据提取”按钮,选择需要提取的属性和图层,然后点击导出按钮,即可将属性导出为表格,再通过表格编辑工具进行修改。

综上所述,图层查找和属性编辑是CAD软件中非常常用的技巧。

通过合理运用图层过滤器、图层管理器和命令行等功能,可以快速找到目标图层。

而批量修改属性、使用属性表和数据提取工具等方法则可以提高属性编辑的效率。

CAD中图层管理和属性设置的方法

CAD中图层管理和属性设置的方法

CAD中图层管理和属性设置的方法在CAD软件中,图层管理和属性设置是非常重要的功能,它们主要用于控制和管理绘图的显示效果和属性。

本文将为大家介绍CAD中图层管理和属性设置的方法,帮助大家更好地使用CAD软件。

首先,让我们来了解一下图层管理。

图层管理是指对绘图中的不同元素进行分类和管理,从而实现对不同元素的可见性和可编辑性的控制。

在CAD软件中,我们通过图层管理来控制线条、文字、块等元素的显示和隐藏,以及可以设置不同图层的颜色、线型等属性。

在CAD软件中,可以通过点击工具栏上的“图层管理器”来打开图层管理窗口。

在图层管理器中,可以看到当前绘图中已经存在的图层列表。

要创建新的图层,可以选择“新建图层”选项,并输入图层的名称、颜色、线型等属性。

创建图层后,可以选择启用或禁用该图层的显示,以及设置该图层的显示顺序。

通过对图层的启用和禁用,我们可以根据需要来显示或隐藏不同的图层。

另外,在图层管理器中还可以进行图层的修改和删除。

要修改图层的属性,可以选择要修改的图层,并在右侧的属性框中进行相应的调整。

要删除图层,可以选择要删除的图层,并点击“删除图层”按钮进行删除。

在进行图层管理的同时,还可以对图层进行分组。

通过分组,可以更好地管理和控制各个图层。

要创建图层组,可以选择“新建图层组”选项,并输入图层组的名称。

创建图层组后,可以将相关的图层拖动到图层组中,从而实现对图层的分组管理。

除了图层管理,CAD软件还提供了属性设置的功能。

属性设置用于对所绘制的元素进行属性的调整和控制。

通过属性设置,可以更改元素的颜色、线型、线宽等属性,以及可以设置填充、字体等属性。

要进行属性设置,可以选择要修改属性的元素,并在右侧的属性框中进行相应的调整。

在属性框中,可以选择要修改的属性,并选择相应的属性值进行调整。

另外,在进行属性设置时,还可以使用“匹配属性”功能。

匹配属性功能可以将一个元素的属性应用到其他元素上。

要使用匹配属性功能,可以选择一个具有所需属性的元素,并选择“匹配属性”选项。

必备的CAD对象和属性管理技巧

必备的CAD对象和属性管理技巧

必备的CAD对象和属性管理技巧CAD(计算机辅助设计)软件是现代工程设计中不可或缺的工具。

在使用CAD软件进行设计过程中,正确的对象和属性管理技巧是至关重要的。

本文将介绍几个必备的CAD对象和属性管理技巧,帮助读者提高设计效率和准确性。

1. 使用图层管理对象:在CAD软件中,将对象放置在不同的图层中可以有效地分组和管理它们。

通过使用图层,可以快速选择、编辑和管理特定类型的对象。

建议按照功能、类型或层次结构来创建图层并将对象分配到相应的图层中。

例如,可以创建一个图层用于绘制建筑结构,另一个用于电气设备,以此类推。

在绘制过程中,可以通过打开或关闭不同的图层来控制对象的显示和隐藏。

2. 设置唯一的对象属性:对象属性是用于标识和描述对象的关键信息,如名称、材料和尺寸。

为了准确和一致地管理对象属性,建议设置唯一的属性值。

例如,对于构件名称,可以使用特定的命名约定来确保唯一性,例如项目名称加上构件类型和编号。

这样一来,在查找和编辑对象属性时会更加方便快捷。

3. 使用块和动态块:块是CAD软件中的重复性元素的集合,如门窗、家具和设备等。

通过创建块,可以将这些元素保存为一个整体,便于复制和重复使用。

当对块进行修改时,所有使用该块的地方都会自动更新。

动态块则进一步提供了交互性和自定义选项,例如可以让用户通过参数调整尺寸和属性。

合理使用块和动态块可以显著提高设计的一致性和效率。

4. 使用属性提取和数据链接:属性提取是一种从CAD图形中提取对象属性并导出到外部表格或数据库的功能。

通过使用属性提取,可以快速生成对象属性的汇总报告,并且保持数据的一致性。

类似地,数据链接允许将CAD图形与外部数据源进行连接,使得对象的属性可以与外部数据自动同步更新。

这对于大型项目和设计变更管理非常有帮助。

5. 使用图块和引用:图块(Block)是一个CAD图形的独立单元,可以包含多个对象和属性。

而引用(Reference)是指通过在主文件中引用其他文件的方式来管理和使用图块。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

CAD图层和对象属性的控制方法CAD软件是一种使用广泛的设计工具,它提供了许多功能和选项,用于创建和修改图形。

其中,图层和对象属性是CAD设计中非常重要
的控制方法。

通过合理地控制图层和对象属性,可以使设计过程更加
高效和灵活。

下面将介绍CAD图层和对象属性的控制方法。

首先是图层的控制。

CAD软件中的图层可以理解为不同元素的分组,通过将不同的元素分配到不同的图层中,可以更方便地进行管理和编辑。

在创建图层时,可以指定图层的名称、颜色、线型和线宽等属性。

在进行设计过程中,可以根据需要打开或关闭某个图层,以实现对特
定图层上对象的显示或隐藏。

此外,还可以通过调整图层的顺序来实
现对象的覆盖或层叠效果。

其次是对象属性的控制。

在CAD软件中,每个对象都具有特定的
属性,如线型、线宽、颜色等。

通过合理地控制对象属性,可以对设
计图形进行更精细的调整。

例如,可以修改线型属性,使得线条看起
来更加清晰或突出。

还可以修改颜色属性,使得图形的不同部分具有
明显的区分度。

此外,调整对象属性还可以实现图形的渲染效果,如
阴影、透明等。

通过细致地控制对象属性,可以使设计图形具有更好
的可视效果。

此外,还有一些其他的控制方法可以在CAD软件中使用。

比如,
可以通过命令行或属性窗口来快速设置对象的属性值。

命令行是CAD
软件中一个非常实用的工具,通过输入关键字和数值,可以快速对图
层和对象属性进行调整。

属性窗口则提供了图层和对象属性的详细设
置选项,可以通过对选项进行勾选或取消来实现属性的修改。

还有一些快捷键或鼠标操作也可以用于对象属性的控制,如使用Ctrl键加鼠标滚轮调整线宽等。

熟练掌握这些操作方法,可以极大地提升CAD设计的效率和质量。

综上所述,CAD图层和对象属性的控制方法是CAD设计中非常重要的一部分。

通过合理地控制图层和对象属性,可以使设计过程更加高效和灵活,同时也可以使设计图形具有更好的可视效果。

因此,在进行CAD设计时,我们应该充分重视图层和对象属性的设置和调整,从而达到更好的设计效果。

希望这些方法和技巧能对CAD设计者们有所帮助。

相关文档
最新文档
