旋转接头工作原理

旋转接头工作原理

旋转接头工作原理

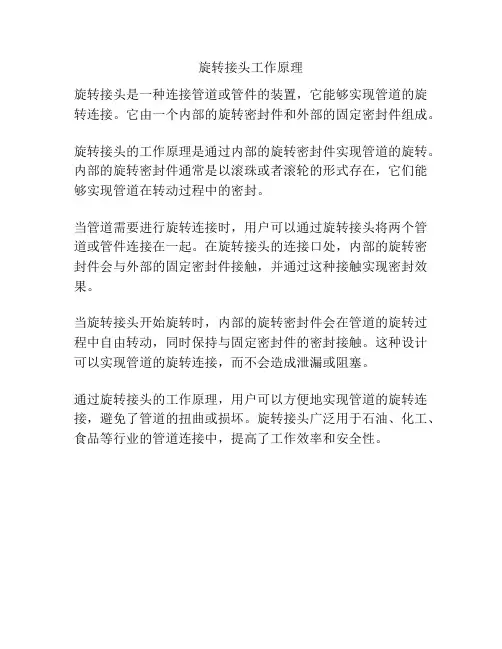

旋转接头是一种连接管道或管件的装置,它能够实现管道的旋转连接。

它由一个内部的旋转密封件和外部的固定密封件组成。

旋转接头的工作原理是通过内部的旋转密封件实现管道的旋转。

内部的旋转密封件通常是以滚珠或者滚轮的形式存在,它们能够实现管道在转动过程中的密封。

当管道需要进行旋转连接时,用户可以通过旋转接头将两个管道或管件连接在一起。

在旋转接头的连接口处,内部的旋转密封件会与外部的固定密封件接触,并通过这种接触实现密封效果。

当旋转接头开始旋转时,内部的旋转密封件会在管道的旋转过程中自由转动,同时保持与固定密封件的密封接触。

这种设计可以实现管道的旋转连接,而不会造成泄漏或阻塞。

通过旋转接头的工作原理,用户可以方便地实现管道的旋转连接,避免了管道的扭曲或损坏。

旋转接头广泛用于石油、化工、食品等行业的管道连接中,提高了工作效率和安全性。

旋转接头的介绍与应用

旋转接头的介绍与应用

此前可能出现的此类工具落井问题。

静态轴承拉力(最大):240 klbs;静态轴承压力(最大):200 klbs;旋转速度(连续):≤40 r/min;旋转速度(间歇):60 r/min;剪切销钉值(平均):±1.72 MPa;剪切销钉数量(最大):12 个;使用标准黄铜螺钉转换压力(最大):±20.68 MPa;工作压力(最大):75%剪切力。

1.4 基地实验旋转接头在试验基地的水平井进行,通过井口组合7″尾管和旋转接头,模拟海上平台下7″尾管工艺流程,旨在检验旋转接头能否有效减小下套管的难度,有效传递钻杆钻压,以及提高裸眼段水平井下套管的成功率,从而解决水平井下套管磨阻大,钻杆钻压传递不完全,致使套管不能完全下入到预定完井深度的情况;另外,通过解锁、锁定工具锁定装置开关,验证工具锁定装置是否稳定、可靠,在锁定后可实现尾管挂旋转脱手。

1.4.1 地面测试钻具组合:十字浮鞋+7″尾管(500 m) +变扣(BTC*410) +球座(411*410)+5″旋转接头+ 5″钻杆;接旋转接头后,做地面测试。

旋转接头下接头打备钳,旋转接头连短钻杆,接顶驱,开转速10 r/min,工具运行正常,无憋扭现象。

1.4.2 中途测试在1 200 m以后进入第二造斜段,实测井斜达70°,因此在1 200 m至井底,每隔100 m分别测试管柱在旋转和非旋转状态下的上提下放悬重,考察在大斜度井段,旋转接头在增加钻具悬重方面的效果,借以判定旋转接头对于在复杂井段下入尾管是否能起到帮助,试验流体介质为清水[1-2]。

通过测试数据得出如下结论:旋转状态下管柱下放悬重大于静止状态下管柱下放悬重,在工具允许范围内,转速越高旋转下放悬重增加较静止下放悬重增加更明显。

旋转接头能明显降低其上方管柱摩阻,更多钻柱有效重力传递使得尾管下放更容易。

1.4.3 井底测试(1)悬重对比测试。

工具下钻至井底,探底深度1 783.64 m,测试静止和不同转速下管柱上提下放悬重,可得出旋转状态下管柱下放悬重大于静止状态下管柱下放悬重,更多钻柱有效重力传递至管柱下方。

高速旋转接头工作原理 -回复

高速旋转接头工作原理 -回复

高速旋转接头工作原理-回复高速旋转接头是一种广泛应用于机械、航空航天、汽车等领域的关键性元件,它能够在不同部件之间传输动能、电能、数据和信号,极大地拓展了机械设备的功能。

本文将深入探讨高速旋转接头的工作原理,并逐步解释其设计和应用。

第一步:介绍高速旋转接头的概念和分类高速旋转接头,也叫旋转联轴器或旋转接口,是一种能够传输动能、电能、数据和信号的装置。

一般来说,它由外壳、支承结构、导电结构、密封结构和传输结构等部分组成。

根据不同的传输内容和要求,可以将高速旋转接头分为电力旋转接头、液压旋转接头、气动旋转接头、光纤旋转接头等不同类型。

第二步:电力旋转接头的工作原理与设计电力旋转接头主要用于高速旋转机械设备之间的电能传输,如风力发电机组、机床等。

它的主要工作原理是通过旋转的金属碳刷和集电环之间的接触,实现电能的传输。

具体设计上,电力旋转接头包括两个关键部分:电刷和集电环。

电刷通常与电机的电源连接,而集电环则与设备的电源连通。

两者之间通过高速旋转连接,在相对运动的过程中完成电能的传输。

此外,密封结构和传输结构的设计也需要考虑电流负载、接触电阻和传输效率等因素。

第三步:液压旋转接头的工作原理与设计液压旋转接头主要用于液压系统中的高速旋转设备,如挖掘机、塔机等。

它的主要工作原理是通过双向密封结构和油腔之间的连接,实现液压油的传输和回流。

液压旋转接头的设计需要考虑密封性能、承载能力和旋转稳定性等因素。

一般来说,液压旋转接头包括进油通道、回油通道、密封结构和液压油的供给和回收系统等部分。

通过这些结构的合理设计,液压旋转接头可以实现高速旋转设备的液压油的供给和回收,确保系统的正常工作。

第四步:气动旋转接头的工作原理与设计气动旋转接头主要应用于气动系统中的高速旋转设备,如风机、旋转平台等。

它的主要工作原理是通过气密结构和空气通道之间的连接,实现气体的传输和回流。

气动旋转接头的设计需要考虑气密性能、气流阻力和旋转平衡等因素。

球体旋转接头的工作原理

球体旋转接头的工作原理

球体旋转接头的工作原理球体转动接头是应用于钢铁厂转炉及步进梁式加热炉汽化冷却系统,随着国家对冶金行业进行节能减排,步进梁式加热炉得到了广泛普及及应用,球体转动接头在这领域发挥着举足轻重的作用球体转动接头结构形式:1、球体转动接头采用双密封圈,在球体的上下部位各有一个密封圈,当介质从转动接头底部进入时,大部分杂质被第一道密封圈阻挡,保障了主密封圈和球体间的清洁,可见对水质的要求较低。

介质中的杂质不易进入第二道密封圈和球体钢制弧面之间,减少了二者的磨损,提高了产品的灵活性和密封性,延长了使用寿命。

2、球体底部增加了弹簧,对密封圈有一个预张力,使密封圈与球体表面间的接触更加紧密,改善了球体转动接头的整体密封性。

球体旋转接头主要依靠球体的角位移来吸收或补偿管道一个或多个方向上横向位移,该补偿器应成对使用,单台使用没有补偿能力,但它可作管道万向接头使用。

因此具有补偿能力大,流体阻力和变形应力小,无盲板力且对固定支座的作用力小等优点。

同时在此设备上增设了可注填料装置这一先进技术,使得该设备密封性能更加稳定可靠。

即使长时间运行出现渗漏时,也可不需停气减压便可维护且十分方便快捷。

特别对远距离热能的输送,有明显的经济效益和社会效益。

一.应用范围可广泛应用于冶金、石油、化工、电力、轻工、纺织、建筑和国防建设等行业中,1、用于热力管道中,补偿热膨胀,其补偿能力为“冂”补偿器的5-10倍。

2、用于高温排气设施上,补偿冲击膨胀。

3、用于冶金设备(如高炉、转炉、电炉、加热炉等)的汽化冷却系统中,作万向接头用。

4、用于建筑物的各种管道中,防止因地基产生不均匀下沉、或地震等意外原因对管道产生破坏。

二.主要技术指标1、规格型号:QB41/61SA-10/16/25/40C2、工作压力:(4.0)MPa3、工作温度:≤300℃4、公称通径:DN80-DN150mm5、全折屈角:≤30°(±15°)6、工作介质:蒸汽、热油、热水等。

旋转接头的原理和构造

旋转接头的原理和构造

旋转接头的原理和构造
一、旋转接头的工作原理旋转接头是一种用于传递旋转运动的机械传动装置。

它通过转动outer 和inner两个独立的同心圆环体来实现两个不在同一轴线上旋转轴的连接。

outer环与一个旋转轴相连,inner环与另一个旋转轴相连,两个环之间利用滚子、滚针等实现传动,从而使两个不共轴的旋转轴能够传递旋转运动。

二、旋转接头的主要构造1. 外环:与输入轴或输出轴相连,具有内环与之啮合的内齿。

2. 内环:与另一输入轴或输出轴相连,外周带有与外环啮合的外齿。

3. 滚子或滚针:设置在外环与内环之间,用来传递两环间的运动和载荷。

4. 盖板:设置在两侧将内外环覆盖,防止滚子脱落。

5. 密封件:设置在转动接触面的两端,防止润滑脂漏失。

6. 轴承:支撑接头的转动部件,保证其顺畅旋转。

7. 外壳:包覆住整个内外环和运动件,对接头提供保护。

三、旋转接头的种类根据用途不同,有电工滚环式、十字轮式、老虎接头、万向接头等不同结构形式的旋转接头。

四、旋转接头的工作特点1. 允许输入输出轴呈一定角度交叉。

2. 可以传递较大的扭矩。

3. 运动灵活,允许一定的轴向、径向位移。

4. 使用寿命长,安装和拆卸方便。

5. 结构紧凑,使用可靠。

综上所述,旋转接头通过外、内环齿轮啮合的方式传递两根交叉轴的扭矩,实现非共轴旋转运动的转接,是各种机械设备中不可或缺的部件。

选择合理的结构形式非常重要。

旋转接头的结构和工作原理(图解一)

旋转接头的结构和工作原理(图解一)

旋转接头的结构和⼯作原理(图解⼀)旋转接头的结构和⼯作原理(图解⼀)机械密封结构旋转接头(简称旋转接头)的⼯作原理,是通过轴向⼒将动环压在补偿静环或游动环上,或者反过来将补偿静环或浮动环(中间环)压在⾮补偿的动环上,使其保持密封。

动环(空⼼轴)和壳体、端盖、底盖之间的轴向不密封通路靠O形圈和各种断⾯的弹性密封圈等加以密封,其结构见图2-4、2-5和2-6。

在⼀般情况下,每种旋转接头都是由固定、浮动或游动的径向密封元件和旋转的动环(空⼼轴,球⾯弹簧座等)以及轴向密封元件⼀起构成的。

它具有密封⾯加⼯精确、费⽤少和消除空⼼轴磨损的优点。

为了调整和补偿摩擦副本⾝的轴向热膨胀以及摩擦剐端⾯,球⾯的磨损⽽造成的不良状态,旋转接头内⾄少要包含⼀个弹性元件,例如,弹簧、波纹管。

图2-1为球⾯或球⾯和端⾯组合型密封结构,双向内管旋转式旋转接头。

为什么把密封⾯做成球⾯?这是因为球⾯摩擦运动副结构在间隙允许的范围内⾃由度较多,能适应配⽤设备的强烈振动和摇摆。

从图2-1中看出,动环是固定于外管2上的球⾯体4和由它带动⼀起旋转并能轴向移动的球⾯弹簧座17;补偿环是两个静⽌或游动的凹形环3、5是⽆油滑动轴承。

这⼀结构有六个密封点(⾯),即a、b、c、d、e、f。

a、b点(⾯)相对转动密封,,是靠弹簧18和被密封的流体压⼒在相对运动的球⾯体(动环)4和17(球⾯弹簧座)与补偿环(静环或游动环)3接触⾯(球⾯)上产⽣⼀合适的压紧⼒,使这两个光洁的球⾯紧密贴合⽽达到密封的⽬的。

两球⾯之所以必须光洁,零件的同⼼度,球⾯度要求较⾼,是为了给球⾯创造完全或接近完全贴合和压紧⼒均匀的条件。

c、d点(⾯),是两个端⾯密封。

当配⽤设备振动和摇摆不⼤,压紧⼒合适时,两个补偿环3⼀般处于静⽌状态,属于静密封情况。

当配⽤设备振动和摇摆强烈,压紧⼒较⼤时,由于补偿环3的外径与壳体6的内径之间因留有较⼤的间隙,它将随球⾯体(动环)4和17不·同步地在相应的端⾯上作相对游动,但相匹配的接触端⾯必须光洁、平直。

(待分)旋转接头的原理及结构

(待分)旋转接头的原理及结构

旋转接头的原理及结构有三个油口和车间管路相连接,分别是口、口、和口中。

三个油口与旋转接头的外壳是静连接的。

外壳和开卷机或卷取机是保持相对不转动的。

心轴的直径小于外壳的直径,其间隙与一般液压缸的缸筒与活塞之间的间隙相当。

由于安装的原因使旋转接头在旋转过程中会产生摆动,两个轴承用于承受外壳摆动时产生的轴向力,并使心轴与外壳之间保持间隙。

旋转密封的材料为耐磨的复合材料或金属材料,旋转密封安装心轴与外壳之间。

旋转密封能承受高压,通常能达到,材料较硬,密封性能不好。

油封是骨架唇形密封,不能承受过高的压力,通常不能超过,但是其在低压高速情况下有很好的密封性,其作用是封闭来自旋转密封的泄漏油。

泄漏油必须在很低压力的情况下被排回油箱中,以保护油封不被损坏。

在泄漏油管上不能安装过滤器。

旋转接头通过最右端的法兰与涨缩缸把合在一起,旋转接头的油口与液压缸的油口对接。

旋转接头的旋转密封主要有两类,复合材料密封和机械密封。

复合材料密封的密封性能相对要好一些,用在液压缸有中间定位的场合。

使用复合材料密封的旋转接头由于密封本身的尺寸较小,可以使旋转接头制作的更加紧凑小巧。

复合材料密封本身的成本也要比机械密封便宜很多。

复合材料旋转密封由两部份组成,由一个材质的外环和一个材质的形圈组合而成。

形圈起到支承外环的作用,使整个旋转密封更容易安装。

外环与旋转接头的外壳之间滑动。

机械密封在理论上可以实现无接触滑动,可以达到很长的寿命。

机械密封的制作比较复杂,精度要求也比较高,相对较贵。

目前采用机械密封的旋转接头国内还没有生产。

下图是德国公司的产品内部结构示意图。

介质从外壳>部件>部件>心轴>液压缸。

机械旋转密封套在心轴上,心轴与旋转接头之间的密封用的是上面提到复合材料旋转密封,当机械旋转密封卡死时,机械旋转密封与心轴之间可以存在相对转动,复合材料旋转密封启着保险作用,机械旋转密封与外壳之间的配合与密封也是通过复合材料旋转密封实现的。

机械旋转密封主要由个金属环组成,图中分别标记为部件、部件、部件、部件。
