解读多路传输之谜
多路径传输性能分析
测试环境与方法
测试方法选择
1.选择合适的测试方法，例如吞吐量测试、延迟测试、丢包率 测试等，以全面评估多路径传输性能。 2.应结合实际应用场景，选择相应的测试方法，以反映多路径 传输在实际情况下的性能表现。 3.在进行测试时，需要确保测试的公正性和客观性，避免测试 结果受到外部因素的影响。 选择合适的测试方法是准确评估多路径传输性能的关键。具体 来说，应根据实际应用场景选择相应的测试方法，例如吞吐量 测试、延迟测试、丢包率测试等，以全面评估多路径传输在各 种情况下的性能表现。同时，在进行测试时，需要确保测试的 公正性和客观性，避免测试结果受到外部因素的影响，从而得 出准确可靠的评估结果。
标准化组织与标准制定
1.IETF：互联网工程任务组（IETF）是一个负责制定互联网相 关标准的国际组织，已经发布了一系列关于多路径传输的RFC 文档，推动了多路径传输技术的发展。 2.3GPP：第三代合作伙伴计划（3GPP）是一个移动通信标准 化的组织，也在不断推进多路径传输技术在5G和未来移动通信 网络中的应用。
多路径传输性能分析
结果展示与解读
结果展示与解读
结果展示概述
1.我们通过对多路径传输性能的实验数据进行整理，以图表和图形的方式展示结果，以便更直观的 理解性能表现。 2.结果展示包含了吞吐量、延迟、丢包率等多个关键性能指标，全方位评估多路径传输的效果。 3.对于每个性能指标，我们都提供了详细的数据解读，以帮助理解结果的含义和影响。
性能优化建议
▪ 错误控制与重传机制
1.设计健壮的错误控制和重传机制，降低数据包丢失对传输性能的影响。 2.考虑采用前向纠错技术或更高效的重传策略，提高数据传输的可靠性和稳定性。
▪ 协议优化与硬件加速
1.针对多路径传输特点，优化传输协议，减少协议开销，提高传输效率。 2.考虑采用硬件加速技术，如SR-IOV、DPDK等，提高数据处理能力和网络性能。 以上内容仅供参考，建议阅读相关论文获取更全面、准确的信息。
多路径传输技术研究综述
多路径传输技术研究综述1. 多路径传输技术研究综述随着无线通信技术的快速发展，多路径传输技术已经成为实现高效、可靠通信的关键手段。
多路径传输技术是指通过两条或两条以上的路径同时传输数据信号，以提高数据传输的鲁棒性和吞吐量。
在本综述中，我们将探讨多路径传输技术的研究现状和发展趋势。
多路径传输理论主要研究多路径传输系统中的信号干扰和噪声问题。
通过对多径信号的建模和分析，可以得出信道容量、误码率和信干比等关键性能指标。
这些指标为多路径传输系统的设计和优化提供了理论支持。
为了提高多路径传输系统的性能，研究者们提出了许多多路径传输算法。
这些算法包括：多径功率分配算法、多径定时同步算法和多径信道估计算法等。
这些算法在保证通信质量的前提下，实现了多路径传输系统的优化。
多路径传输系统的实现需要解决硬件和软件方面的挑战，在硬件方面，需要设计高性能的天线、射频前端和基带处理模块。
在软件方面，需要开发高效的信号处理算法和通信协议。
多路径传输系统的实现还需要考虑系统的兼容性、可扩展性和可靠性等因素。
多路径传输技术在许多领域具有广泛的应用前景，如卫星通信、无线局域网、车载网络和物联网等。
在卫星通信中，多路径传输技术可以提高信号的传输质量和可靠性；在无线局域网中，多路径传输技术可以实现多用户同时接入，提高网络容量；在车载网络中，多路径传输技术可以增强车辆间的通信能力，提高道路安全；在物联网中，多路径传输技术可以实现大量设备的互联互通，降低网络能耗。
多路径传输技术作为实现高效、可靠通信的关键手段，其研究和发展对于无线通信领域具有重要意义。
随着技术的不断进步和应用需求的增长，多路径传输技术将面临更多的挑战和机遇，值得我们继续关注和研究。
1.1 多路径传输技术概述多路径传输技术是一种在无线通信系统中实现高效数据传输的方法。
它通过在多个信道上同时发送和接收数据包，以提高数据传输速率和系统容量。
多路径传输技术的核心思想是利用无线信道的特性，如时变性、空间特性等，实现数据的快速传输。
汽车多路传输系统工作原理
汽车多路传输系统工作原理
汽车多路传输系统（也称为车载多媒体系统）是一种将多媒体信息传输到车辆内部的技术。
其工作原理主要包括以下几个步骤：
1. 媒体源：多媒体信息可以来自车载硬盘、CD/DVD播放器、AM/FM收音机、移动设备（例如手机）等媒体源。
这些媒体
源可以提供音频、视频、导航等各种类型的媒体数据。
2. 数据解码和处理：多路传输系统会对接收到的媒体数据进行解码和处理，将其转换成车辆内部音频和视频系统可以播放或显示的格式。
这样，乘车人员可以通过车辆的音响系统听到音频，通过车载显示屏观看视频等。
3. 数据传输和控制：多路传输系统使用各种技术（如有线或无线连接）将解码后的媒体数据传输到车辆的音频和视频系统。
同时，控制信号也可以通过多路传输系统传输，以实现对媒体播放的控制，例如调整音量、切换媒体源等。
4. 用户界面：车辆内部通常会配备用户界面（如按钮、旋钮、触摸屏等），以便乘车人员可以方便地控制多路传输系统。
通过这些界面，乘车人员可以选择媒体源、选择要播放的音频或视频、调整音量等。
总的来说，汽车多路传输系统的工作原理是将来自不同媒体源的多媒体数据传输到车辆的音频和视频系统中，并通过用户界
面实现对媒体播放的控制。
这样，乘车人员可以在车辆内部享受音频、视频等多媒体内容。

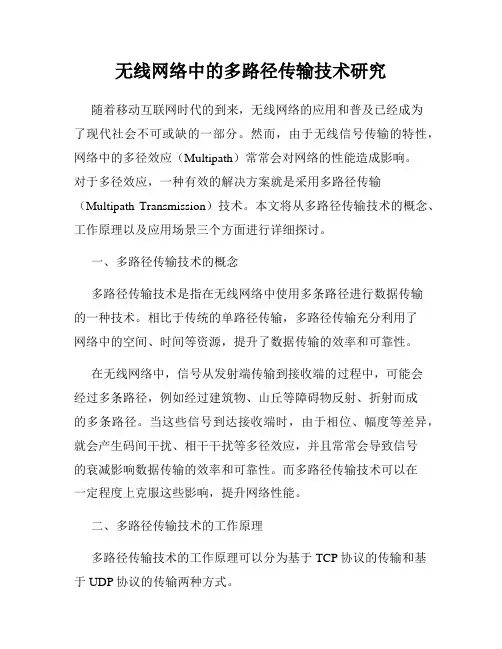

无线网络中的多路径传输技术研究
无线网络中的多路径传输技术研究随着移动互联网时代的到来，无线网络的应用和普及已经成为了现代社会不可或缺的一部分。
然而，由于无线信号传输的特性，网络中的多径效应（Multipath）常常会对网络的性能造成影响。
对于多径效应，一种有效的解决方案就是采用多路径传输（Multipath Transmission）技术。
本文将从多路径传输技术的概念、工作原理以及应用场景三个方面进行详细探讨。
一、多路径传输技术的概念多路径传输技术是指在无线网络中使用多条路径进行数据传输的一种技术。
相比于传统的单路径传输，多路径传输充分利用了网络中的空间、时间等资源，提升了数据传输的效率和可靠性。
在无线网络中，信号从发射端传输到接收端的过程中，可能会经过多条路径，例如经过建筑物、山丘等障碍物反射、折射而成的多条路径。
当这些信号到达接收端时，由于相位、幅度等差异，就会产生码间干扰、相干干扰等多径效应，并且常常会导致信号的衰减影响数据传输的效率和可靠性。
而多路径传输技术可以在一定程度上克服这些影响，提升网络性能。
二、多路径传输技术的工作原理多路径传输技术的工作原理可以分为基于TCP协议的传输和基于UDP协议的传输两种方式。
在TCP协议传输中，多路径传输技术采用的是多路复用（Multiplexing）的技术，将需要传输的数据分成多个数据流，在每个数据流上进行传输。
具体来说，在发送端，先将数据分为多个小数据包，然后在不同路径上分别进行传输。
在接收端，再将传输的数据包进行整合，最终还原出原始数据。
而在UDP协议传输中，多路径传输技术采用的是多路径数据组播（Multipath Data Multicast）的技术。
具体来说，发送端将数据分成多个数据片段，然后通过不同路径进行并行传输，接收端在不同的路径上接收到数据片段后进行重组，最终还原出原始数据。
三、多路径传输技术的应用场景多路径传输技术在实际应用中具有广泛的应用场景。
下面就介绍一些典型的应用场景。
无线传输技术如何应对多路径传输问题(七)
无线传输技术如何应对多路径传输问题在当今科技发展迅猛的时代，无线传输技术日趋成熟。
然而，无线传输面临着一个严峻的问题，即多路径传输问题。
多路径传输是指无线信号在传输过程中遇到多条传输路径，导致信号弱化、干扰等问题。
本文将探讨无线传输技术如何应对多路径传输问题，并分析其对现代社会的重要意义。
1. 多路径传输问题的成因及隐患在传统的无线信号传输中，信号一般会在空间中经过多个传播路径，达到接收器。
这些传播路径包括直达路径、反射路径和散射路径等。
然而，多路径传输问题会导致原本应当到达接收器的信号被反射、散射等现象扰乱，从而影响到信号的可靠传输。
多路径传输问题带来了多方面的隐患。
首先，多路径传输会导致信号衰减，使接收器接收到的信号质量下降。
其次，多路径传输会引发信号时延问题，造成传输时间延迟，降低了传输速率。
最后，多路径传输还可能导致信号干扰，其余不相关的信号会与主信号发生叠加，干扰接收质量。
2. 多路径传输问题的解决方法之一：MIMO技术为了应对多路径传输问题，无线通信技术中引入了多输入多输出(MIMO)技术。
MIMO技术利用多个天线发射和接收信号，通过空间分集或空间复用等方式，提高了无线信号的可靠性和传输速率。
具体地说，MIMO技术可以利用多个天线同时发送多个流并以多径效应为基础，将这些流分为多个传输通道，在接收端通过最大比合并算法等手段将这些流恢复为高质量的数据。
通过使用多个天线在不同的传输路径上发送数据，MIMO技术能够有效抵消多路径传输引起的衰减和时延问题。
3. 多路径传输问题的解决方法之二：波束成形技术除了MIMO技术外，波束成形技术也被广泛应用于解决多路径传输问题。
波束成形技术通过对发射和接收天线的信号进行加权处理，将无线信号更加集中地传输到目标位置，减少了多径效应对信号的干扰和衰减。
波束成形技术主要包括波束赋形和波束跟踪两个步骤。
在波束赋形过程中，发射器中的天线组合多个辐射元件的输出，通过调整各辐射元件的相位和幅度来控制信号的传输方向和强度。
第04章 多路传输原理
其它高效数字调制（QAM、MSK 等）
2
脉幅调制（PAM）
脉冲模拟调制 脉宽调制（PWM） 脉
脉位调制（PPM） 冲
脉冲编码调制（PCM） 调
脉冲增量调制（DM 或 ΔM）
制
脉冲数字调制
差分脉冲编码调制（DPCM）
其它编码方式（ADPCM）
4.1.1.4 多路复用
为了扩大通信容量，需要设法在一个信道中同时传输多路信 号，即“多路复用”，它是一种将若干个彼此独立的信号合并为一个 可在同一信道上传输的复合信号的方法。复用的方法主要有三种： 频分复用（FDM）、时分复用（TDM）和码分复用（CDM）。
减去副载波振荡器中心频率所得之差将与输入电压成比例。副载波 振荡器的中心频率和频偏极限必须选得与输入数据的信号带宽、现 有的射频频谱带宽以及接收机设备相匹配。频偏比定义为允许的最 大副载波峰值频偏与鉴频器低通截止频率之比。
4.2.3 抗干扰性能 4.2.3.1 制度增益
FM/FM 体制的输出信噪比计算公式为：
4
4.2.1 基本原理 图 4.2-1 是一个典型的频分复用系统组成原理框图。
x1（t）
cosΩ1t
x2（t）
cosΩ2t
x2（t）
cosΩ3t
… …………
xn（t）
cosΩnt
图 4.2-1 频分复用原理
合成复用信号
由图可见，复用的信号共有 n 路，各路信号分别通过各自的调 制器，但各路载波的频率不同。调制方式可以任意选择，但最常用
各路模拟信号及合并后的频谱如下图所示。
X1（Ω） 1
X3（Ω） 1
X3（Ω） 1
-ΩM
0 ΩM
-ΩM
0 ΩM
（a） 各路原始信号频谱
简述数组多路通道的数据传送方式原理
简述数组多路通道的数据传送方式原理
数组多路通道是一种数据传输方式，它可以同时传输多个数据流，提
高了数据传输的效率。
其原理是将多个数据流分别存储在不同的数组中，然后通过一个通道将这些数组传输到目标设备。
在数组多路通道中，每个数据流都有一个对应的数组，这些数组可以
同时传输到目标设备。
为了实现这种传输方式，需要使用一些特殊的
硬件设备，如多路复用器和解复用器。
多路复用器可以将多个输入信
号合并成一个输出信号，而解复用器则可以将一个输入信号分解成多
个输出信号。
在数据传输过程中，多路复用器将多个输入信号合并成一个输出信号，然后通过通道将这个输出信号传输到目标设备。
在目标设备上，解复
用器将这个输出信号分解成多个输入信号，然后分别存储到对应的数
组中。
数组多路通道的优点是可以同时传输多个数据流，提高了数据传输的
效率。
此外，由于每个数据流都有一个对应的数组，因此可以很方便
地对每个数据流进行处理和分析。
不过，数组多路通道也存在一些缺点，如需要使用特殊的硬件设备，成本较高，且在传输过程中可能会
出现数据丢失或错误。
总之，数组多路通道是一种高效的数据传输方式，可以同时传输多个数据流，提高了数据传输的效率。
其原理是将多个数据流分别存储在不同的数组中，然后通过一个通道将这些数组传输到目标设备。
虽然存在一些缺点，但在某些特定的应用场景下，数组多路通道仍然是一种非常有用的数据传输方式。
CAN多路信息传输系统浅说解析
四、CAN多路信息传输系统的工作原理：
CAN多路信息传输系统，每个控制单元BUS （控制器、收发器、处理器、节点），外部连 接了两条“数据总线”。它分：CAN高速线 （通讯速率为500kb/s；时间为0.25ms；间隔 7ms发送一次），用于：电喷系统和动力传递 系统及ABS制动系统等。
CAN低速线（通讯速率为100kb/s；时间 为1ms；间隔20ms发送一次），用于： 车身控制系统（灯光、门窗等）仪表显示、 自诊系统。
各“控制单元”联网控制着多个执行元件， 采用“广播的方式”向总线发送编码数据信号 （一个节点的信息，多个节点接收，叫：广 播），各控制单元会检查和判断数据是否是所 需的信号，如果是即转换为电压信号，使执行 元件动作，完成各自的工况控制。
实例一：EFI和AT-CAN数据总线连接方 式： 共用的 6个信号，借用2根CAN线传送 共享，节省了导线10余根。
（2）数据信息传递速率快，可达500kb/s （每秒500千字节）,它可以通过不同的编 码信号来表示不同的开关动作、信号解码 后根据指令接通或断开对应的用电设备(动 力系统、前照灯、刮水器、电动座椅等)， 智能化控制功能能好，不受外界电磁波干扰， 也不产生干扰电磁波，整体可靠性和安全 性好。因为是“跷板信号”，每根导体的零
应该说明：两个导体间的不同的电压信号， 又称：“差分信号”，信号值为两个导体间的 电压差，其高低电位的总和，总等于参考电压 （5V），其平均值是不变的，又叫：“跷板信 号”，CAN-BUS总线信号也是如此。其好处 有二 ： A、基准电压中的数值，有高、有低， 分辩率高； B、信号的防电磁干扰能力好，免疫力强。
数据总线为两股缠绕在一起的相互绝缘双绞线，外有 屏蔽层，它传输的编码脉冲信号的电位相反，如果一 条线为5v；另一条线则为0v，两条线的电压和总量始 终等于恒值，从而不受外界电磁波的干扰，同时也不 向外辐射电磁波。因为干扰信号的方向和程度是相同 的，每根导线的零位线会移动相同的量，其电压差是 不会改变。
上海大众多路信息传输系统论文
上海大众车系多路传输系统原理介绍上海大众车系多路传输系统原理介绍一、概述1.1多路信息传输系统随着电子技术的迅速发展和在汽车上的广泛应用，汽车电子化程度越来越高。
从发动机控制到传动系控制，从行驶、制动、转向系控制到安全保证系统及仪表报警系统，从电源管理到为提高舒适性而作的各种努力，使汽车电子系统形成了一个复杂的大系统。
这些系统除了各自的电源线外，还需要互相通信，若采用常规的点——点间的布线方法进行布线，那么整个汽车的布线将会如一团乱麻，在这种情况下多路信息传输系统应运而生了。
多路传输是指在同一通道或线路上同时传输多条信息。
事实上数据信息是依次传输的。
但是数度非常快，似乎就是同一时间传输的。
多路信息传输系统布线方式如图1——1所示图1——1采用多路信息传输系统实现了信息传输的共享性，与传统布线方式相比，大大减少了线束的数量。
二、CAN总线系统2.1CAN总线介绍上海大众汽车多路信息传输系统采用的是CAN总线系统。
CAN是20世纪80年代中期由德国博世公司开发出来的一种车用现场总线。
由于使用CAN网络有许多优点，CAN现已作为很多现代汽车的标准设施。
CAN总线的优点如下：（1）总线功能有较高的可靠性和功能安全性，能大大减少因插头连接和导线所引起的故障。
（2）因导线减少而降低装配成本，并减轻线束质量。
（3）因采用较小的控制单元和插头而使空间节约下来，并使安装和修改更加容易。
（4）控制器之间的数据传输较快。
（5）系统诊断能力强。
（6）控制模块之间能共享传感器输入信息。
（7）实现多个模块参与复杂的汽车系统操作。
（8）使用网络能提高诊断能力。
一些模块允许模块的输入和输出信号通过网络由读码器检测。
（9）节点多，价格便宜。
（10）能满足很高的安全性要求。
（11）抗干扰能力强。
（12）安全的数据通信协议。
（13）减少CAN总线的导线数量。
（14）利用最少的传感器信号传输多用途的传感信号。
（15）控制单元和控制单元插角最少化应用，从而节省更多有用空间。
简述数组多路通道的数据传送方式原理
数组多路通道的数据传送方式原理1. 引言数组多路通道（Array Multi-Channel，AMC）是一种用于高速数据传输的技术，它通过将数据分割成多个通道并同时传输，以提高传输效率。
本文将详细解释AMC的基本原理，包括AMC的定义、工作原理、数据传送方式和优势等方面。
2. AMC的定义和基本原理AMC是一种通过划分和利用多个通道同时传输数据的技术。
在AMC中，输入数据被划分成多个块，并通过不同的通道同时传输。
每个通道都有自己独立的传输线路，并且可以独立地进行数据交换。
这种并行传输方式可以大大提高数据传输速度和效率。
3. AMC的工作原理AMC主要包括两个关键组件：发送端和接收端。
发送端负责将输入数据划分为多个块，并将每个块分配到不同的通道进行传输。
接收端负责接收并重组来自不同通道的数据块，以恢复原始输入数据。
具体而言，AMC的工作流程如下： 1. 发送端将输入数据划分为N个块（N为通道数），并为每个块分配一个通道。
2. 发送端将每个块通过相应的通道同时传输到接收端。
3. 接收端接收来自不同通道的数据块，并根据块的编号将它们重新组合成原始输入数据。
4. 数据传送方式AMC有两种常见的数据传送方式：串行传送和并行传送。
4.1 串行传送在串行传送方式下，每个通道只能同时传输一个数据块。
发送端按照通道顺序依次发送每个块，接收端也按照相同的顺序接收并重组数据。
这种方式适用于通道之间带宽相对较低或距离较远的情况。
4.2 并行传送在并行传送方式下，每个通道可以同时传输多个数据块。
发送端将多个块同时发送到不同的通道，接收端也可以同时从多个通道接收数据。
这种方式适用于通道之间带宽充足且距离较近的情况。
5. AMC的优势5.1 高速传输AMC利用多个通道同时进行数据传输，可以大大提高整体的数据传输速度。
与单路通道相比，AMC能够充分利用系统资源，减少了等待时间和延迟，提高了数据传输的效率。
5.2 容错性强由于AMC将数据划分为多个块并通过不同的通道传输，即使某个通道发生故障，其他通道仍然可以正常工作，从而保证了数据的可靠传输。
无线传输技术如何应对多路径传输问题(一)
无线传输技术如何应对多路径传输问题随着现代科技的不断进步，无线传输技术已经成为人们生活中不可或缺的一部分。
从无线网络到蓝牙耳机，从智能手机到物联网设备，无线传输技术已经深入到我们的日常生活中。
然而，随着无线设备数量的增加和信号的复杂性，产生了多路径传输问题。
本文将讨论无线传输技术如何应对多路径传输问题，并分析其中的挑战和解决方案。
在了解多路径传输问题之前，首先需要理解无线传输技术的基本原理。
无线传输技术是通过无线信号在空气中传输数据，信号可以通过直射路径或反射路径同时到达接收端。
当存在多个路径传输时，信号会产生干扰或衰减，导致信号质量下降。
多路径传输问题的一个常见例子就是无线网络中的"死角"。
在家中，某些区域可能无法接收到无线网络信号，而其他区域信号强度却很好。
这是因为信号到达那些死角区域时遇到了反射或干扰，导致信号质量下降。
为了解决这个问题，无线传输技术需要应对多路径传输问题。
一种常见的解决方案是使用MIMO（多输入多输出）技术。
MIMO技术利用多个天线来传输和接收信号，通过利用多个传输路径来提高传输质量。
通过使用MIMO技术，无线设备可以同时发送和接收多个信号，从而有效地解决了多路径传输问题。
例如，Wi-Fi路由器和智能手机都采用了MIMO技术，以提供更稳定和可靠的无线信号。
然而，MIMO技术仍然面临一些挑战。
首先，使用多个天线需要额外的硬件成本和复杂的信号处理算法。
这增加了设备的成本，并且可能对设备的尺寸和功耗造成限制。
其次，多路径传输可能导致信号间的干扰，因此需要设计更复杂的算法来解决干扰问题。
这些挑战需要在无线传输技术的发展中加以解决。
除了MIMO技术，还有其他一些解决多路径传输问题的方法。
例如，一种常见的方法是自适应调制和编码（AMC）技术。
AMC技术可以根据信道条件自动调整传输速率和纠错编码，以适应不同路径的传输条件。
通过根据不同路径的性能调整传输参数，AMC技术可以提高传输质量并减少多路径传输问题的影响。
进口标致多路传输原理
进口标致多路传输原理1. 背景介绍进口标致多路传输是一种用于数据传输的技术，它可以同时传输多个数据流。
这项技术在现代通信和数据传输领域非常重要，因为它能够大大提高数据传输效率和带宽利用率。
本文将介绍进口标致多路传输的原理和工作机制。
2. 原理概述进口标致多路传输的原理基于分段和并行传输的思想。
通过将数据分成多个小块，并利用多个并行通道同时传输这些小块数据，可以大幅度提高传输效率。
进口标致多路传输可以应用于不同的传输介质和协议，包括有线和无线网络。
3. 数据分段进口标致多路传输的第一步是将原始数据分成多个较小的数据块。
这些数据块通常具有相同的大小，并且可以基于使用的传输介质和协议进行动态调整。
将数据分成多个数据块的好处是可以更好地利用并行传输的能力，并且当丢失或损坏某个数据块时，只需要重新传输该块，而不是整个数据。
4. 并行传输分段后的数据块可以通过多个并行通道同时传输。
每个通道通常对应一个物理或逻辑通信通道，可以同时传输一个数据块。
并行传输可以利用多个通道的带宽，提高传输速度和效率。
例如，可以利用多个有线或无线网络接口实现并行传输。
5. 数据同步和重组在接收端，收到的分段数据块需要进行同步和重组，以恢复原始数据。
接收端通过协调和管理多个并行通道的数据传输，将收到的数据按正确的顺序进行重组。
根据传输协议和分段策略，接收端可能需要等待所有数据块都接收完毕，然后再进行重组。
6. 错误检测和纠正进口标致多路传输还可以包含错误检测和纠正的机制。
通过在数据块中添加冗余信息，可以检测和纠正传输过程中可能出现的错误。
常用的错误检测和纠正算法包括循环冗余检验 (CRC) 和海明码 (Hamming Code)。
7. 应用场景进口标致多路传输可以应用于多种场景，其中一些包括：•高速网络传输：在需要快速传输大量数据的场景，如云计算、大数据分析等，进口标致多路传输可以提供更高的传输效率。
•视频和音频流传输：对于实时传输要求较高的视频和音频流，通过进口标致多路传输可以减少传输延迟，并提供更稳定的传输性能。
多路传输原理
VAN 通信“数据包” 由7部分组成…” 信息结构 ”
Start
Ident.
Com.
Data
Check
Ack.
End
• 信息数据Data – 传递的命令或数据
• 检查Check - 检查信息的有效性
• 接收确认Acknowledgment – 用以确认传递的信息被接收方收到 • 结束 End - 传递信息结束,网络回到初始状态…
Com.
Data
Check
Ack.
End
• Start 开始区- 该信号告知网络将马上开始数据的传送
• The Identifier接收识别 – 数据包的接收设备名称 (地址)
• The Command 命令 – 数据的属性(命令 /信息)
The VAN ( Vehicle Area Network )...
The VAN ( Vehicle Area Network )...
VAN 网络优先权管理
The VAN ( Vehicle Area Network )...
优先权管理…
VAN网络允许信息以优先权方式不间断字节传输 这个意思指当多个信息数据同时要在网络上传播时,拥有优先级别高的 信息数据将首先被允许在网络上传递.
接收确认…
利用Command 命令,可以要求接收部件在收到信息数据后发出确认信息来证明 接收到信息数据
Command 命令由4个字节组成.
接受部件就会向发送部件发回Acknowledgment(收到确认)
Start
Ident.
Com.
Data
Check
Ack.
End
The VAN ( Vehicle Area Network )...
多路传输PPT DEFI
多路传输的原理
设备A
提供的信息 A1 A2 A4 A3 B1 C2 接收的信息 B2 C1
设备C
提供的信息 接收的信息
C1
A2
B2 B1
接收的信息
C1
B1 B2
A2
A2 A1
B1
提供的信息
B1 A1 B3 A2
B2
C2 传统的方案 n条信息n条线。
设备 B
B2
C2
多路传输的原理
设备A
提供的信息 A1 A2 A4 A3 B1 C2 接收的信息 B2 C1 C1 B1 B2
共享线路时钟， 信息的数码； 串联传输， 优先权的管理（裁定）。
设备 A 设备 B 设备 C 总线上
A1 B1 C1 C2
A2 B2 C3 B3
A3 B4 C4
A1
B1
C1
C2
A2
C3
B2
B3
A3
B4
C4
时间
VAN网络.
汽车车身网
为何选择 VAN？
系统的独立性， 抗电磁干扰性， 车身元件成本的最优化（伺服计算控制机），
天窗控制 单元 驾驶员侧车门 控制板 乘客侧车门控 制板
蜂鸣报警 模块
电子喷射计算 机（ECU） 自动变速箱计 算机（ ECU） ABS ECU
BM34 发动机控制模块
BSI
COM 2000 方向盘控制模块
中央安全气囊 / 安全带计算机 （ECU）
多功能 显示屏
CD 换碟机
组合仪 表盘
空调计算机 ECU
CAN的特性；
多主带两个线路终端电阻的结构。
数据传输速度： 最大为1MBit/s (Mega Bit /秒) PSA 为250 KT/s 信息场可以达到8 Octets。 每根物理总线最多8站。 网络所有的计算控制器进行确认。
解读多路传输技术之迷
如果你认 为多路传输系 统是一座有 许多 放影厅 且只 有一 个出人 口的剧场 ， 这就对 了。无论 怎么去描述 ，实际上多 路 传输系统 是多个 完成 某一特 定功能 的 电路 或装置 。一般情 况下 ，可以认为多
手 ，然后再 了解它 们之 间的相互 联系 。 多 路传输——在 同一通 道或线路上 同时传输多条信 息。这 听起 来好像 不可 能 ，但 在某种意义上 讲是可能 的 事实 上 数 据 是 依 次传 输 的 ，但 速 度 非常 之 快 ，似 乎就 是 同时 传输的 。你从手表 上 看十分之 一秒算 是非常快 了 ，但对 一台
路传输 是有线 或无线地 同时 传输许多东
西 ，如数据信 息等 。 的兴趣 远大于 比特 率 ，那幺 与你相 同的 还 大 有 人在 许 许多 多 计 算 机 专用 术 语 ，如数据 总线 、网络 、通讯 协议 、网 关 以及 各种 缩 略语 很 容 易令 你 望 而 生 畏 。但无论 如何 ，正是 因为有 了多路 传 输技 术 ，当今 的 汽 车 才能 实现 电子 控 制 。运 用多路 传输技 术 ，可 使汽车省 去 许多连线和接 头 ，可 咀减轻重量 、节 省 空问 、改善可 靠性 。 你应 当懂 得多路 传输技术 的原理 ， 否 则一 旦球的 ＯＢＤ 口故 障扫描 仪在 检 测车 辆Ｉ 时不工作 ，你就 会不知所措 ，或 者 即使你的故 障扫描仪在 工作 ，你 却找 不到本应该找 到的故 障。你 同样应 当知 道 Ｏ ＤⅡ系统正在 向被称 之为 Ｃ Ｎ（ Ｂ Ａ 控 制器 局域 网）的 系统 过渡 。这就意 味着 你 需要一 台新的 故障扫描仪 ，或把 原有 的做较大程度 的升级 。如果你打算 买一 台故 障扫描仪 的话 ，不但要知道它现 在 能做什 么，还必须 要想到以后能 不能诊 断 ＣＡＮ 系统 以及是否具有 重新编程 的 功能等 等。
多路传输名词解释
多路传输名词解释
多路传输(Multi-路传输)是指一种数据传输技术,可以在一个传输介质(如电缆、光纤等)上同时传输多个数据流,从而提高传输效率、降低传输成本。
在多路传输中,数据被分成多个数据包,每个数据包可以传输多个通道,每个通道代表不同的数据流。
传输介质可以同时为多个通道提供电力,从而实现多路传输。
多路传输广泛应用于网络通信、卫星通信、广播电视等领域。
例如,在计算机网络中,多路传输可用于传输多个视频流、音频流等,从而实现视频传输、音频传输等功能。
在卫星通信中,多路传输可用于传输多个信号,从而实现卫星通信信号的传输。
除了提高传输效率、降低传输成本外,多路传输还可以实现更高的传输速率。
这是因为在多路传输中,每个数据包都可以在不同的通道中传输,因此每个通道都可以传输更多的数据,从而提高传输速率。
多路传输技术具有高效、低成本、高速率等优势,因此在网络通信、卫星通信等领域得到了广泛的应用。
无线传输技术如何应对信号多径传播问题(二)
无线传输技术如何应对信号多径传播问题无线传输技术的发展，如今已经成为人们生活中不可或缺的一部分。
然而，随着无线设备的普及和使用频率的提高，无线信号的传输中常常会遇到信号多径传播问题。
这个问题给无线通信带来了很多挑战，因此，研究如何应对信号多径传播问题变得尤为重要。
在本文中，我们将讨论一些无线传输技术如何应对信号多径传播问题的方法，以及它们的优势和不足。
一、信号多径传播问题的背景和原理信号多径传播是指在无线传输中，信号可以通过多个不同的路径到达接收器。
这是由于信号在传输过程中会被反射、折射和散射等现象所影响。
这些多条路径上的信号会相互干扰并产生失真，从而影响接收信号的质量和可靠性。
二、频率选择多径传输技术（FFT）频率选择多径传输技术是一种常见的应对信号多径传播问题的方法。
它通过在不同的频段上发送信号来减少多径效应。
具体而言，该方法将信号分成多个窄频带，每个窄频带上的信号只受到该频带上的路径的影响。
然后，接收器会将这些窄频带上的信号进行组合，以重建原始信号。
频率选择多径传输技术的优势在于它可以有效地减少信号间的干扰。
因为每个频带上的信号受到的多径干扰相对较少，所以可以更好地重构原始信号。
然而，这种方法需要更多的频谱资源，并且在传输过程中有可能引入较大的时延。
三、分集技术分集技术是一种通过接收多个独立的信号来应对信号多径传播问题的方法。
这些独立的信号可以通过不同的天线接收，或者通过在不同的时刻接收同一个信号来获得。
接收器将这些独立的信号进行组合，以提高信号的质量和可靠性。
分集技术的优势在于它可以通过接收多个独立的信号来减少多径效应。
因为这些独立的信号通常受到不同路径的影响，所以它们之间的干扰相对较小。
此外，分集技术可以提高信号的容错性，即使在某些路径上信号质量较差时，仍然可以通过其他路径接收到较好的信号。
然而，分集技术也存在一些不足之处。
首先，它需要额外的天线或接收时间来接收多个信号，这增加了系统的复杂性和成本。
多路径传输机制在云计算网络通信中的应用研究
多路径传输机制在云计算网络通信中的应用研究随着云计算的迅速发展，计算机网络通信的可靠性与效率成为了云计算的重要因素。
在云计算环境下，多路径传输机制成为了一种值得研究的方法，以解决网络通信中的瓶颈和瓶颈问题。
本文将探讨多路径传输机制在云计算网络通信中的应用研究。
首先，我们需要了解什么是多路径传输机制。
多路径传输机制是指将单一的传输路径拆分为多个传输路径，通过这些路径同时传输数据，以提高网络通信的效率和可靠性。
传统的单路径传输机制存在很多问题，例如传输带宽限制、网络拥塞、数据包丢失等。
而多路径传输机制通过同时利用多个路径，能够充分发挥网络资源的优势，从而提高数据传输的效率。
多路径传输机制在云计算网络通信中的应用有很多。
首先，它可以用于提高数据传输的速度。
在云计算环境下，大量的数据需要在云服务器之间传输，而传统的单路径传输往往无法满足需求。
通过利用多个路径传输数据，可以同时利用多个网络资源，从而提高数据传输的速度。
这对于大规模的数据传输、实时视频传输等场景非常重要。
其次，多路径传输机制还可以提高网络通信的可靠性。
在传统的单路径传输中，一旦网络出现故障，整个数据传输就会中断。
而多路径传输通过同时利用多个路径，即使某个路径出现故障，也能够通过其他路径继续传输数据，从而提高了网络通信的可靠性。
这对于云计算应用来说非常重要，因为云计算环境下的数据传输往往是关键性的，任何中断都可能导致严重的后果。
此外，多路径传输机制还可以解决网络拥塞问题。
在云计算环境中，由于大量的数据传输，网络往往会出现拥塞现象。
传统的单路径传输无法有效解决这个问题，而多路径传输则可以通过同时利用多个路径，将数据均匀分流到各个路径上，从而减轻网络拥塞。
这对于提高云计算的整体性能非常关键。
然而，多路径传输机制也存在一些挑战和限制。
首先，多路径传输需要网络设备和协议的支持。
如果网络设备不支持多路径传输，或者网络协议无法解析多个传输路径，那么多路径传输将无法实现。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
解读多路传输技术之迷如果你认为多路传输系统是一座有许多许影厅且只有一个出入口的剧场，这就对了。
无论怎么去描述，实际上多路传输系统是多个完成某一特定功能的电路或装置。
一般情况下，可以认为多路传输是有线或无线地同时传输许多东西，如数据信息等。
如果你是个初学者，而且对比萨饼的兴趣远大于比特率，那么与你相同的还大有人在。
许许多多的计算机专用术语，如数据总线、网络、通讯协议、网关以及各种缩略语很容易令你望而生畏。
但无论如何，正是因为有了多路传输技术，当今的汽车才能实现电子控制。
运用多路传输技术，可以使汽车省去许多连接和接头，可以减轻重量、节省空间、改善可靠性。
你应当懂得多路传输技术的原理，否则一旦你的OBDⅡ故障扫描仪在检测车辆时不工作，你就会不知所措，或者即使你的故障扫描仪在工作，你却找不到本应该找到的故障。
你同样应当知道OBDⅡ系统正在向被称之为CAN(控制器局域网)的系统过渡。
这就意味着你需要一台新的故障扫描仪，或把原有的做较大程度的升级。
如果你打算买一台故障扫描仪的话，不但要知道它现在能做什么，还必须要想到以后能不能诊断CAN系统以及是否具有重新编程的功能等等。
1．术语释义多路传输——在同一通道或线路上同时传输多条信息（图1）。
这听起来好像不可能，但在某种意义上讲是可能的。
事实上数据是依次传输的，但速度非常之快，似乎就是同时传输的。
你从手表上看十分之一秒算是非常快了，但对一台运算速度相对慢的计算机来说，这十分之一秒也太长、太长了。
如果将十分之一秒分成段，许多单个的数据都能被传输——每一段传输一段。
这就叫做分时多路传输。
从图1中可以看出，常规线路要比多路传输线路简单得多，然而请注意：多路传输系统ECU之间所用电线比常规线路系统所用导线少得多。
由于ECU可以触发仪表板上的警告灯或灯光故障指示灯等等，有由于堕落传输可以通过一根线（数据总线）执行多个指令，因此可以增加许多功能装置。
图1 常规线路和多路传输线路的简单对比正如可把无线电广播和移动电话的电波分为不同的频率，我们也可以同时传输不同的数据流。
随着现在和未来的汽车装备无线多路传输装置的增加，基于频率、幅值或其他方法的同时数据传输也成为可能。
汽车上用的是单线或双线工分时多路传输系统。
模块——一种电子装置。
简单一点的如温度和压力传感器，复杂的如计算机(微处理器)。
传感器是一个模块装置，根据温度和压力的不同产生不同的电压信号。
这些电压信号在计算机(一种数字装置)的输入接口被转变成数字信号。
在计算机多路传输系统中一些简单的模块被称为节点。
数据总线——模块间运行数据的通道，即所谓的信息高速公路。
如果模块可以发送和接收数据，则这样的数据总线就称之为双向数据总线。
汽车上的信息高速公路实际是一条导线，或许是两条导线。
两线式的其中一条导线不是用作额外的通道。
它的作用有点像公路的路肩，上面立有交通标志和信号灯。
一旦数据通道出了故障，这“路肩”在有些数据总线中被用来承载“交通”，或者令数据换向通过一条或两条数据总线中未发出故障的部分。
为了抗电子干扰，双线制数据总线的两条线是绞在一起的。
各汽车制造商一直在设计各自的数据总线，如果不兼容，就称为专用数据总线。
如果是按照某种国际标准设计的，就是非专用的。
但事实上，正如你将了解到的、可能都是专用的数据总线。
至此，可以退一步想，模块就是信息高速公路上的进口和出口。
网络——为了实现信息共享而把多条数据总线连在一起，或者把数据总线和模块当作一个系统。
新型的凌志LS 430的几条数据总线间共有29块相互交换信息的模块，如图2所示，几条数据总线连接29个模块，总线又连接到局部、域网上，其中还有3个接线盒电脑，2个作为前端模块，一个作为后端模块，其作用是提供诊断支持（包括接插方便的接头及测试点）。
从物理意义上讲，汽车上许多模块和数据总线距离很近，因此被称之为LAN(局域网)。
摩托罗拉设计的一种智能车身辅助装置网络，被称之为LIN(局域互联网)。
图2 凌志LS430轿车的多路传输系统架构——信息高速公路的配置，其输入和输出端规定了什么信息能进和什么能出，如果指挥交通需要“警察(一种特殊功能的芯片)，那么就要有“警局”，也许就在模块的输入/输出端。
架构通常包括1至2条线路，采用双线时数据的传输是基于两条线的电压差。
当其中的1条线传输数据时，它对地有个参照电压。
数据总线及网络架构的其他重要特征包括：＊能一起工作的模块数量。
＊可扩展性。
无需大的改动就可增加新的模块吗?＊互交信息的种类。
＊数据传输速度。
＊可靠性或容错性——抗故障性及数据交换的稳定与准确性。
＊成本——最主要的方面。
架构要有特定的通信协议。
通信协议——所谓有交通规则，包括“交通标志”的制定方法。
总统乘坐的车具有绝对的优先通行权，其他具有优先权的依次是政府要员的公车、警车、消防车、救护车等等。
但只能在执行公务时才能有优先权。
驾车兜车、执行公务完毕时就无优先权可言。
数据总线的通信协议并不是个简单的问题，但可举例简单说明。
当模块A检测到发动机已接近过热时，相对于其他不太重要的信息(如模块B发送的最新的大气压力变化数据)有优先权。
通信协议的标准蕴含唤醒访问和握手。
唤醒访问就是一个给模块的信号，这个模块为了节电而处于休眠状态。
握手就是模块间的相互确认兼容并处在工作状态。
事实上通信协议的种类繁多，如：＊在一个简单的通信协议中，模块不分主从，根据规定的优先规则，模块间相互传递信息，并且都知道该接收什么信息。
＊一个模块是主模块，其他则为从属模块，根据优先规则，它决定哪个从属模块发信息以及何时发送信息。
＊所有的模块都像旋转木马上的骑马人，一个上面有“免费卷”挂环的转圈绕着他们旋转。
当一个模块有了有用的信息，它便抓住挂环挂上这条信息，任何一个需要这条信息的模块都可以从挂环上取下这条信息。
＊通信协议中有个仲裁系统，通常这个系统按照每条信息的数字拼法为各数据传输设定优先规制。
例如，以1结尾的数字信息要比以0结尾的有优先权。
作为汽车维修技师，你并不关心通信协议本身，而真正关心的是它对汽车维修诊断的影响。
什么各汽车制造厂家都制定通信协议呢?通信协议本身取决于车辆要传输多少数据，要用多少模块，数据总线的传输速度要多快。
每条数据总线都能以光速传输信息，这有利于发动机动力管理及排放控制。
但开关空调和电动窗的信号需要多快的传输速度呢?和复杂的排放控制相比，一个简单的电动门开关信号需传输多少数据呢?复杂的通信协议用途广泛，但却需要更贵的模块来高速处理信息。
大多数通信协议(以及使用它们的数据总线和网络)都是专用的。
因此，维修诊断时需要专门的软件。
听说过通用汽车的娱乐和舒适性数据总线(E＆C)吗?它于20世纪80年代问世，用以控制收音机、自动空调和其他车身系统。
这是个专门的数据总线，且需专用的诊断软件。
类似的数据总线还有克莱斯勒的冲突检测总线(CCD)，如图3所示，这种总线用在底盘/车身/发动机网络上，该系统的每一模块上都有一个芯片，其作用是根据预先设定的优先权保证信息的通道畅通、不发生冲突。
发动机部位节点（数据检测及变速器模块）和灯光故障模块向发动机控制单元、车身控制单元及电子信息中心提供数据参数。
许多当今款式的车都用这种网络，售后市场上到处都有这两种总线的诊断软件。
但目前其他许多系统，特别是与安全有关的系统诊断软件却只有代理商才有。
顺便提一下，CCD在网络故障不容性方面有优点，即如果某一模块对地断路，网络将关闭(但许多独立功能继续起作用)。
总线速度和幅度——交通规则、收费站的部分作用是为防止驾驶时一直高速行驶，数据总线的情况也基本类似。
如：唤醒一个处于休眠状态的模块，并让其他模块知道它已处于工作状态或它再唤醒其他模块。
数据总线的速度不是以英里表示的，通常用比特率表示数据总线的速度。
比特率是每秒千字节(KB/sec)。
“幅宽”也会影响数据传输的速度，32位的数据传输量要比8位快4倍。
图3 克莱斯勒汽车的CCD系统（冲突检测）传输速度快并不能说明一切。
通用在其新型车Brarada、Trailblazer、Envoy sport的低速OBDⅡ总线上采用了主/从架构。
卡车的车身模块是主模块，其他17个模块分别在不同的物理位置上。
这些模块具有许多控制功能，如电瓶缺电保护、自动空调控制、灯光控制、座椅控制、防盗控制、雨刮器控制、喷淋控制、具有记忆功能的座椅、后视镜和门锁控制，还包括许多遥控的个性化调节装置。
图4所示是通用 OBD Ⅱ的基本结构，从图上可以看出所有的输入信号线和输出信号线都经过车辆控制模块，许多车还有一根总线连接ABS模块，车辆控制模块采用轮速信号作为车辆的速度输入信号，因为车辆控制模块同时控制发动机和自动变速器，所以无须像其他许多车一样再用另一根总线连接自动变速器控制模块。
图4 通用 OBD Ⅱ的基本结构高速数据总线及网络容易产生电噪声(电磁干扰)，这种电噪声会导致数据传输出错。
数据总线多种检错方法，如检测一段特定数据的长度。
如果出错，数据将重新传输，这就会导致各系统的运行速度减慢。
解决的方法有：使用价格高、功能更强大、结构更复杂的模块；用双绞线(价格比你想像得贵得多)，如图5所示克莱斯勒CCD系统采用的双绞线数据总线，它的数据传递是基于两条线的电压差（图上标示了所有进入发动机部位节点的信息，需要的话这些信息又通过两条数据总线（M1和M2）从发动机部位节点传输出去，尽管这种系统正逐步被淘汰，但当今有些卡车仍然采用这种系统）；用屏蔽线。
图5 克莱斯勒CCD系统采用的双绞线数据总线为了使价格适中，数据总线及网络必须避免无谓的高速和复杂。
大多数的设计都有三种基本型，即低速型、中速型和高速型。
强化通信协议——协议本身可以强化(仲裁方式、各取所需方式和主/从方式)，也可以通过增强芯片的方式来强化。
这个芯片的作用是决定传输什么及何时传输。
克莱斯勒的CCD数据总线的每个模块都有一个这样的芯片，协同工作的方式是克莱斯勒的专利设计。
2．工程标准通信协议标准有点像国家高速公路条例，里面包括许多条款，如最高行驶速度、路幅等等。
但各州和市建造高速公路时，还要在条例里加入许多细则。
“魔鬼就在细节中”这句老话非常适合地方高速公路条例。
制定OBDⅡ标准也大相径庭。
早在1994年有些车就装备了OBDⅡ系统，到了1996年政府规定所有在美国销售的车必须装备OBDⅡ系统。
OBDⅡ是一个通用的通信协议标准。
其目的在于监测和诊断与排放系统有关的故障以及其他一些特殊系统的运行情况。
读取存储在动力模块中的故障码需用一台常用的故障抛描仪及1个16针的标准接头。
这些故障码是专门编号的，故障扫描仪必须要显示排放控制区域里某些特定的数据，这些数据我们称之为PIDs(参数识别验证)。
汽车工程师协会制订的J1850实际上是两个半数据总线通信协议的结合体。
