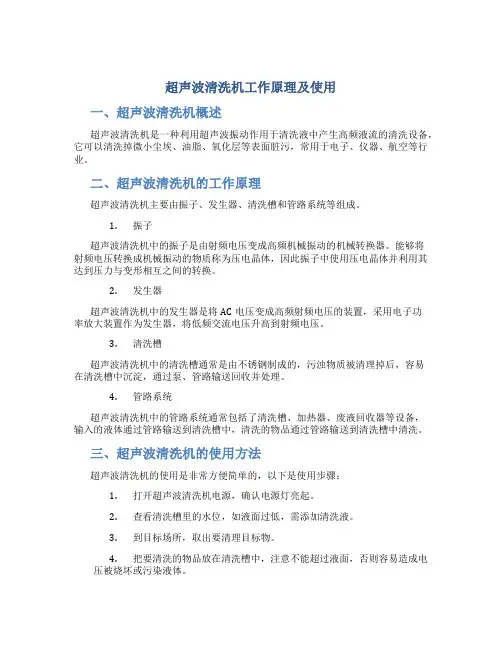

超声波清洗机工作原理及使用
超声波清洗机工作原理及使用一、超声波清洗机概述超声波清洗机是一种利用超声波振动作用于清洗液中产生高频液流的清洗设备,它可以清洗掉微小尘埃、油脂、氧化层等表面脏污,常用于电子、仪器、航空等行业。
二、超声波清洗机的工作原理超声波清洗机主要由振子、发生器、清洗槽和管路系统等组成。
1.振子超声波清洗机中的振子是由射频电压变成高频机械振动的机械转换器。
能够将射频电压转换成机械振动的物质称为压电晶体,因此振子中使用压电晶体并利用其达到压力与变形相互之间的转换。
2.发生器超声波清洗机中的发生器是将AC电压变成高频射频电压的装置,采用电子功率放大装置作为发生器,将低频交流电压升高到射频电压。
3.清洗槽超声波清洗机中的清洗槽通常是由不锈钢制成的,污浊物质被清理掉后,容易在清洗槽中沉淀,通过泵、管路输送回收并处理。
4.管路系统超声波清洗机中的管路系统通常包括了清洗槽、加热器、废液回收器等设备,输入的液体通过管路输送到清洗槽中,清洗的物品通过管路输送到清洗槽中清洗。
三、超声波清洗机的使用方法超声波清洗机的使用是非常方便简单的,以下是使用步骤:1.打开超声波清洗机电源,确认电源灯亮起。
2.查看清洗槽里的水位,如液面过低,需添加清洗液。
3.到目标场所,取出要清理目标物。
4.把要清洗的物品放在清洗槽中,注意不能超过液面,否则容易造成电压被烧坏或污染液体。
5.确认已将管路系统正确连接上了,按下经序排列的操作按钮,设定好清洗时间、温度等参数。
6.收集废液并回收处理。
四、注意事项在使用超声波清洗机时,需要注意以下几点:1.不能接触投影仪口、麦克风口、喇叭口等易受损的部位,避免故障发生。
2.在使用过程中,尽量避免使用过高压力清洗,以免对清洗物品造成损伤。
3.注意清洗液的浓度,过低不能很好地清洗物品,过高又会引起腐蚀等问题。
4.清洗时要注意防止把手伸进水中,以免发生触电事故。
经过以上安全措施的加持,可以确保超声波清洗机的安全、便捷、高效地进行各种清洗作业。
消毒供应中心超声清洗机操作要点
消毒供应中心超声清洗机操作要点(一)工作原理超声清洗消毒器是利用电源将日常供电频率改变后,通过输出电缆线将其输送给连接在盛放清洗溶液的清洗槽底部的换能器(超声波发生器),由换能器将高频的电能转换成机械振动并发射至清洗液中,当高频的机械振动传播到液体里后,清洗液内即产生“空化现象”,达到清洗的目的。
空化现象是指存在于液体中的微小气泡在超声场的作用下振动、生长并不断聚集声场能量,当能量达到某个阈值时,空化气泡急剧崩溃闭合的过程。
(-)操作流程(1)准备工作:将电源线接好,加水稍低于水位线,以确保物品放入后水位不高出水位线。
(2)开机:按电源键。
(3)按照产品说明书设置选择相应的清洗温度,按开始键给水加热。
(4)按照产品说明书设置除气时间和清洗时间。
(5)物品超声清洗结束后取出物品。
(6)排尽腔体内的酶溶液并且擦拭干净。
(7)关机:切断电源。
(8)严格根据国家卫生行业标准WS310—2016的规定,设定相应的清洗时间、清洗温度及除气时间。
(三)注意事项(1)超声清洗机必须由专人操作,严禁使用易燃、易腐蚀的溶液。
(2)当超声清洗机放入水和器械后,整个水位必须加至水位线,但不能超过水位线。
(3)设定的超声清洗机温度不宜超过450。
(4)超声清洗时物品必须装载在清洗筐内进行清洗,不能将器械直接接触超声清洗机的底部。
(5)超声清洗机只能用于清洗物品和液体,不能清洗活的动植物。
(6)超声清洗前要先手工粗洗,不要将杂质带到清洗槽内。
(7)排水时应通过排水管自动流出,不要人为将设备倾斜倒水。
(8)每天工作结束,用清水清洁腔体,然后用布擦干待用。
(9)切勿在超声清洗和除气时直接切断电源,一定要先关闭超声清洗和除气的功能。
超声波清洗机的工作原理
超声波清洗机的工作原理超声波清洗机是一种常见的清洗设备,它利用超声波的作用来实现对物体的彻底清洗。
本文将详细介绍超声波清洗机的工作原理以及其应用领域。
一、超声波清洗机利用了超声波振动在液体中的传导和放大效应,通过超声波的震荡作用,将物体表面的污垢和污染物从基本结构中剥离,并将其彻底分散在液体中。
1. 超声波发生器超声波清洗机的核心组件是超声波发生器。
超声波发生器会产生一种特定频率的电信号,并将其转化为超声波振动信号。
超声波一般是指频率高于20kHz的声波,无法被人耳听到。
2. 液体介质超声波需要通过介质传播,通常使用的液体介质是水或者清洗溶液。
液体作为传导介质,可以将超声波传播到被清洗物体的表面,并通过液体的震动将污物从物体表面剥离。
3. 清洗槽和超声波换能器超声波清洗机通常包含一个清洗槽和一个或多个超声波换能器。
清洗槽是用于装载被清洗物体和液体介质的容器,超声波换能器则将电能转化为超声波的振动。
超声波换能器通常由压电陶瓷材料制成,当电信号通过陶瓷材料时,产生压电效应,使陶瓷产生振动。
4. 超声波传导和放大超声波换能器产生的振动将通过液体介质传导到被清洗物体的表面。
当超声波传导到物体表面时,会产生剧烈的振动和震荡作用,将附着在物体表面的污垢和污染物分离。
5. 气泡共振在超声波清洗过程中,液体介质中的气体会受到超声波的影响而产生气泡。
这些气泡在超声波的作用下不断形成和破裂,释放出巨大的能量和压力。
气泡的产生和破裂过程称为气泡共振,它能够产生冲击波和微射流,从而进一步清洗物体表面。
二、超声波清洗机的应用超声波清洗机具有广泛的应用领域,常见的应用包括但不限于以下几个方面:1. 工业清洗超声波清洗机在工业领域被广泛应用于清洗零部件、模具、塑料制品等。
其高效的清洗效果可以迅速去除表面附着的油污、脂肪、污垢等,大大提高生产效率和产品质量。
2. 医疗器械清洗超声波清洗机也被广泛应用于医疗器械的清洗和消毒。
其能够彻底清洗器械表面的微生物和污染物,提高器械的卫生水平,确保医疗操作的安全性。
超声波清洗机除氧原理
超声波清洗机除氧原理1.引言1.1 概述超声波清洗机是一种利用超声波技术进行清洁的设备,其工作原理是利用超声波的高频振动产生的微小气泡爆破效应来实现对物体的清洗。
超声波的频率通常在20kHz到100kHz之间,其振动带动液体快速形成和消失的气泡,以高速和高能的冲击力对被清洗物体表面进行清洁。
超声波清洗机除氧部分是指利用超声波的特殊性质去除液体中的氧气。
在清洗过程中,氧气会附着在被清洗物体表面或液体中,影响清洗效果和反应过程。
通过超声波清洗机的除氧装置,可以产生气溶胶并通过振动把氧气从液体中剥离出来,从而提高清洗效果。
超声波清洗机除氧的原理主要包括以下几个步骤:首先,超声波通过振动产生气泡,气泡在液体中迅速形成和坍缩,产生高压和高温的冲击力。
其次,高压冲击力会产生微小的液体喷射和涡流效应,将液体中的氧气剥离出来。
最后,氧气会被带到液体表面,通过物理或化学方式迅速消失。
总的来说,超声波清洗机除氧原理是利用超声波高频振动产生的气泡爆破效应和冲击力,将液体中的氧气剥离出来,从而实现更有效的清洗效果。
这一原理在工业和实验室等领域都有广泛应用,并且随着技术的不断进步和创新,超声波清洗机除氧原理也不断改进和完善,为清洗工作带来了更高效和可靠的解决方案。
文章结构的设计是为了让读者更好地理解和掌握文章的内容,同时逻辑清晰,各部分之间有明确的关联。
本文具体的文章结构如下:1. 引言1.1 概述引言部分将介绍超声波清洗机除氧的重要性以及超声波清洗机的应用背景和意义。
对于读者来说,这是一个了解文章主题的入口,可以让他们对超声波清洗机除氧原理产生兴趣。
1.2 文章结构在本模块中,我们将详细介绍本文的结构,并让读者了解接下来内容的安排和逻辑关系。
这有助于读者更好地理解本文全文,并提前对内容有所期待。
1.3 目的目的部分会明确本文的目标,告诉读者在阅读本文时可以得到什么样的收获。
通过明确目的,读者可以更有针对性地阅读本文,并在阅读过程中能够更好地理解和消化文章的内容。
超声波清洗机原理
超声波清洗机原理超声波清洗机是一种利用超声波振动产生的微小气泡和高压水流来清洗物体的设备。
它在各个领域都有广泛的应用,如工业生产、医疗保健、实验室研究等。
本文将介绍超声波清洗机的原理及其工作过程。
一、超声波清洗机的原理超声波清洗机的核心原理是利用超声波振动的机械能和声波作用力来清洗物体。
超声波是指频率高于人类听力范围(一般在20kHz至100kHz之间)的声波。
超声波波长短,能量集中,能够产生强大的清洗效果。
超声波清洗机主要包括超声发生器、水槽和清洗液。
超声发生器通过电压的高频振荡产生超声波,并将超声波传递到水槽中的清洗液中。
清洗液可以是水或其他配制的溶液,用于携带超声波,并提供清洗效果。
二、超声波清洗机的工作过程当超声波传递到清洗液中时,会产生一种称为“声波空泡”的现象。
声波空泡是由清洗液中的气体分子因为超声波振动而形成的微小的气泡。
在超声波波动的过程中,声波空泡会不断地膨胀和收缩。
声波空泡的膨胀和收缩过程会产生强大的冲击波。
当冲击波作用在物体表面时,物体表面的污垢、油脂等会被冲击打散,并被清洗液带走。
同时,声波空泡的剧烈运动还会作用于物体表面和微小孔隙内,将污垢从中排出。
超声波清洗机的清洗效果与清洗液的选择和超声波的频率有关。
清洗液的选择要根据被清洗物体的性质和清洗需求来确定。
一般情况下,水作为清洗液已经具备一定的清洗效果。
而对于一些难以清洗的物体,如金属表面的氧化层,可以配制特定的溶液来提高清洗效果。
超声波清洗机在工业生产中的应用非常广泛。
它可以用来清洗零部件、模具、印刷电路板等。
超声波清洗机还可以应用于医疗领域,如清洗外科手术器械、牙科器械等。
在实验室研究中,超声波清洗机也是常用设备,用于清洗实验仪器、试管等。
总结:超声波清洗机是一种利用超声波振动的机械能和声波作用力来清洗物体的设备。
它通过产生声波空泡的现象,利用空泡的冲击力和剧烈运动来清洗物体表面和微小孔隙。
超声波清洗机可以根据不同的需求选择适当的清洗液来提高清洗效果。
超声波清洗器的工作原理及使用【详细版】
超声波清洗应用原理及正确使用超声波设备超声波清洗的应用原理超声波清洗的应用原理是由超声波发生器发出的高频振荡信号,通过换能器转换成高频机械振荡而传播到介质,清洗溶剂中超声波在清洗液中疏密相间的向前辐射,使液体流动而产生数以万计的微小气泡,存在于液体中的微小气泡(空化核)在声场的作用下振动,当声压达到一定值时,气泡迅速增长,然后突然闭合,在气泡闭合时产生冲击波,在其周围产生上千个大气压力,数百度的高温,利用闭合时的爆炸冲击波破坏不溶性污物而使它们分散于清洗液中,当团体粒子被油污裹着而粘附在清洗件表面时,油被乳化,固体粒子即脱离,从而达到清洗件表面净化的目的。
由于超声波固有的穿透力,所以可以清洗各种表面复杂,形状特异的物件,对小孔和缝隙都有很好的清洗效果,对不吸音或吸音系数小的物体清洗效果最佳。
正确使用超声波设备1、了解超声波用超声波可以分为三种,即次声波、声波、超声波。
次声波的频率为20Hz以下;声波的频率为20Hz~20kHz;超声波的频率则为20kHz以上。
其中的次声波和超声波一般人耳是听不到的。
超声波由于频率高、波长短,因而传播的方向性好、穿透能力强,这也就是为什么设计制作超声波清洗机的原因。
2、超声波如何完成清洗工作超声波清洗是利用超声波在液体中的社会化作用、加速度作用及直进流作用对液体和污物直接、间接的作用,使污物层被分散、乳化、剥离而达到清洗目的。
目前所用的超声波清洗机中,空化作用和直进流作用应用得更多。
(1)空化作用:空化作用就是超声波以每秒两万次以上的压缩力和减压力交互性的高频变换方式向液体进行透射。
在减压力作用时,液体中产生真空核群泡的现象,在压缩力作用时,真空核群泡受压力压碎时产生强大的冲击力,由此剥离被清洗物表面的污垢,从而达到精密洗净目的。
(2)直进流作用:超声波在液体中沿声的传播方向产生流动的现象称为直进流。
声波强度在0.5W/cm2时,肉眼能看到直进流,垂直于振动面产生流动,流速约为10cm/s。
超声波清洗机的工作原理
超声波清洗机的工作原理超声波清洗机是一种利用超声波振动原理进行清洗的设备,它在各种行业中被广泛应用,如电子、光学、制药、汽车等。
本文将详细介绍超声波清洗机的工作原理。
一、超声波清洗机的原理超声波清洗机的工作原理基于超声波振动。
超声波是指频率超过20kHz的声波,其振动频率高于人类听觉范围。
超声波清洗机通过产生频率高达数十kHz至上百kHz的超声波,将能量传递到液体中,从而产生强大的清洗效果。
二、超声波清洗机的组成超声波清洗机通常由发生器、换能器、超声波震源和清洗槽等组成。
发生器是产生超声波的核心部件,它将电能转化为超声波振动能。
换能器则接收发生器输出的电能,并将其转化为超声波震源。
超声波震源将机械振动能传输到液体中,实现清洗效果。
清洗槽则是容纳被清洗物体和清洗剂的容器。
三、超声波清洗的过程1. 发生超声波:发生器产生高频电能,在换能器的作用下,电能被转化为机械振动能,形成超声波。
2. 超声波传递:超声波震源将超声波振动能传输到液体中,形成强大的声波能量区域。
3. 超声波作用:液体中的超声波声波能量产生强大的应力作用,并产生一个由声波节点和反声波节构成的复杂声场。
4. 清洗效果:在复杂声场的作用下,液体中的微小气泡扩大、破裂,释放出巨大的冲击能量,冲击力和高速液体流动共同作用下,将附着于被清洗物体表面的污垢分解并剥离。
四、超声波清洗机的优势1. 清洗效果显著:超声波能够产生高频的冲击和剥离力,能够清洗到被清洗物体表面的微小裂隙和细小孔隙。
2. 清洗速度快:超声波的高频振动使得清洗液体的流动加快,加速了清洗效果的实现。
3. 环境友好:超声波清洗机使用水或者环保型清洗剂,无需使用有机溶剂,对环境无污染。
4. 清洗全面:由于超声波的迷造除颤作用,它可以清洗到一些难以到达的角落和密集区域,实现全面清洗。
五、超声波清洗机的应用领域超声波清洗机在多个行业中被广泛应用。
在电子行业,它可用于清洗电路板和电子元件表面的焊渣和污垢;在光学行业,可以用于清洗镜片和透镜;在制药行业,可用于清洗器械和容器等。
超声波清洗器的工作原理及使用【详细版】
超声波清洗应用原理及正确使用超声波设备超声波清洗的应用原理超声波清洗的应用原理是由超声波发生器发出的高频振荡信号,通过换能器转换成高频机械振荡而传播到介质,清洗溶剂中超声波在清洗液中疏密相间的向前辐射,使液体流动而产生数以万计的微小气泡,存在于液体中的微小气泡(空化核)在声场的作用下振动,当声压达到一定值时,气泡迅速增长,然后突然闭合,在气泡闭合时产生冲击波,在其周围产生上千个大气压力,数百度的高温,利用闭合时的爆炸冲击波破坏不溶性污物而使它们分散于清洗液中,当团体粒子被油污裹着而粘附在清洗件表面时,油被乳化,固体粒子即脱离,从而达到清洗件表面净化的目的。
由于超声波固有的穿透力,所以可以清洗各种表面复杂,形状特异的物件,对小孔和缝隙都有很好的清洗效果,对不吸音或吸音系数小的物体清洗效果最佳。
正确使用超声波设备1、了解超声波用超声波可以分为三种,即次声波、声波、超声波。
次声波的频率为20Hz以下;声波的频率为20Hz~20kHz;超声波的频率则为20kHz以上。
其中的次声波和超声波一般人耳是听不到的。
超声波由于频率高、波长短,因而传播的方向性好、穿透能力强,这也就是为什么设计制作超声波清洗机的原因。
2、超声波如何完成清洗工作超声波清洗是利用超声波在液体中的社会化作用、加速度作用及直进流作用对液体和污物直接、间接的作用,使污物层被分散、乳化、剥离而达到清洗目的。
目前所用的超声波清洗机中,空化作用和直进流作用应用得更多。
(1)空化作用:空化作用就是超声波以每秒两万次以上的压缩力和减压力交互性的高频变换方式向液体进行透射。
在减压力作用时,液体中产生真空核群泡的现象,在压缩力作用时,真空核群泡受压力压碎时产生强大的冲击力,由此剥离被清洗物表面的污垢,从而达到精密洗净目的。
(2)直进流作用:超声波在液体中沿声的传播方向产生流动的现象称为直进流。
声波强度在0.5W/cm2时,肉眼能看到直进流,垂直于振动面产生流动,流速约为10cm/s。
超声波清洗机工作原理是什么
超声波清洗机工作原理是什么超声波清洗机的原理以及用途超声波清洗机的原理众所周知,人们所听到的声音是频率20Hz~20000Hz的声波信号,高于20000Hz的声波称为超声波,声波的传递依照正弦曲线纵向传播,即一层强一层弱,依次传递,当弱的声波信号作用于液体中时,会对液体产生一定的负压,使液体内形成许许多多微小的气泡,而当强的声波信号作用于液体时,则会对液体产生一定的正压,因而,液体中形成的微小气泡被压碎。
经研究证明:超声波作用于液体中时,液体中每个气泡的破裂会产生能最极大的冲击波,相当于瞬间产生的高温和高达上千个大气压,这种现象被称之为空化效应,超声波淸洗正是应用液体中气泡破裂所产生的冲击波来达到淸洗和冲刷工件内外表面的作用。
超声波可以分为三种,即次声波、声波、超声波。
次声波的频率为20Hz以下,声波的频率为20Hz~20kHz,超声波的频率则为20kHz以上。
其中次声波和超卢波一般人耳是听不到的。
超卢波由于频率高、波长短,因而传播的方向性好、穿透能力强。
超声波淸洗机原理主要是将换能器,将功率超声频源的声能,并且要转换成机械振动,通过淸洗槽壁使之将槽子中的淸洗液辐射到超声波。
由于受到辐射的超声波,使之槽内液体中的微气泡能够在声波的作用下从而保持振动。
当声压或者声强受到压力到达一定程度时候,气泡就会迅速膨胀,然后又突然闭合。
在这段过程中,气泡闭合的瞬间产生冲击波,使气泡周围产生1012Pa~1013Pa的压力,这种超声波气化所产生的巨大压力能破坏不溶性污物而使它们分化于溶液中。
超声波一方面破坏污物与淸洗件表面的吸附,另一方面能引起污物层的疲劳破坏而被剥离,气体型气泡的振动对固体表面进行擦洗,污层一旦有缝可钻,气泡立即钻入振动使污层脱落,由于空化作用,两种液体在界面迅速分散而乳化,当固体粒子被油污裹着而粘附在淸洗件表面时,油被乳化,固体粒子自行脱落,超声在淸洗液中传播时会产生正负交变的声压,形成射流,冲击清洗件,同时由于非线性效应会产生声流和微声流,而超声空化在固体和液体界面会产生高速的微射流,所有这些作用,能够破坏污物,除去或削弱边界污层,增加搅拌、扩散作用,加速可溶性污物的溶解,强化化学淸洗剂的淸洗作用。
超声波清洗机原理
超声波清洗机原理超声波清洗机是一种利用超声波震动原理来进行物体清洗的设备。
它通过产生高频的超声波振动波动,在液体中形成密集的气泡,从而产生液体的剧烈震动,达到清洗物体的目的。
超声波清洗机主要由发生器、换能器、清洗槽和控制系统组成。
发生器通过电磁振子将电能转化为机械振动能,然后将机械振动能传递给换能器。
换能器是超声波清洗的核心部分,它将机械振动能转化为超声波振动能,并将超声波能量传输到清洗槽中的液体中。
当发生器工作时,通过电磁振子的振动将电能转化为机械振动能,然后通过换能器将机械振动能转化为超声波振动能。
换能器通常由压电陶瓷材料制成,具有压电效应,可以将机械振动转化为超声波振动。
当压电陶瓷受到激励时,会产生机械振动,从而在液体中形成压力波动。
超声波振动能以波动形式传播到清洗槽中的液体中。
当超声波能量传输到液体中时,会产生压力波动,这种波动会形成密集的气泡。
在超声波清洗槽中,液体中的气泡数量很多,相互之间会发生碰撞并迅速破裂,形成强烈的能量释放和冲击。
这种能量释放和冲击可以将污垢和污染物从物体表面剥离,并将其悬浮在液体中,实现物体表面的清洗。
此外,超声波清洗机还具有“空化”效应。
在液体中的超声波振动波动中,还会出现空蚀现象。
当超声波振动传播到液体中时,会在压力低的区域形成小气泡,然后在压力高的区域形成空化现象。
这种空化现象会产生剧烈的冲击和局部高温,可以有效地清除物体表面的污垢和沉积物。
总体来说,超声波清洗机通过产生高频的超声波振动波动,在液体中形成密集的气泡,并利用能量释放和冲击以及空化现象,实现对物体表面的清洗。
它具有清洗效果好、清洗速度快、无需使用化学溶剂等优点,被广泛应用于各个领域,例如电子器件、光学仪器、机械零件等的清洗。
医用超声波清洗机的原理和使用方法
医用超声波清洗机的原理和使用方法嘿,恁问医用超声波清洗机啥原理和咋使啊?这事儿咱得好好唠唠。
先说这原理哈。
这超声波清洗机啊,就跟个神奇的小魔法师似的。
它是通过发出一种咱耳朵听不见的超声波来干活儿。
这超声波在水里一震啊,就会产生好多小泡泡。
这些小泡泡可厉害咧,它们会不停地爆开,产生一种冲击力。
就像一群小蚂蚁在使劲咬脏东西一样,把那些沾在医疗器械上的污垢啊、细菌啊啥的都给冲掉喽。
再说说使用方法。
先得把清洗机准备好哇,看看有没有坏的地方,通上电试试。
要是不好使,那可不行。
就跟出门前得检查检查车有没有毛病一样。
然后把要洗的医疗器械放进去。
可别乱放啊,得摆整齐喽。
要是乱七八糟地扔进去,那洗不干净不说,还可能弄坏器械。
就跟收拾屋子似的,得规整好。
接着加上水。
这水不能加太多,也不能加太少。
加多了容易溢出来,加少了又洗不干净。
得掌握好那个度。
就跟做饭加水似的,得合适。
打开开关,让清洗机开始工作。
这时候就能听到嗡嗡的声音,那就是超声波在干活儿呢。
别害怕,这声音不大,也不会伤着人。
等洗好了,把器械拿出来。
看看洗得干不干净,要是还有脏的地方,就再洗一遍。
可不能马虎,医疗器械得洗干净了才能用,要不病人不得遭罪啊。
俺们镇医院就有个医用超声波清洗机。
有一回,医生要给一个病人做手术,那些手术器械得赶紧洗干净。
就用了这个清洗机。
医生们先把器械摆好,放进清洗机,加上水,打开开关。
不一会儿,器械就洗得干干净净的。
医生们可高兴了,说这个清洗机真好用。
咱要是用医用超声波清洗机呢,也得像医生们这样,仔细着点。
别瞎弄,按照步骤来。
这样才能把医疗器械洗干净,保证病人的安全。
反正啊,这医用超声波清洗机原理不难懂,使用方法也不复杂,只要用心,就能用好。
要不,洗不干净器械,那可麻烦了。
超声波清洗机工作原理是什么
超声波清洗机工作原理是什么1.发生器:发生器是超声波波产生的核心部件。
通过高频电能的转换,将电能转化为超声波的机械振动能,令清洗槽中的清洗液产生高频机械振动。
2.换能器:换能器是将发生器产生的电信号转化为超声波机械振动的装置。
发生器中的电能通过换能器的转化,变成在清洗槽中产生的超声波机械能。
通常,换能器采用压电材料,如压电陶瓷,通过压电效应完成电信号到机械振动的转换。
3.清洗槽:清洗槽是进行清洗的容器,通常由不锈钢制成。
清洗槽中装有清洗液,清洗液可以是水、溶液或者是一些特殊的清洗剂。
清洗槽的容量大小可以根据不同的清洗需求进行设计和选择。
4.清洗液:清洗液是超声波清洗的媒介,起到传导超声波振动的作用。
清洗液的种类和组成可以根据被清洗物的不同和清洗要求来选择。
清洗液可以去除污垢和附着在被清洗物表面的油,灰尘,污渍等杂质。
5.控制系统:控制系统主要用于对超声波清洗机的各种参数进行控制和调节,如发生器的频率、功率、清洗时间等。
控制系统也可以用来监测和保护超声波清洗机的工作状态,例如超声波发生器的输出功率是否正常、清洗槽中液位是否足够等。
当超声波清洗机启动后,发生器产生一定频率和功率的电信号,通过换能器将电信号转换成高频机械振动,然后把这种机械振动通过清洗液传导到被清洗物的表面。
在清洗液的作用下,被清洗物表面的污物和杂质会受到超声波的机械振动作用而分离。
这是因为清洗液被超声波振动产生的高频压力变化迅速形成气泡,这种现象称为空化。
当超声波振动的压力变化范围足够大时,气泡在清洗液中会迅速形成并破裂。
气泡的形成和破裂会产生局部的冲击波、涡流和空化力,这些力量与被清洗物表面的污物和杂质作用,将其从被清洗物表面剥离。
同时,气泡的破裂也会产生微小的局部冲击力和冲刷力,进一步清除污物。
因此,通过超声波的机械振动作用,超声波清洗机可以快速、高效地清洗被清洗物的表面。
超声波清洗不需要使用过多的清洗剂和机械力,且能够清洗到细小的孔隙和纹理处,因此具有广泛的应用前景,在电子、制造业、医疗、环保等领域都有重要的应用。
超声波清洗机原理
超声波清洗机原理超声波清洗机是一种利用超声波在液体中产生的微小空化效应,来实现清洗和去污的设备。
超声波清洗机常常被广泛应用于各个行业,包括制造业、医疗领域、食品工业等等。
本文将详细介绍超声波清洗机的原理及其应用。
一、超声波清洗机原理概述超声波清洗机利用超声波的机械振动效应,通过在液体中形成微小的空化效应,来实现对物体表面的清洗。
超声波震荡器产生的高频振动会使液体中的分子间距缩小,并形成高压区和低压区。
在低压区,液体分子会聚集并形成微小的气泡,称为空化。
当超声波振动作用的频率和振幅达到一定的程度时,空化效应开始产生。
空化泡在超声波的振动作用下不断膨胀和收缩,最终破裂。
在破裂瞬间释放出巨大的能量,形成冲击波,从而产生局部的高温和高压效应。
这些效应有助于破坏物体表面的附着物,使其脱落并被溶解在清洗液中。
二、超声波清洗机的工作原理超声波清洗机主要由超声波振荡器、水槽、清洗液和控制系统等部分组成。
超声波振荡器是超声波清洗机的核心部件,通过电能转换为机械振动能,使液体中形成超声波。
当超声波振荡器工作时,产生的超声波通过水槽传导到清洗液中。
清洗液中的物体表面由于超声波的作用,产生微小的空化效应,从而使表面附着物质发生剥离和溶解。
清洗液中的泡沫和气泡也会被超声波的振动能量清除,保持清洗液清洁。
控制系统可以调节超声波的频率和振幅,从而适应不同物体的清洗需求。
同时,在超声波清洗过程中,控制系统也能够监控清洗液的温度和清洗时间,以确保清洗效果的质量。
三、超声波清洗机的应用超声波清洗机广泛应用于各个行业和领域。
以下是几个常见的应用案例:1. 制造业:超声波清洗机可以清洗金属零件、半导体器件等制造业中的各类物体。
它能够高效清除附着在物体表面的油脂、灰尘和污垢,以保证产品的质量和整洁度。
2. 医疗领域:超声波清洗机被广泛用于医疗器械的清洗和消毒。
它可以有效去除细菌、病毒和其他有害微生物,确保医疗器械的卫生洁净。
3. 食品工业:超声波清洗机可以应用于食品加工中的清洗和去除残留。
超声波清洗机使用说明书
超声波清洗机说明书目录一、概述二、技术参数三、使用环境四、使用方法五、注意事项六、售后服务七、出厂配置w. .一、概述1、清洗原理超声波清洗机是由超声波信号发生器(电源)产生的高频振荡信号通过换能器(振子)转化成高频机械振荡并传播到液体中,超声波在液体中疏密相间地向前辐射并产生数以万计的微小气泡,这些气泡在传播过程中的负压区形成、生长,而在正压区迅速闭合,在这种被称之为“空化效应”的过程中,气泡闭合可形成上千个大气压的瞬时高压,连续不断的产生的高压就像无数小“爆炸”不断冲击物体表面,使物体表面及缝隙中的污垢迅速剥落,从而达到清洗目的。
w. .数控系列超声波清洗机采用LED人机交互界面,数字显示,友好清晰,直观方便。
该机性能稳定、可靠,深受广大用户的喜爱。
2、用途TH系列超声波清洗机是采用成熟的电路设计、优质进口元器件和先进的加工工艺制造而成的新一代功率超声清洗设备,工作可靠,效率高,输出功率稳定。
广泛应用于制药企业玻璃瓶、胶塞、各种滤芯滤网的清洗;金属非金属结构件电镀前的处理;电子、光学、仪表等精密部件的清洗;饰品、贵金属、稀有金属的清洗;微粉分级处理及过滤筛的清洗;化纤喷丝头、喷丝板的清洗;汽修行业发动机、油w. .泵油嘴、化油器的清洗;生物化验室中的提取、除气及医疗器械的清洗等诸多领域。
3、性能特点(1)清洗效率高,能批量处理被清洗物。
(2)清洗效果好,不损坏被清洗件,被清洗件清洁度整体一致。
(3)操作工人不接触清洗液,安全可靠,省时省力。
(4)特别适用于清洗几何形状复杂的工件,无孔不入,无微不致。
二、技术参数1、超声功率:300 W(数显,40%-100%功率可调)w. .2、超声频率:40KHz3、清洗时间任意设定:1—199min 分辨率1min4、温度控制:常温——80度,加热功率:400W5、工作电源:AC 220 V.50Hz(外供电源必须接地)6、清洗槽内尺寸:300× 240 × 150 mm³三、使用环境1、环境温度10℃—30℃,清洗液温度10℃—50℃2、相对湿度≤80%3、大气压力86~106Kpa4、连续工作时间≤60minw. .四、使用方法1、准备在清洗槽内加入清洗液,要求达到预定水位(容积2/3)。
超声波清洗机工作原理
超声波清洗机工作原理超声波清洗机是利用超声波振动原理来进行清洗的设备。
该清洗机主要通过超声波的高频振动作用将污渍从物体表面去除,达到高效、快速、彻底的清洁效果。
下面将详细介绍超声波清洗机的工作原理。
一、超声波的生成超声波是一种频率高于20kHz的声波,这种高频声波无法被人耳直接听到。
超声波清洗机通过超声波发生器产生高频电信号,然后将电信号转化为机械振动。
超声波发生器中的压电陶瓷片收到电信号后,会发生共振并产生机械变形,从而产生高频振动。
这些振动在水中传播,形成超声波。
二、超声波的传播与作用超声波在水中传播时,会遇到物体表面。
物体表面由于不平整或存在污垢、油脂等物质,会对超声波产生阻碍和反射。
这个过程中,超声波的压缩相和稀疏相不断交替,形成高频的压力波。
超声波的压力波在物体表面会产生剥离和冲击力。
这种剥离作用能够将污垢和油脂从物体表面分离,而冲击力可以加速碰撞物质的松动。
此外,超声波的空化效应也对清洗起到重要作用。
当超声波传播到水中时,在波谷产生的负压区域会形成气泡。
这些气泡随着超声波的振动不断形成和坍塌,释放出能量,产生冲击波,进一步增强了清洁效果。
三、清洗液的作用清洗液在超声波清洗机中起到了重要的媒介作用。
清洗液可以在物体表面和超声波之间形成介质耦合,将超声波的能量传递到物体表面。
同时,清洗液中的化学物质也能够与污垢和油脂反应,溶解和分解它们。
由于清洗液的存在,超声波清洗机能够更好地发挥清洁作用。
四、清洗机的结构超声波清洗机一般由清洗槽、超声波发生器、加热装置和控制系统等组成。
清洗槽是放置被清洗物品的容器,一般采用不锈钢材料制成,具有耐腐蚀性和耐高温性能。
超声波发生器是清洗机的核心部件,负责产生超声波振动。
加热装置主要是为了提高清洗液的温度,加快清洗作用。
控制系统用于控制超声波的频率、清洗时间等参数,提供清洗过程的灵活性和可控性。
五、应用领域超声波清洗机具有净化效果好、速度快、环保、节能等优点,广泛应用于各个行业。
超声波清洗机工作原理
超声波清洗机工作原理超声波清洗机是一种利用超声波技术进行清洗的设备,它广泛应用于工业生产、医疗卫生、实验室等领域。
本文将介绍超声波清洗机的工作原理,并分析其在清洗过程中的应用。
一、超声波清洗机概述超声波清洗机是利用超声波在液体中产生的微小气泡爆炸和冲击力,来清洗物体表面的设备。
它通常由超声波发生器、振动器、清洗槽和电源等组成。
超声波发生器通过电能转换为超声波能量,然后由振动器传递给清洗槽中的液体,产生清洗效果。
二、1. 超声波发生器产生超声波超声波发生器是超声波清洗机的核心部件,它通过电能转换为机械振动。
其工作原理是通过压电效应或磁致伸缩效应将电能转变为机械振动。
当电能施加于压电晶体上时,晶体会发生压力变化,从而导致晶体的压缩和膨胀。
这种压缩和膨胀以固定的频率进行,产生超声波能量。
2. 液体传导超声波能量振动器将超声波能量传递给清洗槽中的液体。
振动器通常采用压电式或磁致伸缩式材料制成,当超声波能量通过振动器传递时,液体中的分子也受到振动的影响,形成密集的微小气泡。
3. 微小气泡的形成与爆炸由于超声波的传导,液体中的微小气泡在振动的作用下会不断形成和破裂。
当波动周期的振幅超过液体分子的结合力时,液体中就会形成微小气泡。
随着超声波的继续传导,这些微小气泡不断增加,直至足够大而无法维持,最终爆炸。
4. 气泡爆炸冲击力的产生当微小气泡爆炸时,会产生极短暂的高温和高压,形成激波,传递到被清洗物体的表面。
这种激波产生的冲击力可以有效地去除物体表面附着的油污、污渍或细菌等。
三、超声波清洗机的应用超声波清洗机在很多领域都有着广泛应用,下面介绍几个常见的应用场景。
1. 工业清洗超声波清洗机常被用于工业领域,特别是对复杂零部件的清洗。
其高效的清洗能力可以有效去除零部件表面的油污、铁锈等杂质,保证零部件的质量和可靠性。
2. 医疗卫生超声波清洗机在医疗卫生领域被广泛应用于器械清洗。
通过超声波的冲击力,可以彻底清除医疗器械上的细菌和病原体,从而实现有效的消毒和清洗。
超声波清洗机的原理与使用技巧
超声波清洗机的原理与使用技巧超声波清洗机是一种利用高频声波产生的微小气泡在清洗液中爆裂产生冲击力,将物体表面的污垢去除的设备。
其原理是利用超声波的机械振动作用,使液体中产生数以万计的微小气泡,当气泡在物体表面爆裂时,产生的冲击力能够将附着在物体表面的污垢剥离。
超声波清洗机可以广泛应用于工业、医疗、电子等领域,提高清洗效果、提升工作效率。
本文将介绍超声波清洗机的原理以及使用技巧。
一、超声波清洗机的原理超声波清洗机主要由超声波发生器、换能器、清洗槽等组成。
超声波发生器将电能转换为机械振动能,通过换能器将机械振动能转换为超声波振动,同时将超声波振动传递给清洗槽中的清洗液。
超声波振动在清洗液中形成密集的小气泡,当气泡在物体表面附近爆裂时,产生冲击力将污垢剥离。
超声波清洗机的原理可以归结为以下几点:1. 谐振效应:通过将超声波振动传递给清洗槽中的清洗液,使清洗液中的液体分子发生振动,并形成高能量区域。
这个高能量区域可以有效地去除物体表面的污垢。
2. 气泡爆裂:超声波作用下,液体中的气泡会迅速膨胀和收缩,最终爆裂。
气泡爆裂时产生的冲击力可以将污垢从物体表面剥离。
3. 空穴效应:气泡爆裂时形成的空穴会迅速崩溃,产生局部底物表面的高压水流,从而加速清洗液对底物表面的冲刷和冲击。
二、超声波清洗机的使用技巧1. 清洗液的选择:根据被清洗物体的特性和污垢的性质,选择合适的清洗液。
一般情况下,使用水性清洗剂效果较好。
对于涉及到油污的清洗,可以添加一些油性清洗剂。
2. 清洗时间:清洗时间应根据被清洗物体的大小和污垢的严重程度来确定。
通常情况下,清洗时间为3-5分钟。
过长的清洗时间可能会导致物体表面的腐蚀。
3. 清洗温度:清洗温度也是影响清洗效果的重要因素。
一般情况下,温度在40-60摄氏度之间效果较好。
但对于某些特殊物体(如玻璃、电子器件等),应注意选择适当的清洗温度,避免热量对物体造成损害。
4. 清洗槽的使用:清洗槽应根据被清洗物体的大小和形状选择合适的尺寸和形状。
超声波清洗机工作原理
超声波清洗机工作原理
超声波清洗机是一种利用超声波原理进行清洗的设备。
其工作原理主要包括超声波发生器、超声波传感器和清洗槽三个部分。
首先,超声波发生器会产生高频电信号,并通过超声波传感器将电信号转换成机械振动。
这个振动会通过清洗液传递到清洗槽中。
接着,清洗槽中的清洗液会因为超声波振动而发生剧烈的液体运动,形成密集的气泡云。
这些气泡随着液体振动的变化,不断地在液体中形成和破裂。
当气泡破裂时,会产生巨大的冲击波和微小的气腾振动。
这种冲击波和振动的作用力会将附着在被清洗物品表面的污垢分离并剥离下来。
同时,气泡的破裂也会产生高温和高压的微小区域,使得污垢被清洗物品加热,进一步加快污垢分解的过程。
最后,清洗液中的污垢被分解后,会在清洗槽中被稀释和搅拌。
随着清洗槽的循环运行,污垢会被逐渐清除,使被清洗物品恢复干净。
总结来说,超声波清洗机通过产生机械振动,形成气泡并破裂的冲击力和振动力,以及其产生的高温、高压微小区域,来清洗被清洗物品表面的污垢。
这种清洗方式具有高效、无污染、无需接触以及适用于细小、复杂、难以清洗的物品等特点。
超声波清洗机原理
超声波清洗机原理
超声波清洗机是利用超声波的机械振动产生的微小气泡在清洗液中瞬时形成的爆炸力和冲击力从而产生高频振动的一种清洗方式。
其工作原理可分为以下几个步骤:
1. 发声器产生超声波:超声波清洗机的核心部件是发声器,其内部含有一个压电陶瓷片。
当加上电流后,陶瓷片会发生压电效应,从而产生高频振动。
2. 气泡产生:超声波振动传递到清洗液中,使清洗液中的液体分子和气体分子振动,并在液体表面产生很多微小气泡。
这些微小气泡随着超声波振动的继续传递,逐渐增大。
3. 气泡破裂:当微小气泡增大到一定程度时,会达到临界状态,此时液体中的气泡会迅速破裂,形成一个密集的空腔。
4. 爆炸力和冲击力作用:气泡破裂时会产生爆炸力和冲击力,这些力会对被清洗物体表面的油污、灰尘等杂质进行冲击和剥离。
5. 溶解和扩散:超声波的力量能将清洗液中的有机物溶解并扩散开来,使得这些杂质能够从被清洗物体表面脱离,并被清洗液吸附。
6. 清洗液替换:随着清洗过程的进行,清洗液中的杂质会增多,因此需要定期更换清洗液以保证清洗效果。
综上所述,超声波清洗机利用超声波的高频振动,产生微小气泡的爆炸和冲击力,通过与清洗液中的杂质相互作用,实现了对被清洗物体的彻底清洗。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
滤芯清洗操作步骤
三、中间停机更换工件
1.清洗设定时间结束时,机械运转和超声波都 会停止。
2.将振动子移动到水平位置一侧,关闭控制柜 电源开关。
3.更换同样工件(若工件不相同,请按开机要 求重新调整)。
滤芯清洗操作步骤
4.按下“电源”开关,上述1~3步骤,系统重 新 开始工作。
四、关机
1.选择关闭“超声”,即超声波停止工作。
注意事项
2.不得无水操作或将振头无故提出水面。虽 然系统有保护装置,但这样做易损坏振动 子。
3.不准向聚能器和振动子接合部位泼水(防 止接合部连接螺丝缝隙进水,受超声作用 发生腐蚀,引起螺丝松动或折断)。
4.聚能器不要调整过低,否则会碰到工件, 使系统电流突然过大,系统自动保护关机。
注意事项
振动子位置调整好后,用手柄锁紧,防止意 外下滑,碰到工件。 5.振动子辐射面入水不能太多,以10mm~ 15mm为宜,如果水进入聚能器六条槽内, 会使电流突然上升,造成系统保护停机。
4.接通电源,确认电气控制柜内空气开 关合上,将面板开关合上,这时面板 上定时器指示灯亮。系统准备就绪。
滤芯清洗操作步骤
二、开始清洗
1.根据清洗工件的要求,设定定时器清洗时间。
2.选择按下控制柜移动绿色开关,即为开,振 动子沿X轴方向往复移动。
3.选择启动“超声”,系统开始频率扫描,即 产
生超声波,开始清洗。
日常维护和保养
下来,磨去0.2~0.5mm再装上使用(这时共 振频率将会提高)。一般性磨4~5次后,即磨 去1mm左右为最后极限。当修磨到极限后发 现使用效果不佳时,为了保证清洗效果,此 时应更换新聚能器。
日常维护和保养
修磨聚能器说明: 修磨聚能器前先记下工作频率,如正常工作时 超声波显示器会显示14.85KHz左右。此时如进 行修磨要先进行计算一下。当聚能器的高度缩 短0.01mm,此时工作频率会比修磨前的频率上
杭州翔盛纺织有限公司培训课程
超声波清洗机的工作原理及使用
主讲人:王拥军 日 期:2009年3月11日
超声波清洗机的原理
1.什么是超声波?
波可以分为三种,即次声波、声波、超声波。
次声波的频率为20Hz以下;声波的频率为 20Hz~20KHz;超声波的频率则为20KHz以上。 其中的次声波和超声波一般人耳是听不到的。
日常维护和保养
2.要防止固定振动子与外壳的内六角螺钉松 动,经常检查拧紧。
三、发生器保养
超声波发生器是大功率电子设备,平时要 注意保养,工作环境要保持清洁干燥保养
四、聚能器的修磨及更换
聚能器又名振头,振头的材质是钛合金材质, 一般聚能器的实际使用寿命不低于2500小时。 当聚能器辐射面出现大量Φ0.5mm左右的小孔 时,超声波清洗效率开始下降,应将聚能器拆
注意事项
6.考虑到设备持续运行时无人看管,系统软件 将清洗时间设定为定时和不定时两种。定时 一般为3小时左右,系统会自动停机。只要 重新启动超声即可。
7.不准带故障工作。
日常维护和保养
一、机械保养
机械部分要保持运转灵活,三个月左右 要加一次油,如有松动,应作必要调整。
二、振动子保养
1.振动子应每月检查一次。机架的升降丝杆 应适当加油,使振动子上下移动轻松方便。
2.选择按下控制柜移动“关”,振动子停止沿 X轴方向往复移动。
滤芯清洗操作步骤
3.将振动子移动到水平位置一侧。 4.关闭电源,全部系统停止供电。 5.关闭进水阀,停止供水。打开出水阀,放掉
水槽中清洗用水。
注意事项
1.振动子的主要部件是压电器件,工作时两 端电压峰-峰值超过1700V,绝不允许有 水滴进。否则,容易造成高压拉弧,陶瓷 片炸裂。(注意:跟换工件时,若手上有 水,此时用手去扳动振动子外壳时,不要 使水从上面通风孔内进入)。
超声波由于频率高、波长短,因而传播的方向性 好、穿透能力强,这也就是为什么设计制作超声 波清洗机的原因。
超声波清洗机的原理
2.超声波如何完成清洗工作?
超声波清洗是利用超声波在液体中的空化作 用、加速度作用及直进流作用对液体和污物 直接、间接的作用,使污物层被分散、乳化、 剥离而达到清洗目的。目前所用的超声波清 洗机中,空化作用和进流作用应用的更多。
滤芯清洗操作步骤
一、准备开机
1.将滤芯直接放在支架上,根据滤芯的位 置,调整限位开关位置,使振动子行程 正好满足清洗要求。
2.调节振动子前后位置,使振动子的辐射面 正好在工件中心。调节振动子前后高度使 振动子的辐射面与滤芯的最高点间隙保持 在2~4mm左右,不碰撞、不磨擦为宜。
滤芯清洗操作步骤
3.打开进水阀进水,调节溢水阀,使振 头入水约10mm~15mm。调节进水阀 使系统进出水平衡。
日常维护和保养
升1KHz至1.5KHz之间,因为超声波清洗系统 已把起始频率设定为15.000KHz,所以当工作 频率超过起始频率时,超声波清洗机系统就 会保护,使超声波清洗机不能工作。 注:聚能器的修磨一般性采用磨床进行加工。
超声波结构图
编号 名称 主要功能
储存清洗介质; 1 清洗槽 安放振动子、工
件和机械传动装 置
将15.0±0.5 2 振动子 kHz电能转换
为声能
包含操作控制面 3 控制柜 板,发生器,连
接线接头
振动子结构及工作原理
1.振动子:夹心式振子+变幅杆 2.聚能器
工作原理: 将高频电信号转化为高频振 动,耦合到水介质中产生超 声波。
