01.光纤数值孔径(NA)性质与参数测量实验1-6

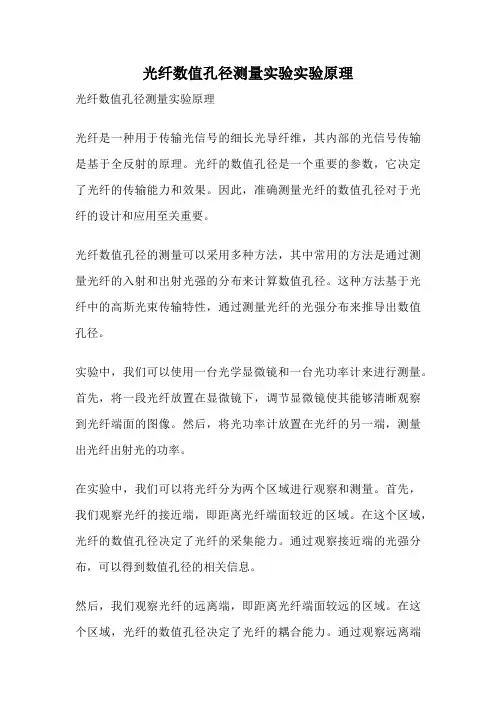

光纤数值孔径测量实验实验原理
光纤数值孔径测量实验实验原理光纤数值孔径测量实验原理光纤是一种用于传输光信号的细长光导纤维，其内部的光信号传输是基于全反射的原理。
光纤的数值孔径是一个重要的参数，它决定了光纤的传输能力和效果。
因此，准确测量光纤的数值孔径对于光纤的设计和应用至关重要。
光纤数值孔径的测量可以采用多种方法，其中常用的方法是通过测量光纤的入射和出射光强的分布来计算数值孔径。
这种方法基于光纤中的高斯光束传输特性，通过测量光纤的光强分布来推导出数值孔径。
实验中，我们可以使用一台光学显微镜和一台光功率计来进行测量。
首先，将一段光纤放置在显微镜下，调节显微镜使其能够清晰观察到光纤端面的图像。
然后，将光功率计放置在光纤的另一端，测量出光纤出射光的功率。
在实验中，我们可以将光纤分为两个区域进行观察和测量。
首先，我们观察光纤的接近端，即距离光纤端面较近的区域。
在这个区域，光纤的数值孔径决定了光纤的采集能力。
通过观察接近端的光强分布，可以得到数值孔径的相关信息。
然后，我们观察光纤的远离端，即距离光纤端面较远的区域。
在这个区域，光纤的数值孔径决定了光纤的耦合能力。
通过观察远离端的光强分布，同样可以得到数值孔径的相关信息。
通过观察和测量光纤不同区域的光强分布，我们可以计算出光纤的数值孔径。
数值孔径的计算通常基于高斯光束的传输特性和光纤的折射率。
计算结果可以为光纤的设计和应用提供重要参考。
除了光强分布的测量，还可以使用其他方法来测量光纤的数值孔径。
例如，可以使用干涉仪测量光纤的模场直径，然后利用数值孔径和模式的关系来计算数值孔径。
此外，还可以使用自适应光学方法来测量数值孔径，通过调整光纤的入射光束形状，观察输出光束的变化来推导数值孔径。
光纤数值孔径测量是一项重要的实验，可以帮助我们了解光纤的传输特性和性能。
通过观察光强分布和采用其他测量方法，我们可以准确计算出光纤的数值孔径，为光纤的设计和应用提供准确的参考。
这对于光纤通信、光纤传感等领域的研究和应用具有重要意义。

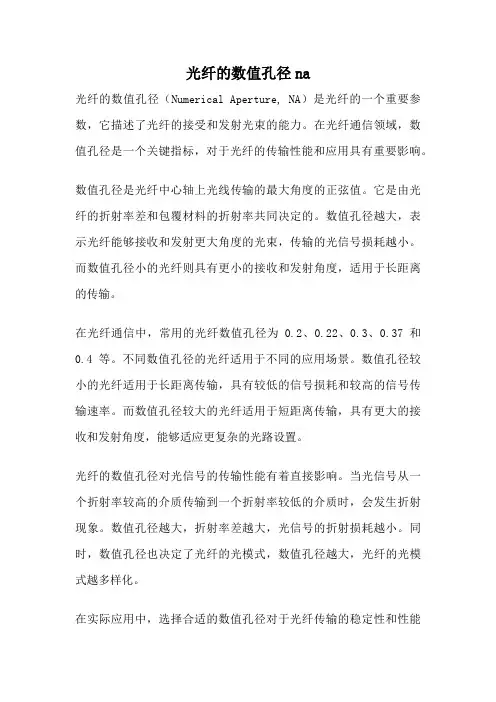

光纤的数值孔径na
光纤的数值孔径na光纤的数值孔径（Numerical Aperture, NA）是光纤的一个重要参数，它描述了光纤的接受和发射光束的能力。
在光纤通信领域，数值孔径是一个关键指标，对于光纤的传输性能和应用具有重要影响。
数值孔径是光纤中心轴上光线传输的最大角度的正弦值。
它是由光纤的折射率差和包覆材料的折射率共同决定的。
数值孔径越大，表示光纤能够接收和发射更大角度的光束，传输的光信号损耗越小。
而数值孔径小的光纤则具有更小的接收和发射角度，适用于长距离的传输。
在光纤通信中，常用的光纤数值孔径为0.2、0.22、0.3、0.37和0.4等。
不同数值孔径的光纤适用于不同的应用场景。
数值孔径较小的光纤适用于长距离传输，具有较低的信号损耗和较高的信号传输速率。
而数值孔径较大的光纤适用于短距离传输，具有更大的接收和发射角度，能够适应更复杂的光路设置。
光纤的数值孔径对光信号的传输性能有着直接影响。
当光信号从一个折射率较高的介质传输到一个折射率较低的介质时，会发生折射现象。
数值孔径越大，折射率差越大，光信号的折射损耗越小。
同时，数值孔径也决定了光纤的光模式，数值孔径越大，光纤的光模式越多样化。
在实际应用中，选择合适的数值孔径对于光纤传输的稳定性和性能至关重要。
在光纤通信系统中，需要考虑光纤的数值孔径与光源的匹配，以确保光信号能够有效传输。
此外，在光纤的连接过程中，也需要保证光纤的数值孔径一致，以避免信号的损失和失真。
光纤的数值孔径还影响着光纤的耦合效率。
当光纤与光源之间的数值孔径匹配良好时，可以实现高效的能量传输和耦合效果。
而数值孔径不匹配会导致光能损失和反射问题，降低光纤的传输效率。
除了数值孔径，光纤的其他参数也会对光纤传输性能产生影响。
例如，光纤的芯径、包覆层材料和折射率分布等因素都会对光纤的数值孔径产生影响。
因此，在光纤的设计和制造过程中，需要综合考虑这些因素，以达到最佳的传输性能和效果。
光纤的数值孔径是光纤传输性能的重要参数之一，它直接影响着光纤的接收和发射能力、光信号的传输损耗以及光纤的耦合效率等。
光纤的光学特性实验报告
一、实验目的1. 了解光纤的基本结构和光学特性。
2. 学习测量光纤的数值孔径、截止波长等关键参数。
3. 掌握光纤的光学特性实验方法及数据分析。
二、实验原理光纤是一种利用光的全反射原理进行信息传输的介质。
光纤的光学特性主要包括数值孔径（NA）、截止波长、衰减系数等。
本实验主要测量光纤的数值孔径和截止波长。
三、实验仪器与设备1. 光纤测试仪2. 氦氖激光器3. 光纤耦合器4. 光纤切割机5. 光纤剥皮器6. 光纤微弯器7. 光纤测试软件四、实验步骤1. 光纤制备：将待测光纤两端分别进行剥皮、切割和清洁处理，确保光纤端面平整。
2. 光纤连接：将激光器输出端连接到光纤耦合器，光纤耦合器另一端连接到待测光纤。
3. 数值孔径测量：- 调整激光器输出功率，使光斑在光纤端面中心。
- 将光纤微弯器放置在光纤另一端，调整微弯器角度，使光斑从光纤端面中心移出。
- 记录光斑移出光纤端面的角度，即为光纤的数值孔径。
4. 截止波长测量：- 将激光器输出波长设置为一定值。
- 调整光纤微弯器角度，使光斑从光纤端面中心移出。
- 逐渐减小激光器输出波长，直至光斑不再从光纤端面中心移出，记录此时的波长，即为光纤的截止波长。
五、实验结果与分析1. 数值孔径测量结果：本实验测得光纤的数值孔径为0.22。
2. 截止波长测量结果：本实验测得光纤的截止波长为1550nm。
六、讨论1. 数值孔径是光纤的重要参数之一，它决定了光纤的色散和模场直径。
本实验测得光纤的数值孔径为0.22，符合普通单模光纤的数值孔径范围。
2. 截止波长是光纤的一个重要参数，它决定了光纤的传输带宽。
本实验测得光纤的截止波长为1550nm，说明该光纤适用于1550nm波段的光通信。
七、结论通过本次实验，我们成功测量了光纤的数值孔径和截止波长，掌握了光纤的光学特性实验方法。
实验结果表明，该光纤符合普通单模光纤的特性，可用于1550nm波段的光通信。
八、实验心得本次实验让我们对光纤的光学特性有了更深入的了解，也提高了我们的实验操作技能。

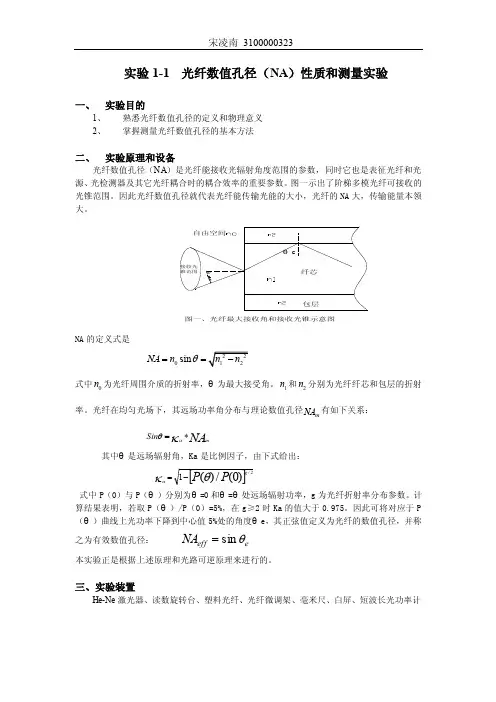

实验1-1光纤数值孔径（NA）性质和测量实验
实验1-1 光纤数值孔径（NA ）性质和测量实验一、 实验目的1、 熟悉光纤数值孔径的定义和物理意义2、 掌握测量光纤数值孔径的基本方法二、 实验原理和设备光纤数值孔径（NA ）是光纤能接收光辐射角度范围的参数，同时它也是表征光纤和光源、光检测器及其它光纤耦合时的耦合效率的重要参数。
图一示出了阶梯多模光纤可接收的光锥范围。
因此光纤数值孔径就代表光纤能传输光能的大小，光纤的NA 大，传输能量本领大。
NA 的定义式是0sin NA n θ==式中0n 为光纤周围介质的折射率，θ为最大接受角。
1n 和2n 分别为光纤纤芯和包层的折射率。
光纤在均匀光场下，其远场功率角分布与理论数值孔径m NA 有如下关系：NA m Sin *=καθ其中θ是远场辐射角，Ka 是比例因子，由下式给出：[])0(/)(2/1P P g θκα-=式中P （0）与P （θ）分别为θ=0和θ=θ处远场辐射功率，g 为光纤折射率分布参数。
计算结果表明，若取P （θ）/P （0）=5%，在g ≥2时Ka 的值大于0.975。
因此可将对应于P （θ）曲线上光功率下降到中心值5%处的角度θe ，其正弦值定义为光纤的数值孔径，并称之为有效数值孔径： e eff NA θsin =本实验正是根据上述原理和光路可逆原理来进行的。
三、实验装置He-Ne 激光器、读数旋转台、塑料光纤、光纤微调架、毫米尺、白屏、短波长光功率计四、实验步骤方法一： 1、He-Ne激光器和光功率计的电源，调整实验系统；a．调整He-Ne激光管，使激光束平行于实验平台面；b．调整旋转台，使He-Ne激光束通过旋转轴线(读数旋转台轴线与光纤所在面交点已在旋转台上标出)；c．取待测光纤，一端经旋转台上的光纤微调架与激光束耦合，另一端与光探测器相连；d．仔细调节光纤微调架，使光纤端面准确位于旋转台的旋转轴心线上．．．．．．．．．．．．．．．．．．．，并辅助调节旋转台使光纤的输出功率最大。

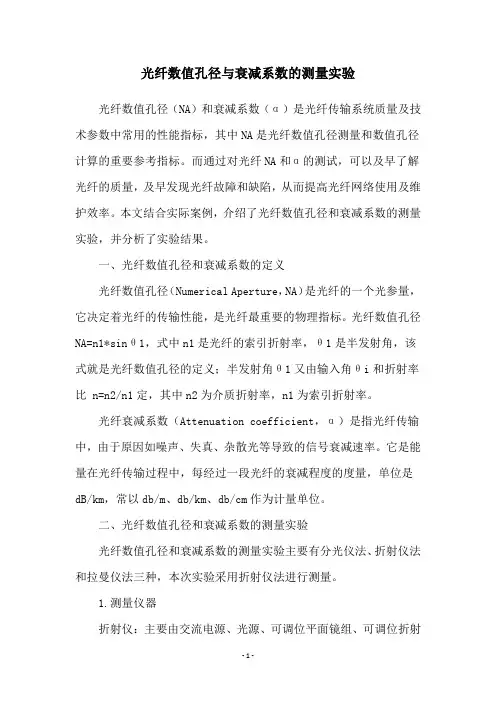

光纤数值孔径与衰减系数的测量实验
光纤数值孔径与衰减系数的测量实验光纤数值孔径（NA）和衰减系数（α）是光纤传输系统质量及技术参数中常用的性能指标，其中NA是光纤数值孔径测量和数值孔径计算的重要参考指标。
而通过对光纤NA和α的测试，可以及早了解光纤的质量，及早发现光纤故障和缺陷，从而提高光纤网络使用及维护效率。
本文结合实际案例，介绍了光纤数值孔径和衰减系数的测量实验，并分析了实验结果。
一、光纤数值孔径和衰减系数的定义光纤数值孔径（Numerical Aperture，NA）是光纤的一个光参量，它决定着光纤的传输性能，是光纤最重要的物理指标。
光纤数值孔径NA=n1*sinθ1，式中n1是光纤的索引折射率，θ1是半发射角，该式就是光纤数值孔径的定义；半发射角θ1又由输入角θi和折射率比 n=n2/n1定，其中n2为介质折射率，n1为索引折射率。
光纤衰减系数（Attenuation coefficient，α）是指光纤传输中，由于原因如噪声、失真、杂散光等导致的信号衰减速率。
它是能量在光纤传输过程中，每经过一段光纤的衰减程度的度量，单位是dB/km，常以db/m、db/km、db/cm作为计量单位。
二、光纤数值孔径和衰减系数的测量实验光纤数值孔径和衰减系数的测量实验主要有分光仪法、折射仪法和拉曼仪法三种，本次实验采用折射仪法进行测量。
1.测量仪器折射仪：主要由交流电源、光源、可调位平面镜组、可调位折射镜组、分光器等组件构成。
2.实验过程（1）首先，将光纤切成两段，其中一端放在准直腔的光出口处，另一端放在准直腔的光入口处，将准直腔装在准直阳极管内，并将准直阳极管放在折射仪上；（2）其次，调整准直腔折射镜位置，使光纤入射效果最佳；（3）然后，用调位光束分束器，将入射光纤引出，同时利用调位反射镜组，将入射光纤束衍射到折射仪上；（4）最后，调节折射镜，使光纤截面被衍射成圆形，同时记录折射仪折射数据，根据此数据，可以计算出光纤的数值孔径、衰减系数等信息。
光纤数值孔径
5．利用三波长光源，重复1~4步，测量 1550nm的光纤数值孔径。
【数据处理】
从图中可知，最大角度为90 则，有效数值孔径NAeff =sin 90 ≈0.156 一般情况下，梯度光纤接近抛物线分布
NA 0.975NAmax
则，NAmax =NAeff/0.975=0.16
NAmanx1 n2n12 n22 n1 2
n1 NA的定义常见的有两种，简单的定义如下： （1）最大理论数值孔径NAmax：
NAmax n12 n22 n1 2
其中n1、n2分别是光纤纤芯中心处最大折射
率和包层折射率；
n1
n2 n1
为纤芯—包层最大相
对折射率差。NAmax的物理意义是光纤最大可
ห้องสมุดไป่ตู้
【思考题】 （1）光纤的数不胜数值孔径的的物理意义 是什么？
（2）实验中的测量方法是否和数值孔径的 定义相冲突，为什么这么做？
（3）还有哪些方法可以用来测量数值孔径？
【实验感想】
通过学习，我接受了基本的实验技能训练， 学会了一些基本的测量的方法，熟悉了常 规仪器的基本原理、性能和用法，学会了 正确记录实验数据和处理实验数据，分析 实验结果，以及书写实验报告。
在实验中，要积极动手去做，积极动脑去想 才能更好地了解实验、掌握实验，还要善 于提出问题并自己多琢磨，从而培养自己 的探索创新精神。
谢谢！
【实验目的】 （1）熟悉光纤的结构特点及分类 （2）掌握光纤数值孔径的定义和测量方法
【实验原理】 光纤数值孔径（NA）是光纤能接收光
辐射角度范围的参数，同时它也是表征光纤 和光源、光检测器及其它光纤耦合时的耦合 效率的重要参数，同时对连接损耗、微弯损 耗以及衰减温度特性、传输带宽等都有影响
(完整版)01.光纤数值孔径(NA)性质与参数测量实验1-6
实验一光纤数值孔径(NA)性质与参数测量实验实验一光纤数值孔径（NA）性质与参数测量实验一、实验目的1、学习光在光导纤维中传播的基本原理2、掌握测量通信石英光纤的数值孔径2、熟练光学调节技术及熟悉光功率计二、实验仪器1、光源1台2、读数旋转台1个3、三维微调架1个4、光纤两根（单模、多模各一根）2根5、光纤适配器1个6、光斑屏1个7、光功率计1个三、实验原理1、光纤的基本构造光纤的构造如图1－1所示。
它主要有纤芯、包层、涂敷层及套塑四部分组成。
(1) 纤芯纤芯位于光纤的中心部位。
它主要成分是高纯度的二氧化硅，其纯度高达99.99999%，其余成分为掺入的少量掺杂剂，如五氧化二磷(P2O5)和二氧化锗（GeO2）。
掺杂剂的作用是提高纤芯的折射率。
纤芯的直径一般为5~50微米。
(2) 包层包层也是含有少量掺杂剂的高纯度二氧化硅。
掺杂剂有氟和硼。
这些掺杂剂的作用是降低包层的折射率。
包层的直径2b一般为125微米。
(3) 涂敷层包层的外面涂敷一层很薄的涂敷层。
通常进行两次涂敷，涂敷层材料一般为环氧树脂或硅橡胶。
该层的作用是增强光纤的机械强度。
(4)套塑涂敷层之外就是套塑。
套塑的原料大都是采用尼龙或聚乙稀。
它的作用也是加强光纤的机械强度。
一般没套塑层的光纤称为裸光纤。
套塑图1-1 光纤的结构示意图2、光纤的传光原理光纤通信及光纤信息实验指导书（1）光纤的传光原理：采用几何光学来分析时主要包括光的反射、折射和全反射等。
采用波动理论分析时主要包括导模、模数、双折射等。
（2）光在光纤中的传播主要有二种类型，如图1－2所示。
（a ）阶跃型光纤 其光纤折射率呈阶跃型分布。
该种光纤的纤芯折射率均匀且比包层高，以保证传输光能在纤芯和包层的界面上实现全反射，光传输轨迹为锯齿形。
当光纤NA 大时，反射次数多、损耗大。
阶跃光纤是光纤应用的基本类型。
（b ）渐变型光纤 其纤芯的折射率呈曲面分布，使传输光的轨迹为光滑曲线（如正弦函数曲线），也称蛇形传光。
光纤数值孔径na的定义
光纤数值孔径na的定义好的，以下是为您创作的一篇关于“光纤数值孔径 NA 的定义”的科普文章：---当我们提及光纤数值孔径（NA）时，您可能会感到一头雾水，心中暗想：“这是个啥高深莫测的玩意儿？”别担心，让我用一种简单有趣的方式来为您揭开它神秘的面纱。
想象一下，光纤就像是一条长长的、超级细的管道，专门用来传输光信号。
而这个数值孔径呢，就好比是这条管道的“入口大小”。
我们可以把光想象成一群调皮的小精灵，它们想要进入光纤这个管道玩耍。
数值孔径决定了哪些角度的小精灵能够顺利进入，哪些会被拒之门外。
从更专业的角度来说，光纤数值孔径（NA）被定义为光纤接收光的最大锥角的半角的正弦值。
这听起来是不是有点复杂？别着急，咱们慢慢来理解。
简单来讲，数值孔径越大，光纤就能够接收来自更大角度范围的光。
这就好像是一个大门，门开得越大，能进来的人就越多、越杂；而门开得小，进来的就少且更有选择性。
在实际生活中，光纤数值孔径的应用那可是无处不在。
比如说，我们家里使用的宽带网络，很多就是通过光纤来传输数据的。
如果光纤的数值孔径较大，那么它就能够更有效地收集和传输光信号，让我们能够享受到更快速、更稳定的网络连接。
想象一下您在追剧的时候，不会因为网络卡顿而错过精彩剧情，这可多亏了光纤数值孔径的合理设计呢！再比如，在医学领域，光纤被广泛应用于各种内窥镜检查。
医生们通过将细小的光纤探头伸入人体内部，来观察器官的情况。
这时候，一个合适的数值孔径就至关重要了。
如果数值孔径太小，可能就无法收集到足够的光线，导致医生看不清楚内部的状况；而数值孔径太大，又可能会引入过多的杂光，影响图像的清晰度和准确性。
在通信领域，长距离的光纤传输也依赖于对数值孔径的精确把控。
就像一场长途接力赛，光信号要在光纤中不断奔跑，如果一开始的入口（数值孔径）没设计好，光信号可能在中途就跑丢了或者变得太弱，导致信息传输失败。
此外，在工业检测、光学传感等领域，光纤数值孔径也都发挥着关键作用。
光纤数值孔径na
光纤数值孔径（NA）1. 什么是光纤数值孔径（NA）？光纤数值孔径（Numerical Aperture，简称NA）是描述光纤传输能力的一个重要参数。
它反映了光线在光纤内部传输的能力和角度范围。
NA越大，表示光线传输能力越强，能够容纳更多的入射角度。
在光纤中，入射角度大于一定范围的光线将无法被有效地传输，这个范围就由数值孔径来定义。
数值孔径是通过折射率差来计算的，一般用下式表示：NA = n * sin(θ)其中，n代表光纤芯层材料的折射率，θ为入射角度。
2. 光纤数值孔径对光信号传输的影响光纤数值孔径决定了光信号在光纤中传输时的损耗和带宽。
当入射角度超过数值孔径时，部分或全部的信号将被反射回去或发生衰减，导致信号损失。
因此，在设计和选择光纤时需要考虑所需的传输性能。
较大的数值孔径意味着光信号可以以更大的入射角度进入光纤中，从而提高了光纤的接收能力和传输效率。
同时，较大的数值孔径还能够提供更大的带宽，使光纤能够传输更高速率的信号。
3. 光纤数值孔径的分类根据不同应用需求和制造工艺，光纤数值孔径可以分为单模光纤和多模光纤。
3.1 单模光纤（Single-mode Fiber）单模光纤是一种具有较小数值孔径的光纤，通常在0.05至0.30之间。
它适用于传输单一波长（通常为1310nm或1550nm）的激光信号。
由于较小的数值孔径，单模光纤能够实现更长距离、更低损耗和更高带宽的传输。
3.2 多模光纤（Multi-mode Fiber）多模光纤是一种具有较大数值孔径的光纤，通常在0.20至0.50之间。
它适用于传输多个波长或宽谱带宽信号。
由于较大的数值孔径，多模光纤能够容纳更多的入射角度，但传输距离相对较短，并且在长距离传输中会存在信号衰减和色散问题。
4. 光纤数值孔径的应用领域光纤数值孔径在通信、医疗、工业和科研等领域都有广泛的应用。
在通信领域，单模光纤常用于长距离传输和高速率数据传输，如光纤通信网络、光缆电视和光纤宽带接入等。
光纤数值孔径na的物理意义
光纤数值孔径na的物理意义光纤数值孔径（Numerical Aperture，NA）是光纤的一项重要指标，它反映了光纤传输光信号的能力。
在光通信系统中，光纤数值孔径的大小直接影响了激光束的传输损耗、断面形状，以及调制带宽等性能指标。
在本文中，我们将重点探讨光纤数值孔径NA的物理意义及其相关应用场景。
1. 光纤数值孔径na的概念光纤数值孔径（Numerical Aperture，NA）是指光线在光纤中的传输角度与传输介质（通常为空气）折射率之比的正弦值。
数值孔径一般用na表示。
2. 光纤数值孔径的物理意义光纤数值孔径NA是一个相对的概念。
对于一种传输介质，其数值孔径越大，意味着它能够接受的入射角度越大，进而能够通过更多的光线。
在光纤输入端，如果光线的入射角度小于一定的值，那么它就无法完全地进入光纤中，反射掉了一部分能量，最终导致传输损耗的增加。
而当光线的入射角度超过一定值，就会出现“全反射”现象，导致激光束无法进入光纤内部。
因此，光纤数值孔径的大小直接影响了光纤微弱信号的传输损耗、断面形状和信号带宽等重要性能指标。
随着所有者对传输质量要求的提高，使得固定的数值孔径已经无法满足需求，已经研发出更高数值孔径的光纤，以增强纤芯内部的光线传输性能。
3. 光纤数值孔径的应用场景（1）光通信领域：随着高速宽带互联网的普及，光纤通信的使用越来越广泛，使得光纤数值孔径的研究更加的重要。
通过调整和优化光纤数值孔径和直径，实现光纤通信更加稳定、可靠，传输距离更远、带宽更高。
（2）医学领域：光纤数值孔径在医学诊断和治疗领域中，也有着广泛的应用。
例如医用光纤仪器，可以对人体进行无创检测，对人体组织进行定位，精确照射等等。
（3）工业制造领域：光纤传感器在机械加工、环境监测等工业领域中测试等方面有着广泛的应用，获得了许多重要成果，成为品质稳定的生产工具。
总之，光纤数值孔径是光纤传输中至关重要的参数。
了解和掌握光纤数值孔径的物理意义，不仅能帮助理解和设计光纤的传输损耗、断面形状、调制带宽等性能指标，而且具有广泛的应用价值。
光纤数值孔径测量实验
1实验一光纤数值孔径（N A）测量实验一、实验目的：1. 了解光纤导光的原理；2. 掌握测量石英光纤的数值孔径原理与方法；3. 掌握光电探测的基本原理及光功率计设计原理；4.掌握用CCD、matlab测量高斯光斑大小的方法及原理。
二、实验装置激光器及电源，导轨，读数旋转台，光纤，光纤耦合架，导轨滑块、支撑杆和套筒，光电探头，电阻盒，5V电源，万用表，CCD，电脑。
三、实验原理1、光纤数值孔径测量光纤，也称光纤波导，它的典型结构是多层同轴圆柱体，如图1，自内向外由纤芯、包层、涂敷层三部分组成。
纤芯位于光纤的中心部位。
纤芯和包层主要成分都是高纯度的二氧化硅，不同的是它们掺入的少量掺杂剂不同。
纤芯掺杂剂如五氧化二磷(P2O5)和二氧化锗（G e O2），掺杂的作用是提高纤芯的折射率。
包层掺杂剂有氟和硼，掺杂剂的作用是降低包层的折射率。
光纤纤芯折射率是稍大于包层折射率，纤芯的直径一般为4~60微米（单模光纤直径小于10um，多模光纤直径一般50－62.5um），为了使光纤具有较好的柔性，包层外径约为125um。
包层的外面涂敷一层很薄的涂敷层。
涂敷层材料一般为环氧树脂或硅橡胶。
该层的作用是增强光纤的机械强度。
为了加强光纤的机械强度，有的光纤在涂敷层之外加上套塑进行保护。
多模光纤损耗大、色散较强，因而脉冲畸变严重；而单模光纤损耗和色散性能都较佳，对光脉冲的影响较小。
光纤长距离通讯中的光纤是用单模光纤，就是这个原因。
实验用的单模石英光纤，它的芯和包层是由不同掺杂比例的石英材料拉制而成，保护层是环氧树脂。
光纤为什么能导光，能传送大量的信息？光纤是利用光的光的反射、折射和全反射等特性来导光的。
折射率小的物质称为光疏介质，折射率大的物质称为光密介质，当光从光密介质入射到光疏介质时，折射角大于入射角，当入射角增大到某一角度,使折射角达到90°时,折射光完全消失，只剩下反射光，这时的入射角就叫临界角。
入射角大于或等于临界角时，折射光线消失,发生了全反射现象。
光纤数值孔径测试及应用实验
光纤数值孔径测试及应用实验光纤数值孔径（Numerical Aperture，简称NA）是指光纤传输中心的一种重要参数，它决定了光纤对光信号的捕捉能力和传输效率。
光纤数值孔径测试及应用实验是一项关于光纤数值孔径的实验研究，旨在通过实验手段来测量光纤的数值孔径，并探索其在光通信和光传感领域的应用。
一、光纤数值孔径测试实验光纤数值孔径的测试主要通过测量光纤的入射角和出射角来确定。
常见的测试方法有两种：一种是使用显微镜观察法，另一种是使用光纤耦合仪进行测试。
1. 显微镜观察法该方法采用显微镜观察法，通过调整入射角度和观察出射光的亮度变化来确定数值孔径。
具体步骤如下：（1）将一束光线从显微镜下方照射到光纤末端；（2）调整显微镜的焦距，使光纤末端成像在观察平面上；（3）逐渐改变入射角度，观察出射光的亮度变化；（4）当入射角度与数值孔径匹配时，出射光最亮。
2. 光纤耦合仪测试光纤耦合仪是一种专门用于测试光纤参数的仪器，它通过测量入射和出射光的功率来确定光纤的数值孔径。
具体步骤如下：（1）将待测试的光纤端面与光纤耦合仪的接收端面对齐；（2）调整光纤耦合仪的入射角度，使其与光纤的数值孔径匹配；（3）测量入射光和出射光的功率，并计算数值孔径。
二、光纤数值孔径的应用实验光纤数值孔径在光通信和光传感领域有着广泛的应用。
以下是两个具体的应用实验示例：1. 光纤传感应用实验光纤传感是利用光纤作为传感器进行测量的一种技术，其中光纤数值孔径的选择和匹配对传感器的性能至关重要。
通过一个光纤传感实验，我们可以验证光纤数值孔径对传感器的影响，并研究最佳的数值孔径选择。
具体步骤如下：（1）选择不同数值孔径的光纤，并将其作为传感器放置在不同环境中；（2）通过测量光纤传感器的信号强度变化，分析不同数值孔径光纤的传感性能；（3）通过实验结果，选择最佳的数值孔径用于特定的传感应用。
2. 光纤通信应用实验光纤通信是一种高速、大容量的数据传输方式，而光纤数值孔径对通信质量和传输距离具有重要影响。
(完整版)01.光纤数值孔径(NA)性质与参数测量实验1-6
实验一光纤数值孔径(NA) 性质与参数测量实验实验一光纤数值孔径( NA )性质与参数测量实验、实验目的1、学习光在光导纤维中传播的基本原理2、掌握测量通信石英光纤的数值孔径2、熟练光学调节技术及熟悉光功率计、实验仪器1、光源12、读数旋转台1个3、三维微调架1个4、光纤两根(单模、多模各一根) 2根5、光纤适配器1个6、光斑屏1个7、光功率计1个三、实验原理1、光纤的基本构造光纤的构造如图 1－1 所示。
它主要有纤芯、包层、涂敷层及套塑四部分组成。
(1)纤芯纤芯位于光纤的中心部位。
它主要成分是高纯度的二氧化硅，其纯度高达 99.99999% ，其余成分为掺入的少量掺杂剂，如五氧化二磷 (P2O5)和二氧化锗( GeO2)。
掺杂剂的作用是提高纤芯的折射率。
纤芯的直径一般为 5~50 微米。
(2)包层包层也是含有少量掺杂剂的高纯度二氧化硅。
掺杂剂有氟和硼。
这些掺杂剂的作用是降低包层的折射率。
包层的直径 2b 一般为 125 微米。
(3)涂敷层包层的外面涂敷一层很薄的涂敷层。
通常进行两次涂敷，涂敷层材料一般为环氧树脂或硅橡胶。
该层的作用是增强光纤的机械强度。
(4)套塑涂敷层之外就是套塑。
套塑的原料大都是采用尼龙或聚乙稀。
它的作用也是加强光纤的机械强度。
一般没套塑层的光纤称为裸光纤。
2、光纤的传光原理1）光纤的传光原理：采用几何光学来分析时主要包括光的反射、折射和全反射等。
采用波动理论分析时主要包括导模、模数、双折射等。
（ 2）光在光纤中的传播主要有二种类型，如图 （ a ）阶跃型光纤 其光纤折射率呈阶跃型分布。
以保证传输光能在纤芯和包层的界面上实现全反射， 反射次数多、损耗大。
阶跃光纤是光纤应用的基本类型。
（ b ）渐变型光纤 其纤芯的折射率呈曲面分布， 数曲线），也称蛇形传光。
其优点是 NA 大，色散和损耗较小，传输距离大，但价格高。
另外，在单模光纤中，纤芯的直径很小，光线几乎是沿着光纤轴传播的。
光纤数值孔径
远场光强随角度分布的关系图
I
max
O
max
【实验器材】 光纤数值孔径测试仪，光纤光源 【实验步骤】
1．打开电源，稳定光强大约5min；
2．按复位键将电机复位，设定合nm波长 下的G652光纤的远场功率随角度变化的关 系
4．按复位键复位点击，关机。
5．利用三波长光源，重复1~4步，测量 1550nm的光纤数值孔径。
【数据处理】
从图中可知，最大角度为90 则，有效数值孔径NAeff =sin 90 ≈0.156 一般情况下，梯度光纤接近抛物线分布
NA 0.975NAmax
则，NAmax =NAeff/0.975=0.16
【思考题】 （1）光纤的数不胜数值孔径的的物理意义 是什么？
在实验中，要积极动手去做，积极动脑去想 才能更好地了解实验、掌握实验，还要善 于提出问题并自己多琢磨，从而培养自己 的探索创新精神。
谢谢！
（2）远场强度有效数值孔径NAeff 远场强度有效数值孔径是通过光纤强度远
场强度分布确定的，它定义为光纤远场辐射 图上光强下降到最大值5%处的半张角的正弦 值。
NAeff sinP0.05 1 0.05g / 2 NAmax kgNAmax
数值孔径的测量原理图
光源
耦合系统
旋转装置
单模光纤数值径孔的测量 电科091 高亚超
【实验目的】 （1）熟悉光纤的结构特点及分类 （2）掌握光纤数值孔径的定义和测量方法
【实验原理】 光纤数值孔径（NA）是光纤能接收光
辐射角度范围的参数，同时它也是表征光纤 和光源、光检测器及其它光纤耦合时的耦合 效率的重要参数，同时对连接损耗、微弯损 耗以及衰减温度特性、传输带宽等都有影响
新编[小学教育]光纤实验讲义
![新编[小学教育]光纤实验讲义](https://img.taocdn.com/s3/m/6a9de9ffb9f3f90f76c61bc2.png)
目录实验一光纤基本实验 (1)实验二多模光纤NA测量和光纤传输损耗测量 (5)实验三光纤分束器、衰减器及隔离器参数测量 (9)实验四半导体激光器/发光二极管特性测试 (13)实验五数字信号光纤传输实验 (19)实验六模拟信号光纤传输和电话语音光纤传输 (24)实验七时分复用和波分复用 (28)实验八图像光纤传输与系统眼图抖动实验 (39)实验九计算机自环光纤通讯实验 (45)实验十图像、声音单/双光纤传输实验 (48)实验十一光纤活动连接器、光波分复用器 (50)实验十二多路数据+1路图像单/双光纤传输实验 (58)实验十三光纤传感器设计与应用实验 (69)实验十四光纤线路接口码型HDB3编译码实验 (73)附录A THKEGC-2型实验箱接口定义 (79)附录B ZY12OFCom23BH1开关、电位器功能说明 (82)实验一光纤基本实验一、实验目的1、了解光纤的基本结构；2、通过具体演示，使实验者对光纤光学有基本的认识，为以后的实验打下基础；3、学习光纤端口处理方法及焊接过程；4、学习光纤与光源耦合的方法。
二、实验内容1、观察光纤基模远场分布；2、观察多模光纤输出的近场与远场图案；3、观察光纤输出功率与光纤弯曲的关系；4、学习光纤端面的制备，光纤的焊接及光纤与光源的耦合。
三、实验仪器He-Ne激光器1台光纤实验系统SGQ-3/SGQ-41台SGN-1光功率计 1台光纤切割刀 1套光纤熔接机TYPE-39 1台633nm单模、多模光纤 1米普通通信光纤跳线 3米手持式光源 1台手持式光功率计 1台四、实验原理光纤的基本结构包括纤芯、包层和套层，光在光纤中传输时，其传输特性与光纤的折射率分布形式、光纤的芯径及光波的波长密切相关。
模场分布属于光纤的本值特征，与外界激励条件无关。
光纤的输出近场是光纤输出端面光功率沿光纤半径r的分布，如果光纤中各导模的损耗相同，又无模式耦合，则输出近场与光纤输入端面光功率分布相同。
光纤数值孔径与衰减系数的测量实验
光纤数值孔径与衰减系数的测量实验近年来，随着光纤技术的发展，光纤的数值孔径和衰减系数的测量实验受到了越来越多的重视。
在光纤传输系统中，光纤数值孔径（Numerical Aperture，简称NA）以及衰减系数等技术参数，为传输系统和光纤组件设计提供了重要的参考。
在光纤数值孔径和衰减系数的测量实验中，采用的是两个测量装置，一个是NA测量装置，另一个是测量衰减系数的设备。
NA测量装置采用了一种新型的可变激光束采集技术，能够更好地测量光缆的NA。
NA测量装置可以可靠的测量出光纤的尺寸和NA。
测量衰减系数的设备，通常采用的是测试发射和接收机测量方式，发射每个波长的光信号，接收机测量每个波长的光信号衰减程度，从而得出光缆每个波长的衰减系数。
为了提高测量的准确度，在进行测量实验之前，需要对测量设备进行校准。
NA测量装置的校准首先要计算出各个位置的发射光强和接收光强，在两种参数并行测量出来后，比较结果，从而确定测量装置的准确度水平。
在测量衰减系数的设备校准阶段，首先需要测量出发射功率以及波长，其次要测量每个波长的接收光强，然后确定发射和接收机的准确度水平。
在实验中，可以使用NA测量装置、衰减系数测量装置和计算机结合来进行实验。
首先，通过NA测量装置对光缆做NA测量，再通过衰减系数测量装置对光缆做衰减系数测量，最后通过计算机将采集的数据进行处理，得出光缆的NA和衰减系数的最终结果。
在光纤数值孔径与衰减系数的测量实验中，正确的测量结果对于提升传输系统的性能至关重要。
只有正确的测量结果，有助于厂家更好地设计光纤组件，从而实现精确的光缆通信。
同时，在进行测量实验之前，也要确保测量设备具有良好的准确度，从而有助于测量结果的准确性。
总之，光纤数值孔径与衰减系数的测量实验，是一个十分重要的实验工作，有助于更好地提升光缆通信的性能。
正确的测量结果，有助于提高传输系统的可靠性和稳定性，从而有效提升光缆通信的性能。
光纤数值孔径推导过程
光纤数值孔径推导过程【最新版】目录1.光纤数值孔径的概念2.光纤数值孔径的推导过程3.光纤数值孔径的实际应用正文光纤数值孔径推导过程光纤数值孔径（NA）是光纤光学中的一个重要参数，它反映了光纤的集光能力和与光源耦合的难易程度。
在实际应用中，数值孔径对连接损耗、微弯损耗以及衰减温度特性和传输带宽等都有影响。
本文将介绍光纤数值孔径的概念，并通过推导过程阐述其物理意义。
1.光纤数值孔径的概念光纤数值孔径（NA）表示相对折射率差，用开方表示。
在光纤中，只有当入射角不是很大的时候，入射光才能在纤芯中传播。
光纤的数值孔径（NA）是最大入射角的正弦值，这样透射的光束可以在纤芯中传播。
NA 由纤芯和包层之间的折射率差值来决定。
2.光纤数值孔径的推导过程为了更好地理解光纤数值孔径的物理意义，我们可以从光纤的传播模式出发进行推导。
假设平行光线照射在透镜上，并经过透镜聚焦于焦点处，假设从焦点到透镜边缘的仰角为θ，则取其正弦值，称之为该透镜的数值孔径。
在光纤中，入射光经过纤芯和包层之间的折射，最终在纤芯中形成一个有限角度范围内的传播。
我们可以将光纤中的光束看作是在空气中传播，然后入射到具有很大模式面积的阶梯折射率光纤的纤芯上（垂直切割）。
在纤芯 - 包层界面处，光线发生全反射。
只有当入射角不是很大的时候，透射的光束才可以在纤芯中传播。
根据几何光学原理，可以得到光纤数值孔径（NA）与折射率差、入射角、纤芯半径和包层半径之间的关系。
通过这个关系，我们可以计算出光纤的数值孔径。
3.光纤数值孔径的实际应用光纤数值孔径在实际应用中有很多重要作用，例如：(1) 影响光纤的连接损耗：光纤连接损耗与数值孔径密切相关，当数值孔径较小时，连接损耗较小；而当数值孔径较大时，连接损耗较大。
(2) 影响光纤的微弯损耗：光纤微弯损耗与数值孔径有关，当数值孔径较小时，光纤对微弯的敏感性较低；而当数值孔径较大时，光纤对微弯的敏感性较高。
(3) 影响光纤的衰减温度特性：光纤的衰减温度特性与数值孔径有关，当数值孔径较小时，光纤的衰减温度特性较好；而当数值孔径较大时，光纤的衰减温度特性较差。
实验三 多模光纤数值孔径
实验三 多模光纤数值孔径（NA ）性质及参数测量实验一. 实验目的1. 掌握测量多模光纤数值孔径的一种方法。
2. 了解光纤数值孔径的物理意义。
二. 实验原理光纤数值孔径NA 是表征光纤集光能力的主要参数，其理论表达式为：212221]n n [NA -= 式中：n 1—纤芯折射率，n 2—包层折射率。
可见光纤的数值孔径与直径无关。
在实际测量中，一般采用“远场法”。
“远场法”的定义是：光纤远场辐射强度分布下降到最大的5%时，远场辐射半角的正弦定义为数值孔径NA eff =Sin θ，与理论值关系为：NA eff =KNA ，K 为比例因子。
测量原理如附图2所示：三. 实验装置：He-Ne 激光器、10×显微物镜、精密光纤耦合器、直尺、白屏、多模光纤。
激光器 物镜 多模光纤 白屏光斑附图2 NA 测量原理图四.实验内容及步骤1.打开He-Ne激光器，校正实验系统；（1）调整He-Ne激光器，使激光束平行于实验台面；（2）取待测光纤，对其两端处理，一端经精密光纤耦合器与激光束耦合（参考实验二），一端夹持于白屏前，并与接收屏保持垂直；θ2.测试输出孔径角mo（1）固定光纤输出端；（2）置白屏与距光纤输出端L处，则在接收屏上显示出光纤输出光斑，其直径为D。
（3）用直尺准确测量L和D值，则得输出孔径角为：[tgθ1=D/(2L)]mo3.计算光纤数值孔径：θNA=Sinmo4.关闭He-Ne激光器电源，实验结束。
五.实验报告要求实验二光纤与光源耦合方法实验一.实验目的初步掌握光纤切割技术，光源与光纤耦合技术，体会透镜数值孔径对耦合效率的影响。
二. 实验原理光纤作为无源器件，是光纤传感器中基本组成部分。
其端面处质量的好坏，直接影响与光源的耦合效率及光信号的采集。
光纤端面的处理可分为两种形式，即平面光纤头和透镜光纤头，本次实验主要是平面光纤头的制作。
光耦合是将光源发出的光，注入到光纤中的一个过程。
光耦合效率与光纤端面质量和耦合透镜的数值孔径有关，当光纤端面处理的质量较好，其数值孔径与耦合透镜数值孔径相匹配时可得到最佳耦合效率。
