人教数学必修二示范教案 空间几何体的三视图
高中数学 1.2.1空间几何体的三视图教案 新人教A版必修2 教案
1.2.1空间几何体的三视图【教学目标】1、理解三视图的含义，能画出简单几何体的三视图，掌握画法规则.2、能根据三视图，运用空间想象能力，识别并说出它所表示的空间图形.【教学重难点】教学重点：画出简单组合体的三视图教学难点：识别三视图所表示的空间几何体【教学过程】（一）情景导入“横看成岭侧看成峰”，这说明从不同的角度看同一物体视觉的效果可能不同，要比较真实反映出物体，我们可从多角度观看物体，这堂课我们主要学习空间几何体的三视图。
在初中，我们已经学习了正方体、长方体、圆柱、圆锥、球的三视图（正视图、侧视图、俯视图），你能画出空间几何体的三视图吗？（二）展示目标这也是我们今天要学习的主要内容:1 理解三视图的含义，能画出简单几何体的三视图，掌握画法规则.2．能根据三视图，运用空间想象能力，识别并说出它所表示的空间图形.（三）检查预习1．空间几何体的三视图是指正视图、侧视图、俯视图。
2．三视图的排列规则是俯视图放在正视图的下方，长度与正视图一样，侧视图放在正视图右边，宽度与俯视图的宽度一样。
3．三视图的正视图、俯视图、侧视图分别是从前、右、上观察同一个几何体，画出的空间几何体的图形。
4．三视图对于认识空间几何体有何作用？你有何体会？略（四）合作探究1．讲台上放球、长方体实物，要求学生画出它们的三视图，教师巡视，学生画完后可交流结果并讨论;2．教师引导学生用类比方法画出简单组合体的三视图（1）画出球放在长方体上的三视图（2）画出矿泉水瓶（实物放在桌面上）的三视图学生画完后，可把自己的作品展示并与同学交流，总结自己的作图心得。
作三视图之前应当细心观察，认识了它的基本结构特征后，再动手作图。
（五）交流展示略（六）精讲精练例1．如图甲所示，在正方体1111DCBAABCD-中，E、F分别是1AA、11DC的中点，G是正方形11BBCC的中心，则四边形AGFE在该正方体的各个面上的投影可能是图乙中的。
分析：在面ABCD和面1111DCBA上的投影是图乙（1）；在面11AADD和面11BBCC上的投影是图乙（2）；在面11AABB和面11DDCC上的投影是图乙（3）。
高中数学必修二教案：1.2.1空间几何体的三视图
例２.请您画出圆柱、圆锥、圆台、球的三视图
达标检测
1、两条相交直线的平行投影是（）
A．两条相交直线B．一条直线
C．两条平行线D．两条相交直线或一条直线
2、如果一个几何体的正视图与侧视图均为全等的等边三角形，俯视图为一个圆及其圆心，那么这个几何体为（）
A．棱柱B．棱锥C．圆锥D．圆柱
反思总结
1.知识建构
2.能力提高
3.课堂体验
课后练习
课本15页1.、2、3、4题
导入示标
目标三导
学做思一:什么是投影、投影线、投影面？
学做思二:什么是中心投影、平行投影？
学做思三：
(1).光线 叫做几何体的正视图.
(2).光线 叫做几何体侧视图.
(3).光线 叫做几何体的俯视图.
几何体的正视图、侧视图和俯视图统称为几何体的三视图。
例１.根据长方体的模型，请您画出它们的三视图，并观察三种图形之间的关系．
章节：1.2.1空间几何体的三视图1 课时：
课题名称
空间几何体的三视图
三维目标
1.知识与技能：（1）掌握画三视图的基本技能;（2）丰富空间想象力
2.过程与方法：主要通过亲身实践，动手作图，体会三视图的作用
3.情感态度与价值观：（1）提高空间想象力（2）体会三视图的作用
重点Hale Waihona Puke 标知识与技能难点目标
过程与方法

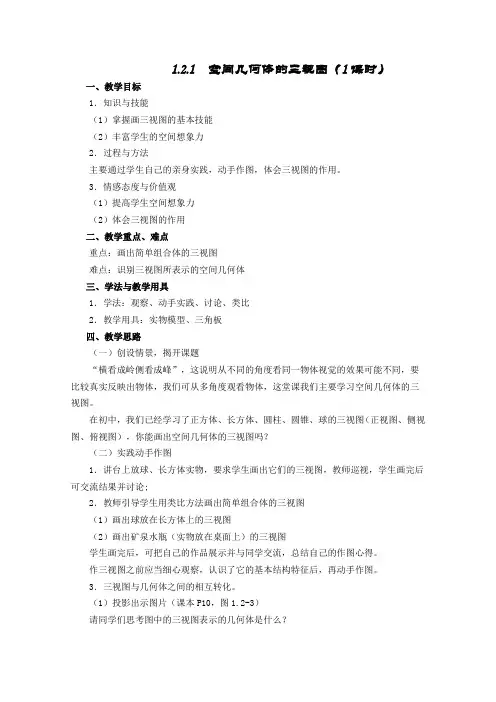

人教A版高中数学必修二同步教案第一章空间几何体的三视图
1.2.1 空间几何体的三视图（1课时）一、教学目标1．知识与技能（1）掌握画三视图的基本技能（2）丰富学生的空间想象力2．过程与方法主要通过学生自己的亲身实践，动手作图，体会三视图的作用。
3．情感态度与价值观（1）提高学生空间想象力（2）体会三视图的作用二、教学重点、难点重点：画出简单组合体的三视图难点：识别三视图所表示的空间几何体三、学法与教学用具1．学法：观察、动手实践、讨论、类比2．教学用具：实物模型、三角板四、教学思路（一）创设情景，揭开课题“横看成岭侧看成峰”，这说明从不同的角度看同一物体视觉的效果可能不同，要比较真实反映出物体，我们可从多角度观看物体，这堂课我们主要学习空间几何体的三视图。
在初中，我们已经学习了正方体、长方体、圆柱、圆锥、球的三视图（正视图、侧视图、俯视图），你能画出空间几何体的三视图吗？（二）实践动手作图1．讲台上放球、长方体实物，要求学生画出它们的三视图，教师巡视，学生画完后可交流结果并讨论;2．教师引导学生用类比方法画出简单组合体的三视图（1）画出球放在长方体上的三视图（2）画出矿泉水瓶（实物放在桌面上）的三视图学生画完后，可把自己的作品展示并与同学交流，总结自己的作图心得。
作三视图之前应当细心观察，认识了它的基本结构特征后，再动手作图。
3．三视图与几何体之间的相互转化。
（1）投影出示图片（课本P10，图1.2-3）请同学们思考图中的三视图表示的几何体是什么？（2）你能画出圆台的三视图吗？（3）三视图对于认识空间几何体有何作用？你有何体会？教师巡视指导，解答学生在学习中遇到的困难，然后让学生发表对上述问题的看法。
4．请同学们画出1.2-4中其他物体表示的空间几何体的三视图，并与其他同学交流。
（三）巩固练习课本P12 练习1、2 P18习题1.2 A组1（四）归纳整理请学生回顾发表如何作好空间几何体的三视图（五）课外练习1．自己动手制作一个底面是正方形，侧面是全等的三角形的棱锥模型，并画出它的三视图。

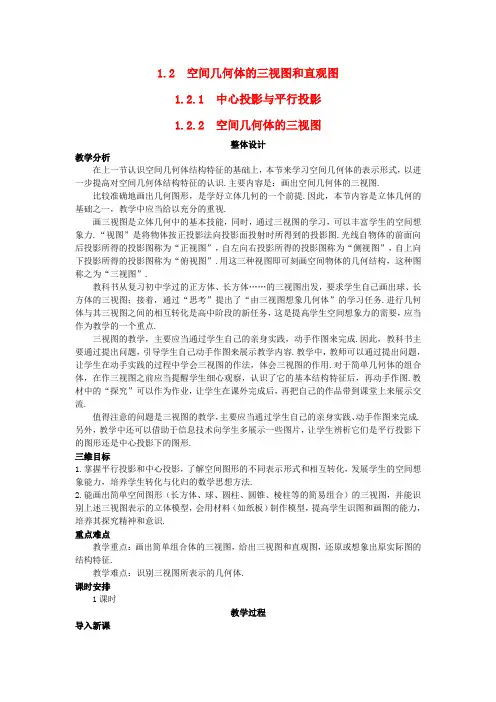

人教版高中数学全套教案导学案高中数学 (1.2.2 空间几何体的三视图)示范教案 新人教A版必修2
1.2 空间几何体的三视图和直观图1.2.1 中心投影与平行投影1.2.2 空间几何体的三视图整体设计教学分析在上一节认识空间几何体结构特征的基础上，本节来学习空间几何体的表示形式，以进一步提高对空间几何体结构特征的认识.主要内容是：画出空间几何体的三视图.比较准确地画出几何图形，是学好立体几何的一个前提.因此，本节内容是立体几何的基础之一，教学中应当给以充分的重视.画三视图是立体几何中的基本技能，同时，通过三视图的学习，可以丰富学生的空间想象力.“视图”是将物体按正投影法向投影面投射时所得到的投影图.光线自物体的前面向后投影所得的投影图称为“正视图”，自左向右投影所得的投影图称为“侧视图”，自上向下投影所得的投影图称为“俯视图”.用这三种视图即可刻画空间物体的几何结构，这种图称之为“三视图”.教科书从复习初中学过的正方体、长方体……的三视图出发，要求学生自己画出球、长方体的三视图；接着，通过“思考”提出了“由三视图想象几何体”的学习任务.进行几何体与其三视图之间的相互转化是高中阶段的新任务，这是提高学生空间想象力的需要，应当作为教学的一个重点.三视图的教学，主要应当通过学生自己的亲身实践，动手作图来完成.因此，教科书主要通过提出问题，引导学生自己动手作图来展示教学内容.教学中，教师可以通过提出问题，让学生在动手实践的过程中学会三视图的作法，体会三视图的作用.对于简单几何体的组合体，在作三视图之前应当提醒学生细心观察，认识了它的基本结构特征后，再动手作图.教材中的“探究”可以作为作业，让学生在课外完成后，再把自己的作品带到课堂上来展示交流.值得注意的问题是三视图的教学，主要应当通过学生自己的亲身实践、动手作图来完成.另外，教学中还可以借助于信息技术向学生多展示一些图片，让学生辨析它们是平行投影下的图形还是中心投影下的图形.三维目标1.掌握平行投影和中心投影，了解空间图形的不同表示形式和相互转化，发展学生的空间想象能力，培养学生转化与化归的数学思想方法.2.能画出简单空间图形（长方体、球、圆柱、圆锥、棱柱等的简易组合）的三视图，并能识别上述三视图表示的立体模型，会用材料（如纸板）制作模型，提高学生识图和画图的能力，培养其探究精神和意识.重点难点教学重点：画出简单组合体的三视图，给出三视图和直观图，还原或想象出原实际图的结构特征.教学难点：识别三视图所表示的几何体.课时安排1课时教学过程导入新课思路1.能否熟练画出上节所学习的几何体？工程师如何制作工程设计图纸？我们常用三视图和直观图表示空间几何体，三视图是观察者从三个不同位置观察同一个几何体而画出的图形；直观图是观察者站在某一点观察几何体而画出的图形.三视图和直观图在工程建设、机械制造以及日常生活中具有重要意义.本节我们将在学习投影知识的基础上，学习空间几何体的三视图.教师指出课题：投影和三视图.思路2.“横看成岭侧成峰”，这说明从不同的角度看同一物体视觉的效果可能不同，要比较真实地反映出物体的结构特征，我们可从多角度观看物体，这堂课我们主要学习空间几何体的三视图.在初中，我们已经学习了正方体、长方体、圆柱、圆锥、球的三视图（正视图、侧视图、俯视图），你能画出空间几何体的三视图吗？教师点出课题：投影和三视图.推进新课新知探究提出问题①如图1所示的五个图片是我国民间艺术皮影戏中的部分片断，请同学们考虑它们是怎样得到的?图1②通过观察和自己的认识,你是怎样来理解投影的含义的?③请同学们观察图2的投影过程，它们的投影过程有什么不同？图2④图2（2）（3）都是平行投影，它们有什么区别？⑤观察图3，与投影面平行的平面图形，分别在平行投影和中心投影下的影子和原图形的形状、大小有什么区别？图3活动：①教师介绍中国的民间艺术皮影戏，学生观察图片.②从投影的形成过程来定义.③从投影方向上来区别这三种投影.④根据投影线与投影面是否垂直来区别.⑤观察图3并归纳总结它们各自的特点.讨论结果：①这种现象我们把它称为是投影.②由于光的照射，在不透明物体后面的屏幕上可以留下这个物体的影子，这种现象叫做投影.其中，我们把光线叫做投影线，把留下物体影子的屏幕叫做投影幕.③图2（1）的投影线交于一点，我们把光由一点向外散射形成的投影称为中心投影；图2（2）和（3）的投影线平行，我们把在一束平行光线照射下形成投影称为平行投影.④图2（2）中，投影线正对着投影面，这种平行投影称为正投影；图2（3）中，投影线不是正对着投影面，这种平行投影称为斜投影.⑤在平行投影下，与投影面平行的平面图形留下的影子和原平面图形是全等的平面图形；在中心投影下，与投影面平行的平面图形留下的影子和原平面图形是相似的平面图形.以后我们用正投影的方法来画出空间几何体的三视图和直观图.知识归纳：投影的分类如图4所示.图4提出问题①在初中，我们已经学习了正方体、长方体、圆柱、圆锥、球的三视图，请你回忆三视图包含哪些部分？②正视图、侧视图和俯视图各是如何得到的？③一般地，怎样排列三视图？④正视图、侧视图和俯视图分别是从几何体的正前方、正左方和正上方观察到的几何体的正投影图，它们都是平面图形.观察长方体的三视图，你能得出同一个几何体的正视图、侧视图和俯视图在形状、大小方面的关系吗？讨论结果：①三视图包含正视图、侧视图和俯视图.②光线从几何体的前面向后面正投影，得到的投影图叫该几何体的正视图（又称主视图）；光线从几何体的左面向右面正投影，得到的投影图叫该几何体的侧视图（又称左视图）；光线从几何体的上面向下面正投影，得到的投影图叫该几何体的俯视图.③三视图的位置关系：一般地，侧视图在正视图的右边；俯视图在正视图的下边.如图5所示.图5④投影规律：（1）正视图反映了物体上下、左右的位置关系，即反映了物体的高度和长度；俯视图反映了物体左右、前后的位置关系，即反映了物体的长度和宽度；侧视图反映了物体上下、前后的位置关系，即反映了物体的高度和宽度.（2）一个几何体的正视图和侧视图高度一样，正视图和俯视图长度一样，侧视图和俯视图宽度一样，即正、俯视图——长对正；主、侧视图——高平齐；俯、侧视图——宽相等.画组合体的三视图时要注意的问题：（1）要确定好主视、侧视、俯视的方向，同一物体三视的方向不同，所画的三视图可能不同.（2）判断简单组合体的三视图是由哪几个基本几何体生成的，注意它们的生成方式，特别是它们的交线位置.（3）若相邻两物体的表面相交，表面的交线是它们的分界线，在三视图中，分界线和可见轮廓线都用实线画出，不可见轮廓线，用虚线画出.（4）要检验画出的三视图是否符合“长对正、高平齐、宽相等”的基本特征，即正、俯视图长对正；正、侧视图高平齐；俯、侧视图宽相等，前后对应.由三视图还原为实物图时要注意的问题：我们由实物图可以画出它的三视图，实际生产中，工人要根据三视图加工零件，需要由三视图还原成实物图，这要求我们能由三视图想象它的空间实物形状，主要通过主、俯、左视图的轮廓线（或补充后的轮廓线）还原成常见的几何体，还原实物图时，要先从三视图中初步判断简单组合体的组成，然后利用轮廓线（特别要注意虚线）逐步作出实物图.应用示例思路1例1 画出圆柱和圆锥的三视图.活动：学生回顾正投影和三视图的画法，教师引导学生自己完成.解：图6（1）是圆柱的三视图，图6（2）是圆锥的三视图.(1) (2)图6点评：本题主要考查简单几何体的三视图和空间想象能力.有关三视图的题目往往依赖于丰富的空间想象能力.要做到边想着几何体的实物图边画着三视图，做到想图（几何体的实物图）和画图（三视图）相结合.变式训练说出下列图7中两个三视图分别表示的几何体.(1) (2)图7答案：图7（1）是正六棱锥；图7（2）是两个相同的圆台组成的组合体.例2 试画出图8所示的矿泉水瓶的三视图.活动：引导学生认识这种容器的结构特征.矿泉水瓶是我们熟悉的一种容器，这种容器是简单的组合体，其主要结构特征是从上往下分别是圆柱、圆台和圆柱.图8 图9解：三视图如图9所示.点评：本题主要考查简单组合体的三视图.对于简单空间几何体的组合体，一定要认真观察，先认识它的基本结构，然后再画它的三视图.变式训练画出图10所示的几何体的三视图.图10 图11答案：三视图如图11所示.思路2例1 （2007安徽淮南高三第一次模拟，文16）如图12甲所示，在正方体ABCD—A1B1C1D1中，E、F分别是AA1、C1D1的中点，G是正方形BCC1B1的中心，则四边形AGFE在该正方体的各个面上的投影可能是图12乙中的____________.甲乙图12活动：要画出四边形AGFE在该正方体的各个面上的投影，只需画出四个顶点A、G、F、E 在每个面上的投影，再顺次连接即得到在该面上的投影，并且在两个平行平面上的投影是相同的.分析：在面ABCD和面A1B1C1D1上的投影是图12乙（1）；在面ADD1A1和面BCC1B1上的投影是图12乙（2）；在面ABB1A1和面DCC1D1上的投影是图12乙（3）.答案：（1）（2）（3）点评：本题主要考查平行投影和空间想象能力.画出一个图形在一个平面上的投影的关键是确定该图形的关键点，如顶点等，画出这些关键点的投影，再依次连接即可得此图形在该平面上的投影.如果对平行投影理解不充分，做该类题目容易出现不知所措的情形，避免出现这种情况的方法是依据平行投影的含义，借助于空间想象来完成.变式训练如图13(1)所示，E、F分别为正方体面ADD′A′、面BCC′B′的中心，则四边形BFD′E 在该正方体的各个面上的投影可能是图13(2)的___________.(1) (2)图13分析：四边形BFD′E在正方体ABCD—A′B′C′D′的面ADD′A′、面BCC′B′上的投影是C；在面DCC′D′上的投影是B；同理，在面ABB′A′、面ABCD、面A′B′C′D′上的投影也全是B.答案：B C例2 （2007广东惠州第二次调研，文2）如图14所示，甲、乙、丙是三个立体图形的三视图，甲、乙、丙对应的标正确的是（）甲乙丙图14①长方体②圆锥③三棱锥④圆柱A.④③②B.②①③C.①②③D.③②④分析：由于甲的俯视图是圆，则该几何体是旋转体，又因正视图和侧视图均是矩形，则甲是圆柱；由于乙的俯视图是三角形，则该几何体是多面体，又因正视图和侧视图均是三角形，则该多面体的各个面都是三角形，则乙是三棱锥；由于丙的俯视图是圆，则该几何体是旋转体，又因正视图和侧视图均是三角形，则丙是圆锥.答案：A点评：本题主要考查三视图和简单几何体的结构特征.根据三视图想象空间几何体，是培养空间想象能力的重要方式，这需要根据几何体的正视图、侧视图、俯视图的几何特征，想象整个几何体的几何特征，从而判断三视图所描述的几何体.通常是先根据俯视图判断是多面体还是旋转体，再结合正视图和侧视图确定具体的几何结构特征，最终确定是简单几何体还是简单组合体.变式训练1.图15是一几何体的三视图，想象该几何体的几何结构特征，画出该几何体的形状.图15 图16分析：由于俯视图有一个圆和一个四边形，则该几何体是由旋转体和多面体拼接成的组合体，结合侧视图和正视图，可知该几何体是上面一个圆柱，下面是一个四棱柱拼接成的组合体. 答案：上面一个圆柱，下面是一个四棱柱拼接成的组合体.该几何体的形状如图16所示. 2.（2007山东高考，理3）下列几何体各自的三视图中，有且仅有两个视图相同的是（）图17A.①②B.①③C.①④D.②④分析：正方体的三视图都是正方形，所以①不符合题意，排除A、B、C.答案：D点评：虽然三视图的画法比较繁琐，但是三视图是考查空间想象能力的重要形式，因此是新课标高考的必考内容之一，足够的空间想象能力才能保证顺利解决三视图问题.知能训练1.下列各项不属于三视图的是（）A.正视图B.侧视图C.后视图D.俯视图分析：根据三视图的规定，后视图不属于三视图.答案：C2.两条相交直线的平行投影是（）A.两条相交直线B.一条直线C.两条平行直线D.两条相交直线或一条直线图18分析：借助于长方体模型来判断，如图18所示，在长方体ABCD—A1B1C1D1中，一束平行光线从正上方向下照射.则相交直线CD1和DC1在面ABCD上的平行投影是同一条直线CD，相交直线CD1和BD1在面ABCD上的平行投影是两条相交直线CD和BD.答案：D3.甲、乙、丙、丁四人分别面对面坐在一个四边形桌子旁边，桌上一张纸上写着数字“9”，如图19所示.甲说他看到的是“6”，乙说他看到的是“ 6”，丙说他看到的是“ 9”，丁说他看到的是“9”，则下列说法正确的是（）图19A.甲在丁的对面，乙在甲的左边，丙在丁的右边B.丙在乙的对面，丙的左边是甲，右边是乙C.甲在乙的对面，甲的右边是丙，左边是丁D.甲在丁的对面，乙在甲的右边，丙在丁的右边分析：由甲、乙、丙、丁四人的叙述，可以知道这四人的位置如图20所示，由此可得甲在丁的对面，乙在甲的右边，丙在丁的右边.图20答案：D4.（2007广东汕头模拟，文3）如果一个空间几何体的正视图与侧视图均为全等的等边三角形，俯视图为一个圆及其圆心，那么这个几何体为（）A.棱锥B.棱柱C.圆锥D.圆柱分析：由于俯视图是一个圆及其圆心，则该几何体是旋转体，又因正视图与侧视图均为全等的等边三角形，则该几何体是圆锥.答案：C5.（2007山东青岛高三期末统考，文5）某几何体的三视图如图21所示，那么这个几何体是（）图21A.三棱锥B.四棱锥C.四棱台D.三棱台分析：由所给三视图可以判定对应的几何体是四棱锥.答案：B6.（2007山东济宁期末统考，文5）用若干块相同的小正方体搭成一个几何体，该几何体的三视图如图22所示，则搭成该几何体需要的小正方体的块数是（）图22A.8B.7C.6D.5分析：由正视图和侧视图可知，该几何体有两层小正方体拼接成，由俯视图，可知最下层有5个小正方体，由侧视图可知上层仅有一个正方体，则共有6个小正方体.答案：C7.画出图23所示正四棱锥的三视图.图23分析：正四棱锥的正视图与侧视图均为等腰三角形，俯视图为正方形，对角线体现正四棱锥的四条侧棱.答案：正四棱锥的三视图如图24.图24拓展提升问题：用数个小正方体组成一个几何体，使它的正视图和俯视图如图25所示，俯视图中小正方形中的字母表示在该位置的小立方体的个数.(1)你能确定哪些字母表示的数？(2)该几何体可能有多少种不同的形状？图25分析：解决本题的关键在于观察正视图、俯视图，利用三视图规则中的“在三视图中，每个视图都反映物体两个方向的尺寸.正视图反映物体的上下和左右尺寸，俯视图反映物体的前后和左右尺寸，侧视图反映物体的前后和上下尺寸”.又“正视图与俯视图长对正,正视图与侧视图高平齐,俯视图与侧视图宽相等”,所以，我们可以得到a=3,b=1,c=1,d,e,f中的最大值为2.解：(1)面对数个小立方体组成的几何体，根据正视图与俯视图的观察我们可以得出下列结论：①a=3,b=1,c=1;②d,e,f中的最大值为2.所以上述字母中我们可以确定的是a=3,b=1,c=1.(2)当d,e,f中有一个是2时，有3种不同的形状；当d,e,f有两个是2时，有3种不同的形状；当d,e,f都是2时，有一种形状.所以该几何体可能有7种不同的形状.课堂小结本节课学习了：1.中心投影和平行投影.2.简单几何体和组合体的三视图的画法及其投影规律.3.由三视图判断原几何体的结构特征.作业习题1.2 A组第1、2题.设计感想本节课的教学，以课程标准为指南，结合学生的已有知识和经验而设计.设计时考虑到课程标准和高考要求，重点讲解由三视图判断几何体的结构特征，也就是画三视图时，尺寸不作严格要求.教学设计中使用了大量图片，建议在实际应用时尽量使用信息技术，让学生从动态过程获得三视图的感性认识，以便从整体上把握三视图的画法.。
高中数学 1.2.2空间几何体的三视图(二)由三视图还原成示意图教案数学教案
§1.2.2 空间几何体的三视图（二）由三视图还原成示意图一、教学内容分析本节课是《普通高中课程标准实验教科书·数学必修二》（人教A版）第一章第二节第二课《§1.2.2空间几何体的三视图》。
三视图是空间几何体的一种表示形式，是立体几何的基础之一。
学好三视图为学习直观图奠定基础，同时有利于培养学生空间想象能力，几何直观能力的，有利于培养学生学习立体几何的兴趣。
由于三视图与人们的实际生活有着紧密的联系，对指导人们从事社会生产、生活具有十分重要的意义，所以这一内容也成了近几年新课程高考的一个热点。
二、学生学习情况分析学生在义务教育阶段已经学习过三视图的基本作法，但只要求能作简单几何体的三视图，如长方体、正方体以及一些正方体的组合等，主要停留在形的认识上，而对于三视图的概念还不清晰。
学生在义务教育阶段只接触了从空间几何体到三视图的单向转化，还无法准确将三视图还原成实物模型。
对于三视图的学习，复习回顾三视图，让学生体会作三视图刻画空间几何体的必要性，然后由学生自己动手画三视图，在学生原有知识的基础上进行新知识的建构，引出三视图的作图方法与规范要求引入新课。
三、设计思想参照《新课程实施标准》，在本课的教学中我努力实践以下两点：１、教学中，通过对实物模型及多媒体课件所呈现的空间几何体（由简单到复杂，逐步变化）的整体观察，帮助学生认识其结构特征，巩固和提高义务教育阶段有关三视图的学习和理解。
采用多媒体的教学手段，加强直观性和启发性，增大课堂容量，提高课堂效率。
２、本节课是以理论是为实践服务的宗旨掌握数学知识、交流合作的模式发展数学能力、自主探究的方式解决数学问题为教学模式，学生在教师营造的“可探索”环境里，积极参与、通过自己的观察，想象，思考，实践，主动发现规律、获得知识，体验成功。
四、教学目标（一）知识与技能：：①巩固和提高有关三视图的学习和理解，进一步掌握三视图画法规则②能正确通过简单组合体的三视图还原物体的示意图，能识别三视图所表示的空间几何体（二）过程与方法目标：① 通过学生自己动手画几何体的三视图、观察各种三视图间的关系，进一步培养学生的空间想象能力，画图能力。
高考数学 1.2.1 空间几何体的三视图教案 新人教A版必修2
高考数学 1.2.1 空间几何体的三视图教案新人教A版
必修2
教学内容：
1．了解投影在生活中的应用，了解中心投影、平行投影的概念，
2．熟悉柱、锥、台、球的三视图，能画出简单几何体的三视图，或由三视图想象出几何体。
3．掌握三视图之间长、宽、高的关系。
教学重点：
柱、锥、台、球的三视图
教学难点：
画出简单几何体的三视图，或由三视图想象出几何体。
教学课时：1课时
教学过程：
一、下列图片是建筑图纸的设计图，你能说说它是从哪个方向看过去的？
(本题设计是让学生了解三视图、直观图在生活中应用，从而激发学生对三视图、直观图学习的兴趣)
二、在光的照射下，不透明的物体会在其背后的屏幕上留下影子，这种现象叫做投影，光线叫做投影线，留下物体影子的屏幕叫做投影面。
如图
三、请你观察下列图片，它们的投影有何不同？
图形(1) 叫做中心投影，图形(2)、(3) 都叫做平行投影，其中(2) 也叫斜投影，(3) 也叫正投影。
中心投影有许多应用，如图，是用中心投影作出的一幅美术作品
四、请大家再观察下列图片，你有何看法？
上述图片是不同空间几何体的三视图，分别称为正视图、侧视图、府视图。
正视图、侧视图、府视图它们之间的长度有关系吗？如果有，是什么关系？
正视图与侧视图等高；正视图与府视图等长；侧视图与府视图等宽。
五、动动手(以课本为中心)
请你根据三视图，画出空间几何体，并标出其底面边长，指出其高本节教学设想：。
高中数学必修二《空间几何体的三视图》优秀教学设计
《空间几何体的三视图》教学设计空间几何体的三视图一、教学分析（一）教学内容分析《空间几何体的三视图》是高中数学课程中的新增内容，是空间几何体的平面表示形式，是立体几何的基础之一.学好三视图为学习直观图奠定基础。
本节课是《空间几何体的三视图》第一课时的内容，是在学习空间几何体结构特征，投影知识之后进入的新一节学习内容，准确的画出和识别三视图是学好高中立体几何的一个前提，因此本节内容是立体几何的基础之一，起着衔接平面几何和立体几何的重要作用。
（二）教学对象分析在义务教育阶段,学生已经初步接触了正方体，长方体的几何特征以及从不同的方向看物体得到不同的视图的方法.学生在学习本课以前，已经学习了空间几何体的结构，投影的知识，但是对于三视图的数学定义还不清晰，而且初中只是接触了从空间几何体到三视图的单向转化,还无法准确的识别三视图的立体模型.针对这种情况，我精心设计探究活动，逐步引导学生发现和总结三视图的规律，并通过几何画板，3Ddraw多媒体软件来演示长方体，正四棱台的三视图图,直观，生动，使学生印象深刻。
利用flash课件演示实物模型，指导学生上机实践，使学生经历由物到形，由形到物的全过程，突破了教学难点.学生积极主动的实践和反思，加深了对知识的理解和掌握，最后通过思考题进行延伸和拓展，促进了学生对知识的内化和提升.（三）教学环境分析为了使学生深入的理解三视图，体会物←→形，我应用几何画板，3Ddraw，flash 等软件使教学内容更加直观、更加丰富，吸引了学生的注意力，提高了学生的参与度.及时的上机操作，使学生对三视图的理解更加深刻，激发了学生的学习热情，大大提高了课堂效率.二、教学目标根据以上的分析，考虑到学生已有的认知规律，学生应达到以下教学目标.1. 能画出简单几何体三视图，通过直观感知，操作确认，培养学生的空间想象能力；2. 借助课件引导学生亲身实践，体会物←→形的过程，从中培养学生观察，实践和勇于探索的能力, 提高学生学习立体几何的兴趣.三、教学重点、难点教学重点：画出简单几何体和组合体的三视图，掌握好作图规则，初步培养学生的几何直观能力和空间想象能力，进行空间几何体与其三视图的相互转化；教学难点：由空间几何体想象它的三视图，由三视图想象空间几何体。
高中数学人教A版必修二 1.2.1空间几何体的三视图 教案
空间几何体的三视图教学目标（1）了解投影、中心投影和平行投影的概念；（2）能画出简单几何体的三视图，能识别三视图所表示的立体模型；教学重点画出简单几何体的三视图．教学难点画出简单几何体的三视图，识别三视图所表示的立体模型．教学过程一、中心投影和平行投影1．介绍投影的概念。
问题：下列投影有什么不同？学生讨论，归纳不同之处：点光源，平行光线；或：投射线交于一点，投射线相互平行。
2．中心投影的概念：投射线交于一点的投影称为中心投影。
结合图1-1-20介绍中心投影的有关概念。
说明中心投影的优、缺点。
3．平行投影的概念：投射线相互平行的投影称为平行投影，平行投影按投射方向是否正对着投影面，可分为斜投影和正投影两种（如图1-1-21）。
二、三视图的有关概念1. 视图是指将物体按正投影向投影面投射所得到的图形。
光线自物体的前面向后投射所得的投影成为主视图，自上向下的投影成为俯视图，自左向右的投影成为左视图，用这三种视图刻画空间物体的结构，我们称之为三视图。
2．画三视图的注意事项：长对正，高平齐，宽相等。
三、数学运用1．例题：例1．画出下列几何体的三视图。
讲解时应注意：（1）分析几何体的结构，弄清它是由哪些简单几何体组成的；（2）被遮挡的轮廓线应画成虚线；（3）选择不同的视角，所画的三视图可能不同。
2．练习：教材第17页练习第1、2、3题。
四、回顾小结：1．本节课学习中心投影、平行投影和三视图的有关概念，以及三视图的画法；2．画三视图应注意：长对正，高平齐，宽相等，被遮挡的轮廓线应画成虚线。
五、课外作业：课本第22页习题1.2 A组第1、2题．。
高一数学人教A版必修二第一章1.2.2 空间几何体的三视图教案
空间几何体的三视图（人民教育出版社A版本第一章第2节）一、教材分析本节课是在学习空间几何体结构特征之后，直观图之前，掌握了投影知识的基础上进行教学的。
在初中阶段,学生已经初步接触了正方体，长方体的几何特征以及从不同的方向看物体得到不同视图的方法，但是对于三视图的概念还不清晰；只接触了从空间几何体到三视图的单向转化，还无法准确的识别三视图的立体模型。
在高中阶段，学习空间几何体的三视图，一方面，有利于培养学生空间想象能力、几何直观能力，另一方面，有利于激发学生学习立体几何的兴趣，为今后的学习奠定基础。
二、教学目标1、理解三视图的含义，能画出简单几何体的三视图，掌握画法法则。
2、能根据三视图，通过直观感知，运用空间想象能力，识别并说出它所表示的空间图形。
三、教学的重点和难点重点：画出简单组合体的三视图。
难点：识别三视图表示的几何体。
四、教学方法直观教学法、讨论教学法、启导发现法。
在教学中，通过创设问题情境，充分调动学生学习的主动性，并引导启发学生动眼、动脑、动手。
采相比用多媒体的教学手段，加强直观性和启发性，增大课堂容量，提高课堂效率。
五、教学过程：教学步骤预计时间（分）教学内容教师活动学生活动创设情境3 老师：同学们，前面我们学习了正投影的知识。
学生：先回顾正投影的知识。
，导入新课老师：那么，如果把一个长方体和一个圆柱同时投影到a平面，我们发现，得到的正投影图相同----是一个矩形。
老师：同样的道理，把一个圆锥和球同时投影到B平面，得到的正投影图也一样----是一个圆。
老师：显然，只有一个平面图形很难把握一个几何体的全貌，那么，如何清楚认识一个几何体？老师：几个角度观察较为合适？老师：显然，选择的角度越多观察的就越细致，但通常，我们选择三个角度。
那三个角度？怎么观察？？这就是我们今天要学习的内容----空间几何体的三视图。
学生：看课件展示，体会不同的几何体，在同一个投影面得到的正投影图可能相同。
学生：对老师提出的问题，积极思考。
人教版高中数学必修2-1.2教学教案2-空间几何体的三视图
特征.
可推广到一般简单几何
体. 我们用“长对正高平
齐、宽相等”来概括三视
图的基本特征.
1．正向应用（幻灯片） 学生独立完成. 教
通过正
画出球、圆柱、圆锥、 师用幻灯片公布答案， 向 应 用 巩 固
棱柱的三视图.
然后讲解注意事项.
所学知识.
应用举例
2．逆向练习（幻灯片） TP15 图（1）、（2）
注意事项：
（2）由主视图与左视图可知，最高一层的房间在左侧的最后一排 的房间.
楼房大致形状如右图所示. 【评析】根据三视图的特征，结合所给的视图进行逆推，考察我们的想象能 力与逆向思维能力. 由三视图得到相应几何体后，可以验证所得几何体的三视图 与所给出的三视图是否一致. 依据三视图进行逆向分析，就是用几何知识解决实 际问题的一个方面. 在工厂中，工人师傅都是根据零件结构设计的三视图，对零 件进行加工制作.
例 2 由 5 个小立方块搭成的几何体，其三视图分别如下，请画出这个的几 何体
（正视图）
(俯视图) （右视图）
【解析】先画出几何体的正面，再侧面，然后结合俯视
图完成几何体的轮廓，如图.
【评析】画三视图之前，先把几何体的结构弄清楚，确
定一个正前方，从三个不同的角度进行观察. 在绘制三视图时，分界线和可见轮
廓线都用实线画出，被遮挡的部分用虚线表示出来，绘制三视图. 就是由客观存
在的几何物体，从观察的角度，得到反应出物体形象的几何学知识.
例 3 某建筑由相同的若干个房间组成，该楼的三视图如图所示，问：
（1）该楼有几层？从前往后最多要走过几个房间？ （2）最高一层的房间在什么位置？画出此楼的大致形状.
【解析】（1）由主视图与左视图可知，该楼有 3 层. 由俯视图可知，从前 往后最多要经过 3 个房间.
人教版高中数学必修二1.2.1空间几何体的三视图教学设计
空间几何体的三视图教学设计一、教学目标1．知识与技能（1）掌握画三视图的基本技能（2）丰富学生的空间想象力2．过程与方法主要通过学生自己的亲身实践，动手作图，体会三视图的作用。
3．情感态度与价值观（1）提高学生空间想象力（2）体会三视图的作用二、教学重点、难点重点：画出简单组合体的三视图难点：识别三视图所表示的空间几何体三、学法与教学用具1．学法：观察、动手实践、讨论、类比2．教学用具：多媒体课件、实物模型四、教学基本流程（一）创设情景，揭开课题“横看成岭侧看成峰”，这说明从不同的角度看同一物体视觉的效果可能不同，要比较真实反映出物体，我们可从多角度观看物体，这堂课我们主要学习空间几何体的三视图。
在初中，我们已经学习了正方体、长方体、圆柱、圆锥、球的三视图（正视图、侧视图、俯视图）。
（二）给出三视图的定义1、从几何体的前面向后面正投影，得到的投影图称为几何体的正视图（主视图）。
2、从几何体的左面向右面正投影，得到的投影图称为几何体的侧视图（左视图）。
3、从几何体的上面向下面正投影，得到的投影图称为几何体的俯视图。
（三）通过多媒体课件展示长方体的三视图，并给出三视图之间的投影规律。
虽然在画三视图时取消了投影轴和投影间的连线，但三视图间的投影规律和相对位置关系仍应保持。
三视图的位置关系为：俯视图在主视图的下方、左视图在主视图的右方。
按照这种位置配置视图时，国家标准规定一律不标注视图的名称。
对应上图还可以看出：主视图反映了物体上下、左右的位置关系，即反映了物体的高度和长度；俯视图反映了物体左右、前后的位置关系，即反映了物体的长度和宽度；左视图反映了物体上下、前后的位置关系，即反映了物体的高度和宽度。
由此可得出三视图之间的投影规律为：主、俯视图——长对正；主、左视图——高平齐；俯、左视图——宽相等（四）基本几何体的三视图1、球的三视图2、圆柱的三视图3、圆锥的三视图作三视图之前应当细心观察，认识了它的基本结构特征后，再动手作图。
高中数学《1.2空间几何体的三视图和直观图》教案新人教A版必修（含五篇）
高中数学《1.2空间几何体的三视图和直观图》教案新人教A版必修（含五篇）第一篇：高中数学《1.2空间几何体的三视图和直观图》教案新人教A版必修高中数学《1.2 空间几何体的三视图和直观图》教案新人教A版必修2一、二、三、教学目标：1知识与技能：了解中心投影与平行投影；能画出简单几何体的三视图；能识别三视图所表示的空间几何体。
2过程与方法：通过学生自己的亲身实践，动手作图来完成“观察、思考”栏目中提出的问题。
3情感态度与价值观：培养学生空间想象能力和动手实践能力，激发学习兴趣。
二、教学重点：画出简单组合体的三视图三、教学难点：识别三视图所表示的空间几何体四、教学过程：(一)、新课导入：问题1：能否熟练画出上节所学习的几何体？工程师如何制作工程设计图纸？引入：从不同角度看庐山，有古诗：“横看成岭侧成峰，远近高低各不同。
不识庐山真面目，只缘身在此山中。
” 对于我们所学几何体，常用三视图和直观图来画在纸上.三视图：观察者从不同位置观察同一个几何体，画出的空间几何体的图形；直观图：观察者站在某一点观察几何体，画出的空间几何体的图形.用途：工程建设、机械制造、日常生活.(二)、讲授新课： 1.中心投影与平行投影：① 投影法的提出：物体在光线的照射下，就会在地面或墙壁上产生影子。
人们将这种自然现象加以的抽象，总结其中的规律，提出了投影的方法。
② 中心投影：光由一点向外散射形成的投影。
其投影的大小随物体与投影中心间距离的变化而变化，所以其投影不能反映物体的实形.③平行投影：在一束平行光线照射下形成的投影.分正投影、斜投影.讨论：点、线、三角形在平行投影后的结果.2.柱、锥、台、球的三视图：① 定义三视图：正视图（光线从几何体的前面向后面正投影）；侧视图（从左向右）、俯视图（从上到下）② 讨论：几何体三视图在形状、大小方面的关系？→ 画出长方体的三视图，并讨论所反应的长、宽、高的关系，得出结论：正俯一样长，俯侧一样宽，正侧一样高。
人教课标版高中数学必修二《空间几何体的三视图》教案(1)-新版
1.2.2 空间几何体的三视图一、教学目标（一）核心素养通过本节课的学习，掌握几何体三视图的性质，培养学生空间想象能力，领悟数形结合的数学思想。
（二）学习目标1.掌握三视图的投影规律.2.能画出简单组合体空间图形的三视图.3.熟练掌握根据三视图，运用空间想象能力，还原为几何直观图.（三）学习重点1．掌握三视图画法规则.2.三视图和几何直观图的相互转化.（四）学习难点1．根据三视图，运用空间想象能力，还原为几何直观图.二、教学设计（一）课前设计1．复习任务知识点一三视图的概念知识点二三视图基本特征：长对正，高平齐，宽相等.知识点三常见空间几何体的三视图2．预习自测1.某空间几何体的正视图是四边形，则该几何体不可能是( )A．圆柱B．圆锥C．四面体D．三棱柱答案：B解析：【知识点】常见空间几何体的三视图【解题过程】圆锥的正视图是三角形，故选B.点拨：三视图基本特征：长对正，高平齐，宽相等.2.水平放置的下列几何体，正视图是长方形的是______(填序号).① ② ③ ④答案：①③④解析：【知识点】常见空间几何体的三视图 【解题过程】①③④的正视图均为长方形，②的正视图是三角形点拨：圆柱正视图是长方形，圆锥正视图是三角形.3.所示三视图表示的几何体是什么？画出物体的形状．答案：解析：【知识点】三视图基本特征【解题过程】由三视图可得该几何体的上下底面为平行且相似的四边形，侧面为梯形，那么该几何体为四棱台.点拨：由三视图想象出几何体的空间结构.4.如图所示，正三棱柱(底面是正三角形的直三棱柱)111C B A ABC 的正视图是边长为4的正方形，则此正三棱柱的侧视图的面积为( )A.8 3B.4 3C.2 3D.16答案：A解析：【知识点】三视图基本特征【解题过程】由题意可知：侧视图的高与正视图的高一样为4，侧视图的宽度与俯视图的宽度一样都是底面正三角形的高23，因此侧视图的面积42383，故选A.==点拨：长对正，高平齐，宽相等.(二)课堂设计问题探究探究一组合几何体的三视图1．试指出图1所示的矿泉水瓶由哪几种简单几何体所组成？活动：引导学生认识这种容器的结构特征.矿泉水瓶是我们熟悉的一种容器，这种容器是简单的组合体，其主要结构特征是从上往下分别是圆柱、圆台和圆柱.图1你能画出它的三视图吗？解：三视图如图2所示.图2点评：本题主要考查简单组合体的三视图.对于简单空间几何体的组合体，一定要认真观察，先认识它的基本结构，然后再画它的三视图.变式训练1.画出图3所示的几何体的三视图.图3 图4答案：三视图如图4所示.变式训练2.螺栓是棱柱和圆柱构成的组合体，如图，画出它的三视图.分析：该物体是由一个正六棱柱和一个圆柱组合而成的，正视图反映正六棱柱的三个侧面和圆柱侧面，侧视图反映正六棱柱的两个侧面和圆柱侧面，俯视图反映该物体投影后是一个正六边形和一个圆(中心重合).三视图如图所示.【设计意图】通过实物观察，直觉感知，易于接受，形象生动地刻画了三视图，培养学生由局部到整体的意识．探究二三视图还原为几何直观图★知识点一组合几何体的三视图的还原1.根据以下三视图想象物体原形，并画出物体的实物草图.(1)(2)分析：(1)此几何体的俯视图为圆所以和球，圆柱，圆锥，圆台相关，在由正视图和俯视图决定了它是组合体，上半部为长方形可知是圆柱，下半部为等腰梯形长可是圆台.此所以实物草图可以如图.（2）此几何体的俯视图为圆所以和球，圆柱，圆锥，圆台相关，在由正视图和俯视图决定了它是组合体，上半部为等腰三角形可知是圆锥，下半部为长方形可知是圆柱.所以实物草图可以如图.由三视图还原空间几何体的步骤：【设计意图】通过学生自己思考操作来寻求三视图中的的关系，真正实践发现学习理念．引导学生总结三视图的内在规律．知识点二 棱锥的三视图1.将正方体(如图1所示)截去两个三棱锥，得到图2所示的几何体，则该几何体的侧视图为（ ）分析 三视图的作法和长方体密切相关，正视图的投影面可视为面11A ABB ，左视图的投影面可视为面11B BCC ，侧视图的投影面可视为面ABCD ，点线面的投影归根结底是点的投影.在左视图中A 点的投影是B 点，D 点的投影是C 点，1D 点的投影是1C 点，1B 点的投影是1B 点，1AD 的投影是1BC ，而且是实线，C B 1的投影是C B 1自身且为虚线，将面11B BCC 沿1CC 右转九十度，左视图是B.【设计意图】培养学生三视图的能力，培养学生切割补形思想，化抽象为形象.活动③ 巩固基础，检查反馈例1 画出下列几何体的三视图．(1) (2) (3)答案：见解析解析：【知识点】组合体三视图的作法.【解题过程】三视图如图(1)(2)(3)所示．点拨：1.确定正前方→画正视图→画侧视图→画俯视图．2.若相邻两物体的表面相交，表面的交线是它们的分界线，在三视图中，要注意实、虚线的画法．同类训练画出如图所示几何体的三视图.答案：见解析解析：【知识点】组合体三视图的作法.【解题过程】图①为正六棱柱，正视图和侧视图都是矩形，正视图中有两条竖线，侧视图中有一条竖线，俯视图是正六边形．图②为一个圆锥与一个圆台的组合体，按圆锥、圆台的三视图画出它们的组合形状．三视图如图所示．点拨：组合体切割画图．例2已知一个几何体的三视图如图所示，根据图中数据，可得该几何体的表面积为_______. (球的表面积公式24R S π=，R 为球半径)答案：24＋6π解析：【知识点】组合体三视图的还原．【数学思想】由特殊到一般.【解题过程】由题意知，该几何体是一个半球与一个正四棱柱的组合体，并且正四棱柱的底面内接于半球的底面，由三视图中的数据可知，正四棱柱的底面边长为2，高为3，故半球的底面半径为2.所以该几何体的表面积为S ＝12×4π×(2)2＋π×(2)2＋4×2×3＝24＋6π.点拨：扣住三视图中圆，可知上半部分是半球，去掉圆可知下半部分是棱柱.同类训练1．某几何体的三视图如图所示，则该几何体的表面积为（ ）(球的表面积公式24R S π=，圆柱的侧面积：S 侧＝2πrl ，r 为半径，l 为母线长）A ．36+12πB ．36+16πC ．40+12πD ．40+16π答案：C解析：【知识点】由三视图求面积．【数学思想】由特殊到一般【解题过程】由三视图可知几何体为长方体与半圆柱的组合体，作出几何体的直观图如图所示：其中半圆柱的底面半径为2，高为4，长方体的棱长分别为4、2、2，∴几何体的表面积S =21π×2×2×2+4421⨯⨯⨯π+2×4+2×4×2+2×4+2×2×2=12π+40． 故选C ．．点拨：图形重合部分的表面积不算.●活动④ 强化提升、灵活应用例3 某四棱锥的三视图如图所示，该四棱锥最长棱的棱长为( )A.1B. 2C. 3D.2【知识点】棱锥三视图的还原.【数学思想】补形思想和特殊化.【解题过程】由主视图视图可知，点11A D 、删掉留下三棱柱.由侧视图可知，点1C 删掉留下四棱锥.棱D B 1在底面上的正投影为B D.该几何体是由一个正方体切掉部分后留下的一个四棱锥.如图所示，所以最长的棱长为222111++＝ 3.点拨：1.三视图与垂直关系紧密联系.三视图的形状与投影线和投射图形有关系，在解决有些投影问题时，常借助于正方体模型寻求解题方法．2.投影的关键在于特殊点的投影. 答案： 3同类训练1.某几何体的三视图如图所示，则其侧面积为（ ）A ． 2623++ B ．2632++ C ．2326++ D ．223+ 答案：A.解析：【知识点】四棱锥三视图的还原.【数学思想】补形思想和特殊化.【解题过程】由侧视图视图可知，点11A B 、删掉留下三棱柱.由主视图视图可知，点1C 删掉留下四棱锥.棱D B 1在底面上的正投影为B D.由俯视图可知，取AB 的中点E,点B 删掉留下四棱柱.几何体是四棱锥，底面是一个直角梯形，一条侧棱垂直底面．且底面直角梯形的上底为1，下底为2，高为1，四棱锥的高为1．由勾股定理可知，四个侧面都是直角三角形，故其侧面积是S =21×1×2+21×2×3+21×1×2+21×1×1=2623++ 点拨：常见几何体的三视图熟练掌握.3. 课堂总结知识梳理（1）组合几何体的三视图画法.（2）组合几何体的三视图的还原.（3）棱锥三视图的还原.重难点归纳（1）组合几何体的三视图的还原.（2）棱锥三视图的还原.（三）课后作业基础型 自主突破1．画出下列几何体的三视图.答案：见解析解析：【知识点】组合几何体的三视图画法．【数学思想】化整为零.【解题过程】画三视图之前，先把几何体的结构弄清楚.．点拨：部分位置的关系．2．已知某一几何体的正视图与侧视图如图所示，则在下列图形中，可以是该几何体的俯视图的图形为( )A．①②③⑤B．②③④⑤C．①②④⑤D．①②③④答案：D解析：【知识点】组合几何体的三视图．【数学思想】多角度看待问题.【解题过程】⑤中心的物体正视图和侧视图要同宽.点拨：正视图和侧视图为长方形可能为圆柱也可能为棱柱.3．在一个几何体的三视图中，正视图和俯视图如图所示，则相应的侧视图可以为( )答案：D解析：【知识点】组合几何体的三视图的还原．【数学思想】逆向思维.【解题过程】由几何体的正视图和俯视图可知，该几何体的底面为半圆和等腰三角形，其侧视图可以是一个由等腰三角形及底边上的高构成的平面图形.点拨：俯视图是关键．4．一个几何体的三视图形状都相同、大小均相等，那么这个几何体不可能是( )A．球B．三棱锥C．正方体D．圆柱答案：D解析：【知识点】常见几何体的三视图．【解题过程】本题考查简单几何体的三视图，大小、形状的判断以及空间想象能力，球的三视图大小、形状相同．三棱锥的三视图也可能相同，正方体三种视图也相同，只有圆柱不同．点拨：几何体位置不同三视图会发生相应的变化.5.某多面体的三视图如图所示，其中正视图和左视图都由正方形和等腰直角三角形组成，正方形的边长为2，俯视图为等腰直角三角形、该多面体的各个面中有若干是梯形，这些梯形的面积之和为（）A ．10B ．12C ．14D ．16答案：B解析：【知识点】组合体三视图的作法．【解题过程】由三视图可画出立体图该立体图平面内只有两个相同的梯形的面()24226S =+⨯÷=梯6212S =⨯=全梯点拨：由三视图可得立体图，由图形可知该立体图中只有两个相同的梯形的面，根据梯形的面积公式计算即可.6．如图，在正方体1111D C B A ABCD -中，点P 是上底面1111D C B A 内一动点，则三棱锥P －ABC 的正视图与侧视图的面积的比值为________.答案：1解析：【知识点】三视图的性质．【数学思想】一般到特殊.【解题过程】依题意得三棱锥P－ABC的正视图与侧视图分别是一个三角形，且这两个三角形的底边长都等于正方体的棱长，底边上的高也都等于正方体的棱长，因此三棱锥P－ABC的正视图与侧视图的面积的比值为1.点拨：面积和P点位置无关.能力型师生共研7．某三棱锥的三视图如图所示，则该三棱锥的表面积为（）A．43+8+219B．43+8+419C．83+8+419D．83+8+219答案：B解析：【知识点】三棱锥的三视图还原．【数学思想】由三视图求面积【解题过程】由三视图可知该三棱锥底面是边长为4的正三角形，面积为43，两个侧面是全等的三角形，三边分别为25、27、4，面积之和为419，另一个侧面为等腰三角形，1×4×4=8，故选B．面积是2点拨：借助于长方体使抽象问题形象化．8.如图网格纸上小正方形的边长为1，粗实线画出的是某四棱锥的三视图，则此几何体的表面积为（）A．42(23)++B．10C．62(25)++D．12答案：C解析：【知识点】棱锥三视图的还原．【数学思想】补形思想.【解题过程】如图所示，可将此几何体放入一个边长为2的正方体内，则四棱锥P ABCD-即为所求，且3PA PB==，5PC PD==，可求得表面积为() 6225 ++.点拨：长对正，高平齐，宽相等探究型多维突破9.已知一几何体的三视图如下，正视图和侧视图都是矩形，俯视图为正方形，在该几何体上任意选择4个顶点，它们可能是如下各种几何体(或图形)的4个顶点，这些几何体(或图形)是________(写出所有正确结论的编号).①矩形；②不是矩形的平行四边形；③有三个面为直角三角形，有一个面为等腰三角形的四面体；④每个面都是等腰三角形的四面体；⑤每个面都是直角三角形的四面体.答案：①③④⑤解析：【知识点】三视图的性质．【数学思想】补形思想【解题过程】由三视图知该几何体是底面为正方形的长方体.故①可能，如图，由图可知，②不可能，③④⑤都有可能.点拨：由局部到整体.10．某几何体的一条棱长为7，在该几何体的正视图中，这条棱的投影是长为a 的线段，在该几何体的侧视图与俯视图中，这条棱的投影分别是长为6和b 的线段，求22b a 的值. 答案：8解析：【知识点】正三视图中的投影性质．【数学思想】数形结合思想【解题过程】如图所示，设长方体的长、宽、高分别为m 、n 、k ，体对角线长为7，体对角线在三个相邻面上的投影长分别为a ，6，b .则由题意，得7222=++k n m ，622=+k n ，解得m ＝1或m ＝－1(舍去)， 则⎪⎩⎪⎨⎧=+=+bn a 11k 22, 所以61122=-+-）（）（b a 即822=+b a . 点拨：本题主要是根据题意利用数形结合思想构造一个长方体，通过长方体把a ，b 集中在方程中求解.自助餐1．如图所示，桌面上放着一个半球，则它的三视图中，与其他两个视图不同的是______(填“正视图”“侧视图”或“俯视图”).答案：俯视图解析：【知识点】三视图的性质．【解题过程】该半球的正视图与侧视图均为半圆，而俯视图是一个圆，所以俯视图与其他两个视图不同.点拨：长对正，高平齐，宽相等．2．已知一个几何体的三视图如图所示，分析此几何体的组成为（ ）A ．上面为棱台，下面为棱柱B ．上面为圆台，下面为棱柱C ．上面为圆台，下面为圆柱D．上面为棱台，下面为圆柱答案：C解析：【知识点】组合体的三视图．【解题过程】俯视图为同心圆，该几何体为圆柱，圆台，球．正视图上半部分为等腰梯形决定了它为圆台.3．某四棱锥的三视图如图所示，则该四棱锥的最长棱的长度为（）A.32B.23C.22D.2答案：B.解析：【知识点】四棱锥的三视图还原．【解题过程】几何体是四棱锥，如图红色线为三视图还原后的几何体，最长的棱长为正方体的对角线，22222223l =++=，故选B.点拨：由三视图画出立体图.4．一某几何体的三视图如图所示，该几何体的表面积是___________.答案：92．解析：【知识点】考查三视图的识别，四棱柱等空间几何体的表面积．【解题过程】如图根据三视图还原的实物图为底面是直角梯形的直四棱柱，其表面积为S ＝12×()2＋5×4×2＋4×2＋5×4＋4×4＋5×4＝92.点拨：由三视图画出立体图.5．某三棱锥的三视图如图所示，该三棱锥的表面积是( )A．28＋6 5B．30＋6 5C．56＋12 5D．60＋12 5答案：B.解析：【知识点】三棱锥的三视图的还原．【数学思想】补形切割思想【解题过程】本题考查的三棱锥的三视图与表面积公式．由三视图可知，几何体为一个侧面和底面垂直的三棱锥，如图所示，可知S底面＝12×5×4＝10，S后＝12×5×4＝10，S左＝12×6×25＝65，S右＝12×4×5＝10，所以S表＝10×3＋65＝30＋6 5.点拨：由三视图想象出立体图.长对正，高平齐，宽相等.。
新人教A版必修2高中数学学案教案： 1.2.1空间几何体的三视图1教案
数学 1.2.1空间几何体的三视图1教案新人教A版必修2授课类型：新授课授课时间：第周年月日（星期）一、教学目标1．知识与技能：掌握画三视图的基本技能，丰富学生的空间想象力。
2．过程与方法：通过学生自己的亲身实践，动手作图，体会三视图的作用。
3．情感态度与价值观：提高学生空间想象力，体会三视图的作用。
二、教学重点：画出简单几何体、简单组合体的三视图；难点：识别三视图所表示的空间几何体。
三、学法指导：观察、动手实践、讨论、类比。
四、教学过程第一课时：简单几何体的三视图（一）创设情景，揭开课题展示庐山的风景图——“横看成岭侧看成峰，远近高低各不同”，这说明从不同的角度看同一物体视觉的效果可能不同，要比较真实反映出物体，我们可从多角度观看物体。
（二）讲授新课1、中心投影与平行投影：中心投影：光由一点向外散射形成的投影；平行投影：在一束平行光线照射下形成的投影。
正投影：在平行投影中，投影线正对着投影面。
2、三视图：正视图：光线从几何体的前面向后面正投影，得到的投影图；侧视图：光线从几何体的左面向右面正投影，得到的投影图；俯视图：光线从几何体的上面向下面正投影，得到的投影图。
三视图：几何体的正视图、侧视图和俯视图统称为几何体的三视图。
三视图的画法规则：长对正，高平齐，宽相等。
长对正：正视图与俯视图的长相等，且相互对正；高平齐：正视图与侧视图的高度相等，且相互对齐；宽相等：俯视图与侧视图的宽度相等。
3、画长方体的三视图：正视图、侧视图和俯视图分别是从几何体的正前方、正左方和正上方观察到有几何体的正投影图，它们都是平面图形。
长方体的三视图都是长方形，正视图和侧视图、侧视图和俯视图、俯视图和正视图都各有一条边长相等。
4、画圆柱、圆锥的三视图：5、思考：如图分别是两个几何体的三视图，请说出它们对应几何体的名称。
（1）（2）6、探究：画出底面是正方形，侧面是全等的三角形的棱锥的三视图。
（三）巩固练习课本P15 练习1、2； P20习题1.2 [A组] 2。
推荐-新人教版必修二高中数学1.2空间几何体的三视图教案1
《空间几何体的三视图》教案【课题】空间几何体的三视图【教材】人教版(A版)普通高中课程标准试验教科书——数学必修（2）【教学目标】◆知识与技能（1）了解两种投影方法,中心投影与平行投影.(2) 掌握三视图的画法规则，能画出简单空间几何体的三视图，能由三视图还原成实物图。
◆过程与方法通过直观感知，操作确认，提高学生的空间想象能力、几何直观能力，培养学生的应用意识。
◆情感态度与价值观欣赏空间图形反映的数学美，培养学生大胆创新、勇于探索、互相合作的精神。
【教学重点】画出空间几何体的三视图。
【教学难点】识别三视图所表示的空间几何体。
【教学方法】问题探索和启发引导式相结合【教具准备】多媒体教学设备【教学过程】（一）创设情境，引入新课活动1．（多媒体播放手影表演图片，组织学生欣赏）1．导入：同学们在感受这些形象逼真的图形时，是否思考一下，这些图形是怎样形成的呢？它们形成的原理又是什么呢？这就是我们本节课所要探讨的第一个问题——中心投影和平行投影．【设计意图】引入生活情境，激发学生的学习欲望，自然导入新课，同时又弘扬了中国传统文化，增强文化意识．活动2．多媒体播放演示中心投影和平行投影的相关知识．1．投影的概念①投影：由于光的照射，在不透明物体后面的屏幕上留下这个物体的影子，这种现象叫做投影．其中，光线叫做投影线，屏幕叫做投影面．②中心投影：把光由一点向外散射形成的投影叫做中心投影．③平行投影：把在一束平行光线照射下形成的投影称为平行投影．平行投影分为斜投影与正投影．讲解原则：配以多媒体动画，让学生思考，抽象或概括出相应定义，教师加以修正．【设计意图】通过动画演示投影的形成过程，使学生直观、生动地感悟，使抽象问题具体化，加速学生对概念的理解．2．中心投影和平行投影的区别和用途中心投影的投影线交于一点，形成的投影图能非常逼真地反映原来的物体，主要运用于绘画领域．平行投影的投影线相互平行，形成的投影图则能比较精确地反映原来物体的形状和特征．因此更多应用于工程制图或技术图样．活动3．直观感知形成概念－－三视图①欣赏图片；图片说明从不同的角度看同一物体视觉的效果可能不同，要比较真实反映出物体，我们可从多角度观看物体，这就是本节课我们要探讨的第二个问题--空间几何体的三视图．②欣赏飞机、轿车的三视图图片；【设计意图】引入生活情境激发学生的学习欲望，自然引入新课，同时与其它学科相联系，拓宽学生思维，发展他们联想、类比能力．（二）动手作图掌握技能在初中，我们已经学习了长方体、正方体、圆柱、圆锥、球的三视图（正视图、侧视图、俯视图），下面我们就以长方体为例，结合刚刚学过的投影知识，进一步了解空间几何体的三视图。
人教新课标版数学高一-必修二导学案 空间几何体的三视图
教 具
1、先浏览教材，再逐字逐句仔细审题，认真思考、独立规范作答，不会的先绕过，做好记号。
2、要求小班、重点班学生全部完成，平行班学生完成A、B类问题。
3、A类是自主探究，B类是合作交流。
学习过程
备注
A问题１:什么是投影、投影线、投影面？
投射线可自一点发出，也可是一束与投影面成一定角度的平行线，这样就使投影法分为中心投影和平行投影
三视图的画法规则:、、。
A例２.请您画出圆柱、圆锥、圆台、球的三视图
达标测试
备注
A1、两条相交直线的平行投影是（）
A．两条相交直线B．一条直线
C．两条平行线D．两条相交直线或一条直线
A2、如果一个几何体的正视图与侧视图均为全等的等边三角形，俯视图为一个圆及其圆心，那么这个几何体为（）
A．棱柱B．棱锥C．圆锥D．圆柱
B3、课本15页1.、2、3、4题
小结与作业
课后反思
A问题2:什么是中心投影、平行投影？
物体上某一点与其投影面上的投影点的连线是平行的，则为平行投影，如果聚于一点，则为中心投影．
A问题3.
(1).光线叫做几何体的正视图.
(2).光线叫做几何体侧视图.
(3).光线叫做几何体的俯视图.
几何体的正视图、侧视图和俯视图统称为几何体的三视图。
A例１.根据长方体的模型，请您画出它们的三视图，并观察三种图形之间的关系．
时 间
课 时
课 题
1.2.1空间几何体的三视图
主备人
张梅花
学习目标
知识与技能：（1）掌握画三视图的基本技能;（2）丰富空间想象力
过程与方法：主要通过亲身实践，动手作图，体会三视图的作用
情感态度与价值观：（1）提高空间想象力（2）体会三视图的作用
新人教版必修二高中数学3-示范教案(1-2-2空间几何体的三视图)
1.2 空间几何体的三视图和直观图1.2.1 中心投影与平行投影1.2.2 空间几何体的三视图整体设计教学分析在上一节认识空间几何体结构特征的基础上，本节来学习空间几何体的表示形式，以进一步提高对空间几何体结构特征的认识.主要内容是：画出空间几何体的三视图.比较准确地画出几何图形，是学好立体几何的一个前提.因此，本节内容是立体几何的基础之一，教学中应当给以充分的重视.画三视图是立体几何中的基本技能，同时，通过三视图的学习，可以丰富学生的空间想象力.“视图”是将物体按正投影法向投影面投射时所得到的投影图.光线自物体的前面向后投影所得的投影图称为“正视图”，自左向右投影所得的投影图称为“侧视图”，自上向下投影所得的投影图称为“俯视图”.用这三种视图即可刻画空间物体的几何结构，这种图称之为“三视图”.教科书从复习初中学过的正方体、长方体……的三视图出发，要求学生自己画出球、长方体的三视图；接着，通过“思考”提出了“由三视图想象几何体”的学习任务.进行几何体与其三视图之间的相互转化是高中阶段的新任务，这是提高学生空间想象力的需要，应当作为教学的一个重点.三视图的教学，主要应当通过学生自己的亲身实践，动手作图来完成.因此，教科书主要通过提出问题，引导学生自己动手作图来展示教学内容.教学中，教师可以通过提出问题，让学生在动手实践的过程中学会三视图的作法，体会三视图的作用.对于简单几何体的组合体，在作三视图之前应当提醒学生细心观察，认识了它的基本结构特征后，再动手作图.教材中的“探究”可以作为作业，让学生在课外完成后，再把自己的作品带到课堂上来展示交流.值得注意的问题是三视图的教学，主要应当通过学生自己的亲身实践、动手作图来完成.另外，教学中还可以借助于信息技术向学生多展示一些图片，让学生辨析它们是平行投影下的图形还是中心投影下的图形.三维目标1.掌握平行投影和中心投影，了解空间图形的不同表示形式和相互转化，发展学生的空间想象能力，培养学生转化与化归的数学思想方法.2.能画出简单空间图形（长方体、球、圆柱、圆锥、棱柱等的简易组合）的三视图，并能识别上述三视图表示的立体模型，会用材料（如纸板）制作模型，提高学生识图和画图的能力，培养其探究精神和意识.重点难点教学重点：画出简单组合体的三视图，给出三视图和直观图，还原或想象出原实际图的结构特征.教学难点：识别三视图所表示的几何体.课时安排1课时教学过程导入新课思路1.能否熟练画出上节所学习的几何体？工程师如何制作工程设计图纸？我们常用三视图和直观图表示空间几何体，三视图是观察者从三个不同位置观察同一个几何体而画出的图形；直观图是观察者站在某一点观察几何体而画出的图形.三视图和直观图在工程建设、机械制造以及日常生活中具有重要意义.本节我们将在学习投影知识的基础上，学习空间几何体的三视图.教师指出课题：投影和三视图.思路2.“横看成岭侧成峰”，这说明从不同的角度看同一物体视觉的效果可能不同，要比较真实地反映出物体的结构特征，我们可从多角度观看物体，这堂课我们主要学习空间几何体的三视图.在初中，我们已经学习了正方体、长方体、圆柱、圆锥、球的三视图（正视图、侧视图、俯视图），你能画出空间几何体的三视图吗？教师点出课题：投影和三视图.推进新课新知探究提出问题①如图1所示的五个图片是我国民间艺术皮影戏中的部分片断，请同学们考虑它们是怎样得到的?图1②通过观察和自己的认识,你是怎样来理解投影的含义的?③请同学们观察图2的投影过程，它们的投影过程有什么不同？图2④图2（2）（3）都是平行投影，它们有什么区别？⑤观察图3，与投影面平行的平面图形，分别在平行投影和中心投影下的影子和原图形的形状、大小有什么区别？图3活动：①教师介绍中国的民间艺术皮影戏，学生观察图片.②从投影的形成过程来定义.③从投影方向上来区别这三种投影.④根据投影线与投影面是否垂直来区别.⑤观察图3并归纳总结它们各自的特点.讨论结果：①这种现象我们把它称为是投影.②由于光的照射，在不透明物体后面的屏幕上可以留下这个物体的影子，这种现象叫做投影.其中，我们把光线叫做投影线，把留下物体影子的屏幕叫做投影幕.③图2（1）的投影线交于一点，我们把光由一点向外散射形成的投影称为中心投影；图2（2）和（3）的投影线平行，我们把在一束平行光线照射下形成投影称为平行投影.④图2（2）中，投影线正对着投影面，这种平行投影称为正投影；图2（3）中，投影线不是正对着投影面，这种平行投影称为斜投影.⑤在平行投影下，与投影面平行的平面图形留下的影子和原平面图形是全等的平面图形；在中心投影下，与投影面平行的平面图形留下的影子和原平面图形是相似的平面图形.以后我们用正投影的方法来画出空间几何体的三视图和直观图.知识归纳：投影的分类如图4所示.图4提出问题①在初中，我们已经学习了正方体、长方体、圆柱、圆锥、球的三视图，请你回忆三视图包含哪些部分？②正视图、侧视图和俯视图各是如何得到的？③一般地，怎样排列三视图？④正视图、侧视图和俯视图分别是从几何体的正前方、正左方和正上方观察到的几何体的正投影图，它们都是平面图形.观察长方体的三视图，你能得出同一个几何体的正视图、侧视图和俯视图在形状、大小方面的关系吗？讨论结果：①三视图包含正视图、侧视图和俯视图.②光线从几何体的前面向后面正投影，得到的投影图叫该几何体的正视图（又称主视图）；光线从几何体的左面向右面正投影，得到的投影图叫该几何体的侧视图（又称左视图）；光线从几何体的上面向下面正投影，得到的投影图叫该几何体的俯视图.③三视图的位置关系：一般地，侧视图在正视图的右边；俯视图在正视图的下边.如图5所示.图5④投影规律：（1）正视图反映了物体上下、左右的位置关系，即反映了物体的高度和长度；俯视图反映了物体左右、前后的位置关系，即反映了物体的长度和宽度；侧视图反映了物体上下、前后的位置关系，即反映了物体的高度和宽度.（2）一个几何体的正视图和侧视图高度一样，正视图和俯视图长度一样，侧视图和俯视图宽度一样，即正、俯视图——长对正；主、侧视图——高平齐；俯、侧视图——宽相等.画组合体的三视图时要注意的问题：（1）要确定好主视、侧视、俯视的方向，同一物体三视的方向不同，所画的三视图可能不同.（2）判断简单组合体的三视图是由哪几个基本几何体生成的，注意它们的生成方式，特别是它们的交线位置.（3）若相邻两物体的表面相交，表面的交线是它们的分界线，在三视图中，分界线和可见轮廓线都用实线画出，不可见轮廓线，用虚线画出.（4）要检验画出的三视图是否符合“长对正、高平齐、宽相等”的基本特征，即正、俯视图长对正；正、侧视图高平齐；俯、侧视图宽相等，前后对应.由三视图还原为实物图时要注意的问题：我们由实物图可以画出它的三视图，实际生产中，工人要根据三视图加工零件，需要由三视图还原成实物图，这要求我们能由三视图想象它的空间实物形状，主要通过主、俯、左视图的轮廓线（或补充后的轮廓线）还原成常见的几何体，还原实物图时，要先从三视图中初步判断简单组合体的组成，然后利用轮廓线（特别要注意虚线）逐步作出实物图.应用示例思路1例1 画出圆柱和圆锥的三视图.活动：学生回顾正投影和三视图的画法，教师引导学生自己完成.解：图6（1）是圆柱的三视图，图6（2）是圆锥的三视图.(1) (2)图6点评：本题主要考查简单几何体的三视图和空间想象能力.有关三视图的题目往往依赖于丰富的空间想象能力.要做到边想着几何体的实物图边画着三视图，做到想图（几何体的实物图）和画图（三视图）相结合.变式训练说出下列图7中两个三视图分别表示的几何体.(1) (2)图7答案：图7（1）是正六棱锥；图7（2）是两个相同的圆台组成的组合体.例2 试画出图8所示的矿泉水瓶的三视图.活动：引导学生认识这种容器的结构特征.矿泉水瓶是我们熟悉的一种容器，这种容器是简单的组合体，其主要结构特征是从上往下分别是圆柱、圆台和圆柱.图8 图9解：三视图如图9所示.点评：本题主要考查简单组合体的三视图.对于简单空间几何体的组合体，一定要认真观察，先认识它的基本结构，然后再画它的三视图.变式训练画出图10所示的几何体的三视图.图10 图11答案：三视图如图11所示.思路2例1 （2007安徽淮南高三第一次模拟，文16）如图12甲所示，在正方体ABCD—A1B1C1D1中，E、F分别是AA1、C1D1的中点，G是正方形BCC1B1的中心，则四边形AGFE在该正。
高中数学必修二《空间几何体的三视图》优秀教学设计
《空间几何体的三视图》的教学设计教材：人教A 版?普通高中课程标准实验教科书?数学?必修2一、教学内容与内容解析本节是人教A 版普通高中课程标准实验教科书数学必修2 的内容。
前面我们认识了柱体、锥体、台体、球体以及简单的组合体，如何将这些空间几何体画在纸上，并体现立体感呢？我们常用三视图表示空间几何体。
三视图是观察者从三个不同位置观察同一个几何体，画出的平面图形。
三视图在现实生活中有着广泛的应用，同时是培养空间观念的基本素材，因此视图知识进入了高中数学课程．由于教材编写比较简明，针对文科学生特点，因此，在设计时，补充了视图的一些初步知识，便于学生的学习。
二、教学目标与目标解析1、理解并掌握三视图的投影规律，掌握画简单空间几何体的三视图的方法，能画出一些空间几何体的三视图。
2、通过视图的学习，培养学生的空间想象能力和动手操作能力。
三.教学问题诊断分析画空间几何体的三视图是学习立体几何的基本任务之一，也是学好立体几何的基本功，对空间能力的培养有很大帮助．如何画好空间几何体的视图呢？首先要明确视图的一些概念，掌握正投影的规律：掌握三视图的画法规则等，以及画图中的与视线垂直的最宽投影面的确定等注意事项。
画好视图，还要亲自动手画图，不必画很多，但一定要规范，用心体会方法．同时，要适当进行由三视图所表示的立体模型的识别训练，逐步培养空间观念。
四.教学支持条件分析采用模型和多媒体手段向学生直观的展示，使学生能建立初步的空间感，为学习立体几何奠定坚实的基础。
五、教学重点、教学难点分析：重点是画空间几何体的三视图，难点是规范地绘制简单的三视图。
六.教学过程设计（五）动手实践、加深理解师：通过上面的学习，三视图对于认识空间几何体有何作用？你有何体会？生：发表看法。
1.由简单到复杂，逐步加深学生对知识的理解；2.物-->形，培养空间想象能力•（六）疑问交流学生就本节内容中存在的疑冋和老师进行互动交流。
（七）归纳小结1、三视图的特点；2、三视图的画法；3、物Ji形，培养空间想象能力。
