数显游标卡尺操作规程

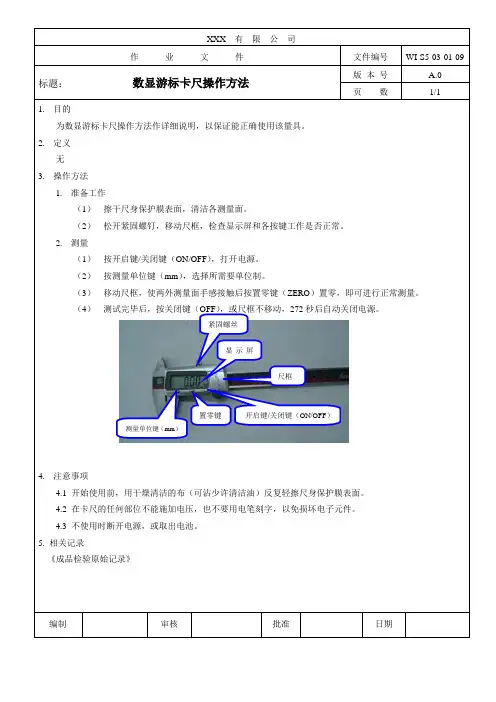

数显游标卡尺操作方法

XXX 有限公司
作业文件文件编号
WI-S5-03-01-09 标题：数显游标卡尺操作方法
版本号
A.0 页数 1/1 1. 目的
为数显游标卡尺操作方法作详细说明，以保证能正确使用该量具。

2. 定义
无
3. 操作方法
1. 准备工作
（1）擦干尺身保护膜表面，清洁各测量面。

（2）松开紧固螺钉，移动尺框，检查显示屏和各按键工作是否正常。

2. 测量
（1）按开启键/关闭键（ON/OFF ），打开电源。

（2）按测量单位键（mm ），选择所需要单位制。

（3）移动尺框，使两外测量面手感接触后按置零键（ZERO ）置零，即可进行正常测量。

（4）测试完毕后，按关闭键（OFF ），或尺框不移动，272秒后自动关闭电源。

4. 注意事项
4.1 开始使用前，用干燥清洁的布（可沾少许清洁油）反复轻擦尺身保护膜表面。

4.2 在卡尺的任何部位不能施加电压，也不要用电笔刻字，以免损坏电子元件。

4.3 不使用时断开电源，或取出电池。

5. 相关记录
《成品检验原始记录》
编制审核批准日期紧固螺丝测量单位键（mm ）显示屏开启键/关闭键（ON/OFF ）
置零键尺框。

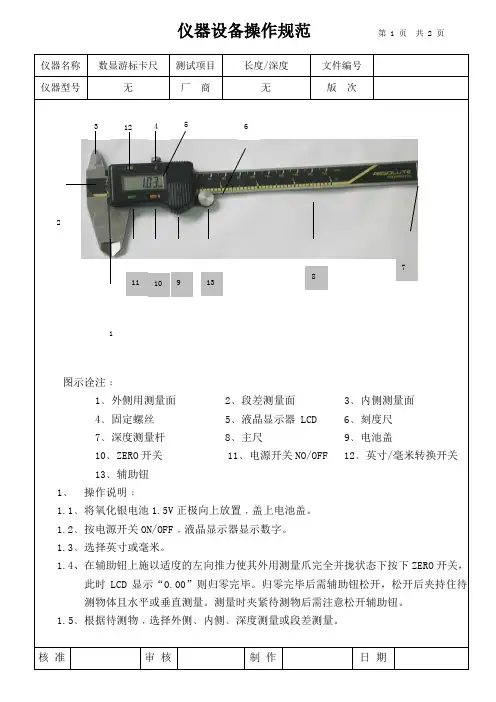

数显游标卡尺设备操作规范

仪器设备操作规范第 1 页共 2 页
仪器名称数显游标卡尺
测试项目长度/深度
文件编号仪器型号
无
厂商
无
版次
图示诠注﹕
1﹑外侧用测量面 2﹑段差测量面 3﹑内侧测量面 4﹑固定螺丝 5﹑液晶显示器 LCD 6﹑刻度尺 7﹑深度测量杆 8﹑主尺 9﹑电池盖
10﹑ZERO 开关 11﹑电源开关NO/OFF 12﹑英寸/毫米转换开关 13﹑辅助钮 1﹑ 操作说明﹕
1.1﹑将氧化银电池1.5V 正极向上放置﹐盖上电池盖。

1.2﹑按电源开关ON/OFF ﹐液晶显示器显示数字。

1.3﹑选择英寸或毫米。

1.4、在辅助钮上施以适度的左向推力使其外用测量爪完全并拢状态下按下ZERO 开关，
此时LCD 显示“0.00”则归零完毕。

归零完毕后需辅助钮松开，松开后夹持住待测物体且水平或垂直测量。

测量时夹紧待测物后需注意松开辅助钮。

1.5﹑根据待测物﹐选择外侧﹑内侧﹑深度测量或段差测量。

核准
审核
制作
日期
12 13
11
10
9
8
7
6
5
4
3 2
1
仪器设备操作规范
第 2 页共 2 页。

数显游标卡尺使用规程20160304

一、目的为规范车间数显卡尺操作方法、及对卡尺的日常保养，特制定本规程。

二、范围本规程适用于高要求的产品尺寸的检测、检验、分析。

三、职责质量部负责卡尺的日常保养和维护。

四、作业步骤1、取工具：从检验台拿过工具盒并取出数显卡尺（检查卡尺表面是否污损或有液体残留，若正常则进入下部操作；若异常则直接报告上级）。

3、移动工具：旋动调节钮调节至尺身顺畅移动；用右手抓取臂，大拇指抵在尺身上（如图）。

4、测前归零：按下电源键，显示屏上会出现数值；向上推紧卡尺使测距为零，此时按下归零键，屏幕显示为0.00。

测量前确认数值单位为mm 。

若不是，则按单位键进行切换。

单位切换键电源键未归零归零键调节钮4、底径口径：左手固定住待测物，右手移动卡尺，直至内爪与待测物三面刚好相切为止并读数（测量时不可用力挤压及不得测量中封处,“十字”对测两次取平均值）。

三面刚好相切5、底深：待测物倒置于水平测量台上，以尺端平行接触到杯底，尺条慢慢移动直至接触到杯底并读数（随机测量三个点取平均值）。

6、内径：左手固定待测物，用卡尺外爪伸入杯内慢慢向外移动直至接触杯内沿并读数。

外爪不能测量Ф10mm以内的内孔（“十字”对测两次取平均值）。

7、测量完成后将卡尺合拢关闭电源回置工具盒内，并将工具盒放回规定位置方便下次取用。

关闭电源，使界面无显示五、注意事项1不能将卡尺当作其它工具使用，如当锒头敲击工件，将卡尺的量爪当划线工具等。

2发现卡尺有故障或示值不准确，及时报告，由管理部人员处理。

3电子数显卡尺应避免水等液体物质渗入尺框内，以免损坏电子元件。

数显游标卡尺使用方法及注意事项

数显游标卡尺使用方法及注意事项游标卡尺标准化操作规程1.目的：规范ABS（数显）游标卡尺的使用操作2.范围：适用于ABS（数显）游标卡尺3.责任：生产人员4.内容4.1 安装电池和ORIGIN（原点）设定：装好电池后，会显示闪烁的“----”标志。

将外量爪置于闭合的状态下，持续按ORIGIN开关1秒以上。

会显示“0.00”或“0.000”（inch模式）的数字，表示ORIGIN（原点）的设定完成。

4.2 相对测量（INC）与绝对测量（ABS）4.2.1进行绝对值测量时：打开卡尺到置零的位置，短按ZERO/ABS开关（不满一秒）。

进行显示值的零点设置，会显示“INC”。

此后可以以此为零点开始测量。

4.2.2 进行绝对值测量时：打开开关电源时，卡尺总是处于绝对测量状态，显示绝对值。

如果未显示“INC”可以按原有的状态进行测量。

如果显示屏的左上部显示“INC”请按ZERO/ABS开关2秒以上。

“INC”显示消失。

此后可以从绝对原点进行测量。

4.3 切换in/mm：每按in/mm开关一次，英制显示（inch）与公制显示（mm）可以互相切换。

4.4 最小位数出现“E”：尺面太脏，本仪器无法计数等情况下会发生此错误。

请将尺盖表面擦拭干净。

4.5 注意事项4.5.1 装好电池后，请务必进行ORIGIN（原点）设定4.5.2 装好电池后，会显示闪烁的“----”标志，如这些标志不闪烁，请重新安装电池4.5.3 安装电池时，请注意以免损坏电池端子。

4.5.4 装好电池时，在按下ORIGIN开关到确定原点值得期间内，请不要滑动尺框。

否则，有可能造成错误计算。

数显游标卡尺操作规程

文件类型三级文件数显游标卡尺操作规程生效日期页数 2 / 3 状态1．目的确保所有操作人员能够正确使用与保养数显游标卡尺。

2．范围适用于本公司品控员和指定现场操作人员使用。

3．职责由操作人员负责保证各项操作符合标准，由品控设备及仪器兼职人员保养。

4. 内容 4.1环境：4.1.1室温控制在15-30℃之间，相对湿度控制在45%-80%之间。

4.1.2严禁强光照射电子显示器，防止液晶老化。

4.2职业健康安全4.2.1操作者接受过必要的职业健康及安全培训，熟知相关安全操作和防护知识。

4.2.2穿戴劳动防护用品，如下图：劳保鞋工作服工作帽洁净手套4.3设备基本构造4.4设备使用前后检查4.4.1设备是否表面是否清洁；使用前应用洁净抹布清除尘埃。

4.4.2测量完毕，整理相关记录，并及时清理现场。

关闭电源，将卡尺收放于盒内。

4.5操作流程内径测量爪深度尺操作界面外径测量爪文件类型三级文件数显游标卡尺操作规程生效日期页数3 / 3 状态步骤操作示意图操作说明注意事项1按“ON（ZERO）”打开数字显示屏。

按“inch/mm”按钮，公制或英制交替显示，选择所需单位制。

显示器应清晰、完整，无黑斑和闪跳现象；各按钮功能可靠，工作稳定。

2 推动尺框，使两量爪测量面合拢接触，按“ON（ZERO）”按钮清零，此时显示器为“00:00”。

首先用软布将量卡擦干净3移动两量爪之间的距离约大于被测产品，缓慢移动，合拢两个外侧量爪，与被测产品表面轻轻接触，量爪测量面与被测量面接触贴合后，即可读数。

等待数值稳定后读数4按下off键关机。

4.6维护保养:序号维保内容周期责任人1 测量完毕清洁量爪测量面，擦净上油，放到卡尺盒内，注意不要锈蚀和弄脏每次使用后操作者2 显示屏的数字不断闪动或数字不稳定，说明电源不足，应及时更换电池需要时操作者3 自校每次使用前操作者4 定期送检每年品质主管5.相关文件无6.相关记录卡尺点检记录表。

数显游标卡尺操作指导书

设备型号编制/日期
设备编号审核/日期
文件编号批准/日期
设备名称数显游标卡尺第1版
第0次修改
操作步骤：
一、数显卡尺结构介绍
注：上图所示数显游标卡尺显示值以毫米为单位，分辨率为。

二、使用前准备
1.根据被测工件尺寸大小和精度要求，取用合适的游标卡尺，并用擦拭纸将游标卡尺的量爪擦拭干净；
2.按下游标卡尺电源开关键，将游标框推至零位，确定显示屏示值是否为零，如果不是，需按下调零键重置为零；
3.松开紧固螺钉，推动游标框，感觉要灵活，不能阻滞，也不能松动。

三、使用卡尺测量
1.测量种类
根据被测工件尺寸种类不同，可以将游标卡尺的测量尺寸种类分为：外尺寸、内尺寸和深度尺寸。

2.测量过程
a.外尺寸的测量：
测量外尺寸时，推动游标框使量爪间距略大于被测工件尺寸，使用固定量爪与工件贴合，再推动游标框让活动量爪与工件贴合，稍微游动一下活动量爪，找出最小尺寸，如下图所示。

b.内尺寸的测量：
与外尺寸的测量相近，测量内尺寸时，推动游标框使量爪间距略小于被测工件尺寸，将量爪沿着孔的中心线方向伸入孔内，使固定量爪与孔壁贴合，再推动游标框让活动量爪与孔壁贴合，稍微游动一下活动量爪，找出最大尺寸，如下图所示。

c.深度尺寸测量：
测量深度尺寸时，先将卡尺端面与被测工件顶端平面紧密贴合，再推动游标框伸出深度尺，这个过程中保持深度尺与顶端平面垂直，待深度尺接触底面，记下读数，如下图所示。

3.注意事项
a.使用游标卡尺测量时，推动游标框的力不能过大，也不能太小，能够让工件卡
尺的测量部充分接触即可；。

数显游标卡尺操作指导书

第0次修改操作步骤：一、数显卡尺结构介绍注：上图所示数显游标卡尺显示值以毫米为单位，分辨率为0.01mm。

二、使用前准备1.根据被测工件尺寸大小和精度要求，取用合适的游标卡尺，并用擦拭纸将游标卡尺的量爪擦拭干净；2.按下游标卡尺电源开关键，将游标框推至零位，确定显示屏示值是否为零，如果不是，需按下调零键重置为零；3.松开紧固螺钉，推动游标框，感觉要灵活，不能阻滞，也不能松动。

三、使用卡尺测量1.测量种类根据被测工件尺寸种类不同，可以将游标卡尺的测量尺寸种类分为：外尺寸、内尺寸和深度尺寸。

2.测量过程a.外尺寸的测量：测量外尺寸时，推动游标框使量爪间距略大于被测工件尺寸，使用固定量爪与工件贴合，再推动游标框让活动量爪与工件贴合，稍微游动一下活动量爪，找出最小尺寸，如下图所示。

b.内尺寸的测量：与外尺寸的测量相近，测量内尺寸时，推动游标框使量爪间距略小于被测工件尺寸，将量爪沿着孔的中心线方向伸入孔内，使固定量爪与孔壁贴合，再推动游标框让活动量爪与孔壁贴合，稍微游动一下活动量爪，找出最大尺寸，如下图所示。

c.深度尺寸测量：测量深度尺寸时，先将卡尺端面与被测工件顶端平面紧密贴合，再推动游标框伸出深度尺，这个过程中保持深度尺与顶端平面垂直，待深度尺接触底面，记下读数，如下图所示。

3.注意事项a.使用游标卡尺测量时，推动游标框的力不能过大，也不能太小，能够让工件卡尺的测量部充分接触即可；b.测量外尺寸时，尽量使用量爪的中间部分，避免爪尖部位的磨损，延长卡尺使用寿命；c.实际测量时，同一尺寸应多测几遍，取其平均值以减小测量过程中的偶然误差。

四、使用后维护1.测量完毕，应将游标框推至零位，关闭电源，放入盒内；2.游标卡尺属比较精密的测量工具，平时使用过程中，要轻拿轻放，不得碰撞或跌落地下；3.使用时不要用来测量粗糙的物体，以免损坏量爪，不用时应置于干燥的地方防止生锈，长期不用，应擦上黄油或机油；4.游标卡尺液晶屏显示暗淡时，需要及时更换电池。

数显游标卡尺操作规程

数显游标卡尺操作规程
《数显游标卡尺操作规程》
一、安装
1. 将数显游标卡尺放置在平稳的工作台上，确保没有任何杂物阻碍其正常使用。

2. 插入合适的电池，确保电池极性正确。

3. 检查数显游标卡尺的显示屏是否亮起，确认电池已经正常安装。

二、使用
1. 用手轻轻打开数显游标卡尺的测量夹头，将测量物件放置在夹头之间。

2. 轻轻旋转测量部分，使之与测量物件接触。

3. 确保测量物件在夹头之间没有松动，避免对测量结果造成影响。

4. 读取显示屏上的数值，这个数值就是测量物件的尺寸。

三、注意事项
1. 使用前请检查数显游标卡尺的外观是否完好，若有损坏应立即维修或更换。

2. 使用时应轻手轻脚，避免碰撞或摔落导致设备损坏。

3. 定期清洁数显游标卡尺的测量部分，避免因灰尘或杂物影响测量结果。

4. 使用完毕后应关掉数显游标卡尺的电源，避免电池耗尽。

四、停用与维护
1. 若数显游标卡尺需要停用，应将电池取出，存放在阴凉干燥处。

2. 定期对数显游标卡尺进行维护保养，确保其灵敏度和准确度。

3. 避免在高温或潮湿环境下使用数显游标卡尺，避免设备受损。

通过以上操作规程，我们可以正确、有效地操作数显游标卡尺，保证测量的准确性和仪器的长期使用。

数显游标卡尺使用作业指导书

XX XX PRECISE MOULD Co., LTDXX XX 精密模具有限公司PROCEDURE DOCUMENT程序文件文件名称：游标卡尺作业指导书文件编号：WI-QA-007 版本号: A0 编制：日期：审核：日期：批准：日期：发布：日期：会签：1.目的为规范游标卡尺操作/保养作业,便于操作人员正确迅速方便地使用该量具,减少测量误差。

2.范围使用于本厂游标卡尺之操作 3 具体内容数显卡尺各部件的名称与作用： 1 122221内爪（测量内尺寸）; 2外爪（测量外尺寸）; 3高度差测定面（测量有台阶状的尺寸）; 4深度尺（测量深度尺寸）; 5滑尺（沿主尺滑动的装置）; 6 主尺（读取所测值的整数部份）; 7.滑尺固定螺钉（固定滑尺）; 8. LCD 显示窗（直接在LCD 窗口读取所测值）;9. 电池盖（保护电池，防止漏电）; 10. ON/OFF （开关键）1234689131051112711. ORIGIN(原点)设定：装上电池/打开电源后，在外测量面闭合的状态下，请按ORIGIN键，此时显示时ORIGIN（原点）已被设定好。

INCH （公英制转换）ABS (清零/绝对值测定).数显卡尺的操作步骤：使用卡尺前，先用干净的小纸片或碎布对测量面进行清洁。

使用时将量测面合起来，当外爪靠拢时按“ZERO”归零。

尽量将被测物体夹在靠近主尺的根部，使整个测定面紧挨着被测物体；测定内侧时,求其最大测定值，测定槽宽时,求其最小测定值，测定深度时,对着测定面将测深尺设为直角，测高度差时测定面要紧挨着被测物体。

.卡尺的保养注意事：多次多点测量时,应定时对“零”位确认。

每天使用后,用渗有防锈油的无尘布清洁卡尺各部位。

注：特别是测量面要加适量的防锈油。

保管时两卡爪要保留1mm的间距,防止热胀冷缩对测量爪的损伤。

数显卡尺LCD显示屏上出现字母“B”时，则表示电池的电压不足，需要更换电池，数显卡尺三个月以上不使用时,应从卡尺内取出电池并妥善保管。

数显游标卡尺使用说明

用
右
手
握
住
按
8
11
，
（
大
in
拇
/m
指
m
向
）
左
键
滑
，
动
将
13
显
（
示
拇
屏
指
右
滚
上
轮
角
）
调
，
至
使
mm
1
合
拢
。
8
13
向左滑动
向左滑动
1
11
12 长按2秒
长按12 （ORIGIN）键2 秒，显示屏自动归零，显示0.00
4 、测量工件宽度
卡
尺
校
零
后
向
右
滑
动
将
13
工
，
件
使
放
1
置
的
于
开
1
口
之
略
向右滑动
1
读数：显示屏的数值即为所测工
件外径
1
向左滑动 13 ，直至 1 夹紧工件两端
13
向左滑动
1
8 、注意事项
1 、外量爪
2 、阶差测量面
3 、内量爪
4 、紧固螺钉
5 、液晶显示屏
6 、尺盖
7 、深度杆
11 、 in /m m 开关（英寸 / 毫米切换开关） 14、模组部
10
8
9
、
、
、
电
尺
尺
池
身

数显游标卡尺操作规范

数显游标卡尺操作规范（ISO9001-2015）1.0目的规范本公司数显游标卡尺的操作要求、操作不当所引起的测量误差及对量具的损坏。

2.0 范围适用本公司所有数显游标卡尺。

3.0作业内容3.1 封面3.2 操作前准备3.2.1、将卡尺擦拭干净，并看看卡尺有无损坏（尤其是卡爪部分）。

3.2.2、校验卡尺：用量块进行校验，误差≤0.05。

3.3 简单操作Operation steps.3.3.1、按下游标卡尺电源开关（ON/OF ），开启游标卡尺。

内量爪调节螺母外量爪尺身深度测试杆3.3.2、当相对两卡爪间处于无间隙度状态时，按游标卡尺回零开关（ZERO/ABS）,将游标卡尺归零，数显区显示为“0.0000”3.3.3、按in/mm按键，可完成测量单位英尺→毫米间的转换。

3.3.4、外量爪用来量测材料的外围尺寸，数显区显示的数值即为量测的数值。

注：测量时，一端贴平产品的一端，用手轻轻推动卡尺，身部，使之与产品的另一端相接触，读数。

（不要用很大力卡住产品，以免影响测量结果，造成对产品的损坏）3.3.5、内量爪一般是用来量测凹槽的长，宽等尺寸。

3.3.6、测量深度电源开关调节螺母，可调节尺身移动时的松紧程度注意：一定要与底面保持垂直4.0 注意事项4.1 对卡尺要轻拿轻放，以免对量具造成损坏，影响测量精度。

4.2 每次测量以前一定要对卡尺进行校验。

4.3 测量过程中，对同一尺寸要进行不同位置的多次测量。

4.4 测量时一定要保持工件与卡尺的正接触，否则会出现测量误差。

4.5 测量结束，要关闭电源键。

数显卡尺操作规程

数字显示卡尺操作规程
一、目的
为规范数显卡尺的操作、保证质检员正确使用数显卡尺，确保其测量数据的准确性和一致性。

二、适用范围
用来测量长度、外径、内径、高度（深度）、台阶高度等尺寸。

三、操作程序
1、操作前必须认真阅读《数显式游标卡尺使用说明》。

2、松开卡尺的紧固螺钉，拉开卡尺，用干净的白纸或布条把卡尺测
量面及表面擦拭干净。

3、用手指轻轻推动尺框，使其沿尺子来回移动，手感平稳，不应
有阻滞或松动
4、各个按键要灵活、卡尺框在任意位置时液晶屏显示数值要稳定，清
楚，无闪烁。

5、每次使用前先将测量面擦干净。

按“on/off”键开机，确认显示
屏显示为“0”。

如不为零，则按下“origin”（归零键），使液晶显示屏清零。

6、反复推拉3-5次，每次推紧量爪后显示屏均显示“0”。

7、用50mm的量块对数显卡尺进行校验。

卡尺的测量值应该在50±
0.02mm之间。

量块取用时必须带上手套，且轻拿轻放。

8、根据图纸的技术要求进行测量，读得的数据认真、如实填写在相
关记录表单中。

四、使用注意事项
1、测量产品时,卡尺的测量面不可倾斜，用力要均匀。

2、卡尺的液晶显示处不可碰油、碰水。

3、使用时,必须轻拿轻放,不可掉到地上。

4、使用后及时关闭电源，并擦拭干净，放入专用盒内，置于干燥处。

5、卡尺使用后要定期进行消磁。

6、计量器具检验专用不许外用、外借。

游标卡尺的操作规程

2、在测量工件之前应把工件和量爪的两内侧面擦拭干净，不应有油渍、灰尘。先对零后测量。
3、用手指轻轻推动游标，使其沿尺子来回移动，手感平稳，不应有阻滞或松动。
4、将被测工件放入游标卡尺量爪的两侧面内，推压副尺框（约30~50g的力）。读取游标上的主尺（刻线间距为1mm）与副尺（刻线间距为0.98mm）上的刻度。
游标卡尺的操作规程游标卡尺操作规程数显游标卡尺操作规程数显卡尺操作规程游标卡尺游标卡尺哪个牌子好游标卡尺的读数方法游标卡尺的使用方法游标卡尺的读数游标卡尺的精度
游标卡尺卡尺。
二、操作：
1、每天使用之前，先要检查游标卡尺的零刻度是否对齐，刻度是否清晰可见。数显卡尺显示度数稳定，无闪烁，可在任意点至零，快速移动尺框回零正确。
a)普通游标；在主尺上度出副尺零线以左的刻度，该刻度为整数部分。在副尺上一定有一条刻度与主尺刻度对齐该刻度就是度数的小数部分。
b)带表卡尺；表内显示的度数就是该测量数据的小数部分。整数部分同上。
c)数显卡尺可以直接从屏幕上读取数值。
d)测量内孔用“内测量抓”度数方法同上。
e)测量工件深度时，将卡尺尾部插入零件内部，旋紧紧固旋钮，然后读出刻度值。
2、测量工件时，卡脚测量面必须与工件的表面平行或垂直，不得歪斜。且用力不能过大，以免卡脚变形或磨损，影响测量精度。
3、读数时，视线要垂直于尺面，否则测量值不准确。
4、测量内径尺寸时，应轻轻摆动，以便找出最大值。
5、游标卡尺用完后，仔细擦净，抹上防护油，平放在合内。以防生锈或弯曲。
编制
日期
校对
日期
标准化
日期
批准
日期
版次
实施日期
5、工件较大时应放在V型铁或平板上测量；
三、校准和鉴定

数显游标卡尺日常点检操作规程

批准审核制定12345689版本号日期记入A/013·清洁状态对测定有影响的场合，进行清扫或用软布对其表面进行擦拭。

确认内外爪有无残缺、弯曲等异常等现象确认数字显示是否正常作业顺序日常点检不合格的处理·作业上的注意确认深度尺功能是否完好·确认有破损时，向上司报告，连络品质部门作出处理。

·确认深度尺变形或异常时，应向上司报告，连络品质部门作出处理。

【日常点检】——使用时进行·若不能为"00.00"，应向上司报告，连络品质部门作出处理。

计量器具名称数显游标卡尺文件编号确认左右是否平滑移动两爪之间无间隙时，是否显示为00.00·若动作不顺畅,影响使用,联络品质部门作出处理。

确认本计量器具的合格标识及有效期限·若无合格标识或已过有效期限，应向上司报告，联络品质部门作出处理。

缩略图及作业要点计量器具日常点检操作规程四·段差测量11右手执尺,左手执被测物,将被测物与卡尺顶端紧密贴合,拉动尺身至测量处内容制定作成·改订履历【注意事项】三·深度测量10右手执尺,左手执被测物,移动尺框,使深度尺顶端与被测物紧密贴合·测量时,翻转尺身使背面与眼睛垂直;读数时,使显示器与眼睛垂直,并保持尺框不动.·测量时,翻转尺身使背面与眼睛垂直;读数时,使显示器与眼睛垂直,并保持尺框不动.【作业】——测量尺寸·根据被测产品尺寸大小和精度要求，取用合适的游标卡尺；12·使用游标卡尺测量时，推动游标框的力不能过大，也不能太小，能够让产品与卡尺的测量部充分接触即可；·目视时尺身与眼睛保持垂直右手执尺,左手执被测物,将刀口外量爪中间部位贴合被测物右手执尺,左手执被测物,将刀口内量爪紧密贴合被测物两端·目视时尺身与眼睛保持垂直一·内径测量二·外径测量缩略图作业日常点检刀口外量爪刀口内量爪锁紧装置显示电池部驱动轮深度尺内径测量外径测量深度测量段差测量３．显示屏４．左右平滑移动２．爪的残缺、弯曲１．有效期限标签５．两爪之间的间隙6．深度尺完好性主尺。

数显卡尺使用操作指导书

1.0目的：规范GCTS 内部使用2.0适用范用来测外径、内径3.0定义：3.1、3.2、1、尺身；27、毫米、4.0使用操4.1，测量前4.1.1,拉开卡尺，4.1.2,推紧卡尺，4.1.3,如不为零，4.1.4,反复推拉3-ISSUE DATE:2014-09-24REV. NO.: 0PAGE:1 of 5数显游标卡尺使用操作规范Document & Record ControlDOCUMENT NO.:GCTS-WI-QC00021110987654321图14.2，测外径将待测件置于外径正确操作方法错误操作方法图4图3图2图54.3，测内径将内径量爪置于待测件内侧面之间，轻轻拉紧量爪，使量爪刚好抓住待测件量内侧面。

（如图6）图6正确操作方法错误操作方法4.4，测高度、深度将深度臂伸进待测部位底端，轻轻下压尺身，使尺身末端紧贴待测部位顶端。

（如图7）注意！：深度杆必须与尺身平直并紧贴待测部位！正确操作方法错误操作方法图7测定完成后，直接读取数字显示屏上的数据，即为测量数据。

单位是：mm 4.6记录：将读得的数据认真、如实填写在相关记录表单的相应栏目中即可。

5.0使用注意事项：6.0参考:7.0拷贝:9.0Z:\DocumentControl\WorkInstructions\GCTS-WI-QC授权电子版拷贝存放位置:9.1文档存放于下面的位置使用卡尺测量零件尺寸时，必须注意以下几点：1.测量前应把卡尺擦干净,检查卡尺的两个测量面和测量刃口是否平直无损,把上、下两个量爪紧密贴合时,应无明显的间隙;2.移动尺框时,活动要自如,不应有过松或过紧,更不能有晃动现象;3.测量产品时,卡尺的测量面不可轻斜;4.测量时,用力要均匀,产品保持要掉不掉的状态；5.卡尺的液晶显示处不可碰油、碰水；6.测量零件时,零件上不能有异物,并在常温下测量；7.使用时,必须轻拿轻放,不可掉到地上。

1.数显游标卡操作规程

数显卡尺操作规程1.数显游标卡尺介绍数显游标卡尺是一种准确测量工件长度、直径、内径、深度内部、外部距离的精密测量仪器。

由外测量爪、内测量爪、电源开关、归零按钮、公/英制按钮、绝对原点按钮、紧固螺钉、液晶显示屏、深度尺组成。

图1 数显游标卡尺2.数显游标卡尺的操作要领（1）左手大拇指轻轻按住“ON”键，开启数显电子游标卡尺电源；（2）松开紧固螺丝右手轻轻用力移动尺框，检查显示屏和各按键工作是否正常；（3）移动尺框左手大拇指轻轻按住“ZERO”键使显示数值归位零位，即可进行正常测量；（4）用左手将被测量工件的一边紧贴卡尺前外测量面；（5）用右手大拇指轻轻将卡尺后外测量面推入被测量工件的另一边并紧贴；（6）读取显示屏上的显示数值；（7）用右手大拇指轻轻用力将卡尺推开一段距离；（8）用左手将已测量完毕并取得数值的工件取下并放回原处；（9）将电子数显卡尺轻轻合上并按住“ZERO”键清零。

（10）用左手大拇指轻轻按住“OFF”键，关闭电子数显卡尺电源；（11）将电子数显卡尺轻轻放入包装盒内，并合上盖子。

3.注意事项（1）测量时，被测量工件不允许带有脏污、油渍、水等物质；以免影卡尺使用寿命；（2）使用过程中要轻拿轻放，严禁将卡尺随意乱扔在机器上、地上；以免影响卡尺使用性能；（3）使用前，用干燥清洁的布（可沾少许清洁油）反复轻擦尺身保护膜表面；（4）不使用时断开电源；不能断开电源的可取出电池；（5）当出现数字不显或闪烁显示故障现象，原因可能是电池电压低，排除方法是更换新电池；（6）当出现不显示故障现象时，原因可能是电池接触不良；排除方法更是换新电池或清洁电池夹；（7）当出现显示屏数字锁死，原因可能是电路偶然故障；排除方法是取下电池1分钟后重。

数显式游标卡尺操作规程

数显式游标卡尺操作规程数显式游标卡尺是一种用于测量线外径、内径和深度的精密测量工具。

下面是数显式游标卡尺的操作规程：1. 开机准备：1.1 检查电池电量，确保电池充足或接好电源线。

1.2 检查数显式游标卡尺的显示屏是否正常，确保没有损坏或故障。

1.3 清理数显式游标卡尺的测量面和指针，确保无灰尘或污垢。

2. 测量外径：2.1 打开数显式游标卡尺，等待显示屏显示“0.00”。

2.2 将待测物品放入数显式游标卡尺的测量面之间。

2.3 轻轻旋转滚轮，使数显式游标卡尺的指针与外径接触并测量。

2.4 读取显示屏上的数值，得到测量外径的结果。

3. 测量内径：3.1 打开数显式游标卡尺，等待显示屏显示“0.00”。

3.2 使用外径刺，轻轻地插入待测物品的内径中。

3.3 观察数显式游标卡尺的指针，确保与内径的接触。

3.4 读取显示屏上的数值，得到测量内径的结果。

4. 测量深度：4.1 打开数显式游标卡尺，等待显示屏显示“0.00”。

4.2 将数显式游标卡尺的底部与待测物品表面对齐。

4.3 轻轻旋转滚轮，使数显式游标卡尺的指针与深度接触。

4.4 读取显示屏上的数值，得到测量深度的结果。

5. 进行多次测量：5.1 如果需要进行多次测量，确保每次测量前将数显式游标卡尺清零。

5.2 每次测量后，将数显式游标卡尺恢复至初始状态，确保准确性和可靠性。

6. 注意事项：6.1 在使用数显式游标卡尺时，要保持手部干燥，避免滑动和摩擦。

6.2 避免将数显式游标卡尺放在高温、潮湿或有腐蚀性的环境中。

6.3 当不使用数显式游标卡尺时，应将其存放在干燥、整洁的地方，避免损坏。

6.4 定期检查数显式游标卡尺的准确性，如发现问题及时维修或更换。

总结：数显式游标卡尺的操作规程主要包括开机准备、测量外径、测量内径、测量深度、多次测量和注意事项。

正确使用数显式游标卡尺可以保证测量的准确性和可靠性。

在实际操作中，要注意保持手部干燥，避免放在高温、潮湿或有腐蚀性的环境中，定期检查并维修卡尺的准确性。

数显游标卡尺的使用规范

数显卡尺的结构型式
此卡尺的测定范围:0-150mm
卡尺的最小表示量：0.01mm 归零匸屮
清诜，清洸左后看K尺是
归零否归9
校验匸牛
长度测葷方法:
精品文档
校止k尺卜总爪是沓右辔献时
' 用标淮棒或标准枝正块毬行
校正，如与标旌值有偏差，
测量时，则对卡尺进行相对
应的加
减
厂_ 、
枝乍卡尺上鼠爪是否有膺损时"
用标秦环规进行校正，如耳标
准值有偏差*枫轼时.WI对卡
尺诳厅柯对鹿蘭加减
祈准环城
F确桃作方
法
止确操作方
法
错课操作方
法
错误探忻方
法
外径测量方法, 精品文档
内径的测量方法:
【匸确操作方注错误躱作方袪
需误操作方
法
：
品文档
卄确操柞方霍谟操作方
V
使用卡尺测量零件尺寸时，必须注意以卜几点t 「测量前应把卡尺擦干净，检查卡尺的两个测量面和测量刃口是否平直无损，把上、下两个帯爪紧密贴合时，应无明显的间隙； 2移动尺框时，活动要自如，不应有过松或过紧,更不能有晃动现線；
3 •测星产甜时，代尺的测量面不可轻斜；
4 •测暈时，用力要均匀，产品保持要控不璋的状
态；
5•卡尺的液晶显示处不可碰油、碰水； 6 •测就零件时，零件上不能有异物，并在常温下
测量；
7 •使用时，必须轻拿轻放,不叮掉到地上o
4欢迎下载
使用时的注意事项
高度或深度的量测方法：精。

卡尺操作规程

使作业流程规范法，正确指导使用人员进行作业确保测试的准确性。

二、使用范围
游标卡尺、带表卡尺、电子数显卡尺、高度卡尺、深度卡尺等各种卡尺。

三、使用规范
3.1文明操作、合理使用、使用后应将卡尺放在工具盒内，不乱拿乱放。

3.2不能将卡尺当作其他工具使用，如当鲫头敲击工件、将卡尺的量爪当划线工具等。

3.3使用前使用人员应将卡尺测量面的油污揩擦干净、检查卡尺各部分的作用是否正常、可靠、
“0”位是否准确。

卡尺外量爪两测量面合拢时，不应有可见的白光。

3.4使用中应待被测工件处于静态后进行。

3.5用卡尺内测量爪测量工件不能测量中IOnInl以内的内孔。

3.6电子数显卡尺应避免水等液体物质流入尺框内，以免损坏电子原件。

3.7使用后要对卡尺进行必要的保养，擦净油污、铁屑如卡尺接触水液需用清洁汽油擦洗干净，然
后在工作面涂上防锈油。

3.8卡尺放入量具盒前应使两测量面保持一定缝隙，以防卡尺测量面锈蚀。

3.9电子数显卡尺不使用使用数据出口端时，不要将端口盖拆下且不要将金属器件任意触及输出
端、以免损坏电子元件。

3.10发现卡尺有故障或示值不准确，应及时报告由厂计量人员处理。

制定: 审核: 批准:。

数显游标卡尺日常点检操作规程

批准审核制定12345689版本号日期记入A/013·清洁状态对测定有影响的场合，进行清扫或用软布对其表面进行擦拭。

确认内外爪有无残缺、弯曲等异常等现象确认数字显示是否正常作业顺序日常点检不合格的处理·作业上的注意确认深度尺功能是否完好·确认有破损时，向上司报告，连络品质部门作出处理。

·确认深度尺变形或异常时，应向上司报告，连络品质部门作出处理。

【日常点检】——使用时进行·若不能为"00.00"，应向上司报告，连络品质部门作出处理。

计量器具名称数显游标卡尺文件编号确认左右是否平滑移动两爪之间无间隙时，是否显示为00.00·若动作不顺畅,影响使用,联络品质部门作出处理。

确认本计量器具的合格标识及有效期限·若无合格标识或已过有效期限，应向上司报告，联络品质部门作出处理。

缩略图及作业要点计量器具日常点检操作规程四·段差测量11右手执尺,左手执被测物,将被测物与卡尺顶端紧密贴合,拉动尺身至测量处内容制定作成·改订履历【注意事项】三·深度测量10右手执尺,左手执被测物,移动尺框,使深度尺顶端与被测物紧密贴合·测量时,翻转尺身使背面与眼睛垂直;读数时,使显示器与眼睛垂直,并保持尺框不动.·测量时,翻转尺身使背面与眼睛垂直;读数时,使显示器与眼睛垂直,并保持尺框不动.【作业】——测量尺寸·根据被测产品尺寸大小和精度要求，取用合适的游标卡尺；12·使用游标卡尺测量时，推动游标框的力不能过大，也不能太小，能够让产品与卡尺的测量部充分接触即可；·目视时尺身与眼睛保持垂直右手执尺,左手执被测物,将刀口外量爪中间部位贴合被测物右手执尺,左手执被测物,将刀口内量爪紧密贴合被测物两端·目视时尺身与眼睛保持垂直一·内径测量二·外径测量缩略图作业日常点检刀口外量爪刀口内量爪锁紧装置显示电池部驱动轮深度尺内径测量外径测量深度测量段差测量３．显示屏４．左右平滑移动２．爪的残缺、弯曲１．有效期限标签５．两爪之间的间隙6．深度尺完好性主尺。
