手动蝶阀安装尺寸
卫生级手动外螺纹活接蝶阀标准
卫生级手动外螺纹活接蝶阀标准一、引言卫生级手动外螺纹活接蝶阀作为一种重要的阀门设备，在食品、制药等行业广泛应用。
为了确保产品在使用过程中具备一定的安全性和可靠性，制定了一系列的标准以规范其设计、制造和使用。
本文将全面、详细、完整且深入地探讨相关标准的要求与细节。
二、卫生级手动外螺纹活接蝶阀标准概述卫生级手动外螺纹活接蝶阀标准主要涵盖了以下几个方面的内容：2.1 阀体材料和结构•阀体材料要求具备良好的耐腐蚀性和机械强度，常见的材料有不锈钢、碳钢等。
•阀体结构应符合国家相关标准，保证产品的强度和密封性能。
2.2 蝶板和密封圈•蝶板是卫生级手动外螺纹活接蝶阀的核心部件，应具备良好的刚性和耐磨性。
•密封圈的材料应符合食品、制药行业相关标准，确保产品不产生污染。
2.3 操作手柄和传动装置•操作手柄应易于操作，安装在合适的位置上，方便人工操作。
•传动装置可以选择手动或自动方式，但在卫生级应用中需要特别考虑产品的清洁和无污染。
2.4 连接方式和密封性能•外螺纹连接方式能够提供较好的连接可靠性，保证阀门在工作过程中不松动。
•阀门的密封性能直接影响产品的工作效果，要求具备良好的气密性和液密性。
三、卫生级手动外螺纹活接蝶阀标准的详细要求卫生级手动外螺纹活接蝶阀标准在具体要求上还包括以下几个方面的内容：3.1 外观要求和长度尺寸•阀门的外观应整洁、平整，没有明显的划痕和表面缺陷。
•阀门的长度尺寸应符合国家相关标准，以便与管道的连接。
3.2 总设计和材料要求•阀门的总设计应符合相关标准，包括产品的结构和工作原理等。
•材料的选用应符合食品、制药行业相关标准，确保产品的卫生性。
3.3 工作条件和压力等级•阀门应适用于常见的工作条件，包括温度、压力等。
•阀门的压力等级应根据实际使用情况确定，保证产品的安全可靠性。
3.4 流体力学性能和密封性能•阀门的流体力学性能要求符合相关标准，例如阀门的流量特性曲线。
•阀门的密封性能要求符合相关标准，确保产品在工作过程中不产生泄漏。
手动蝶阀使用说明书
手动对夹蝶阀使用说书（D373H-16C-DN300）浙江四通阀门制造有限公司一、概述：碟阀是以蝶板作为关闭件的阀门。
蝶阀主要由阀体、阀杆、蝶板和密封圈等零件组成，属90°开关切断阀。
它借助手柄或驱动装置在阀杆上端施加一定的转矩传递给蝶板，使蝶板与阀体通道中心线重合或垂直，实现全开或全关动作。
蝶阀的主要功能是切断和接通管道中的流体，也可用于调节管路流量。
蝶阀主要特点：结构紧凑合理、操作扭矩较小、启闭迅速灵活、流阻小、流量系数大且维护使用方便。
此阀采用三偏心金属密封密封结构，其密封可达到零泄漏具有强制性密封性能效果。
蝶阀的连接形式可为对夹连接也可为双法兰连接。
其操作方式可采用手动、电动、气动和液动。
二、型号编制方法：三、主要技术参数：四、主要零件的材质：、结构及外形尺寸表：五、3" 80 49 114 125 380 190 152.5 127 M18 4-19 11 4" 100 56 127 145 415 229 190.5 157 M18 8-19 13 5" 125 64 140 165 455 254 216 186 M20 8-22 16 6" 150 70 140 175 545 279 241.5 216 M20 8-22 26 8" 200 71 150 210 645 343 298.5 270 M20 8-22 34 10" 250 76 160 250 695 406 362 324 M24 12-25 51 12" 300 86 178 285 830 483 432 381 M24 12-25 72 14" 350 92 190 320 900 533 476 413 M27 12-29 106 16" 400 102 216 355 980 597 540 470 M27 16-29 133 18" 450 114 222 380 1030 635 578 533 M30 16-32 176 20" 500 127 229 415 1110 699 635 584 M30 20-32 190 24" 600 154 267 475 1305 813 749.5 692 M33 20-35 394 30" 750 165 292 580 1525 985 914 857 M33 28-35 476 32" 800 190 318 630 1585 1060 978 914 M39 28-41 618 36" 900 203 330 680 1765 1168 1085 1022 M39 32-41 762六、蝶阀安装与维护注意事项：1.在安装时，碟板要停在关闭的位置上。
手动蝶阀尺寸规格表
手动蝶阀尺寸规格表手动蝶阀是一种常用的流体控制装置，广泛应用于各个领域。
手动蝶阀的尺寸规格非常重要，它直接关系到蝶阀的安装和使用效果。
下面是手动蝶阀尺寸规格表，以供参考和选择。
一、蝶阀尺寸规格1. 蝶阀的公称通径：蝶阀尺寸的主要参数是公称通径，用于表示蝶阀的口径大小。
常见的公称通径有DN40、DN50、DN65等，其中DN 代表公称直径。
2. 蝶阀的连接方式：手动蝶阀的连接方式有法兰连接、螺纹连接和焊接连接等。
不同的连接方式适用于不同的管道系统，需要根据实际情况选择。
3. 蝶阀的长度：蝶阀的长度是指蝶阀的整体长度，包括阀体和阀盘的长度。
根据不同的安装要求和流体控制需求，蝶阀的长度也会有所不同。
4. 蝶阀的材质：手动蝶阀的材质选择主要根据介质的性质和工作环境的要求。
常见的材质有铸铁、碳钢、不锈钢等。
不同的材质具有不同的耐腐蚀性、耐压性和耐磨性。
5. 蝶阀的密封性能：蝶阀的密封性能直接影响到阀门的使用寿命和流体的泄漏情况。
常见的密封形式有橡胶密封、金属密封和组合密封等。
6. 蝶阀的操作方式：手动蝶阀的操作方式有手动操作和电动操作两种。
手动操作可以通过手轮、手柄等进行，电动操作则通过电动装置进行控制。
7. 蝶阀的工作压力：蝶阀的工作压力是指蝶阀在正常工作状态下所承受的压力。
根据不同的工作压力要求，蝶阀的结构和材质也有所不同。
8. 蝶阀的适用温度：蝶阀的适用温度是指蝶阀可以正常工作的温度范围。
根据不同的介质和工作环境，蝶阀的适用温度也会有所不同。
二、选择蝶阀尺寸的注意事项1. 根据管道系统的流量和压力要求选择合适的蝶阀尺寸，保证流体的顺畅运行和控制效果。
2. 根据蝶阀的使用环境和介质的特性选择合适的材质，确保蝶阀具有良好的耐腐蚀性和耐压性。
3. 在选择蝶阀的连接方式时，要考虑管道系统的实际情况和安装要求，确保连接紧密可靠。
4. 注意蝶阀的操作方式，根据实际需求选择手动操作或电动操作，以提高控制的精度和效率。
蝶阀、止回阀、软密封闸阀、多功能水泵控制阀技术要求
球铁
台
3
阀体、阀板：球墨铸铁；阀座：三元乙丙；阀杆：不锈钢、；衬套：铸铝青铜；
密封圈三元乙丙
D341X—1.0
8
法兰式手动碟阀
DN350
球铁
台
11
阀体、阀板：球墨铸铁；阀座：三元乙丙；阀杆：不锈钢、；衬套：铸铝青铜；
密封圈三元乙丙
D341X—1.0
9
法兰式手动碟阀
DN300
球铁
台
2
阀体、阀板：球墨铸铁；阀座：三元乙丙；阀杆：不锈钢、；衬套：铸铝青铜；
Z45X—1.0
20
软密封闸阀
DN100
球铁
台
15
阀体、阀盖：QT450（外包橡胶）；阀杆：黄铜；密封圈：三元乙丙。
Z45X—1.0
21
多功能水泵控制阀
DN600
L=1300mm
球铁
台
2
阀体：球墨铸铁；
密封圈：三元乙丙。
过滤器：铜；调节阀铜
阀杆：不锈钢
膜片及压板：三元乙丙、球铁
上盖：青铜;弹簧：硅锰钢
密封圈：三元乙丙。
过滤器：铜；调节阀铜
阀杆：不锈钢
膜片及压板：三元乙丙、球铁
上盖：青铜;弹簧：硅锰钢
缓闭阀板：不锈钢；
阀盘：球铁；阀座不锈钢
24
双法兰限位伸缩器
DN1200
球铁
台
2
伸体、压盖、套管法兰：QT450—10；密封圈：三元乙丙;限位盖Q235A。
25
双法兰限位伸缩器
DN1000
球铁
台
9
伸体、压盖、套管法兰：QT450—10；密封圈：三元乙丙;限位盖Q235A。
过滤器：铜；调节阀铜
手动三偏心蝶阀阀体尺寸标准

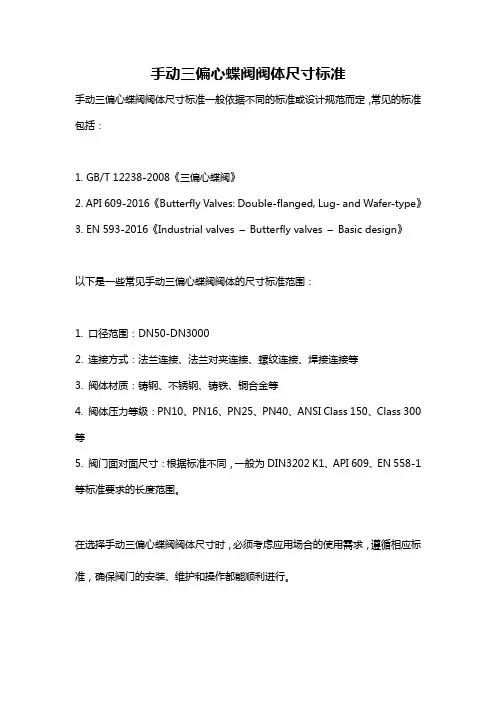

手动三偏心蝶阀阀体尺寸标准
手动三偏心蝶阀阀体尺寸标准一般依据不同的标准或设计规范而定，常见的标准包括：
1. GB/T 12238-2008《三偏心蝶阀》
2. API 609-2016《Butterfly Valves: Double-flanged, Lug- and Wafer-type》
3. EN 593-2016《Industrial valves –Butterfly valves –Basic design》
以下是一些常见手动三偏心蝶阀阀体的尺寸标准范围：
1. 口径范围：DN50-DN3000
2. 连接方式：法兰连接、法兰对夹连接、螺纹连接、焊接连接等
3. 阀体材质：铸钢、不锈钢、铸铁、铜合金等
4. 阀体压力等级：PN10、PN16、PN25、PN40、ANSI Class 150、Class 300等
5. 阀门面对面尺寸：根据标准不同，一般为DIN3202 K1、API 609、EN 558-1等标准要求的长度范围。
在选择手动三偏心蝶阀阀体尺寸时，必须考虑应用场合的使用需求，遵循相应标准，确保阀门的安装、维护和操作都能顺利进行。
法兰阀门的型号和规格尺寸

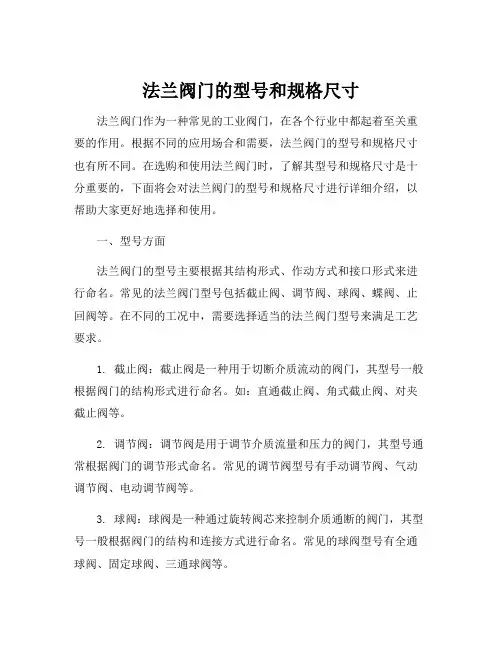

法兰阀门的型号和规格尺寸法兰阀门作为一种常见的工业阀门，在各个行业中都起着至关重要的作用。
根据不同的应用场合和需要，法兰阀门的型号和规格尺寸也有所不同。
在选购和使用法兰阀门时，了解其型号和规格尺寸是十分重要的，下面将会对法兰阀门的型号和规格尺寸进行详细介绍，以帮助大家更好地选择和使用。
一、型号方面法兰阀门的型号主要根据其结构形式、作动方式和接口形式来进行命名。
常见的法兰阀门型号包括截止阀、调节阀、球阀、蝶阀、止回阀等。
在不同的工况中，需要选择适当的法兰阀门型号来满足工艺要求。
1. 截止阀：截止阀是一种用于切断介质流动的阀门，其型号一般根据阀门的结构形式进行命名。
如：直通截止阀、角式截止阀、对夹截止阀等。
2. 调节阀：调节阀是用于调节介质流量和压力的阀门，其型号通常根据阀门的调节形式命名。
常见的调节阀型号有手动调节阀、气动调节阀、电动调节阀等。
3. 球阀：球阀是一种通过旋转阀芯来控制介质通断的阀门，其型号一般根据阀门的结构和连接方式进行命名。
常见的球阀型号有全通球阀、固定球阀、三通球阀等。
4. 蝶阀：蝶阀是一种通过转动阀盘来控制介质通断和调节流量的阀门，其型号一般根据阀门的连接方式和驱动方式命名。
常见的蝶阀型号有法兰蝶阀、焊接蝶阀、手动蝶阀等。
5. 止回阀：止回阀是一种通过阀瓣自身重力或介质压力来实现阻止介质逆流的阀门，其型号一般根据阀门的结构形式和连接方式命名。
常见的止回阀型号有卫生级止回阀、铜止回阀、脚踏止回阀等。
二、规格尺寸方面法兰阀门的规格尺寸通常包括阀门口径、全长、全宽、全高等，其尺寸大小直接影响到阀门的安装和使用。
在选购和使用法兰阀门时，需要根据具体的工况和要求，选择符合需求的规格尺寸。
1. 阀门口径：阀门口径是指阀门内流体通道的直径大小，常见的规格有DN15、DN25、DN50等。
口径大小会影响阀门的流量特性和工作压差。
2. 全长：全长是指阀门从法兰连接面到阀门的末端的总长度，通常使用毫米（mm）作为单位进行表示。
蝶阀长度尺寸规格表
蝶阀的长度尺寸规格表可能会因为不同的制造商、型号和用途而有所不同。
一般来说，蝶阀的长度尺寸可以从几十毫米到几米不等。
蝶阀的长度尺寸规格表通常会包括长度、宽度、高度等基本参数，以及法兰间距、阀体厚度等细节参数。
此外，还需要考虑管道的连接方式、阀门的操作方式以及安装空间等因素，以确保蝶阀的正确安装和操作。
具体来说，蝶阀的长度尺寸规格表应该包括以下内容：
1.蝶阀的整体长度，即蝶板和阀体之间的总长度。
2.蝶阀的宽度和高度，即蝶板的直径和阀体的高度。
3.法兰间距，即法兰连接的两个管道之间的距离。
4.阀体厚度，即蝶阀的主体部分的厚度。
5.操作机构的尺寸和重量，如果蝶阀配有操作机构的话。
6.其他特殊要求，如防爆、防腐等。
需要注意的是，蝶阀的长度尺寸规格表并不是一成不变的，而是需要根据具体的工程要求和设计参数进行选择和确定。
因此，在选择和使用蝶阀时，应该仔细阅读产品说明和规格参数，并遵循相关标准和规范。
蝶 阀
蝶阀1 概述0PK.460.4035BDZF-型蝶阀是油浸式变压器注、放油专用阀门。
通常安装在油浸式变压器的油箱盖和油箱壁上，开启、关闭散热器、冷却器、储油柜等组件管路以及变压器真空处理。
2 型号含义BDZ F□-L□/5公称压力公称通径铸钢（铁）不表示阀体材料铝合金用“L”表示设计序号夹板式 J密封形式复合式 F衬套式 C变压器用真空蝶阀3 主要技术参数环境温度： -30℃- +40℃工作温度: -30℃- +105℃流通介质：变压器油、空气公称通径：Ф40、Ф50、Ф80、Ф100、Ф125、Ф150、Ф200、Ф250 公称压力: 0.5MPa （5kg/cm2）真空强度： 10min内的漏气率小于1.33Pa·L/S4 根据蝶阀的材料、结构和外形可分为两种：铸铝蝶阀、不锈钢蝶阀5 铸铝蝶阀5.1 结构：1）本产品由铝合金阀座、阀片、手柄、钢制转轴、橡胶密封圈等零件组成。
2）阀片外径装有密封圈，与阀座通径孔面在偏离转轴中心处进行密封。
3）蝶阀的外形尺寸图如图1，其安装尺寸见表1。
5.2 安装、使用1）安装前应仔细检查蝶阀两侧密封圈和密封面是否擦干净。
2）油箱上或管路上的联接法兰面必须平整、光洁度不低于25 ，并在密封面处不能有凹凸不平的手感。
3）蝶阀与联接法兰联接时，紧固螺栓必须四周均匀逐步拧紧到蝶阀侧面与联接法兰面基本合拢，不得单独一个个拧紧。
4）蝶阀手柄必须离箱沿或加强板40mm以上。
5）蝶阀与变压器油箱安装方向如图1所示，不允许反方向安装。
6）开启或关闭蝶阀时，先将手柄上的限位螺钉取出，再将定位螺钉松开，但定位螺钉不能取出，然后用扳手按照手柄上的旋转方向（逆时针为开，顺时针为关）扳动手柄，旋转90°，上述操作完成后，必须将限位螺钉装上，并和定位螺钉一起拧紧。
7）φ40、φ50蝶阀与变压器的安装方式如图5，先用4个M12的螺栓将蝶阀固定在变压器的法兰上，再将与蝶阀联接的其它法兰或盖板（图8）用M12的螺栓联接。
蝶阀技术说明
蝶阀技术说明一、用途本系列蝶阀适用于食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。
二、结构特点蝶阀具有体积小、安装方便、开关时间短，适用的压力、温度范围大等特点，是各种管路上常用的截断阀，用于截断或接管路中的介质。
■结构简单，体积小，重量轻■低压下，可以实现良好的密封■启闭方便迅速、省力、流体阻力小，可以经常操作■调节性能好二、标准与规范四、安装阀门的安装要求阀门安装时，阀门的操作机构离操作地面最宜在1.2m左右，将与胸口相齐。
当阀门的中心与手轮离操作地面超过1.8m时，应对操作较多的阀门和安全阀设置操作平台。
阀门较多的管道，阀门尽量集中在平台上，以便操作。
对超过1.8m并且不经常操作的单个阀门，可采用链轮、延伸杆、活动平台以及活动梯等设备。
当阀门安装在操作面以下时，应设置伸长杆，地阀应设置地井，为安全起见，地井应加盖水平管道上的阀门的阀杆，最好垂直向上，不宜将阀杆向下安装。
阀杆向下安装，不便操作，不便维修，还容易腐蚀阀门出事故。
落地阀门不要歪斜安装，以免操作不方便。
并排管线上的阀门，应有操作、维修、拆装的空位，其手轮间净距不小于100mm，如管距较窄，应将阀门错开摆列。
对开启力大，强度较低、脆性大和重量较大的阀门，安装前要设置阀架支承阀门，减少启动应力。
◆安装阀门时，靠近阀门的管子使用管钳，而阀门本身则要使用普通扳手。
同时，安装时，要使阀门处于半闭状态，防止阀门发生转动和变形。
◆阀门正确安装应使内部结构形式符合介质的流向，安装形式符合阀门结构的特殊要求和操作要求。
特殊是要注意有介质流向要求的阀门应按工艺管道的要求安装。
阀门的布置要方便合理，操作人员容易接近阀门，对于升降阀杆式阀门，要留出操作空间所有阀门的阀杆要尽量朝上安装并垂直于管道。
阀门连接面的安装◆安装端部采用螺纹连接的阀门，应使螺纹拧入阀门的深浅适宜，螺纹拧入过深压紧阀座，将影响阀座和闸板的良好配合，拧入过浅，将影响接头的密封可靠性，容易引进泄漏。
蝶阀专用法兰尺寸表
蝶阀专用法兰尺寸表蝶阀专用法兰尺寸表1. 引言在工业领域，阀门被广泛用于控制流体流动。
而蝶阀作为一种常见的阀门类型，具有结构简单、开关灵活、密封性好等特点，因此在各个行业中得到了广泛应用。
为了确保蝶阀的正常运行，我们需要了解蝶阀的各项参数，其中尺寸是不可忽视的重要参数之一。
本文将针对蝶阀专用法兰尺寸表展开深度探讨，以帮助读者更全面、深入地了解蝶阀的尺寸标准。
2. 蝶阀的尺寸标准蝶阀专用法兰尺寸表对蝶阀的各个尺寸参数进行了明确规定，以确保不同厂家生产的蝶阀能够互换使用。
这些尺寸包括法兰直径、螺栓孔数、螺栓孔尺寸、法兰面厚度等，每个参数都有其独特的标准要求。
在选择蝶阀时，我们需要根据实际使用需求，参考蝶阀专用法兰尺寸表，选定合适的尺寸标准。
3. 蝶阀专用法兰尺寸表的重要性蝶阀专用法兰尺寸表的制定和遵循，对于保证蝶阀的正常运行和安全性具有重要意义。
通过严格遵守尺寸标准，厂家能够生产出符合要求的蝶阀产品，并且这些产品能够方便地与其他厂家生产的蝶阀互换使用。
这不仅提高了设备的灵活性和可维护性，还降低了维修和更换蝶阀时的成本和工时。
4. 蝶阀专用法兰尺寸表的深度解读4.1 法兰直径蝶阀专用法兰尺寸表中规定了不同尺寸蝶阀对应的法兰直径范围。
法兰直径的选择应根据管道的尺寸和工作压力来确定。
通常，较小直径的蝶阀适用于低压和小流量的场景，而较大直径的蝶阀则适用于高压和大流量的场景。
4.2 螺栓孔数和螺栓孔尺寸蝶阀专用法兰尺寸表还指定了不同尺寸蝶阀所需的螺栓孔数和螺栓孔尺寸。
这些参数的选择应考虑到蝶阀的安装和固定需求，以确保蝶阀与管道连接紧密、牢固，并能承受工作压力和温度的影响。
4.3 法兰面厚度法兰面厚度是蝶阀专用法兰尺寸表中另一个重要的参数。
法兰面的厚度直接影响着蝶阀与法兰的连接紧密度和密封性能。
在选择蝶阀时需要注意法兰面厚度的要求，并确保选择的蝶阀能够满足实际工作条件下的密封要求。
5. 个人观点和理解蝶阀专用法兰尺寸表为工程师和使用者提供了方便和参考，使得他们能够便捷地选择和使用蝶阀。
给水管道施工与安装技术要求
1.阀门技术要求1.1.概述本部分编制了本工程阀门的技术规范。
供货范围设备清单所描述的所有设备,每台设备应成套地配备安全、有效及可靠运行所需的附件、备品备件和随机专用工具。
所有设备应根据有关标准制造，保证技术和使用功能的完善。
1.2.供货清单供货清单1.3.技术要求一、双法兰手动蝶阀1、总述(1）概述供方应按要求提供功能完整成套的标准化阀门产品（2)性能要求GB/T17241。
6—98 法兰连接尺寸GB/T13927-92 通用阀门压力试验GB12220 通用阀门标志GB12221 法兰连接金属阀门结构长度GB12227 通用阀门球墨铸铁件技术条件GB1220 不锈钢棒3、结构和材质（1)阀门的描述阀门的设计应能承受作用在蝶阀(关闭状态）上的1。
5倍最大压差的负荷.阀门开启时，阻力系数不大于0.3。
（2)主要零部件材料A、蝶阀的设计、制造符合GB12238—89标准规定.*B、蝶阀的结构形式为双偏心结构。
C、橡胶固定形式需达到如下要求：橡胶密封圈采用整体嵌入式固定,使其有一定嵌入自由度，能在一定范围内自身调节密封，在水流冲击下,不松动、不脱落、不渗透。
橡胶密封圈固定在阀盘上.D、阀轴：阀轴需为不锈钢材料，为减少水阻，阀轴采用二段式结构。
阀轴的轴套需采用自润式轴承,运行中磨擦阻力小，且无需注油。
E、阀瓣：阀瓣为流线型衍架结构，刚性强，流阻小，流阻系数0。
14—0.20，不必从阀门上拆下阀秆、阀瓣便可更换密封圈。
F．阀销采用退销结构,销不得位于阀轴的中心线上，销的数量不得多于两根。
二、双法兰伸缩接头1、总述(1)概述供方应按要求提供功能完整成套的标准化阀门产品2、采用标准所采用的标准应等效于或高于下列标准GB/T12465-2002 管路松套补偿接头GB/T9119—2000 平面、突面板式平焊钢制管法兰S3给水排水标准图集，02S403/PN1.0MPa钢制法兰大样、尺寸及重量表3、特点、构造及材料（1)特点可拆式双法兰伸缩器具有较高的抗拉和抗压强度，软密封性能优越，装卸方便,管道工作时,通过传力螺栓可以把轴向推力传递至整个管道,避免推力集中于管道的近端,对阀门起到了一定的保护作用。
蝶阀结构长度标准
蝶阀结构长度标准蝶阀是一种常见的阀门类型，在工业中应用十分广泛。
蝶阀结构长度标准是指蝶阀的长度尺寸标准化，保证蝶阀可以与管道系统紧密连接，起到稳定流体的作用。
1. 蝶阀结构长度标准的意义蝶阀结构长度标准的制定可以使蝶阀在工业中的应用更加方便快捷，降低安装和维护成本，提高生产效率和安全性。
同时，标准化的长度尺寸也有助于不同制造商生产的蝶阀互相兼容，方便用户进行更换。
2. 蝶阀结构长度标准的组成* 阀体长度：指蝶阀管道连接端到蝶板中心线之间的距离。
* 阀体厚度：指蝶阀阀体壁厚。
* 阀体上法兰厚度：指蝶阀阀体上法兰的厚度。
* 蝶板厚度：指蝶阀蝶板的厚度。
* 法兰直径：指蝶阀法兰的直径。
* 蝶板直径：指蝶阀蝶板的直径。
3. 标准的长度尺寸值蝶阀结构长度标准的尺寸推荐值如下：* 阀体长度：125mm、150mm、180mm、200mm、235mm、250mm、270mm、305mm、320mm、340mm、355mm、370mm、390mm、415mm、450mm、500mm、560mm、630mm、710mm、800mm、900mm、1000mm、1100mm、1200mm、1400mm、1600mm。
* 阀体厚度：10-14mm。
* 阀体上法兰厚度：16-22mm。
* 蝶板厚度：5-8mm。
* 法兰直径：DN50-DN3000。
* 蝶板直径：DN50-DN3000。
4. 其它注意事项在蝶阀设计和选择过程中，还需要注意以下一些因素：* 工作压力、介质和温度等与工作条件相关的参数。
* 蝶阀的密封性能和流量特性。
* 蝶阀的材质和耐腐蚀能力。
* 蝶阀的操作方式和驱动方式。
总之，蝶阀结构长度标准是蝶阀设计和应用中的重要方面，其制定可以使蝶阀与管道系统的连接更加方便、快捷，同时也是蝶阀制造商生产的蝶阀互相兼容的重要保障。
手动蝶阀规格及使用
手动蝶阀规格及使用手动蝶阀是一种用于控制和调节流体介质的阀门，广泛应用于石油、化工、冶金、电力、轻工、食品、医药等行业。
它具有结构简单、操作方便、开启和关闭快速等特点，被广泛采用。
下面我们将详细介绍手动蝶阀的规格和使用。
一、手动蝶阀的规格手动蝶阀的主要规格包括以下几个方面：1.阀体材质：手动蝶阀的阀体一般采用铸铁、球墨铸铁、铸钢、不锈钢等材质制成。
不同的材质适用于不同的工作环境和介质。
2.阀门尺寸：手动蝶阀的尺寸一般根据管道的口径来确定。
常见的尺寸有DN50、DN100、DN150等，其中DN表示管道的公称直径。
不同的尺寸适用于不同的流量和工作压力。
3.阀门压力等级：手动蝶阀的压力等级一般是指阀门能够承受的最大工作压力。
常见的压力等级有PN10、PN16、PN25等，其中PN表示耐压能力的标准。
不同的压力等级适用于不同的工作压力要求。
4.阀门连接方式：手动蝶阀的连接方式一般有法兰连接、螺纹连接、焊接连接等。
不同的连接方式适用于不同的管道连接需要。
5.密封结构：手动蝶阀的密封结构一般包括软密封和金属密封两种。
软密封采用橡胶、塑料等材质制成，具有良好的密封性能；金属密封采用金属材质制成，具有较高的耐压能力和耐高温性能。
6.阀门操作方式：手动蝶阀的操作方式一般有手轮、手柄等。
手轮适用于较大口径和较高工作压力的阀门，手柄适用于较小口径和较低工作压力的阀门。
7.阀门特殊要求：手动蝶阀的特殊要求包括抗腐蚀、防爆、耐高温等。
根据具体工作要求，可以选择不同的特殊要求。
二、手动蝶阀的使用方法手动蝶阀的使用方法如下：1.安装：安装手动蝶阀前，应仔细检查阀门的密封性能和操作性能。
在安装过程中，应根据实际情况选择合适的连接方式和固定方式，确保阀门的稳定性和安全性。
2.启闭：手动蝶阀的启闭操作一般通过手轮或手柄完成。
在启闭前，应检查阀门的操作部件是否正常，同时确保操作部件与阀门的连接正常。
启闭时，应根据实际需要适当调整操作力，避免过大或过小。
蝶阀的螺栓长度
蝶阀的螺栓长度一、蝶阀概述蝶阀是一种常见的流体控制设备，其结构主要由阀体、阀瓣和驱动装置组成。
当阀瓣旋转时，其形状和尺寸发生变化，从而实现阀门的开关和调节功能。
蝶阀具有结构简单、操作方便、密封性好、流体阻力小等优点，广泛应用于石油、化工、电力、水处理等领域。
二、螺栓长度对蝶阀性能的影响蝶阀的螺栓长度是影响其性能的重要因素之一。
螺栓长度过短，会导致蝶阀的密封性能下降，出现泄漏现象；螺栓长度过长，则可能导致蝶阀的开启和关闭力矩增大，影响其操作性能。
因此，合理的确定蝶阀的螺栓长度，对于保证其正常工作具有重要意义。
三、蝶阀螺栓长度的确定因素1.阀门型号：不同型号的蝶阀，其结构尺寸和所需螺栓长度也不同。
因此，在确定蝶阀螺栓长度时，需要根据阀门型号进行选择。
2.管道尺寸：蝶阀安装在管道上，管道尺寸的大小也会影响螺栓长度的选择。
一般来说，管道尺寸越大，所需的螺栓长度也越长。
3.工作介质：工作介质的不同也会影响螺栓长度的选择。
例如，对于含有颗粒或腐蚀性介质的管道，需要选择更长的螺栓来保证蝶阀的密封性能和使用寿命。
4.工作压力：工作压力的大小也是影响螺栓长度的重要因素之一。
工作压力越高，需要的螺栓长度也越长，以确保蝶阀的稳定性和安全性。
四、蝶阀螺栓长度的计算方法蝶阀螺栓长度的计算方法通常采用经验公式或设计手册中的推荐值。
这些方法基于蝶阀的结构尺寸、管道尺寸、工作压力等因素进行综合考虑，以确定合理的螺栓长度。
在实际应用中，也可以根据具体情况进行调整和优化。
五、蝶阀螺栓长度的调整方法当蝶阀安装完成后，需要对螺栓长度进行调整以确保其正常工作。
调整方法一般包括以下步骤：1.测量蝶阀的实际安装尺寸，包括管道直径、法兰间距等参数。
2.根据测量结果和设计要求，确定所需的螺栓长度。
3.按照规定的安装程序，将蝶阀安装到管道上，并固定好法兰螺栓。
4.使用合适的工具对法兰螺栓进行紧固和调整，直到达到设计要求的扭矩和紧固力矩。
5.再次检查蝶阀的密封性能和操作性能，确保其正常工作。
蝶阀参数详细说明
蝶阀又叫翻板阀，是一种结构简单的调节阀，同时也可用于低压管道介质的开关控制。
蝶阀是指关闭件（阀瓣或蝶板）为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀，在管道上主要起切断和节流作用。
蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。
蝶阀适用于发生炉、煤气、天然气、液化石油气、城市煤气、冷热空气、化工冶炼和发电环保等工程系统中输送各种腐蚀性、非腐蚀性流体介质的管道上，用于调节和截断介质的流动。
简介蝶阀（butterfly valve）：又称碟阀蜗轮蝶阀释义：启闭件为盘形蝶板并能绕阀体内轴线旋转的一种阀门。
结构：主要由阀体、阀杆、蝶板和密封圈组成。
阀体呈圆筒形，轴向长度短，内置蝶板。
工作原理：蝶板由阀杆带动，若转过90°，便能完成一次启闭。
改变蝶板的偏转角度，即可控制介质的流量。
常用的蝶阀有对夹式蝶阀和法兰式蝶阀两种。
对夹式蝶阀是用双头螺栓将阀门连接在两管道法兰之间，法兰式蝶阀是阀门上带有法兰，用螺栓将阀门上两端法兰连接在管道法兰上。
使用范围电动蝶阀蝶阀适用于发生炉、煤气、天然气、液化石油气、城市煤气、冷热空气、化工冶炼和发电环保、建筑给排水等工程系统中输送各种腐蚀性、非腐蚀性流体介质的管道上，用于调节和截断介质的流动。
功能用途气动蝶阀蝶阀(英文：butterfly valve)是指关闭件(阀瓣或蝶板)为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀，在管道上主要起切断和节流作用。
蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。
蝶阀全开到全关通常是小于90° ，蝶阀和蝶杆本身没有自锁能力，为了蝶板的定位，要在阀杆上加装蜗轮减速器。
采用蜗轮减速器，不仅可以使蝶板具有自锁能力，使蝶板停止在任意位置上，还能改善阀门的操作性能。
工业专用蝶阀的特点能耐高温，适用压力范围也较高，阀门公称通径大，阀体采用碳钢制造，阀板的密封圈采用金属环代替橡胶环。
阀的连接形式
阀门的常用连接型式蝶阀： (2)闸阀 (3)截止止回阀 (3)疏水阀 (5)旋塞 (5)安全阀 (5)节流阀 (6)球阀 (6)自闭阀 (6)防浪阀 (7)止回阀 (7)溢气阀 (7)单向阀 (8)泄放阀 (8)释放阀 (9)放泄阀 (9)压力表阀 (9)快关阀 (9)通海阀 (10)消防阀 (10)蝶阀：GB/T 3036-1994 船用中心型蝶阀、GB/T 3037-1994 船用双偏心型蝶阀中心型蝶阀：GB/T 3036-1994双偏心型蝶阀GB/T 3037-1994闸阀GB/T465-95 法兰铸铁闸阀、GB/T466-95 法兰铸钢闸阀、GB/T467-95 法兰青铜闸阀、CB/T 3955-2004 法兰不锈钢闸阀、CB/T 3591-1994 法兰球铁油轮闸阀、CB* 3124-1982 Pg16内螺纹青铜闸阀油轮闸阀CB/T 3591-1994内螺纹青铜闸阀CB* 3124-1982截止止回阀GB/T 1853-2008 船用法兰铸钢舷侧截止止回阀、GB/T 1241-2008 船用外螺纹锻钢截止止回阀、GB/T 1848-1984 船用内螺纹青铜截止阀、GB/T 1951-2008 船用低压外螺纹青铜截止阀、GB/T 1953-1984 船用低压外螺纹青铜截止止回阀、CB/T 3196-1995 法兰铸钢海水截止阀、CB/T309-2008 船用内螺纹青铜截止阀、CB/T 3197-1995 法兰铸钢海水截止止回阀、CB/T 598-1990 带底部法兰外螺纹青铜直角截止阀舷侧截止止回阀GB/T 1853-2008外螺纹锻钢截止止回阀GB/T 1241-2008船用低外压外螺纹青铜截止阀GB/T 1951-2008内螺纹青铜截止阀GB/T 1848-1984船用低压外螺纹青铜截止止回阀GB/T 1951-2008海水截止阀CB/T 3196-1995内螺纹青铜截止阀CB/T 309-2008外螺纹青铜直角截止阀CB/T 598-1990J类法兰铸铁1.0MPa疏水阀P≤4，DN15的A型（直通）黄铜制疏水阀：黄铜疏水阀CB*3297-87 A0.4-15T6＜P≤16，DN32的B型（直角）可锻铸铁制疏水阀可锻铸铁制疏水阀CB*3297-87 B1.6-32K旋塞CB/T 4029-2005 J类法兰青铜安全阀CB/T 304-92CB/T3022-94外螺纹安全阀CB/T 314-1994球阀CB/T 3191-1992自闭阀CB/T 3265-1994CB/T3778-1999测深自闭阀CB/T 3475-1992 防浪阀、可闭立式防浪阀公称压力为0.1MPa，公称通径为50mm，法兰连接尺寸按GB/T569规定的铸钢直通防浪阀防浪阀CB/T3476-92 A50G公称压力为0.1MPa，公称通径为50mm，法兰连接尺寸按GB/T2501规定的青铜直角防浪阀防浪阀CB/T3476-92 BS50Q止回阀CB/T 3478-1992公称通径为80mm，法兰连接尺寸按GB/T569规定的软密封铸铁吸入止回阀吸入止回阀CB/T3478-92 R80T公称压力为80mm，法兰连接尺寸按GB/T2501规定的软密封铸铁吸入止回阀吸入止回阀CB/T3478-92 BS80T公称压力为80mm，法兰连接尺寸按GB/T569规定的硬密封铸铜吸入止回阀吸入止回阀CB/T3478-92 Y80HCB/T 3819-1999 板式止回阀溢气阀单向阀CB/T 3823-1998标记方法：C AY-H*+通径+连接型式C：船用AY：液控单向阀：A1Y：内泄式、A2Y：外泄式H：公称压力：31.5MPa*：开启压力：a：0.04 MPa、b：0.4 MPa连接型式：L：螺纹连接、B：板式连接、F：法兰连接标记示例：公称通径为10mm，开启压力为0.04 MPa螺纹连接的内泄式，公称压力为31.5 MPa的单向阀：单向阀CB/T3823-98 CA1Y-Ha10L泄放阀CB/T 3841-2000释放阀CB/T 3843-2000 压力释放阀放泄阀CB/T 601-1992CB/T 4024-2005 J压力表阀快关阀GB/T 5744-2008 船用快关阀、CBM 1104-1982 船用气动燃油快关阀通海阀CBM 1041-1981消防阀CB/T 4032-2005 J。
蝶阀标准尺寸表
蝶阀标准尺寸表一、阀体尺寸蝶阀的阀体尺寸根据不同的规格和型号而有所不同。
一般来说，阀体的宽度和高度尺寸根据蝶板的尺寸和阀门的工作需求来设计。
对于标准规格的阀门，其阀体尺寸通常可以在制造商提供的规格表或产品说明书中找到。
二、阀杆尺寸阀杆是蝶阀中的重要部件之一，其尺寸决定了阀门的启闭力和操作性能。
阀杆的直径、长度和材料类型应符合相关标准和设计要求，以确保阀门的正常工作和长期可靠性。
通常，阀杆的直径尺寸在阀门规格表中会详细说明。
三、阀座尺寸阀座是蝶阀中与蝶板配合的关键部件，其尺寸直接影响阀门的密封性能和使用寿命。
阀座的直径、宽度和高度应与蝶板的尺寸相匹配，以确保良好的密封效果。
阀座尺寸通常在阀门规格表中列出，具体数值需根据实际需求进行选择。
四、蝶板尺寸蝶板是蝶阀中的核心部件，其尺寸决定了阀门的流通能力和工作压力等级。
蝶板的直径和厚度应根据管道系统和流体介质的特点进行选择，以满足流量和压力要求。
同时，蝶板的材料类型和表面处理也需符合相关标准和使用要求。
五、连接尺寸蝶阀的连接尺寸包括法兰连接尺寸和管道连接尺寸。
法兰连接尺寸通常按照标准法兰连接尺寸进行设计，具体数值需根据管道法兰的规格进行选择。
管道连接尺寸则根据管道系统的要求进行设计，常见的连接方式有螺纹连接、焊接连接等。
六、操作尺寸操作尺寸指的是蝶阀的操作空间尺寸，包括手柄长度、手柄宽度和操作空间等。
合理的操作尺寸能够保证阀门操作的便捷性和安全性，同时也有利于阀门在管道系统中的安装和维护。
操作尺寸的具体数值应根据实际使用环境和操作要求进行设计。
七、开启高度开启高度指的是蝶板完全打开时的高度，这个高度会影响到阀门的流通能力和操作性能。
开启高度的设计需根据实际使用要求进行选择，以实现在保证良好流通性能的同时具有合理的操作空间。
4寸蝶阀尺寸
4寸蝶阀尺寸1. 引言蝶阀是一种常见的流体控制装置，广泛应用于化工、石油、天然气、水处理等工业领域。
蝶阀的尺寸是其设计和选择的重要参数之一。
本文将详细介绍4寸蝶阀的尺寸，包括其定义、标准尺寸、设计要求以及相关的注意事项。
2. 4寸蝶阀尺寸的定义4寸蝶阀的尺寸是指其公称通径为4英寸（DN100）的蝶阀的各项尺寸参数。
蝶阀的尺寸通常包括阀体直径、阀座直径、阀盘直径、阀杆直径、阀体厚度等。
这些尺寸参数直接影响蝶阀的性能、密封性能和安装要求。
3. 4寸蝶阀尺寸的标准4寸蝶阀的尺寸标准可以参考国际标准ISO 5752-2和美国标准API 609。
根据这些标准，4寸蝶阀的一般尺寸参数如下：•阀体直径（DN）：100mm•阀座直径（D1）：100mm•阀盘直径（D2）：85mm•阀杆直径（D3）：19mm•阀体厚度（T）：5mm这些尺寸参数是标准化的，旨在确保蝶阀的互换性和通用性。
4. 4寸蝶阀尺寸的设计要求4寸蝶阀的尺寸设计要求主要包括以下几个方面：4.1 阀体直径阀体直径需要满足流体介质通过的要求，通常根据工艺设计和流量计算来确定。
阀体直径过小会增加流阻和压降，而过大则会增加成本和占用空间。
4.2 阀座直径阀座直径需要与阀体直径相匹配，以确保良好的密封性能。
阀座直径过小会导致泄漏，而过大则会增加制造成本。
4.3 阀盘直径阀盘直径通常小于阀座直径，以便在关闭状态下完全位于阀座内。
阀盘直径的选取需要考虑阀门的操作力和密封性能。
4.4 阀杆直径阀杆直径需要足够强度和刚度，以承受操作力和流体压力。
阀杆直径过小会导致弯曲和挠度，而过大则会增加制造成本。
4.5 阀体厚度阀体厚度需要满足强度和刚度的要求，以承受流体压力和外部载荷。
阀体厚度的选取需要考虑材料的强度和制造工艺。
5. 4寸蝶阀尺寸的注意事项在选择和使用4寸蝶阀时，需要注意以下几个事项：5.1 材料选择蝶阀的材料选择需要根据介质的性质和工作条件来确定，以确保耐腐蚀性和耐高温性能。
