绝缘电阻测试仪技术规范书

绝缘电阻测试仪技术规范书

--M-5050(5025)型绝缘电阻测试仪技术规范书新平供电有限公司2015年03月1. 范围1.1 本技术条件适用于新平供电有限公司的绝缘电阻测试仪的订货及验收的技术要求。

1.2 需求方在本规范书中提出了最低限度的技术要求,并未规定所有的技术要求和适用的标准,未对一切技术细则作出规定,也未充分引述有关标准和规范的条文,供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。

1.3 如果供方没有以书面形式对本规范书的条款提出异议,则意味着供方提供的设备(或系统)完全满足本规范书的要求。

如有异议,不管是多么微小,都应在投标书中以“对规范书的意见和与规范书的差异”为标题的专门章节加以详细描述。

1.4 本设备技术规范书经需供双方确认后作为订货合同的技术附件,与合同正文具有同等的法律效力。

1.5 供方须执行现行国家标准和行业标准。

1.6 本设备技术规范书未尽事宜,由需供双方协商确定。

1.7 供方应获得ISO9000(GB/T 19000)资格认证书或具备等同质量认证证书,必须已经生产过30台以上或高于本招标书技术规范的设备,并在相同或更恶劣的使用条件下持续使用三年以上的成功经验。

提供的产品应有省部级鉴定文件或等同有效的证明文件。

2.引用标准GB 2900电工名词术语EN 61000-6-2: 2005通用抗扰度标准(第2部分):工业环境IEC 60-2:1994高电压试验技术GB/T 16927-1997高电压试验技术Q/CSG114002-2011 电力设备预防性试验规程IEC 1000电磁兼容性GB 4793-1984电子测量仪器安全要求GB/T 2423.8-1995电工电子产品基本环境试验规程GB/T6587.8电子测量仪器电源频率与电压试验GB/T6593—1996电子测量仪器质量检验规则GB/T11463—1989电子测量仪器可靠性试验GB/T14436工业产品保证文件总则3.基本要求3.1 仪器的铭牌应标明制造厂家、型号、仪器名称、出厂编号等。

YD2685型绝缘电阻测试仪操作规程

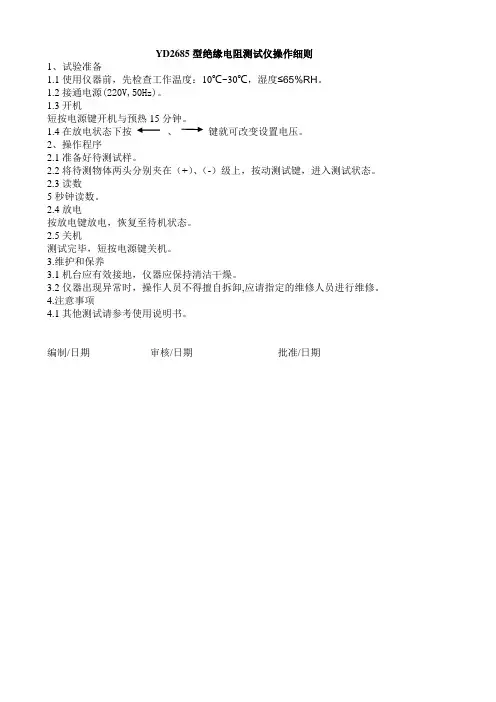

YD2685型绝缘电阻测试仪操作规程

YD2685型绝缘电阻测试仪操作细则
1、试验准备
1.1使用仪器前,先检查工作温度:10℃~30℃,湿度≤65%RH。

1.2接通电源(220V,50Hz)。

1.3开机
短按电源键开机与预热15分钟。

1.4在放电状态下按、键就可改变设置电压。

2、操作程序
2.1准备好待测试样。

2.2将待测物体两头分别夹在(+)、(-)级上,按动测试键,进入测试状态。

2.3读数
5秒钟读数。

2.4放电
按放电键放电,恢复至待机状态。

2.5关机
测试完毕,短按电源键关机。

3.维护和保养
3.1机台应有效接地,仪器应保持清洁干燥。

3.2仪器出现异常时,操作人员不得擅自拆卸,应请指定的维修人员进行维修。

4.注意事项
4.1其他测试请参考使用说明书。

编制/日期审核/日期批准/日期。

绝缘电阻测试仪操作作业指导书

绝缘电阻测试仪操作作业指导书

绝缘电阻测试仪操作作业指导书一.操作说明1-1.连接供电电源,本仪器电源要求220V±10%.50HZ;1-2.连接测试线,将被测电阻接到仪器后面测试端,对有极性要求的被测物应注意正负极性,屏蔽线层接到接地端;1-3.打开电源,这时仪器前面板两个窗口亮,电阻窗口显示溢出标记“1”,时间窗口显示“00”,测试前仪器应预热15分钟(如图所示)1-4.选择参数,测试电压.量程先选定;(如图所示)1-5.如果需要报警,则请按下“设置/测试”状态转换键,然后下启动键,这时测试灯亮,用小螺丝刀缓缓调节“预置调节”旋钮,看到右窗口显示的数值与你要求的下限报警电阻值一致时为止。

最后按“复位”键,弹出“设置/测试”状态转换键按下“报警/不报警”转换键;(如图所示)1-6.如果要求定时测试,则按下“定时”键,然后拔“定时置数”拔码,使得时间显示数符合要求;(如图所示)1-7.开始测试,按“启动”键,测试灯亮,时间开始倒计时,测试端有高压输出,仪器进入测试状态,前面右窗口显示绝缘电阻值(警告:测试时人手请勿接触被测物);(如图所示)1-8.终止测试,在测试时按一下“复位”键,则终止测试。

在报警状态下,如果被测物绝缘状态不好,此时仪器会自动终止测试,同时报警灯亮,并有长声提示;(如图所示)1-9.如果量程或电压选择不当(太大),则进入测试时有间断声提示,同时电阻窗口显示数值也不能用。

如果量程选的太小,则电阻窗口显示溢出标记“1”;二.安全警告事项2-1.未经培训合格人员,不能随意调节该仪器参数;2-2.请勿在腐蚀性环境中使用本仪器(不要在含有腐蚀性液体或气体的地方使用本产品,否则将本产品造成伤害);2-3.请勿在爆炸性环境下操作(不在存放易爆品的地方使用本产品,否则可能危及人身安全);2-4.请勿在严重粉尘环境下使用(本仪器内有高电压发生器件,在量粉尘会影响绝缘和散热效果);2-5.采用标准的电源插座(采用单相250V/10A三级标准电源插座,其接地极必须与地线相连接!);2-6.供电电源(打开是源前确保供电电源电压与额定电压相符,本仪器使用的电源标准为AC220±10%.50HZ)2-7.保险丝(为了避免火灾及发生事故,请使用标准保险丝【5A】,更换保险丝前,请切断电源和负载,勿用不符合要求的保险丝或短接保险丝管座!)2-8.,由于测试电路输出电压有上百伏或上午伏,因此测试操作要非常小心,一旦开始测试,人手绝对不能接触测试回路,也不要短路,绝对禁止在带电的电路或设备上使用本仪器。

绝缘电阻测试仪操作规程

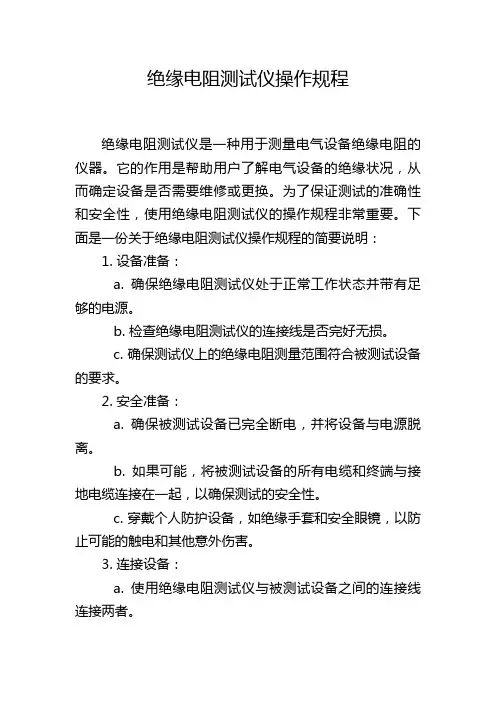

绝缘电阻测试仪操作规程

绝缘电阻测试仪操作规程绝缘电阻测试仪是一种用于测量电气设备绝缘电阻的仪器。

它的作用是帮助用户了解电气设备的绝缘状况,从而确定设备是否需要维修或更换。

为了保证测试的准确性和安全性,使用绝缘电阻测试仪的操作规程非常重要。

下面是一份关于绝缘电阻测试仪操作规程的简要说明:1. 设备准备:a. 确保绝缘电阻测试仪处于正常工作状态并带有足够的电源。

b. 检查绝缘电阻测试仪的连接线是否完好无损。

c. 确保测试仪上的绝缘电阻测量范围符合被测试设备的要求。

2. 安全准备:a. 确保被测试设备已完全断电,并将设备与电源脱离。

b. 如果可能,将被测试设备的所有电缆和终端与接地电缆连接在一起,以确保测试的安全性。

c. 穿戴个人防护设备,如绝缘手套和安全眼镜,以防止可能的触电和其他意外伤害。

3. 连接设备:a. 使用绝缘电阻测试仪与被测试设备之间的连接线连接两者。

b. 在测试仪上选择正确的测试范围。

c. 将测试引线分别连接到被测试设备的终端或相应的电缆。

4. 开始测试:a. 打开绝缘电阻测试仪,确保其已达到稳定状态。

b. 根据测试仪器的说明进行操作,包括选择测试时间和开始测试。

c. 观察测试仪器显示的绝缘电阻数值,并进行记录。

注意,测试结果可能会受到温度和湿度等环境因素的影响,因此需要进行相应的修正。

5. 测试结果:a. 根据被测试设备的规范和标准,判断测量结果是否在正常范围内。

一般来说,较高的绝缘电阻值表示较好的绝缘状况。

b. 如果测试结果不在正常范围内,可能表明设备存在绝缘问题。

应及时通知相关部门进行维修或更换。

c. 确保对测试结果和相关信息进行准确的记录,并将记录存档以备将来参考。

6. 安全收尾:a. 关闭绝缘电阻测试仪,并将其与被测试设备断开连接。

b. 将被测试设备重新连上电源并确保其正常工作。

c. 将测试仪器放置在干燥、清洁、安全的地方,并定期进行维护和校准。

绝缘电阻测试仪的操作规程是保证测试准确性和安全性的关键。

绝缘电阻测试仪使用说明书

绝缘电阻测试仪使用说明书
引出,被试品插在接线板上做试验。 ④ 打开仪器“电源”开关,再打开被测电器的电源,由于受仪表
保护,在未启动前电器还不能正常运行。 ⑤ 选择测量量程(有 2mA 和 20mA 两档,此按键按下为 2mA ,弹起
20mA ),按下预置功能键,旋转预置调节,设置报警漏电流(大 小与量程有关)。设置好后应弹起按键处于测试状态。
( 4)手动测试: A)将定时开关置为“关” ,按下启动钮,测试灯 亮,将电压调
节钮旋到需要的指示值。
B
)测试完毕后,按动复位钮,电压输出切断,
测试灯灭,电压调回零点,此时被测物为合
格。
C
)如果被测物品超过规定漏电流值,则仪器自
动切断输出电压,同时蜂鸣器报警,超漏指
示灯亮, 此时被测物为不合格, 按下复位键,
3、 电流调节旋钮逆时针旋至零位。 4、 测试前,选择好量程。 5、 两组测试线的夹子相互短路。 6、 手动测试 ( 1)、“定时”开关关闭。 (2)、确定 2-5 步骤无误后,按“启动”按钮, “测试”灯亮,调 节“电流调节”旋钮并观察电流显示窗口显示电流值至所需电流 值。( ) (3)、按下“预置 / 测试”键,调节报警预置电位器,至所需电阻 值。 ( 4)、按下“复位”按钮,切断电流输出,同时调节“电流调节” 旋钮至最小。将测试线夹在被测物的测试点上。 (5)、按下“启动”旋钮, “测试”灯亮,同时调节“电流调节” 旋钮至所需电流值,接着读下电阻显示窗口显示的电阻值。当被 测物电阻值大于预值电阻值时,仪器会发出生光报警,反之,则

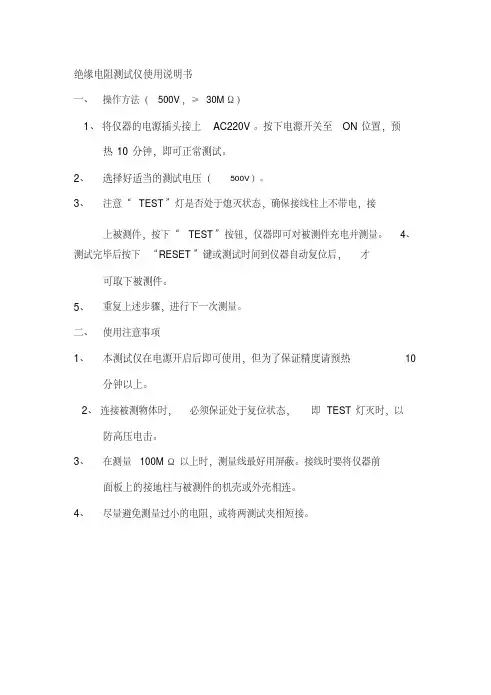

绝缘电阻测试仪使用说明书 一、 操作方法( 500V ,≥ 30M Ω )
1、 将仪器的电源插头接上 AC220V 。按下电源开关至 ON 位置,预 热 10 分钟,即可正常测试。

绝缘电阻测试仪操作规程

绝缘电阻测试仪操作规程

绝缘电阻测试仪操作规程文稿归稿存档编号:[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-绝缘电阻测试仪操作规程绝缘测试仪安全操作规程1. 目的:正确指导绝缘测试的操作、使用、维护保养。

2. 范围:本规程适用于本公司生产过程使用绝缘测试仪的操作。

3. 检查:3.1 检查仪器外壳是否可靠接地。

3.2 检查各显示数表指示是否正常。

3.3 检查测试线是否完好。

4. 测试:4.1 设定绝缘测试仪:AC (交流测试);电压:1000V ;升压时间 6s ;保压时间 40s ,泄漏电流小于 10mA 。

4.2根据产品需要的测试参数调整好后,不得更改。

4.3 测试工装准备:将空插板插座孔正负极接通并引出线,将地线并联并引出线。

连接绝缘测试仪红线(输出端)与正负极接通引出线,连接黑线与接地引出线,用绝缘胶布包好连接位置。

4.4 测试准备:将装配好的控制箱电源进线插头插到专用绝缘测试插板工装上,打开控制箱电源进线开关。

4.5 测试过程:打开绝缘测试电源,观察显示数据与设定标准是否相符,如符合,按下加压绿色开关,观察加压、保压 ; 泄漏电流小于 10mA 产品合格 . 如大于 10mA 则设备报警,该产品不合格。

4.5 测试完毕,按复位开关,取下被测物。

5 注意事项5.1 测试仪器在测试前必须预热,以保证测试仪器的正常运行,测试仪器的预热时间为 3-10分钟。

5.2 为安全起见,应尽量避免检测端短路,以免损坏仪器。

5.3 当仪器在使用过程中发生意外,应立即切断电源。

5.4检查故障时,必须关掉电源。

5.5本仪器应避免阳光正面直射。

5.6本仪器应每年送到有关部门检定。

安全帽冲击穿刺试验机耐穿刺性能操作步骤1、打开仪器的电源开关,预热 10分钟2、将事先准备好的安全帽,正确佩戴到头模上,关好试验箱门3、按下“吸合”按键, 电磁吸合装置工作, 把穿刺锥的上平面放在电磁装置的下平面上, 穿刺锥被吸住,按下“释放”按键,电磁吸合装置停止工作,穿刺锥迅速的自由落下砸在安全帽的上端,如果安全帽被穿刺锥穿透,则报警器发出滴滴的报警声,同时操作面板上的穿透指示灯被点亮。

绝缘电阻测量仪操作指导书

绝缘电阻测量仪操作指导书

文件制修订记录1.0目的/Aim:1.1为绝缘电阻测量仪操作实验提供作业指导书,确保绝缘电阻测量仪对产品绝缘电阻阻的测量精度。

2.0参考文件/Reference Instruction:2.1绝缘电阻测量仪用户手册3.0设备/材料/ Equipment/Material:3.1 2C42A-3绝缘电阻测量仪(需权威计量部门定期校验并在一定的期限范围内使用) 。

4.0准备/要求/Prepare/Requirement:4.1 接通仪器电源开关,延时5秒,仪器进入待机状态。

4.2 按动“测试条件”键,选择存贮四组预置参数;每一组可单独对应一套测试参数。

4.3 按动“预置”键,预置电压显示窗口数值闪动, 按“增”/“减”键修改输出电压为”1000”V。

4.4 按动“预置”键,预置电阻显示窗口数值闪动,按“增”/“减”键修改预置电阻为“100M”Ω。

4.5 按动“预置”键至测试时间显示窗口数值闪动,按“增”/“减”键预置测试时间为“2”S。

4.6 按动“预置”键至报警指示灯闪烁。

4.7 按动“预置”键至输出频率指示灯闪烁,用“增”/“减”键选择50Hz输出电压频率指示灯。

4.8 按动“预置”键,仪器返回到待机状态。

5.0安全/维护/Safety/Maintenance:5.1应使用仪器随机附带的专用测试线,以保证测量的准确性。

6.0操作程序/Operation Process:6.1 按说明书要求将测试线接至仪器的输出端子.再将测试线的另一端接到被测电器。

6.2 按“启动”键后,仪器开始测试,此时,输出指示灯亮,测试时间显示窗口开始倒计时,电阻测量值显示窗口显示被测电器的实测电阻值.当测试时间到0且实测电阻值大于100MΩ时,蜂鸣器会发出“嘟”的一短声提示音,表示测试合格,此时按“停止”键,仪器返回到待机状态。

6.3 若测试时电阻实测值小于100MΩ时,则蜂鸣器会发出“嘟-嘟-”间歇报警声,同时报警指示灯及电阻测量值显示窗口数值闪动,表示测试结果不合格,此时,按一次“停止”键可消除报警声,报警指示灯及电阻测量值显示窗口数值继续闪动,但不退出测试状态,再按一次“停止”键,输出指示灯灭,仪器返回到待机状态。

GM-5K 绝缘电阻测试仪 使用说明书

GM-5K 绝缘电阻测试仪 使用说明书

GM-5K绝缘电阻测试仪尊敬的顾客感谢您购买本公司GM-5K绝缘电阻测试仪。

在您初次使用该仪器前,请您详细地阅读本使用说明书,将可帮助您熟练地使用本仪器。

我们的宗旨是不断地改进和完善公司的产品,因此您所使用的仪器可能与使用说明书有少许的差别。

如果有改动的话,我们会用附页方式告知,敬请谅解!您有不清楚之处,请与公司售后服务部联络,我们定会满足您的要求。

由于输入输出端子、测试柱等均有可能带电压,您在插拔测试线、电源插座时,会产生电火花,小心电击,避免触电危险,注意人身安全!安全要求请阅读下列安全注意事项,以免人身伤害,并防止本产品或与其相连接的任何其它产品受到损坏。

为了避免可能发生的危险,本产品只可在规定的范围内使用。

为了防止火灾或人身伤害,只有合格的技术人员才可执行维修。

使用适当的电源线。

只可使用本产品专用、并且符合本产品规格的电源线。

正确地连接和断开。

当测试导线与带电端子连接时,请勿随意连接或断开测试导线。

产品接地。

本产品除通过电源线接地导线接地外,产品外壳的接地柱必须接地。

为了防止电击,接地导体必须与地面相连。

在与本产品输入或输出终端连接前,应确保本产品已正确接地。

注意所有终端的额定值。

为了防止火灾或电击危险,请注意本产品的所有额定值和标记。

在对本产品进行连接之前,请阅读本产品使用说明书,以便进一步了解有关额定值的信息。

请勿在无仪器盖板时操作。

如盖板或面板已卸下,请勿操作本产品。

使用适当的保险丝。

只可使用符合本产品规定类型和额定值的保险丝。

避免接触裸露电路和带电金属。

产品有电时,请勿触摸裸露的接点和部位。

在有可疑的故障时,请勿操作。

如怀疑本产品有损坏,请本公司维修人员进行检查,切勿继续操作。

请勿在潮湿环境下操作。

请勿在易爆环境中操作。

保持产品表面清洁和干燥。

――安全术语警告:警告字句指出可能造成人身伤亡的状况或做法。

小心:小心字句指出可能造成本产品或其它财产损坏的状况或做法。

目录一、安全规则及注意事项 (4)二、简介 (5)三、量程及精度 (5)四、技术规格 (7)五、仪表结构 (8)六、测量原理 (9)七、操作方法 (9)八、电池说明 (16)九、售后服务 (16)一、安全规则及注意事项感谢您购买了本公司绝缘电阻测试仪,在你初次使用该仪器前,为避免发生可能的触电或人身伤害,请一定:详细阅读并严格遵守本手册所列出的安全规则及注意事项。

绝缘电阻测试仪操作指导书

绝缘电阻测试仪操作指导书

13

1.电源开关.2.电压调节旋钮.3.高压输出口.4.接地端. 5.E/L 接头. 6.调零旋钮. 7.绝缘 DC 电压选择按钮.8.绝缘阻值和耐压值显视窗. 9.仪器操作显示窗. 10.耐压和绝缘测试选择按钮.11.耐压电压选择. 12.电流强度选择按钮. 15.复位按钮. 13.测试时间选择按钮. 14.启动按钮.

仪器操作指导书 1. 按键及说明:
题 号
绝缘电阻测试仪操作指导书 绝缘电阻测试仪操作指导书 QAZD-1001002 版本 01 页次 1
2.绝缘电阻测量步骤: 2.1 检查仪器电源是否正 确连接,并正常运行. 2.2 打开电源开关 待仪器预热 20 秒. 2.3 按下绝缘电阻测试按 钮 10 ,然后把 5 处 E/L 接头直接相连,再旋 转调零按钮 阻值在 ,把绝缘 6 8 处调零. 7 ,选择电流强 和测试时间
1 ,
12
11
10
9
8
2.4 选择绝缘电阻测量电 压强度
13

12
再把要测试样品与 5 E/L 正确连接.
14
2.5 按下启动按钮 7 开始测量,在 8
14
中读取
15
绝缘电阻值,测试完毕后 6 按复位键.盘 15 源。 ,关闭电
1
2
3
4
5
3




最新绝缘电阻测试仪操作规程

最新绝缘电阻测试仪操作规程

绝缘电阻测试仪操作规程绝缘测试仪安全操作规程1. 目的:正确指导绝缘测试的操作、使用、维护保养。

2. 范围:本规程适用于本公司生产过程使用绝缘测试仪的操作。

3. 检查:3.1 检查仪器外壳是否可靠接地。

3.2 检查各显示数表指示是否正常。

3.3 检查测试线是否完好。

4. 测试:4.1 设定绝缘测试仪:AC (交流测试);电压:1000V ;升压时间 6s ;保压时间 40s ,泄漏电流小于 10mA 。

4.2根据产品需要的测试参数调整好后,不得更改。

4.3 测试工装准备:将空插板插座孔正负极接通并引出线,将地线并联并引出线。

连接绝缘测试仪红线(输出端)与正负极接通引出线,连接黑线与接地引出线,用绝缘胶布包好连接位置。

4.4 测试准备:将装配好的控制箱电源进线插头插到专用绝缘测试插板工装上,打开控制箱电源进线开关。

4.5 测试过程:打开绝缘测试电源,观察显示数据与设定标准是否相符,如符合,按下加压绿色开关,观察加压、保压 ; 泄漏电流小于 10mA 产品合格 . 如大于 10mA 则设备报警,该产品不合格。

4.5 测试完毕,按复位开关,取下被测物。

5 注意事项5.1 测试仪器在测试前必须预热,以保证测试仪器的正常运行,测试仪器的预热时间为 3-10分钟。

5.2 为安全起见,应尽量避免检测端短路,以免损坏仪器。

5.3 当仪器在使用过程中发生意外,应立即切断电源。

5.4检查故障时,必须关掉电源。

5.5本仪器应避免阳光正面直射。

5.6本仪器应每年送到有关部门检定。

安全帽冲击穿刺试验机耐穿刺性能操作步骤1、打开仪器的电源开关,预热 10分钟2、将事先准备好的安全帽,正确佩戴到头模上,关好试验箱门3、按下“吸合”按键, 电磁吸合装置工作, 把穿刺锥的上平面放在电磁装置的下平面上, 穿刺锥被吸住,按下“释放”按键,电磁吸合装置停止工作,穿刺锥迅速的自由落下砸在安全帽的上端,如果安全帽被穿刺锥穿透,则报警器发出滴滴的报警声,同时操作面板上的穿透指示灯被点亮。

绝缘电阻测试仪的操作规范

绝缘电阻测试仪的操作规范

绝缘电阻测试仪的操作规范一、安全技术措施1.服装、绝缘鞋、绝缘垫试验人员应穿着长袖棉质工作服和绝缘鞋,戴安全帽,操作人应站在绝缘垫上。

绝缘工具应经试验合格并在有效期内。

2.围栏高压试验区周围应设置围栏,并在围栏上悬挂适当数量的“止步,高压危险!”的标示牌,标示必须朝向围栏的外侧。

围栏与高压引线及试验设备带电部分必须有足够的安全距离,加压时应设专人监护。

被试设备两端不在同一地点时,另一端也应装设围栏并设专人看守。

3.接地线试验变压器的金属外壳必须可靠接地。

接地线应使用多股裸铜线或带透明绝缘层的铜质软绞线,其截面应能满足试验要求,并不得小于4mm2。

接地线与接地体应连接牢固,并接触良好,严禁缠绕。

严禁在低压回路的中性线或水管上接地。

4.电源、电源控制箱高压试验变压器的低压电源箱必须规范,应有符合要求的220V 或380V交流电源,严禁一火一地的方式,电源端应连有合适的触电保护器。

电源控制箱应装设有明显断开点的双极闸刀和过流掉闸装置。

连接电源时必须有人监护,并将电源盘或电源闸刀、电源线放至所需位置后再接通电源,严禁带电移动电源盘或电源闸刀。

5.高压引线测量用的高压引线应用屏蔽线,连接必须牢固,必要时用绝缘物支撑。

二、绝缘电阻测量工作的开始1 试验分工试验开始前试验负责人应明确每个试验人员的分工和职责,并对全体试验人员详细交代工作内容、安全注意事项和带电部位。

2.接线检查加压前,试验负责人必须认真检查试验变压器和试品的情况,是否符合试验要求,检查试验接线、试验变压器高压接地线是否已拆除及试验人员的就位情况。

3.检查试验设备在不带试品的情况下,开启绝缘电阻测试仪后,将绝缘电阻测试仪的高压端与接地端短时短接,摇表读数应为零。

将绝缘电阻测试仪的高压端与接地端开路,开启绝缘电阻测试仪后绝缘电阻测试仪读数应为无穷大。

三、试验过程1.发、复令和呼唱试验负责人发令,操作人员应复令,发、复令用语应规范、明确。

电压达到试验值时,迅速按下秒表进行计时,然后根据试验的目的,记录下十五秒、一分钟、十分钟的试验数据。

绝缘电阻测试仪安全操作规程

绝缘电阻测试仪安全操作规程

绝缘电阻测试仪安全操作规程绝缘电阻测试仪主要是检测电气设备、线路和绝缘体的绝缘电阻和绝缘质量,是一款很常用的电器测量仪器。

为了确保使用过程中的安全,以下是绝缘电阻测试仪的安全操作规程:一、前期准备1.在使用前,应先了解本机的性能和功能,并确保安装、连接正确。

2.要检查电源电压是否与绝缘电阻测试仪所规定的电源电压设定相符,同时还要检查电源是否接地良好。

3.进行测试前,先要检查被测设备的电气部分是否已隔离,以便对被测对象进行定位。

4.在进行高压测试前,一定要将被测设备的电源插头拔掉。

二、测试操作1.在进行电阻测试前,应先检查仪器的接地端是否接好,保证测量的准确性。

2.在进行高压测试时,必须保证仪器的安全性能符合要求,同时需按照仪器说明书的要求正确操作。

3.在进行测试时,应在特定的试验条件下进行,如温度、湿度等,以确保测试结果的可靠性。

4.在使用过程中,应避免在过渡电压大的地方以及雷雨天气使用。

5.对于长期未使用的仪器,应先进行检查、清洁后再进行测试。

6.测试结束后应当拔掉电源插头,并将仪器保存在通风干燥、不含尘土和腐蚀气体的地方。

7.如遇到仪器故障或不能正常工作时,要及时停机,检查故障原因,并进行维修或更换配件。

三、安全注意事项1.在高压下进行测试时,应当注意安全,同时在平静心态下进行测试,确保仪器安全可靠。

2.在使用过程中,不要触碰被测对象及其接线端子,同时要注意组件的防护,确保仪器曾安全可靠。

3.在使用时,不得携带金属饰品等易于导电的物品,并避免与其他电器设备共用一插座。

4.严格禁止在仪器工作时进行任何拆卸、改装和更换零部件的行为。

5.在使用过程中,要按照仪器说明书的要求进行维护和保养,确保仪器的工作状态和准确性。

6.在使用时,要在场外配备应急救援设备、急救药品、防护工具和消防设施,确保使用过程中的安全性。

以上是绝缘电阻测试仪的安全操作规程,我们应始终注意使用方法,注意事项,确保使用过程中的安全可靠,同时要进行及时的维护和保养,以延长仪器的使用寿命。

C.A 6545 6547多功能绝缘电阻测试仪用户手册说明书

C.A 6545 6547多功能绝缘电阻测试仪用户手册说明书

C.A 6547符号的意义注意:使用本仪器前请阅读用户手册。

如果未遵守用户手册中,具此“危险”符号的操作指令,可能会导致人员受伤,或损坏仪器、电气设备等事故。

符号的意义注意:触电危险!这个符号表明被测部件上的电压可能超过120VDC。

为了您的安全,当电压产生后这个符号会显示在液晶屏上。

感谢您购买了C.A 6545或C.A 6547多功能绝缘电阻测试仪。

为使本机发挥最佳的效用,请:n仔细阅读本用户手册;n遵守使用前注意事项的说明。

n请遵守本机的工作条件要求:温度、湿度、海拔高度、污染等级及使用场所等要求。

n该仪器可在操作电压不超过1000V且接地的情况下(测量类型Ⅲ)安装后直接使用,或在电流通过网络且被保护,或电流不通过网络(测量类型Ⅰ)的情况下使用。

在后一种情况下,操作电压一定不能超过2500V,且脉冲电压限制在2.5kV(参考NF EN 61010 ed.2 of 2001)。

n只使用随仪器提供的标准附件,遵守安全标准(NF EN 61010-2-031)。

n使用合适等级和类型的保险丝(见§8.1.2);否则会损坏仪器并且这种损坏不在保修范围之内。

n不使用仪器时请将旋转开关置于OFF档。

n在开机前检查是否所有的接线端都断开,并且旋转开关置于OFF档。

n必须由有资质的专业人员进行仪器的维修和校准。

n请在测量前给电池充电。

目录1.介绍 (5)1.1 C.A 6547 多功能绝缘电阻测试仪 (5)1.2 附件 (5)2.描述 (6)2.1 外壳 (6)2.1.1 C.A 6547的前面板 (6)2.1.2 按键 (6)2.2 显示 (7)2.2.1 图形点阵显示屏 (7)2.2.2 符号 (8)3.测量功能 (9)3.1 AC/DC电压 (9)3.2 绝缘测量 (9)3.3 电容测量 ............................................................................................... 错误!未定义书签。

绝缘电阻测试仪操作规范

绝缘电阻测试仪操作规范

版本 版次页码 A 0 1 OF 2C 0 B 9 8 7 6 5 4 3 2 1 0 A 9 8 7 6 5 4 3 2 1 0 版本版本 版次版次ECN NO. 日期日期修订页次修订页次 变更描述变更描述核准核准 审核审核 制订制订 发行签章发行签章BY DA DATE TE 版本版次页码A 0 2 OF 2一、目 的一、目为了保证量测的准确性,减少人为误差,确保量测过程的一致性,特制订此操作规范。

二、适用范围二、适用范围本操作规范适用于TH2681A型绝缘阻抗测试仪。

型绝缘阻抗测试仪。

三、校正周期三、校正周期1年四、参考文件: 操作说明书操作说明书五、操作步骤五、操作步骤5.1、打开主电源开关。

、打开主电源开关。

5.2、按下启动开关,此时指示灯亮,旋转调节旋钮选择测试档位。

旋转调节旋钮选择测试档位。

5.3、将测试表笔插入绝缘阻抗测试仪测试插孔中,并用测试夹头将产品相邻两PIN夹住。

夹住。

以防短路。

注:两测试夹头决不允许碰在一起,以防短路。

5.4、旋转放电旋钮至所需电压(绝缘阻抗测试一般为500V)位置,开始进行产品测试,测试时间一般为2分并将结果详细记录 钟,产品另有规定除外, 待指针稳定(左右摇摆格数不超过2格)后,从表盘上读取数据,并将结果详细记录下来。

下来。

以免导致触电。

注:当测试完一对PIN,换PIN时必须将放电旋钮转至放电位置,以免导致触电。

5.5、如果测试目的不需要具体的数值,而只需要判断是否合符产品规格,可以在测试前将”测试/设定”开关开关绝缘阻抗测 选择为设定档,调节”设定调节”按钮至产品规格值,按5.4的步骤进行测试,这时若产品合格则绝缘阻抗测试仪”合格”灯会亮,否则”不合格”灯会亮。

灯会亮。

5.6、测试完成后必须将产品取走,将绝缘阻抗测试仪主电源关闭。

将绝缘阻抗测试仪主电源关闭。

六、日常保养六、日常保养6.1、每日必须对绝缘阻抗测试仪外表面进行清洁。

、每日必须对绝缘阻抗测试仪外表面进行清洁。

绝缘电阻测试仪操作规程

绝缘电阻测试仪操作规程

绝缘电阻测试仪操作规程
一、操作人员资质
1、必须具备操作绝缘电阻测试仪的操作技能。

2、必须持有电工资格证书,并能按照《安全技术操作规程》的要求,进行有关操作项目。

二、绝缘电阻测试仪安全操作要求
1、在使用绝缘电阻测试仪前,应检查电源电压和测试仪状态是否正常,一般应拣选满足电流多少亚及电压要求的测试仪,以避免在操作过程
中造成危险。

同时,还要检查连接件,以确保绝缘电阻测试仪的电路的稳定性。

3、在操作绝缘电阻测试仪的时候,必须配备必要的安全设备,如安
全帽、安全带等,以防止发生意外。

4、要正确地操作绝缘电阻测试仪,要根据绝缘电阻测试仪使用说明
书的说明正确操作,以避免发生设备损坏。

5、尽量避免在绝缘电阻测试仪的操作过程中,对人体或者其他物体
施加电流或电压。

6、在操作绝缘电阻测试仪时,要严格遵守安全技术操作规程,以避
免发生事故。

三、绝缘电阻测试仪正确操作方法
1、检查电源电压和绝缘电阻测试仪状态是否正常。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

仪器名称直流标准源版号A
文件编号CL/WP-ZL-170仪器型号CL6013
頁次1/1使用部门质量部适用范围直流电流自动切换量程: 0µA~11A(10A输出端子)
11A~33A(30A 输出端子)
面板上各按键,接口等功能详见说明书
开机后,左边显示窗显示“0mV”(如图2)。

可以
审核: 编写:输出电压时,电压输出端不能短路;输出电
流时,电流输出端不能开路。

否则,容易过载。

“Out Again?”按“↓”键,则显示“Return?”
再回车,回到开机后的状态。

三.注意事項:
增加或减少。

按“←” 键,闪烁位向左循环移动。

6)过载时,将自动关闭输出,显示“OL 0mV”。

(如图3)过载原因排除后,按回车键,显示
然后再按下SHIFT,5/ON 键,恢复5.5A的输出。

图3:过载显示
5)输出的调整。

在输出5.5A 时,按“←” 键,显示
最右边数字位闪烁。

转动旋转编码开关对该位数字
符时,按“←”方向键,可删除已输入字符。

4)输出状态切换。

依次按下SHIFT ,0/OFF 键,
则关闭输出,显示“No DC Out!”(无直流输出);
下面的另一符号或功能。

若设定5.5A,则按键顺序
如下:5/ON,SHIFT,2/☉,5/ON ,SHIFT ,9/A,回车
便进入输出直流5.5A的状态。

在回车前,在输入字
3)参数设定。

输入数字,小数点和单位来设定。

“SHIFT”键起着复
用键作用。

按下SHIFT 键,再按数字键,会显示数字
“10A电流输出”栏的红黑端子(如图1);电流在
11A~33A,则选择“30A电流输出”栏的红黑端子。

在测试线的另一端连接好被测物。

图2:开机后画面1)接通220V交流电源,闭合电源开关(位于后面板)
2)接线。

若选择电压输出,则在“电压输出”栏,选
择接口RS+和RS-。

若选择电流输出,11A以下,则选
输入/输出直流范围:电压 0mV~1100V,电流 0uA~33A
二)操作步驟:
仪器操作指导书(SOP)
常为热敏电阻,保险丝,温控开关,二极管等测试时提供直流电源
一)功能説明:图1:接线(11A以下电流输出)用于直流电压,电流的输入或输出。

相关文档
最新文档
