无功功率补偿容量计算方法
电容无功补偿装置输出容量计算
电容无功补偿装置输出容量计算电容无功补偿装置主要用于电力系统中的无功补偿，它能够有效地提高功率因数，提高电网供电质量，并减轻线路的负载损耗。
在实际应用中，根据电力系统的负荷情况和电容无功补偿装置的容量要求，需要对其输出容量进行合理计算。
一、电容无功补偿装置的功率计算无功功率Q与电容器的容量C之间的关系为：Q=V^2*Xc其中，V为电压，Xc为电容器的感抗，Xc为1/(2*π*f*C)，f为频率。
有功功率P与电容器的容量C之间的关系为：P=P0-Q其中，P0为电容无功补偿装置的有功功率。
因此，电容无功补偿装置的输出容量可以根据所需的无功功率来计算。
二、电容无功补偿装置的容量选择1.电力系统的负载情况：根据负载情况来确定所需的无功功率，进而确定电容器的容量。
2.功率因数的要求：根据电力系统的要求，确定所需的功率因数，计算出所需的无功功率，再根据电容器的容量计算出所需的输出容量。
3.电容器的运行条件：根据电容器的额定电压和电流来确定所需的容量，以保证电容器能够正常运行。
4.装置的运行模式：根据电力系统的补偿对象和运行模式来确定所需的输出容量。
通过以上因素的综合考虑，可以合理地选择电容无功补偿装置的输出容量。
三、实际应用案例假设电力系统的负荷为1000kVA，功率因数为0.8，需要提高功率因数至0.95、根据上述电容无功补偿装置的功率计算公式，可以计算出所需的无功功率：Q = P * tan(acos(0.95) - acos(0.8))= 1000kW * tan(acos(0.95) - acos(0.8))≈286.82kVAR根据电容器的感抗公式和频率50Hz，可以计算出所需的电容器容量：Xc=1/(2*π*f*C)C=1/(2*π*f*Xc)=1/(2*π*50*286.82)≈112.65uF因此，此电力系统需要提供约112.65uF的电容无功补偿装置来满足所需的输出容量。
综上所述，电容无功补偿装置的输出容量的计算需要综合考虑电力系统的负荷情况、功率因数要求、电容器的运行条件和装置的运行模式等因素，并根据功率计算公式来确定所需的无功功率，进而计算出所需的输出容量。
无功补偿装置容量计算方法
无功补偿装置容量怎么计算？大家都知道，专变用户在消耗电网有功的时候，如果消耗有功功率较少，消耗无功功率较大，直接导致功率因数过低。
功率因数低除了用户的力率调整电费受到影响，对电网也会造成危害。
因此无功功率对供电系统和负载的运行都是十分重要的。
大部分用户的负载元件的阻抗基本都是呈感性，感性负载消耗的无功只能从电网中获取，显然就加大电网的损耗。
解决的方式就是就地平衡无功，加装无功补偿装置。
那么无功补偿装置的容量应该怎样计算呢？本文主要介绍两种无功补偿装置容量的计算方法① 给功率因数低的用户计算无功补偿② 对新增客户配置无功补偿装置01计算公式公式中：P：实际的有功功率；Q1：没有加装无功补偿之前的无功功率；Q2：并联无功补偿运行之后的无功功率；Qj：需要补偿的无功功率；案例：假设某专变用户的变压器容量是630KVA，功率因数每个月均为0.6左右，导致该用户的力率调整电费被考核，现需要将功率因数提高到0.9左右，需要配置多大的无功补偿装置？目前市场上的无功补偿装置容量规格有100、134、150、167、200、234、250、267、300、334、350、367、400、434、450、467、500、534、550、567、600等几种，因此加装334kvar自动投切装置比较合理。
02对于新增加的负荷，简单来讲是不知道没有无功装置时的功率因数，通常来讲用情况一的方法是没有办法计算的，因为缺少一个已知参数。
因此，这就需要我们引入一个经验值。
对于专变用户而言，供电局一般规定功率因数达到0.9才不被考核，而同一台630kW 的变压器，用户的实际负荷不同，配置的无功补偿装置也是不一样的。
通常情况下，我们取变压器容量的30-40%。
案例：假设某新增加专变用户的变压器容量是630kVA，需要配置多大的无功补偿装置？如果电机负载比重不大Q=S×30%=630(kVA)×30%=189kvar加装200kvar自动投切装置比较合理如果电机负载比重较大Q=S×40%=630(kVA)×40%=252kvar加装250kvar自动投切装置比较合理以上为个人肤浅的介绍，基本是按照低压侧补偿的方式。
无功功率补偿容量计算方法
必需的功率 ， 因而在交 流 电流 的产生 、 输和使用 传
过程 中具有很重要的作用 。 电： 用户 的用 电设备中 ， ０ 以 上的用 电设备 匀 ８％
是感性 负载， 三干 交流异步 电动机 、 如 口 交流接触器 、
换流设备、电焊机 、电弧炉及需用 电感器 启动 的照 明灯具等， 功率因数均小于 １特 别在轻 载情 况下 其 ， 功率 数更低 。 用户功率 因数过低将带来 下列不 良
维普资讯

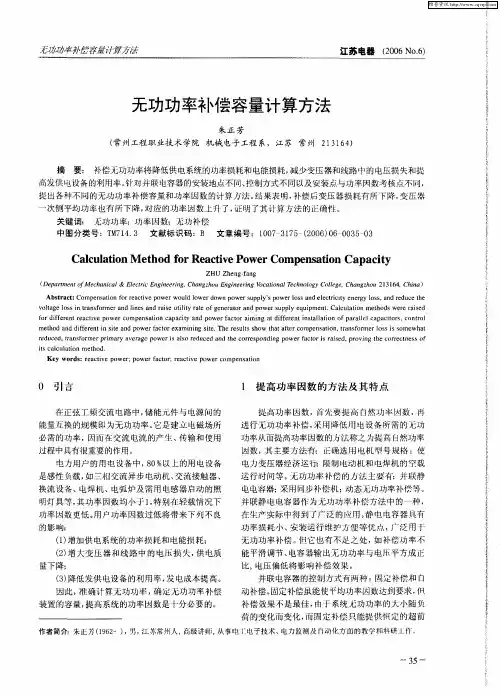

无功功率补偿 容量计算方法
江苏 电偿容 量计算方法
朱正 芳
（ 州工程 职业技 术学 院 机械 电子工程 系，江苏 常州 ２ １ ４ 常 １ ） ３６
摘 要： 补偿无功功率将 降低供 电系统的功率损耗和 电能损耗 ， 少变压 器和线路 中的 电压损失和提 减
高发供 电设备 的利用率。 针对并联电容器的安装地点不同、 控制方式不同以及安装点与功率 冈数考核点不 同，
提出各种不同的无 功功 率补偿 容量和功 率因数 的计算 方法 。 结果表 明， 补偿后变压器损 耗有所下降 ， 变压器
一
次侧 平均 功率也有所 下降 ， 对应 的功率 凶数 上升了， 证明 了其 计算方法 的正确性 。 关键词： 无功功率；功率 因数；无功补偿
ｆ ｆ ｅ ｅ ｔｒ ａ ｔｖ ｏ ｒ ｃ ｍｐｅ ｓ ｔｏ ａ ａ ｉｙ ａ ｄ ｐ ｗｅ ａ ｔ ｒ ａ ｍｉ ｇ ａ ｉ ｆ ｒ ｔｉ ｔ ｌａ ｉ ｎ ｏｆｐａ ａ ｌ ｌｃ ｐａ ｉｏ ｓ ｏｎ ｒ ｌ ｏｒｄｉｆ ｒ ｎ ｅ ｃ ｉ ｅ ｐ ｗｅ ｏ ｎ ａ ｉ ｎ ｃ ｐ ｃ ｔ ｎ ｏ ｒｆ ｃ ｏ ｉ ｎ ｔｄ ｆｅ ｅｎ ｎｓａ ｌ ｔｏ ｒ ｌ ａ ｃ ｔ ｒ ，ｃ ｔ ｏ ｅ
无功补偿柜电容器容量的计算
无功补偿柜电容器容量的计算方法无功补偿技术工程师：寇工（希拓电气（常州）有限公司）在提及电容柜时，常提到“容量”是多少这个问题。
容量，何为容量？其实主要分为以下三种：①变压器的额定容量（变压器的总共），单位KVA；②无功补偿容量的确定，一般取变压器容量的20~40%，取30%较多；③电容器的额定容量（电容器的功率），单位kvar（千乏）。
那么电容器的功率与低压防爆电容器无功功率补偿的关系是怎么样的？我们可以从以下这个公式看出：Q=2∙π∙f∙C∙U2注：Q表示电容器的功率，单位kvar；f表示系统频率，50Hz/60Hz；C为电容器容量，单位uF (微法)；U表示系统电压，单位kV(千伏)。
我们上面公式可以看出，电容器的功率与施加到变压器两端电压的平方成正比。
其中，电容器有一个重要参数叫额定电压，对应额定电压有其额定功率，我们举例说明。
场景：选择电压为480V，额定功率为30kvar的电容器时：问1：当其用在400V系统中，其输出功率为多少呢?这是常遇到的问题，电容的额定电压一定大于系统的电压，通过上面的公式，我们可以很快算出来：Q400=Q480×(4002/4802)=30×(4002/4802)≈20.8kvar则，当其用在400V系统中，其输出功率为20.8kvar。
问2：为什么要选择额定电压高于系统电压的电容器呢?解答：因为电容器经受过电压危害时将快速损坏，为了保障电容器的运行安全，需要选择额定电压大于系统电压的电容器。
希拓小贴士：以低压电力电容器、高性能电抗器、高可靠投切开关、控制系统为主体，实现低压无功补偿功能。
主要应用于谐波严重场合的无功补偿，在一定程度上有吸收消除谐波的功能。
由以上可知，如果无功补偿支路设计为纯电容器的话，无功补偿支路的输出功率要根据电容器的额定电压和系统电压进行折算。
这也就是我们常说的安装功率(安装容量)和输出功率(输出容量)。
①安装功率常指：电容器的额定功率; ②输出功率常指：电容器在系统电压下的实际输出功率。
补偿的容量的计算方法如下
补偿的容量的计算方法如下：首先需要计算有功。
P=560*0.33=185KW，无功为Q=185*tg（arccos0.33）=528Kvr，补偿后有功不变，设补偿后的功率因数为：0.92，补偿后无功Q=P*tg(arccos0.92)=78Kvar二者相减即为需要补偿的量：528-78=450Kvar，以上是安装变压器的最大负荷计算的，如果你的视在功率没有那么大，那么同等按照S=1.732*U*I得出视在功率，带入上市即可计算。
变压器空载状态下电流很小，S9系列的变压器空载电流约为额定电流的1.6~2%，空载电流可以近似全部等效为无功电流。
如果变压器的容量较小，空载变压器的无功消耗也很小，可以不加补偿，如果变压器容量较大，可以考虑加电容器补偿。
应注意，补偿变压器自身的无功损耗应该在高压侧补偿月平均功率因数为0.3是用电量过少导致的，一般负载的平均功率因数约0.7附近，若从0.7提高到0.9(补偿略高于标准0.85)时，每KW负载需电容补偿量为0.536KVra，需总电容量：160×0.8×0.536≈69(KVra)以每个电容为16KVra，按5个组成一个自动投切电容补偿柜计，价格约6000元附近。
因月用电量过少，变压器无功损耗最低限额约3460度(不用电也是该数)，这部分在低压计量时是以无功电表度数相加后计算的，尽管视在功率因数补偿接近0.9也是不能达标的，若有功月电量越过1.5万度才有可能达标。
用电量过少最好是变压器降容，小于100KVA不考核功率因数。
参考月平均功率因数公式就会明白其中关系的。
我们单位现在用的是315KVA的三项变压器，现在2次侧的每项电流是100A，应时下社会的节能要求，我想把它换成160KVA的，容量是否可以？冗余多少容量？还想问的是我换成160KVA的以后，相比原来的315KVA的，每年能为单位节省多少电量，请给出答案并列出计算依据。
谢谢。
最佳答案以下只是估算：1》315KVA变压器的二次侧电流才100A附近，显然有功变损是以固定(底额)电度额结算的，每月有功变损电量约1380度；而160KVA二次侧电流额定电流约231A，有功变损基本上也是以固定(底额)电度额结算的，每月有功变损电量约705度，每年能节省电量：1380－705×12＝8100(度)2》315KVA变压器无功变损电量约6600度，因用电量过小，月结功率因数应很低，约≤0.5，因不达标的(标准为0.9)要求每月被罚款≥5000元。
无功功率补偿计算
无功功率补偿量的计算需要根据补偿前后的有功功率、视在功率、功率因数等参数来确定。
以下是公式：
补偿前有功功率为P，无功功率为Q，视在功率为S，功率因数为COSθ1；补偿后有功功率为P1，无功功率为Q1，视在功率为S1，功率因数为COSθ2。
1.补偿前后的有功功率不变，即P=P1。
2.补偿后的视在功率S1等于补偿前的视在功率S加上补偿容量Q。
即S1=S+Q。
3.补偿后的无功功率Q1等于补偿前的无功功率Q加上补偿容量Q。
即Q1=Q+Q。
4.补偿后的功率因数COSθ2等于补偿前的功率因数COSθ1除以(1+补偿容量Q/S)。
即COSθ2=COSθ1/(1+Q/S)。
通过以上公式可以计算出无功功率补偿量以及补偿后的功率因数。
无功补偿计算方法
补偿容量的确定1、确认各单独用电设备的功率Pn和功率因素COSΦn，这二个参数可以查厂家的产品样本资料，没有厂家资料的可以采用设计手册上的通用资料。
2、计算各单独用电设备的无功功率Qn，计算方法有二种：2.1根据COSΦn算出功率因素角Φn（怎样算相信学过函数的都可以了），则Qn=Pn/tagΦn。
2.2根据COSΦn和Pn算出视在功率Sn=Pn*COSΦn，Qn=(Sn*Sn-Pn*Pn)再开方。
3、分别算出总的有功功率Pj=∑Pn、无功功率Qj=∑Qn、视在功率Sj=∑Sn。
4、算出计算总负荷的实际功率因素COSΦj=Pj/Sj。
若COSΦj达到规定的功率因素就可以不用补偿，若没达到，则进行以下步骤。
5、算出规定功率因素的无功功率Q=Pj/COSΦ(Q为规定功率因素下的无功功率，COSΦ为规定的功率因素）6、算出需要补偿的无功功率Qb=Qj-Q。
7、最后根据Qb选择补偿电容容量。
另外，你的功率因素补偿到0.85不符合要求，要求大于0.9。
一般最好按补偿到0.92-0.95来设置补偿电容的容量，以保证无功补偿有上下浮动的余地，太低有时达不到规定，补偿太高也不好，会增加谐振过电压的机会。
补偿容量的确定可以根据负荷的最大功率、补偿前的功率因数及要求补偿后达到的功率因数，用下式计算确定：Q =α*P*（tanφ1—tanφ2）式中：Q —所需补偿的总无功功率，kvar；α—平均负荷系数，取0.7~0.8；P —用户最大负荷，kW；tanφ1—补偿前平均功率因数角tanφ2—补偿后平均功率因数角或Q =α*P*qq —补偿率，kvar / kW （可从附表中查取）附表：每kW负荷所需无功补偿率值查取表。
无功功率补偿容量计算表
无功功率补偿容量计算表
参数名称
视在功率 补偿前功率因数 补偿后功率因数 需要补偿的无功功率容量
参数大小
备注
3200 0.8 0.96 1173.333333
本计算方式适用于知道变压 器的视在功率 、补偿前和 补偿后的功补偿前功率因数 补偿后功率因数 需要补偿的无功功率容量
1600 0.8 0.96 733.3333333
本计算方式适用于知道变压 器的有功功率 、补偿前和 补偿后的功率因数，计算需 要补偿的无功功率
说明：此表为简单计算无功补偿容量的表格，需要输入视在功率/有功功率、补偿前功率因数 和补偿后功率因数，表格会自动生成需要补偿的无功功率。
无功补偿怎么计算
没目标数值怎么计算若以有功负载1KW，功率因数从提高到时，无功补偿电容量：功率因数从提高到时：总功率为1KW，视在功率：S＝P/cosφ＝1/≈(KVA)cosφ1＝sinφ1＝(查函数表得)cosφ2＝sinφ2＝(查函数表得)tanφ＝(查函数表得)Qc＝S(sinφ1－cosφ1×tanφ)＝×－×≈(千乏)电网输出的功率包括两部分;一是有功功率;二是无功功率.直接消耗电能,把电能转变为机械能,热能,化学能或声能,利用这些能作功,这部分功率称为有功功率;不消耗电能;只是把电能转换为另一种形式的能,这种能作为电气设备能够作功的必备条件,并且,这种能是在电网中与电能进行周期性转换,这部分功率称为无功功率,如电磁元件建立磁场占用的电能,电容器建立电场所占的电能.电流在电感元件中作功时,电流超前于电压90℃.而电流在电容元件中作功时,电流滞后电压90℃.在同一电路中,电感电流与电容电流方向相反,互差180℃.如果在电磁元件电路中有比例地安装电容元件,使两者的电流相互抵消,使电流的矢量与电压矢量之间的夹角缩小,从而提高电能作功的能力,这就是无功补偿的道理.计算示例例如：某配电的一台1000KVA/400V的变压器，当前变压器满负荷运行时的功率因数cosφ =，现在需要安装动补装置，要求将功率因数提高到，那么补偿装置的容量值多大在负荷不变的前提下安装动补装置后的增容量为多少若电网传输及负载压降按5%计算，其每小时的节电量为多少补偿前补偿装置容量= [sin〔1/〕－sin〔1/〕]×1000=350〔KVAR〕安装动补装置前的视在电流= 1000/〔×√3〕=1443〔A〕安装动补装置前的有功电流= 1443×=1082〔A〕安装动补装置后视在电流降低=1443-1082/=304 〔A〕安装动补装置后的增容量= 304×√3×=211〔KVA〕增容比= 211/1000×100%=21%每小时的节电量〔304 ×400 ×5% ×√3 ×1 〕 /1000=11 (度) 每小时的节电量(度)。
无功补偿计算公式
1、无功补偿需求量计算公式：补偿前：有功功率：P1= S1*COS1ϕ有功功率：Q1= S1*SIN1ϕ补偿后：有功功率不变，功率因数提升至COS2ϕ，则补偿后视在功率为：S2= P1/COS2ϕ= S1*COS1ϕ/COS2ϕ补偿后的无功功率为：Q2= S2*SIN2ϕ= S1*COS1ϕ*SIN2ϕ/COS2ϕ补偿前后的无功差值即为补偿容量，则需求的补偿容量为：Q=Q1- Q2= S1*( SIN1ϕ-COS1ϕ*SIN2ϕ/COS2ϕ)= S1*COS1ϕ*(1112-ϕCOS—1122-ϕCOS)其中：S1-----补偿前视在功率；P1-----补偿前有功功率Q1-----补偿前无功功率；COS1ϕ-----补偿前功率因数S 2-----补偿后视在功率；P2-----补偿后有功功率Q2-----补偿后无功功率；COS2ϕ-----补偿后功率因数2、据此公式计算，如果需要将功率因数提升至，在30%无功补偿情况下，起始功率因数为：Q=S*COS 1ϕ*(1112-ϕCOS —1122-ϕCOS ) 其中Q=S*30%，则：= COS 1ϕ* (1112-ϕCOS —19.012-) COS 1ϕ=即：当起始功率因数为时，在补偿量为30%的情况下，可以将功率因数正好提升至。
3、据此公式计算，如果需要将功率因数提升至，在40%无功补偿情况下，起始功率因数为：Q=S*COS 1ϕ*(1112-ϕCOS —1122-ϕCOS ) 其中Q=S*40%，则：= COS 1ϕ* (1112-ϕCOS —19.012-) COS 1ϕ=即：当起始功率因数为时，在补偿量为40%的情况下，可以将功率因数正好提升至。
补偿的容量的计算方法如下
补偿的容量的计算方法如下：首先需要计算有功。
P=560*0。
33=185KW，无功为Q=185*tg（arccos0.33）=528Kvr，补偿后有功不变，设补偿后的功率因数为：0。
92,补偿后无功Q=P＊tg（arccos0.92）=78Kvar二者相减即为需要补偿的量:528—78=450Kvar，以上是安装变压器的最大负荷计算的，如果你的视在功率没有那么大，那么同等按照S=1.732*U*I得出视在功率,带入上市即可计算。
变压器空载状态下电流很小，S9系列的变压器空载电流约为额定电流的1。
6～2%，空载电流可以近似全部等效为无功电流.如果变压器的容量较小，空载变压器的无功消耗也很小,可以不加补偿，如果变压器容量较大,可以考虑加电容器补偿。
应注意，补偿变压器自身的无功损耗应该在高压侧补偿月平均功率因数为0。
3是用电量过少导致的，一般负载的平均功率因数约0。
7附近,若从0.7提高到0。
9(补偿略高于标准0。
85）时,每KW负载需电容补偿量为0。
536KVra，需总电容量：160×0。
8×0.536≈69（KVra)以每个电容为16KVra，按5个组成一个自动投切电容补偿柜计，价格约6000元附近.因月用电量过少，变压器无功损耗最低限额约3460度（不用电也是该数），这部分在低压计量时是以无功电表度数相加后计算的,尽管视在功率因数补偿接近0.9也是不能达标的，若有功月电量越过1。
5万度才有可能达标.用电量过少最好是变压器降容,小于100KVA不考核功率因数。
参考月平均功率因数公式就会明白其中关系的.我们单位现在用的是315KVA的三项变压器，现在2次侧的每项电流是100A,应时下社会的节能要求，我想把它换成160KVA的，容量是否可以？冗余多少容量？还想问的是我换成160KVA的以后,相比原来的315KVA的，每年能为单位节省多少电量,请给出答案并列出计算依据。
谢谢。
最佳答案以下只是估算：1》315KVA变压器的二次侧电流才100A附近，显然有功变损是以固定（底额）电度额结算的，每月有功变损电量约1380度；而160KVA二次侧电流额定电流约231A，有功变损基本上也是以固定(底额）电度额结算的，每月有功变损电量约705度，每年能节省电量:1380－705×12＝8100（度）2》315KVA变压器无功变损电量约6600度，因用电量过小，月结功率因数应很低，约≤0.5，因不达标的（标准为0。
